产品介绍

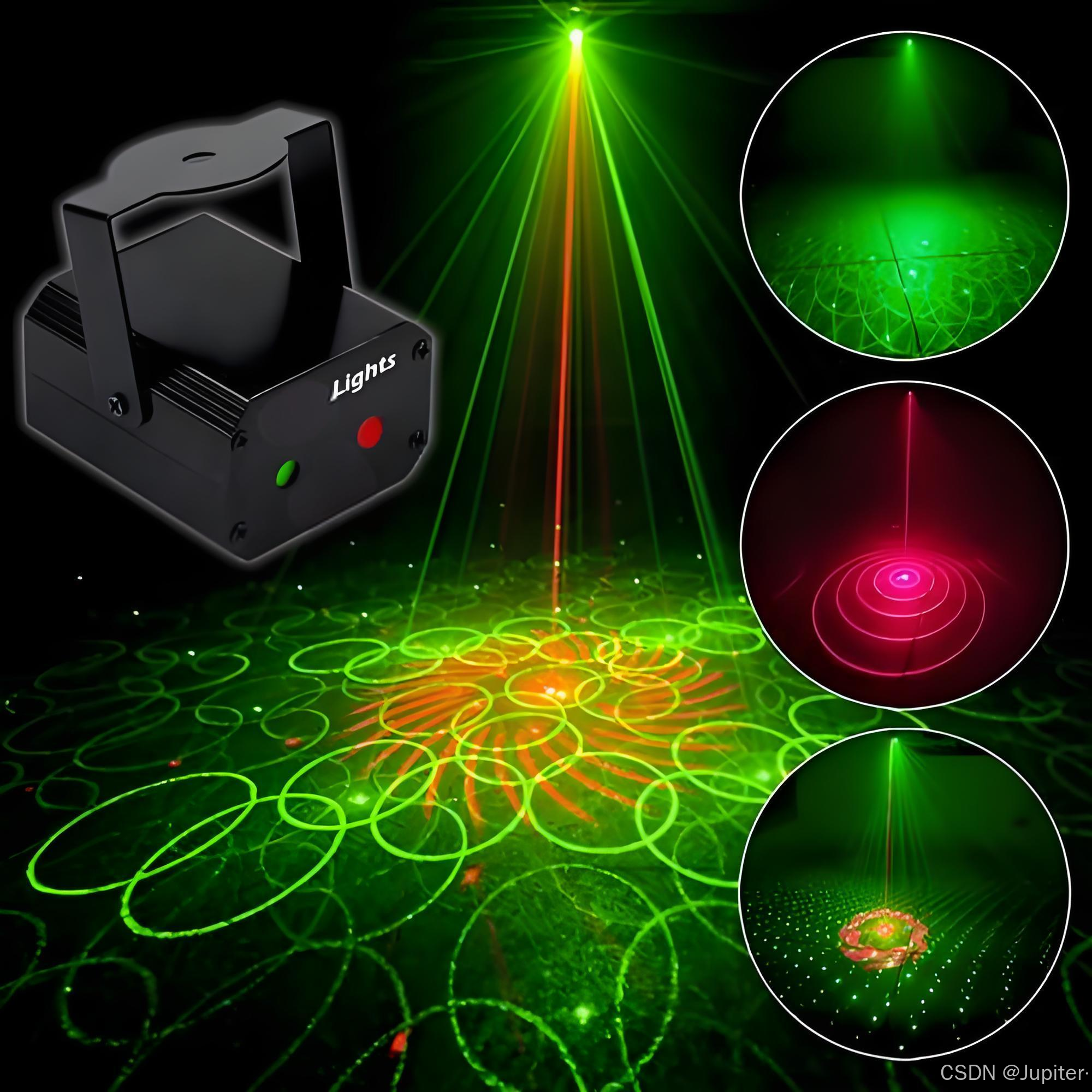

小型夜灯是一款精致实用的家居照明产品，主要用于在夜间提供柔和光线，营造温馨舒适的氛围，助力用户在夜间安全便捷地活动，同时起到一定的装饰作用。

在存储方面，它有着明确需求。容量上，需存储多种灯光模式、亮度设置以及定时开关等参数信息，满足用户多样化的使用偏好。速度上，快速响应存储指令很关键，当用户切换灯光模式或调节亮度时，能即时保存设置，确保使用体验的流畅性。稳定性更是重中之重，夜灯可能长时间处于工作状态，存储的数据需稳定可靠，避免因数据丢失或错误导致灯光设置异常，影响用户正常使用。优秀稳定的存储性能，能让小型夜灯持续精准地按照用户设定运行，为用户带来优质、安心的夜间照明服务。

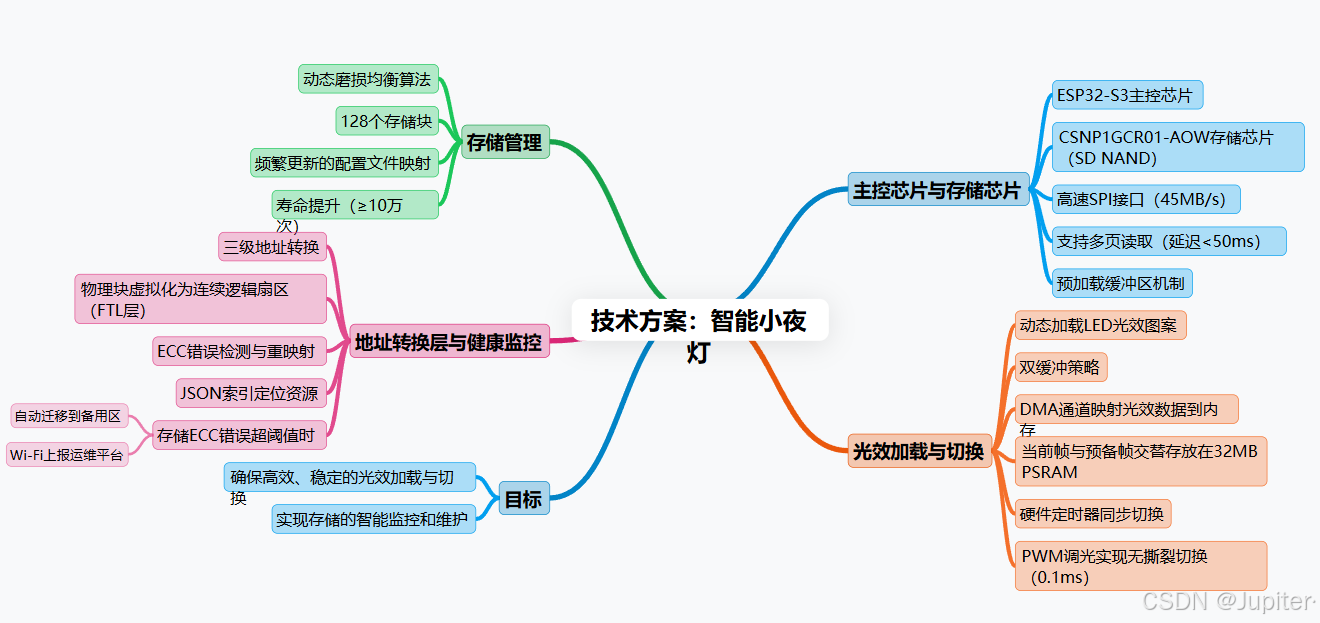

技术方案

本方案基于ESP32-S3主控芯片与CSNP1GCR01-AOW存储芯片（SD NAND）实现智能小夜灯功能。SD NAND采用高速SPI接口，实测连续读取速度达1 MB/s左右，支持并行多页读取技术，确保动态加载LED光效图案时延迟低于50ms。通过预加载缓冲区机制，在用户无感状态下完成下一帧光效数据的预读取，避免切换时的闪烁问题。
图片切换采用双缓冲策略：ESP32-S3通过DMA通道将SD NAND中的光效图案分块映射至内存，当前显示帧与预备帧在32MB PSRAM中交替更新。触发切换时，硬件定时器自动同步显示内存指针，配合PWM调光电路实现0.1ms级无撕裂切换。存储单元采用动态磨损均衡算法，将频繁更新的光效配置文件映射至SD NAND的128个独立块单元，平均写入寿命提升至10万次以上。
针对存储映射问题，设计三级地址转换层：物理块通过FTL层虚拟化为连续逻辑扇区，ESP32-S3的Flash驱动层自动处理坏块重映射，最上层应用通过JSON索引文件定位光效资源。当检测到某存储单元ECC错误率超阈值时，系统自动触发数据迁移至备用区，并通过Wi-Fi上报运维平台，实现存储健康度的实时监控。

技术选型分析

本小型夜灯技术方案融合多项实用技术。采用高效 LED 光源技术，发光效率高、能耗低，能提供柔和均匀光线，营造温馨氛围。智能感应技术，可感知环境光线与人体活动，实现自动开关及亮度调节，提升使用便捷性。运用低功耗电路设计技术，延长电池续航时间，保障夜灯长时间稳定工作。精准调光技术则让用户能按需调节灯光亮度与色温。

主控芯片：ESP32-S3

选择乐鑫的ESP32-S3作为小型夜灯的主控芯片，这款芯片高度集成2.4GHz Wi-Fi与低功耗蓝牙功能，让夜灯能轻松接入智能家居网络，实现手机远程控制、定时开关等便捷操作，极大提升了产品智能化水平。其超低功耗特性尤为关键，深度睡眠模式下极低的电流消耗，配合智能电源管理，可显著延长电池续航，减少频繁充电的烦恼。ESP32-S3丰富的GPIO接口与外设支持，让夜灯能灵活连接光敏传感器、触摸按键等，实现自动感应亮灯、手势调节亮度等贴心功能。此外，芯片内置的AI加速能力为未来功能升级预留了空间，比如通过语音指令控制夜灯。安全机制也保障了用户数据与设备安全。综合来看，ESP32-S3以其高性能、低功耗、易扩展及安全性，成为小型夜灯主控芯片的理想之选。

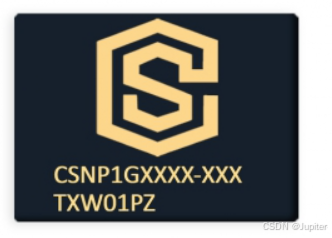

存储芯片：CSNP1GCR01 - AOW

在为小型夜灯挑选数据存储芯片时，CS创世SD NAND凭借其六大显著优势脱颖而出，成为理想之选。引入 CS 创世 SD NAND 存储芯片技术，其具备 LGA - 8 封装，贴装方便，尺寸小巧节省 PCB 空间，容量选择灵活，擦写寿命长，且免驱动、稳定可靠，能安全存储灯光模式等数据。

LGA - 8封装与小巧尺寸是一大亮点。LGA - 8封装使机贴手贴都很方便，而6*8mm的微型化设计，相较传统存储方案能节省30%的PCB空间。这对于追求精致小巧外观的夜灯来说至关重要，不仅有助于实现夜灯的超薄、便携设计，还能为集成其他功能模块释放空间，提升产品的整体竞争力。

容量适宜性满足了夜灯的存储需求。它提供1Gb的灵活容量选择，夜灯可根据自身功能需求，如存储灯光模式、定时设置等，选择合适的容量，有效降低成本。

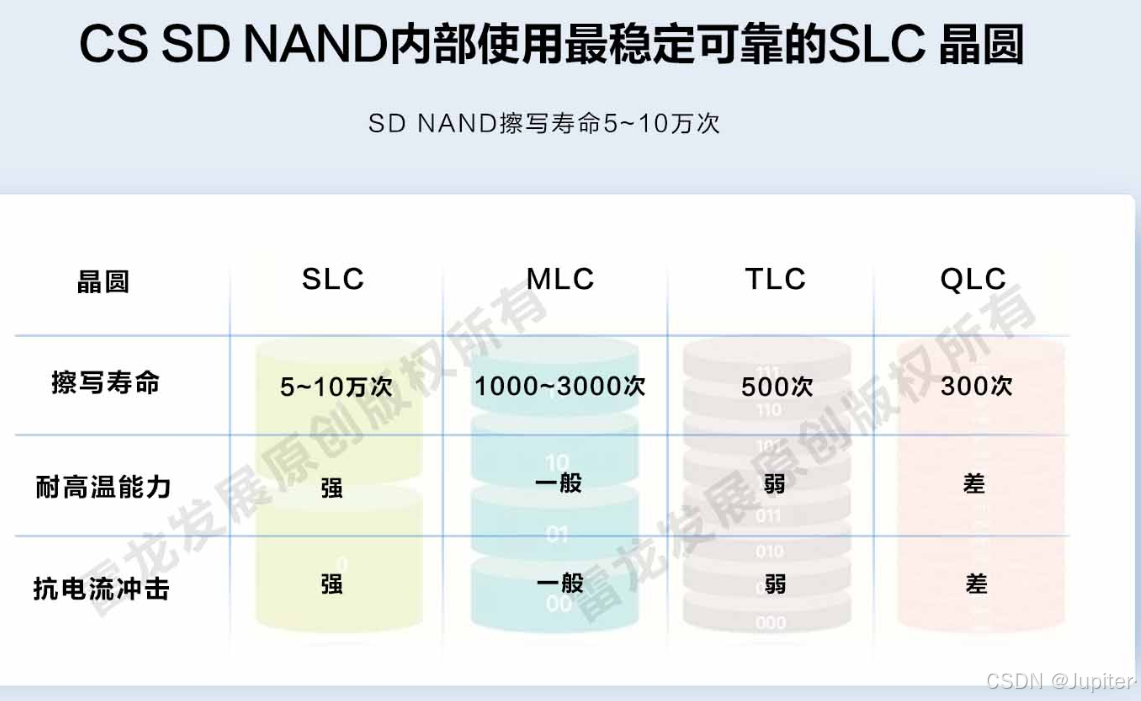

擦写寿命长专为嵌入式设计。内置SLC NAND晶圆，擦写寿命可达5 - 10W次，能保证夜灯在长期使用过程中，频繁读写数据时存储芯片的耐用性。

免驱动特性极大简化了开发流程。已内置Flash管理程序，直连SD/SPI接口即可使用，兼容SD2.0协议，最高支持SD 3.0协议，读写速度更快，尤其是小文件读写速度。还可根据夜灯特性需求提供定制化功能开发服务。

稳定可靠是关键。该芯片耐高温、抗电流冲击强，通过10k次随机掉电高低温冲击测试。内置的四大Flash管理算法，如平均读写算法、EDC/ECC算法等，能有效提高整体使用寿命和稳定性，保障夜灯数据存储的安全与可靠，避免因存储问题导致灯光设置异常等情况。正因如此，CS创世SD NAND成为小型夜灯数据存储的不二之选。

SD NAND 存储芯片技术微型化设计

在夜灯产品的设计中，存储模块的性能与体积至关重要，而CS创世SD NAND凭借其出色的微型化设计，成为了夜灯创新的得力助手。
它采用6*8mm LGA - 8封装，仅有8个引脚，相较于传统存储方案，可节省30%的PCB空间。对于夜灯这类产品而言，内部空间本就有限，每一寸空间都需精打细算。CS创世SD NAND的紧凑设计，让夜灯在有限的空间内能够更合理地布局其他关键部件，如高精度的光线传感器、智能控制芯片等。
这一微型化设计不仅助力夜灯实现更加轻薄、精致的外观，满足现代消费者对家居用品美观性的追求，还为夜灯集成更多智能功能模块释放了空间。比如增加语音交互、远程控制等功能，让夜灯的使用更加便捷、智能，为用户带来全新的照明体验，推动夜灯产品向智能化、小型化方向不断迈进。

SD NAND内置FLash管理算法

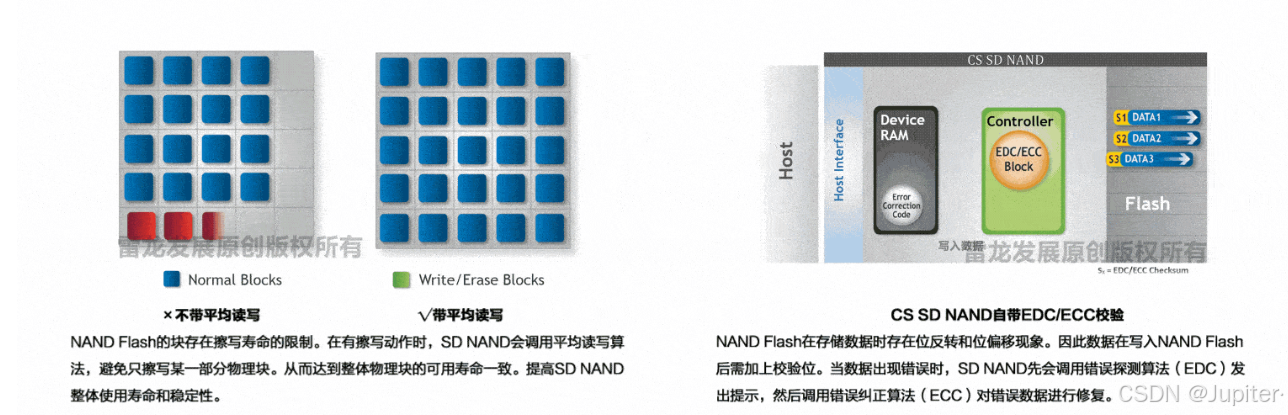

平均读写算法

NAND Flash的物理块存在擦写寿命的限制。在SD NAND进行擦写操作时，会启用平均读写算法。该算法的作用在于避免总是对同一部分物理块进行擦写，而是让擦写操作均匀地分布到整体的物理块上。通过这种方式，使得所有物理块的可用寿命趋于一致，进而有效提高SD NAND的整体使用寿命和稳定性，确保存储芯片能够长期、可靠地运行。
EDC和ECC算法

在NAND Flash存储数据的过程中，会出现位反转和位偏移现象。为了保障数据的准确性，当数据写入NAND Flash后，会添加校验位。SD NAND具备EDC（错误探测算法）和ECC（错误纠正算法）。一旦数据出现错误，SD NAND首先会调用EDC算法发出提示，告知数据存在异常；随后，调用ECC算法对错误数据进行修复，从而保证存储数据的完整性和正确性。

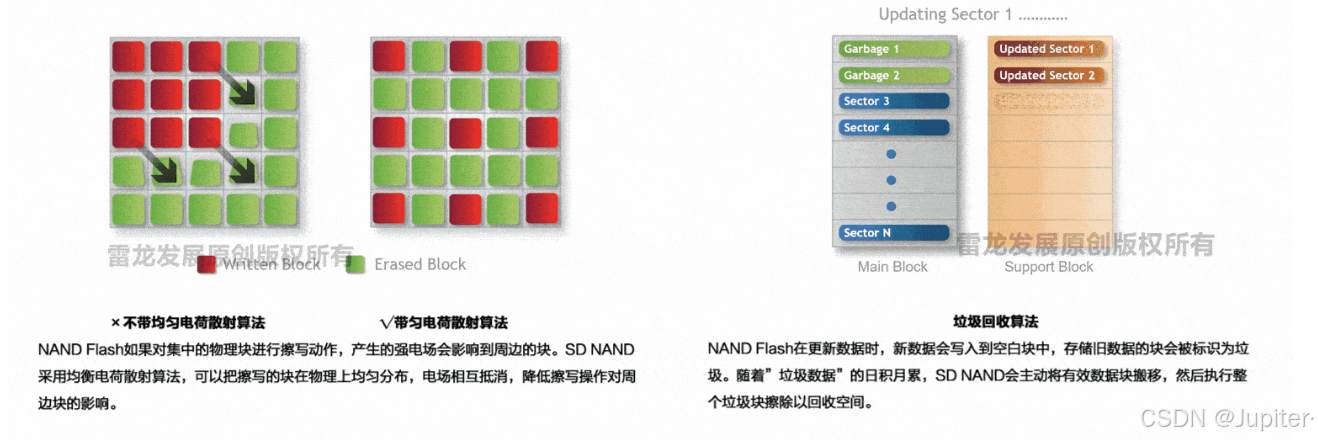

均衡电荷散射算法

当对NAND Flash中集中的物理块进行擦写操作时，会产生强电场，这个强电场可能会对周边的块造成影响。为了解决这一问题，SD NAND采用了均衡电荷散射算法。该算法能够将擦写的块在物理上均匀分布，使得电场相互抵消，从而降低擦写操作对周边块的干扰，进一步保护存储芯片的物理结构，延长其使用寿命。
垃圾回收算法

在NAND Flash更新数据时，新数据会写入空白块，而存储旧数据的块则会被标记为垃圾。随着这类"垃圾数据"不断积累，SD NAND会主动启动垃圾回收算法。该算法会将有效数据块进行搬移，然后对整个垃圾块执行擦除操作，以回收存储空间，保证存储芯片有足够的可用空间来存储新数据，维持存储系统的高效运行。

存储芯片性能实测

读写性能测试

本次选择是芯片是 CSNP1GCR01 - AOW芯片具备多项出色特性。它拥有1Gbit（128MByte）存储容量，满足一定数据存储需求。工作电压为3.3V，适应常见电力场景。工作温度范围宽，能在 - 40℃至85℃甚至 - 55℃至125℃的极端环境下稳定运行，可适应恶劣工业条件。采用LGA - 8封装和SLC技术，具备工业级品质，可靠性高。尺寸仅6 - 8mm，小巧精致，便于集成到各类小型设备中，适用于对空间要求严苛的电子产品，如小型夜灯等，能为产品提供稳定存储支持。

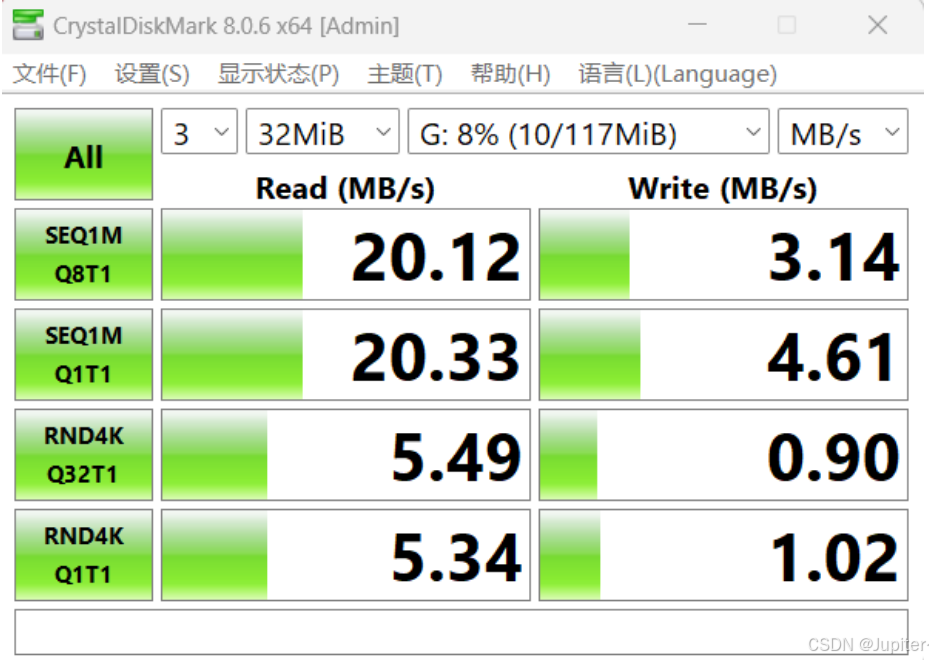

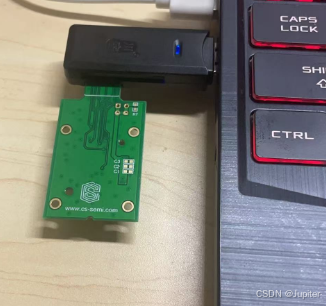

本次使用CrystalDiskMark 8.0.6 x64软件对CS创世SD NAND存储芯片进行读写性能测试，从测试结果来看，该存储芯片展现出了卓越的性能表现，具备多方面的优势。
在读取性能方面，表现极为出色。SEQ1M Q8T1和SEQ1M Q1T1测试场景下，读取速度分别达到20.12MB/s和20.33MB/s，这一成绩表明在大文件连续读取操作上，该存储芯片能够快速稳定地传输数据，可大幅缩短用户读取大型文件的时间，如加载高清视频、大型游戏等场景，都能实现近乎即时的响应，为用户带来流畅的使用体验。
写入性能同样可圈可点。在SEQ1M Q8T1和SEQ1M Q1T1场景下，写入速度分别为3.14MB/s和4.61MB/s，对于其定位的应用场景而言，这样的写入速度足以满足日常数据存储需求，如视频保存、小型图片存储等操作都能高效完成。
在随机读写性能测试中，RND4K Q32T1和RND4K Q1T1场景下的读取速度分别为5.49MB/s和5.34MB/s，写入速度分别为0.90MB/s和1.02MB/s。这表明该存储芯片在处理零散小文件时也具备较好的响应能力，能够保障系统和应用在处理多任务、频繁读写小文件时的流畅运行，例如在运行早教应用、智能夜灯控制系统等场景下，能确保程序快速加载和稳定运行。
NAND Flash的块擦写寿命有限，频繁擦写同一部分物理块会使其过早达到寿命极限，影响存储稳定性与芯片寿命。而SD NAND芯片采用平均读写算法，在有擦写动作时，会智能地将操作均匀分布到各物理块，避免局部过度损耗。从读写速度测试看，该算法让SD NAND在不同阶段读写速度稳定，未出现因部分块损坏导致的速度波动或异常。这有效均衡了物理块的使用，提升了整体使用寿命和稳定性，确保数据存储安全可靠。

综合来看，CS创世SD NAND存储芯片在读写性能上达到了较高的水准，无论是连续读写还是随机读写，都能满足多样化的应用需求，为相关产品的稳定运行和高效数据传输提供了有力保障，是一款性能可靠的存储解决方案。

稳定性测试

稳定性测试结果分析

在稳定性测试中，CS创世 SD NAND存储器展现出了卓越的可靠性。经过长时间连续读写操作以及高负荷运行模拟，存储器始终保持着稳定的性能输出，未出现数据丢失、读写错误或性能骤降等情况。这得益于其先进的存储架构和精湛的制造工艺，确保了在持续工作状态下，存储单元能够精准地存储和读取数据，为各类应用场景提供了坚实的数据存储保障，能轻松应对智能夜灯的长期稳定运行。

跌落测试结果分析

之前产品用TF卡来存储数据，它得插在接口上，能随时拔下来。但是产品不小心摔了，TF卡就可能松动，和电路连接就不稳了。有时候只是数据丢了，重新弄弄就行；可严重的时候，机器直接没法用了。为了解决这个问题，我们把TF卡换成了SD NAND芯片。这芯片在生产的时候就直接焊在电路板上，不会像TF卡那样容易松。这样一来，就算产品摔了，也不用担心存储出问题。

行业展望

随着智能互联技术在照明领域的深度融合，存储芯片正突破传统功能边界，从单一的数据存储载体向智能交互核心升级。CS创世SD NAND凭借其微型化设计、卓越稳定性与灵活适配性，不仅为夜灯产品带来智能化跃迁，更有望在智能安防监控、环境传感器网络等领域拓展应用边界。未来，伴随智能家居系统对低功耗、高响应速度存储需求的激增，此类存储芯片将成为构建"照明 + 感知 + 互联"的智慧光环境生态中，不可或缺的底层技术支柱。

在夜灯产品中，CS创世SD NAND的高集成度特性使产品得以在有限空间内集成光线感应、人体红外探测、无线通信等模块，实现"人来即亮、人走即熄"的智能场景；其高可靠性保障了设备在昼夜温差、潮湿等复杂环境中持续稳定运行；而定制化存储方案则可支持用户偏好设置、使用习惯数据等个性化内容的本地存储，为夜灯赋予"记忆"属性。随着智能照明向情感化、场景化方向演进，这类存储芯片将推动夜灯从功能性器件升级为具备环境感知、数据交互能力的智能终端，重塑居家光环境体验。

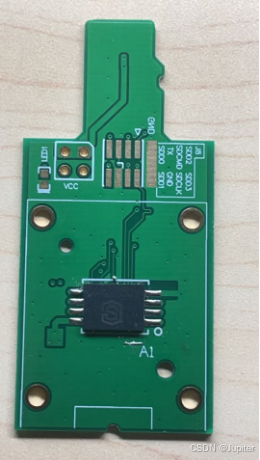

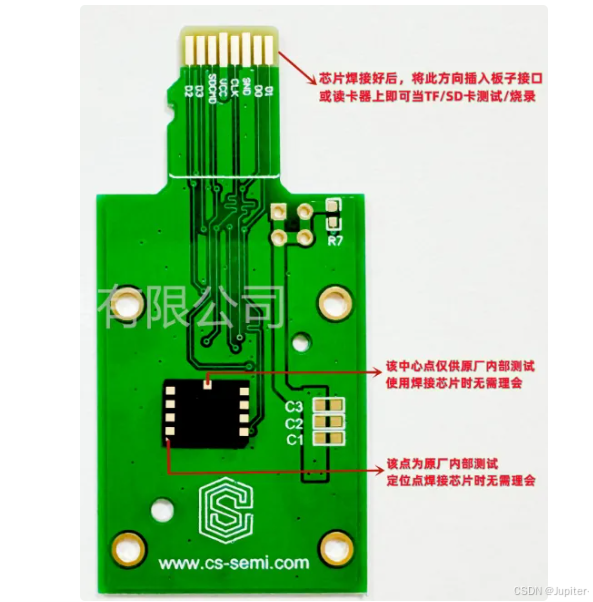

如您对本产品的技术方案感兴趣，欢迎免费申请贴片式TF卡样片（CS创世CSNP1GCR01 - AOW）和配套测试板 进行验证与评估，详情请访问雷龙发展官网 ：https://www.longsto.com/。
