（1）定时器计数功能超级保姆级学习笔记

一、课程核心目标

本次课程聚焦 定时器计数功能 ，围绕 STM32 定时器架构，以 基础定时器 为核心，结合通用定时器，通过框图、时序图深度解析 "时钟分频 → 计数器累加 → 溢出触发更新" 的完整逻辑，掌握预装载、更新事件等关键机制 。

二、基础定时器深度剖析

（一）基础定时器框图拆解（Figure 169 ）

基础定时器是 STM32 定时器的 "精简核心"，用于简单定时、触发 DAC 等场景，逐模块解析：

模块名称	功能与信号流向	关联时序 / 作用
时钟输入（TIMxCLK）	来自 RCC 时钟树，经 Internal clock (CK_INT) 进入触发控制器	定时器计数的 "动力源"，频率决定计数基准（如 72MHz 系统时钟，可配置分频 ）
触发控制器（Trigger controller）	接收 CK_INT，输出 TRGO 可触发 DAC，同时向自动重装载寄存器、计数器发送 Reset, Enable, Count 信号	决定定时器 "何时启动、复位"，TRGO 是对外同步信号（如触发 DAC 周期性转换 ）
预分频器（PSC Prescaler）	对 CK_PSC 分频，输出 CK_CNT 给计数器（公式：CK_CNT = CK_PSC / (PSC + 1)，PSC 是寄存器值 ）	调节计数频率，例：72MHz 输入，PSC=71 → CK_CNT=1MHz（实现 1μs 计数周期 ）
自动重装载寄存器（Auto-reload Register）	存储计数周期阈值（ARR 值 ），与计数器配合决定 "溢出时机"	若 ARPE=1（预装载使能 ），ARR 新值在 更新事件（UEV） 时生效；ARPE=0 则立即生效
计数器（CNT COUNTER）	按 CK_CNT 频率递增（基础定时器默认向上计数 ），达到 ARR 时触发 更新事件（UEV）	溢出时：1. 置位 Update interrupt flag (UIF)（可触发中断 ）；2. 触发自动重装载（若 ARPE=1 ）

（二）计数流程与关键时序（结合图理解 ）

以 "72MHz 时钟、PSC=71（CK_CNT=1MHz ）、ARR=999（1ms 周期）" 为例，走一遍完整计数过程：

1. 启动计数 ：触发控制器收到使能信号（CEN=1 ），CK_CNT 开始驱动 CNT 从 0 递增。
2. 正常计数 ：CNT 每个 CK_CNT 周期 +1，依次经过 0→1→2→...→999 。
3. 溢出与更新事件 ：当 CNT=ARR=999 时，下一个 CK_CNT 沿触发 溢出 ，CNT 归零，同时触发：
   • 更新事件（UEV） ：若 ARPE=1，预装载的 ARR 新值（如有修改 ）会加载到 "影子寄存器" 生效；
   • 中断标志（UIF） ：置位 Update interrupt flag，若使能中断则进入中断服务程序。
4. 周期循环 ：CNT 重新从 0 开始，重复 "计数 → 溢出 → 更新"，实现周期性定时。

（三）预装载使能（ARPE）的 "时序魔法"（对比）

ARPE 决定 ARR 新值的生效时机，直接影响计数周期的 "实时性"，对比分析：

场景	ARPE=1（预装载使能 ）	ARPE=0（预装载禁用 ）
写入 ARR 时机	新值暂存 "预装载寄存器"，更新事件（UEV） 时覆盖 "影子寄存器" 生效	新值立即写入 "影子寄存器"，无需等待更新事件，立即生效

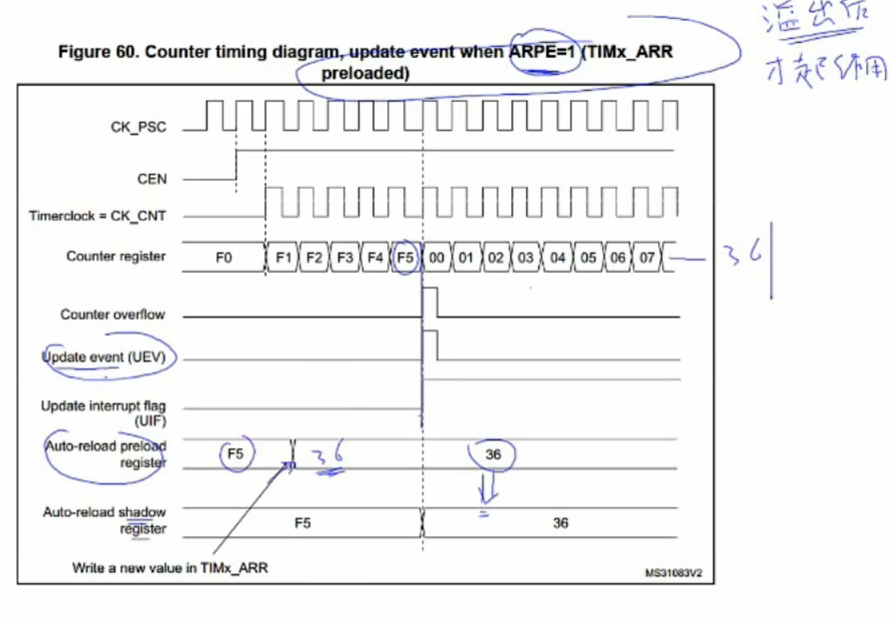

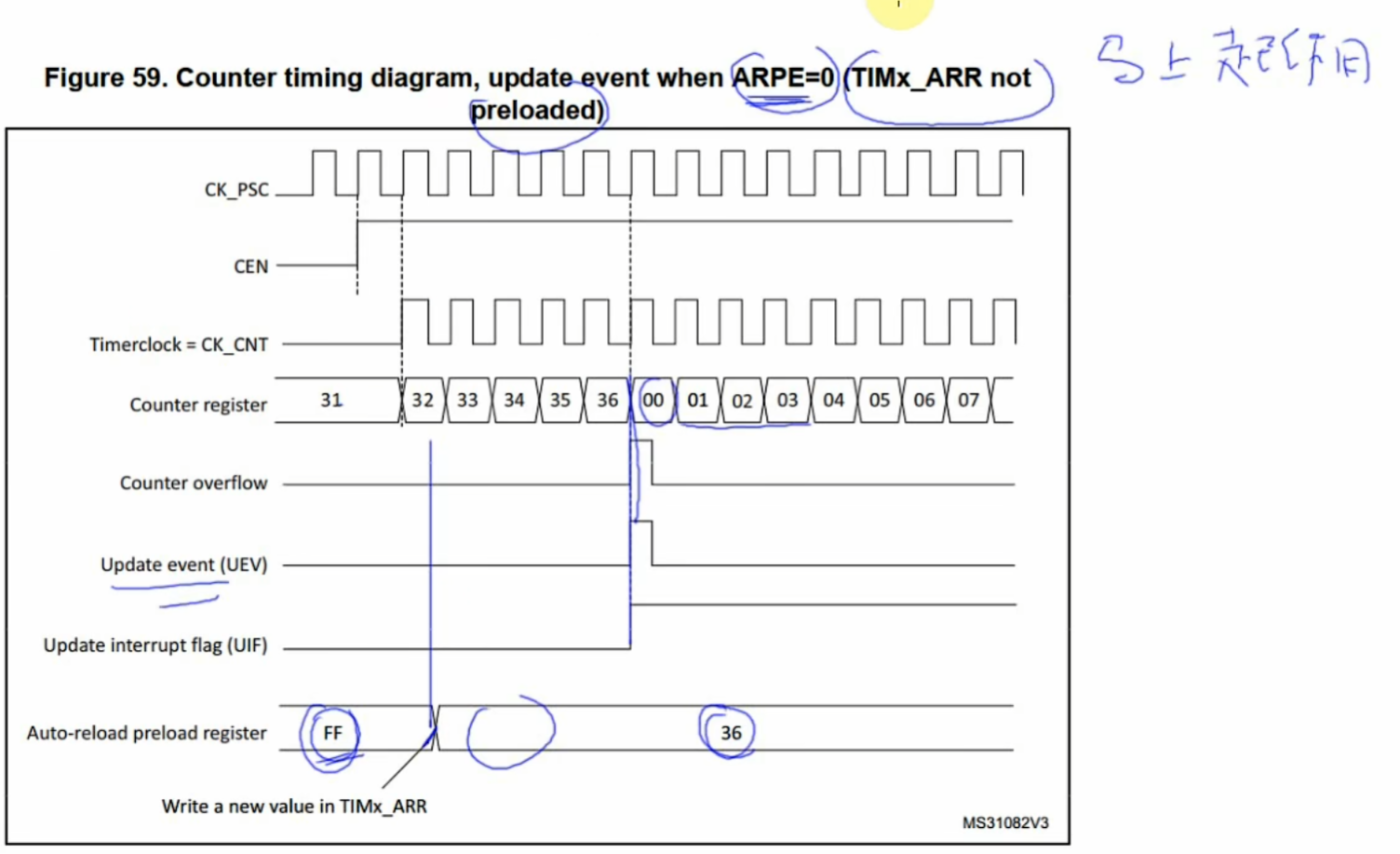

时序表现	如图 2（Figure 60）：计数到 F5 时写入 ARR=36，当前周期仍用旧值（F5→00 ），UEV 触发后新值生效	如图 3（Figure 59）：计数到 36 时写入 ARR=36，立即生效，下一周期直接用新值计数
适用场景	需 "周期无缝切换"（如 PWM 频率切换，避免波形突变 ）	需 "立即修改周期"（如紧急调整定时，不等待当前周期结束 ）

（四）更新事件（UEV）与中断（UIF）

• 更新事件（UEV） ：计数器溢出时触发，是定时器 "周期结束" 的标志。作用：
  • 同步更新 ARR 影子寄存器（若 ARPE=1 ）；
  • 置位 Update interrupt flag (UIF)，可触发中断。
• 更新中断标志（UIF）：需在中断服务程序中手动清除（否则持续触发中断 ），用于实现 "定时中断回调"（如 1ms 定时翻转 LED ）。

（五）自动重装载时序（ARPE 对比 ）

• ARPE=1（延迟生效 ） ：写入 ARR 新值后，当前周期仍用旧值，溢出触发 UEV 后新值生效（ F5→36 的切换 ）
• ARPE=0（立即生效 ） ：写入 ARR 新值后立即生效，计数到新值时触发溢出（31→36直接切换 ）

三、通用定时器扩展（简单关联 ）

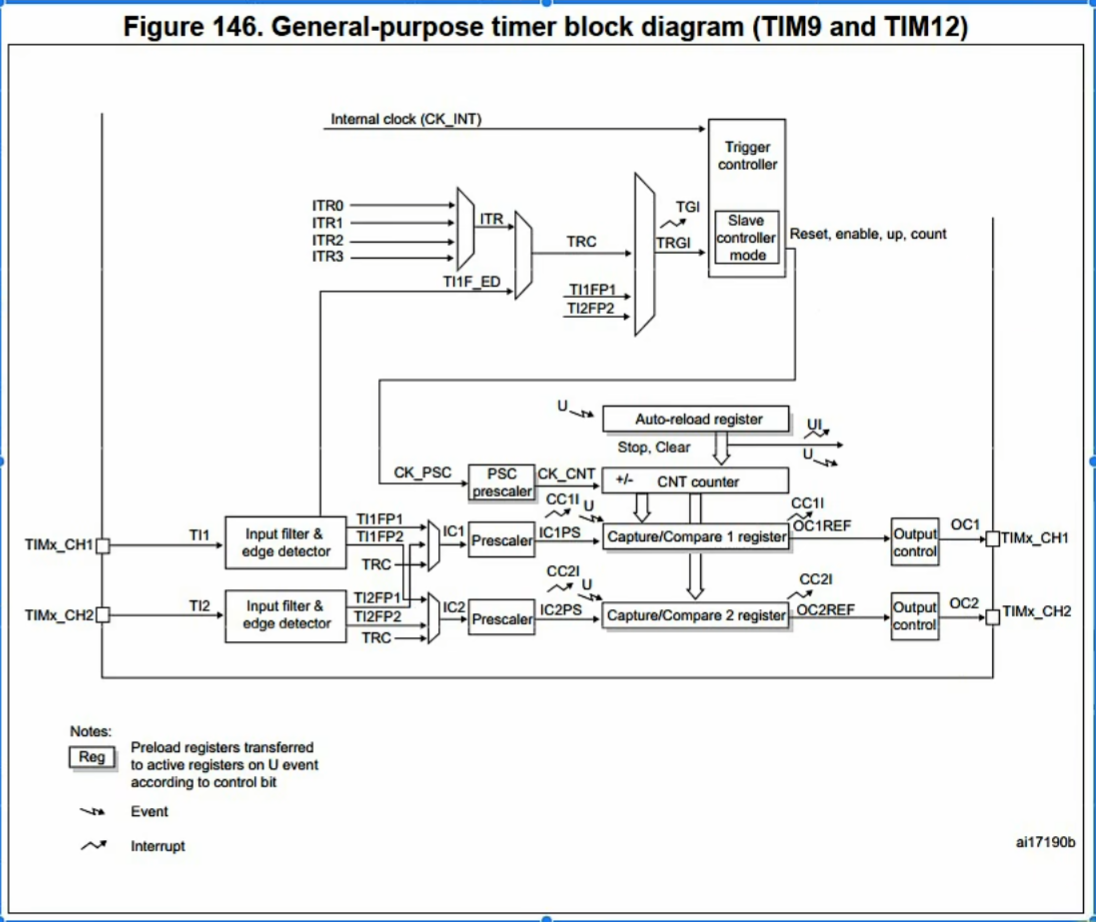

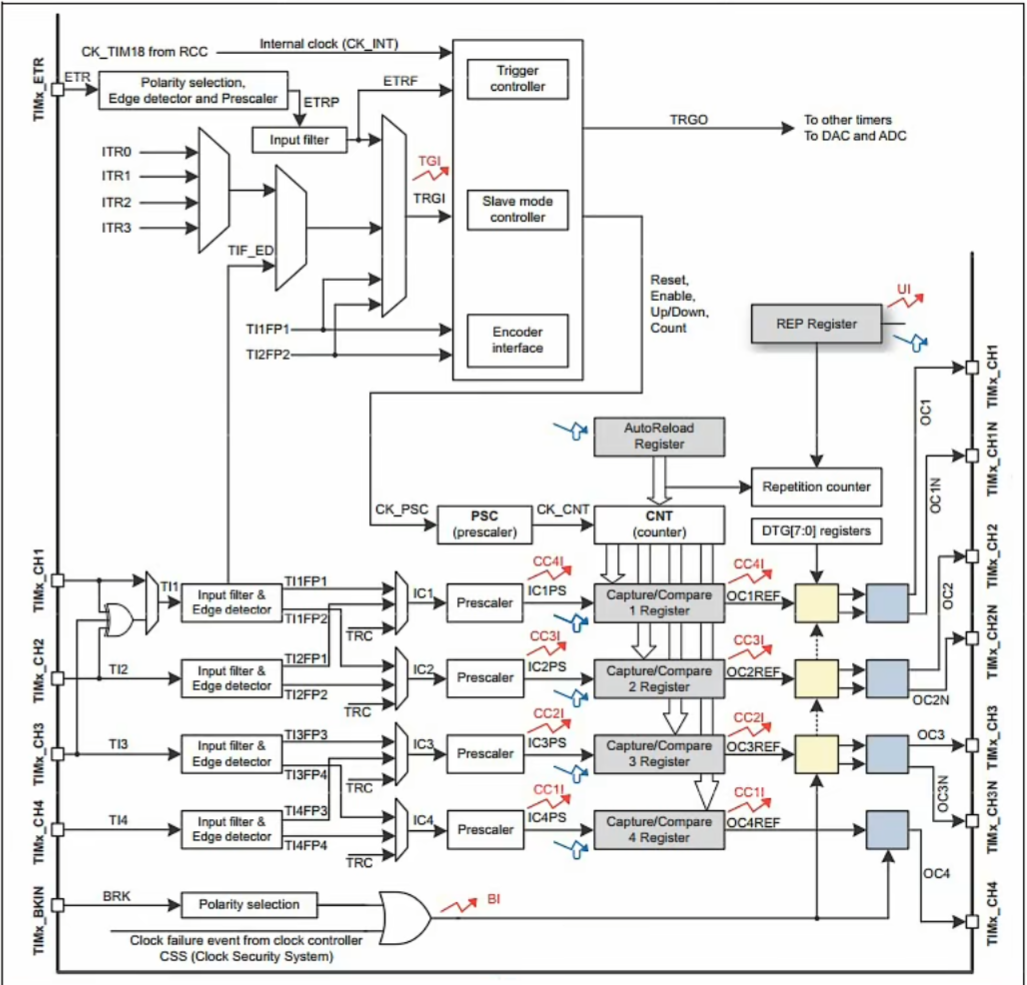

（一）通用定时器框图概览（TIM9/TIM12 为例 ）

通用定时器在基础定时器基础上扩展了 输入捕获、输出比较、PWM 等功能，核心仍围绕 "计数"，但触发源、应用场景更丰富：

新增模块	功能说明	与计数功能的关联
输入滤波与边沿检测	对 TIMx_CH1~CH4 输入的外部脉冲滤波、边沿检测（上升沿 / 下降沿 ），输出 TI1FP1 等信号	支持 "外部信号计数"（如统计编码器脉冲，计算电机转速 ），替代内部时钟作为计数源
捕获 / 比较寄存器（CCR）	支持 "输入捕获"（记录外部信号触发时刻 ）和 "输出比较"（控制 PWM 占空比 ）	扩展计数功能到 "测频、波形生成"，核心仍依赖 "计数器累加 → 匹配 CCR 值触发动作" 逻辑
从模式控制器	支持 ITR0~ITR3（其他定时器触发 ）、TI1FP1（通道滤波信号 ）作为触发源	实现多定时器同步、外部信号触发计数，让计数触发方式更灵活

（二）通用定时器的 "多面性"

• 内部时钟计数：与基础定时器类似，用于常规周期性任务（如定时 ADC 采样 ）。
• 外部信号计数 ：通过 TIMx_CH 输入外部脉冲，经滤波、边沿检测后作为计数时钟，实现 "对外部事件计数"（如红外遥控信号统计 ）。

四、关键时序图串联（理解 "何时生效、怎么生效" ）

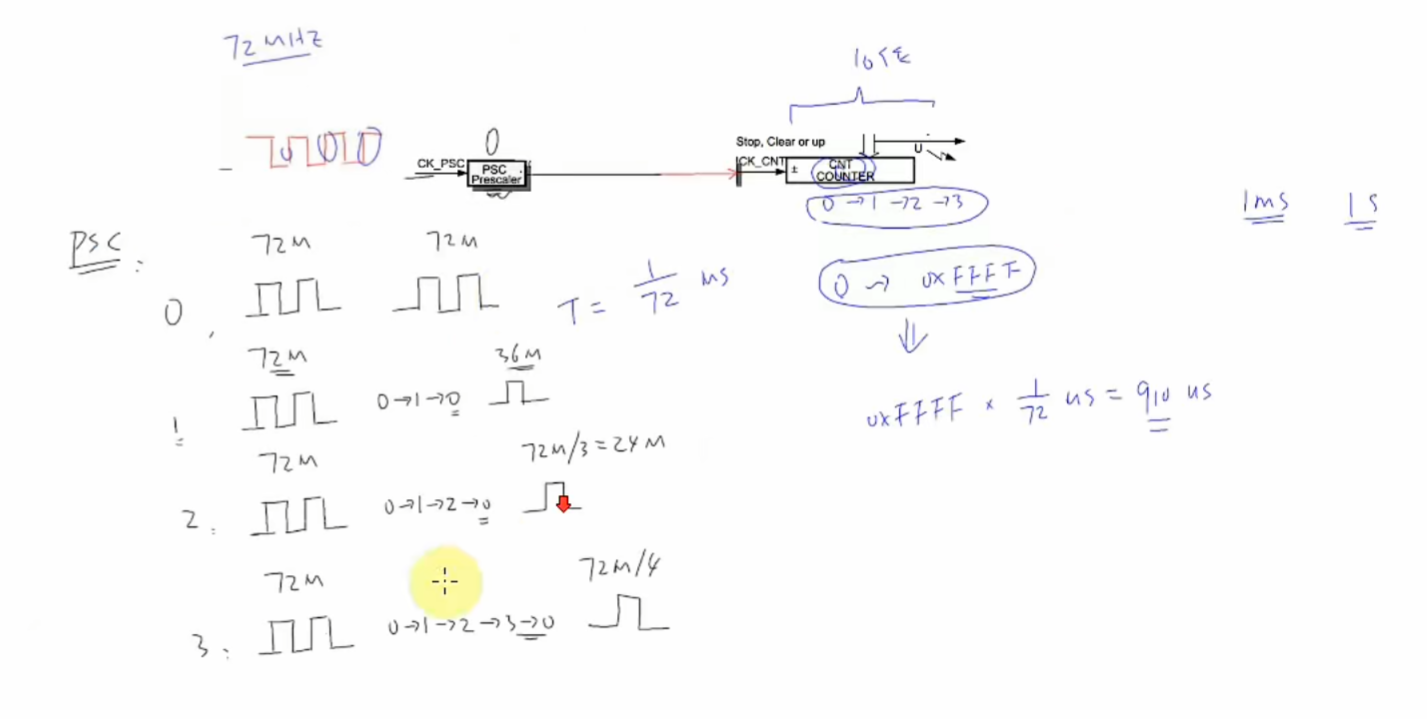

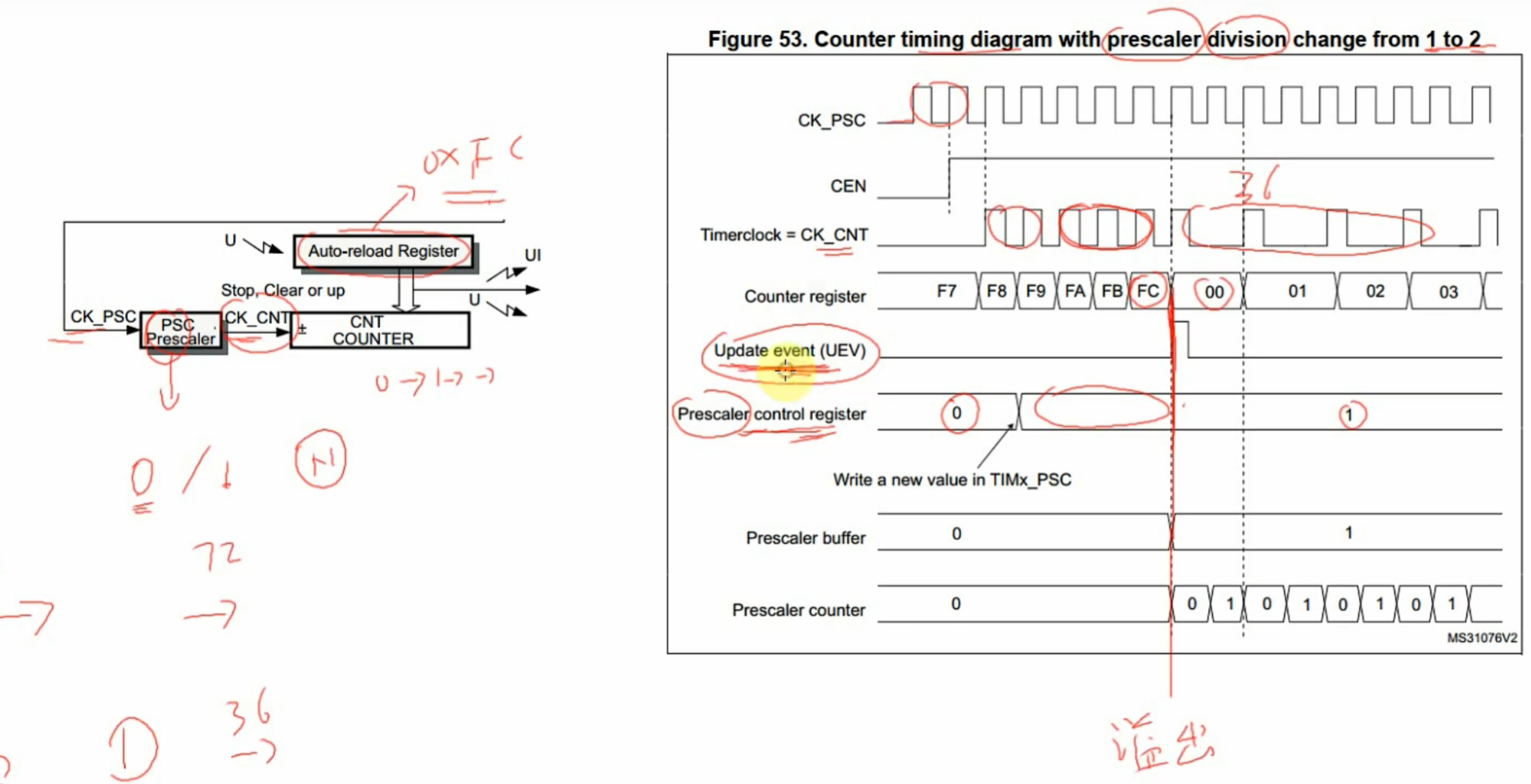

（一）预分频器时序（Figure 53 ）

以 "预分频器从 1→2 切换" 为例，流程：

1. 初始 PSC=0（分频系数 1 ），CK_CNT=CK_PSC 驱动计数器；
2. 写入新 PSC=1（分频系数 2 ），若 ARPE=1（预装载使能 ），新分频系数在 更新事件（UEV） 时生效；
3. UEV 触发后，CK_CNT=CK_PSC/2，计数器按新频率计数，体现 "分频系数延迟生效" 逻辑。

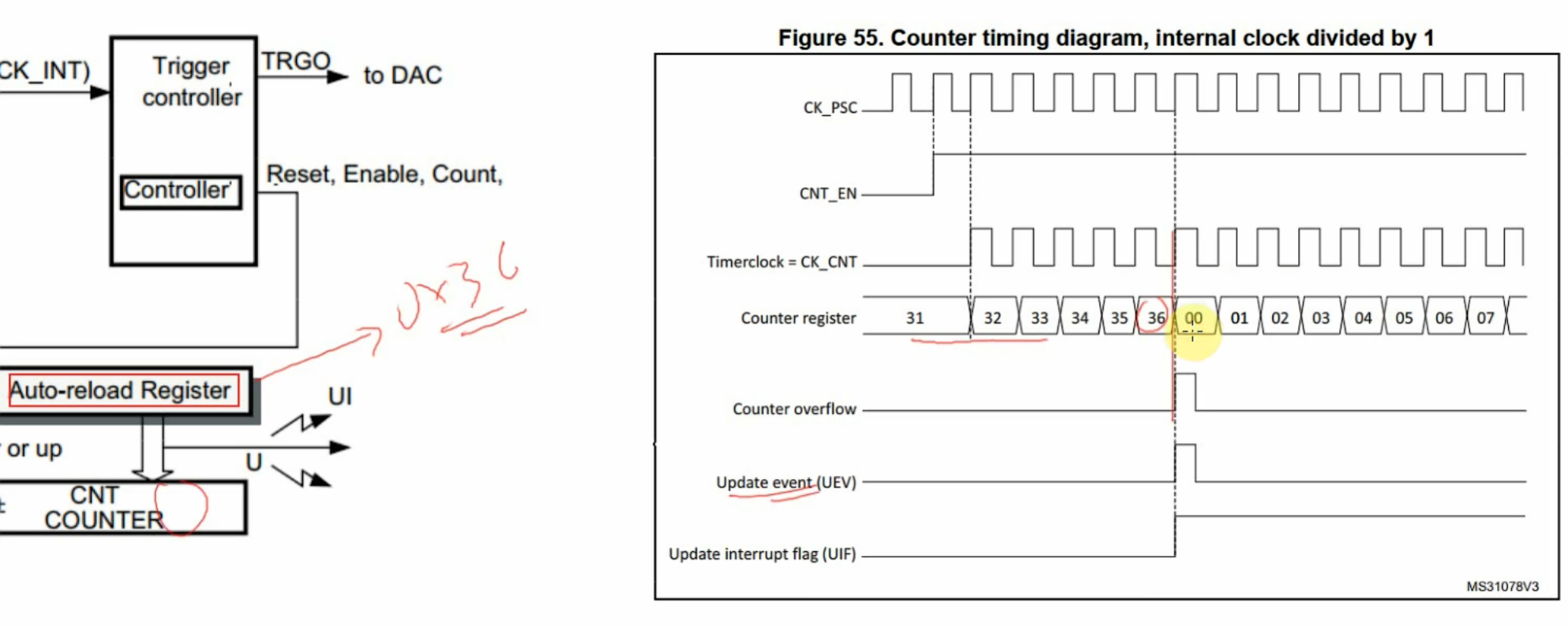

（二）基础计数时序（Figure 55 ）

以 "内部时钟分频 1、向上计数" 为例，流程：

1. CEN 使能后，CK_CNT 驱动计数器从 31 递增；
2. 计数到 ARR=36 时触发溢出，CNT 归零，同时触发 UEV、置位 UIF；
3. 新周期从 0 开始，重复 "计数 → 溢出"，实现周期性定时。

五、知识串联与应用

（一）基础定时器典型应用

• 定时中断 ：配置 PSC=71、ARR=999（72MHz 时钟 → 1ms 定时 ），在 UIF 中断中执行周期性任务（数据采集、电机控制 ）。
• 触发 DAC ：通过 TRGO 触发 DAC 同步转换，实现 "定时器定时输出波形"（如正弦波周期性更新 ）。

（二）通用定时器典型应用

• 外部脉冲计数 ：利用 TIMx_CH 输入滤波、边沿检测，统计电机编码器脉冲（计算转速 ）。
• 输入捕获测频：捕获外部信号上升沿，计算信号周期、频率（如红外信号解码 ）。

(2)定时器与延时函数

一、概述

本文档针对基于 SysTick 定时器实现的延时函数（udelay、mdelay）和纳秒级时间获取函数（system_get_ns）进行整理，核心围绕 ARM Cortex-M 内核的 SysTick 定时器 工作原理及应用展开。

二、SysTick 定时器基础

1. 核心寄存器

• LOAD（重装载寄存器）：存储定时器最大计数值，计数到 0 后自动重新加载该值。
• VAL（当前值寄存器） ：存储定时器当前计数值，递减计数 （从 LOAD 减到 0，再重新加载 LOAD 循环）。

2. 关键特性

• 计数周期：LOAD + 1 个计数对应 1 毫秒 （代码隐含配置，由 SysTick 时钟频率决定）。
  例：若 LOAD = 999，则 999 + 1 = 1000 个计数 = 1 毫秒，每个计数对应 1 微秒。

三、延时函数详解

1. 微秒级延时函数 udelay(int us)

功能

实现指定微秒数（us）的延时，基于 SysTick 定时器计数。

核心逻辑拆解

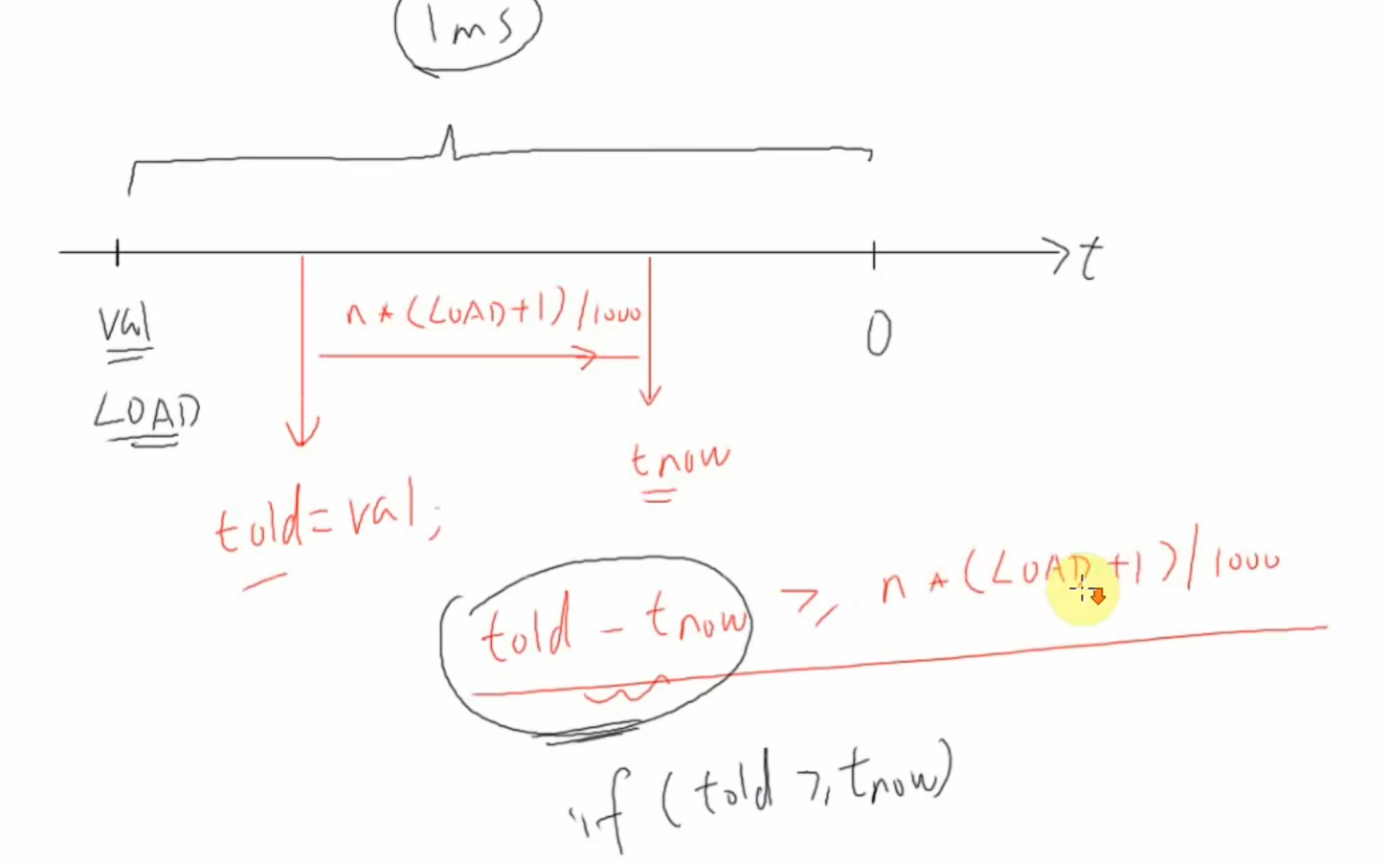

void udelay(int us) {
    uint32_t told = SysTick->VAL;       // 记录起始计数值
    uint32_t load = SysTick->LOAD;      // 获取重装载值
    uint32_t ticks = us * (load + 1) / 1000;  // 计算需等待的总周期数
    uint32_t cnt = 0;                   // 累计已过周期数

    while (1) {
        uint32_t tnow = SysTick->VAL;   // 获取当前计数值
        if (told >= tnow) {
            // 未溢出：直接累加差值
            cnt += told - tnow;
        } else {
            // 溢出：累加"told到0"和"load到tnow"的周期和
            cnt += told + load + 1 - tnow;
        }
        told = tnow;                    // 更新起始值，用于下一次计算
        if (cnt >= ticks) break;        // 达到目标周期，退出
    }
}

关键公式解析

• ticks = us * (load + 1) / 1000 ：
  因 load + 1 个周期 = 1 毫秒，故 1 微秒对应 (load + 1)/1000 个周期，us 微秒需 us * (load + 1)/1000 个周期。

计数逻辑

• 未溢出（told >= tnow） ：
  例：told = 500，tnow = 300，经过周期 = 500 - 300 = 200。
• 溢出（told < tnow） ：
  例：load = 1000，told = 100，tnow = 900（溢出后重新加载），经过周期 = 100（100→0） + (1000 + 1 - 900)（1000→900）= 201。

2. 毫秒级延时函数 mdelay(int ms)

功能

实现指定毫秒数（ms）的延时，基于 udelay 封装。

核心逻辑

void mdelay(int ms) {
    for (int i = 0; i < ms; i++) {
        udelay(1000);  // 1 毫秒 = 1000 微秒，循环调用 udelay
    }
}

四、纳秒级时间获取函数 system_get_ns(void)

功能

返回系统启动到当前的总纳秒数（精度高于 HAL_GetTick()）。

核心逻辑拆解

uint64_t system_get_ns(void) {
    // 1. 获取整数毫秒数并转换为纳秒（1 毫秒 = 1,000,000 纳秒）
    uint64_t ns = HAL_GetTick() * 1000000;

    // 2. 计算当前毫秒内已过的纳秒数
    uint32_t tnow = SysTick->VAL;
    uint32_t load = SysTick->LOAD;
    uint64_t cnt = load + 1 - tnow;  // 当前毫秒内已过的周期数

    // 3. 周期数转换为纳秒并累加
    ns += cnt * 1000000 / (load + 1);
    return ns;
}

关键公式解析

• cnt = load + 1 - tnow ：
  计算当前毫秒内已流逝的周期数（从当前毫秒起始到现在）。
  例：load = 999，tnow = 300，则 cnt = 1000 - 300 = 700（已过 700 个周期）。
• cnt * 1000000 / (load + 1) ：
  将周期数转换为纳秒（1 毫秒 = 1,000,000 纳秒，1 周期 = 1,000,000/(load+1) 纳秒）。
  例：load = 999，cnt = 700，则对应纳秒 = 700 * 1000000 / 1000 = 700,000 纳秒（0.7 毫秒）。

五、总结

1. 所有函数均依赖 SysTick 定时器 ，核心是通过 LOAD 和 VAL 寄存器计算时间。
2. 延时函数（udelay、mdelay）通过累计周期数实现精确等待；system_get_ns 通过组合毫秒数和周期数实现高精度时间获取。
3. 前提条件：SysTick 需配置为 load + 1 个周期 = 1 毫秒（由时钟频率决定）。

（3）STM32 高精度计时（Timer）

一、核心目标

实现基于 STM32 定时器（SysTick 或 TIM4 二选一 ）的 微秒级延时 （udelay ）和 纳秒级系统时间获取 （system_get_ns ），通过 条件编译 灵活切换定时器，满足不同场景下的高精度计时需求。

二、知识准备

（一）定时器基础

STM32 的定时器（SysTick、TIM4 等 ）本质是 "递减计数器"：

1. 从一个 "最大值" 开始（SysTick 用 LOAD 寄存器，TIM4 用 "自动重载值" ）
2. 每个时钟周期减 1，减到 0 后自动重新加载 "最大值"，循环计数

（二）条件编译

用 #ifdef #else #endif 控制代码分支：
4. 定义 #define USE_SYSTICK → 用 SysTick 定时器
5. 没定义 → 用 TIM4 定时器（和 STM32CubeMX 配置对应 ）
6.

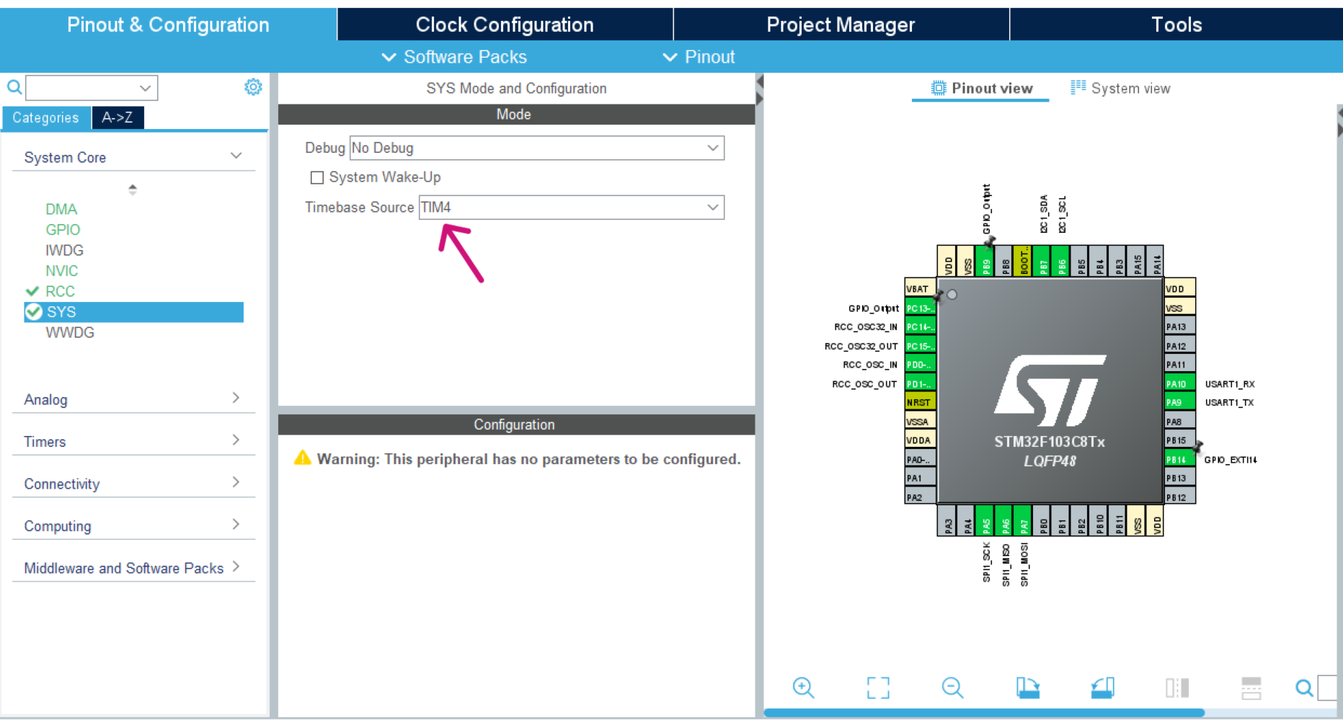

三、STM32CubeMX 配置（必看！）

（一）配置界面

在 Pinout & Configuration → System Core → SYS 里：
7. Timebase Source 选 TIM4
这是告诉 STM32：HAL 库的默认 "时间基准" 用 TIM4 定时器 。
代码里的 #else 分支，就是为这种配置写的逻辑！
8.

（二）配置的意义

9. 如果需要更高灵活性（比如 SysTick 被其他功能占用 ），可以手动定义 #define USE_SYSTICK，代码会自动切换到 SysTick 分支。
10. 两种定时器的逻辑用 条件编译 分开，适配不同需求。

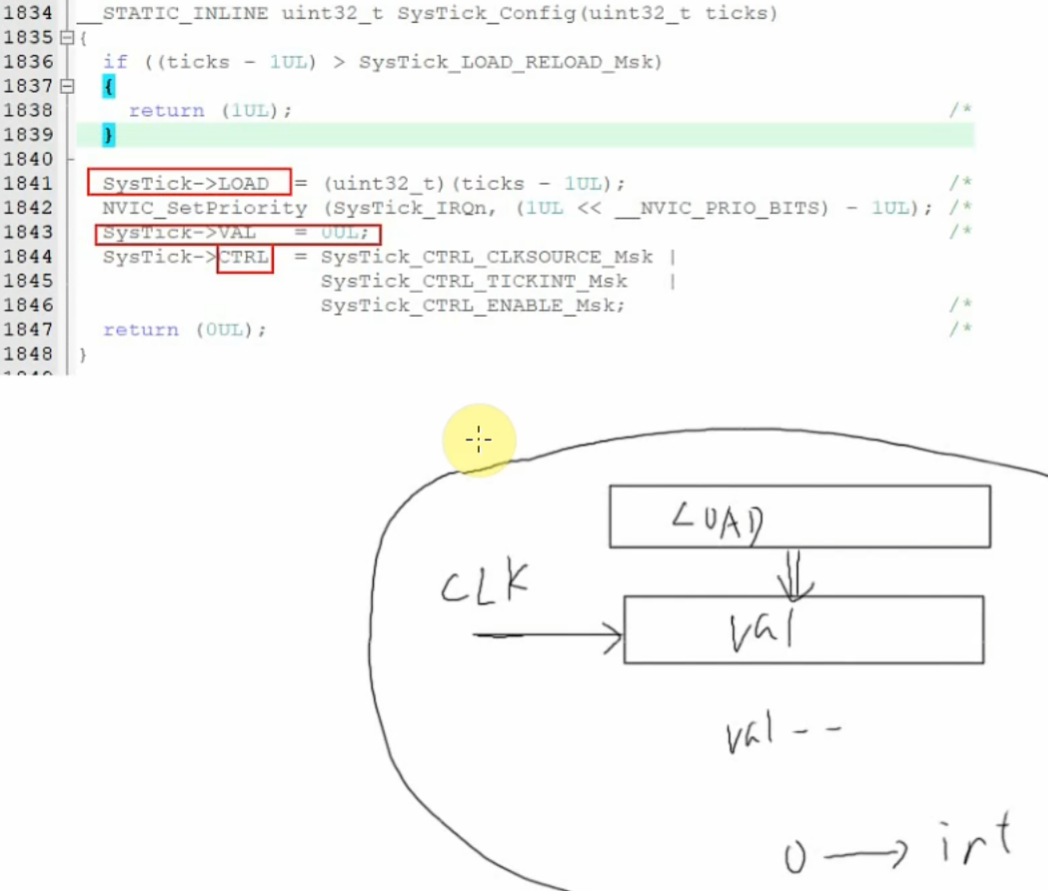

### 四、核心代码逐行解析（结合手绘示意图）

你的代码里有 3 个核心函数：`udelay`（微秒延时 ）、`mdelay`（毫秒延时 ）、`system_get_ns`（纳秒时间获取 ）。

下面逐行讲清楚，结合手绘示意图理解！

1. 头文件与宏定义

#include "driver_timer.h"
#include "stm32f1xx_hal.h"
#include "cmsis_version.h"
//#define USE_SYSTICK  // 取消注释则用SysTick，否则用TIM4

extern TIM_HandleTypeDef        htim4;  // TIM4的句柄（CubeMX生成）

1. #define USE_SYSTICK 是 "开关"：
   • 取消注释 → 用 SysTick 实现延时
   • 注释掉 → 用 TIM4 实现延时（和 CubeMX 配置对应 ）

2. udelay(int us)：微秒延时（核心！）

   void udelay (int us)
   {
   #ifdef USE_SYSTICK  // 分支1：用SysTick
     uint32_t told = SysTick->VAL;       // 当前计数值（递减）
     uint32_t tnow;
     uint32_t load = SysTick->LOAD;     // 重装载值（最大值）
     uint32_t ticks = us * (load + 1) / 1000;  // 目标周期数
     uint32_t cnt = 0;  // 累计经过的周期数

     while(1)
     {
       tnow = SysTick->VAL;  // 读当前值
       if(told >= tnow)
       {
         // 情况1：没溢出！正常递减
         cnt += told - tnow;
       }
       else
       {
         // 情况2：溢出了！从0重新加载了load
         cnt += told + load + 1 - tnow;
       }

       told = tnow;  // 更新told，准备下一轮
       if(cnt >= ticks) break;  // 达到目标周期数
     }

   #else  // 分支2：用TIM4（和CubeMX配置对应）
     uint32_t told = __HAL_TIM_GET_COUNTER(&htim4);  // 读TIM4当前值
     uint32_t tnow;
     uint32_t load = __HAL_TIM_GET_AUTORELOAD(&htim4);  // TIM4自动重载值
     uint32_t ticks = us * (load + 1) / 1000;  // 目标周期数
     uint32_t cnt = 0;  // 累计经过的周期数

     while(1)
     {
       tnow = __HAL_TIM_GET_COUNTER(&htim4);  // 读当前值
       if(tnow >= told)
       {
         // 情况1：没溢出！正常递减
         cnt += tnow - told;
       }
       else
       {
         // 情况2：溢出了！从0重新加载了load
         cnt += (load + 1 - told) + tnow;
       }

       told = tnow;  // 更新told，准备下一轮
       if(cnt >= ticks) break;  // 达到目标周期数
     }
   #endif
   }

关键逻辑

3. load + 1 的意义 ：

   定时器从 load 减到 0，总共经历 load + 1 个周期（比如 load=100，是 100→99→...→0，共 101 次 ）。

   所以 1ms 对应 load + 1 个周期 ，us 微秒就对应 us*(load+1)/1000 个周期。

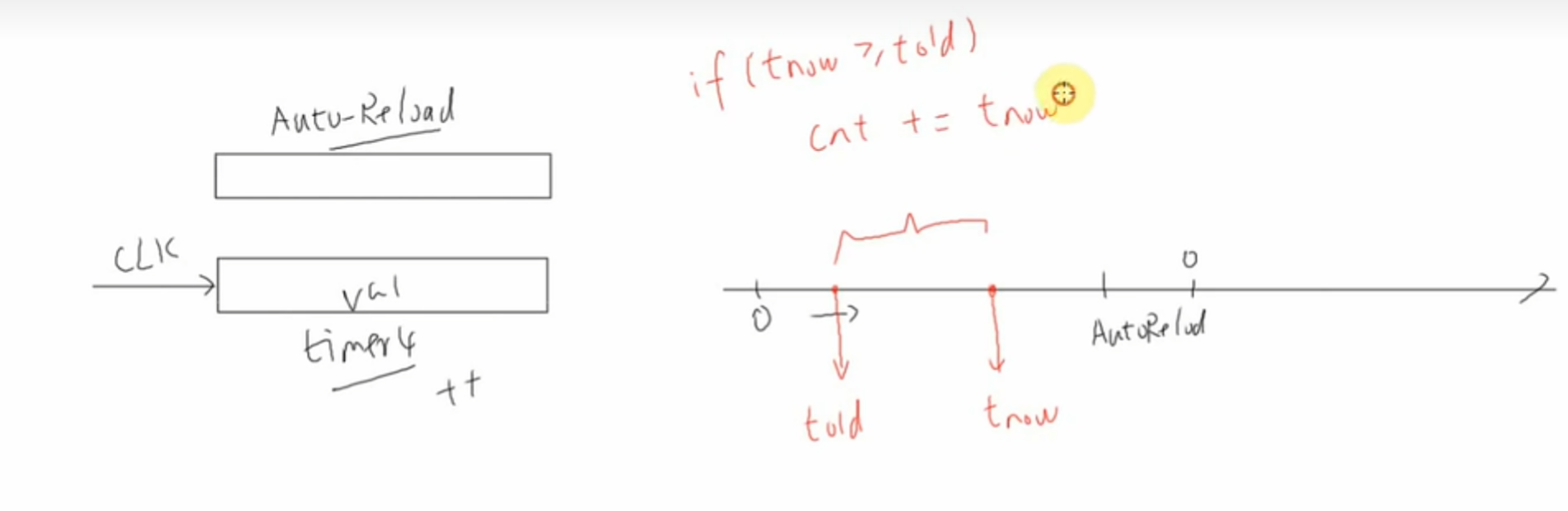

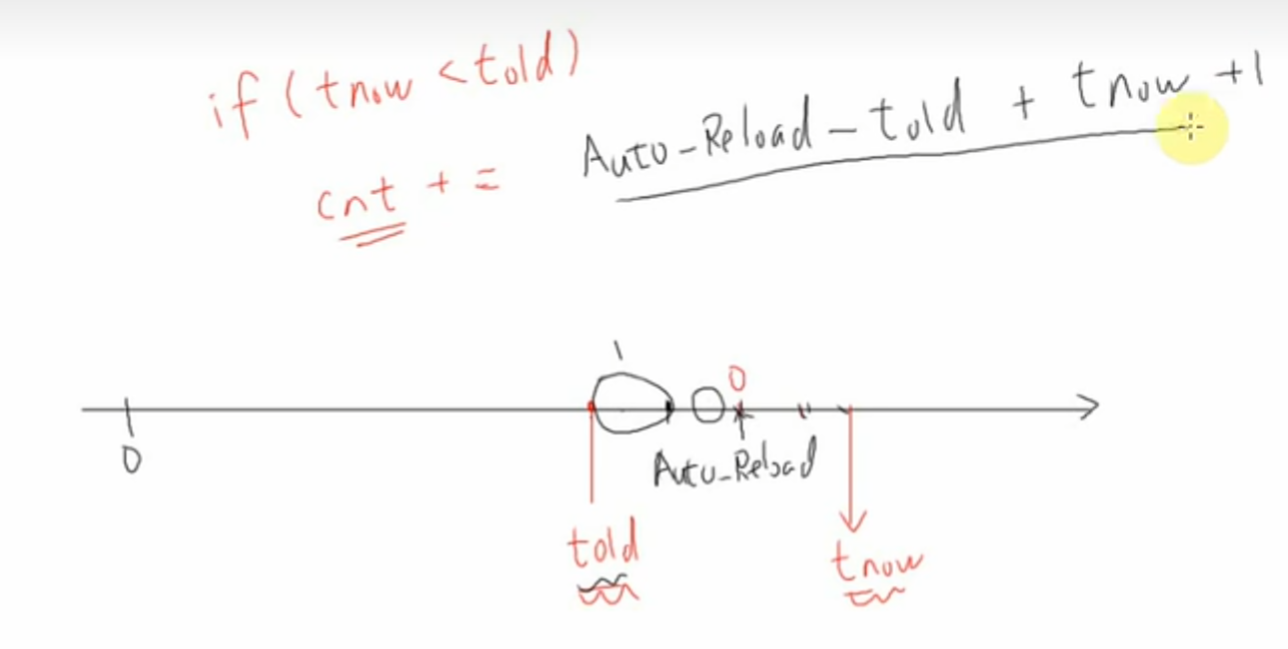

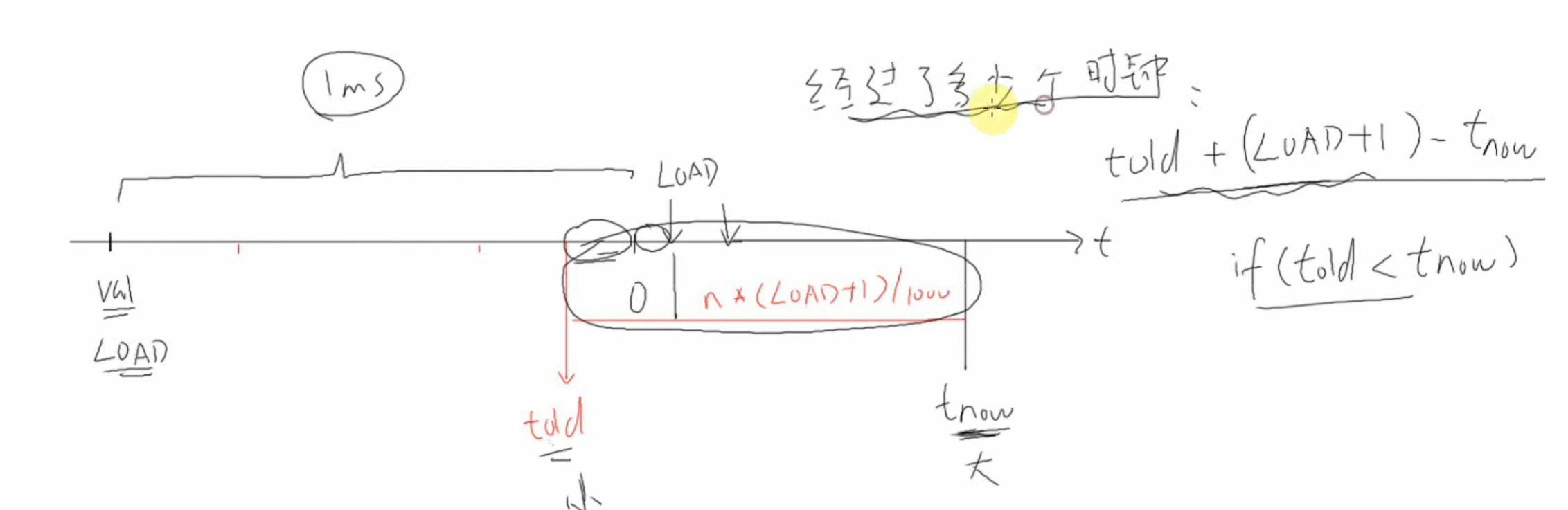

4. 溢出处理 ：

   手绘示意图里的 "tnow < told" 就是溢出场景！

   • SysTick 溢出：cnt += told + load + 1 - tnow（补全溢出的周期 ）
   • TIM4 溢出：cnt += (load + 1 - told) + tnow（逻辑相同，写法不同 ）

3. mdelay(int ms)：毫秒延时（简单封装）

   void mdelay(int ms)
   {
     for(int i = 0; i < ms; i++)
     {
       udelay(1000);  // 1ms = 1000us
     }
   }

6. 直接调用 udelay(1000) 实现 1 毫秒延时，循环 ms 次就是 ms 毫秒。

4. system_get_ns(void)：纳秒时间获取

   uint64_t system_get_ns(void)
   {
   #ifdef USE_SYSTICK  // 分支1：用SysTick
     uint64_t ns = HAL_GetTick();  // 系统启动以来的毫秒数
     ns = ns * 1000000;  // 转换为纳秒（1ms=1e6ns）

     uint32_t tnow = SysTick->VAL;  // 当前计数值
     uint32_t load = SysTick->LOAD;  // 重装载值
     uint64_t cnt = load + 1 - tnow;  // 当前毫秒内的周期数

     // 周期数转纳秒：1ms对应load+1个周期 → 1个周期对应1e6/(load+1) ns
     ns += cnt * 1000000 / (load + 1);
     return ns;

   #else  // 分支2：用TIM4
     uint64_t ns = HAL_GetTick();  // 系统启动以来的毫秒数
     ns = ns * 1000000;  // 转换为纳秒

     uint32_t tnow = __HAL_TIM_GET_COUNTER(&htim4);  // 当前计数值
     uint32_t load = __HAL_TIM_GET_AUTORELOAD(&htim4);  // 自动重载值
     uint64_t cnt = tnow;  // 当前毫秒内的周期数

     // 周期数转纳秒：1ms对应load+1个周期 → 1个周期对应1e6/(load+1) ns
     ns += cnt * 1000000 / (load + 1);
     return ns;
   #endif
   }

8. 思路：
   1. 先用 HAL_GetTick() 拿到 毫秒数，转成纳秒。
   2. 再用定时器计数值，补上 "当前毫秒内的纳秒数"，实现 纳秒级精度。

五、总结（复习脉络）

10. 配置关联：

    • CubeMX 里 Timebase Source = TIM4 → 代码走 #else 分支（用 TIM4 ）。
    • 定义 USE_SYSTICK → 走 #ifdef 分支（用 SysTick ）。

11. 核心逻辑 ：

    不管用哪种定时器，都是 "累计周期数" ，处理 "溢出场景" 是关键！手绘示意图里的 tnow < told 就是溢出，必须补全周期。

12. 函数关系：

    • udelay 是基础（微秒级 ）→ mdelay 封装它（毫秒级 ）。
    • system_get_ns 结合 HAL_GetTick() 和定时器计数值，实现纳秒级时间。

13. 实践验证 ：

    用示波器抓 udelay(100) 的引脚波形，或者打印 system_get_ns() 的值，验证延时和计时是否准确。

（4）STM32 定时器输出功能（PWM 核心逻辑）学习笔记

一、核心目标

掌握 STM32 定时器如何通过 ARR、CCR 寄存器 配合，输出 PWM（脉冲宽度调制）信号，理解周期、占空比的配置原理，关联手册、手绘逻辑与代码实现。

二、知识预备

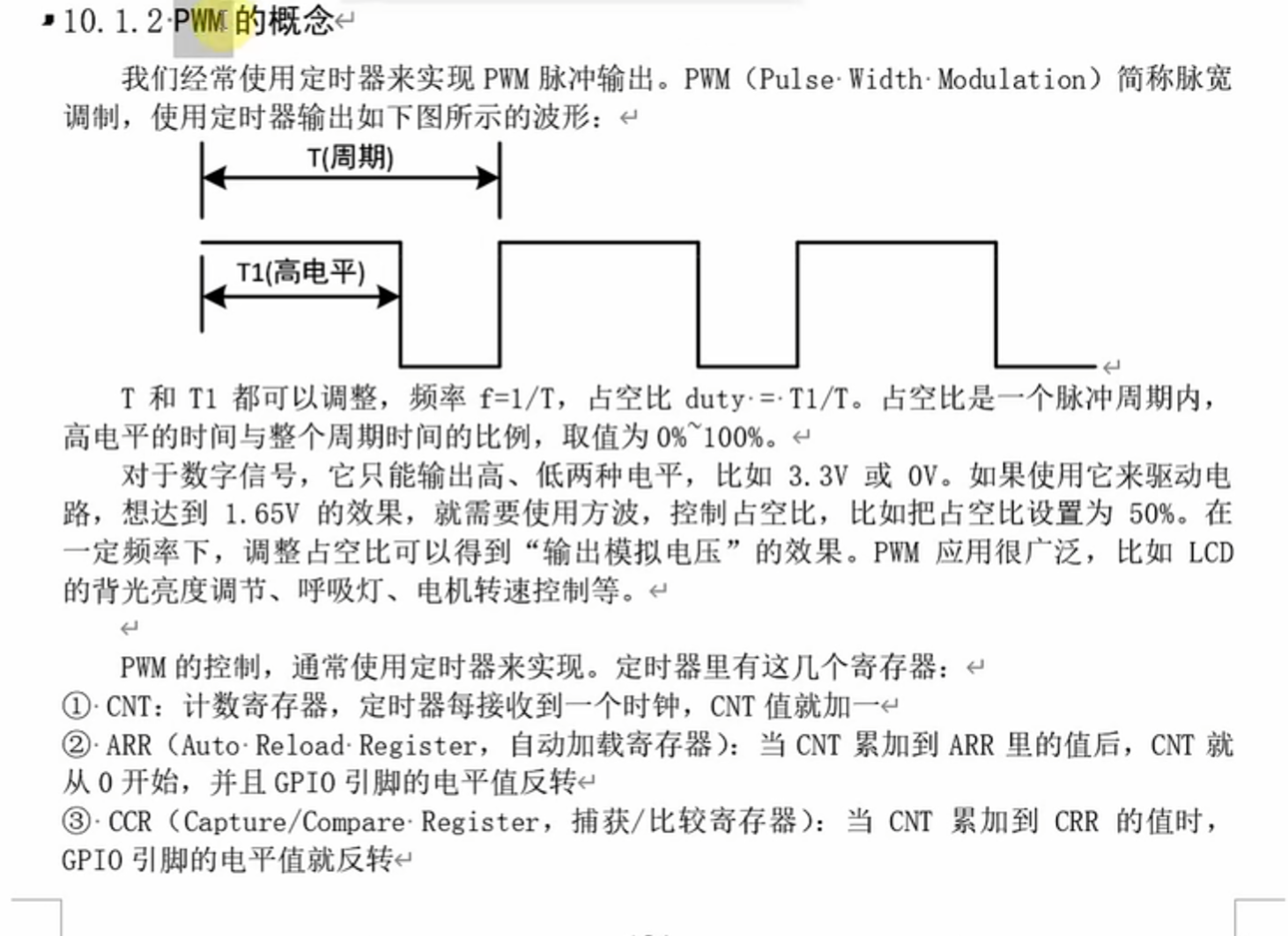

（一）PWM 基础

PWM（脉冲宽度调制）通过控制 "高电平占空比" 模拟 "等效电压"，核心参数：

• 周期（T） ：PWM 信号一个完整周期的时间，频率 f = 1/T
• 占空比（duty） ：高电平时间 T1 与周期 T 的比值（duty = T1/T ），决定等效电压（如 50% 占空比可模拟 "中间电压" ）

（二）定时器关键寄存器（关联架构图）

• ARR（Auto - Reload Register，自动重装载寄存器 ） ：配置 PWM 周期 T ，计数器（CNT）计到 ARR 值后重置，循环计数
• CCR（Capture/Compare Register，捕获比较寄存器 ） ：配置占空比，决定 "高电平持续时长 T1"
• CNT（Counter，计数寄存器 ）：随定时器时钟递增 / 递减，与 ARR、CCR 比较，控制电平翻转

三、关键逻辑拆解（结合手绘与架构图）

（一）寄存器配置流程

1. 设置 ARR（AutoReload） ：
   配置 PWM 周期 T ，比如 ARR 值为 999 ，则周期由定时器时钟和 ARR 共同决定（需结合分频器，假设分频后时钟为 1MHz，周期 T = (ARR + 1)/1MHz ，因计数从 0 到 ARR 共 ARR + 1 个时钟 ）。
2. 设置 CCRn（Capture/Compare Register） ：
   配置占空比，CCR 值决定 "高电平持续时长"。如 ARR = 999、CCR = 500，则占空比 duty = 500/1000 = 50%（高电平占一半周期 ）。
3. 设置 "有效电平" ：
   决定 PWM 高 / 低电平的 "有效触发条件"（如 CNT ≤ CCR 时输出高电平，CNT > CCR 时输出低电平 ），对应手绘 "有效电平：高 / 低" 配置。

（二）PWM 信号生成逻辑

1. 计数与电平翻转 ：
   CNT 从 0 开始递增，当 CNT ≤ CCR 时，输出 "有效电平（高）"；当 CNT > CCR 时，输出 "无效电平（低）"。
   CNT 计到 ARR 后重置为 0，循环计数，持续输出 PWM 波形（时序图中，CCR 位置触发电平翻转，ARR 位置重置计数 ）。
2. 占空比与 CCR 关系 ：
   CCR 值越大，"高电平持续时长 T1" 越长，占空比越高。如 CCR = 800（ARR = 999 ），占空比 800/1000 = 80% ，高电平占大部分周期。

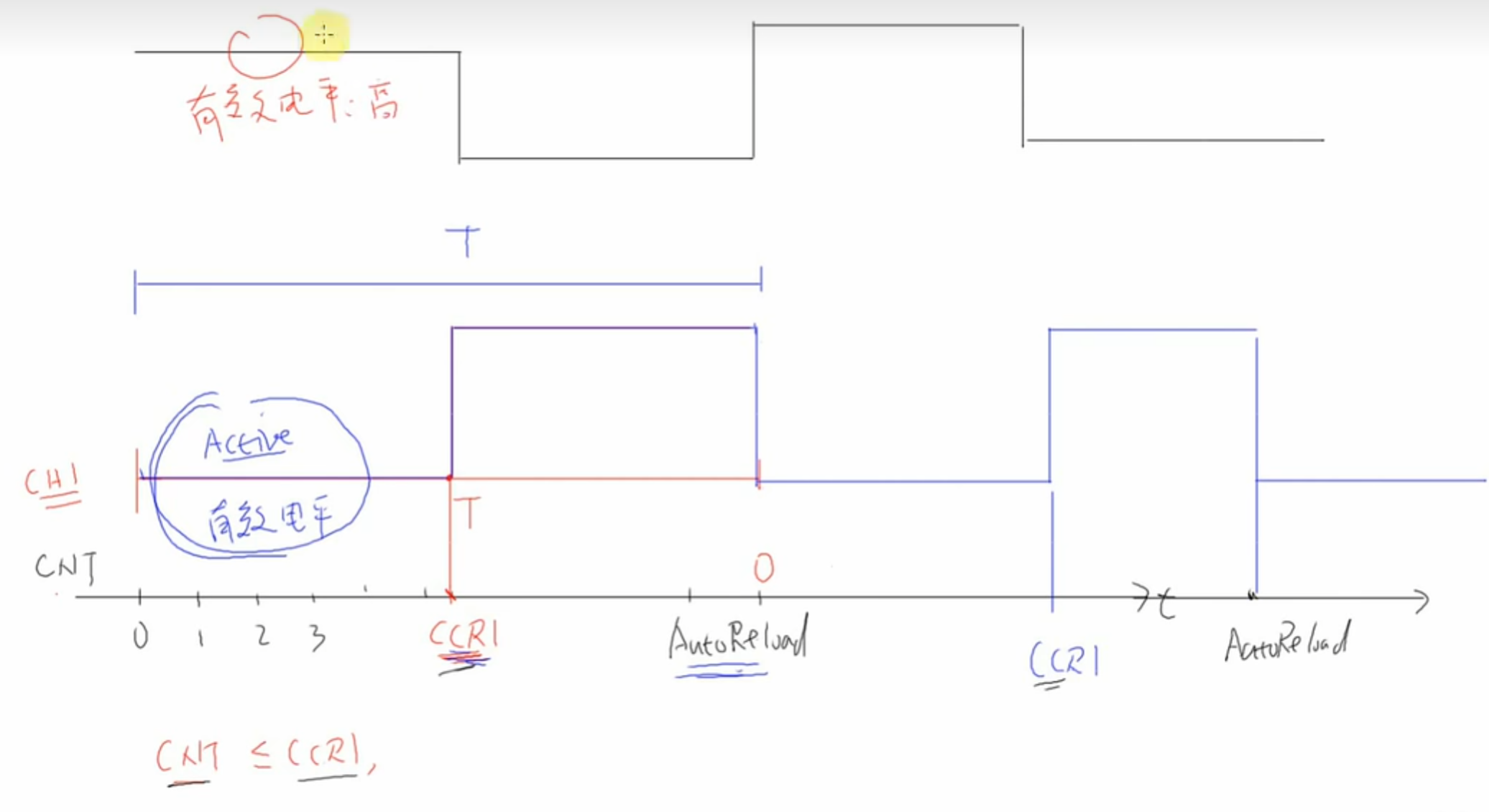

四、时序与电平翻转

（一）时序图解析

• CNT 计数：从 0 递增到 ARR（如 999 ），再重置为 0，循环往复
• 电平翻转点 ：
  • 当 CNT ≤ CCR（如 CCR = 500 ），输出 "有效电平（高）"
  • 当 CNT > CCR ，输出 "无效电平（低）"
• 周期与占空比体现 ：
  ARR 决定 "周期终点"（0 → ARR 为一个周期 ），CCR 决定 "高电平终点"（0 → CCR 为高电平时长 ），两者比值即占空比

（二）示例验证（ARR = 999，CCR = 500 ）

• 周期 T = (999 + 1)/TIMx_Clock（假设 TIMx_Clock = 72MHz，分频后为 1MHz，则 T = 1ms ）
• 占空比 duty = 500/1000 = 50% ，高电平持续 0.5ms ，低电平持续 0.5ms ，示波器可观测到 "方波"

五、总结

1. 寄存器作用 ：
   ARR 控周期、CCR 控占空比、CNT 实现计数与比较，三者配合生成 PWM 信号
2. 配置流程 ：
   CubeMX 选定时器模式 → 设 ARR（周期 ）、CCR（占空比 ）→ 代码初始化并启动 PWM
3. 时序逻辑 ：
   CNT 递增 → 与 CCR 比较控电平 → 到 ARR 重置，循环生成 PWM ，占空比由 CCR/ARR 决定

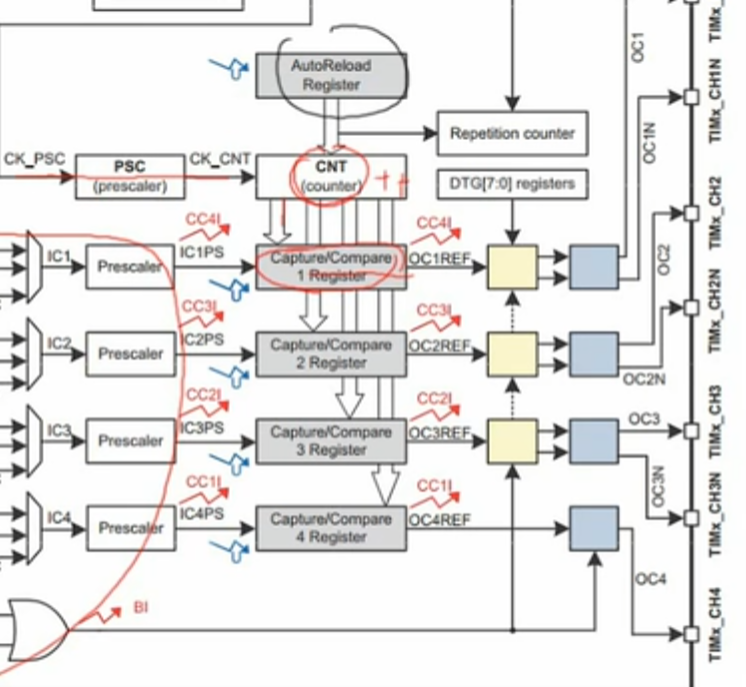

（5）全彩 LED 控制代码复习笔记

一、整体功能概述

通过 STM32 的定时器 TIM2 输出 PWM 信号，控制全彩 LED 的红（R）、绿（G）、蓝（B）三个通道，实现不同颜色的显示。可初始化全彩 LED 控制、设置指定颜色 ，还能在主循环中动态改变颜色。

二、涉及硬件与原理

（一）全彩 LED 硬件连接

全彩 LED 由红、绿、蓝三个 LED 组成，对应 STM32 引脚：

• 红色（R）：PA2，对应 TIM2_CH3
• 绿色（G）：PA15，对应 TIM2_CH1
• 蓝色（B）：PB3，对应 TIM2_CH2
  当引脚为低电平时，对应颜色 LED 发光，通过调整 PWM 占空比（即TIM_OC_InitTypeDef结构体中Pulse参数 ）调配颜色。

（二）时钟相关（结合时钟树图理解）

系统时钟等经过分频等配置，为 TIM2 提供时钟。比如从时钟树可知，相关分频设置影响最终 TIM2 时钟频率，进而影响 PWM 周期和精度，代码中通过配置定时器参数（如Counter Period等 ）确定 PWM 周期，这里Counter Period设为 1999 ，结合时钟频率决定了 PWM 周期。

三、代码模块解析

（一）头文件引入

#include "driver_timer.h"
#include "stm32f1xx_hal.h"
#include "cmsis_version.h"

引入定时器驱动、HAL 库（提供定时器 PWM 操作函数 ）、CMSIS 版本相关头文件，为后续操作提供函数和类型支持。

（二）外部变量与宏定义

extern TIM_HandleTypeDef htim2;
#define COLOR_LED_R TIM_CHANNEL_3  //红
#define COLOR_LED_G TIM_CHANNEL_1  //绿
#define COLOR_LED_B TIM_CHANNEL_2  //蓝

• extern TIM_HandleTypeDef htim2;：声明外部定义的 TIM2 句柄，用于操作定时器 TIM2 。
• 宏定义：将引脚通道与颜色对应，方便代码阅读和维护，明确红、绿、蓝分别对应 TIM2 的哪个通道。

（三）初始化函数color_led_Init

void color_led_Init(void)
{
    HAL_TIM_PWM_Start(&htim2, COLOR_LED_R);
    HAL_TIM_PWM_Start(&htim2, COLOR_LED_G);
    HAL_TIM_PWM_Start(&htim2, COLOR_LED_B);
}

• 功能：调用 HAL 库函数HAL_TIM_PWM_Start，启动 TIM2 对应通道（红、绿、蓝）的 PWM 输出，让全彩 LED 初始处于可通过 PWM 控制发光状态。
• 结合硬件：启动后，对应引脚开始输出 PWM 信号，后续可通过改变占空比控制 LED 亮度和颜色。

（四）颜色设置函数colorLed_setColor

void colorLed_setColor(uint32_t color)
{
    TIM_OC_InitTypeDef sConfigOC_R = {0};
    TIM_OC_InitTypeDef sConfigOC_G = {0};
    TIM_OC_InitTypeDef sConfigOC_B = {0};

    // 红色通道配置
    sConfigOC_R.OCMode = TIM_OCMODE_PWM1;
    sConfigOC_R.Pulse = (color >> 16) * 1999 / 255;
    sConfigOC_R.OCPolarity = TIM_OCPOLARITY_LOW;
    sConfigOC_R.OCFastMode = TIM_OCFAST_DISABLE;
    if (HAL_TIM_PWM_ConfigChannel(&htim2, &sConfigOC_R, COLOR_LED_R) != HAL_OK)
    {
        Error_Handler();
    }

    // 绿色通道配置（类似红色，略作说明）
    sConfigOC_G.OCMode = TIM_OCMODE_PWM1;
    sConfigOC_G.Pulse = ((color >> 8) & 0xff) * 1999 / 255;
    sConfigOC_G.OCPolarity = TIM_OCPOLARITY_LOW;
    sConfigOC_G.OCFastMode = TIM_OCFAST_DISABLE;
    if (HAL_TIM_PWM_ConfigChannel(&htim2, &sConfigOC_G, COLOR_LED_G) != HAL_OK)
    {
        Error_Handler();
    }

    // 蓝色通道配置（类似红色，略作说明）
    sConfigOC_B.OCMode = TIM_OCMODE_PWM1;
    sConfigOC_B.Pulse = ((color >> 0) & 0xff) * 1999 / 255;
    sConfigOC_B.OCPolarity = TIM_OCPOLARITY_LOW;
    sConfigOC_B.OCFastMode = TIM_OCFAST_DISABLE;
    if (HAL_TIM_PWM_ConfigChannel(&htim2, &sConfigOC_B, COLOR_LED_B) != HAL_OK)
    {
        Error_Handler();
    }
}

1. 结构体初始化 ：定义三个TIM_OC_InitTypeDef结构体，分别用于配置红、绿、蓝通道的 PWM 输出比较参数。
2. 参数解析 ：
   • OCMode：设为TIM_OCMODE_PWM1，是常用的 PWM 模式，计数器计数小于Pulse值时，输出有效电平（这里配合OCPolarity，有效电平为低 ）。
   • Pulse：计算方式为(对应颜色分量)*1999/255。color参数格式为0x00RRGGBB，通过移位操作（如color >> 16提取红色分量RR ），再映射到 0 - 1999 范围（因为定时器Counter Period设为 1999 ，占空比 = Pulse/2000 ），以此控制对应颜色 LED 亮度。
   • OCPolarity：设为TIM_OCPOLARITY_LOW，表示有效电平为低电平，与全彩 LED 低电平发光的硬件要求匹配。
   • OCFastMode：设为TIM_OCFAST_DISABLE，不使用快速模式。
3. 通道配置函数HAL_TIM_PWM_ConfigChannel ：将配置好的结构体参数应用到 TIM2 对应通道，若配置失败（返回值非HAL_OK ），调用Error_Handler处理（一般是进入错误死循环等 ）。

（五）主函数部分（结合主函数代码理解流程 ）

main()
{
    color_led_Init();
    uint32_t color = 0;
    colorLed_setColor(0x00ff0000);
    mdelay(1000);
    colorLed_setColor(0x00ff00);
    mdelay(1000);
    colorLed_setColor(0x00ff);
    mdelay(1000);
    while (1)
    {
        colorLed_setColor(color);
        color += 10000;
        mdelay(10);
    }
}

• 初始化 ：先调用color_led_Init初始化全彩 LED 控制，启动各通道 PWM 。
• 初始颜色设置与延时 ：依次设置红色（0x00ff0000 ）、绿色（0x00ff00 ）、蓝色（0x00ff ），每次设置后延时 1 秒，让 LED 保持对应颜色显示。
• 主循环 ：在死循环中，不断改变color变量值（每次加 10000 ），调用colorLed_setColor动态改变全彩 LED 颜色，实现颜色渐变效果，每次改变后延时 10 毫秒，控制渐变速度。
