【ARM】MDK Debug模式下Disassembly窗口介绍

1、 文档目标

主要了解Disassembly窗口中包含的内容,和如何利用Disassembly中的内容了解程序的存储和调用情况。

2、 问题场景

对于Disassembly窗口中具体包含的内容不了解,无法合理地应用Disassembly窗口中的一些汇编信息去优化代码。

3、软硬件环境

1)、软件版本:MDK 5.38a

2)、电脑环境:Windows 11

3)、外设硬件:无

4、解决方法

1、在Disassembly窗口中,包含着程序语句以及对应语句的所需要执行的汇编指令。如图4-1中可以看到test_num++这个语句对应汇编语句。

图4-1

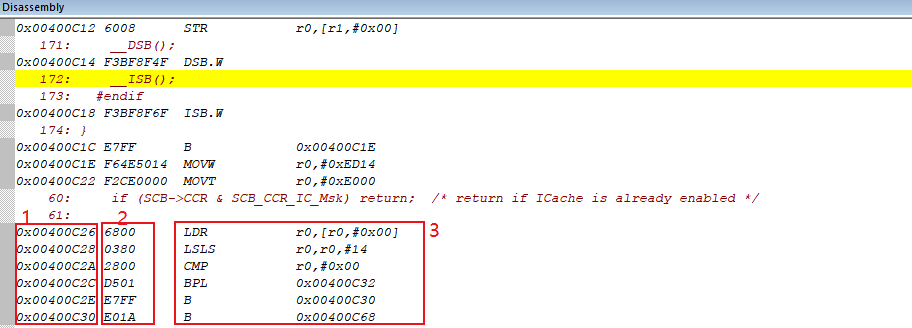

2、那么在对应的汇编指令行中,包含了三个内容(如图4-2):

1)、第1处:指令运行的内存地址。C语句下面的第一个汇编指令的内存地址就是该语句执行的起始地址。

2)、第2处:表示的是对应汇编语句的机器码

3)、第3处:对应C语句所对应的汇编语句

图4-2

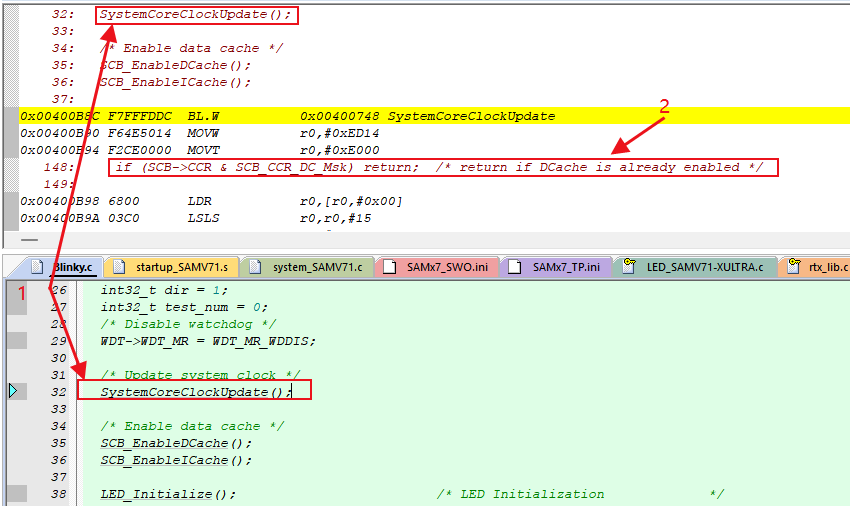

3、从Disassembly窗口中可以看到程序的运行顺序是怎么样的。如图4-3中,当程序运行到"SystemCoreClockUpdate();"这个语句的时候,在Disassembly窗口中就可以看到,继续执行程序后,会执行该函数中的"if (SCB->CCR & SCB_CCR_DC_Msk) return; "语句。

这样就可以通过Disassembly窗口去查看程序运行的逻辑是什么样的,执行顺序是怎么样的。

图4-3

4、在Disassembly窗口中,我们也可以通过查看不同语句对应的汇编语句来判断同样类型的语句,为什么有些语句执行速度会更好。

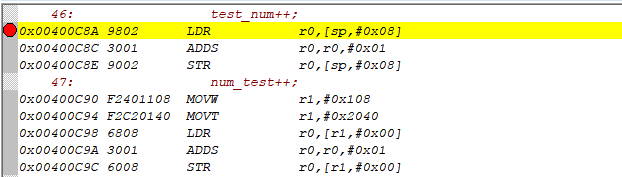

在图4-4中,test_num是一个局部变量,num_test是全局变量。同样都是对于变量进行加1。但是,所执行的汇编指令是不一样的,那么对应的C语句的执行周期也会有不同,执行的时间就会不一样。

图4-4
