1.简介

这个文章会介绍SHM32的DMA，并使用DMA和UART读取传感器数据。以sp70c毫米波雷达举例。笔者使用的是STM32F103ZET6的开发板。

2.DMA介绍

2.1什么是DMA？

DMA(Direct Memory Access，直接存储器访问)是STM32微控制器中的一个重要外设，它允许在外设（如ADC、USART、SPI等）和存储器之间，或者存储器和存储器之间直接传输数据，而无需CPU的干预。这样可以显著提高数据传输的效率，减轻CPU的负担，使得CPU可以执行其他任务。

2.2DMA的通道和优先级

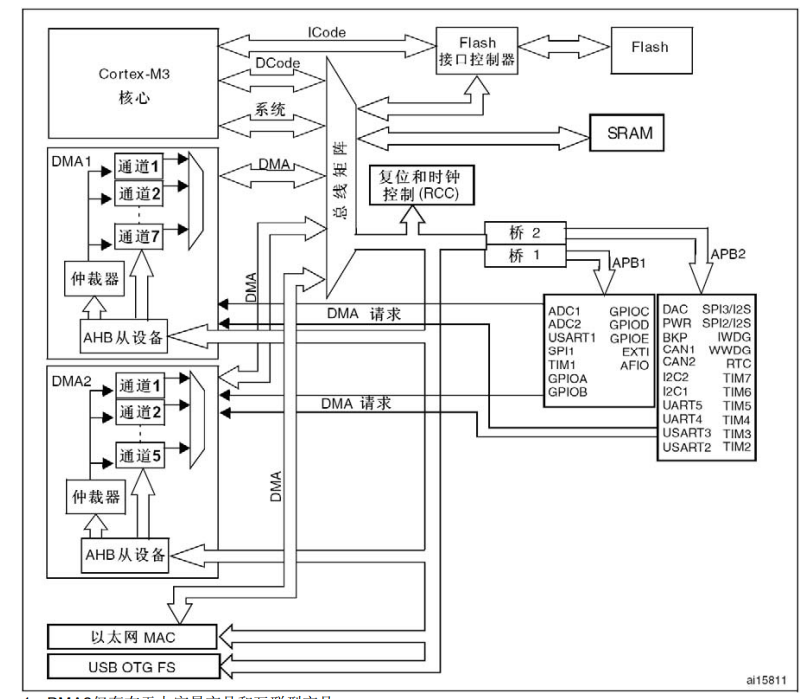

下图是DMA的框图：

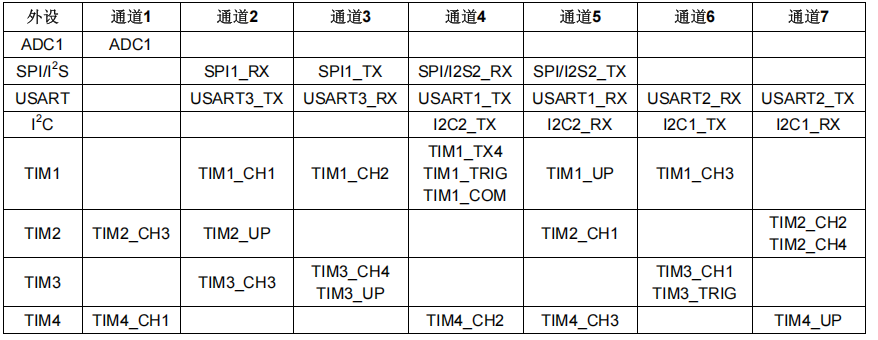

从上图可以看到，Cortex-M3核心有两个DMA。分别是DMA1和DMA2。DMA1有7个通道，DMA2有5个通道，不同的 DMA 控制器的通道对应着不同的外设请求，DMA1的7个通道对应的外设如下图所示:

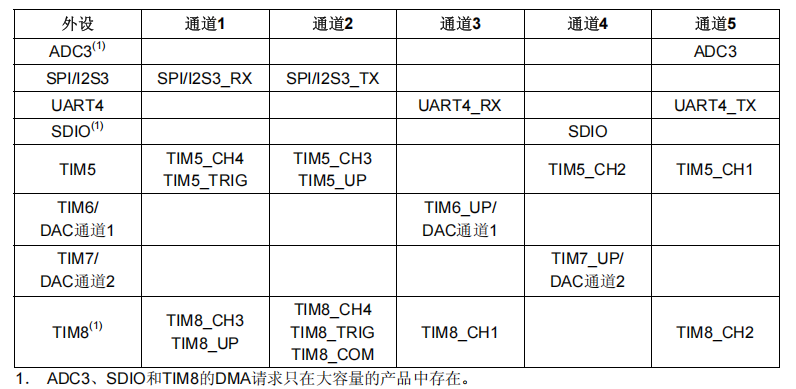

DMA2的5个通道对应的外设如下图所示：

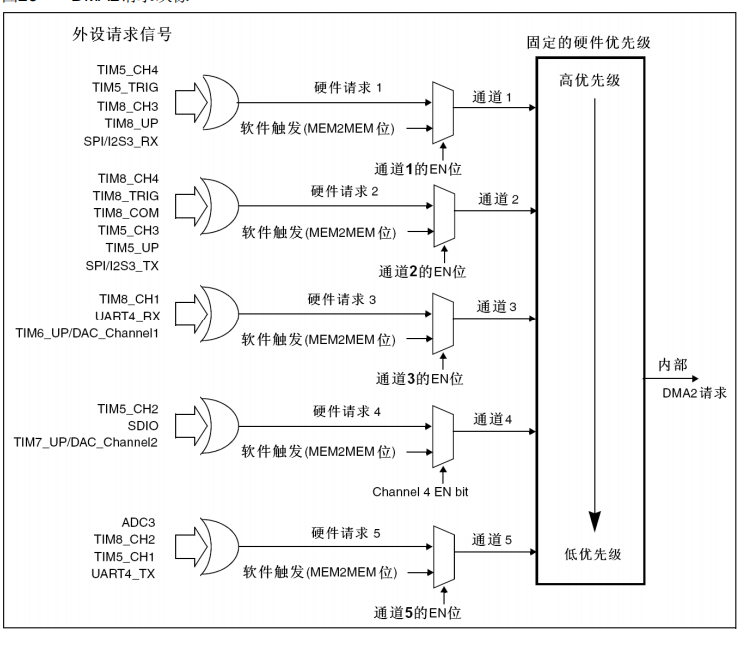

如果外设想要通过 DMA 来传输数据，必须先给 DMA 控制器发送 DMA 请求，DMA 收到请求信号之后，控制器会给外设一个应答信号，当外设应答后且 DMA 控制器收到应答信号之后，就会启动 DMA 的传输，直到传输完毕。

当有多个DMA通道同时发送请求时，仲裁器会根据预设的优先级规则（硬件固定优先级或软件可编程优先级）进行裁决，优先响应高优先级通道的传输请求。

软件优先级是在编程中可以预先设置的，分为最高级、高级、中级和低级4个等级。如果两个DMA的请求具有相同的软件优先级，此时比较硬件优先级，通道数小的优先级高，例如DMA2_CH1高于DMA2_CH3。如下图所示：

仲裁器会动态管理总线资源，确保高优先级通道的数据及时传输，同时通过中断或轮询机制协调低优先级通道的等待与恢复，避免数据丢失或总线冲突。

2.3DMA的传输模式

DMA的传输有两种模式：正常模式和循环模式。

正常模式就是当一次DMA数据传输完后，自动停止DMA 传输，然后需要手动的调用函数再启动下一次DMA的数据传输，这种方式用的多。

循环模式就是当一次DMA传输结束时，硬件自动会将传输数据量寄存器进行重装，进行下一轮的数据传输。

2.4DMA的数据对齐

STM32的DMA控制器支持不同宽度的数据传输（8位、16位、32位），但需确保源地址和目标地址的对齐方式匹配，否则可能导致数据错误或性能下降。

DMA数据对齐：像停车位一样，你的车必须停对位置！想象一下，你开着不同大小的车（数据）去停车场（内存/外设），但停车位（内存地址）有严格的规定：

数据类型	车辆比喻	对齐要求	合法地址示例	非法地址示例	违规后果
8位 (Byte)	🏍️ 摩托车	无要求（1字节对齐）	0x20000000, 0x20000001	无（所有地址合法）	无问题
16位 (Half-Word)	🚗 轿车	2字节对齐（偶数地址）	0x20000000, 0x20000002	0x20000001, 0x20000003	BusFault 或数据截断
32位 (Word)	🚛 大卡车	4字节对齐（4的倍数地址）	0x20000000, 0x20000004	0x20000001, 0x20000002, 0x20000003	数据错乱 / BusFault / 传输失败

💡 关键点：数据就像车，必须停在符合它大小的车位（对齐地址），否则会出问题！

2.5DMA的指针递增

指针递增决定DMA传输过程中源地址和目标地址是否自动偏移，适用于连续数据块的传输。

DMA指针递增：像快递员送包裹，一栋楼一栋楼跑！想象一下，DMA的指针就像一个快递员，而内存和外设的地址就像一栋栋楼的门牌号。

指针模式	比喻说明	数据宽度影响	适用场景	注意事项
固定地址模式	快递员始终往同一栋楼送货	无步进（地址不变）	ADC连续采样到同一变量	数据会覆盖，仅保留最后一次结果
内存递增模式	快递员按门牌号顺序送货	8位:+1, 16位:+2, 32位:+4	USART接收数据存入数组	必须确保内存地址对齐
双递增模式	快递员从不同仓库取货并顺序送货	双方同步步进	内存块搬移/数据重组	需严格匹配两端数据宽度

3.HAL库中常用的DMA函数

3.1DMA的初始化函数 -- HAL_DMA_Init

HAL_StatusTypeDef HAL_DMA_Init(DMA_HandleTypeDef *hdma);

功能：初始化DMA通道，配置传输方向、数据宽度、优先级等参数。

返回值：HAL_OK：初始化成功。HAL_ERROR：参数错误或初始化失败

参数：DMA_HandleTypeDef *hdma。

hdma 是一个指向DMA配置结构体的指针，其关键成员如下：

成员变量	描述	常用取值（HAL库宏）
Instance	DMA通道实例（如DMA1_Channel1）	DMA1_Channel1~DMA2_Channel7（依型号而定）
Init.Direction	数据传输方向	DMA_MEMORY_TO_PERIPH（内存→外设） DMA_PERIPH_TO_MEMORY（外设→内存） DMA_MEMORY_TO_MEMORY（内存→内存）
Init.PeriphInc	外设地址是否递增	DMA_PINC_ENABLE（递增） DMA_PINC_DISABLE（固定）
Init.MemInc	内存地址是否递增	DMA_MINC_ENABLE（递增） DMA_MINC_DISABLE（固定）
Init.PeriphDataAlignment	外设数据宽度（对齐方式）	DMA_PDATAALIGN_BYTE（8位） DMA_PDATAALIGN_HALFWORD（16位） DMA_PDATAALIGN_WORD（32位）
Init.MemDataAlignment	内存数据宽度（对齐方式）	同外设宽度选项
Init.Mode	DMA传输模式	DMA_NORMAL（单次传输） DMA_CIRCULAR（循环传输）
Init.Priority	通道优先级	DMA_PRIORITY_LOW DMA_PRIORITY_MEDIUM DMA_PRIORITY_HIGH DMA_PRIORITY_VERY_HIGH

3.2DMA的时钟使能和失能

通过宏函数控制：

__HAL_RCC_DMA1_CLK_ENABLE();    //DMA1的时钟使能
__HAL_RCC_DMA1_CLK_DISABLE();   //DMA1的时钟失能

__HAL_RCC_DMA2_CLK_ENABLE();    //DMA2的时钟使能
__HAL_RCC_DMA2_CLK_DISABLE();   //DMA2的时钟失能

3.3DMA的中断处理函数 -- HAL_DMA_IRQHandler

void HAL_DMA_IRQHandler(DMA_HandleTypeDef *hdma);

功能：DMA中断的统一处理函数，用于处理传输完成、半传输、错误等中断事件，并调用对应的回调函数。需在DMA通道的中断服务函数（如DMA1_Channel1_IRQHandler()）中调用。它会自动触发用户注册的回调函数（如HAL_DMA_TxCpltCallback()）。不同的中断触发不同的回调函数。

参数介绍过了。

3.4DMA与外设的链接宏函数

__HAL_LINKDMA(__HANDLE__, __PPP_DMA_FIELD__, __DMA_HANDLE__)

功能：用于将 DMA 控制器与外设关联起来，确保外设（如 USART、ADC、SPI 等）在需要 DMA 传输时能正确调用对应的 DMA 通道。

4.DMA的使用流程

我的传感器使用的是UART外设，下面以此举例说明：

首先，正常配置UART外设（波特率、停止位、数据位等）；

其次，查找你所使用的外设的DMA通道，比如我使用的是UART4，而UART4_RX使用的DMA2_CH3；UART4_TX不使用就不关注。

然后，匹配到了使用的DMA通道后，就进行按顺序的打开时钟、参数配置、链接外设、初始化DMA和打开DMA的中断。

然后，重写DMA的中断函数，如DMA2_Channel3_IRQHandler()，在这个函数中调用DMA的中断处理函数。然后再重写你使用的外设的相应处理函数。比如HAL_UART_RxCpltCallback()。

5.项目实战

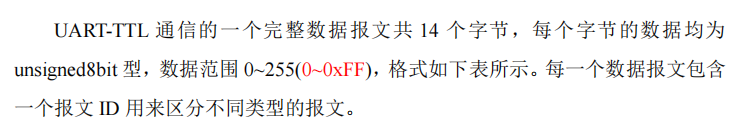

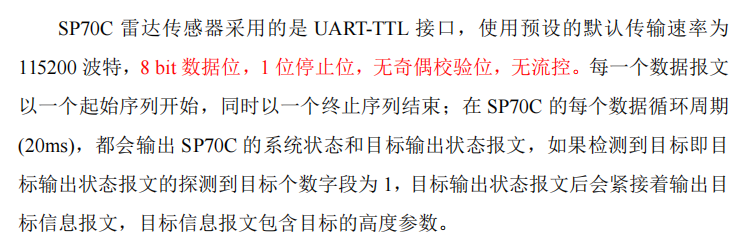

笔者使用的是一个毫米波雷达的传感器，型号是SP70C，使用的是UART协议。数据手册如下：

为什么使用DMA呢？ 按照SP70C数据手册的说明，20ms一个报文，一个报文14字节。这个数据太频繁了，换算下来数据量0.7KB/s。如果直接使用UART空闲中断的方式接收数据，就会频繁的占用CPU搬运数据，这样效率就低，因此使用DMA去搬运数据提高效率。

鉴于大家可能没有合适的传感器，我就主要把DMA和UART的初始化配置代码，在下面进行介绍，数据解析等放在项目工程里。我会一步一步介绍代码的构建。

5.1代码编写

5.1.1sp70c.h

在写一个传感器的代码时，首先定义出这个传感器所使用的引脚和中断、中断函数等，并进行宏替换，这样就增加了代码的可读性和移植性！

#ifndef __SP70C_H__
#define __SP70C_H__

#include "stm32f1xx.h"

/*	使用的是UART4，UART4_RX使用的是DMA2_CH3	*/
#define SP70C_UART				UART4
#define SP70C_UART_RX_DMA		DMA2_Channel3
#define SP70C_DMA_IRQn			DMA2_Channel3_IRQn
#define SP70C_DMA_IRQHandler	DMA2_Channel3_IRQHandler

/*	SP70C-RX ---- PC10	*/
/*	SP70C-TX ---- PC11	*/
#define SP70C_UART_TX_PORT		GPIOC
#define SP70C_UART_TX_PIN		GPIO_PIN_10
#define SP70C_UART_RX_PORT		GPIOC
#define SP70C_UART_RX_PIN		GPIO_PIN_11

#define SP70C_DATA_LENGTH		14
#define SP70C_DATA_TEMP_NUM		10

/*	宏函数	*/
#define SP70C_UART_CLK_ENABLE()				do{__HAL_RCC_UART4_CLK_ENABLE();}while(0)
#define SP70C_UART_TX_GPIO_CLK_ENABLE()		do{__HAL_RCC_GPIOC_CLK_ENABLE();}while(0)
#define SP70C_UART_RX_GPIO_CLK_ENABLE()		do{__HAL_RCC_GPIOC_CLK_ENABLE();}while(0)
#define SP70C_DMA_CLK_ENABLE()				do{__HAL_RCC_DMA2_CLK_ENABLE();}while(0)

/*	函数声明	*/
void sp70c_init(void);
float sp70c_get_rcs(void);
float sp70c_get_range(void);
float sp70c_get_vrel(void);
int sp70c_get_azimuth(void);


#endif

5.1.2sp70c传感器初始化

我们期望直接调用一个函数就完成对这个传感器的初始化，例如sp70c_init();

然而这个传感器用到了UART和DMA等，因此在这个函数中要完成所用到的资源进行初始化。如以下代码所示：

/**
  * @brief  SP70C 传感器模块初始化函数
  * @note   该函数用于初始化与 SP70C 通信相关的所有硬件和软件资源，包括：
  *         - 串口底层 GPIO 引脚初始化（TX/RX）
  *         - UART 外设初始化（波特率 115200，8N1，收发模式）
  *         - DMA 控制器初始化（用于 UART 接收）
  *         - 启动一次 DMA 异步接收，开始监听传感器数据
  *
  * @retval void：无返回值
  */
void sp70c_init(void)
{
	printf("NOTE: sp70c init....\r\n");

	/*	1.串口底层引脚初始化	*/
	sp70c_uart_msp_init();

	/*	2.串口初始化	*/
	if(sp70c_uart_init() < 0)
	{
		while(1);
	}

	/*	3.DMA初始化	*/
	if(sp70c_dma_init() < 0)
	{
		while(1);
	}

	/*	4.启动DMA接收数据	*/
	if(sp70c_start_dma_receive() < 0)
	{
		while(1);
	}

	printf("OK: sp70c init ok\r\n");
}

5.1.3sp70c的串口初始化

根据数据手册提供的信息初始化串口：

/**
  * @brief  初始化 SP70C 模块使用的 UART 外设（如 UART4）
  * @note   配置为：波特率 115200，8 数据位，1 停止位，无校验，支持收发，无硬件流控
  * @retval int 0：初始化成功；-1：初始化失败
  */
int sp70c_uart_init(void)
{
	/*	1.打开外设时钟	*/
	SP70C_UART_CLK_ENABLE();

	 /* 2. 配置 UART 参数 */
    sp70c_g_huart.Instance = SP70C_UART;                    // 指定 UART 外设，比如 UART4
    sp70c_g_huart.Init.BaudRate = 115200;                   // 波特率：115200
    sp70c_g_huart.Init.WordLength = UART_WORDLENGTH_8B;     // 数据位：8 bit
    sp70c_g_huart.Init.StopBits = UART_STOPBITS_1;          // 停止位：1 bit
    sp70c_g_huart.Init.Parity = UART_PARITY_NONE;           // 校验位：无校验
    sp70c_g_huart.Init.Mode = UART_MODE_TX_RX;              // 模式：收发模式（全双工）
    sp70c_g_huart.Init.HwFlowCtl = UART_HWCONTROL_NONE;     // 无硬件流控（如 RTS/CTS）
    sp70c_g_huart.Init.OverSampling = UART_OVERSAMPLING_16; // 过采样：16 倍（标准，稳定）

    /* 3. 调用 HAL 库初始化 UART */
    if (HAL_UART_Init(&sp70c_g_huart) != HAL_OK)
    {
        // 初始化失败，可打印调试信息（调试用，发布时可注释掉）
        printf("ERR: sp70c_uart_init\r\n");
        return -1;  // 返回错误码
    }
    else
    {
        // 初始化成功
        printf("OK: sp70c_uart_init\r\n");
        return 0;  // 返回成功
    }
}

/**
  * @brief  初始化 SP70C 传感器 UART 的底层 GPIO 引脚（TX 和 RX）
  * @note   包括：
  *         - 使能 TX 和 RX 引脚的 GPIO 时钟
  *         - 配置 TX 引脚为复用推挽输出（AF_PP），用于 UART 发送
  *         - 配置 RX 引脚为复用输入（AF_INPUT），用于 UART 接收
  *         - 设置上拉电阻、GPIO速度等参数
  * @retval 无
  */
void sp70c_uart_msp_init(void)
{
	/*	1. 使能 UART TX 和 RX 引脚的 GPIO 时钟	*/
	SP70C_UART_TX_GPIO_CLK_ENABLE();
	SP70C_UART_RX_GPIO_CLK_ENABLE();

	/*	2. 配置GPIO	*/
	GPIO_InitTypeDef gpio = {0};
	gpio.Pin = SP70C_UART_TX_PIN;			// UART的TX引脚
	gpio.Mode = GPIO_MODE_AF_PP;			// 复用功能，推挽输出（用于 UART TX）
	gpio.Pull = GPIO_PULLUP;				// 上拉模式
	gpio.Speed = GPIO_SPEED_FREQ_MEDIUM;	// GPIO 速度：中等（也可选 HIGH）
	HAL_GPIO_Init(SP70C_UART_TX_PORT, &gpio);

	gpio.Pin = SP70C_UART_RX_PIN;			// UART的RX引脚
	gpio.Mode = GPIO_MODE_AF_INPUT;			// 复用功能，输入模式（用于 UART RX）
	HAL_GPIO_Init(SP70C_UART_RX_PORT, &gpio);
}

5.1.4sp70c的DMA初始化

在配置好UART之后，进行DMA的配置：打开时钟，基本参数配置，打开DMA中断，与外设链接，编写中断函数。

/**
  * @brief  初始化用于 UART 接收的 DMA 控制器
  * @note   配置如下：
  *         - 使能 DMA 时钟
  *         - 设置 DMA 从外设（UART RX）搬运数据到内存
  *         - 数据对齐：字节对齐
  *         - 模式：普通模式（非循环）
  *         - 优先级：中等
  * @retval int 0：初始化成功；-1：初始化失败
  */
int sp70c_dma_init(void)
{
	/*	1.打开DMA时钟	*/
	SP70C_DMA_CLK_ENABLE();

	/*	2.配置DMA	*/
	sp70c_g_hdma.Instance = SP70C_UART_RX_DMA;				 //使用的DMA通道
	sp70c_g_hdma.Init.Direction = DMA_PERIPH_TO_MEMORY;      // 数据方向：外设 -> 内存（UART接收）
    sp70c_g_hdma.Init.PeriphInc = DMA_PINC_DISABLE;          // 外设地址不递增（固定为UART数据寄存器）
    sp70c_g_hdma.Init.MemInc = DMA_MINC_ENABLE;              // 内存地址递增（接收多字节数据）
    sp70c_g_hdma.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;  // 外设数据宽度：1 字节
    sp70c_g_hdma.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;     // 内存数据宽度：1 字节
    sp70c_g_hdma.Init.Mode = DMA_NORMAL;                     // 循环模式
    sp70c_g_hdma.Init.Priority = DMA_PRIORITY_MEDIUM;        // 中等优先级

	/*  3. DMA与UART绑定	*/
	__HAL_LINKDMA(&sp70c_g_huart, hdmarx, sp70c_g_hdma);

	/*	4. 打开DMA中断	*/
	HAL_NVIC_SetPriority(SP70C_DMA_IRQn, 2, 2); // 根据实际DMA中断号修改
    HAL_NVIC_EnableIRQ(SP70C_DMA_IRQn);

	/*  5. 初始化 DMA */
	if(HAL_DMA_Init(&sp70c_g_hdma) != HAL_OK)
	{
		printf("ERR: sp70c_dma_init\r\n");
        return -1;
	}
	else
	{
		printf("OK: sp70c_dma_init\r\n");
        return 0;
	}
}


/**
  * @brief  DMA 中断服务函数（通常是 HAL 默认封装，用户一般不需要修改）
  * @note   当 DMA 传输发生中断（如传输完成、错误等）时，硬件会跳转到此函数。
  *         此函数内部调用了 HAL 提供的默认 DMA 中断处理函数：HAL_DMA_IRQHandler()，
  *         它会处理中断标志、调用回调等。一般用户无需修改此函数。
  *
  * @retval void：无返回值
  */
void SP70C_DMA_IRQHandler(void)
{
	HAL_DMA_IRQHandler(&sp70c_g_hdma);
}

5.1.5开启UART的DMA数据传输

基本的配置好以后，就编写数据传输函数，每调用一次这个函数，数据就进行一次传输。当数据传输完成之后，就会触发中断，进入到中断服务函数。在中断服务函数中，会根据中断的标志位自动的调用相应的处理函数。比如串口接收数据完成，就调用HAL_UART_RxCpltCallback()函数。

一般地，这种函数都是虚函数，需要我们根据自己的想法重写函数。代码如下：

/**
  * @brief  启动一次 DMA 异步接收，从 UART 接收数据到缓冲区
  * @note   该函数使用 HAL_UART_Receive_DMA() 启动 DMA 接收，数据接收是异步的，
  *         即函数调用后立即返回，实际的数据接收由 DMA 在后台完成。
  *         当接收完成后，HAL 会调用回调函数 HAL_UART_RxCpltCallback()。
  *
  * @retval int
  *         - 0：DMA 接收启动成功
  *         - -1：DMA 接收启动失败（HAL_UART_Receive_DMA 返回非 HAL_OK）
  */
int sp70c_start_dma_receive(void)
{
	memset(sp70c_g_rx_temp, 0, sizeof(sp70c_g_rx_temp));
	if(HAL_UART_Receive_DMA(&sp70c_g_huart, sp70c_g_rx_temp, sizeof(sp70c_g_rx_temp)) == HAL_OK)
	{
		return 0;
	}
	else
	{
		printf("ERR: start dma receive data\r\n");
		return -1;
	}
}


/**
  * @brief  UART DMA 接收完成回调函数
  * @note   当 UART 通过 DMA 接收完指定长度的数据后，HAL 库会自动调用此函数。
  *         此函数用于判断是否是目标 UART（SP70C_UART），然后对接收到的数据
  *         进行解析处理，包括解析目标状态、目标信息，并打印结果。
  *         最后会重新启动 DMA 接收，实现循环接收。
  *
  * @param  huart：指向 UART 句柄的指针，由 HAL 自动传入
  * @retval void：无返回值
  */
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance == SP70C_UART)
	{
		/*	解析数据	*/
		printf("OK: read sp70c data ok\r\n");

		sp70c_parse_target_status();

		if(sp70c_g_data_pack.target_num > 0)
		{
			sp70c_parse_target_info();
			sp70c_print_data_pack();
		}
		else
		{
			memset(&sp70c_g_data_pack, 0, sizeof(sp70c_g_data_pack));
		}

		/*	开启DMA接收	*/
		sp70c_start_dma_receive();
	}
}

我的做法是，DMA接收数据完成之后，进行数据解析，完成之后再进行数据接收，再解析.....

基本上主要的UART和DMA的配置就是以上的代码，数据解析的代码，没有体现在上面。完整的代码放在下面。

5.1.6sp70c.c

#include "stdio.h"
#include "string.h"

#include "sp70c.h"


/*	数据类型定义	*/
typedef struct
{
	float rcs;						//目标反射截面积
	float range;					//目标距离，单位，m
	float vrel;						//目标速度，单位，m/s
	int azimuth;					//目标方位角
	unsigned char target_index;		//目标序号
}sp70c_target_info_t;

typedef struct
{
	unsigned char target_num;			//目标个数
	sp70c_target_info_t target_info;	//目标信息
}sp70c_data_pack_t;


/*	全局变量		*/
UART_HandleTypeDef sp70c_g_huart = {0};	//uart的句柄
DMA_HandleTypeDef sp70c_g_hdma = {0};	//dma的句柄
unsigned char sp70c_g_rx_temp[SP70C_DATA_LENGTH*SP70C_DATA_TEMP_NUM] = {0};		//数据的接收缓冲区
sp70c_data_pack_t sp70c_g_data_pack = {0};		//存放解析的数据

/**
  * @brief  初始化 SP70C 模块使用的 UART 外设（如 UART4）
  * @note   配置为：波特率 115200，8 数据位，1 停止位，无校验，支持收发，无硬件流控
  * @retval int 0：初始化成功；-1：初始化失败
  */
int sp70c_uart_init(void)
{
	/*	1.打开外设时钟	*/
	SP70C_UART_CLK_ENABLE();

	 /* 2. 配置 UART 参数 */
    sp70c_g_huart.Instance = SP70C_UART;                    // 指定 UART 外设，比如 UART4
    sp70c_g_huart.Init.BaudRate = 115200;                   // 波特率：115200
    sp70c_g_huart.Init.WordLength = UART_WORDLENGTH_8B;     // 数据位：8 bit
    sp70c_g_huart.Init.StopBits = UART_STOPBITS_1;          // 停止位：1 bit
    sp70c_g_huart.Init.Parity = UART_PARITY_NONE;           // 校验位：无校验
    sp70c_g_huart.Init.Mode = UART_MODE_TX_RX;              // 模式：收发模式（全双工）
    sp70c_g_huart.Init.HwFlowCtl = UART_HWCONTROL_NONE;     // 无硬件流控（如 RTS/CTS）
    sp70c_g_huart.Init.OverSampling = UART_OVERSAMPLING_16; // 过采样：16 倍（标准，稳定）

    /* 3. 调用 HAL 库初始化 UART */
    if (HAL_UART_Init(&sp70c_g_huart) != HAL_OK)
    {
        // 初始化失败，可打印调试信息（调试用，发布时可注释掉）
        printf("ERR: sp70c_uart_init\r\n");
        return -1;  // 返回错误码
    }
    else
    {
        // 初始化成功
        printf("OK: sp70c_uart_init\r\n");
        return 0;  // 返回成功
    }
}

/**
  * @brief  初始化 SP70C 传感器 UART 的底层 GPIO 引脚（TX 和 RX）
  * @note   包括：
  *         - 使能 TX 和 RX 引脚的 GPIO 时钟
  *         - 配置 TX 引脚为复用推挽输出（AF_PP），用于 UART 发送
  *         - 配置 RX 引脚为复用输入（AF_INPUT），用于 UART 接收
  *         - 设置上拉电阻、GPIO速度等参数
  * @retval 无
  */
void sp70c_uart_msp_init(void)
{
	/*	1. 使能 UART TX 和 RX 引脚的 GPIO 时钟	*/
	SP70C_UART_TX_GPIO_CLK_ENABLE();
	SP70C_UART_RX_GPIO_CLK_ENABLE();

	/*	2. 配置GPIO	*/
	GPIO_InitTypeDef gpio = {0};
	gpio.Pin = SP70C_UART_TX_PIN;			// UART的TX引脚
	gpio.Mode = GPIO_MODE_AF_PP;			// 复用功能，推挽输出（用于 UART TX）
	gpio.Pull = GPIO_PULLUP;				// 上拉模式
	gpio.Speed = GPIO_SPEED_FREQ_MEDIUM;	// GPIO 速度：中等（也可选 HIGH）
	HAL_GPIO_Init(SP70C_UART_TX_PORT, &gpio);

	gpio.Pin = SP70C_UART_RX_PIN;			// UART的RX引脚
	gpio.Mode = GPIO_MODE_AF_INPUT;			// 复用功能，输入模式（用于 UART RX）
	HAL_GPIO_Init(SP70C_UART_RX_PORT, &gpio);
}

/**
  * @brief  初始化用于 UART 接收的 DMA 控制器
  * @note   配置如下：
  *         - 使能 DMA 时钟
  *         - 设置 DMA 从外设（UART RX）搬运数据到内存
  *         - 数据对齐：字节对齐
  *         - 模式：普通模式（非循环）
  *         - 优先级：中等
  * @retval int 0：初始化成功；-1：初始化失败
  */
int sp70c_dma_init(void)
{
	/*	1.打开DMA时钟	*/
	SP70C_DMA_CLK_ENABLE();

	/*	2.配置DMA	*/
	sp70c_g_hdma.Instance = SP70C_UART_RX_DMA;				 //使用的DMA通道
	sp70c_g_hdma.Init.Direction = DMA_PERIPH_TO_MEMORY;      // 数据方向：外设 -> 内存（UART接收）
    sp70c_g_hdma.Init.PeriphInc = DMA_PINC_DISABLE;          // 外设地址不递增（固定为UART数据寄存器）
    sp70c_g_hdma.Init.MemInc = DMA_MINC_ENABLE;              // 内存地址递增（接收多字节数据）
    sp70c_g_hdma.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;  // 外设数据宽度：1 字节
    sp70c_g_hdma.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;     // 内存数据宽度：1 字节
    sp70c_g_hdma.Init.Mode = DMA_NORMAL;                     // 循环模式
    sp70c_g_hdma.Init.Priority = DMA_PRIORITY_MEDIUM;        // 中等优先级

	/*  3. DMA与UART绑定	*/
	__HAL_LINKDMA(&sp70c_g_huart, hdmarx, sp70c_g_hdma);

	/*	4. 打开DMA中断	*/
	HAL_NVIC_SetPriority(SP70C_DMA_IRQn, 2, 2); // 根据实际DMA中断号修改
    HAL_NVIC_EnableIRQ(SP70C_DMA_IRQn);

	/*  5. 初始化 DMA */
	if(HAL_DMA_Init(&sp70c_g_hdma) != HAL_OK)
	{
		printf("ERR: sp70c_dma_init\r\n");
        return -1;
	}
	else
	{
		printf("OK: sp70c_dma_init\r\n");
        return 0;
	}
}

/**
  * @brief  启动一次 DMA 异步接收，从 UART 接收数据到缓冲区
  * @note   该函数使用 HAL_UART_Receive_DMA() 启动 DMA 接收，数据接收是异步的，
  *         即函数调用后立即返回，实际的数据接收由 DMA 在后台完成。
  *         当接收完成后，HAL 会调用回调函数 HAL_UART_RxCpltCallback()。
  *
  * @retval int
  *         - 0：DMA 接收启动成功
  *         - -1：DMA 接收启动失败（HAL_UART_Receive_DMA 返回非 HAL_OK）
  */
int sp70c_start_dma_receive(void)
{
	memset(sp70c_g_rx_temp, 0, sizeof(sp70c_g_rx_temp));
	if(HAL_UART_Receive_DMA(&sp70c_g_huart, sp70c_g_rx_temp, sizeof(sp70c_g_rx_temp)) == HAL_OK)
	{
		return 0;
	}
	else
	{
		printf("ERR: start dma receive data\r\n");
		return -1;
	}
}

/**
  * @brief  解析接收到的目标信息数据帧
  * @note   该函数在全局接收缓冲区 sp70c_g_rx_temp[] 中查找特定的目标信息帧头，
  *         校验帧尾完整性后，解析出目标索引、RCS、距离、方位角、相对速度等信息，
  *         并存储到全局数据结构 sp70c_g_data_pack.target_info 中。
  *
  * @retval int
  *         - 0：解析成功
  *         - -1：未找到有效帧头 或 帧不完整 或 数据越界
  */
int sp70c_parse_target_info(void)
{
	int start_pos = 0;		//开始标识位置

	/*	查找开始标识	*/
	while((!(sp70c_g_rx_temp[start_pos] == 0xAA && sp70c_g_rx_temp[start_pos + 1] == 0xAA && \
		     sp70c_g_rx_temp[start_pos + 2] == 0x0C && sp70c_g_rx_temp[start_pos + 3] == 0x07)))
	{
		if(start_pos > sizeof(sp70c_g_rx_temp) - SP70C_DATA_LENGTH)
		{
			return -1;
		}
		start_pos++;
	}

	/*	判断数据帧是否完整	*/
	if(!(sp70c_g_rx_temp[start_pos + SP70C_DATA_LENGTH - 2] == 0x55 && sp70c_g_rx_temp[start_pos + SP70C_DATA_LENGTH - 1] == 0x55))
	{
		return -1;
	}

	/*	解析目标输出信息	*/
	sp70c_g_data_pack.target_info.target_index = sp70c_g_rx_temp[start_pos + 4];
	sp70c_g_data_pack.target_info.rcs = sp70c_g_rx_temp[start_pos + 5] * 0.5 - 50;
	sp70c_g_data_pack.target_info.range = (sp70c_g_rx_temp[start_pos + 6] * 0x100 + sp70c_g_rx_temp[start_pos + 7]) * 0.01;
	sp70c_g_data_pack.target_info.azimuth = sp70c_g_rx_temp[start_pos + 8] * 2 - 90;
	sp70c_g_data_pack.target_info.vrel = (sp70c_g_rx_temp[start_pos + 9] * 256 + sp70c_g_rx_temp[start_pos + 10]) * 0.05 - 35;

	return 0;
}

/**
  * @brief  解析接收到的目标状态数据帧
  * @note   该函数在全局接收缓冲区 sp70c_g_rx_temp[] 中查找特定的目标状态帧头，
  *         校验帧尾完整性后，解析出目标数量信息，并存储到全局数据结构 sp70c_g_data_pack.target_num 中。
  *
  * @retval int
  *         - 0：解析成功
  *         - -1：未找到有效帧头 或 帧不完整 或 数据越界
  */
int sp70c_parse_target_status(void)
{
	int start_pos = 0;		//开始标识位置

	/*	查找开始标识	*/
	while((!(sp70c_g_rx_temp[start_pos] == 0xAA && sp70c_g_rx_temp[start_pos + 1] == 0xAA && \
		     sp70c_g_rx_temp[start_pos + 2] == 0x0B && sp70c_g_rx_temp[start_pos + 3] == 0x07)))
	{
		if(start_pos > sizeof(sp70c_g_rx_temp) - SP70C_DATA_LENGTH)
		{
			return -1;
		}
		start_pos++;
	}

	/*	判断数据帧是否完整	*/
	if(!(sp70c_g_rx_temp[start_pos + SP70C_DATA_LENGTH - 2] == 0x55 && sp70c_g_rx_temp[start_pos + SP70C_DATA_LENGTH - 1] == 0x55))
	{
		return -1;
	}

	/*	解析目标输出状态	*/
	sp70c_g_data_pack.target_num = sp70c_g_rx_temp[start_pos + 4];

	return 0;
}

/**
  * @brief  打印解析后的目标数据包内容
  * @note   该函数用于将全局变量 sp70c_g_data_pack 中解析得到的目标信息（如目标序号、RCS、距离、速度、方位角等）
  *         通过串口（printf）打印输出，便于调试和观察传感器返回的目标数据。
  *         通常在数据解析成功后调用此函数，将关键信息显示在串口助手等工具中。
  *
  * @retval void 无返回值
  */
void sp70c_print_data_pack(void)
{
	printf("data:\r\n");
	printf("目标序号:%d\r\n", sp70c_g_data_pack.target_info.target_index);
	printf("目标反射截面积:%.2f\r\n", sp70c_g_data_pack.target_info.rcs);
	printf("目标距离:%.2f m\r\n", sp70c_g_data_pack.target_info.range);
	printf("目标速度:%.2f m/s\r\n", sp70c_g_data_pack.target_info.vrel);
	printf("目标方位角:%d\r\n", sp70c_g_data_pack.target_info.azimuth);
	printf("\r\n");
}

/**
  * @brief  UART DMA 接收完成回调函数
  * @note   当 UART 通过 DMA 接收完指定长度的数据后，HAL 库会自动调用此函数。
  *         此函数用于判断是否是目标 UART（SP70C_UART），然后对接收到的数据
  *         进行解析处理，包括解析目标状态、目标信息，并打印结果。
  *         最后会重新启动 DMA 接收，实现循环接收。
  *
  * @param  huart：指向 UART 句柄的指针，由 HAL 自动传入
  * @retval void：无返回值
  */
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance == SP70C_UART)
	{
		/*	解析数据	*/
		printf("OK: read sp70c data ok\r\n");
//		printf("data:\r\n");
//		for(int i = 0; i < SP70C_DATA_sp70c_g_rx_temp_NUM ; i++)
//		{
//			for(int j = 0; j < SP70C_DATA_LENGTH; j++)
//			{
//				printf("%02X ", sp70c_g_rx_temp[i*14 + j]);
//			}
//			printf("\r\n");
//		}
//		printf("\r\n");

		sp70c_parse_target_status();

		if(sp70c_g_data_pack.target_num > 0)
		{
			sp70c_parse_target_info();
			sp70c_print_data_pack();
		}
		else
		{
			memset(&sp70c_g_data_pack, 0, sizeof(sp70c_g_data_pack));
		}

		/*	开启DMA接收	*/
		sp70c_start_dma_receive();
	}
}

/**
  * @brief  DMA 中断服务函数（通常是 HAL 默认封装，用户一般不需要修改）
  * @note   当 DMA 传输发生中断（如传输完成、错误等）时，硬件会跳转到此函数。
  *         此函数内部调用了 HAL 提供的默认 DMA 中断处理函数：HAL_DMA_IRQHandler()，
  *         它会处理中断标志、调用回调等。一般用户无需修改此函数。
  *
  * @retval void：无返回值
  */
void SP70C_DMA_IRQHandler(void)
{
	HAL_DMA_IRQHandler(&sp70c_g_hdma);
}

/**
  * @brief  SP70C 传感器模块初始化函数
  * @note   该函数用于初始化与 SP70C 通信相关的所有硬件和软件资源，包括：
  *         - 串口底层 GPIO 引脚初始化（TX/RX）
  *         - UART 外设初始化（波特率 115200，8N1，收发模式）
  *         - DMA 控制器初始化（用于 UART 接收）
  *         - 启动一次 DMA 异步接收，开始监听传感器数据
  *
  * @retval void：无返回值
  */
void sp70c_init(void)
{
	printf("NOTE: sp70c init....\r\n");

	/*	1.串口底层引脚初始化	*/
	sp70c_uart_msp_init();

	/*	2.串口初始化	*/
	if(sp70c_uart_init() < 0)
	{
		while(1);
	}

	/*	3.DMA初始化	*/
	if(sp70c_dma_init() < 0)
	{
		while(1);
	}

	/*	4.启动DMA接收数据	*/
	if(sp70c_start_dma_receive() < 0)
	{
		while(1);
	}

	printf("OK: sp70c init ok\r\n");
}

/**
  * @brief  获取解析后的目标反射截面积（Radar Cross Section）
  * @note   该值由 sp70c_parse_target_info() 解析得到，单位可能是 dBsm
  * @retval float：目标 RCS 值
  */
float sp70c_get_rcs(void)
{
	return sp70c_g_data_pack.target_info.rcs;
}

/**
  * @brief  获取解析后的目标距离
  * @note   单位：米（m），由 sp70c_parse_target_info() 解析得到
  * @retval float：目标距离值
  */
float sp70c_get_range(void)
{
	return sp70c_g_data_pack.target_info.range;
}

/**
  * @brief  获取解析后的目标相对速度
  * @note   单位：米每秒（m/s），由 sp70c_parse_target_info() 解析得到
  * @retval float：目标相对速度值
  */
float sp70c_get_vrel(void)
{
	return sp70c_g_data_pack.target_info.vrel;
}

/**
  * @brief  获取解析后的目标方位角
  * @note   单位：度（°），由 sp70c_parse_target_info() 解析得到
  * @retval int：目标方位角值（可能是 int 类型，根据原代码中的 %d 打印推断）
  */
int sp70c_get_azimuth(void)
{
	return sp70c_g_data_pack.target_info.azimuth;
}

6.结尾

这是我的学习记录笔记，仅供参考学习。

STM32HAL库--UART+DMA读取传感器
