深入理解 SurfaceFlinger —— 概述

SurfaceFlinger 系列文章持续更新中（公众号：阿豪讲Framework）：

本文基于 AOSP android-15.0.0_r20 版本源码和 pixel6 手机分析。

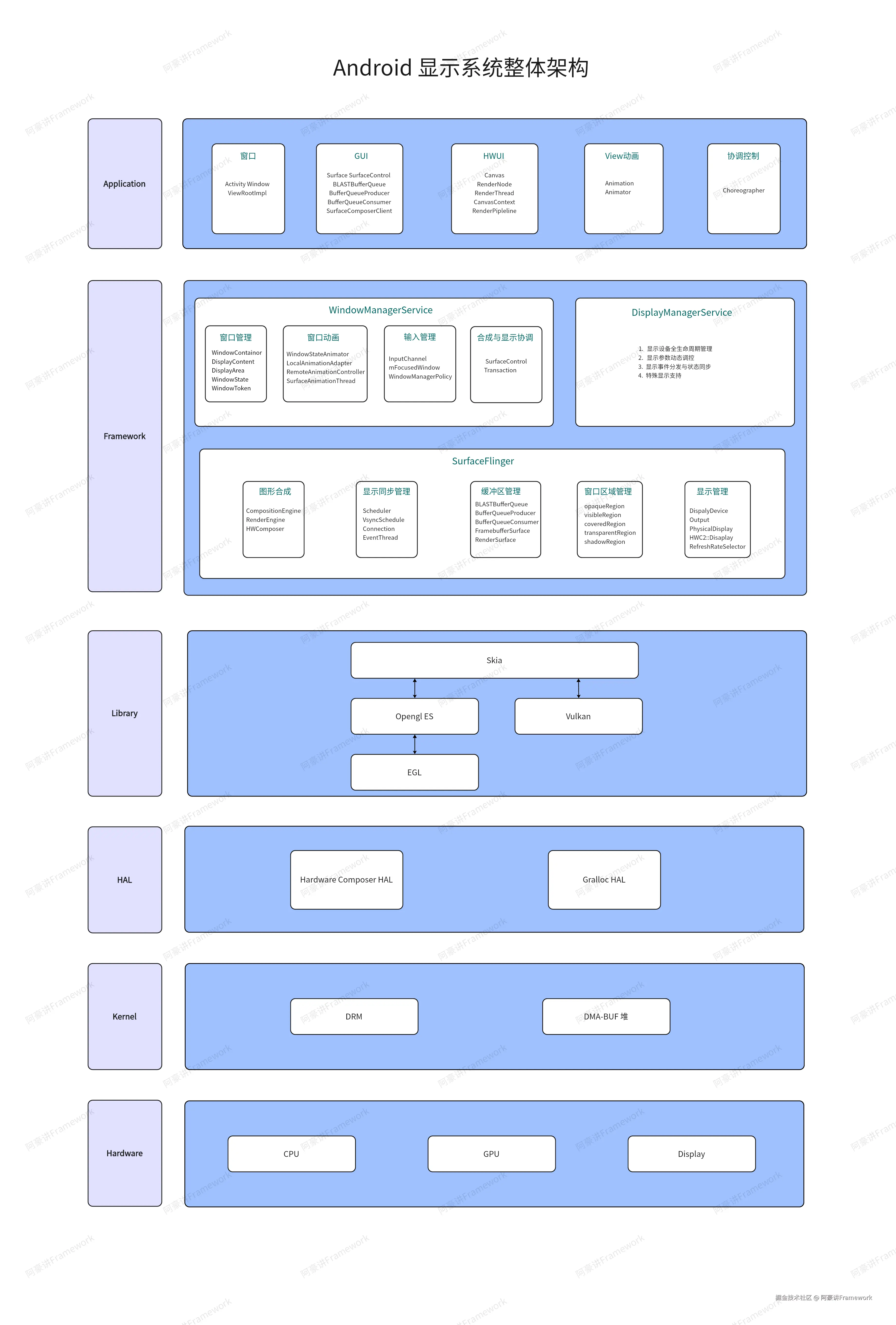

1. SurfaceFlinger 在显示系统的位置

SurfaceFlinger 是 Android 图形系统的核心引擎，承担着 合成、同步、资源管理 等核心职责。其性能直接决定系统流畅度与能效，尤其在多窗口、高刷新率等场景下是不可替代的底层基石。开发者需深入理解其机制，以优化显示性能或解决显示异常问题。

SurfaceFlinger 在整个显示系统中是一个承上启下的角色：

管理应用图形数据（Surface 与 BufferQueue）
- 每个应用窗口（如 Activity、状态栏）对应一个 Surface，它是应用绘制的画板，通过 Canvas 或 OpenGL ES 写入图形数据
- Surface 内部通过 BufferQueue 管理与 SurfaceFlinger 的数据交互：
  - 应用（生产者）：通过 dequeueBuffer 获取空闲缓冲区，绘制完成后通过 queueBuffer 提交到队列
  - SurfaceFlinger（消费者）：从 BufferQueue 的队列头获取已提交的缓冲区（状态：Queued → Acquired），用于后续合成
- 这一机制解耦了应用绘制与显示合成，并支持多 Buffer 避免阻塞
响应窗口管理与事务更新
- WindowManager 创建窗口时分配 SurfaceControl，应用通过它更新窗口属性（位置、透明度等）
- 属性变更以 Transaction 形式批量提交
同步绘制节奏（VSync 信号）
- SurfaceFlinger 通过 Choreographer 向应用分发 VSync 信号，触发应用在下一个刷新周期开始绘制，避免帧率与刷新率失步导致的卡顿或撕裂

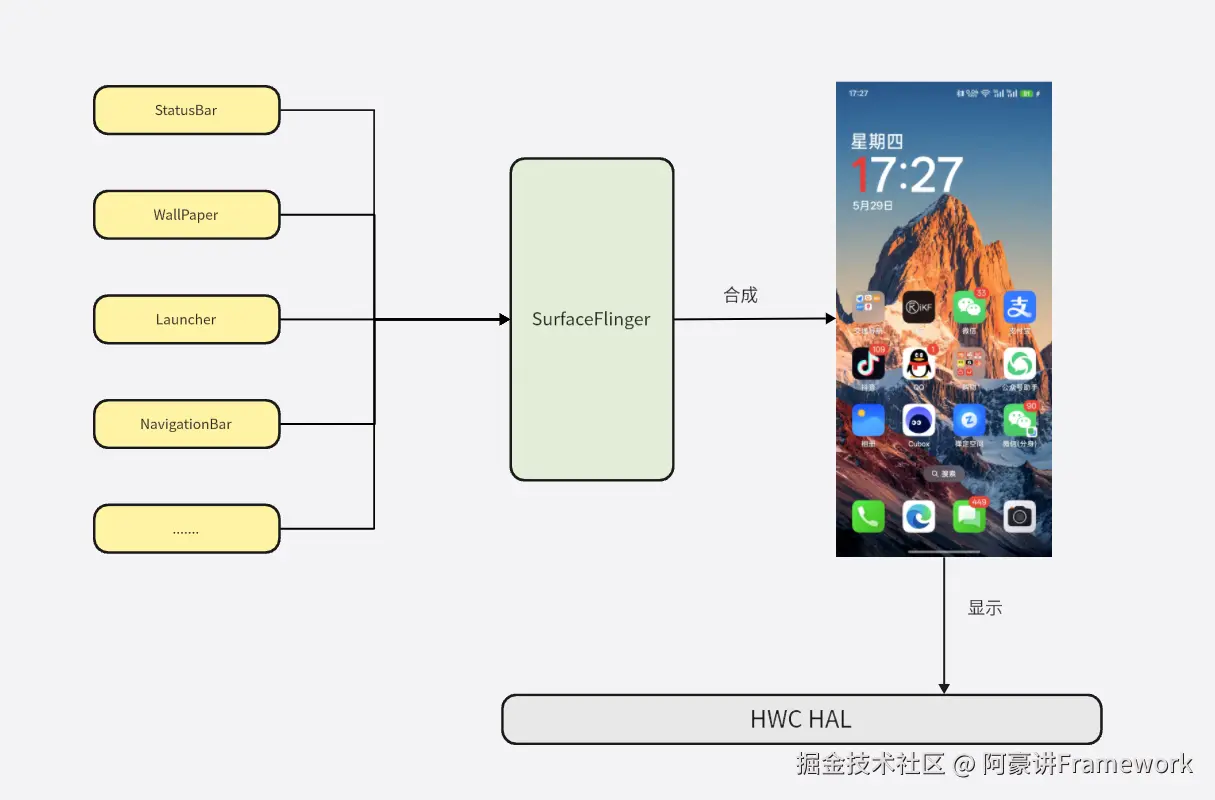

SurfaceFlinger 将所有 Layer（对应 Surface）合成为最终帧，通过两种方式：
- GPU 合成（RenderEngine）：使用 OpenGL ES/Vulkan 处理复杂特效（如旋转、缩放），灵活性高但会和 App 绘制过程抢占 GPU 资源，同时功耗高。
- 硬件合成（HWC）：通过 Hardware Composer HAL 直接调用显示硬件（如 DSP）合成，效率高、功耗低，但受硬件限制，不支持复杂效果。
典型合成策略：HWC 优先处理简单 Layer（如视频播放），复杂操作回退到 GPU

缓冲区与显示硬件的桥梁
- 合成后的帧通过 Gralloc 模块分配的缓冲区传递到显示控制器（Display Controller）。
- SurfaceFlinger 调用 Output::present 将 Buffer 给到 HWC HAL 完成显示，利用 VSync 信号同步提交到屏幕，确保无撕裂
资源管理与多屏适配
- 管理图形缓冲区生命周期（释放/复用），减少内存分配开销。
- 支持多屏幕输出（如扩展屏）、动态分辨率切换，通过 HAL 抽象层适配不同显示硬件

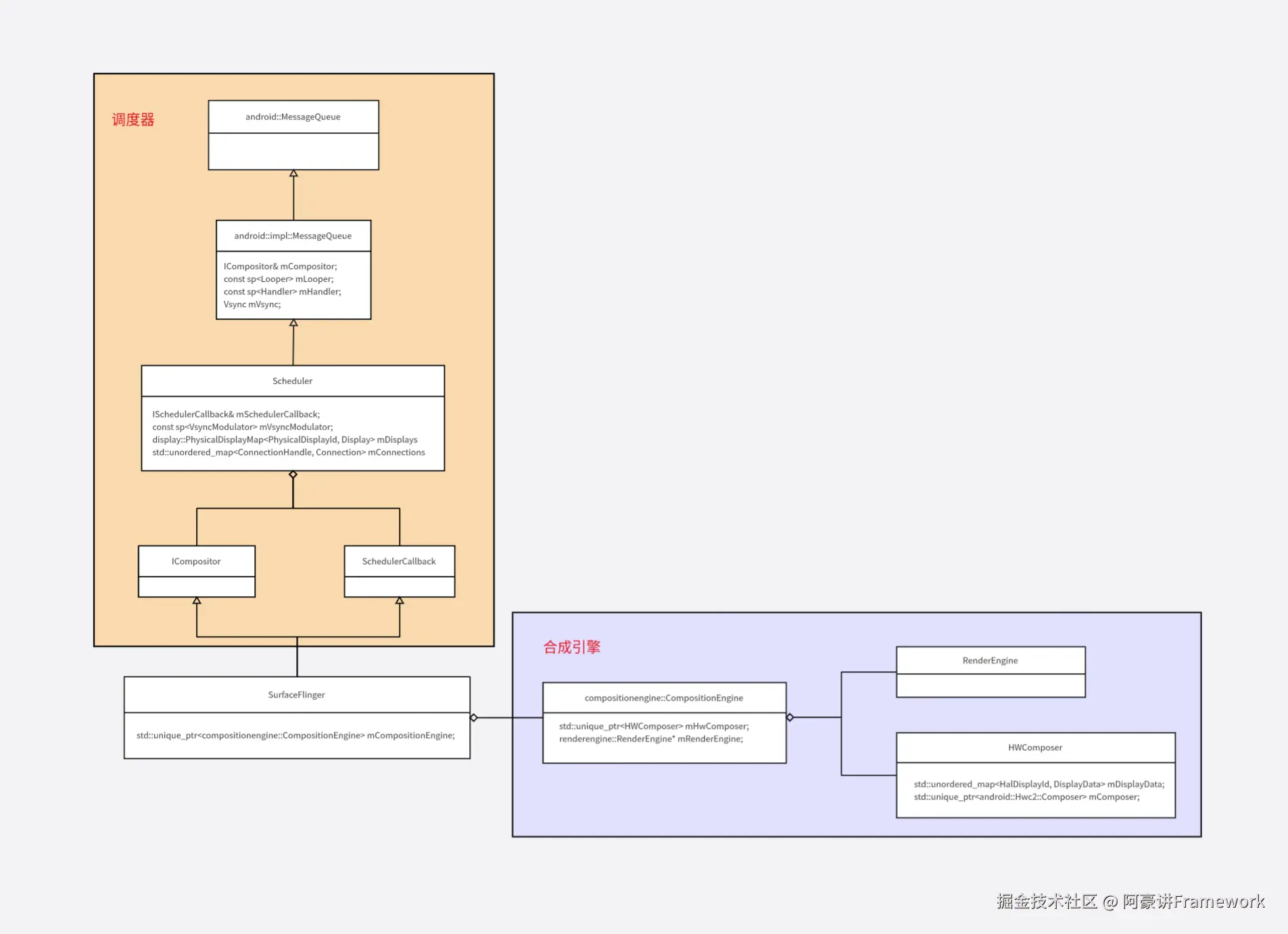

功能上可以把 SurfaceFlinger 相关成员划分为 4个部分：

显示同步管理（VSync）
- 接收显示设备的 VSync 信号，协调应用绘制与屏幕刷新的时序，避免画面撕裂。
- 通过 EventThread 线程处理 VSync 事件，触发合成流程
- 屏幕刷新率管理
缓冲区管理（BufferQueue）
- 通过 BufferQueue 机制协调生产者（应用）与消费者（SurfaceFlinger）：
  - 应用作为生产者，将图像数据写入后缓冲区（Back Buffer）。
  - SurfaceFlinger 作为消费者，读取缓冲区并合成到前缓冲区（Front Buffer）。
- 采用双/三缓冲机制，避免绘制过程中的显示闪烁
窗口层级与区域裁剪
- 管理窗口的 Z-order 序列，计算重叠区域的可见性（如 VisibleRegion、DirtyRegion）。
- 动态识别脏区域（DirtyRegion），仅更新变化部分以提升性能
显示设备管理
- 显示设备的抽象与分类
- 显示设备的生命周期管理

除了这些核心功能，SurfaceFlinger 还有一些有意思的特性：
