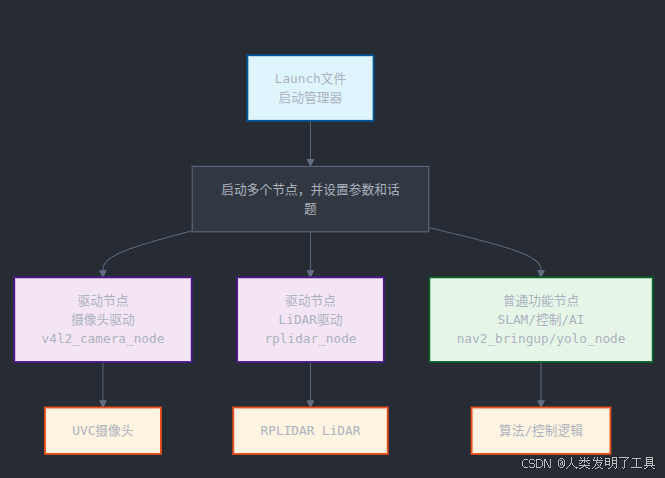

1. ROS 驱动、节点、Launch

2. 相机

2.1. UVC（USB Video Class）

USB 设备类标准，专门用于视频设备（如摄像头）与主机（如电脑、嵌入式系统）之间的通信。

1. 免驱支持: 只要是 UVC 兼容的摄像头，插入电脑即可被识别（即插即用）
2. 跨平台兼容: 支持 Windows、Linux、macOS、Android、ROS 等
3. 标准化协议: 规范了视频格式（如 MJPEG、YUY2、H.264）、分辨率、帧率、控制命令（如曝光、白平衡）等
4. 广泛应用: 常见于 USB 摄像头、网络摄像头、工业相机、机器人视觉系统

2.2. CSI Camera（Camera Serial Interface）

专为嵌入式系统和移动设备设计的高速、低功耗的摄像头模块。它通过 MIPI CSI（Mobile Industry Processor Interface Camera Serial Interface）标准与主机处理器（如 SoC）直接连接。

2.3. v4l2-ctl（Video for Linux 2）

一个 命令行工具，用于控制和查询 Linux 系统中支持 V4L2（Video for Linux 2） 标准的视频设备（如摄像头）。它是 v4l-utils 软件包的一部分，广泛用于调试、配置和查看 USB 摄像头（尤其是 UVC 摄像头）的参数。

2.3.1. 安装：

sudo apt update
sudo apt install v4l-utils

验证：

v4l2-ctl --version

2.3.2. 常见命令

功能	命令	说明
列出视频设备	v4l2-ctl --list-devices	显示所有摄像头设备及 /dev/videoX 路径
列出所有格式	v4l2-ctl -d /dev/video0 --list-formats-ext	列出支持的分辨率、帧率、像素格式
获取当前格式	v4l2-ctl -d /dev/video0 --get-fmt-video	显示当前设置的分辨率、像素格式等
设置分辨率和像素格式	v4l2-ctl -d /dev/video0 --set-fmt-video=width=1920,height=1080,pixelformat=MJPG	选择分辨率和像素格式（如 YUYV, MJPG, RG10）
抓取单帧图片	v4l2-ctl -d /dev/video0 --stream-mmap --stream-count=1 --stream-to=frame.raw	抓取一帧保存为 frame.raw
抓取多帧并保存	v4l2-ctl -d /dev/video0 --stream-mmap --stream-count=10 --stream-to=out.raw	抓取多帧连续数据
设置帧率	v4l2-ctl -d /dev/video0 --set-parm=30	设置目标帧率（需驱动支持）
查询当前帧率	v4l2-ctl -d /dev/video0 --get-parm	显示当前帧率和捕获参数
列出控件	v4l2-ctl -d /dev/video0 --list-ctrls	列出所有可调节参数（曝光、增益、白平衡等）
设置曝光	v4l2-ctl -d /dev/video0 --set-ctrl=exposure_absolute=500	设置曝光值（不同摄像头范围不同）
自动曝光开关	v4l2-ctl -d /dev/video0 --set-ctrl=exposure_auto=1	1 表示自动，0 表示手动
设置增益	v4l2-ctl -d /dev/video0 --set-ctrl=gain=10	设置模拟/数字增益
自动白平衡开关	v4l2-ctl -d /dev/video0 --set-ctrl=white_balance_automatic=0	关闭自动白平衡
设置白平衡	v4l2-ctl -d /dev/video0 --set-ctrl=white_balance_temperature=4500	手动设置色温
连续预览（终端输出）	v4l2-ctl -d /dev/video0 --stream-mmap --stream-count=0	无限流输出（可配合管道转到 mplayer 或 ffplay）

---

2.4. GStreamer

GStreamer 是一个开源的、跨平台的底层 多媒体处理框架，用于构建高效的音频、视频处理流水线（Pipeline）。它广泛应用于嵌入式系统、桌面应用、流媒体服务和机器人开发中，特别是在 NVIDIA Jetson（如 Orin Nano） 平台上，是处理摄像头、编码、解码、推流的首选工具。

2.4.1. 基本语法结构

gst-launch-1.0 [选项] <元素1> ! <元素2> ! <元素3> ... ! <元素N>

2.4.2. 常用命令

用途	命令示例	说明
查看可用插件	gst-inspect-1.0	列出所有已安装的 GStreamer 插件
查看某插件信息	gst-inspect-1.0 nvarguscamerasrc	显示插件的属性、参数、支持的格式
摄像头实时预览（CSI 摄像头）	gst-launch-1.0 nvarguscamerasrc sensor-id=0 ! nveglglessink	从 CSI 摄像头读取并直接显示
摄像头预览 + 缩放	gst-launch-1.0 nvarguscamerasrc ! nvvidconv ! "video/x-raw,width=640,height=480" ! nveglglessink	缩放视频到指定分辨率显示
保存为 JPG 图片	gst-launch-1.0 nvarguscamerasrc num-buffers=1 ! nvjpegenc ! filesink location=frame.jpg	截取一帧并保存为 JPG
保存为 MP4 视频（H.264 编码）	gst-launch-1.0 nvarguscamerasrc ! nvv4l2h264enc ! h264parse ! qtmux ! filesink location=video.mp4	保存视频为 MP4 格式
USB 摄像头实时预览	gst-launch-1.0 v4l2src device=/dev/video0 ! videoconvert ! autovideosink	从 USB 摄像头读取并显示
播放本地 MP4 文件	gst-launch-1.0 filesrc location=video.mp4 ! qtdemux ! h264parse ! avdec_h264 ! autovideosink	解码 MP4 并播放
播放 RTSP 流	gst-launch-1.0 rtspsrc location=rtsp://ip/stream ! rtph264depay ! h264parse ! avdec_h264 ! autovideosink	播放 H.264 编码的 RTSP 视频流
网络推流（H.264 → UDP）	gst-launch-1.0 nvarguscamerasrc ! nvv4l2h264enc ! rtph264pay ! udpsink host=192.168.1.100 port=5000	从摄像头采集并推送到远程主机
网络接收（UDP → 显示）	gst-launch-1.0 udpsrc port=5000 caps="application/x-rtp,media=video,encoding-name=H264" ! rtph264depay ! avdec_h264 ! autovideosink	接收 UDP 视频并播放

2.4.3. gscam （GStreamer Camera Driver for ROS）

摄像头驱动包（ ROS/ROS2 节点），利用 GStreamer 多媒体框架来捕获视频流，并将其发布为 ROS 中的标准图像消息（如 sensor_msgs/Image），从而让 ROS 系统可以处理来自摄像头的图像数据。

---

2.5. 像素格式（Pixel Format）

格式名称	FourCC / 缩写	位深度	存储方式	说明与用途
RGB888	RGB3 / BGR3	24-bit	每像素 3 字节 (R,G,B)	无压缩，彩色图，常用于图像处理。
RGBA8888	RGB4 / BGR4	32-bit	每像素 4 字节，含 Alpha 通道	透明度支持，GUI 或视频特效。
YUYV	YUYV / YUY2	16-bit	YUV 4:2:2	常见于 USB 摄像头，亮度+色度交错存储。
UYVY	UYVY	16-bit	YUV 4:2:2	与 YUYV 类似，U/Y 交换顺序。
NV12	NV12	12-bit	YUV 4:2:0，平面存储，UV 交错	Jetson 硬件加速常用格式（ISP 输出）。
NV21	NV21	12-bit	YUV 4:2:0，平面存储，VU 交错	Android 摄像头常见格式。
I420	I420 / YUV420	12-bit	YUV 4:2:0，3 平面	图像编码、视频压缩前处理。
GRAY8	GREY	8-bit	单通道灰度图	工业相机、机器视觉。
Bayer RGGB	RGGB	8-bit	Bayer 原始传感器数据	相机 ISP 输入，需去马赛克。
Bayer BGGR	BGGR	8-bit	Bayer 原始传感器数据	另一种 Bayer 排列方式。
Bayer GBRG	GBRG	8-bit	Bayer 原始传感器数据	另一种 Bayer 排列方式。
Bayer GRBG	GRBG	8-bit	Bayer 原始传感器数据	另一种 Bayer 排列方式。
Bayer RG10	RG10	10-bit	Bayer 原始传感器数据，高精度	工业相机、高分辨率相机（如 IMX477、IMX708）。
Bayer RG12	RG12	12-bit	Bayer 原始传感器数据	高动态范围拍摄。
MJPEG	MJPG	压缩	JPEG 帧序列	节省带宽，USB 摄像头常用。
H.264	H264	压缩	视频码流	网络传输、录像存储。
