STM32——软硬件I2C

通过串口HEX数据包通信。定义3个字节数据包，从单片机向外挂模块发送。第一个字节：读写，读1写0；第二个字节：地址；第三个字节：数据。若发送数据包0x00,0x06,0xAA:在0x06地址写入0xAA，模块接收后执行写入操作；若发送数据包0x01,0x06,0x00:读取0x06地址下的数据，第三个字节无效，模块接收后，再发送一个字节，返回0x06地址下的数据即可。

缺点：

①串口为两根通信线的全双工协议，但是需要的只是一根信号线的双向写入或者读取数据，如此一根通信线会处于空闲状态，浪费资源；

②没有应答机制，每发送/接收一个字节，需要一个应答；

③一根通信线无法同时接多个模块；

④串口是异步时序，对于传输速率严格，容易在传输出错。

改良：

使用同步协议，加时钟线指导读写，减少对硬件电路的依赖

I2C（Inter IC Bus）是由Philips公司开发的一种通用数据总线
两根通信线：SCL（Serial Clock串行时钟线）、SDA（Serial Data串行数据线）
同步，半双工
带数据应答
支持总线挂载多设备（一主多从、多主多从）

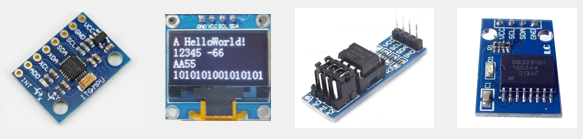

使用I2C协议的模块

①MPU6050模块，可进行姿态测量

②OLED模块，可显示字符图片等信息

③AT24C02存储器模块，可存储数据

④DS3231实时时钟模块

I2C如何实现功能？硬件和软件上如何规定？

1.2 硬件电路（硬件规定）

所有I2C设备的SCL连在一起，SDA连在一起
设备的SCL和SDA均要配置成开漏输出模式（可输出引脚电平，高电平为高阻态，低电平接VSS）
SCL和SDA各添加一个上拉电阻，阻值一般为4.7KΩ左右（弱上拉）
一主多从模式：

CPU（单片机）为总线主机，任何时候对SCL完全控制，空闲状态时可主动对SDA控制，只有在从机发送数据和从机应答时，主机才会转交SDA控制权给从机。

从机权利小，在任何时刻对SCL时钟线被动读取，不允许主动对SDA数据线控制，只有主机发送读取从机命令后或者从机应答时，从机才可短暂获取SDA控制权。

1.3 I2C时序基本单元（软件规定）

**空闲状态：**SCL和SDA由外挂上拉电阻拉高至高电平状态

主机产生起始和终止条件

1.3.1 起始条件S：

SCL高电平期间，SDA从高电平切换到低电平

从机捕获SCL高电平，SDA下降沿信号时，进行自身复位，等待主机召唤；在SDA低电平状态，主机将SCL拽到低电平方便占用总线和拼接时序基本单元

1.3.2 终止条件P：

SCL高电平期间，SDA从低电平切换到高电平

SCL先回弹至高电平，SDA再回弹至高电平，产生上升沿触发终止条件，之后SDA和SCL都是高电平，回归空闲状态

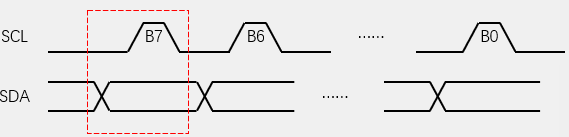

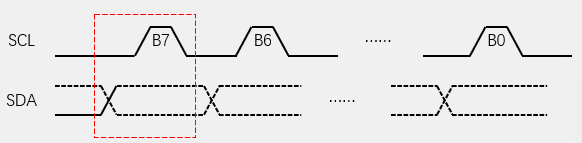

1.3.3 发送一个字节：主机发送数据，从机读取数据

SCL低电平 期间，主机将数据位依次放到SDA线上**（高位先行）** ，然后释放SCL至高电平，从机在SCL高电平 期间读取数据位，所以SCL高电平期间SDA不允许有数据变化 ，依次循环上述过程8次，即可发送一个字节

发送一个字节，主机发送，整个时序中SDA和SCL全权主机掌控，从机被动读取。

①最开始，SCL低电平 ，主机发送0拉低SDA至低电平，发送1放手SDA回弹至高电平（主机将数据放在SDA上 ）（在SCL低电平期间，允许改变SDA电平）
②当SDA高/低电平稳定，主机松手时钟线，SCL回弹至高电平，在SCL高电平 期间，从机读取SDA （一般在SCL上升沿时刻，从机已经读取完成），因此SDA不允许变化
③SCL处于高电平一段时间后，主机继续拉低SCL，SCL低电平 ，传输下一位，主机需要在SCL下降沿之后把数据放在SDA上（主机对SCL有控制权，因此只需要在SCL低电平任意时刻把数据放在SDA上即可）
④数据放在SDA之后，主机再次松手SCL，SCL回弹至高电平，从机读取SDA上数据，之后，主机拉低SCL至低电平，将数据放在SDA上，主机松开SCL，从机读取SDA数据......
⑤在SCL同步下，依次进行主机发送和从机接收，循环8次，发送8位数据（一个字节）
⑥高位先行，因此，第一位是一个字节的最高位B7，最后发送最低位B0（与串口不同：低位先行）
⑦由于时钟线SCL进行同步，若主机一个字节发送一半，SDA和SCL电平不变，传输暂停。

1.3.4 接收一个字节：从机发送数据，主机读取数据

SCL低电平期间，从机将数据位依次放到SDA线上**（高位先行）** ，然后释放SCL回弹至高电平，主机将在SCL高电平期间读取数据位，所以SCL 高电平期间 SDA 不允许有数据变化 ，依次循环上述过程8次，即可接收一个字节

（主机在接收之前，需要释放SDA至高电平）

①释放SDA=切换成输入模式（所有设备包括主机都始终处于输入模式，当主机需要发送时，主动拉低SDA；当主机被动接收时，必须先释放SDA，避免影响其他发送进程）

②总线是线与特征：任何一个设备拉低，总线为低电平

SCL全程由主机控制，SDA主机在接收前释放交由从机控制

发送一个字节：SCL低电平从机放数据 ，SCL高电平主机读数据

①主机接收之前释放SDA至高电平，从机获取SDA控制权，从机拉低SDA发送0，放手SDA发送1

②由于SCL时钟是主机控制，因此从机数据变换基本上在SCL下降沿进行，主机在SCL高电平任意时刻读取

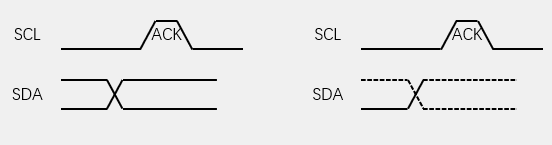

1.3.5 发送应答（发送一位）：

主机在接收 完一个字节之后，在下一个时钟发送一位数据，数据0表示应答，数据1表示非应答

接收一个字节之后，给从机发送一个应答位，用来判断从机是否继续发送。若主机应答，从机继续发送；若主机不应答，从机释放SDA，交出SDA控制权，以便主机之后的操作

1.3.6 接收应答（接收一位）：

主机在发送 完一个字节之后，在下一个时钟接收一位数据，判断从机是否应答，数据0表示应答，数据1表示非应答**（主机在接收之前，需要释放** SDA）

发送一个字节之后，紧跟着接收应答的时序，用来判断从机是否收到数据。若从机收到数据，在应答位（主机释放SDA时）从机把SDA下拉，在SCL高电平期间，主机读取应答位（0接收到，1未接受到）

*解释：

①SCL低电平：发送ACK应答，从机就下拉SDA线到低电平；如果从机发送NACK非应答，从机就释放SDA线（让上拉电阻拉高）

②SCL高电平：关键采样时刻，刚刚释放SDA的主机在这个期间读取SDA状态：

SDA低电平0：应答ACK

SDA高电平1：非应答NACK

*问题：

为什么应答0（低电平）是ACK？为什么能看到？

特定时刻：你担心"如果SDA数据为0，应答不就看不到了吗？" 这个担心混淆了数据位和应答位发生的时间点。在传输8位数据时，SDA上的0确实是数据0。但在第9个时钟脉冲的高电平期间，SDA上的0有完全不同的含义，它不是数据位，它是专门的应答信号位。发送器知道现在是在读应答，而不是数据。
角色反转与强制拉低：在第9个时钟脉冲期间，主机主动释放了SDA线（让它默认是高）。如果从机想要ACK，它必须主动地、用力地把SDA线拉低到0。这个动作是强制的、明确的。

①主机释放SDA -> SDA 默认变高 (1 - 表示NACK)。

②从机想要ACK -> 从机主动拉低 SDA -> SDA 变低 (0)。

③主机在第9个SCL高电平时，看到SDA是低 (0)，就知道："哦，从机用力拉低了线，它在明确地告诉我ACK！" 它不会把这个0误认为是之前的数据0，因为它知道现在是在应答时隙。

④如果从机什么都不做（释放SDA），上拉电阻会把SDA拉高(1)，发送器就解读为NACK。

为什么设计成低电平是ACK？

①物理实现简单：在开漏输出的I2C总线上，拉低信号（产生一个强制的0）比驱动一个强制的1更容易、更可靠（靠上拉电阻自然回高就是1）。从机只需在需要ACK时短暂地"接地"一下（拉低）即可。

②明确性：低电平是一个"主动动作"（需要器件驱动），而高电平是"被动状态"（靠电阻拉回）。用主动动作来表示"确认收到"更符合逻辑。

1.3.7总结一下应答过程（主机发送数据给从机为例）：

1.主机发送完8位数据（控制SCL，在SCL低时设置SDA）。

2.主机产生第9个SCL脉冲（低电平）。

3.主机释放SDA线（内部切换到输入模式，不再驱动SDA，SDA靠上拉电阻变高）。

4.从机（作为接收方）在SCL低电平时：

①如果成功收到字节 -> 拉低SDA线 (准备发送ACK)。

②如果没收到/出错/不是地址 -> 不拉低SDA线 (释放它，让它保持高，准备发送NACK)。

5.SCL线被主机拉高（第9个脉冲的高电平）。

6.主机在这个SCL高电平期间读取SDA线：

①读到 0 (低电平) -> 从机拉低了，ACK！继续传输。

②读到 1 (高电平) -> 从机没拉低，NACK！停止传输（可能重试或报错）。

7.主机拉低SCL，为下一次传输（或停止条件）做准备。

8.从机释放SDA线（如果它之前拉低了的话）。

1.4 I2C完整时序（时序基本单元拼接）

1.4.1 核心前提：

1**.**主机： 发起通信、控制时钟（SCL）的设备（通常是 STM32）。

2.**从机：**响应主机请求的设备（如 EEPROM、传感器等），有唯一的 7 位或 10 位地址。

地址字节： 主机发送的第一个字节总是地址字节。它包含：

从机地址 (7位或高8位中的7位)：指定要和哪个从机通信。

读写位 (1位，最低位 - LSB)：

0：表示主机写数据到从机 (Write)。

1：表示主机要从从机读数据 (Read)。

4.ACK/NACK：每个字节（包括地址字节和每个数据字节）传输后，接收方必须发送一个 ACK (0) 或 NACK (1) 信号。

5.起始 (S) 和停止 (P) 条件：由主机产生，标志通信的开始和结束。

1.4.2 指定地址写（Random Write/Byte Write）

对于指定设备（Slave Address从机地址），在指定地址（Reg Address寄存器地址）下，写入指定数据（Data）

目的： 将数据写入从机存储空间的某个特定地址。
时序步骤：

1.主机产生 START 条件 (S)。

2.主机发送地址字节 (Address Byte)：

7 位从机地址 + 写位 (0) 。告诉目标从机 ："我要向你写数据！"

从机收到地址匹配且是写操作，在第9个时钟脉冲 发送 ACK (0) 。

3.主机发送内存地址字节 (Memory Address Byte)：

告诉从机："我要把数据写到你的哪个位置？" (例如 EEPROM 的 0x0050)。

从机收到地址字节，发送 ACK (0)。 (如果地址空间大，可能需要2个地址字节，每个后都有ACK)。

4.主机发送数据字节 (Data Byte)：

发送要写入该指定地址的数据 。

从机收到数据字节，发送 ACK (0) 。

5.(可选) 主机可以继续发送更多数据字节：

如果从机支持顺序写 (Sequential Write)，内部地址指针会自动递增，下一个数据字节会写到下一个地址。 每个数据字节后从机都发送 ACK。

6.主机产生 STOP 条件 (P)：

结束写操作。从机收到 STOP 后，通常会开始将数据写入非易失存储器（如 EEPROM），此时总线空闲。

通俗理解：就像寄快递

①S起始条件：你（主机）拿起电话打给快递公司（总线）。

②地址字节(写)：你报出仓库（从机）的地址和说"我要寄件"（写位0）。仓库确认收到请求（ACK）。

③内存地址字节：你告诉仓库管理员"请把这个包裹存到A区3号货架"（特定地址）。管理员确认位置有效（ACK）。

④数据字节：你把包裹（数据）交给管理员。管理员签收（ACK）。

⑤P：你挂断电话。管理员开始把包裹存放到指定货架。

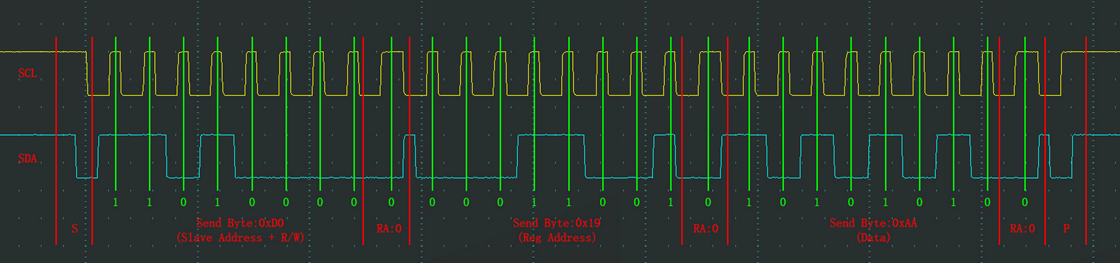

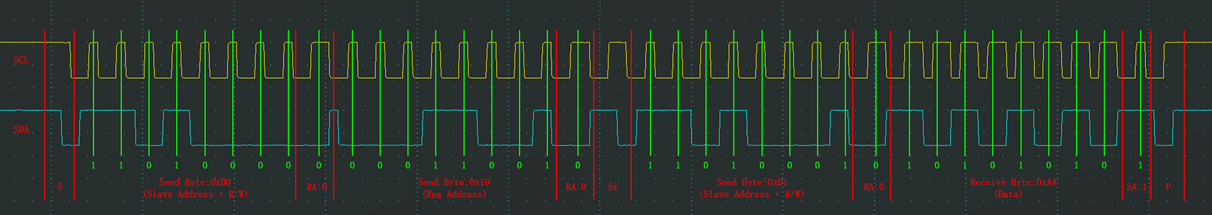

对于指定从机地址为1101000的设备，在其内部0x19地址寄存器中，写入0xAA数据

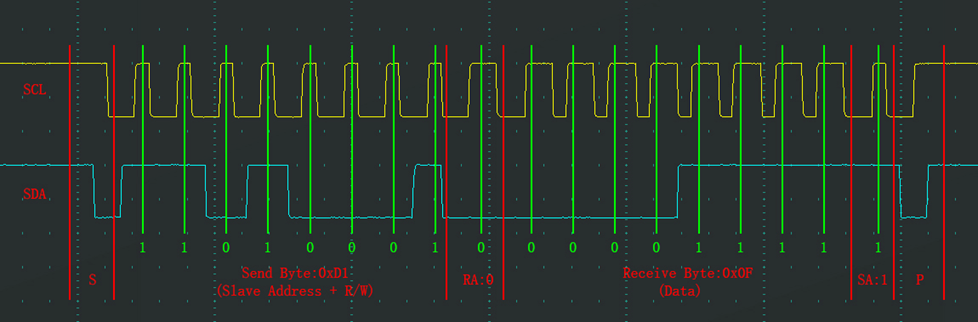

1.4.3当前地址读（Current Address Read）

对于指定设备（Slave Address），在当前地址指针指示的地址下，读取从机数据（Data）

目的： 从从机内部地址指针当前指向的位置读取数据。这个指针通常是上次读写操作完成后的位置 + 1。
时序步骤：

1.主机产生 START 条件 (S)。

2.主机发送地址字节 (Address Byte)：

7 位从机地址 + 读位 (1)。告诉目标从机 ："我要从你那里读数据！"

从机收到地址匹配且是读操作，在第9个时钟脉冲 发送 ACK (0) 。

3.从机发送数据字节 (Data Byte)：

从机立即从它内部地址指针当前指向的位置读取一个字节的数据 ，并通过 SDA 线发送给主机。

主机收到数据字节后，决定是否继续读取：

如果还想读下一个字节，主机在第9个时钟脉冲发送 ACK (0) 。从机看到 ACK，会自动递增内部地址指针 ，并发送下一个地址的数据。

如果这是最后一个字节或不想再读，主机在第9个时钟脉冲发送 NACK (1)。告诉从机："够了，不用再发了"。

4.主机产生 STOP 条件 (P)：

结束读操作。

通俗理解：就像去图书馆按顺序借书：

①S：你（主机）走进图书馆（总线）。

②地址字节(读)：你出示借书证（从机地址）说"我要借书"（读位1）。管理员确认是你（ACK）。

③数据字节：管理员（从机）直接从当前书架上（内部指针位置）拿下一本书（数据）递给你。

④主机ACK/NACK：

你接过书说"我还要下一本"（ACK），管理员就去拿下一本书（指针自动+1）。

你接过书说"就这些了"（NACK），管理员就不拿了。

⑤P：你带着借到的书离开图书馆（结束通信）。下次你来借书，管理员会默认从这次结束后的下一本书开始拿（指针已更新）。

1.4.4指定地址读（Random Read/Sequential Read）

对于指定设备（Slave Address），在指定地址（Reg Address）下，读取从机数据（Data）

目的： 从从机存储空间的某个特定地址开始读取一个或多个数据。这是最常用也稍微复杂一点的读操作。
时序步骤：

1.主机产生 START 条件 (S1)。

2.主机发送地址字节 (Address Byte - Write)：

7 位从机地址 + 写位 (0)。告诉从机："我要先'写'点东西给你！" (这里写的是从机地址+写操作0）

从机收到地址匹配且是写操作， 发送 ACK (0)。

3.主机发送内存地址字节 (Memory Address Byte)：

告诉从机："我接下来想从你的哪个位置开始读数据？" (例如 EEPROM 的 0x0050)。（从机内部地址指针）

从机收到地址字节， 发送 ACK (0)。 (同样，地址可能不止1字节)。

4.主机产生一个重复起始条件 (Sr / Repeated Start)：

主机不产生 STOP 条件，而是再次产生一个 START 条件。这非常关键！它告诉总线："通信没完，但我现在要切换方向了（从写切换到读）"，同时保持总线占用权，避免其他主机抢走总线。

5.主机再次发送地址字节 (Address Byte - Read)：

7 位从机地址 + 读位 (1) 。告诉从机："好了，现在请从刚才我告诉你的那个位置开始，把数据读给我吧！"（读取从机地址内部地址指针）

从机收到地址匹配且是读操作， 发送 ACK (0) 。

6.从机发送数据字节 (Data Byte)：

从机从步骤3 指定的内存地址读取一个字节的数据发送给主机。

主机收到数据字节后，决定是否继续读取：

如果还想读下一个字节，主机在第9个时钟脉冲发送 ACK (0)。从机看到 ACK，会自动递增内部地址指针，并发送下一个地址的数据。

如果这是最后一个字节或不想再读，主机在第9个时钟脉冲发送 NACK (1)。

7.主机产生 STOP 条件 (P)：

结束整个读操作。

通俗理解：就像去图书馆指定借某本书，并可能续借后面的：

①S1：你（主机）走进图书馆（总线）。

②地址字节(写)：你出示借书证（从机地址）说"我要填个索书单"（写位0）。管理员确认是你（ACK）。

③内存地址字节：你在索书单上写下"我想借《STM32指南》第3章"（特定地址）递给管理员。管理员确认书在馆（ACK）。

④Sr：你立刻对管理员说："等等，别走开！我现在就要借这本书！" (重复起始，切换方向)。

⑤地址字节(读)：你再次出示借书证说"请把刚才我要的那本书给我"（读位1）。管理员确认（ACK）。

⑥数据字节：管理员找到《STM32指南》第3章（指定地址）递给你。

⑦主机ACK/NACK：

你接过书说"我还要下一章"（ACK），管理员就把第4章（指针+1）也递给你。

你接过书说"就这些了"（NACK），管理员就不拿了。

⑧P：你带着借到的书离开图书馆（结束通信）。

1.4.5总结

|-----------|----------------|------------------|---------------|--------------|--------------|
| 操作 | 关键目的 | 第一个地址字节方向 | 需要发送内存地址？ | 需要重复起始？ | 主机在数据后回应 |
| 指定地址写 | 写数据到特定地址 | 写 (0) | 是 | 否 | (主机是发送方) |
| 当前地址读 | 从上次位置+1读数据 | 读 (1) | 否 | 否 | ACK/NACK |
| 指定地址读 | 从特定地址开始读数据 | 先写(0) 后读 (1) | 是 (在写阶段) | 是 | ACK/NACK |

ACK/NACK 无处不在： 地址字节后、内存地址字节后、每一个数据字节后（无论是主机发送还是从机发送），接收方都必须发送 ACK 或 NACK。这是 I2C 协议保证可靠性的基石。
重复起始 (Sr) 是精髓： 指定地址读利用 Sr 在不释放总线控制权的情况下，无缝地从"写地址"切换到"读数据"。
内部地址指针： 从机通常维护一个内部地址指针。写操作（包括指定地址读的第一步"伪写"）会设置这个指针。读操作（无论是当前读还是指定读）后，如果主机回复 ACK，指针会自动递增，为顺序读做准备。
顺序操作： 在指定地址写或指定地址读过程中，如果主机持续发送 ACK，可以连续写入或读取多个字节（顺序写/顺序读），地址指针会自动递增。

#MPU6050外设#

二、MPU6050外设

2.1 MPU6050简介

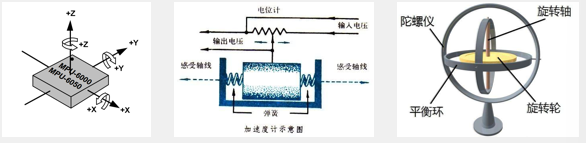

MPU6050是一个6轴姿态传感器，可以测量芯片自身X、Y、Z轴的加速度、角速度参数，通过数据融合，可进一步得到姿态角（欧拉角），常应用于平衡车、飞行器等需要检测自身姿态的场景
3轴加速度计（静态稳定）（Accelerometer）：测量X、Y、Z轴的加速度
3轴陀螺仪传感器（动态稳定）（Gyroscope）：测量X、Y、Z轴的角速度
集成3轴磁场传感器：测量XYZ轴磁场强度---9轴姿态传感器
再次集成气压传感器：测量气压大小（反应垂直地面的高度信息）---10轴姿态传感器

2.2 MPU6050参数

16位ADC采集传感器的模拟信号，量化范围：-32768~32767
加速度计满量程选择：±2、±4、±8、±16（g）

量程越大精度越低（如±2g时精度0.0001g，±16g时只有0.001g）

陀螺仪满量程选择： ±250、±500、±1000、±2000（°/sec）
可配置的数字低通滤波器
可配置的时钟源
可配置的采样分频
MUP6050ID号：0x68（也有其它ID号）

读出ID号，可检测I2C读取数据功能是否正常

I2C从机地址（二进制）：1101000（AD0=0）0x68

1101001（AD0=1）0x69

从机地址表示：

①若0x68/0x69是从机地址，发送第一个字节时，需要将0x68左移一位0x68<<1再|或读写位

②若0xD0/0xD1是从机地址，发送第一个字节，直接将其作为第一个字节

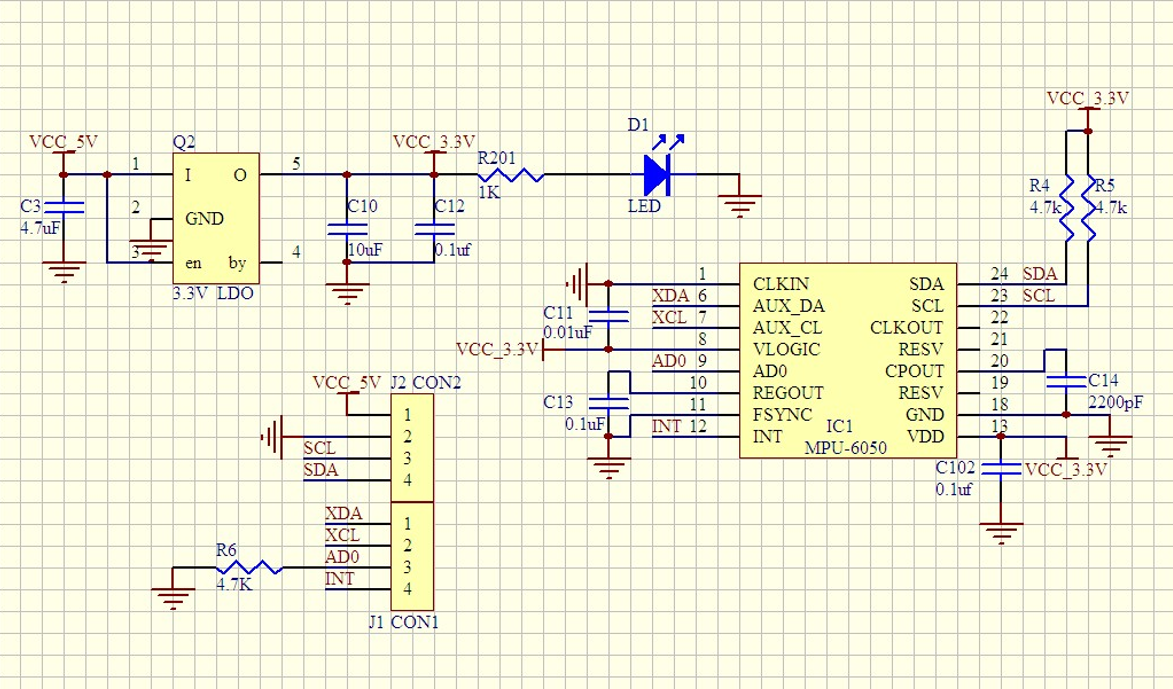

2.3 硬件电路

|---------|----------------------------------|
| 引脚 | 功能 |
| VCC、GND | 电源（3.3V） |
| SCL、SDA | I2C通信引脚 |
| XCL、XDA | 主机I2C通信引脚，用于扩展芯片（通常用于外接磁力计/气压计） |
| AD0 | 从机地址最低位（引脚悬空低电平） |
| INT | 中断信号输出 |

电源若用5V系统，需要使用LDO降压到3.3V

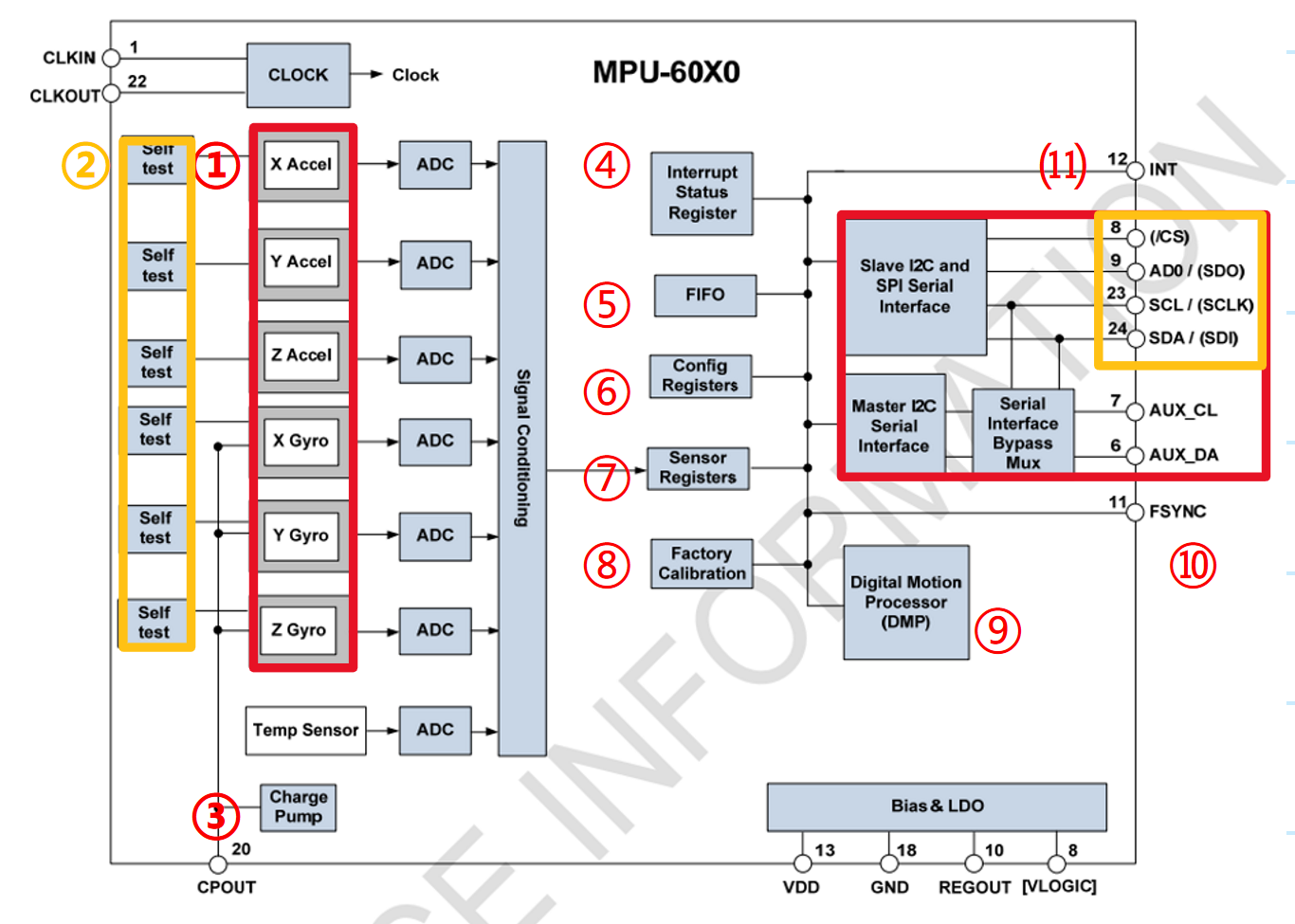

2.4MPU6050框图

①芯片内部传感器：XYZ轴的加速度计和陀螺仪+内部温度传感器------本质为可变电阻，分压后输出模拟电压，通过ADC进行模数转换，数据存在数据寄存器。读取数据寄存器就可得到传感器测量值。

②每一个传感器都有自测单元，用来验证芯片好坏。当启动自测后，芯片内部会模拟一个外力施加在传感器上，从而导致传感器数据比平时大。如何自测？使能自测------读取数据R1------失能自测------读取数据R2，|R1-R2|=自测响应，在一定范围内，芯片完好。

③电荷泵****/ 充电泵，CPOUT引脚外接一个电容。电荷泵说是升压电路（陀螺仪内部需要高电压支持）

④中断状态控制器：控制内部事件到中断引脚的输出

⑤FIFO：先入先出寄存器：对数据流进行缓存

⑥**配置寄存器：**对内部各个电路进行配置

⑦传感器寄存器：数据寄存器，存储各个传感器数据

⑧**工厂校准：**对内部传感器进行校准

⑨**数字运动处理器DMP：**芯片内部自带的姿态解算的硬件算法，配合官方DMP库，可进行姿态解算

⑩FSYNC帧同步

⑩①通信接口部分 ：上面一部分是从机的IC和****SPI 通信接口，用于和STM32通信，AUX_CL和AUX_DA是主机的IC通信接口，用于和MPU6050扩展的设备进行通信，旁边的寄存器是接口旁路选择器=开关：上拨：总线合并，STM32控制所有；下拨：总线分开，MPU6050控制扩展设备

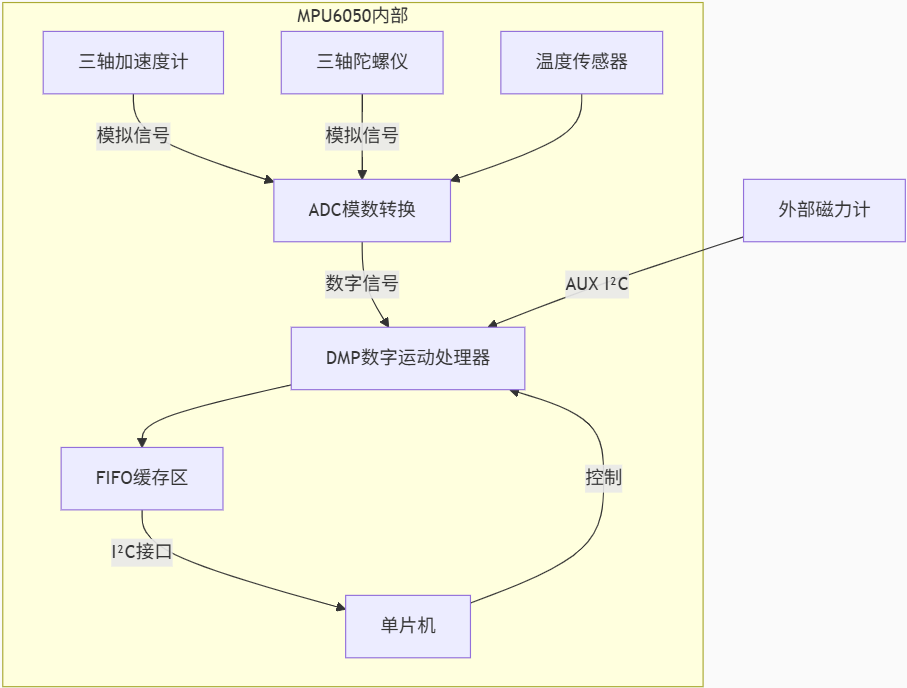

内部框图解析：

工作流程比喻：

①感官采集（加速度计+陀螺仪）
→ 如同皮肤感受晃动（加速度）+ 耳朵感受旋转（陀螺仪）

②信号转换（ADC）
→ 把模拟信号变成数字语言（如把"很晃"转化为具体数值）

③智能处理（DMP）
→ 内置"运动专家"自动计算姿态（省去主控80%运算）

④数据暂存（FIFO）
→ 像快递柜临时存放数据，等单片机来取

⑤对外通信（I²C）
→ 通过"SDA/SCL电线"向单片机报告结果

2.5重要寄存器了解

2.5.1寄存器一览表

|--------------------------------|-------|-------------|----------------------|-----------------------------------------------------|
| 寄存器名称 | 地址 | 核心功能 | 通俗比喻 | 关键配置项说明 |
| 采样时钟分频器（SMPLRT_DIV） | 0x19 | 控制数据刷新速度 | 传感器"眨眼频率" （数值越大反应越慢） | 分频值 = 0：默认1kHz刷新分频值 = 9：降速到100Hz |
| 配置寄存器（CONFIG） | 0x1A | 设置数字滤波器 | 抗干扰"防抖滤镜" （数值越大画面越稳） | DLPF_CFG[2:0]： • 0=关闭（260Hz带宽） • 6=最强滤波（5Hz带宽） |
| 陀螺仪配置寄存器 (GYRO_CONFIG) | 0x1B | 设置陀螺仪量程和精度 | 旋转检测"灵敏度档位" | FS_SEL[1:0]： • 00=±250°/s（最精确） • 11=±2000°/s（最粗糙） |
| 加速度计配置寄存器(ACCEL_CONFIG) | 0x1C | 设置加速度计量程和精度 | 晃动检测"灵敏度档位" | AFS_SEL[1:0]： • 00=±2g（最精确） • 11=±16g（最粗糙） |
| 电源管理寄存器1(PWR_MGMT_1) | 0x6B | 开关传感器/选择时钟源 | 总电源开关+心脏起搏器 | SLEEP=0：唤醒 CLKSEL[2:0]=001：用X轴陀螺做时钟（最稳） |
| 电源管理寄存器2(PWR_MGMT_2) | 0x6C | 关闭指定传感器省电 | 部件独立开关 | DISABLE_ZG=1：关闭Z轴陀螺仪（省电） |
| 数据寄存器(XXXX_X/Y/ZOUT_H/L) | 0x3B起 | 存储实时检测数据 | 传感器"体检报告单" | 每轴2字节（高8位+低8位） |
| 器件ID寄存器(WHO_AM_I) | 0x75 | 验证芯片真伪/通信状态 | 身份证号码 | 固定值0x68（读不到说明接线错误） |

2.5.2关键寄存器详解

1️⃣ 采样时钟分频器 (0x19) - "数据刷新率调节器"

计算公式：实际采样率 = 1kHz (陀螺仪采样频率)/ (1 + SMPLRT_DIV)

uint8_t SMPLRT_DIV = 9; // 此时采样率 = 1000/(1+9) = 100Hz

应用场景：平衡小车用100Hz足够，无人机需500Hz

2️⃣ 配置寄存器 (0x1A) - "抗干扰滤镜"

典型配置：中等滤波（带宽20Hz）

uint8_t CONFIG = 0x04; // DLPF_CFG=100

滤波档位选择：
- 0：关闭滤波（响应快但易受干扰）
- 6：最强滤波（延迟大但超稳定）

3️⃣ 陀螺仪配置 (0x1B) - "旋转灵敏度"

设置量程±500°/s（灵敏度65.5 LSB/°/s）

uint8_t GYRO_CONFIG = 0x08; // FS_SEL=01

量程与精度关系：
- ±250°/s → 131 LSB/°/s（精度高）
- ±2000°/s → 16.4 LSB/°/s（精度低）

4️⃣ 加速度计配置 (0x1C) - "震动灵敏度"

设置量程±4g（灵敏度8192 LSB/g）

uint8_t ACCEL_CONFIG = 0x08; // AFS_SEL=01

5️⃣ 电源管理1 (0x6B) - "总控开关"

唤醒设备 + 使用X轴陀螺时钟

uint8_t PWR_MGMT_1 = 0x01; // SLEEP=0, CLKSEL=001

避坑指南 ：
必须写0x00唤醒设备！ 刚上电默认休眠

6️⃣ 数据寄存器 - "体检报告单"

数据	地址	字节组合	计算公式
加速度X	0x3B,0x3C	ACCEL_XOUT_H + ACCEL_XOUT_L	`ax = (高8<<8
温度	0x41,0x42	TEMP_OUT_H + TEMP_OUT_L	`T = (原始值/340.0) + 36.53`
陀螺仪Z	0x47,0x48	GYRO_ZOUT_H + GYRO_ZOUT_L	`gz = (高8<<8

温度传感器妙用 ：

检测芯片工作状态，温度每升高1℃陀螺仪漂移增加0.01°/s

三、软件I2C读写MPU6050

端口不受限，可任意指定

3.1 I2C代码

cpp 复制代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "I2C.H"
//对操作端口的函数进行封装，以便修改和延时
//SCL写函数
void IIC_Write_SCL(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOB ,GPIO_Pin_10,(BitAction)BitValue);
	Delay_us(10);
}




//SDA写函数
void IIC_Write_SDA(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOB ,GPIO_Pin_11,(BitAction)BitValue);
	Delay_us(10);
}




//SDA读函数
uint8_t IIC_Read_SDA(void)
{
	uint8_t BitValue;
	BitValue=GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_11);
	Delay_us(10);
	return BitValue;
}




void IIC_init(void)
{
	//使用软件I2C，库函数不使用，下只需要GPIO口读写函数即可
	//SCL PB10 SDA PB11
	/*

	软件I2C初始化：
	①SCL和SDA初始化为开漏输出模式,可输出引脚电平，高电平为高阻态，低电平接VSS
	②SCL和SDA置高电平
	③I2C6个时序基本单元：起始条件;发送一个字节，接受一个字节，发送应答，接收应答;终止条件

	*/
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_OD;
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_10|GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);

	GPIO_SetBits(GPIOB,GPIO_Pin_10|GPIO_Pin_11);
}

//起始条件
void IIC_Start(void)
{
	/*
	确保SCL和SDA都是高电平
	先拉低SDA至低电平
	再拉低SCL至低电平
	为方便修改端口号，将函数进行封装
	*/
	IIC_Write_SDA(1);
	IIC_Write_SCL(1);

	IIC_Write_SDA(0);
	IIC_Write_SCL(0);

}

//终止条件
void IIC_Stop(void)
{
	/*
	先拉低SDA至低电平
	再释放SCL至高电平
	再释放SDA至高电平
	*/
	IIC_Write_SDA(0);
	IIC_Write_SCL(1);

	IIC_Write_SDA(1);
}

//发送一个字节
void IIC_SendByte(uint8_t Byte)
{
	/*
	SCL低电平时(起始条件时SCL是低电平，方便时序连接)，发送数据（高位先行）
	释放SCL高电平，从机自动读取数据
	......
	*/
//	IIC_Write_SDA(Byte&0x80);//最高位数据
//	IIC_Write_SCL(1);//驱动时钟走一个脉冲,从机将SDA上数据读走
//	IIC_Write_SCL(0);//继续存放下一个数据
//	IIC_Write_SDA(Byte&0x40);
//	IIC_Write_SCL(1);//驱动时钟走一个脉冲,从机将SDA上数据读走
//	IIC_Write_SCL(0);//继续存放下一个数据
//	IIC_Write_SDA(Byte&0x20);
//	IIC_Write_SCL(1);//驱动时钟走一个脉冲,从机将SDA上数据读走
//	IIC_Write_SCL(0);//继续存放下一个数据
//	IIC_Write_SDA(Byte&0x10);
//	IIC_Write_SCL(1);//驱动时钟走一个脉冲,从机将SDA上数据读走
//	IIC_Write_SCL(0);//继续存放下一个数据
//	IIC_Write_SDA(Byte&0x08);
//	IIC_Write_SCL(1);//驱动时钟走一个脉冲,从机将SDA上数据读走
//	IIC_Write_SCL(0);//继续存放下一个数据
//	IIC_Write_SDA(Byte&0x04);
//	IIC_Write_SCL(1);//驱动时钟走一个脉冲,从机将SDA上数据读走
//	IIC_Write_SCL(0);//继续存放下一个数据
//	IIC_Write_SDA(Byte&0x02);
//	IIC_Write_SCL(1);//驱动时钟走一个脉冲,从机将SDA上数据读走
//	IIC_Write_SCL(0);//继续存放下一个数据
//	IIC_Write_SDA(Byte&0x01);
//	IIC_Write_SCL(1);//驱动时钟走一个脉冲,从机将SDA上数据读走
//	IIC_Write_SCL(0);//继续存放下一个数据

	uint8_t pos;//数据位置
	for(pos=0;pos<8;pos++)
	{
		IIC_Write_SDA(Byte&(0x80>>pos));
		IIC_Write_SCL(1);//驱动时钟走一个脉冲,从机将SDA上数据读走
		IIC_Write_SCL(0);//继续存放下一个数据
	}
}

//接受一个字节
uint8_t IIC_ReadByte(void)
{
	/*
	SCL低电平时，数据放到SDA上（高位先行）
	释放SCL高电平，主机自动读取SDA数据
	主机在接收前，先释放SDA
	*/
	uint8_t Byte=0x00;
//	IIC_Write_SDA(1);//SCL是低电平，从机放数据到SDA上
//	IIC_Write_SCL(1);//主机释放SCL至高电平，主机读取数据
//	if(IIC_Read_SDA()==1)
//	{
//		Byte|=0x80;
//	  IIC_Write_SCL(0);
//	}//循环八次,与发送一个字节类似
	uint8_t pos;
	IIC_Write_SDA(1);//主机释放SDA，SCL是低电平，从机放数据到SDA上
	for(pos=0;pos<8;pos++)
	{
		IIC_Write_SCL(1);//主机释放SCL至高电平，主机读取数据
		if(IIC_Read_SDA()==1)
		{
			Byte|=(0x80>>pos);
		}

		IIC_Write_SCL(0);

	}
	return Byte;
}

//发送应答
void IIC_SendACK(uint8_t AckBite)
{
	IIC_Write_SDA(AckBite);
	IIC_Write_SCL(1);//驱动时钟走一个脉冲,从机将SDA上数据读走
	IIC_Write_SCL(0);//继续下一个单元
}

//接收应答
uint8_t IIC_ReceiveAck(void)
{
	uint8_t AckBite;
	IIC_Write_SDA(1);//SCL是低电平，主机释放SDA，从机放数据到SDA上
	IIC_Write_SCL(1);//主机释放SCL至高电平，主机读取数据
	AckBite=IIC_Read_SDA();
	IIC_Write_SCL(0);//进入下一个时序单元
	return AckBite;
}

3.1.1程序中疑惑的点

Q1:在程序中，主机把SDA置1，之后再读取SDA，读取的应答位不是1吗？

A:①I2C引脚是开漏输出+弱上拉配置,主机输出1,并不是强置SDA为高电平,而是释放SDA

②I2C进行通信,主机释放SDA,从机若要使用SDA,会拉低SDA:SDA=0,从机应答;SDA=1,从机未应答

Q2:在接收一个字节模块中,不断读取SDA,又不写SDA,那SDA值一直是同一个值啊?

A:I2C进行通信,主机不断驱动SCL时钟时,从机有义务去改变SDA电平,因此,每次主机循环读取SDA时,读取到的数据是从机控制的且是从机想要发送的数据

总结:进行通信,通信有主机和从机,是有时序的,有些引脚的值不同时序读出的结果是不同的

3.2MPU6050.c代码

cpp 复制代码

#include "stm32f10x.h"                  // Device header
#include "I2C.h"
#include "MPU6050.h"
//根据指定地址写和指定地址读，拼接一个完整的时序


//指定地址写
void IIC_Random_Write_address(uint8_t addr,uint8_t Data)
{
	/*
	起始条件
	发送字节地址
	接收应答
	发送内存地址字节
	接收应答
	发送数据字节
	接收应答
	终止条件
	*/
	IIC_Start();
	IIC_SendByte(0xD0);//从机地址
	IIC_ReceiveAck();
	IIC_SendByte(addr);//睡眠模式写入寄存器无效
	IIC_ReceiveAck();
	IIC_SendByte(Data);
	IIC_ReceiveAck();
	IIC_Stop();
}

//指定地址读
uint8_t IIC_Random_Read_address(uint8_t addr)
{
	/*
	起始条件
	发送字节地址
	接收应答
	发送内存地址字节
	接收应答

	起始条件
	发送字节地址
	发送应答

	发送数据字节
	发送不应答
	终止条件
	*/
	uint8_t Data;
	IIC_Start();
	IIC_SendByte(0xD0);//从机地址写
	IIC_ReceiveAck();
	IIC_SendByte(addr);//睡眠模式写入寄存器无效
	IIC_ReceiveAck();

	IIC_Start();
	IIC_SendByte(0xD1);//从机地址读
	IIC_ReceiveAck();
	Data=IIC_ReadByte();
	IIC_SendACK(1);
	IIC_Stop();
	return Data;
}


void MPU6050_Init(void)
{
	IIC_init();
}

3.3 main.c代码

cpp 复制代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
//#include "I2C.h"
#include "MPU6050.h"
uint8_t ID;
int main(void)
{

    OLED_Init();
	//将MPU6050当成存储器使用
	MPU6050_Init();
	//验证读寄存器功能，WHO_AM_I寄存器地址0x75
    ID=IIC_Random_Read_address(0x75);
	OLED_ShowHexNum(1,1,ID,2);
	//验证写寄存器功能，需要解除芯片睡眠模式,否则写入无效
	IIC_Random_Write_address(0x6B,0x00);
	//睡眠模式是电源管理器1的SLEEP控制，可直接写入0x00，寄存器地址是0x6B
	IIC_Random_Write_address(0x19,0xAA);//分频寄存器
	//写入是否有效？再读出地址下的数据
	uint8_t Fre=IIC_Random_Read_address(0x19);
	OLED_ShowHexNum(1,4,Fre,2);
	while(1)
	{
	}
}

3.4MPU6050硬件初始化代码

3.4.1MPU6050相关寄存器地址的宏定义

cpp 复制代码

#ifndef __MPU6050_Reg_H_
#define __MPU6050_Reg_H_

#define	MPU6050_SMPLRT_DIV		0x19
#define	MPU6050_CONFIG			0x1A
#define	MPU6050_GYRO_CONFIG		0x1B
#define	MPU6050_ACCEL_CONFIG	0x1C

#define	MPU6050_ACCEL_XOUT_H	0x3B
#define	MPU6050_ACCEL_XOUT_L	0x3C
#define	MPU6050_ACCEL_YOUT_H	0x3D
#define	MPU6050_ACCEL_YOUT_L	0x3E
#define	MPU6050_ACCEL_ZOUT_H	0x3F
#define	MPU6050_ACCEL_ZOUT_L	0x40
#define	MPU6050_TEMP_OUT_H		0x41
#define	MPU6050_TEMP_OUT_L		0x42
#define	MPU6050_GYRO_XOUT_H		0x43
#define	MPU6050_GYRO_XOUT_L		0x44
#define	MPU6050_GYRO_YOUT_H		0x45
#define	MPU6050_GYRO_YOUT_L		0x46
#define	MPU6050_GYRO_ZOUT_H		0x47
#define	MPU6050_GYRO_ZOUT_L		0x48

#define	MPU6050_PWR_MGMT_1		0x6B
#define	MPU6050_PWR_MGMT_2		0x6C
#define	MPU6050_WHO_AM_I		0x75

#endif

3.4.2MPU6050.c硬件代码初始化

cpp 复制代码

#include "MPU6050_Reg.h"
void MPU6050_Init(void)
{
	IIC_init();
	/*MPU6050硬件电路初始化
	①配置电源管理寄存器1和2
	②配置分频寄存器，采样分频10
	③配置寄存器
	④陀螺仪配置寄存器
	⑤加速度计配置寄存器
	*/
	IIC_Random_Write_address(MPU6050_PWR_MGMT_1,0x01);//不复位，解除睡眠，选择陀螺仪时钟
	IIC_Random_Write_address(MPU6050_PWR_MGMT_2,0x00);//循环模式唤醒频率不需要，每一个轴待机位都为0，不需要待机
	IIC_Random_Write_address(MPU6050_SMPLRT_DIV, 0x09);		//采样率分频寄存器，配置采样率，这里是10
	IIC_Random_Write_address(MPU6050_CONFIG, 0x06);			//配置寄存器，外部同步不需要，数字低通滤波器110，最平滑的滤波
	IIC_Random_Write_address(MPU6050_GYRO_CONFIG, 0x18);	//陀螺仪配置寄存器，选择满量程11，为±2000°/s，，最大量程
	IIC_Random_Write_address(MPU6050_ACCEL_CONFIG, 0x18);	//加速度计配置寄存器，选择满量程11，为±16g，高通滤波器用不到00
}

//获取数据寄存器，XYZ多个返回值函数，使用指针地址传递
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ, int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ)
{
	//分别读取6个轴数据寄存器的高位和低位，拼接成16位数据，再通过指针变量返回
	uint16_t DataH, DataL;//数据高8位和低8位

	DataH = IIC_Random_Read_address(MPU6050_ACCEL_XOUT_H);		//读取加速度计X轴的高8位数据
	DataL = IIC_Random_Read_address(MPU6050_ACCEL_XOUT_L);		//读取加速度计X轴的低8位数据
	*AccX = (DataH << 8) | DataL;//加速度计X轴的数据

	DataH = IIC_Random_Read_address(MPU6050_ACCEL_YOUT_H);		//读取加速度计Y轴的高8位数据
	DataL = IIC_Random_Read_address(MPU6050_ACCEL_YOUT_L);		//读取加速度计Y轴的低8位数据
	*AccY = (DataH << 8) | DataL;//加速度计Y轴的数据

	DataH = IIC_Random_Read_address(MPU6050_ACCEL_ZOUT_H);		//读取加速度计Z轴的高8位数据
	DataL = IIC_Random_Read_address(MPU6050_ACCEL_ZOUT_L);		//读取加速度计Z轴的低8位数据
	*AccZ = (DataH << 8) | DataL;	//加速度计Z轴的数据

	DataH = IIC_Random_Read_address(MPU6050_GYRO_XOUT_H);		//读取陀螺仪X轴的高8位数据
	DataL = IIC_Random_Read_address(MPU6050_GYRO_XOUT_L);		//读取陀螺仪X轴的低8位数据
	*GyroX = (DataH << 8) | DataL;//陀螺仪X轴的数据

	DataH = IIC_Random_Read_address(MPU6050_GYRO_YOUT_H);		//读取陀螺仪Y轴的高8位数据
	DataL = IIC_Random_Read_address(MPU6050_GYRO_YOUT_L);		//读取陀螺仪Y轴的低8位数据
	*GyroY = (DataH << 8) | DataL;//陀螺仪Y轴的数据

	DataH = IIC_Random_Read_address(MPU6050_GYRO_ZOUT_H);		//读取陀螺仪Z轴的高8位数据
	DataL = IIC_Random_Read_address(MPU6050_GYRO_ZOUT_L);		//读取陀螺仪Z轴的低8位数据
	*GyroZ = (DataH << 8) | DataL;//陀螺仪Z轴的数据
}

3.4.3main.c代码

cpp 复制代码

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
//#include "I2C.h"
#include "MPU6050.h"
uint8_t ID;
int16_t AX,AY,AZ,GX,GY,GZ;
int main(void)
{

    OLED_Init();
	//将MPU6050当成存储器使用
	MPU6050_Init();
	//验证读寄存器功能，WHO_AM_I寄存器地址0x75
    ID=IIC_Random_Read_address(0x75);
	OLED_ShowHexNum(1,1,ID,2);
	//验证写寄存器功能，需要解除芯片睡眠模式,否则写入无效
	IIC_Random_Write_address(0x6B,0x00);
	//睡眠模式是电源管理器1的SLEEP控制，可直接写入0x00，寄存器地址是0x6B
	IIC_Random_Write_address(0x19,0xAA);//分频寄存器
	//写入是否有效？再读出地址下的数据
	uint8_t Fre=IIC_Random_Read_address(0x19);
	OLED_ShowHexNum(1,4,Fre,2);
	while(1)
	{
		MPU6050_GetData(&AX,&AY,&AZ,&GX,&GY,&GZ);
		OLED_ShowSignedNum(2, 1, AX, 5);
		OLED_ShowSignedNum(3, 1, AY, 5);
		OLED_ShowSignedNum(4, 1, AZ, 5);
		OLED_ShowSignedNum(2, 8, GX, 5);
		OLED_ShowSignedNum(3, 8, GY, 5);
		OLED_ShowSignedNum(4, 8, GZ, 5);

	}
}

四、I2C外设

4.1 I2C外设简介

STM32内部集成了硬件I2C收发电路，可以由硬件自动执行时钟生成、起始终止条件生成、应答位收发、数据收发等功能，减轻CPU的负担（软件只需写入控制寄存器CR+数据据寄存器DR+读取状态寄存器SR）
模块默认地工作于从模式。接口在生成起始条件后自动地从从模式切换到主模式：当仲裁丢失或产生停止信号时，则从主模式切换到从模式。允许多主机功能。
支持多主机模型

**通俗解释：**想象这个"悄悄话"圈子里，不只STM32一个人能发起对话。房间里可能有多个"话事人"（主机），比如另一个STM32或者一个专门的I2C主控芯片。

**好处：**系统更灵活。比如，平时STM32负责问传感器数据（STM32是主机），但某个时刻，另一个设备（比如一个系统管理器芯片）需要紧急向STM32发送命令（这时管理器芯片成了主机）。

关键机制： STM32的I2C硬件能检测总线冲突（两个主机同时想说话），并有一套仲裁规则来决定谁最终能"说"下去（通常是先发低电平0的赢），失败的主机会自动退出，等下次机会。STM32硬件帮你处理了复杂的冲突判断。

支持7位/10位地址模式

通俗解释： 每个想听"悄悄话"的设备（从机）都有一个"门牌号"（地址）。STM32既认识短门牌号（7位），也认识长门牌号（10位）。

7位地址： 最常用。理论上可以给 2^7 = 128 个设备编号（0-127）。但有些地址是保留的，实际可用少一些。

10位地址： 用于设备特别多的场景。理论上可以给 2^10 = 1024 个设备编号。地址需要分两次发送。

好处： 兼容市面上绝大多数I2C设备。你可以自由选择连接使用哪种地址格式的设备

支持不同的通讯速度，标准速度(高达100 kHz)，快速(高达400 kHz)

通俗解释： "悄悄话"可以说得快一点，也可以说得慢一点。STM32可以灵活设置指挥家打拍子（SCL时钟）的快慢。

常见速度：

标准模式 (Standard-mode)： 最高 100 kHz。速度慢，稳定可靠，走线长点也没问题。

快速模式 (Fast-mode)： 最高 400 kHz。速度较快，常用。

快速模式+ (Fast-mode Plus)： 最高 1 MHz。速度更快。

高速模式 (High-speed mode)： 最高 3.4 MHz（需要特定硬件支持）。速度非常快。

好处： 可以根据你连接的设备能力和实际需求（需要多快传数据）来选择合适的通讯速度。在初始化时配置一下寄存器即可。

支持DMA

通俗解释： 想象STM32的CPU是老板。老板很忙，不想每次都亲自去收发每一个"悄悄话"的字（字节）。DMA就像一个能干的秘书。

DMA怎么工作：

老板（CPU）告诉秘书（DMA）：去把传感器（I2C设备）说的悄悄话（数据）存到仓库（内存）的这个位置X，一共N个字。或者把仓库位置Y的M个字发给那个设备。

老板就可以去干其他重要任务了（比如算数学、控制电机）。

秘书（DMA）自动地、一个字一个字地通过I2C硬件收发数据，搬进/搬出仓库（内存）。

搬完了或者出错了，秘书（DMA）会报告老板（产生中断）。

好处： 大大减轻CPU负担！尤其在需要传输大量数据时（比如读写大容量EEPROM），CPU可以解放出来做其他事情，提高系统效率。

兼容SMBus协议

**通俗解释：**SMBus是基于I2C发展出来的一种更"严格"的"悄悄话"协议，主要用于电脑主板上的电源管理、电池监控等。它增加了一些规则（比如超时限制、特定的命令格式）。

STM32的兼容性： STM32的I2C硬件在设计时考虑了这些SMBus规则，可以通过配置启用SMBus特有的功能（如超时检测、PEC包校验）。

好处： 如果你需要连接遵循SMBus标准的设备（比如智能电池、系统管理芯片），STM32可以直接支持，无需额外模拟。

STM32F103C8T6 硬件I2C资源：I2C1、I2C2

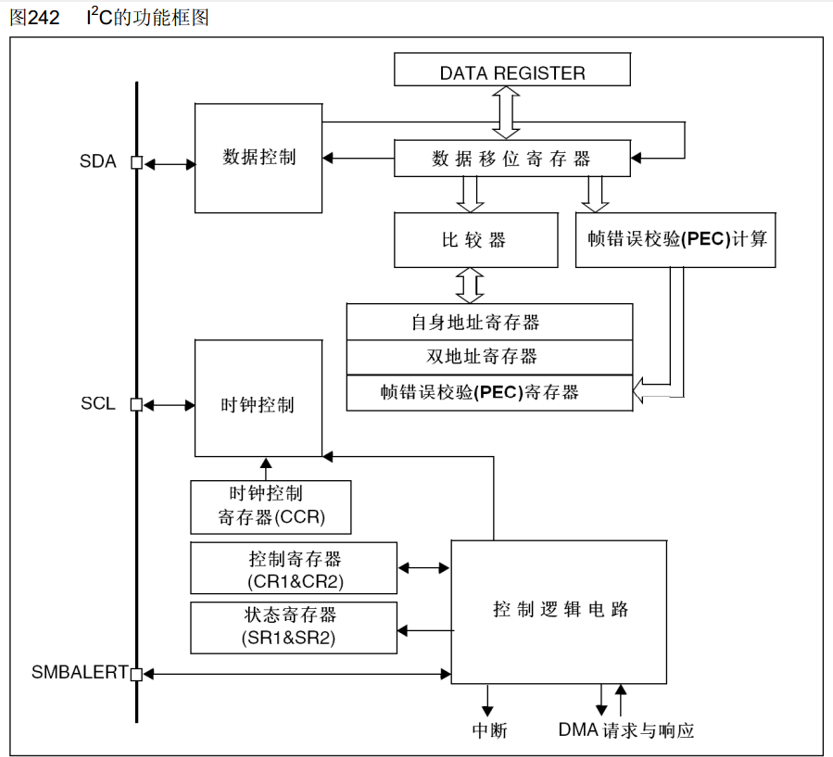

4.2 I2C外设模块框图

关键部件解释（结合框图）：

**SDA/SCL 引脚：**复用开漏输出模式，物理连接线（固定），连接到外部设备的SDA/SCL线。

**SMBALERT：**SMBus使用

数据移位寄存器： 核心搬运工。它负责把CPU/DMA送来的并行数据（比如8位），一位一位地按照时钟节拍（SCL）串行送到SDA线上（发送）。反过来，把从SDA线上串行收到的一位位数据，攒够一个字节（8位）后，并行交给数据寄存器（接收）。完成串行<->并行转换。

数据寄存器 (DR)： CPU或DMA读写I2C数据的窗口。要发送的数据，CPU/DMA写到这里；接收到的数据，CPU/DMA从这里读取。当移位寄存器没有移位，数据寄存器值会进一步转到移位寄存器（TXE=1：发送寄存器空），在移位过程中，可直接把下一个数据放到数据寄存器等着，一旦前一个数据移位完成，下一个数据可以无缝衔接继续发送；输入数据一位一位地从引脚移入到移位寄存器中，当一个字节收齐之后，数据整体从移位寄存器转到数据寄存器（RXNE=1，接收寄存器非空），此时可以i把数据从数据寄存器读出

地址比较器： 当STM32工作在从机模式时，它时刻监听SDA线上广播的"门牌号"（地址）。收到地址后，它和自己预先设置好的从机地址（自身地址寄存器）比较。如果匹配上了，就告诉控制逻辑："有人叫我！"，STM32就会响应这个主机。STM32支持同时响应俩个从机地址（双地址寄存器）。

控制寄存器 (CR1, CR2)： CPU通过写这些寄存器来配置整个I2C部门：

选择主机/从机模式
设置通讯速度（时钟频率）
选择7位/10位地址
使能应答(ACK)
使能DMA
使能中断
产生起始(START)/停止(STOP)信号
等等... 这是你编程时打交道最多的部分！

状态寄存器 (SR1, SR2)： I2C部门的工作状态报告板。CPU通过读取这些寄存器，可以知道：

总线忙不忙？
地址发送/接收完成没？
数据发送/接收完成没？
有没有收到应答(ACK)？
仲裁丢失了没？
发生错误没？编程时，你需要不断查询这些状态来决定下一步做什么。

时钟产生与控制： 根据你在控制寄存器里设置的通讯速度，内部产生对应频率的SCL时钟信号（当STM32是主机时），并精确控制时钟的高低电平时间。它也负责检测总线上的时钟同步（多主机时）。

状态机： I2C通讯过程有严格的步骤（起始条件 -> 发送地址 -> 读/写位 -> 应答 -> 发送/接收数据 -> ... -> 停止条件）。状态机就像一个自动化的流程控制器，硬件根据当前状态和输入（如状态寄存器值），自动执行下一步操作，大大简化了CPU的控制逻辑。

中断/DMA控制： 当发生特定事件时（数据准备好、传输完成、收到地址、出错等），这个模块会产生中断信号给CPU，或者向DMA控制器发出请求信号，让DMA来搬运数据。这是实现高效、非阻塞通讯的关键！

CRC计算单元 (部分型号)： 如果启用了SMBus的PEC（Packet Error Checking）功能，硬件会自动计算和校验数据的CRC值。

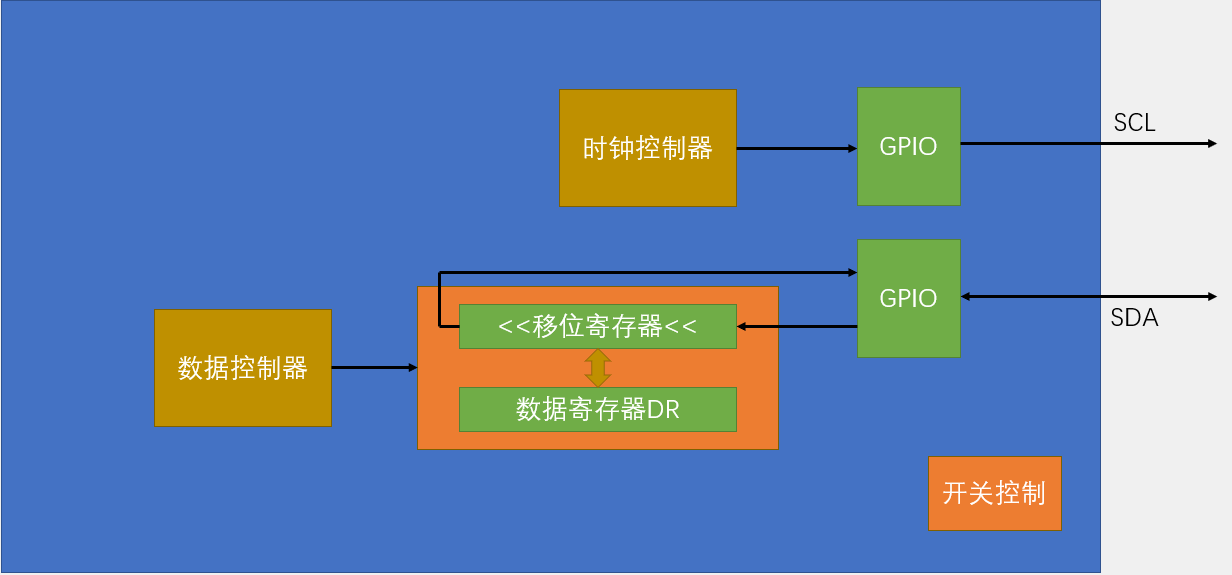

4.3 I2C外设基本结构

4.4硬件I2C操作流程

每一步操作后，必须检查特定的状态标志位（在SR1和SR2寄存器中），确认该步骤成功完成，才能进行下一步。
操作数据寄存器DR会清除某些状态标志（如TXE/RXNE），操作SR1寄存器（读或写）会清除事件标志（如ADDR, BTF）。 清除标志是告诉状态机："我知道这件事完成了，我们继续吧"。
起始（START）和停止（STOP）条件由硬件在软件置位相应控制位后自动产生。

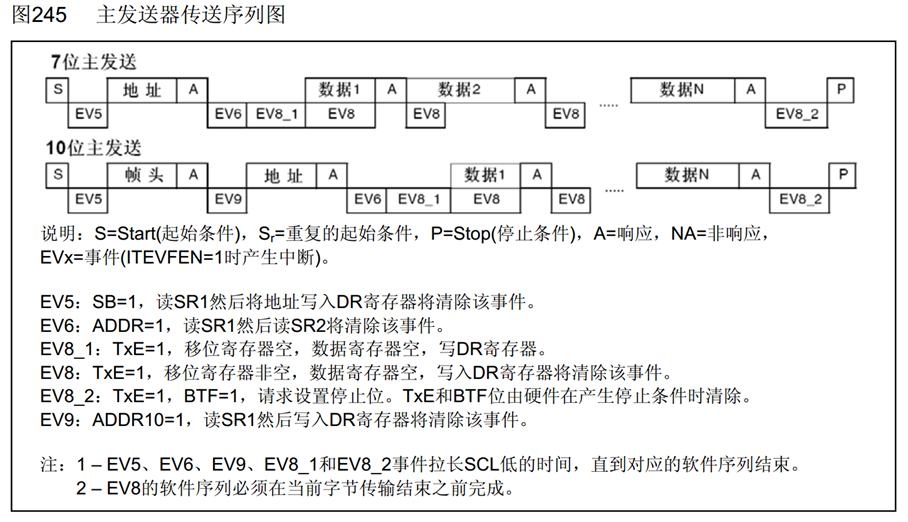

4.4.1主机发送（指定地址写）

操作步骤详解

配置与初始化 (Setup):
- 配置I2C时钟（在RCC寄存器中使能I2C外设时钟）。
- 配置SDA和SCL引脚为复用开漏输出模式（通常需要上拉电阻）。
- 初始化I2C外设：
  - 设置时钟速度（CR2中的频率值，影响I2C_InitStructure.I2C_ClockSpeed）。
  - 设置自身设备地址（作为主机发送时通常不需要，但如果是多主机或可能做从机时需要，I2C_InitStructure.I2C_OwnAddress1）。
  - 设置ACK使能（I2C_Ack_Enable，主机一般需要发送ACK给从机）。
  - 设置地址识别模式（7位/10位，I2C_InitStructure.I2C_AcknowledgedAddress）。
  - 使能I2C外设（I2C_Cmd(I2Cx, ENABLE)。
产生起始条件 (Generate START):
- 设置控制寄存器CR1的START位为1 (I2C_GenerateSTART(I2Cx, ENABLE)。
- 等待事件标志： 轮询状态寄存器SR1的**SB**(Start Bit) 标志位，直到它被硬件置1。这表示START条件已成功发送到总线上。
- 关键动作： 读取SR1寄存器（硬件自动清除SB标志）。
发送从机地址 + 写方向 (Send Slave Address + Write Bit):
- 将7位从机地址左移1位 ，最低位设置为0 (表示写操作)，然后写入数据寄存器DR (I2C_SendData(I2Cx, (SlaveAddress << 1) | I2C_Direction_Transmitter)。
- 等待事件标志： 轮询状态寄存器SR1的**ADDR** (Address sent) 标志位，直到它被置1。这表示地址帧（地址+方向）已发送，并且收到了从机的应答（ACK） 。如果从机无应答（NACK），ADDR不会被置位，AF (Acknowledge Failure) 标志会被置位（表示错误）。
- 关键动作： 读取SR1寄存器（清除ADDR标志）并紧接着读取SR2寄存器 。（读SR2是为了清除内部锁存，虽然SR2的内容可能不重要，但步骤必须做）。
发送数据字节 (Send Data Byte(s)):
- 将要发送的第一个数据字节写入数据寄存器DR (I2C_SendData(I2Cx, DataByte)。
- 等待事件标志： 轮询状态寄存器SR1的TXE (Transmit Data Register Empty) 标志位，直到它被置1。这表示DR中的数据已被移入移位寄存器（可以发送下一个字节了），并且上一个字节（地址或数据）已发送完成并收到了从机的ACK。
- 关键动作： 一旦EV8事件被检测，TXE=1，就可以写入下一个字节到DR。重复此步骤发送所有数据字节。
- 注意： 在发送最后一个字节时，步骤稍有不同（见下一步）。
发送最后一个字节并产生停止条件 (Send Last Byte & Generate STOP):
- 写入最后一个数据字节到DR。
- 等待**TXE置1**（表示最后一个字节已移入移位寄存器，等待发送）。
- 关键等待： 等待状态寄存器SR1的EV8_2事件，BTF (Byte Transfer Finished) 标志置1。BTF=1表示移位寄存器也已变空 （最后一个字节的最后一位已发送到SDA线上），并且收到了从机对该最后一个字节的ACK。此时总线暂时空闲。
- 关键动作： 在BTF=1后，立即设置控制寄存器CR1的STOP位为1 (I2C_GenerateSTOP(I2Cx, ENABLE))，产生STOP条件 。（必须在下一个START产生前或总线超时前产生STOP）

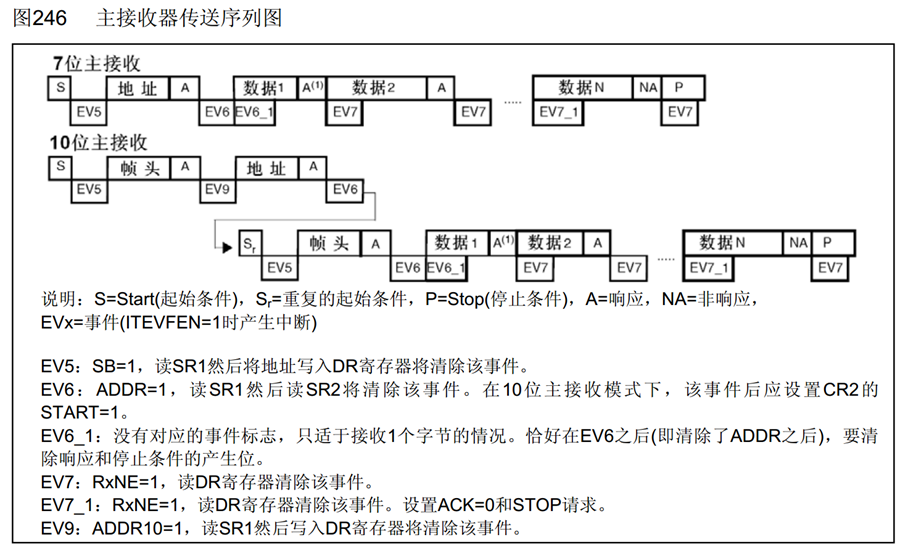

4.4.2主机接收（当前地址读）

操作步骤详解 (轮询)

配置与初始化 (Setup): 同主机发送步骤1。
产生起始条件 (Generate START): 同主机发送步骤2。等待SB置位并清除。
发送从机地址 + 读方向 (Send Slave Address + Read Bit):
- 将7位从机地址左移1位 ，最低位设置为1 (表示读操作)，然后写入数据寄存器DR (I2C_SendData(I2Cx, (SlaveAddress << 1) | I2C_Direction_Receiver)。
- 等待事件标志： 轮询状态寄存器SR1的**ADDR标志位，直到它被置1** 。这表示地址帧（地址+方向）已发送，并且收到了从机的应答（ACK）。
- 关键动作： 读取SR1寄存器（清除ADDR标志）并紧接着读取SR2寄存器 。（同样，读SR2是必须的步骤） 。注意： 清除ADDR后，硬件会自动使能ACK（如果之前配置了），准备接收第一个数据字节。
接收数据字节 (Receive Data Byte(s)):
- 对于非最后一个字节：
  - 等待事件标志： 轮询状态寄存器SR1的**RXNE (Receive Data Register Not Empty) 标志位，直到它被置1。** 这表示一个完整的数据字节 已经从从机接收完毕，并已从移位寄存器转移到数据寄存器DR中，且主机在SDA上发送了ACK信号给从机（表示继续发送）。
  - 关键动作： 读取数据寄存器DR (ReceivedByte = I2C_ReceiveData(I2Cx))。读取DR会清除RXNE标志。重复此步骤接收所有非最后一个字节。
- 对于最后一个字节：
  - 在读取倒数第二个字节的DR之后、等待最后一个字节的RXNE之前： 必须关闭ACK ！设置控制寄存器CR1的**ACK位为0** (I2C_AcknowledgeConfig(I2Cx, DISABLE))。这是告诉从机："下一个字节是最后一个了，发完就别发了"。
  - 关键动作： 在读取最后一个字节之前，必须先产生STOP条件！ 设置控制寄存器CR1的STOP位为1 (I2C_GenerateSTOP(I2Cx, ENABLE))。（也可以在RXNE置位后立即产生STOP，但提前产生更常见）。
  - 等待事件标志： 轮询RXNE标志置1（表示最后一个字节已收到并在DR中）。
  - 关键动作： 读取数据寄存器DR (LastByte = I2C_ReceiveData(I2Cx))。此时，主机在SDA上发送的是NACK信号（因为ACK已关闭）。

4.4.3过程总结：

流程固定： START -> 地址(方向) -> 数据(发送/接收) -> STOP。主机发送和接收的主要区别在于方向位 和最后一个字节的处理（ACK/NACK、STOP时机）。
状态驱动： 每做一步关键操作（写DR、置位START/STOP），必须等待并清除 特定的状态标志（SB, ADDR, TXE, RXNE, BTF），才能进行下一步。这是保证硬件状态机同步的关键。
地址处理： 发送地址时，一定要把7位地址左移1位，并根据是读还是写操作设置最低位（0=写，1=读）。
接收关键点：
- 非最后一个字节：收到后主机发ACK (ACK=1)。
- 最后一个字节：在接收前要关ACK (ACK=0)，并在读取前发STOP 。这样主机在收到最后一个字节后会回NACK，并释放总线。

五、软硬件I2C的对比

5.1软件I2C优缺点

5.1.1优点

极高的灵活性 (GPIO选择)：
- 最大优势！ 你可以使用任意两个空闲的GPIO引脚作为SCL和SDA。不受芯片引脚复用功能的限制。这在硬件设计自由度低、引脚资源紧张时非常有用。
代码透明，易于理解和调试：
- 协议逻辑完全在你的代码控制之下，每一步（拉低SCL、拉高SDA、延时、检测ACK等）都清晰可见。对于理解I2C底层协议非常有帮助。
- 调试时，更容易在逻辑分析仪上看到代码执行步骤和对应波形的关系。
规避特定芯片的硬件I2C缺陷：
- 在STM32早期型号（尤其是F1系列）中，硬件I2C模块有时被诟病存在一些设计缺陷或"坑"（如特定时序下的总线挂死、中断处理复杂等）。软件模拟可以完全绕过这些潜在问题。(注：新型号STM32的硬件I2C已大幅改进和稳定)
简单场景下实现快：
- 对于速度要求很低 （如100kHz以下）且通信量极小（偶尔读写几个字节）的场景，快速写一个简单的软件I2C驱动可能比配置复杂的硬件I2C寄存器更快。

5.1.2缺点

速度慢且不稳定：
- 致命缺点！ 速度受限于CPU执行指令和软件延时的精度。很难达到标准模式(100kHz)的稳定速度，更别提快速模式(400kHz)或以上。即使能达到，速度也会因中断干扰、代码路径变化而波动。
极高的CPU占用率：
- CPU必须全程参与 每一位(bit)数据的发送和接收，在通信期间基本被"阻塞"，无法执行其他任务。使用延时循环(for/while延时)阻塞尤其严重。即使使用定时器中断来产生SCL，CPU中断开销仍然很大。
时序精度难以保证：
- 软件延时容易受到中断（尤其是高优先级中断）、总线负载、CPU主频变化（如电源管理降频）等因素干扰，导致SCL高低电平时间、建立/保持时间等时序参数偏差。这可能造成通信不稳定，在高速或长距离总线时尤其突出。
功能支持有限：
- 实现多主机仲裁 (Arbitration) 非常复杂且不可靠，软件模拟几乎无法实用。
- 支持时钟同步 (Clock Synchronization) 很困难。
- 实现SMBus超时检测等功能需要额外工作。
开发复杂度和维护成本高：
- 需要开发者深刻理解I2C协议细节（包括所有时序要求）。
- 编写一个健壮的、能处理各种异常情况（总线忙、无应答、被意外拉低等）的软件I2C驱动并非易事，代码量可能不小。
- 在不同型号STM32或更换主频时，可能需要调整延时参数。

5.2硬件I2C 优缺点

5.2.1优点

高速且稳定：
- 最大优势！ 由专用硬件电路产生精确的时钟和时序，不受CPU负载影响。轻松达到标准模式(100kHz)、快速模式(400kHz)，部分型号支持快速模式+(1MHz)甚至高速模式(3.4MHz)。通信速度稳定可靠。
极低的CPU开销：
- CPU只需在关键事件（如启动传输、发送完地址、发送/接收完一个数据块、传输结束、出错）时介入（通过查询标志位或中断）。
- 结合DMA，CPU在数据传输过程中几乎完全解放，只需在传输开始和结束时处理一下，效率极高。这是大数据量传输（如读写大容量EEPROM、持续读取传感器流）的首选方案。
高可靠性和协议完整性：
- 硬件自动处理复杂的协议细节：精确的START/STOP条件、ACK/NACK生成与检测、时钟拉伸支持、7/10位地址匹配、多主机仲裁 (Arbitration) 、时钟同步 (Clock Synchronization) 等。大大降低了通信错误率。
- 内置丰富的错误检测标志（总线错误、仲裁丢失、ACK错误、过载/欠载、超时等），便于错误处理。
功能强大且完善：
- 原生支持多主机模式。
- 支持7位/10位地址。
- 支持SMBus协议（包括PEC校验、超时检测、告警响应等可选功能）。
- 支持时钟延展 (Clock Stretching)（从机拉低SCL要求主机等待）。
开发相对高效（使用库/HAL）：
- 使用STM32标准外设库(SPL)、HAL库或LL库，通过调用封装好的函数（如HAL_I2C_Master_Transmit(), HAL_I2C_Mem_Read()）进行配置和操作，可以快速搭建通信，无需深入理解每个寄存器位（但理解原理对调试有益）。
- 库函数通常处理了状态机流程和错误检查。

5.2.2缺点

引脚固定：
- SCL和SDA引脚由芯片设计固定（查阅芯片数据手册的"Alternate function mapping"表格）。如果这些引脚被占用或布局不方便，可能需要改动硬件设计。
配置相对复杂：
- 需要理解I2C外设的寄存器结构和状态机流程（如之前讲解的主机发送/接收步骤）。配置时钟频率、地址模式、中断/DMA、可能的中断优先级等步骤比软件模拟初始设置稍显繁琐。
- 遇到通信问题时，调试硬件I2C可能比软件模拟更棘手，需要结合逻辑分析仪波形和状态寄存器值来分析。
潜在的历史问题（主要在老旧型号）：
- 如前所述，早期STM32型号（如F1系列）的硬件I2C模块在某些边界条件下可能存在Bug或行为不符合预期（例如特定顺序操作导致总线锁死）。需要查阅对应芯片的勘误手册和应用笔记。(强烈建议：对于新设计，优先选用新型号STM32，其硬件I2C已非常成熟稳定)。
中断管理：
- 为了高效利用硬件I2C，通常需要使能和使用中断。这增加了中断服务程序编写的复杂度，并需要考虑中断优先级和嵌套问题。

5.3如何选择

特性	软件I2C (Bit-Banging)	硬件I2C	推荐场景
速度	低 (<100kHz)，不稳定	高 (100kHz - 3.4MHz+)，稳定	高速传输必选硬件
CPU占用	非常高 (阻塞CPU)	非常低 (尤其配合DMA)	低功耗、实时性要求高必选硬件
时序精度/稳定性	低，易受干扰	高，硬件保证	长线、干扰环境、高速必选硬件
GPIO灵活性	极高 (任意GPIO)	低 (固定复用引脚)	引脚受限时选软件
多主机/仲裁	极难实现	原生支持	多主机系统必选硬件
开发难度(基础)	低 (简单读写)	中 (需理解状态机/寄存器/库)	初学者理解协议可选软件
开发难度(健壮/高级)	高 (需处理所有异常/时序)	中低 (库函数处理大部分)	产品级应用优先硬件
功能完整性	有限 (需自行实现)	丰富 (协议/SMBus/DMA)	需要完整协议支持选硬件
调试透明度	高 (代码直接对应波形)	中低 (需结合波形和状态寄存器)	深度调试协议细节软件直观
规避硬件Bug	是 (完全软件控制)	否	仅当目标芯片有已知严重I2C硬件Bug时考虑

六、硬件I2C读写MPU6050

6.1硬件I2C控制MPU6050

1.配置I2C外设，对I2C外设进行初始化：

①开启I2C外设和对应GPIO口时钟

②将I2C外设对应的GPIO口初始化为复用开漏模式

③用结构体，对整个I2C进行配置

④使能I2C

2.控制外设电路，实现指定地址写的时序
3.控制外设电路，实现指定地址读的时序

6.2硬件I2C相关库函数

①void I2C_DeInit(I2C_TypeDef* I2Cx);

重置默认值

②void I2C_Init(I2C_TypeDef* I2Cx, I2C_InitTypeDef* I2C_InitStruct);

初始化

③void I2C_StructInit(I2C_InitTypeDef* I2C_InitStruct);

结构体

④void I2C_Cmd(I2C_TypeDef* I2Cx, FunctionalState NewState);

使能

⑤void I2C_GenerateSTART(I2C_TypeDef* I2Cx, FunctionalState NewState);

生成起始条件

⑥void I2C_GenerateSTOP(I2C_TypeDef* I2Cx, FunctionalState NewState);

生成终止条件

⑦void I2C_AcknowledgeConfig(I2C_TypeDef* I2Cx, FunctionalState NewState);

配置CR1的ACK位，从机应答（1应答，0非应答）

⑧void I2C_SendData(I2C_TypeDef* I2Cx, uint8_t Data);

发送数据到DR寄存器，自动启动数据传输

⑨uint8_t I2C_ReceiveData(I2C_TypeDef* I2Cx);

读取DR数据，接收数据

接受移位完成时，收到的一个字节由移位寄存器转到数据寄存器，读取数据寄存器，就可接收一个字节；

在下一个字节收到前，及时把上一个字节移走，防止数据覆盖

⑩void I2C_Send7bitAddress(I2C_TypeDef* I2Cx, uint8_t Address, uint8_t I2C_Direction);

发送7位地址专用函数

监控标志位的方案，来确定EV-X状态是否发生
Ⅰ基本状态监控I2C_CheckEvent()（推荐）

ErrorStatus I2C_CheckEvent(I2C_TypeDef* I2Cx, uint32_t I2C_EVENT);

同时判断一个或多个标志位
Ⅱ高级状态监控I2C_GetLastEvent()

uint32_t I2C_GetLastEvent(I2C_TypeDef* I2Cx);

将SR1和SR2数据拼接成16位再处理
Ⅲ基于标志位的状态监控I2C_GetFlagStatus()

FlagStatus I2C_GetFlagStatus(I2C_TypeDef* I2Cx, uint32_t I2C_FLAG);

判断某个标志位是否置1

标志位的读取和清除

读取标志位

FlagStatus I2C_GetFlagStatus(I2C_TypeDef* I2Cx, uint32_t I2C_FLAG);

清除标志位

void I2C_ClearFlag(I2C_TypeDef* I2Cx, uint32_t I2C_FLAG);

读取中断标志位

ITStatus I2C_GetITStatus(I2C_TypeDef* I2Cx, uint32_t I2C_IT);

清除中断标志位

void I2C_ClearITPendingBit(I2C_TypeDef* I2Cx, uint32_t I2C_IT);

6.3MPU6050.c

cpp 复制代码

#include "stm32f10x.h"                  // Device header
#include "MPU6050_Reg.h"
#define MPU6050_Address 0xD0
//根据指定地址写和指定地址读，拼接一个完整的时序

//指定地址写
void IIC_Random_Write_address(uint8_t addr,uint8_t Data)
{
	/*
	起始条件->EV5事件
	发送从机字节地址->EV6事件->EV8_1事件（没有，直接写入发送从机地址）
	发送内存地址字节->EV8事件,之后，可直接再次写入数据，非最后一个字节可直接写入下一个数据
	发送数据字节，非最后一个字节可直接写入下一个数据，发送最后一个字节->EV8_2事件
	终止条件
	*/
	I2C_GenerateSTART(I2C2,ENABLE);
	while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_MODE_SELECT)!=SUCCESS);
	I2C_Send7bitAddress(I2C2,MPU6050_Address,I2C_Direction_Transmitter);
	while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED)!=SUCCESS);
	I2C_SendData(I2C2,addr);
	while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_BYTE_TRANSMITTING)!=SUCCESS);
	I2C_SendData(I2C2,Data);//最后一个字节，发送完毕要终止
	while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_BYTE_TRANSMITTED)!=SUCCESS);
	I2C_GenerateSTOP(I2C2,ENABLE);
}

//指定地址读
uint8_t IIC_Random_Read_address(uint8_t addr)
{
	/*
	起始条件->EV5事件
	发送从机字节地址->EV6事件->EV8_1事件（没有，直接写入发送从机地址）
	发送内存地址字节->EV8事件,之后，可直接再次写入数据，非最后一个字节可直接写入下一个数据

	重复起始条件->EV5事件
	发送从机读字节地址->EV6事件(进入主机接受模式，开始接收从机发送的数据波形)->接收一个字节时，有EV6_1事件（没有标志位，适合接收一个字节的情况，在EV6之后，清除响应和停止条件的产生位）
	终止条件（在接收最后一个字节之前，提前把ACK置0，同时设置停止位，等待EV7事件：接收到一个字节后产生）EV7->一个字节的数据在DR中,读取DR即可拿出字节->ACK置0
	若接收多个字节，直接等待EV7事件，读取DR，可接收到数据，在接收最后一个字节之前，在EV7_1事件，需要提前将ACK置0，STOP置1
	若接收一个字节，在EV6事件后，立刻ACK置0，STOp置1
	默认状态下ACK=1，给从机应答，在接收最后一个字节之前，把ACK=0，给非应答，因此在接收函数最后，恢复ACk的默认值1
	*/
	uint8_t Data;
	I2C_GenerateSTART(I2C2,ENABLE);
	while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_MODE_SELECT)!=SUCCESS);
	I2C_Send7bitAddress(I2C2,MPU6050_Address,I2C_Direction_Transmitter);
	while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED)!=SUCCESS);
	I2C_SendData(I2C2,addr);
	while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_BYTE_TRANSMITTED)!=SUCCESS);

	I2C_GenerateSTART(I2C2,ENABLE);
	while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_MODE_SELECT)!=SUCCESS);
	I2C_Send7bitAddress(I2C2,MPU6050_Address,I2C_Direction_Receiver);
	while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED)!=SUCCESS);
	I2C_AcknowledgeConfig(I2C2,DISABLE);
	I2C_GenerateSTOP(I2C2,ENABLE);
	while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_BYTE_RECEIVED)!=SUCCESS);
	Data=I2C_ReceiveData(I2C2);
	I2C_AcknowledgeConfig(I2C2,ENABLE);//方便接收多个字节
	/*
	若接收多个字节将这四个函数循环即可
	I2C_AcknowledgeConfig(I2C2,DISABLE);
	I2C_GenerateSTOP(I2C2,ENABLE);
	while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_BYTE_RECEIVED)!=SUCCESS);
	Data=I2C_ReceiveData(I2C2);
	在接收前面字节时，只执行后面俩行，再if，若计数到最后一个字节，if成立，就四行全部执行
	I2C_AcknowledgeConfig(I2C2,DISABLE);
	I2C_GenerateSTOP(I2C2,ENABLE);
	代码如下：
	if(num=0;num<8;num--)
	{
		I2C_AcknowledgeConfig(I2C2,DISABLE);
		I2C_GenerateSTOP(I2C2,ENABLE);
		if(num==8)
		{
			I2C_AcknowledgeConfig(I2C2,DISABLE);
			I2C_GenerateSTOP(I2C2,ENABLE);
			while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_BYTE_RECEIVED)!=SUCCESS);
			Data=I2C_ReceiveData(I2C2);
		}

	}

	*/
	return Data;
}


void MPU6050_Init(void)
{
	//硬件I2C初始化
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C2,ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_OD;//复用：GPIO控制权交给硬件外设
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_10|GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);

	I2C_InitTypeDef I2C_InitStructure;
	I2C_InitStructure.I2C_Ack=I2C_Ack_Enable;
	I2C_InitStructure.I2C_AcknowledgedAddress=I2C_AcknowledgedAddress_7bit;
	I2C_InitStructure.I2C_ClockSpeed=50000;//0~400KHz
	I2C_InitStructure.I2C_DutyCycle=I2C_DutyCycle_2;//始终占空比，只有在f大于100KHz，进入快速状态才有用，始终占空比大概2;1,其余基本是1：1,始终占空比没用
	I2C_InitStructure.I2C_Mode=I2C_Mode_I2C;
	I2C_InitStructure.I2C_OwnAddress1=0x00;//自身地址7_7bit,10_10Bit，STM32做从机被使唤
	I2C_Init(I2C2,&I2C_InitStructure);

	I2C_Cmd(I2C2,ENABLE);
	/*MPU6050硬件电路初始化
	①配置电源管理寄存器1和2
	②配置分频寄存器，采样分频10
	③配置寄存器
	④陀螺仪配置寄存器
	⑤加速度计配置寄存器
	*/
	IIC_Random_Write_address(MPU6050_PWR_MGMT_1,0x01);//不复位，解除睡眠，选择陀螺仪时钟
	IIC_Random_Write_address(MPU6050_PWR_MGMT_2,0x00);//循环模式唤醒频率不需要，每一个轴待机位都为0，不需要待机
	IIC_Random_Write_address(MPU6050_SMPLRT_DIV, 0x09);		//采样率分频寄存器，配置采样率，这里是10
	IIC_Random_Write_address(MPU6050_CONFIG, 0x06);			//配置寄存器，外部同步不需要，数字低通滤波器110，最平滑的滤波
	IIC_Random_Write_address(MPU6050_GYRO_CONFIG, 0x18);	//陀螺仪配置寄存器，选择满量程11，为±2000°/s，，最大量程
	IIC_Random_Write_address(MPU6050_ACCEL_CONFIG, 0x18);	//加速度计配置寄存器，选择满量程11，为±16g，高通滤波器用不到00
}

//获取数据寄存器，XYZ多个返回值函数，使用指针地址传递
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ, int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ)
{
	//分别读取6个轴数据寄存器的高位和低位，拼接成16位数据，再通过指针变量返回
	uint16_t DataH, DataL;//数据高8位和低8位

	DataH = IIC_Random_Read_address(MPU6050_ACCEL_XOUT_H);		//读取加速度计X轴的高8位数据
	DataL = IIC_Random_Read_address(MPU6050_ACCEL_XOUT_L);		//读取加速度计X轴的低8位数据
	*AccX = (DataH << 8) | DataL;//加速度计X轴的数据

	DataH = IIC_Random_Read_address(MPU6050_ACCEL_YOUT_H);		//读取加速度计Y轴的高8位数据
	DataL = IIC_Random_Read_address(MPU6050_ACCEL_YOUT_L);		//读取加速度计Y轴的低8位数据
	*AccY = (DataH << 8) | DataL;//加速度计Y轴的数据

	DataH = IIC_Random_Read_address(MPU6050_ACCEL_ZOUT_H);		//读取加速度计Z轴的高8位数据
	DataL = IIC_Random_Read_address(MPU6050_ACCEL_ZOUT_L);		//读取加速度计Z轴的低8位数据
	*AccZ = (DataH << 8) | DataL;	//加速度计Z轴的数据

	DataH = IIC_Random_Read_address(MPU6050_GYRO_XOUT_H);		//读取陀螺仪X轴的高8位数据
	DataL = IIC_Random_Read_address(MPU6050_GYRO_XOUT_L);		//读取陀螺仪X轴的低8位数据
	*GyroX = (DataH << 8) | DataL;//陀螺仪X轴的数据

	DataH = IIC_Random_Read_address(MPU6050_GYRO_YOUT_H);		//读取陀螺仪Y轴的高8位数据
	DataL = IIC_Random_Read_address(MPU6050_GYRO_YOUT_L);		//读取陀螺仪Y轴的低8位数据
	*GyroY = (DataH << 8) | DataL;//陀螺仪Y轴的数据

	DataH = IIC_Random_Read_address(MPU6050_GYRO_ZOUT_H);		//读取陀螺仪Z轴的高8位数据
	DataL = IIC_Random_Read_address(MPU6050_GYRO_ZOUT_L);		//读取陀螺仪Z轴的低8位数据
	*GyroZ = (DataH << 8) | DataL;//陀螺仪Z轴的数据
}

6.4代码出现的问题

代码中出现大量While死循环等待，对程序有危险，若一个事件没有产生，程序会卡死，因此，我们可以给死循环加一个超时退出机制，一个简单的计数等待

cpp 复制代码

	uint32_t TimeOut;
	I2C_GenerateSTART(I2C2,ENABLE);
	TimeOut=10000;
	while(I2C_CheckEvent(I2C2,I2C_EVENT_MASTER_MODE_SELECT)!=SUCCESS)
	{
		if(--TimeOut==0)
		{
			break;
		}
	}

每一个While函数增加一个退出机制，太过于麻烦，因此，可以在checkEvent函数上改装成带有超时退出机制的WaitEvent函数

cpp 复制代码

void MPU6050_WaitEvent(I2C_TypeDef* I2Cx, uint32_t I2C_EVENT)
{
	uint32_t TimeOut=10000;
	while(I2C_CheckEvent(I2Cx,I2C_EVENT)!=SUCCESS)
	{
		if(--TimeOut==0)
		{
			break;
		}
	}

}
