Tonatiuh-Flux Distribution Tool

6. Flux Distribution Tool (通量分布工具)

Tonatiuh内置的通量分布分析工具提供了强大的表面光通量分析功能。

6.1 工具访问方式

通过界面访问：

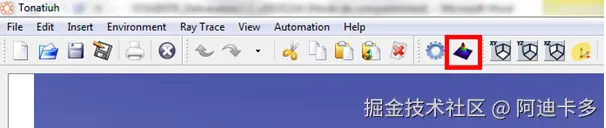

图1: Tonatiuh光线追踪工具栏，红框标出的是通量分析工具图标

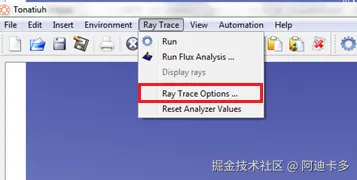

图2: Ray Trace菜单选项，显示了运行通量分析的菜单入口

• 工具栏：点击光线追踪工具栏中的通量分析图标
• 菜单：Ray Trace > Run Flux Analysis...

通过脚本调用：

javascript

tonatiuh.RunFluxAnalysis(
    targetSurface,     // 表面URL
    "FRONT",           // 激活侧面
    2000000,           // 光线数量
    200,               // 高度网格分割
    200,               // 宽度网格分割
    exportDir,         // 输出目录
    "flux_map",        // 文件名
    true               // 保存网格坐标
);

6.2 分析设置参数

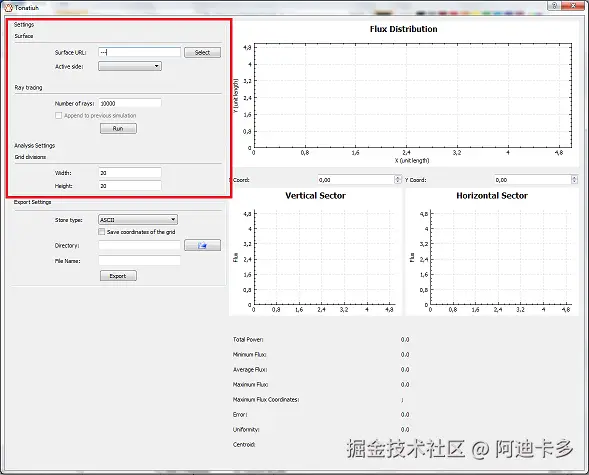

图3: 通量分布分析工具的设置界面，显示表面选择、光线追踪参数和网格分割设置

支持的表面类型：

• Cylinder - 圆柱面
• Flat_disk - 平面圆盘
• Flat_rectangle - 平面矩形

参数配置：

• Surface URL: 要分析的表面节点路径
• Active side: 选择分析的表面侧面（FRONT/BACK）
• Number of rays: 用于分析的光线数量
• Grid divisions: 宽度和高度方向网格分割数

6.3 分析结果

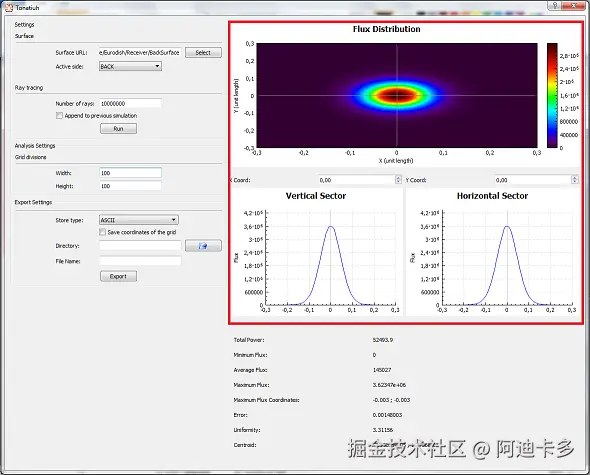

图4: 通量分布分析结果界面，显示彩色热力图、垂直和水平剖面图以及详细的统计数据

统计分析数据：

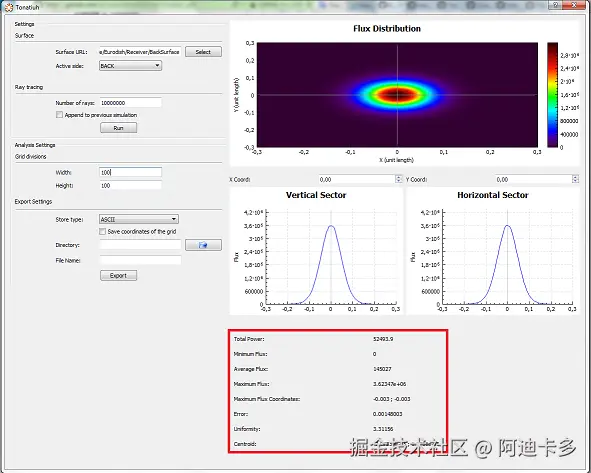

图4: 详细的统计分析结果数值显示，包括总功率、最小/最大/平均通量、误差、均匀性和重心位置等关键指标

• Total Power [W] : 总接收功率
• Minimum/Average/Maximum Flux [W/m²] : 通量密度统计
• Error: 仿真误差估计
• Uniformity: 通量均匀性系数
• Centroid: 通量重心位置

6.4 结果导出

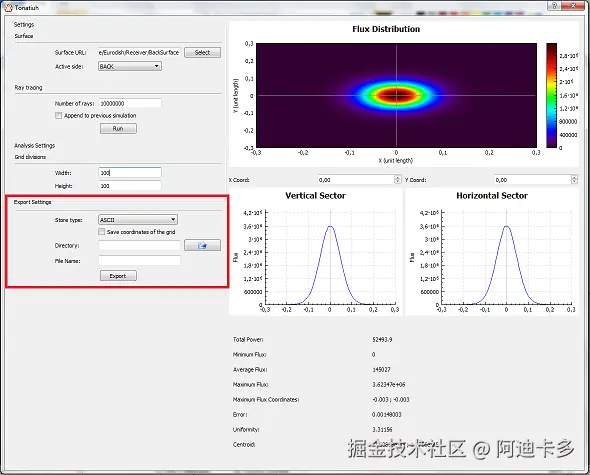

图5: 通量分布分析结果的导出设置界面，显示存储类型、坐标保存选项和文件路径设置

导出选项：

• ASCII文本文件（可选择是否包含坐标）
• 图像文件
