深入剖析：基于Vue 3与Three.js的3D知识图谱实现与优化

哈喽，大家好，我是叶子。

在数据可视化领域，3D知识图谱正成为展示复杂关系网络的重要方式。本文将深入解析一个基于Vue 3和Three.js的高交互性3D知识图谱组件的实现方案，分享关键技术细节与性能优化策略。

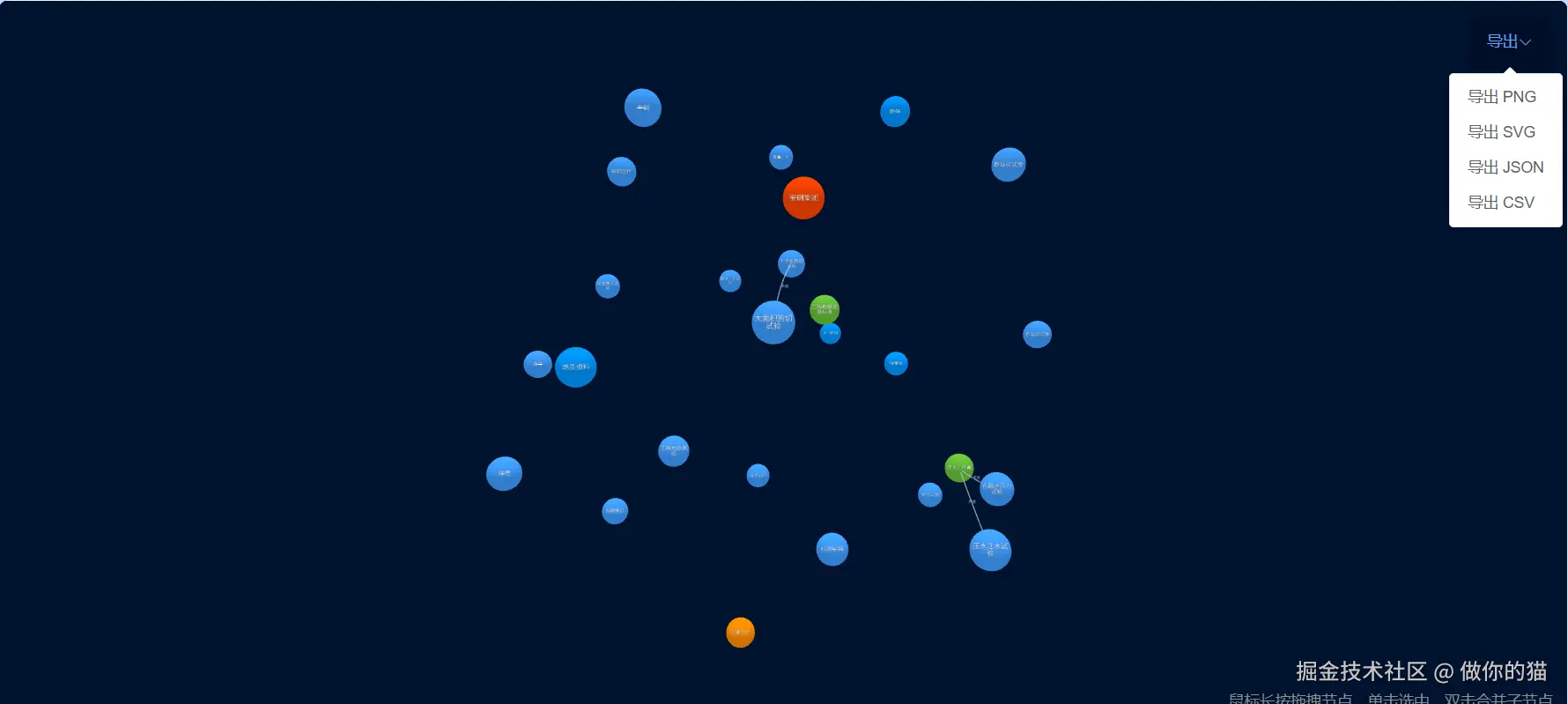

效果图

技术架构概览

该组件采用现代前端技术栈构建：

Vue 3 + TypeScript：组件化开发与类型安全
3d-force-graph：基于Three.js/D3.js的专用图谱库
Three.js：底层3D图形渲染
D3.js：力导向图布局算法
Element Plus：UI交互组件

核心功能解析

1. 智能力导向布局

通过精细调整D3.js的力模拟参数，实现稳定美观的布局：

scss 复制代码

.d3Force('link',
  d3.forceLink()
    .distance(20) // 控制连线长度
    .strength(0.1) // 调整连接强度
)
.warmupTicks(200) // 预模拟避免初始混乱
.cooldownTime(10000) // 平滑过渡动画

2. 高效自定义渲染

突破传统Canvas渲染限制，使用Three.js实现个性化节点与标签：

ini 复制代码

.nodeThreeObject(node => {
  const sprite = new SpriteText(processText(node.name))
  sprite.color = NODE_FONT_COLOR
  sprite.textHeight = TEXT_FONT_SIZE
  sprite.material.depthTest = false // 禁用深度测试解决遮挡问题
  return sprite
})

3. 创新交互设计

实现单击/双击分离交互模式：

单击：查看节点详情、聚焦视图
双击：展开/折叠子图，简化复杂网络

typescript 复制代码

// 智能点击识别逻辑
const onNodeClick = (node: any, event: any) => {
  if (isDoubleClick) return // 阻断双击时的单击事件

  // 时间戳比对实现双击检测
  if (currentTime - lastTime < 300) {
    handleNodeDoubleClick(node) // 双击处理
  } else {
    // 单击处理逻辑
  }
}

4. 多格式数据导出

实现一站式数据导出方案，满足不同场景需求：

arduino 复制代码

// PNG导出：利用Three.js渲染器直接截取
const canvas = renderer.domElement
const dataUrl = canvas.toDataURL('image/png')

// SVG导出：3D坐标转2D投影
const project = (x, y, z) => {
  const vector = new THREE.Vector3(x, y, z)
  vector.project(camera)
  return {
    x: (vector.x * 0.5 + 0.5) * canvas.width,
    y: (-vector.y * 0.5 + 0.5) * canvas.height
  }
}

// CSV导出：使用JSZip打包多文件
const zip = new JSZip()
zip.file('nodes.csv', nodeCsv)
zip.file('links.csv', linkCsv)

性能优化策略

1. 对象缓存机制

dart 复制代码

const textCache = new Map() // 节点文本缓存

nodeThreeObject(node => {
  if (textCache.has(node.id)) {
    return textCache.get(node.id) // 返回缓存对象
  }
  // ...创建新文本对象并缓存
})

2. 选择性渲染优化

通过 visibility 控制实现子图折叠时的性能提升：

scss 复制代码

.nodeVisibility(nodeVisibility) // 动态控制节点显示
.linkVisibility(link => !hiddenChildren.value[link.source.id]) // 控制连线显示

3. 内存泄漏防护

在组件卸载时主动释放Three.js资源：

scss 复制代码

onBeforeUnmount(() => {
  // 遍历场景释放几何体和材质
  graph.scene().traverse(obj => {
    if (obj instanceof THREE.Mesh) {
      obj.geometry?.dispose()
      obj.material?.dispose()
    }
  })
})

样式与用户体验

采用深色科技风设计：

背景色：#00122f (深蓝色)
节点颜色：按类型区分（人物、组织、项目等）
连线颜色：#c4d7ff (浅蓝色)
字体颜色：纯白色确保可读性

响应式设计确保在不同屏幕尺寸下的展示效果。

实际应用价值

该组件已在实际项目中应用于：

企业知识管理系统
社交网络关系分析
金融风控关系图谱
学术研究合作网络

总结

本文介绍的3D知识图谱组件通过多种技术创新实现了功能性与性能的平衡：

基于物理模拟的智能布局算法
自定义Three.js渲染解决复杂可视化需求
创新的交互设计提升用户体验
全面的数据导入导出能力
深度的性能优化保障大规模数据渲染

这种实现方案为复杂关系数据的可视化提供了可靠的技术参考，开发者可以根据实际需求进一步扩展功能或调整视觉效果。

欢迎在评论区交流你在数据可视化项目中遇到的挑战和解决方案！
