在移植国产数据库FlashDB到MCU GD32F103RC的过程中，测试了片内Flash和片外SPI Flash两个例程，笔者碰到了几个难以解决的问题，困扰了好些时日，花了很长一段时间才解决。现象和经验总结如下：
一、移植完成后，在测试片外SPI例程时，总是出现以下几点错误：
1）"Error: Can't enable write status."
2）"Error: Can't disable write status."
3）"Error: Flash wait busy has an error."
4）"Error: Flash device reset failed."

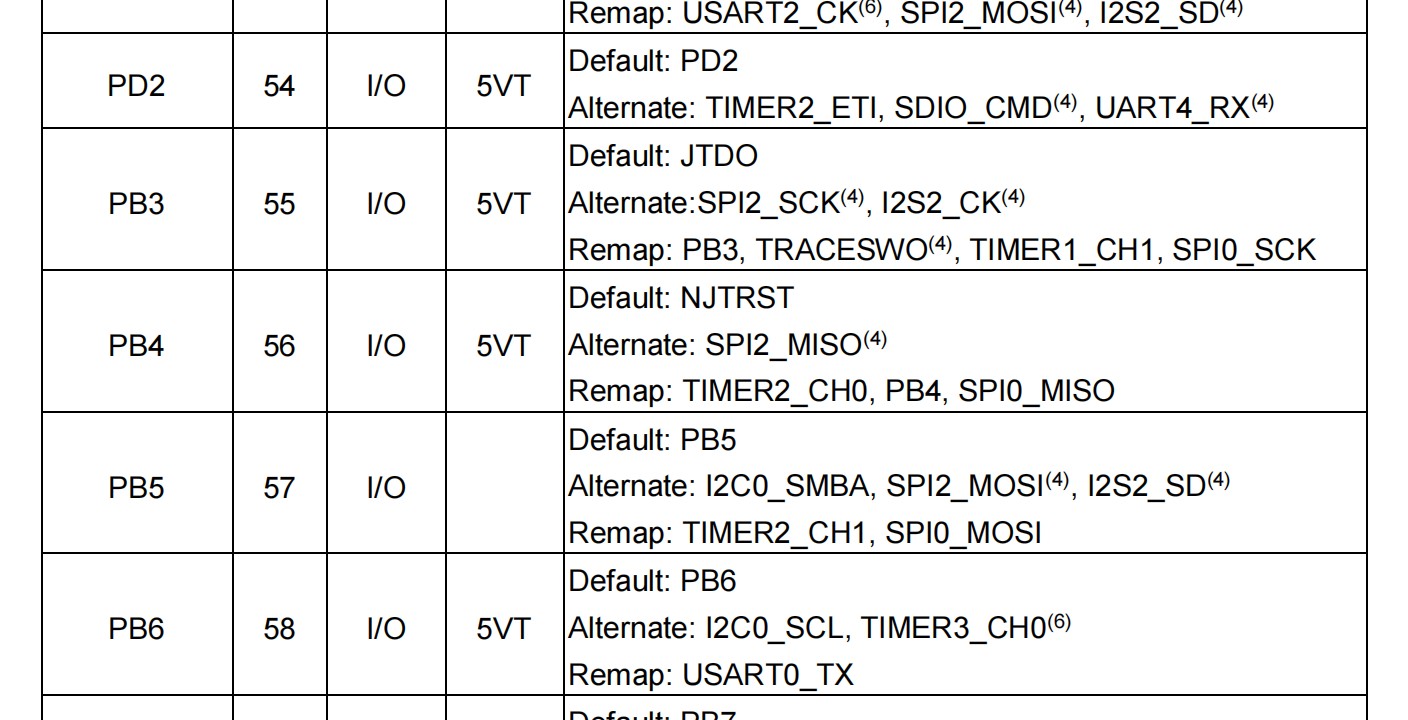

上面的几个错误时随机出现的，比较怪异。手中有一块板子，主控为GD32F103RC，板载SPI Flash W25Q16芯片，尝试了很多办法。于是将主控改为STM32F103RC，用STM32的测试例程测试，还是同样的现象。初步怀疑W25Q16接口芯片的管脚定义对应不上，将开发板供应商出厂的原始SPI Flash例程下载到MCU，发现可以正常读写Flash。逐一对比自己写的SPI驱动程序和原厂的驱动程序，并检查原理图，才发现GD32的SPI2引脚复用了JTAG引脚（PB3/JTDO/SPI2_SCK,复位默认为JTDO功能，PB4/NJRST/SPI2_MISO复位默认为NJRST功能，PB5/SPI2_MOSI复位默认功能为PB5，片选PA15/JTDI/SPI2_NSS）。
真是凑巧，SPI2（GD32是SPI2，STM32是SPI3）几个管脚都复用了JTAG信号。其实，只要将SPI的驱动程序修改成下面，将复用功能使能，同时禁用JTAG保留SWD，即可打通SPI的所有通信。
rcu_periph_clock_enable(RCU_GPIOB);
rcu_periph_clock_enable(RCU_GPIOA);
rcu_periph_clock_enable(RCU_AF);
rcu_periph_clock_enable(RCU_SPI2);
gpio_pin_remap_config(GPIO_SWJ_SWDPENABLE_REMAP,ENABLE);
/* SPI2_SCK(PB3), SPI2_MISO(PB4) and SPI2_MOSI(PB5) GPIO pin configuration */
gpio_init(GPIOB, GPIO_MODE_AF_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_3 | GPIO_PIN_4| GPIO_PIN_5);
/* SPI2_CS(PA15) GPIO pin configuration */
gpio_init(spi2.cs_gpiox, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, spi2.cs_gpio_pin);
二、在第一个步骤完成后，发现驱动FlashDB还是有不成功的地方，后面发现发送函数有一个地方逻辑发生错误
void gd32_spi_transmit(uint32_t spix, const uint8_t *write_buf, uint16_t write_size, uint32_t timeout, uint8_t* error)
{
uint16_t i;
const uint8_t *buffer = write_buf;
//for(i = 0; (i<write_size) && ((*error)!=0); i++)//这里的逻辑有错误，(*error)!=0是错误的，(*error)==0才是正确的逻辑！
for(i = 0; (i<write_size) && ((*error)==0); i++)
{
spi_flash_send_byte(spix, *buffer++, timeout, error);
}
}
三、经验总结
（1）仔细阅读原厂的BSP驱动是多么重要，他们根据板子做好了适配，其驱动程序几乎100%可以跑得通。自己根据手册编写的驱动程序不一定正确，可能需要反复调试。
（2）务必保证函数里各种判断逻辑的正确性，判断为false或者判断为true是两个截然不同的结果。
大家多点点赞和收藏，晚些时候将FlashDB移植到GD32F103RC的片内Flash和片外SPI Flash源码开源出来！
