prometheus+grafana监控系统

序言

当初在TX做Gerzi，给其他部门做测试，接触了Prometheus+grafana的监控系统。那可真是一段痛苦的服务日子啊。虽说难以解构实际的技术栈，但是这个监控系统给我留下了不少印象，现在就进行一下重现。

以下内容主要分为几个部分：

1. prometheus安装部署
2. Grafana安装应用
3. Exporter指标数据收集
4. PromQL
5. Grafana中dashboard
6. 告警和通知

简单来说，这套监控系统就是通过Exporter来进行对应后台系统或者微服务系统进行指标数据收集，然后汇集到Prometheus这个基于时序数据库的开源工具中，而后通过Grafana工具进行可视化展示。需要说一下的是Prometheus的原作者是Matt T.Proud，可以的话可以去观摩一下。

prometheus安装部署

Prometheus是SoundCloud这个在线音乐分享平台进行开发的，官方博客中针对这个监控系统Prometheus有文章Prometheus: Monitoring at SoundCloud，这篇文章里介绍了它们所需要的监控系统需要满足的特性(也就是Prometheus会满足的)：

• 多维度数据模型
• 方便的部署和维护
• 灵活的数据采集
• 强大的语言查询

用户可以根据个人使用体验来判断这些条件是否满足，如果不满足可以考虑给他们提意见或者自己搞一个，或许你就是明日之星呢。Prometheus作为监控系统的一部分，它更是一个时序数据库。针对Prometheus的目标数据(目标service)采集，往往采取在目标service处开放一个Http接口来直接供给Prometheus，或者使用一个Exporter(数据采集组件)来进行目标service的数据采集，再对Prometheus提供一个Http接口来进行数据汇总(听说Prometheus使用Pull来进行数据采集，而不是Push)。

解压安装

回归正题，下面来进行Prometheus的安装部署，首先是在个人的ubuntu中进行直接安装，这种安装方式是下载压缩包到本地进行安装，比较传统：

# 在https://prometheus.io/download/官网中有着对应安装包，选择合适的进行wget到本地即可
$ wget https://github.com/prometheus/prometheus/releases/download/v3.5.0/prometheus-3.5.0.linux-amd64.tar.gz

$ tar -xvfz prometheus-3.5.0.linux-amd64.tar.gz
$ cd prometheus-3.5.0.linux-amd64
$ ./prometheus --version
prometheus, version 3.5.0

prometheus的运行，编写其路径下prometheus.yml如下：

# 全局配置
global:
  scrape_interval:     15s      # 抓取监控数据的时间间隔

# 单独的任务配置，可以设置多个
scrape_configs:
  - job_name: 'prometheus'      # 任务名

    # 隔5s进行一次目标数据的获取
    scrape_interval: 5s

    # 具体抓取目标url，这是自己吃自己的意思
    # 实际上是从http://localhost:9090/metrics获取指标数据，curl一下就知道了
    static_configs:
      - targets: ['localhost:9090']

prometheus配置主要是global全局配置项、alerting通知配置项、rule_files报警规则配置项和最后的scrape_config指标数据收集任务配置项。

保存好以后运行即可：

$ ./prometheus --config.file=prometheus.yml

到了这一步，prometheus就算可用了，不过为了方便，还是需要进行一下调整，随个人喜欢移动prometheus路径到share或者local都可以，然后添加其prometheus的可执行文件路径到环境变量中即可。

docker部署

对于现在来说，其实更多还是应用prometheus到docker中，为了方便docker使用，在拉取prometheus的镜像前，需要先安装了docker：

$ apt install docker.io

这之后就可以进行正常的镜像获取和应用了：

$ docker run \
    --name prometheus-service \
    -p 9090:9090 \
    -v /path/to/prometheus.yml:/etc/prometheus/prometheus.yml \
    -d prom/prometheus

特定路径编辑好配置yml以后如上进行挂载应用，docker run初次执行就会自动获取对应镜像了，-v参数是把本地/path/to/prometheus.yml挂载到运行起来的prometheus容器中的/etc/prometheus/prometheus.yml；-p参数则是端口挂载，比较简单。

除了上面参数，还有着其他的docker参数应用可以参考这篇：

docker命令参数

上面的运行结果就是，Prometheus通过自己暴露的metrics接口进行自我数据收集，当真是自己吃自己了，想要查看这些数据，如下：

$ $ curl http://localhost:9090/metrics
# HELP go_gc_cycles_automatic_gc_cycles_total Count of completed GC cycles generated by the Go runtime. Sourced from /gc/cycles/automatic:gc-cycles.
# TYPE go_gc_cycles_automatic_gc_cycles_total counter
go_gc_cycles_automatic_gc_cycles_total 6
# HELP go_gc_cycles_forced_gc_cycles_total Count of completed GC cycles forced by the application. Sourced from /gc/cycles/forced:gc-cycles.
# TYPE go_gc_cycles_forced_gc_cycles_total counter
go_gc_cycles_forced_gc_cycles_total 0
# HELP go_gc_cycles_total_gc_cycles_total Count of all completed GC cycles. Sourced from /gc/cycles/total:gc-cycles.
# TYPE go_gc_cycles_total_gc_cycles_total counter
go_gc_cycles_total_gc_cycles_total 6
# HELP go_gc_duration_seconds A summary of the wall-time pause (stop-the-world) duration in garbage collection cycles.
# TYPE go_gc_duration_seconds summary
go_gc_duration_seconds{quantile="0"} 6.6802e-05
...

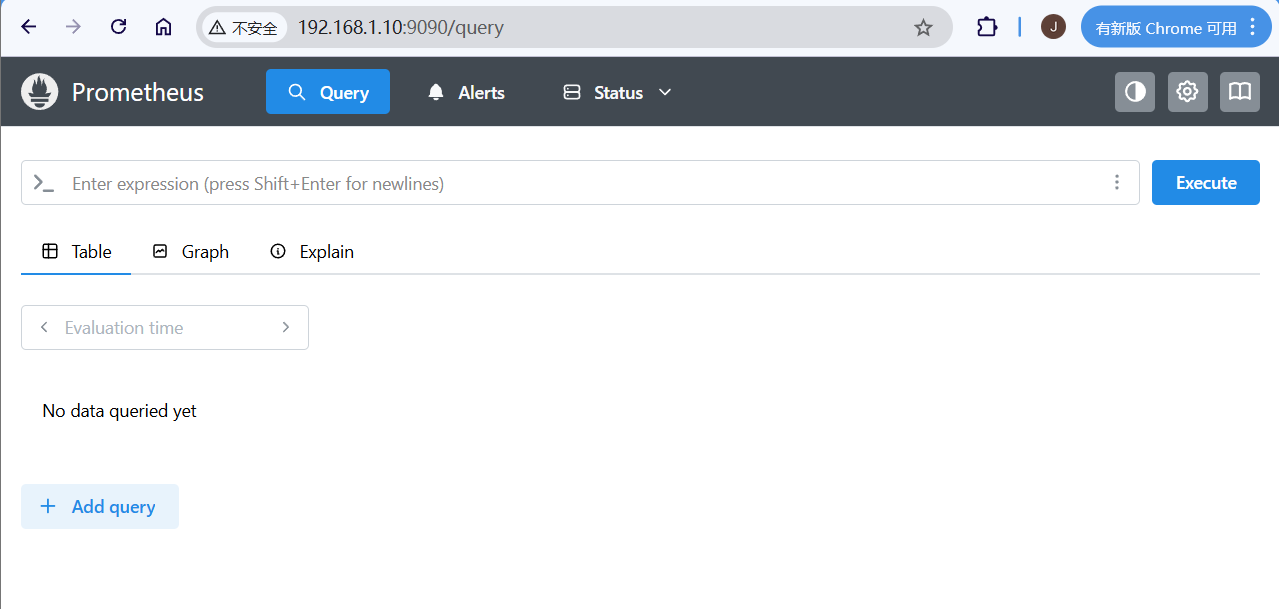

prometheus安装部署完毕后，就可以通过web进行简单访问了，直接访问http://localhost:9090/就可以得到如下页面，这里采取的是ubuntu进行部署，同一局域网下windows进行编辑访问，所以：

如上为默认跳转的查询页面，在这里可以通过提供的Status页面查看数据采集方(各种exporter或者直接后台)的状态的Target health，但是这里不关注这些，这里只关注Graph页面提供的强大查询功能，通过特殊表达式来对监控数据进行查询，这个表达式就是PromQL。目前还不算正式应用，姑且搁置一下。

Grafana安装部署

和prometheus一样，Grafana同样有着两种部署方式，第一种就是本地安装了：

# 安装基本工具，如果已经有了wget可以忽略
$ sudo apt-get install -y apt-transport-https software-properties-common wget

# 添加gpg密钥
$ sudo mkdir -p /etc/apt/keyrings/
$ wget -q -O - https://apt.grafana.com/gpg.key | gpg --dearmor | sudo tee /etc/apt/keyrings/grafana.gpg > /dev/null

# 添加respository
$ echo "deb [signed-by=/etc/apt/keyrings/grafana.gpg] https://apt.grafana.com stable main" | sudo tee -a /etc/apt/sources.list.d/grafana.list

# 更新一下源然后安装
$ sudo apt update
$ sudo apt install grafana

另外的部署方式就是docker部署了，如下：

$ docker run -d \
    --name grafana-service \
    -p 3000:3000
    grafana/grafana

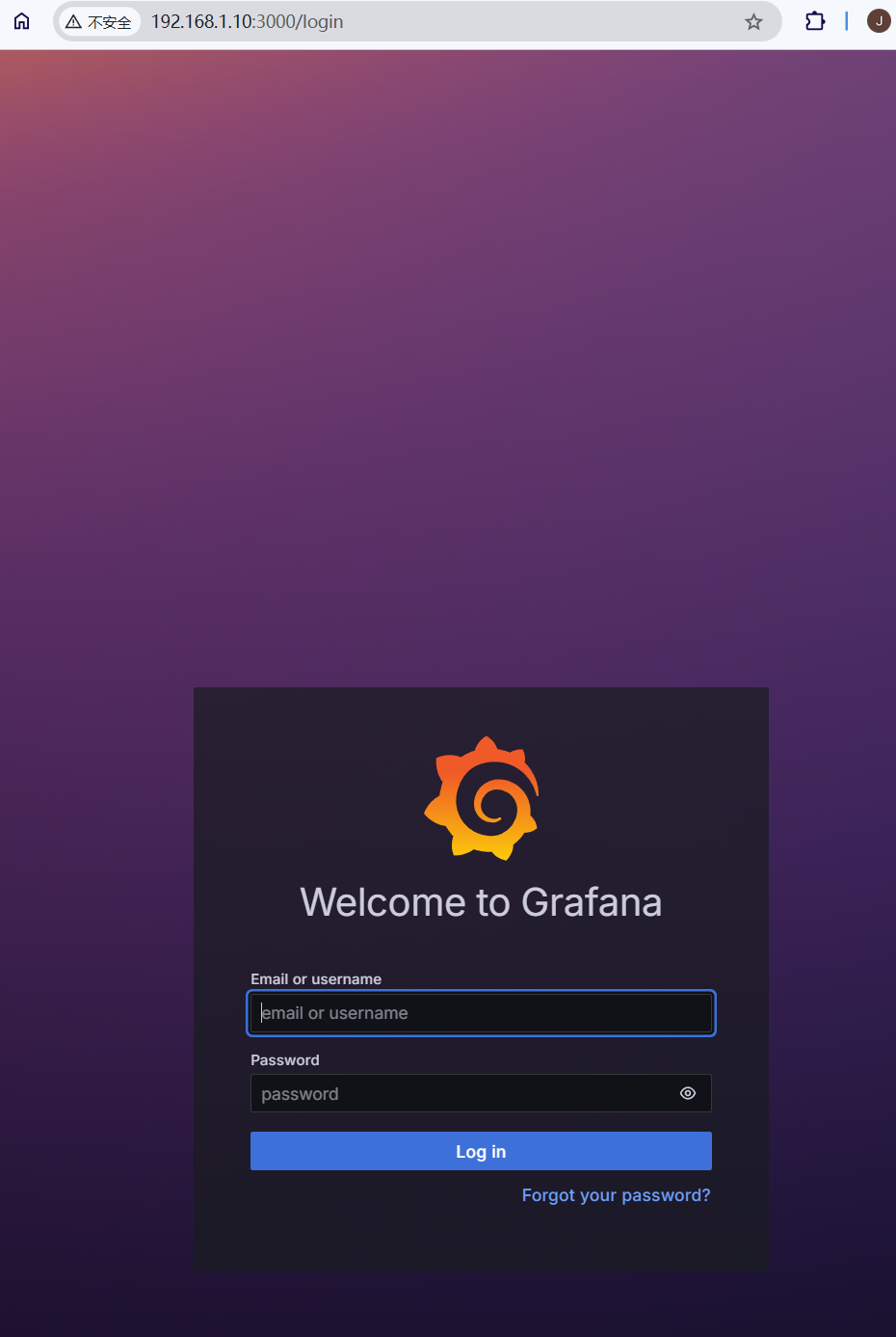

简单粗暴，如此运行起来后，直接访问http://localhost:3000/，上来就是Grafana登录页面：

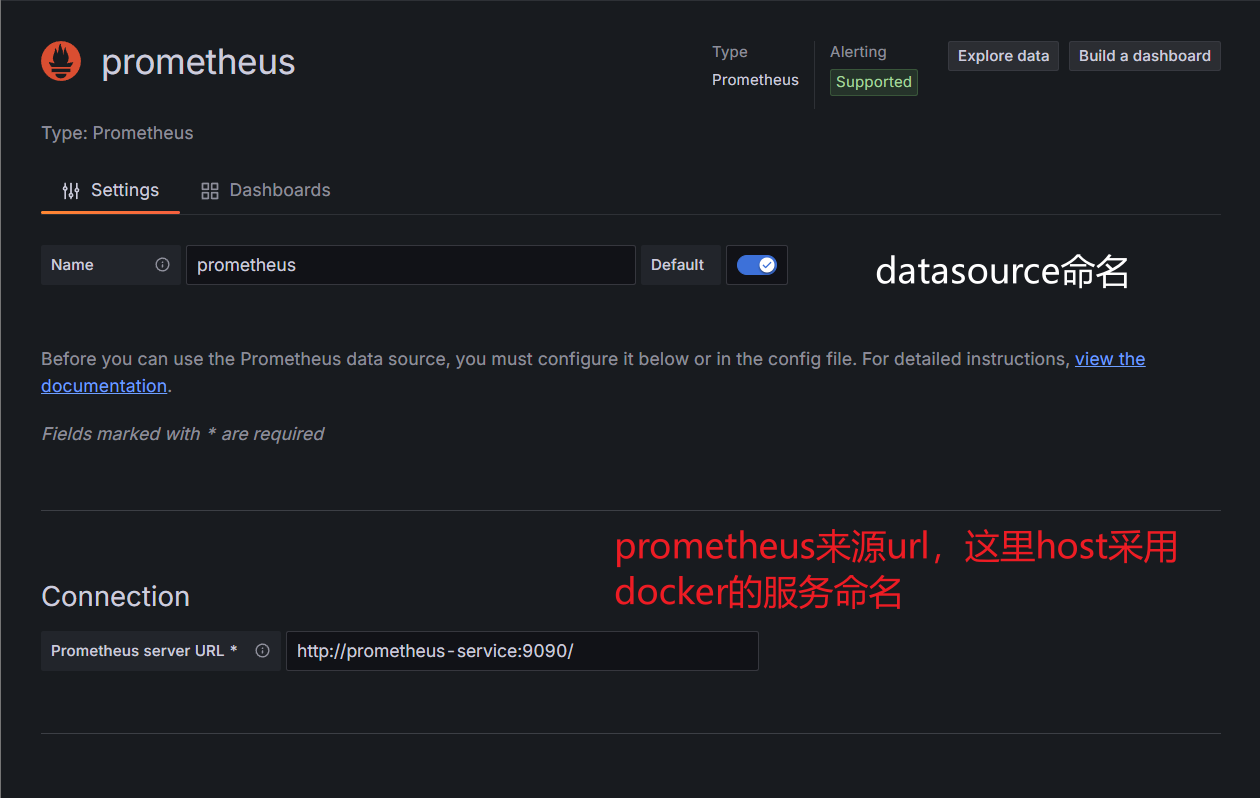

默认登录为admin/admin，成功以后就会要求设置初始管理员密码，完了以后就可以进去了，到这里，grafana服务算是起来了，但却还不算用起来，因为它还么设置prometheus数据源，只是一个提供web页面的空的grafana服务。下面设置一下数据源，搜索[Data sources]进入[Data sources]页面，然后在这里可以进行[Add data source]操作，不过现在grafana并不止于Prometheus这一数据源，点击后会发现有很多可选项，不过这里还是采用的prometheus:

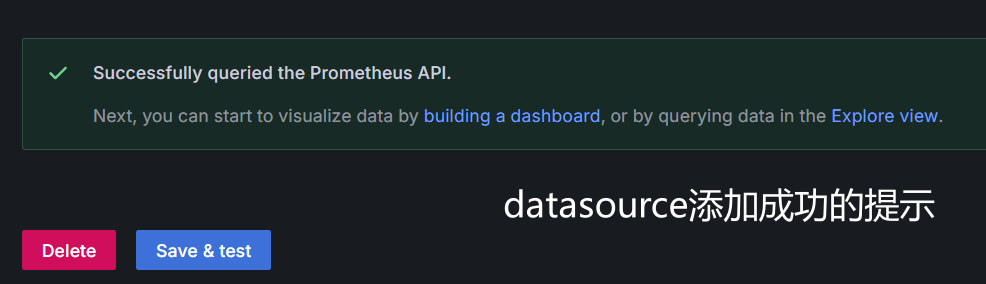

如上进行设置也是够了的，更多的就看个人对于prometheus是否有更多的私密设置之类的了，这时候才需要在上面配置上进行添加，比如添加了用户cookie的metrics接口。

添加完数据源以后，还需要定制一下dashboards，也就是数据格式json的引入，这个搁在后面数据Exporter一起谈。

实操碰到的小问题

在实际应用中，本来因为本地测试prometheus采用curl本地localhost得以成功，象征性完成联通测试了，但在grafana数据源中采取localhost作为数据源host，则是会出现连通性问题。为了解决这个问题，需要将这两个service置于同一个docker网段中：

# 创建一个test-net的docker网段
$ docker network create test-net

# 将这两个servcice添加到test-net网段中
$ docker network connect test-net prometheus-service
$ docker network connect test-net grafana-service

这样一来，在grafana-service中就可以利用prometheus-service来对这service进行访问了，不然就只能通过其分配的docker ip进行访问了，到这之后，前面的grafana数据源的设置就能正常进行了，会有如下结果：

Exporter数据收集

到这里，只是确定了数据统一的prometheus和数据可视化grafana的简单应用，尚未投入实际的项目监控中，这里就针对项目中常用的CPU负载、内存占用、IO开销、流量统计等。这类向Prometheus提供监控样本数据的Exporter，Prometheus会定期向Exporter轮询监控数据，通过Exporter暴露的metrics接口。

针对这类指标收集，就需要特殊的Exporter来进行，关于Exporter的列表可以在prometheus官网中进行查看，根据自己需要进行选择：

Exporter列表

从这上面，可以找到各种官方提供的关于Database数据库、Hardware硬件、Storage存储、Messages System消息队列、HTTP服务、API服务、logging日志、另外的监控系统等等常用的一些个常见的也是比较常用的相关Exporter，另外还有着其他针对特定语言的支持，比如对于Golang、python等等，使其可以在对应代码项目中实现metrics接口，如此操作，项目也就无需另外的Exporter，但也给项目增添了额外的负担。

回归正题，下面使用基础的node-exporter来作为Exporter进行系统层面的数据收集，基本的本地部署当然是：

# node-exporter的github仓库中选择对应系统安装包进行wget
# 会用到科学，不然真难搞
$ wget https://github.com/prometheus/node_exporter/releases/download/v1.9.1/node_exporter-1.9.1.linux-amd64.tar.gz

# 解压
$ tar xvfz node_exporter-1.9.1.linux-amd64.tar.gz
$ cd node_exporter-1.9.1.linux-amd64

# 运行
$ ./node_exporter

运行起来后就可以通过curl http://localhost:9100/metrics获取本地指标数据了，另外还有docker的部署方式：

$ docker run -d \
  --net test-net \
  -p 9100:9100 \
  --name node-exporter \
  prom/node-exporter

如上操作，运行node-exporter的时候添加进test-net的docker网段中，这样prometheus-service才能正常通过host来获取其信息，如上操作后，还需要修改一下prometheus-service的yml文件更改一下target信息，更改完成后还需要重启一下使其生效：

scrape_configs:
  - job_name: 'node'

    scrape_interval: 5s

    static_configs:
      - targets: ['node-exporter:9100']

重启一下：

$ docker restart prometheus-service

PromQL小解

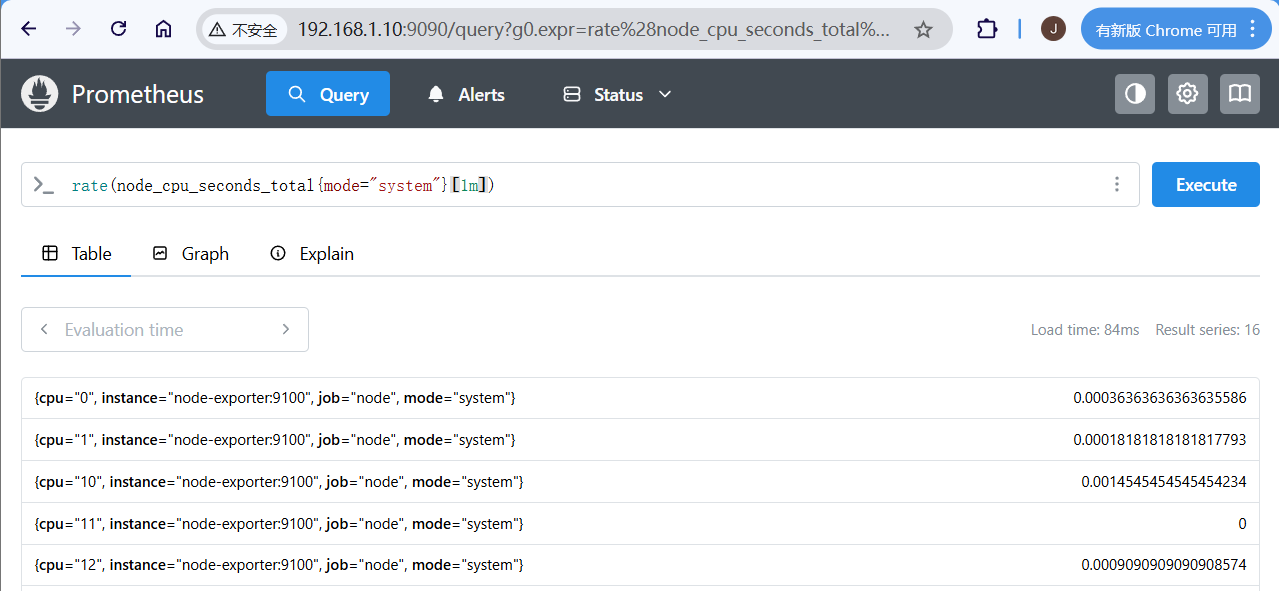

上面Prometheus重启完成后就可以在其web中可以对其进行数据查询：

如上就是在Prometheus中进行PromQL查询的结果。作为Prometheus的核心功能，PromQL支持用户进行监控样本数据的统计分析，同时告警监控也是依赖于PromQL进行实现。

Prometheus支持四种数据类型：

• 瞬时向量(Instant vector)
• 区间向量(Range vector)
• 标量数据(Scalar)，浮点数
• (String)，字符串，待用

解析一下，重点关注Instant vector和Range vector，后者是多个时序序列，每个序列都是一个Instant vector，下面针对瞬时向量进行查询：

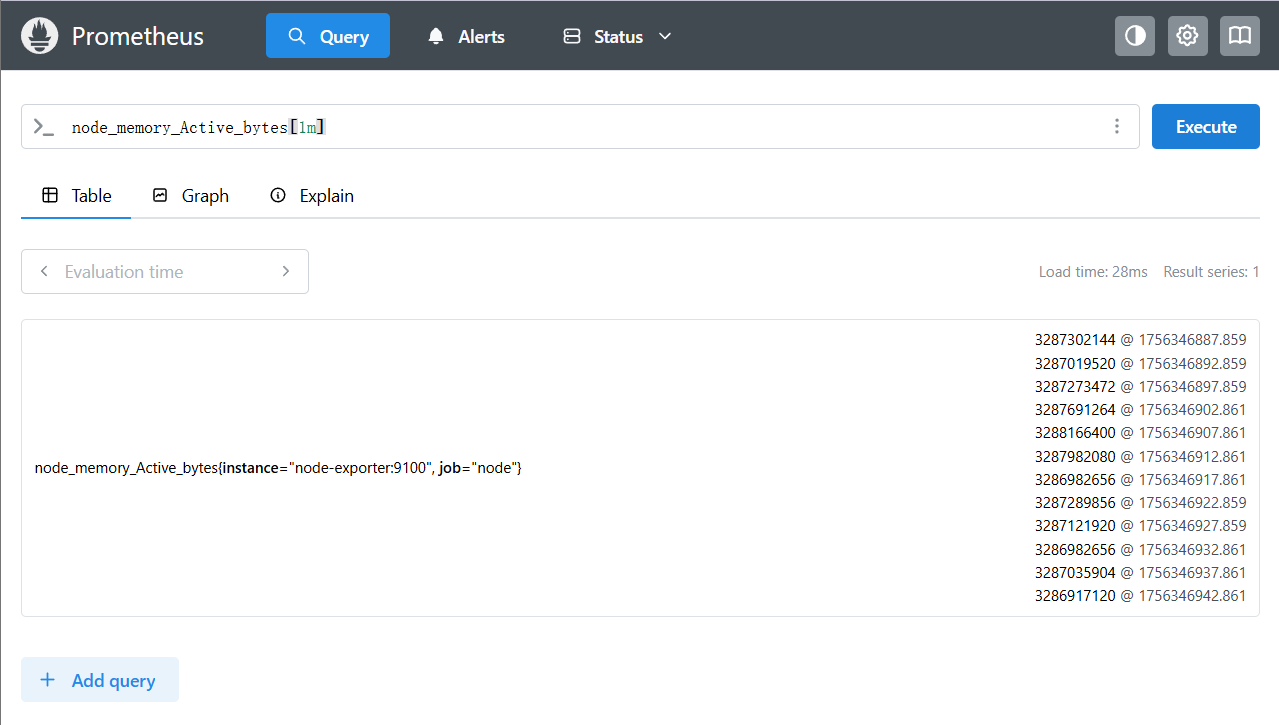

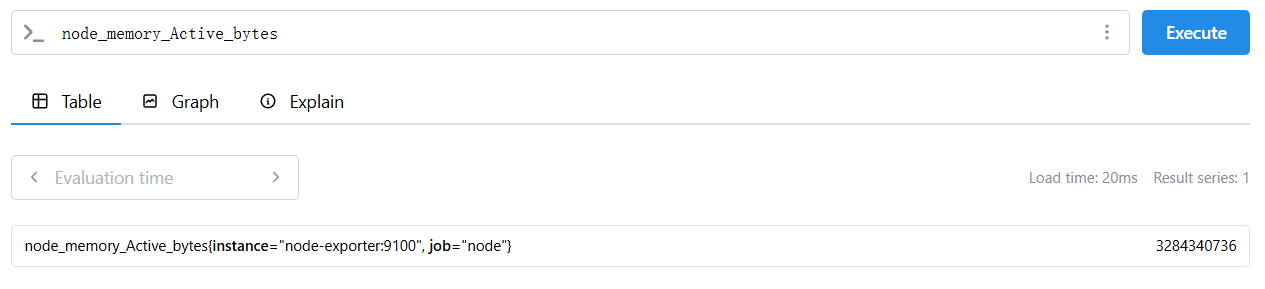

如上，输入指标名称，即可获取对应瞬时向量数据，这是node-exporter中定义的标签数据，那么范围内多时序呢？添加上一个时间范围即可：

上面查询的数据为1m内也就是一分钟内的数据，因为Prometheus配置的scrape_interval为5s，所以共计12条数据，这就是区间数据了。类型数据是这样，除此以外，PromQL还有着各种函数支持，这里就不加赘言了，毕竟只是要最后在Grafana的可视乎。

打造自己的Exporter

因为是在项目中引入，所以下面重点关注如何打造项目需要的自定义Exporter。Exporter和Prometheus间前者暴露metrics接口，后者进行轮询从而收集监控数据，因此Exporter要实现数据的收集和转化。指标数据常见格式如下：

http_req_duration_sec_bucket{le="0.2"} 150
http_req_duration_sec_bucket{le="0.5"} 200

采用度量名称{标签名='标签值1',...} 值 时间戳的格式，如上为http_req_duration_sec_bucket的度量名的监控数据，le为标签名，0.2和0.5为标签值，150和200为确切的监控数据，这里数据忽略了时间戳。对于代码层面的调用，往往是定义四种prometheus-client库所提供的Counter计数器、Gauge变化度量、Histogram直方图、Summary摘要来进行指标数据项定义。Counter常用来记录递增指标，如请求数；Gauge记录可变化度量值，如CPU利用率；Histogram直方图记录样本分布，如请求延迟；Summary概要则是类似Histogram，也记录样本分布情况，但展示更多的统计信息，诸如数量、总和、平均值等。

项目代码实现对应的指标数据，并进行记录，最后通过metrics接口暴露给Prometheus进行数据收集，整体流程就完成了。

Grafana dashboard数据样式

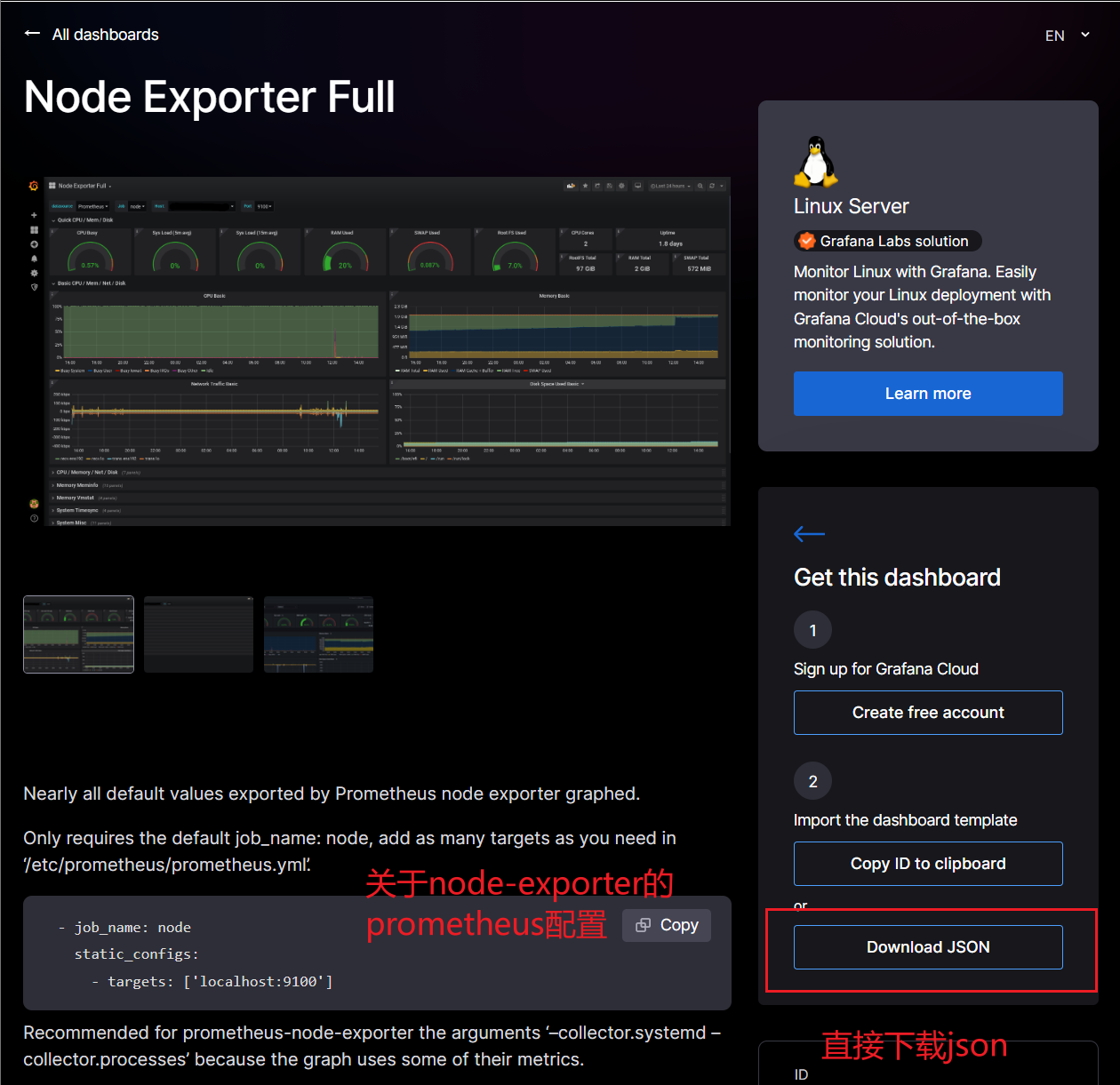

前面有进行数据收集和Prometheus中数据统计查询，但是还是没有实现最终需要的如图所示，没法向领导做汇报呢，所以需要在前面Grafana中继续进行数据展示样式的设置，也就是dashboard方面的设置。关于这个，grafana有着现成的展示板可以进行，只需要在grafana官网样板列表中进行特定选择，不过首先要配合对应的Exporter，比如前面的node-exporter，就可以选择这里的node-exporter-full的样板进行数据展示：

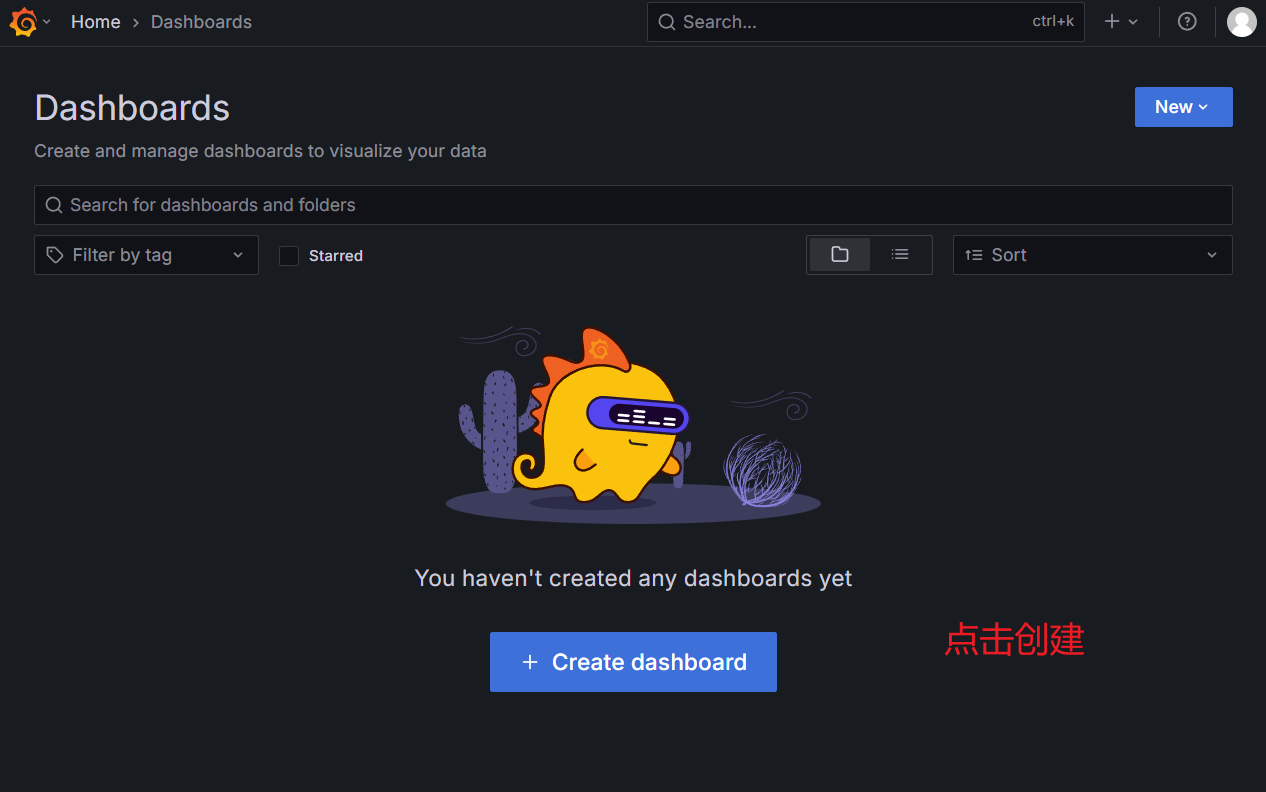

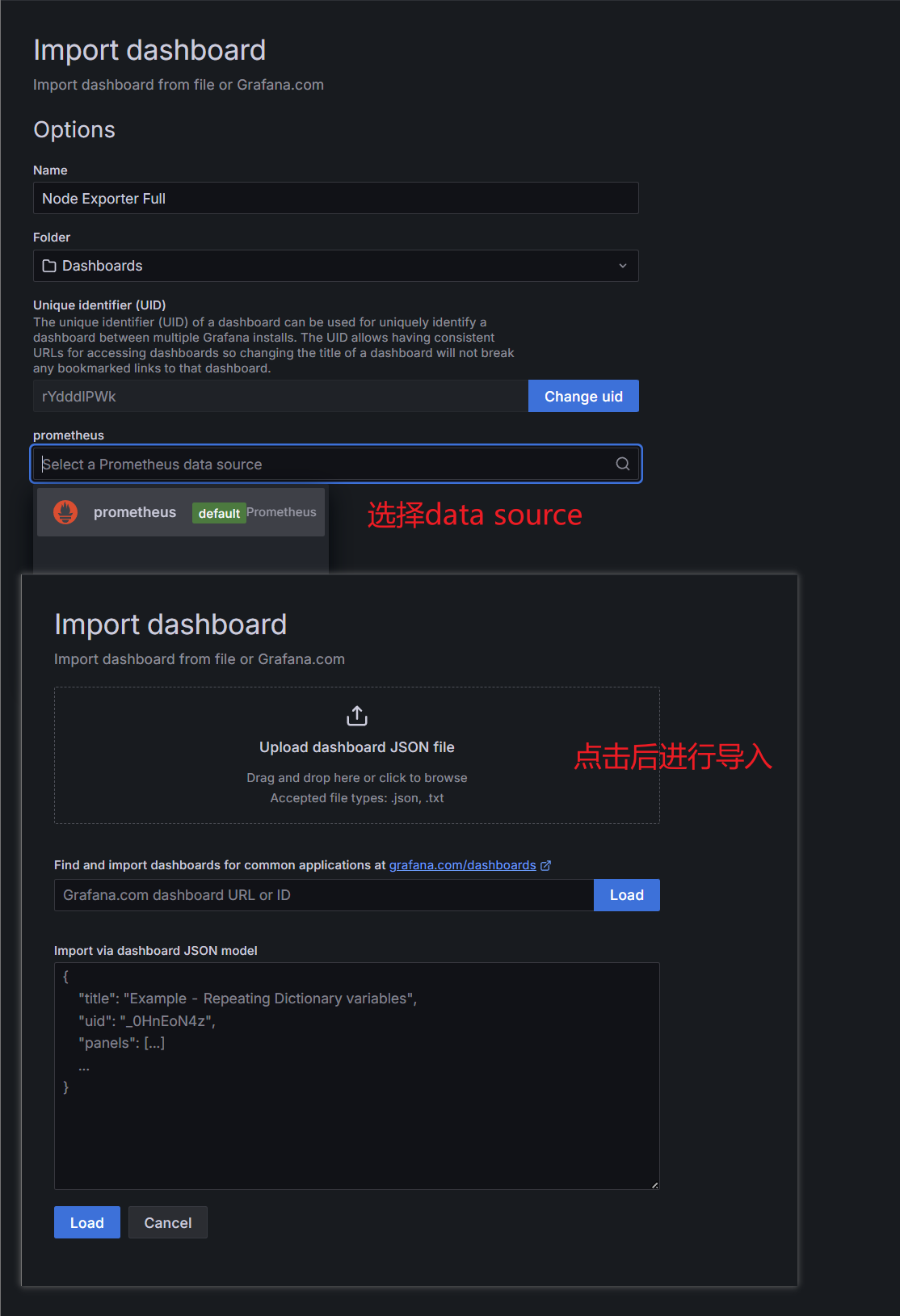

如上操作，然后在grafana-service的web页面进行上面下载的json导入即可：

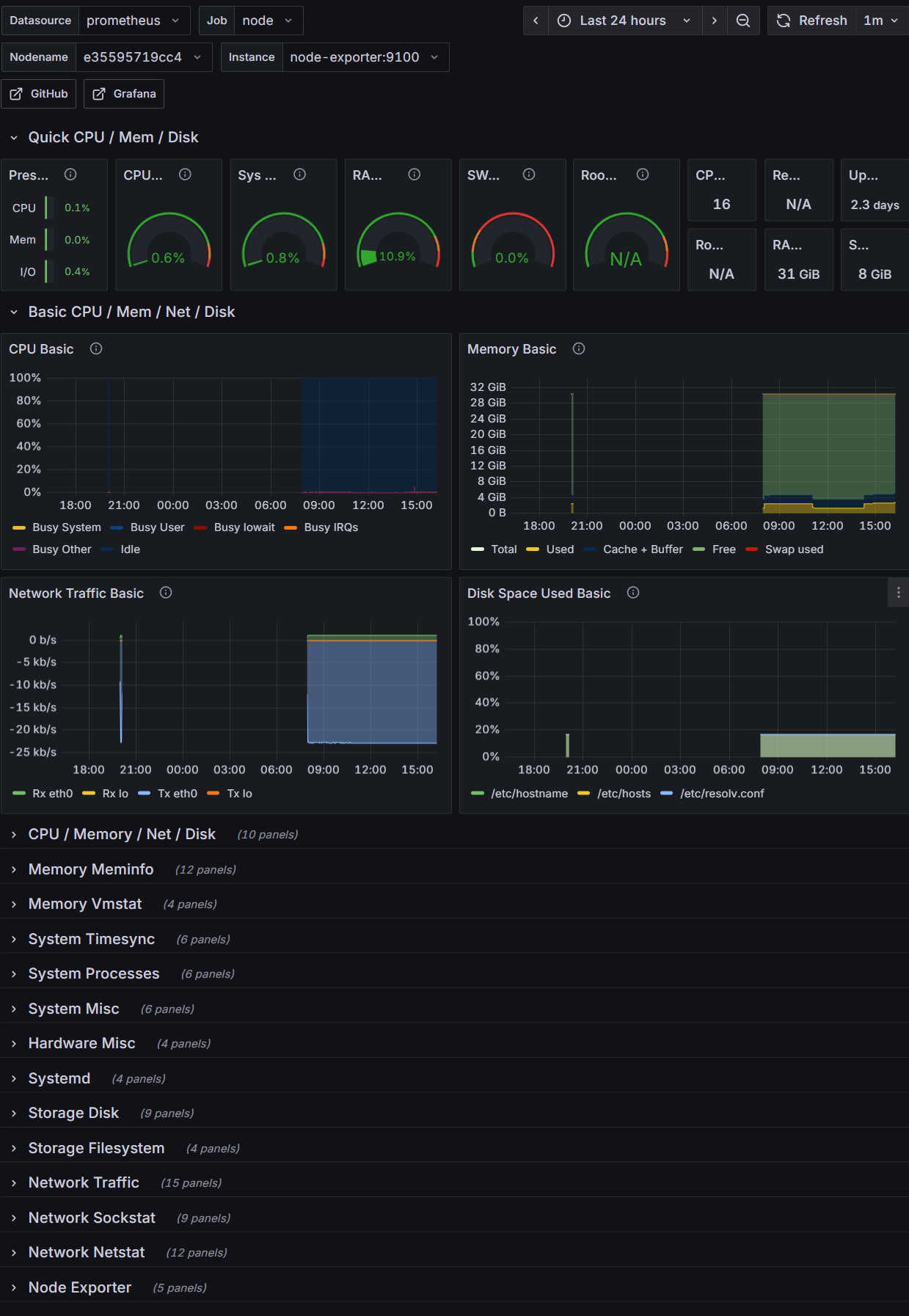

操作完成后即可看到效果：

报警和通知

好的，进行到这里，监控系统就基本成型了，但是运维人员不可能随时盯着监控的，而且监控可视化在某种程度上，情况发生的时候前台看到已经晚了，所以还是需要后台进行直接告警和通知。

前面有过介绍，关于Prometheus配置中有着rule_files的配置可以进行告警方面的配置：

rule_files:
  - alerts.yml

而后直接整个alerts.yml：

# Prometheus报警规则配置
groups:
  # 系统资源报警规则
  - name: system-alerts
    rules:
      # 系统CPU使用率过高
      - alert: HighCPUUsage
        expr: 100 - (avg(irate(node_cpu_seconds_total{mode="idle"}[5m])) * 100) > 85
        for: 5m
        labels:
          severity: warning
        annotations:
          summary: "系统CPU使用率过高"
          description: "系统CPU使用率为 {{ $value }}%，超过85%阈值"

      # 系统内存使用率过高
      - alert: HighMemoryUsage
        expr: 100 * (1 - ((node_memory_MemAvailable_bytes) / (node_memory_MemTotal_bytes))) > 90
        for: 3m
        labels:
          severity: critical
        annotations:
          summary: "系统内存使用率过高"
          description: "系统内存使用率为 {{ $value }}%，超过90%阈值"

      # 磁盘空间不足
      - alert: DiskSpaceLow
        expr: 100 * (1 - ((node_filesystem_avail_bytes{mountpoint="/"}) / (node_filesystem_size_bytes{mountpoint="/"}))) > 85
        for: 5m
        labels:
          severity: warning
        annotations:
          summary: "磁盘空间不足"
          description: "根分区磁盘使用率为 {{ $value }}%，超过85%阈值"

如上就是一个报警yml的配置了，如上针对node-exporter的监控数据进行设定的系统告警，设置了HighCPUUsage、HighMemoryUsage和DiskSpaceLow的三种情况和报警处理。

拿第一条alert来说，就是expr参数所设定的PromQL语句为临界条件，表示当5m内CPU使用率大于85%了，这条PromQL的思路是使用irate和avg函数结合查询到的5分钟内的一个node_cpu_seconds_total数据做一个平均得到CPU的空闲度(100为满)，而后做差，就是现有CPU使用度了。

labels是自定义标签，在实际应用中，可以根据标签来进行报警情况级别分类，从而划分不同情况的处理，比如普通报警简单通知，宕机报警直接电话短信通知等；annotations就是报警的文本内容了，这个倒是很好理解。

综上来看，一份报警yml是很考究开发人员对系统的指标的了解程度和PromQL的应用熟悉程度的，都掌握的人才能应用自如。话不多说，搞定了yml配置后，因为引入了新的配置文件，所以重启没法解决问题：

# 删除原有
$ docker rm -f prometheus-service

# 另起一份
$ docker run
    --name prometheus-service \
    -p 9090:9090 \
    -v ./prometheus.yml:/etc/prometheus/prometheus.yml \
    -v ./alerts.yml:/etc/prometheus/alerts.yml \
    -d prom/prometheus

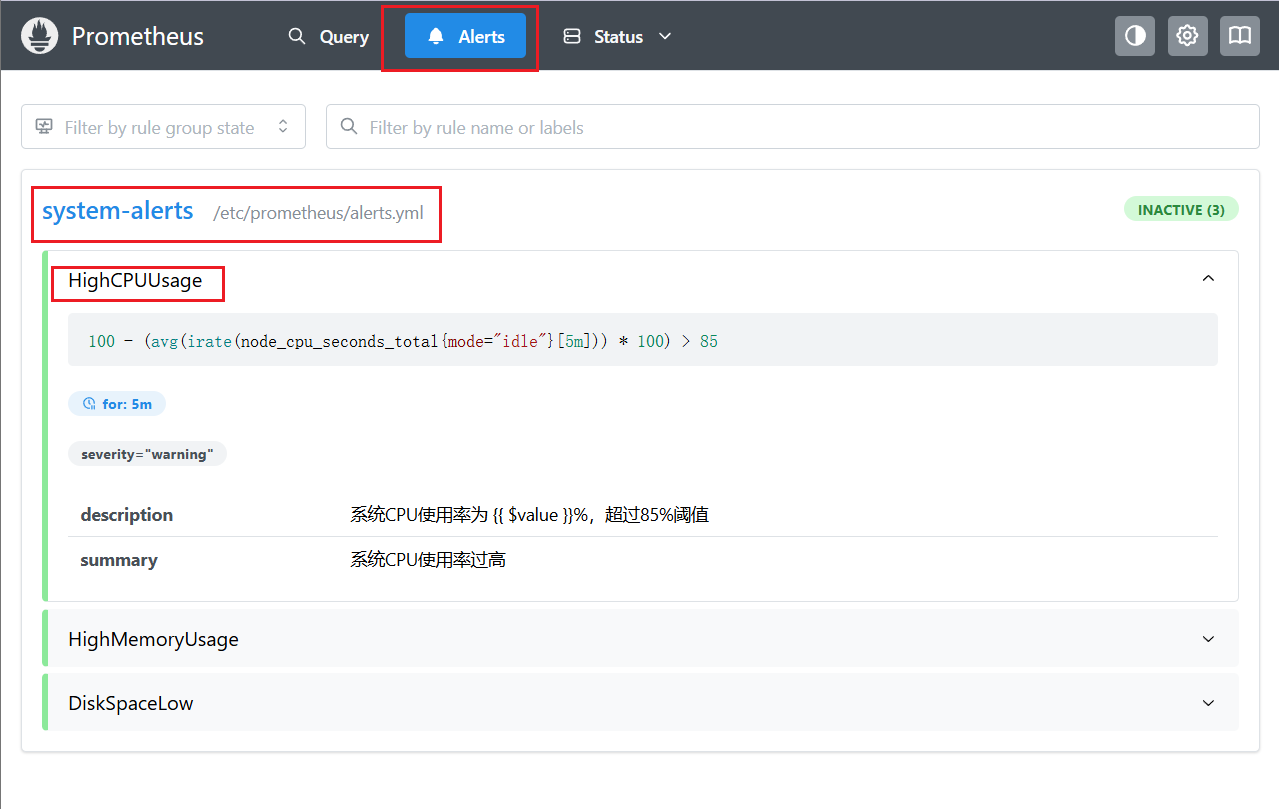

执行完毕，查看prometheus-service的web页面上alerts部分，就可以看到：

为了进行可行性检验，在上面rules中添加一条：

groups:
  - name: system-alerts
    rules:
      - alert: NodeExporterDown
        expr: up{job='node'} == 0

添加以后重启一下服务即可看到这条rule的生效了，另外手动停下node-exporter来检验它是否确切可行，这条PromQL语句主要是up函数查询job为node的状态，为0就表示挂了：

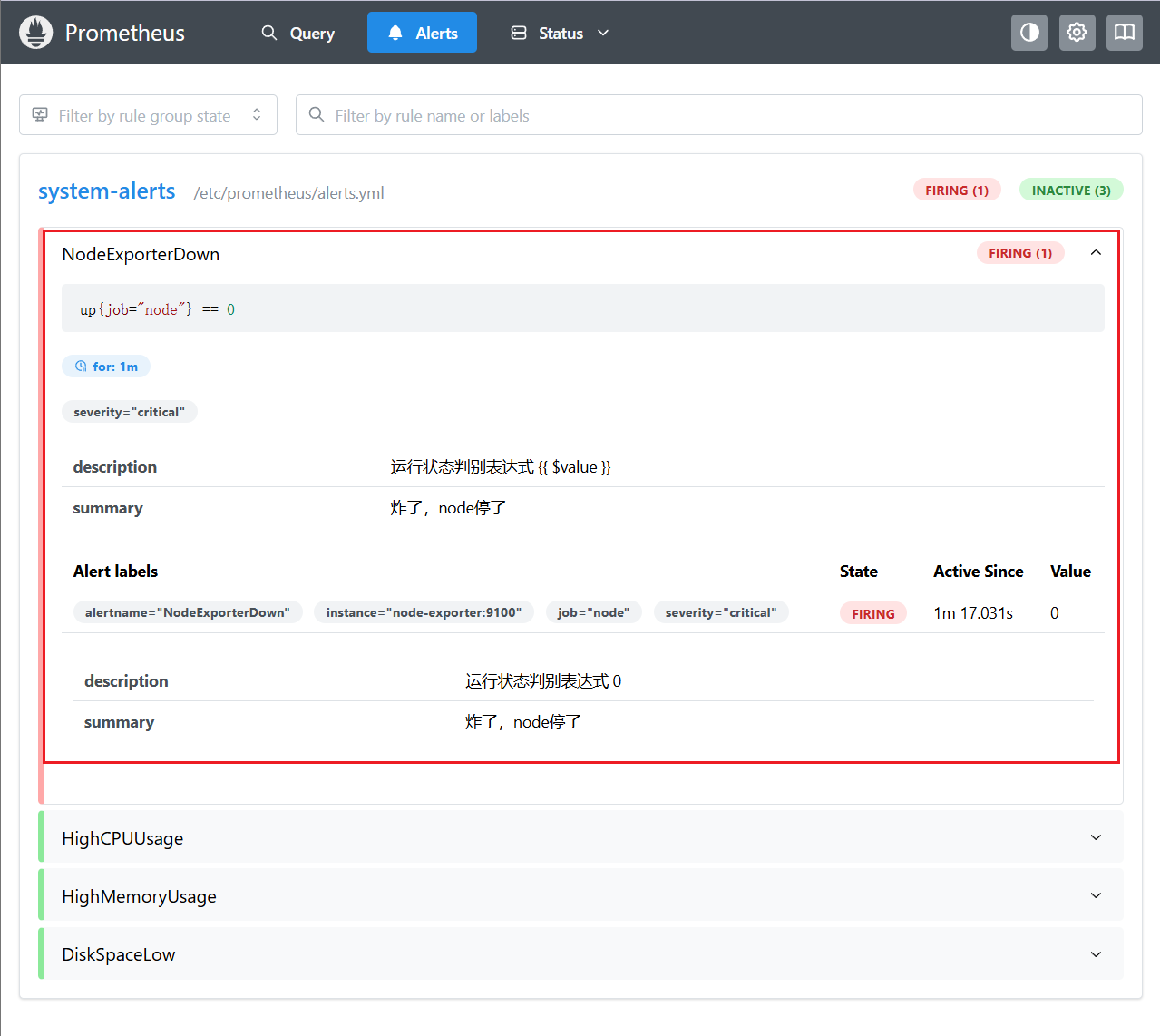

如上，根据条件语句检测得出node-exporter挂掉后立即更新状态为Firing，但有时候，这些个service是分布式部署在不同主机上的，如果因为网络波动，突然就报警，谁受得了？所以需要有持续时间的设定，当触发条件持续了一段时间后才发送报警信息，这也就是for参数的应用。

for参数表示从第一次alert情况被检测到后，Prometheus需要等待多久才进行实际报警，也就是大概多久才触发firing状态，否则会一直处于pending状态。

prometheus报警

上面说了，报警时为了不盯着监控系统，在有情况发生的时候马上收到通知是吧？好像上面还缺少了实际的通知功能的实现呢，这就需要用上alertmanager了，这是专门进行警报接收、聚合和用户通知用的。

先整下来镜像：

$ docker pull prom/alertmanager

而后配置一下prometheus-service，使其将报警推送到alertmanager上：

rule_files:
  - alerts.yml

alerting:
  alertmanagers:
    - static_configs:
        - targets:
          - alert-manager:9093

如上，添加alerting为alert-manager服务，其对外端口为9093，针对alert-manager这一服务，也是需要配置的：

global:
  resolve_timeout: 5m
  smtp_smarthost: 'smtp.163.com:465'
  smtp_from: 'your_email.com'
  smtp_auth_username: 'your_email.com'
  smtp_auth_password: 'kdjslajlsdlfk'
  smtp_require_tls: false

route:
  group_by: ['alertname', 'instance', 'severity']
  group_wait: 10s
  group_interval: 1m
  repeat_interval: 15m
  receiver: 'mail'

receivers:
  - name: 'mail'
    email_configs:
      - to: 'your_email.com'

这里采用的是网易163的smtp服务，使用比较简单，可以自行网上搜索网易163 开启smtp，获取其密钥存于上面smtp_auth_password参数即可，我上面是bullshit，不用在意，这里面是有不少坑的，要出慢活。

上面参数还是太简单的，就不一一说明了。搞定yml配置后，一键开启：

$ docker run -d \
    --name alert-manager \
    -p 9093:9093 \
    -v ./alertmanager.yml:/etc/alertmanager/alertmanager.yml \
    --network=test-net \
    prom/alertmanager

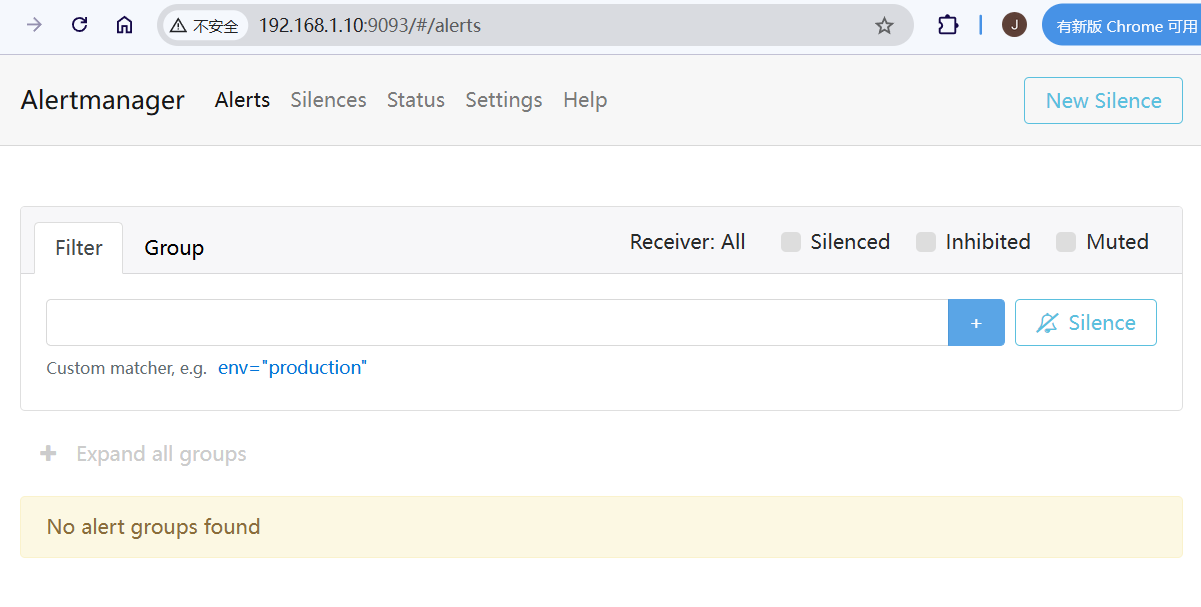

拉起来以后，浏览器查看http://localhost:9093/如下：

页面上Status可以查看到当前Config，通过这里可以查看对于alert-manager的配置文件是否挂载生效，而后可以进入到alert-manager和prometheus-service中使用nslookup来测试域名解析，连通性方面直接ping ip就好，完全莫问题的。

而后，不要忘记前面加了个NodeExporterDown的报警检测，所以拉起了alert-manager后，重走一遍流程，把node-exporter给挂掉，然后prometheus-service查看其alerts中对应NodeExporterDown是否已经进入pending，等待设定的1m到后，配置所设定的receivers所指邮箱是否收到对应报警邮件。

其实除了这样进行监控的报警，还可以利用Grafana进行报警的配置实现，简单来说，路子不止这一条。

总结

到这里了，可以总结一下了，到这为止，这套监控系统已经有prometheus、grafana、alertmanager和node-exporter四个service了，在实际中，并不需要一个一个地进行拉起和配置，毕竟现在都定型了，所以集成到一份docker-compose.yml：

networks:
  monitoring-net:
    name: monitoring-net
    driver: bridge
    attachable: true

services:
  node-exporter:
    image: prom/node-exporter:latest
    container_name: node-exporter
    networks:
      - monitoring-net
    ports:
      - "9100:9100"

  prometheus:
    image: prom/prometheus:latest
    container_name: prometheus-service
    networks:
      - monitoring-net
    ports:
      - "9090:9090"
    volumes:
      - ./prometheus.yml:/etc/prometheus/prometheus.yml
      - ./alerts.yml:/etc/prometheus/alerts.yml

  grafana:
    image: grafana/grafana:latest
    container_name: grafana-service
    networks:
      - monitoring-net
    ports:
      - "3000:3000"
    environment:
      GF_PATHS_PROVISIONING: /etc/grafana/provisioning
      GF_SECURITY_ADMIN_USER: admin
      GF_SECURITY_ADMIN_PASSWORD: Admin123@
      GF_SECURITY_DISABLE_INITIAL_ADMIN_PASSWORD_HINT: "true"
    volumes:
      - ${PWD}/grafana/grafana.ini:/etc/grafana/grafana.ini
      - ${PWD}/grafana/provisioning:/etc/grafana/provisioning
    depends_on:
      - prometheus

  alertmanager:
    image: prom/alertmanager:latest
    container_name: alert-manager
    networks:
      - monitoring-net
    ports:
      - "9093:9093"
    volumes:
      - ./alertmanager.yml:/etc/alertmanager/alertmanager.yml

而后是关键的几个配置文件，首先是prometheus方面的prometheus.yml：

# 全局配置
global:
  scrape_interval:     15s      # 抓取监控数据的时间间隔

rule_files:
  - alerts.yml

alerting:
  alertmanagers:
    - static_configs:
        - targets:
          - alert-manager:9093

# 单独的任务配置，可以设置多个
scrape_configs:
  - job_name: 'node'

    scrape_interval: 5s

    static_configs:
      - targets: ['node-exporter:9100']

prometheus的报警配置rule文件和alert-manager的实际报警配置就直接用上面的就好，关键是较为复杂的grafana部分，这里面因为要在配置挂载完成datasource的添加和对应dashboard的样板json添加，所以另外准备grafana文件夹，用来存放内部配置grafana.ini和datasource以及dashboard的对应json，最后得到这样文件结构：

$ tree grafana
grafana
├── grafana.ini
└── provisioning
    ├── dashboards
    │   └── node_exporter_dashboard.json
    └── datasources
        └── prometheus.yml

上面node_exporter_dashboard.json直接用的前面从grafana的dashboard列表下载的json，太长太完备了，不放在这浪费篇幅了，关注grafana.ini如下：

[paths]
provisioning = /etc/grafana/provisioning

[dashboards]
default_home_dashboard_path = /etc/grafana/provisioning/dashboards/node_exporter_dashboard.json

[security]
admin_user = ${GF_SECURITY_ADMIN_USER}
admin_password = ${GF_SECURITY_ADMIN_PASSWORD}
disable_initial_admin_password_hint = true

如上grafana内部配置，设定了其provisioning路径并设定其dashboards的json路径，security部分是为了强制使得设定的管理员账户密码生效，最后就是另外的datasource配置了：

apiVersion: 1

datasources:
  - name: Prometheus
    type: prometheus
    access: proxy
    url: http://prometheus-service:9090
    isDefault: true
    version: 1
    editable: false
    jsonData:
      timeInterval: "15s"
      httpMethod: "GET"

非常简单，而后一波拉起：

# 拉起docker-compose.yml所指定service并后台运行
$ docker compose up -d

# 关掉docker-compose.yml指示service
$ docker compose down

ok，搞定。
