电子电路就像一座精密的 "信号迷宫"，原理图是迷宫的 "设计蓝图"，而基尔霍夫定律是破解迷宫的 "万能钥匙"。今天咱们从原理图构成 到核心电路定理，一步步把电路分析的基础逻辑讲透。
一、先搞懂：原理图的 "构成密码"
画原理图不是随便摆元件、连线条，每个元素都藏着 "潜规则"。

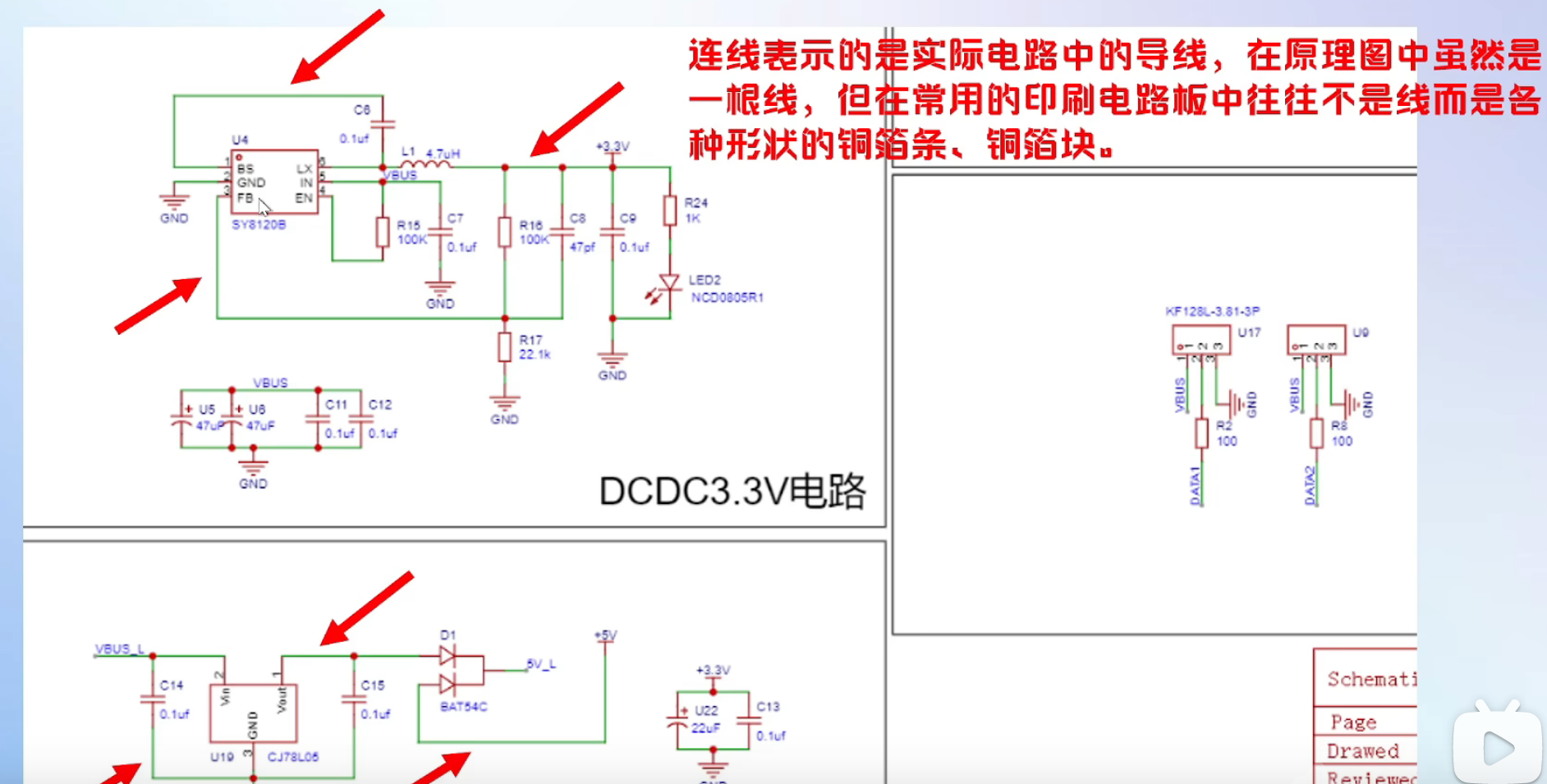

（1）连接线：别被 "直线" 骗了！

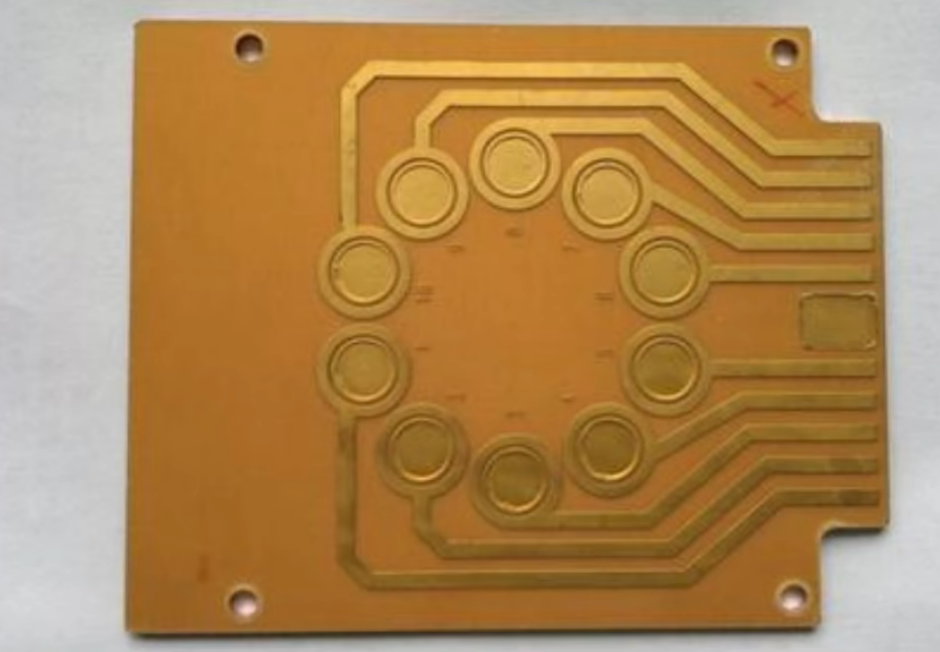

原理图里的绿色线条，看着是根普通导线，但实际在 PCB（印刷电路板）上是铜箔条 / 铜箔块------ 形状可能扭扭曲曲，和原理图里的直线完全不是一回事。比如电源走线为了避开其他元件，PCB 上的铜箔可能绕个大弯，而原理图里只用一条线简化表示。这是原理图与实际电路板的核心区别之一。
（2）结点：红色小圆点才是 "真・连接"
原理图里的红色圆点 ，是 "电气连接点" 的标志 ------ 所有连到这个圆点的导线、元件引脚，必须保持导通。
注意：仅视觉交叉的导线，不算电气连接！就像城市里的立交桥，两条路看着交叉，实际是上下分层、互不连通的。判断结点的关键：有没有红色标记点。
举个例子：下图中多条线看似交叉，但只有带红点的 2 处，才是有效结点。

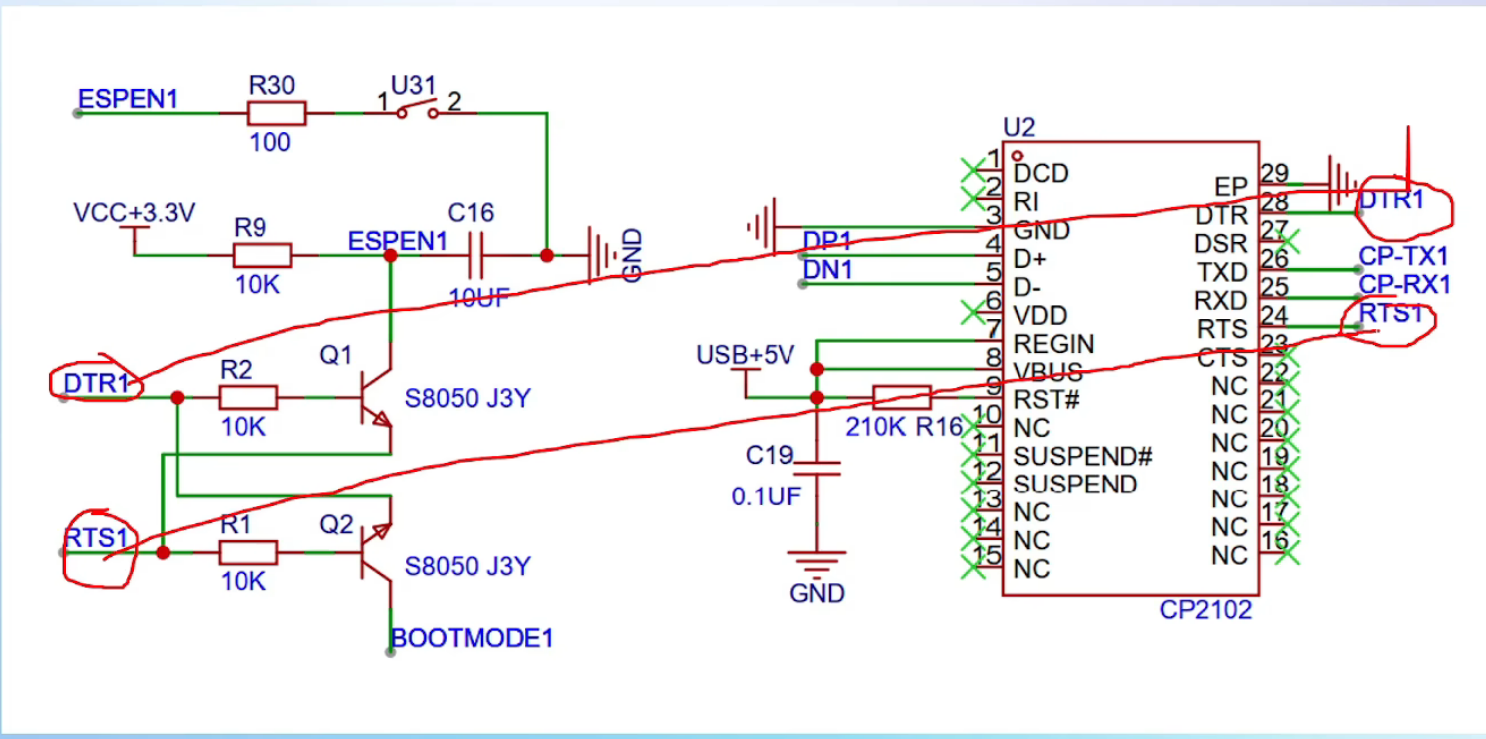

（3）网络标签："无形的连线"
网络标签是个 "偷懒神器"------相同标签的器件，会自动建立电气连接，不用画一堆线把图搞得像 "盘丝洞"。
比如电源网络标VCC，所有标VCC的引脚都默认接同一电源；通信信号标UART_TX，相关模块就通过这个标签 "隐性连通"。既简化了布线，又能通过 "功能命名" 直观知道信号用途（比如DTR是串口通信信号）。
二、必掌握："支路、回路、网孔" 的概念辨析
这三个词是电路分析的 "基础词汇"，得先分清逻辑。
（1）支路："同一电流的通道"
电路中，通过同一电流的独立分支就是支路。它可以是单个元件（如一个电阻），也可以是多个元件串联（如 "电阻 + 二极管" 串联）。
识别方法：两个节点之间，每一条 "独立路径" 就是一条支路。同一支路里的所有元件，电流完全相同。
（2）回路："闭合的电流环路"
任意闭合的电流路径就是回路（比如从电源正极出发，绕一圈回到负极）。
"独立回路" 的核心是：每次选择的回路，必须包含新的支路（类比数学里的 "独立方程"，不能重复）。如果电路没有回路，电流根本流不起来，就像 "死胡同"。

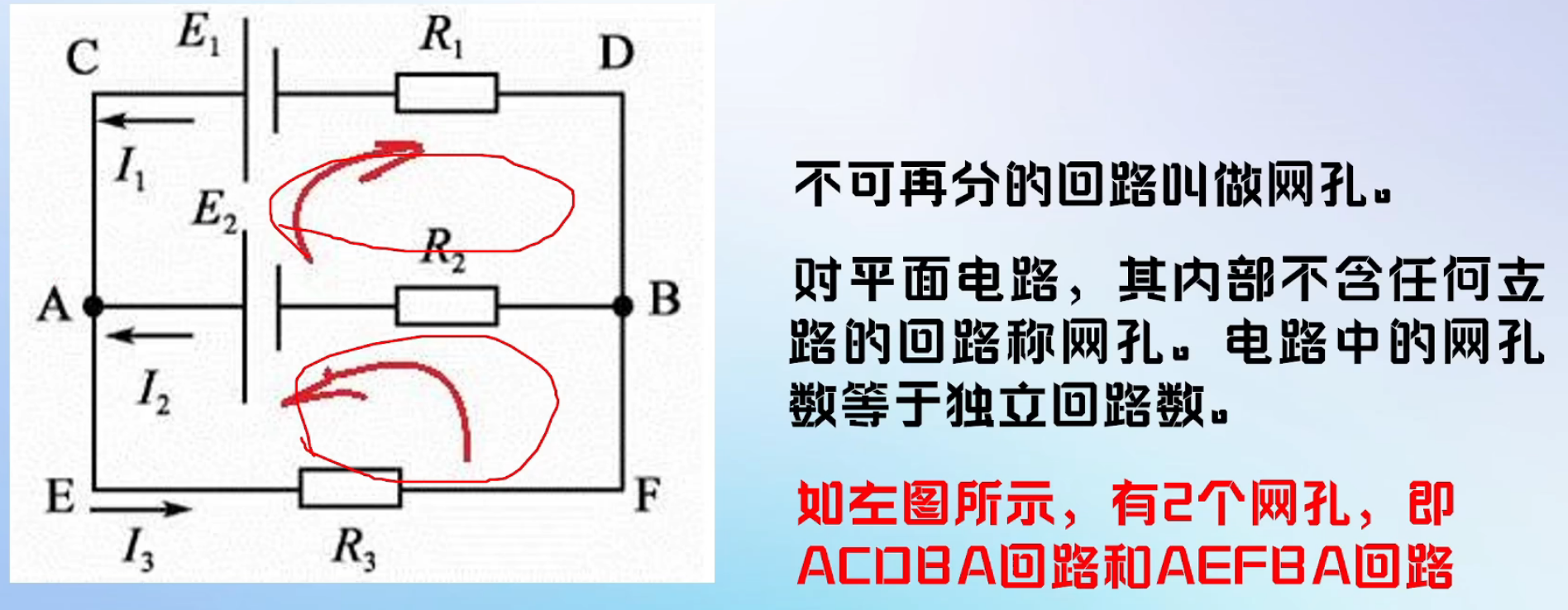

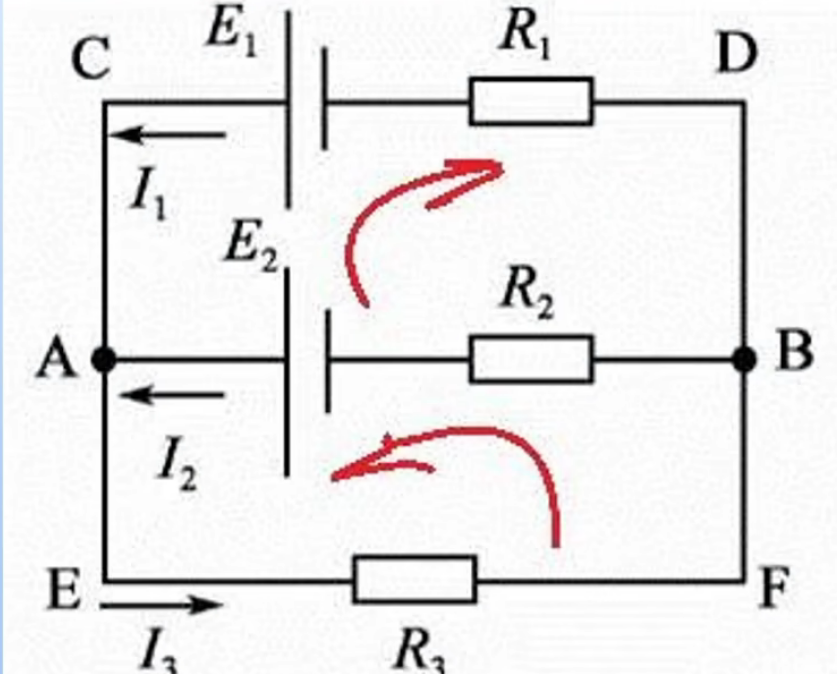

（3）网孔："最简版回路"
网孔是内部不含任何支路的 "最简回路"。可以想象成 "渔网的孔洞"------ 中间没有其他线穿过。
平面电路里，数网孔就像数 "渔网有多少个洞"；立体电路则看 "能不能再拆分出支路"。网孔的数量等于电路的 "独立回路数"，用 "网孔法" 分析电路，能列出最简洁的方程组。
三、核心定理：基尔霍夫定律，电路分析的 "万能钥匙"
基尔霍夫定律分电流定律（KCL）和电压定律（KVL），是分析电路的核心逻辑。
（1）集总参数电路：定理的 "适用前提"
实际元件（如电阻、电容）工作时，电能消耗、电磁能储存是 "交织在整个元件里" 的。为了方便分析，我们把实际元件用 "理想元件组合" 代替（比如低频时，电阻等效为 "电阻 + 电感串联"；高频时，再并联电容）。
这种 "假设电磁现象只在元件内部发生、互不干扰" 的模型，叫集总参数电路。
但有个前提：电路尺寸必须远小于电磁波波长（公式：电路尺寸，其中c是光速，f是信号频率）。高频电路（如微波电路）波长太短，就不适用这一模型了。

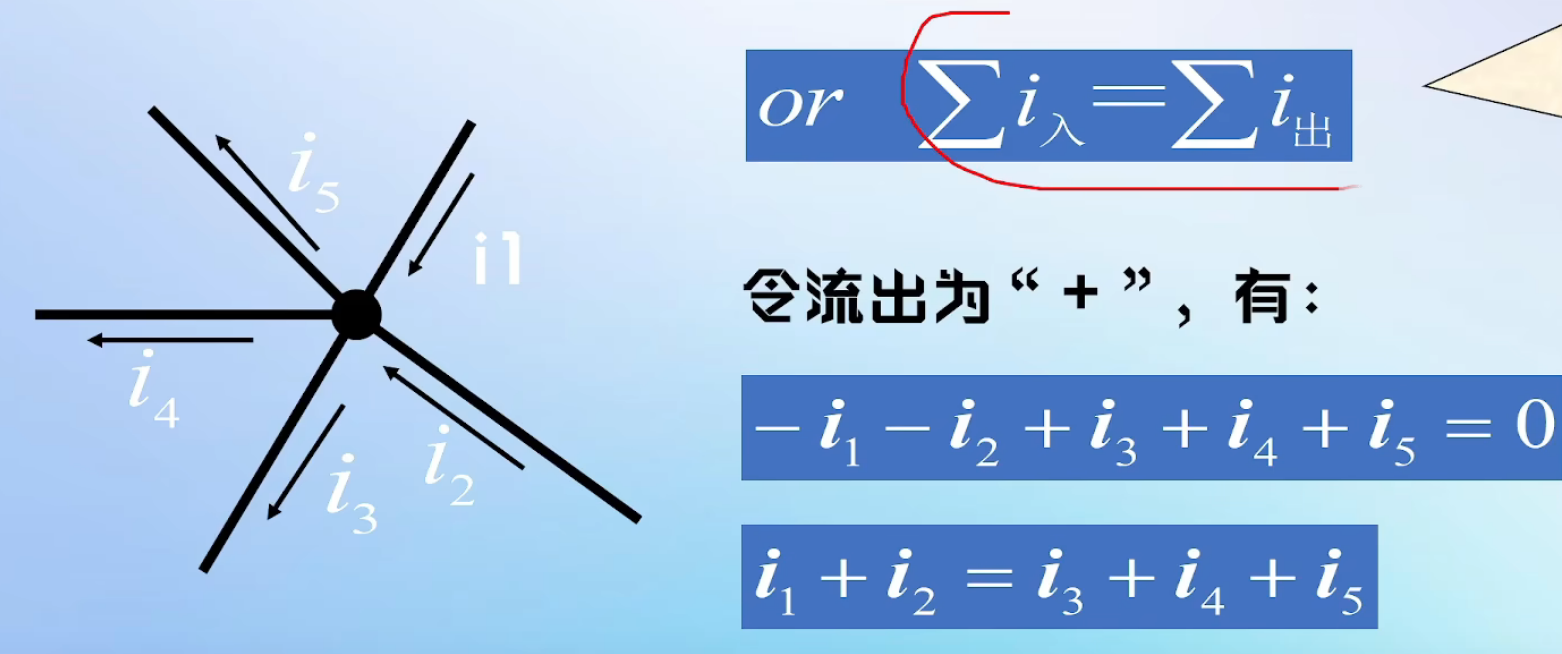

（2）基尔霍夫电流定律（KCL）："电荷不能凭空消失"
数学表达式：∑i=0（流入节点的电流总和为 0；也可规定 "流出为正"，总和为 0）。
物理类比 ：就像水管接头 ------ 流入多少水，就得流出多少水，否则水会 "凭空消失 / 变多"，这是电荷守恒的体现。
举个例子：一个节点连了 5 条支路，电流分别为i1,i2,−i3,i4,−i5（负号表示 "实际电流方向与假设方向相反"），列方程就是：
i1+i2−i3+i4−i5=0
延伸应用：KCL 还能推广到 "闭合面"------ 比如把几个节点圈起来当一个 "大节点"，流入闭合面的总电流也为 0。
（3）基尔霍夫电压定律（KVL）："能量不能凭空产生"
数学表达式：∑u=0（回路中各元件电压的代数和为 0）。
列写步骤：
- 给每个元件标注 "电压参考方向"（比如假设电流从左流到右，电阻的电压为 "左正右负"）；
- 选一个 "回路绕行方向"（顺时针 / 逆时针）；
- 绕行时，电势升高的电压记为正，电势降低的记为负，总和为 0。
物理类比：像爬山 ------ 从起点出发绕一圈回到起点，海拔高度的变化总和为 0（能量守恒）。
比如一个回路有 4 个元件，电压分别为u1,−u2,u3,−u4（负号表示 "实际电压极性与假设相反"），方程就是：
u1−u2+u3−u4=0
四、定理小结：KCL 和 KVL 的 "配合打法"
- KCL 管 "电流"：约束节点（或闭合面）的电流关系，与元件是电阻、电容还是电感无关；
- KVL 管 "电压"：约束回路的电压关系，也与元件性质无关；
- 适用范围：仅在 "集总参数电路" 中有效；
- 解题逻辑 ：单独用 KCL 或 KVL 无法完整求解，需联合两者，才能算出电路的电流、电压等参数。
电路分析的基础，就像盖房子的 "地基"------ 原理图元素是 "砖头"，支路、回路是 "骨架"，基尔霍夫定律是 "水泥"。把这些搞扎实，后面分析复杂电路才不会慌
