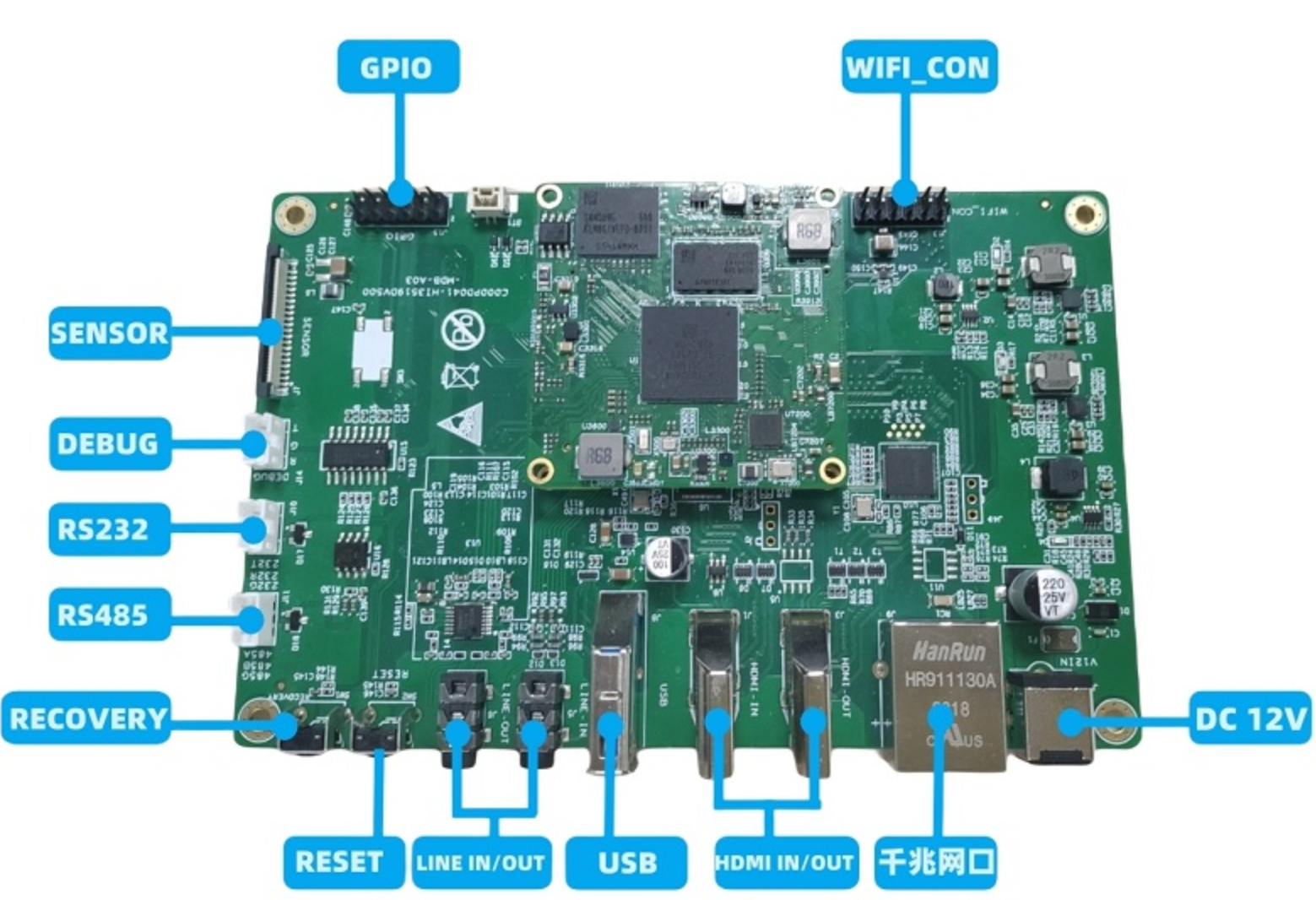

HI3519DRFCV500/HI3519DV500海思核心板IPC算力2.5T图像ISP超高清智能视觉应用提供SDK软件开发包

Hi3519DV500是一颗面向视觉行业推出的超高清智能 SoC。最高支持四路sensor输入,支持最高4K@30fps的ISP图像处理能力,支持 2F WDR、多级降噪、六轴防抖、全景拼接、多光 谱融合等多种传统图像增强和处理算法,支持通过AI算法对输入图像进行实时降噪等处理,为用户提供了卓越的图像处理能力。支持热红外、主/被动双目视觉3D、ToF sensor的接入和处理。 Hi3519DV500内置双核A55,提供高效、丰富和灵活的CPU资源, Hi3519DV500集成了高效的神经网络推理引擎,最高2.5TOPS NN算力,支持业界主流的神经网络框架。 提供稳定、易用的SDK软件开发包。

主要特点:

1、编码/解码性能高达4K*2K@30fps

2、集成了海思第 四代ISP

3、支持WDR、多级降噪、六轴防抖

处理器内核

• 双核 ARM Cortex A55@1000MHz

• 32KB I-Cache,32KB D-Cache,256KB L3 cache

• 支持 NEON 加速,集成 FPU 处理单元

• 支持 TrustZone

系统级加速模块

• 集成硬化的标准 CRC32/CRC16/CRC8 多项式运算单元

• 集成硬化的高速直接数据搬移模块(DMA)

智能视频分析

• 神经网络

支持完整的API和工具链,易于客户开发

• 升级 IVE 算子,支持特征点检测、周界、光流及多种计算机形态学算子

• 升级 DPU 算法实现双目深度图加速单元,最大分辨率 2048 x 2048,最大视差 224,处理性能 720p@30fps

视频编解码

• 支持 H.264 BP/MP/HP Level 5.1

• 支持 H.265 Main Profile Level 5.1

• H.264/H.265 编解码最大分辨率为 6144x 6144

• 支持 I/P 帧

• H.264/H.265 多码流编解码典型性能如下:

−3840 x 2160@30fps(编码)+1920 x 1080@30fps(编码)+720 x 480@30fps(编码)

−3840 x 2160@30fps(编码)+720 x 480@30fps(编码)+1920 x 1080@30fps(解码)

−3840 x 2160@30fps(解码)

• 支持 8 个区域的编码前 OSD 叠加

• 支持 CBR/VBR/AVBR/FIXQP/QPMAP 等多种码率控制模式

• 输出码率最大值 80Mbps

• 支持 8 个感兴趣区域(ROI)编码

• 支持视频前端叠加 mosaic 编码

• 支持数字水印

• 支持 PVC 感知编码降低码流

• 支持 JPEG Baseline 编解码

• JPEG 编解码最大分辨率 16384 x 16384

• JPEG 最大性能

−编码:3840 x 2160@60fps(YUV420)

−解码:3840 x 2160@30fps(YUV420)

ISP

• 支持多路 sensor 同时处理

• 支持 3A(AE/AWB/AF)功能,3A 参数用户可调节

• 支持去固定模式噪声(FPN)

• 支持坏点校正和镜头阴影校正

• 支持两帧 WDR 及 Advanced Local Tone Mapping,支持强光抑制和背光补偿

• 支持多级 3D 去噪

• 支持图像边缘增强

• 支持去雾

• 支持动态对比度增强

• 支持 3D-LUT 色彩调节

• 支持新一代镜头畸变校正

• 支持鱼眼等任意形状几何矫正

• 支持 6-DoF 数字防抖

• 支持陀螺仪防抖和 Rolling-Shutter 校正

• 支持图像 Mirror、Flip、90 度/270 度旋转

• 支持使用神经网络对图像进行实时 DRC、BNR、3DNR 或 DM 处理

• 支持黑白与彩色两路图像双光融合

• 提供 PC 端 ISP 调节工具

物理规格

• 功耗

−2.5W典型功耗(编码4K30 + 2TOPS)

• 工作电压

−内核电压为0.9V

−IO电压为1.8/3.3V

−DDR4/LPDDR4/LPDDR4x接口电压分别为1.2/1.1/0.6V

• 封装形式

−RoHS,FCCSP 15mm x 15mm封装

−管脚间距:0.65mm

SDK

支持 Linux5.10 SDK 包

外部存储器接口

• DDR4/LPDDR4/LPDDR4x 接口

−支持2 x 16bit DDR4

−支持1 x 32bit LPDDR4/LPDDR4x

−DDR4最高速率2666Mbps

−LPDDR4/LPDDR4x最高速率2666Mbps

−最大容量4GB

• SPI Nor/SPI Nand Flash 接口

−支持1、2、4线模式

−SPI Nor Flash支持3Byte、4Byte 地址模式

• eMMC5.1 接口,最大容量 2TB

• 可选择从 eMMC、SPI Nor/SPI Nand Flash 启动
