记录相机触发相关

在海康相机的应用场景中,触发输入和触发输出确实用于控制相机拍照及外部设备如频闪光源的工作。下面是对您提到的概念的详细解释:

触发输入(Trigger Input)

  • 触发输入关闭(内部触发):当触发输入功能关闭时,意味着相机将依据其内部设定进行图像采集。这里的"设备内部给出信号采集图像"通常指的是相机按照预设的帧率连续不断地采集图像。这种模式下,相机不是基于外部事件来决定何时拍摄,而是根据内部时钟自动进行图像捕获。因此,这并不一定意味着相机会一直连续拍摄------它取决于相机的配置,比如帧率设置。

  • 触发输入打开(外部触发):

  • 硬触发(硬件触发):通过物理信号(例如电压变化)从外部设备发送到相机的触发输入端口,通知相机在特定时刻拍摄照片。这种方式非常适合需要精确同步多个设备的情况。

  • 软触发(软件触发):使用软件命令而不是硬件信号来触发相机拍照。比如您提到的 MV_CC_SetCommandValue(m_hDevHandle, "TriggerSoftware") 就是一个典型的例子。这种方法允许用户通过编程的方式控制相机何时拍摄,适用于那些不需要极高的时间精度但更注重灵活性的应用场景。

    触发输出(Trigger Output)

    触发输出主要用于向连接到相机的其他设备发送信号,比如告诉频闪光源何时发光,确保光线与相机快门同步,从而获得最佳曝光效果。

    综上所述,"设备内部给出信号采集图像"通常指的是相机根据自身的定时器或帧率设置自动进行图像采集,并不一定表示连续不断的拍摄行为。而触发输入为开启状态时,可以通过硬触发或软触发的方式来精确控制拍摄时机。硬触发依赖于硬件级别的信号传递,而软触发则通过软件指令实现。

    在实际应用中,触发模式的选择通常取决于具体的应用需求和使用场景。以下是关于触发模式选择的一些常见实践:

    预览图像时

  • 关闭触发模式(内部触发):当您需要预览图像来检查相机设置、调整曝光、对焦等参数时,通常会将触发模式设置为关闭(即内部触发模式)。这样可以让相机按照设定的帧率连续采集图像,以便实时查看图像效果。此模式非常适合调试阶段或任何需要持续监控的情况。

    实际拍摄图像时

  • 开启触发模式(外部触发):在正式拍摄或需要精确控制拍摄时间点的情况下,通常会选择开启触发模式,并根据实际情况选择硬触发或软触发:

  • 硬触发(硬件触发):适用于需要高精度同步的场合,比如工业检测、科学研究等,其中外部设备(如传感器、PLC等)通过物理连线向相机发送触发信号。

  • 软触发(软件触发):更适合灵活性要求较高但对时间精度要求不是特别严格的场合。例如,在一些自动化测试环境中,可以通过软件命令来控制相机拍摄特定时刻的照片。

    关于"内触发"

  • 内触发意味着相机按照内部设定的规则自动进行图像采集,这可以是基于时间间隔(如每秒采集若干帧)或其他内部逻辑。这种模式下,相机不依赖外部信号进行操作,而是自行决定何时拍摄。

    总结

  • 预览阶段:通常使用内部触发(触发模式关闭),让相机持续输出图像流以供实时查看和调整。

  • 正式拍摄:倾向于采用外部触发(触发模式开启),无论是硬触发还是软触发,以实现对外部事件的响应或达到更高的同步精度。

    这样的安排既满足了调试和优化的需求,也保证了在关键操作中的准确性和效率。不过,具体的配置还需要根据项目的要求以及所使用的相机型号和支持的功能来做适当调整。

触发输入是指外部设备或信号向相机发送一个信号,指示相机何时拍摄图像。这种触发方式通常用于确保图像采集与特定事件同步,例如生产线上的物体到达某一位置时进行拍照。

复制代码
用途:
    精确控制图像采集时间点。
    与外部传感器、PLC(可编程逻辑控制器)、或其他自动化设备协同工作。
    在动态场景下,确保相机仅在感兴趣的事件发生时捕获图像。

应用场景:
    工业检测:当产品经过检查点时,触发相机拍摄。
    科学实验:在特定条件满足时(如温度变化、化学反应等),记录样本状态。
    安防监控:在检测到运动时启动录像或拍照。

触发输出(Trigger Output)

触发输出则是指相机向外部设备发送信号,通知这些设备相机已经完成了图像采集或者即将开始采集。这可以用来同步其他设备的操作,比如照明系统的开关、传送带的速度调整等。

  • 用途:
  • 同步其他硬件操作,如闪光灯同步以提供更好的照明效果。
  • 控制外部设备的动作,例如在相机完成拍摄后激活分拣机剔除不合格的产品。
  • 实现多相机系统的同步拍摄。
  • 应用场景:
  • 高速摄影:通过触发输出来协调多个光源的开启,确保每个快门周期都有足够的光线。
  • 多相机系统:使多个相机能够同时或按顺序拍摄,以便从不同角度获取数据。
  • 流水线生产中的质量检验:在相机完成一次拍摄后立即触发下一个工序。

触发输入

对于触发输入,可以选择内触发模式或外触发模式两种。

● 选择内触发,即触发模式选择Off状态时,相机通过设备内部给出的信号采集图像。

选择外触发模式时,即触发模式选择On状态时,相机通过外部给出的信号采集图像。具体触发源及参数设置请见下表。

●选择外触发模式时,即触发模式选择On状态时,相机通过外部给出的信号采集图像。具体触发源及参数设置请见下表。

触发输出

相机输出信号为电平信号,可用于控制频闪光源等外部设备。输出信号可通过设置Strobe信号实现。

Strobe信号可使相机在事件源发生时,直接输出信号给到外部设备。您可以设置Strobe信号的事件源,输

出信号的持续时间以及输出延迟时间。

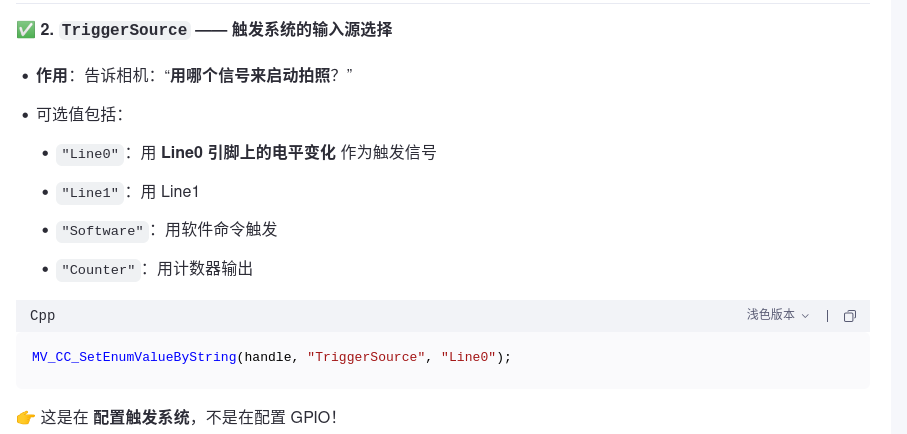

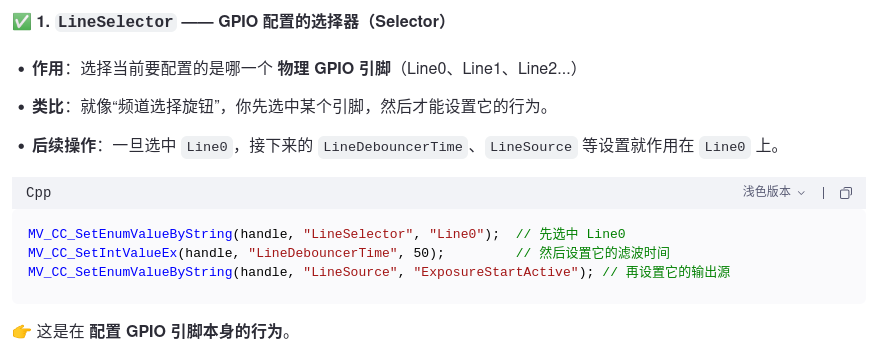

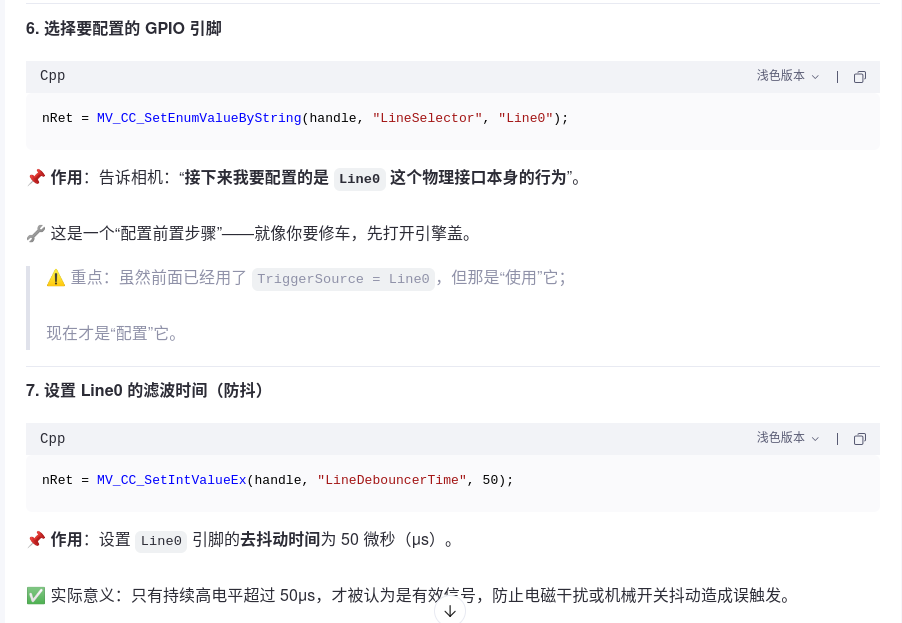

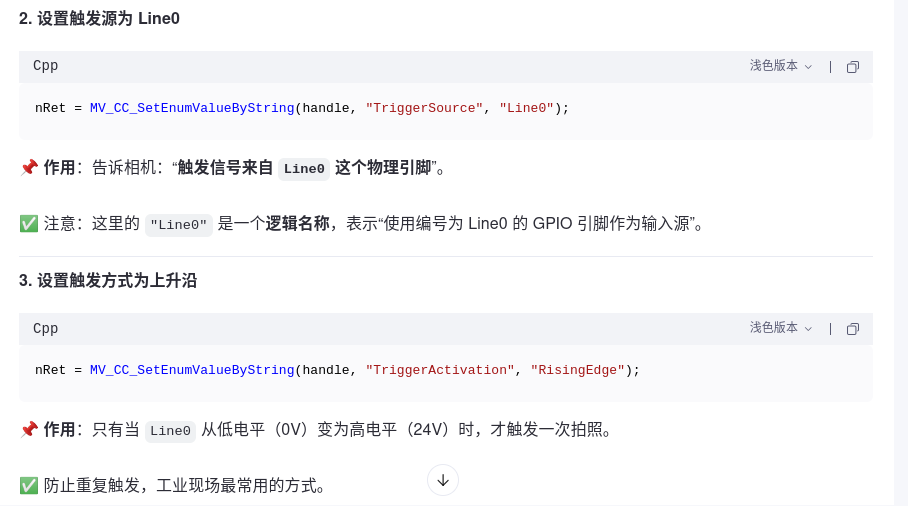

触发输入的硬触发中容易误解的地方:
