STM32之ADC

ADC简介

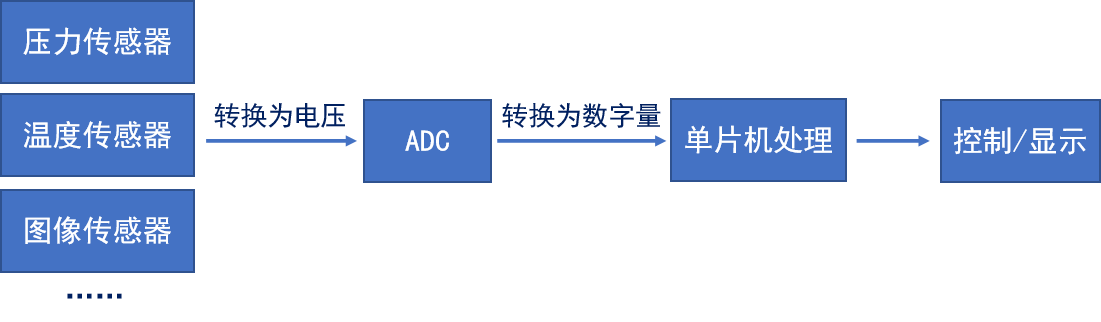

什么是ADC？

ADC，全称：Analog-to-Digital Converter，指模拟/数字转换器

常见的ADC类型

|------------------|----------|--------------|
| ADC 电路类型 | 优点 | 缺点 |
| 并联比较型 | 转换速度最快 | 成本高、功耗高，分辨率低 |
| 逐次逼近型 | 结构简单，功耗低 | 转换速度较慢 |

常见ADC类型

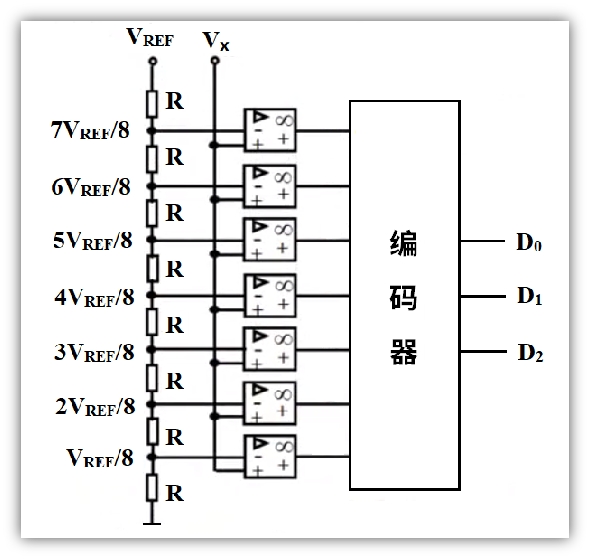

并联比较型工作示意图

分压部分 + 比较部分 + 编码部分

优点：转换速度快 缺点：成本高、功耗高、分辨率低

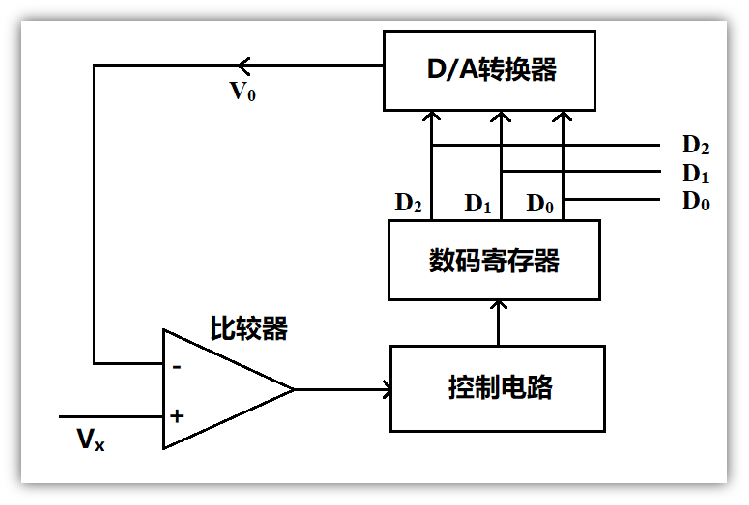

逐次逼近型工作示意图

控制电路+ 数码寄存器 + D/A转换器 + 电压比较器

优点：结构简单、低功耗 缺点：转换速度较慢

特点： 分辨率和采样速度相互矛盾， 分辨率越高，采样速率越低

ADC的特性参数

|--------------|-----------------------------------------|
| 分辨率(刻度划分) | 表示ADC能辨别的最小模拟量，用二进制位数表示，比如：8、10、12、16位等 |
| 转换时间 | 表示完成一次A/D转换所需要的时间，转换时间越短，采样率就可以越高 |
| 精度(物理量的精准程度) | 最小刻度基础上叠加各种误差的参数，精度受ADC性能、温度和气压等影响 |
| 量化误差 | 用数字量近似表示模拟量，采用四舍五入原则，此过程产生的误差为量化误差 |

STM32各系列ADC的主要特性

|------------------|------------|------------|------------|----------------|
| 主要特性 | F1 | F4 | F7 | H7 |
| ADC 类型 | 逐次逼近型 ||||
| 分辨率 | 12位 | 6/8/10/12位 | 6/8/10/12位 | 8/10/12/14/16位 |
| ADC 时钟频率 | 14MHz（max） | 36MHz（max） |||
| 采样时间 | 采样时间越长, 转换结果相对越准确, 但是转换速度就越慢 ||||
| 转换时间 | 与ADC时钟频率、分辨率和采样时间等有关 ||||
| 供电电压 | VSSA ：0V，VDDA ：2.4V~3.6V（全速运行） ||||
| 参考电压 | VREF-- ：0V，VREF+一般为3.3V ||||
| 输入电压 | VREF--≤VIN≤VREF+ ||||

ADC工作原理

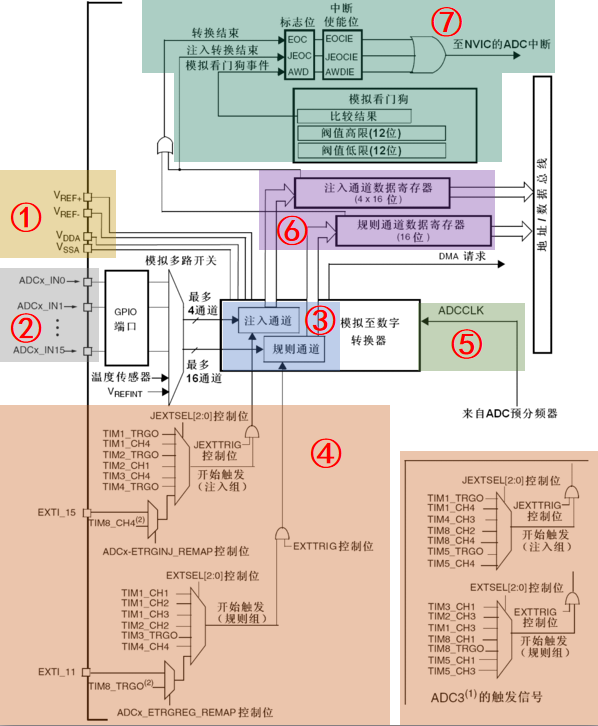

ADC框图简介（F1）

①参考电压/模拟部分电压

②输入通道

③转换序列

④触发源

⑤转换时间

⑥数据寄存器

⑦中断

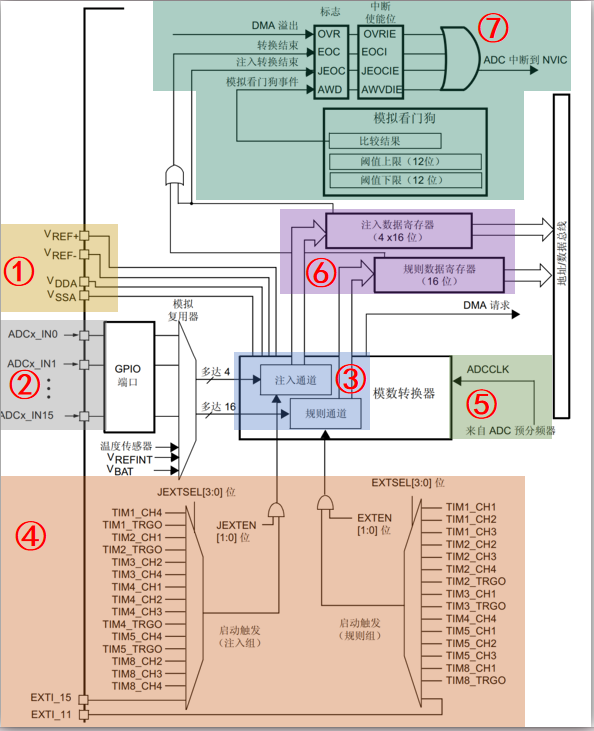

ADC框图简介（F4）

①参考电压/模拟部分电压

②输入通道

③转换序列

④触发源

⑤转换时间

⑥数据寄存器

⑦中断

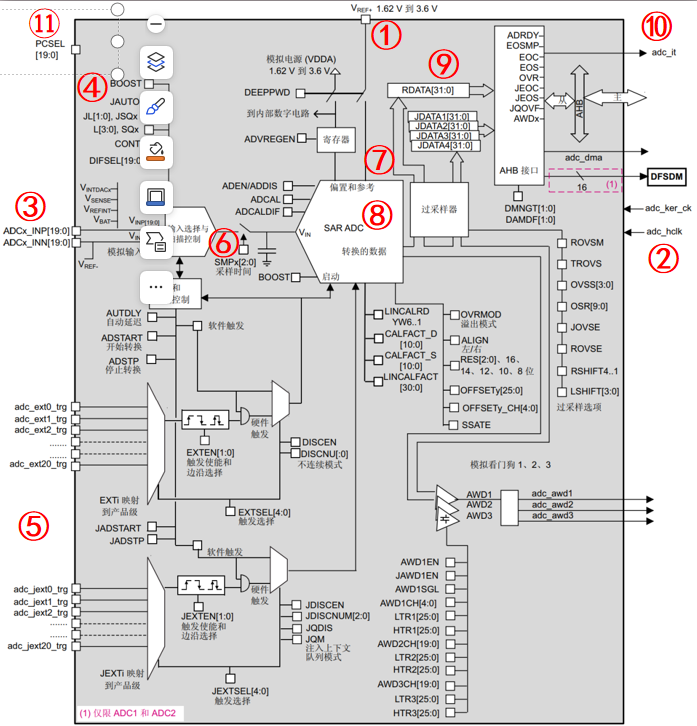

ADC框图简介（H7）

①VREF+电压

②ADC双时钟域架构

③输入通道

④转换序列

⑤触发源

⑥转换时间

⑦参考电压

⑧ADC核心

⑨数据寄存器

⑩中断

⑪通道预选控制信号

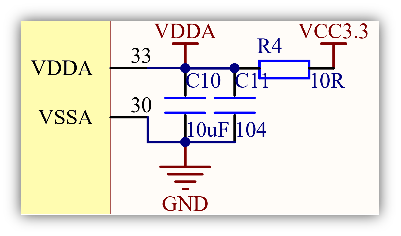

参考电压/模拟部分电压

模拟部分电源 参考电压

ADC供电电源：VSSA、 VDDA （2.4V≤VDDA≤3.6V ）

ADC输入电压范围：VREF--≤VIN≤VREF+（即0V≤VIN≤3.3V ）

输入通道 F1为例

|----------|-------------|----------|---------|----------|---------|
| ADC1 | IO | ADC2 | IO | ADC3 | IO |
| 通道0 | PA0 | 通道0 | PA0 | 通道0 | PA0 |
| 通道1 | PA1 | 通道1 | PA1 | 通道1 | PA1 |
| 通道2 | PA2 | 通道2 | PA2 | 通道2 | PA2 |
| 通道3 | PA3 | 通道3 | PA3 | 通道3 | PA3 |
| 通道4 | PA4 | 通道4 | PA4 | 通道4 | PF6 |
| 通道5 | PA5 | 通道5 | PA5 | 通道5 | PF7 |
| 通道6 | PA6 | 通道6 | PA6 | 通道6 | PF8 |
| 通道7 | PA7 | 通道7 | PA7 | 通道7 | PF9 |
| 通道8 | PB0 | 通道8 | PB0 | 通道8 | PF10 |
| 通道9 | PB1 | 通道9 | PB1 | 通道9 | 连接内部VSS |
| 通道10 | PC0 | 通道10 | PC0 | 通道10 | PC0 |
| 通道11 | PC1 | 通道11 | PC1 | 通道11 | PC1 |
| 通道12 | PC2 | 通道12 | PC2 | 通道12 | PC2 |
| 通道13 | PC3 | 通道13 | PC3 | 通道13 | PC3 |
| 通道14 | PC4 | 通道14 | PC4 | 通道14 | 连接内部VSS |
| 通道15 | PC5 | 通道15 | PC5 | 通道15 | 连接内部VSS |
| 通道16 | 连接内部温度传感器 | 通道16 | 连接内部VSS | 通道16 | 连接内部VSS |
| 通道17 | 连接内部Vrefint | 通道17 | 连接内部VSS | 通道17 | 连接内部VSS |

转换序列（F1为例）

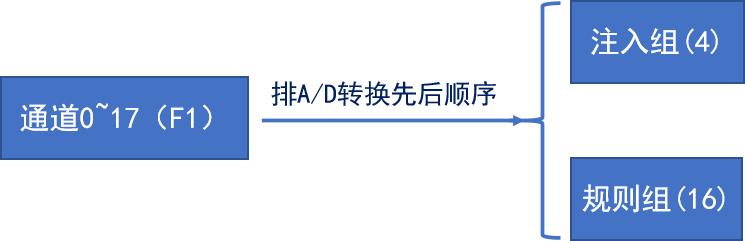

A/D转换被组织为两组：规则组（常规转换组）和注入组（注入转换组） 规则组最多可以有16个转换，注入组最多有4个转换

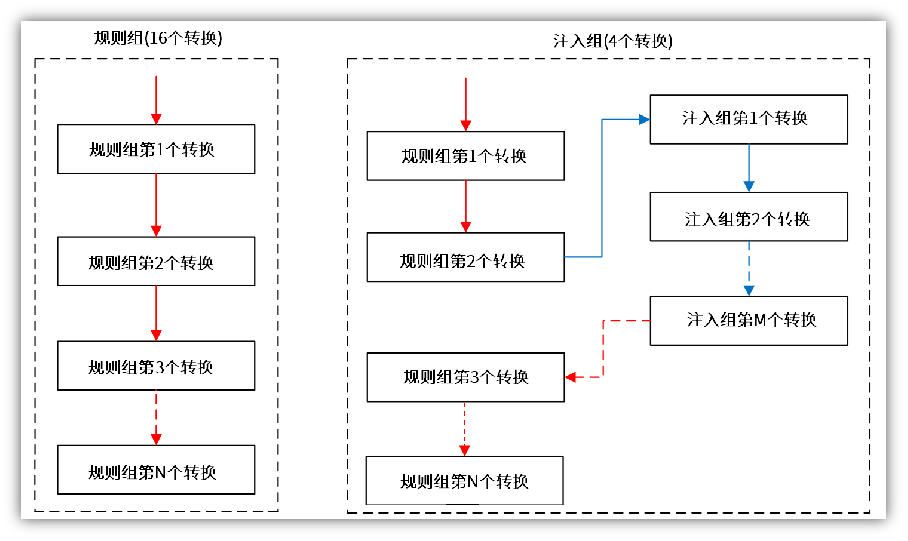

规则组和注入组执行优先级对比

规则序列和注入序列（F1为例）

|------|------------------|---------------|---------|
| 规则序列寄存器控制关系汇总 ||||
| 寄存器 | 寄存器位 | 功能 | 取值 |
| SQR3 | SQ1 [ 4 : 0 ] | 设置第1个转换的通道 | 通道0~17 |
| SQR3 | SQ2 [ 4 : 0 ] | 设置第2个转换的通道 | 通道0~17 |
| SQR3 | SQ3 [ 4 : 0 ] | 设置第3个转换的通道 | 通道0~17 |
| SQR3 | SQ4 [ 4 : 0 ] | 设置第4个转换的通道 | 通道0~17 |
| SQR3 | SQ5 [ 4 : 0 ] | 设置第5个转换的通道 | 通道0~17 |
| SQR3 | SQ6 [ 4 : 0 ] | 设置第6个转换的通道 | 通道0~17 |
| SQR2 | SQ7 [ 4 : 0 ] | 设置第7个转换的通道 | 通道0~17 |
| SQR2 | SQ8 [ 4 : 0 ] | 设置第8个转换的通道 | 通道0~17 |
| SQR2 | SQ9 [ 4 : 0 ] | 设置第9个转换的通道 | 通道0~17 |
| SQR2 | SQ10 [ 4 : 0 ] | 设置第10个转换的通道 | 通道0~17 |
| SQR2 | SQ11 [ 4 : 0 ] | 设置第11个转换的通道 | 通道0~17 |
| SQR2 | SQ12 [ 4 : 0 ] | 设置第12个转换的通道 | 通道0~17 |
| SQR1 | SQ13 [ 4 : 0 ] | 设置第13个转换的通道 | 通道0~17 |
| SQR1 | SQ14 [ 4 : 0 ] | 设置第14个转换的通道 | 通道0~17 |
| SQR1 | SQ15 [ 4 : 0 ] | 设置第15个转换的通道 | 通道0~17 |
| SQR1 | SQ16 [ 4 : 0 ] | 设置第16个转换的通道 | 通道0~17 |
| SQR1 | SQL [ 3 : 0 ] | 设置规则序列要转换的通道数 | 0~15 |

|------|------------------|---------------|---------|
| 注入序列寄存器控制关系汇总 ||||
| 寄存器 | 寄存器位 | 功能 | 取值 |
| JSQR | JSQ1 [ 4 : 0 ] | 设置第1个转换的通道 | 通道0~17 |
| JSQR | JSQ2 [ 4 : 0 ] | 设置第2个转换的通道 | 通道0~17 |
| JSQR | JSQ3 [ 4 : 0 ] | 设置第3个转换的通道 | 通道0~17 |
| JSQR | JSQ4 [ 4 : 0 ] | 设置第4个转换的通道 | 通道0~17 |
| JSQR | JL [ 1 : 0 ] | 设置注入序列要转换的通道数 | 0~3 |

注入序列的转换顺序是从JSQx[ 4 : 0 ]（x=4-JL[1:0]）开始

触发源（F1）

触发转换的方法有两种：

（1）ADON位触发转换(仅限F1系列)

当ADC_CR2寄存器的ADON位为1时，再单独（其他位不可以改变）给ADON位写1，只能启动规则组转换

（2）外部事件触发转换

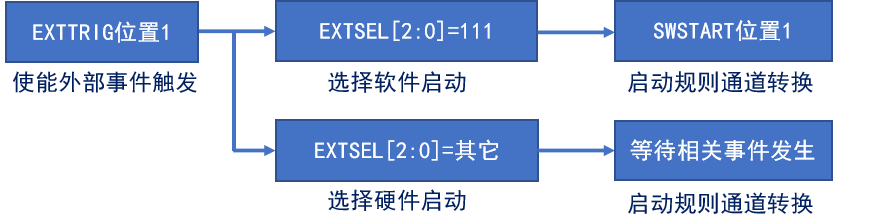

外部事件触发转换分为：规则组外部触发和注入组外部触发
规则组外部触发使用方法： 注入组外部触发使用方法：

触发源（F4/F7）

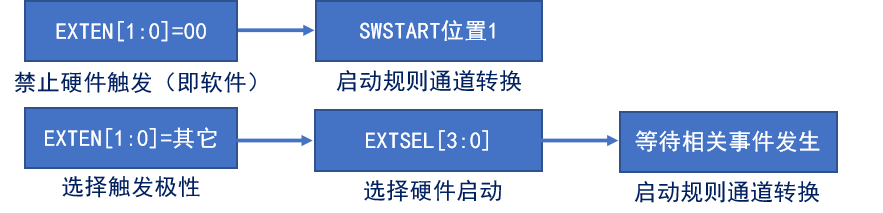

规则组外部触发使用方法： 注入组外部触发使用方法：

触发源（H7）

规则组外部触发使用方法：

参考《STM32H7xx参考手册_V3（中文版）.pdf》825页
注入组外部触发使用方法：

转换时间（F1）

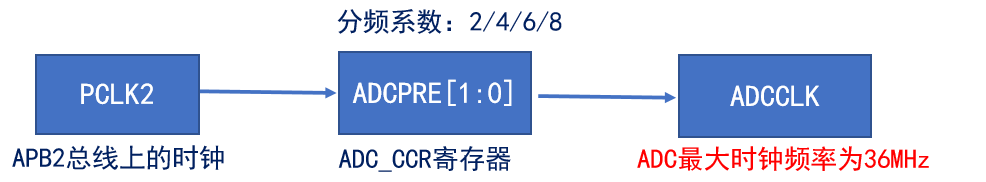

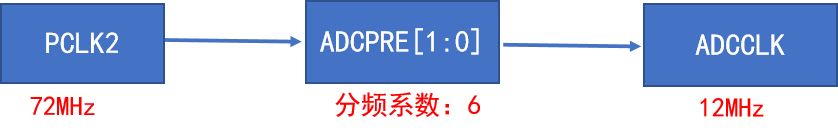

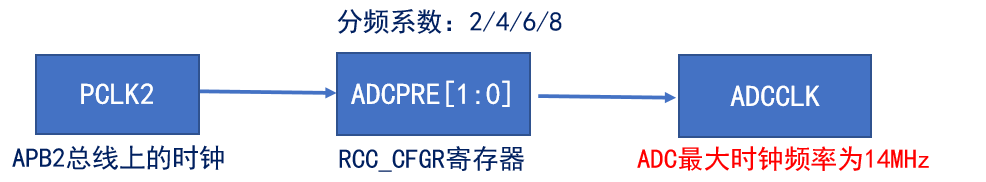

（1）如何设置ADC时钟？

例程中如何设置ADC时钟？

（2）如何设置ADC转换时间？

ADC转换时间： TCONV = 采样时间 + (转换时间)12.5个周期

1. 转换时间：

   Tconversion=(分辨率位数+0.5)×TADC_CLKTconversion​=(分辨率位数+0.5)×TADC_CLK​

   • 12位模式：12.5周期（默认）
   • 10位模式 ：10.5周期（需配置ADC_Resolution_10b）
   • 8/6位模式：8.5/6.5周期

采样时间可通过SMPx[2:0]位设置，x=0~17

SMP = 000：1.5个ADC时钟周期

SMP = 001：7.5个ADC时钟周期

SMP = 010：13.5个ADC时钟周期

SMP = 011：28.5个ADC时钟周期

SMP = 100：41.5个ADC时钟周期

SMP = 101：55.5个ADC时钟周期

SMP = 110：71.5个ADC时钟周期

SMP = 111：239.5个ADC时钟周期
举个例子：ADC时钟频率为12MHz时，ADC最短的转换时间是多少？

TCONV = 采样时间 + 12.5个周期 = 1.5个周期 + 12.5个周期 = 14个周期 = (1/12000000)∗14 s = 1.17us

转换时间（F4/F7）

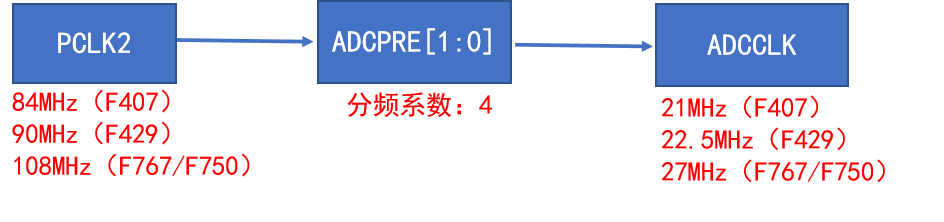

（1）如何设置ADC时钟？

例程中如何设置ADC时钟？

（2）如何设置ADC转换时间？

ADC转换时间（12位分辨率）： TCONV = 采样时间 + 12个周期

采样时间可通过SMPx[2:0]位设置，x=0~18

SMP = 000：3个ADC时钟周期

SMP = 001：15个ADC时钟周期

SMP = 010：28个ADC时钟周期

SMP = 011：56个ADC时钟周期

SMP = 100：84个ADC时钟周期

SMP = 101：112个ADC时钟周期

SMP = 110：144个ADC时钟周期

SMP = 111：480个ADC时钟周期
举个例子：ADC时钟频率为21MHz时，ADC最短的转换时间是多少？

TCONV = 采样时间 + 12个周期 = 3个周期 + 12个周期 = 15个周期 = (1/21000000)∗15 s = 0.71us

转换时间（H7）

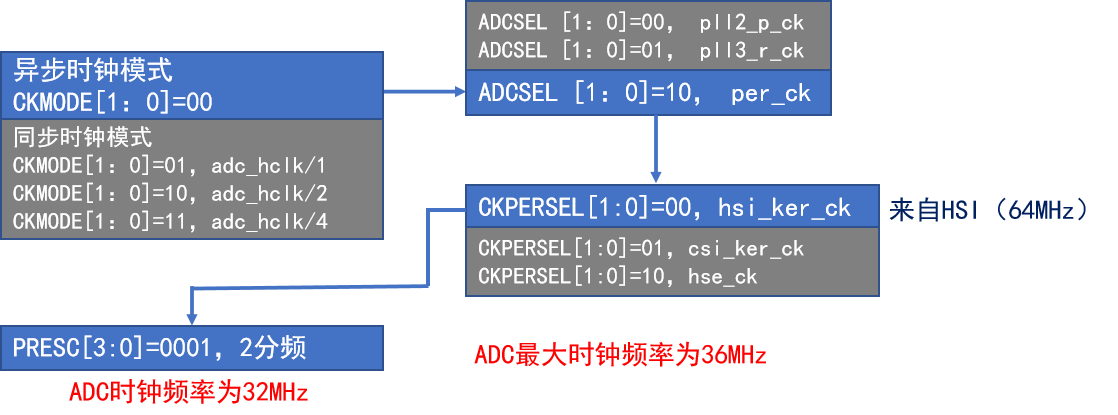

（1）如何设置ADC时钟？

（2）如何设置ADC转换时间？

ADC转换时间：TCONV = 采样时间（TSMPL） + 逐次逼近时间（TTSAR）

采样时间可通过SMPx[2:0]位设置，x=0~19

SMP = 000：1.5个ADC时钟周期

SMP = 001：2.5个ADC时钟周期

SMP = 010：8.5个ADC时钟周期

SMP = 011：16.5个ADC时钟周期

SMP = 100：32.5个ADC时钟周期

SMP = 101：64.5个ADC时钟周期

SMP = 110：387.5个ADC时钟周期

SMP = 111：810.5个ADC时钟周期

逐次逼近时间（TTSAR）和分辨率有关，RES[2:0]用于设置分辨率，如：16/14/12/10/8位

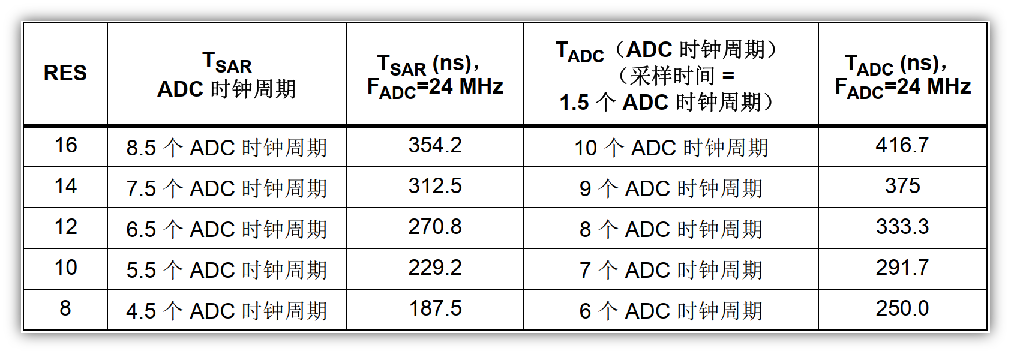

逐次逼近时间（TTSAR）和分辨率对应关系表：

举个例子：ADC时钟频率为32MHz时，分辨率为16位，ADC最短的转换时间是多少？

TCONV = TSMPL + TTSAR = (1.5 + 8.5)个ADC周期 = 10个ADC周期 = (1/32000000)∗10s = 0.31us

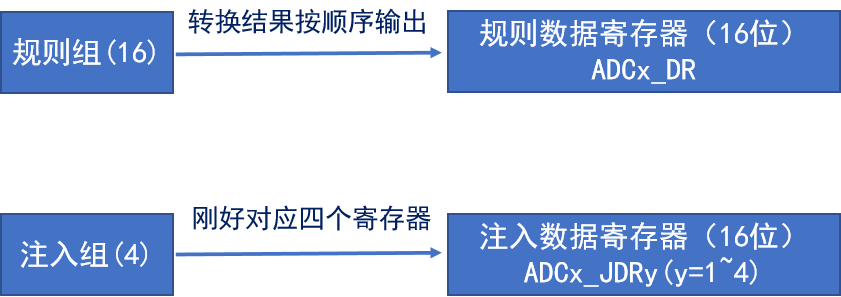

数据寄存器（F1）

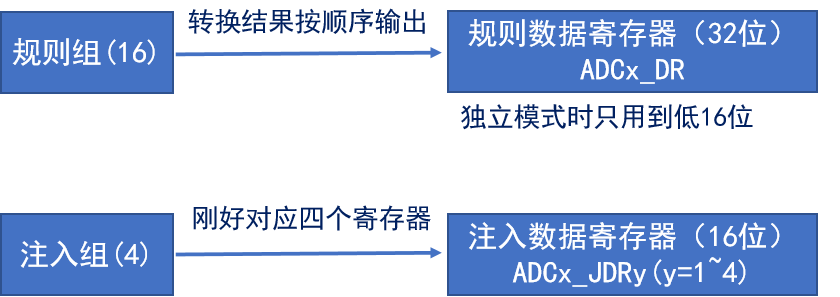

由ADCx_CR2寄存器的ALIGN位设置数据对齐方式，可选择：右对齐或者左对齐

数据寄存器（F4/F7）

由ADCx_CR2寄存器的ALIGN位设置数据对齐方式，可选择：右对齐或者左对齐

数据寄存器（H7）

由OVSS[3:0]和LSHIFT[3:0]位域设置数据对齐方式，可选择：右对齐或者左对齐

中断

F1/F4/F7系列ADC中断事件汇总表：

|------------------------|----------|-----------|
| 中断事件 | 事件标志 | 使能控制位 |
| 规则通道转换结束 | EOC | EOCIE |
| 注入通道转换结束 | JEOC | JEOCIE |
| 设置了模拟看门狗状态位 | AWD | AWDIE |
| 溢出（ F1 没有） | OVR | OVRIE |

DMA请求（只适用于规则组）

规则组每个通道转换结束后，除了可以产生中断外，还可以产生DMA请求，我们利用DMA及时把转换好的数据传输到指定的内存里，防止数据被覆盖。

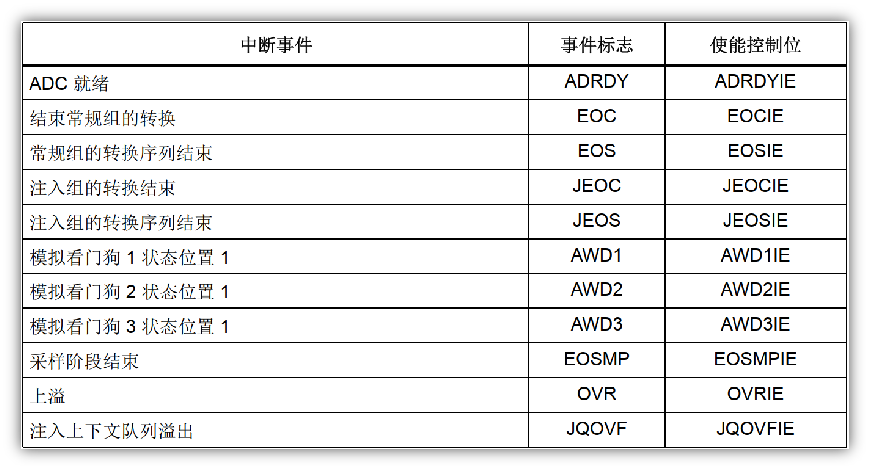

H7系列ADC中断类型

ADC转换模式

单次转换模式和连续转换模式

|----------------|--------|--------|
| CONT 位 | 0 | 1 |
| 转换模式 | 单次转换模式 | 连续转换模式 |

|------------------------|--------------------------------------------------------------|---------------------------------------------------------------------|
| 转换组 / 转换模式 | 单次转换模式 ( 只触发一次转换 ) | 连续转换模式 ( 自动触发下一次转换 ) 注意：只有规则组才能触发该模式 |
| 规则组 | 转换结果被储存在ADC_DR EOC（转换结束）标志位被置1 如果设置了EOCIE位，则产生中断 然后ADC停止 | 转换结果被储存在ADC_DR EOC（转换结束）标志位被置1 如果设置了EOCIE位，则产生中断 |
| 注入组 | 转换结果被储存在ADC_DRJx JEOC（转换结束）标志位被置1 如果设置了JEOCIE位，则产生中断 然后ADC停止 | 转换结果被储存在ADC_DRJx JEOC（转换结束）标志位被置1 如果设置了JEOCIE位，则产生中断 自动注入：将JAUTO位置1 |

扫描模式

|----------------|--------|--------|
| SCAN 位 | 0 | 1 |
| 扫描模式 | 关闭扫描模式 | 使用扫描模式 |

|-------------------------------------|-----------------------------------|
| 关闭扫描模式 | 使用扫描模式 |
| ADC只转换ADC_SQRx或ADC_JSQR选中的第一个通道进行转换 | ADC会扫描所有被ADC_SQRx或ADC_JSQR选中的所有通道 |

不同模式组合的作用

|-----------------|--------------------------------------------|
| 单次转换模式（不扫描） | 只转换一个通道，而且是一次，需等待下一次触发 |
| 单次转换模式（扫描） | ADC_SQRx 和ADC_JSQR 选中的所有通道都转换一次 |
| 连续转换模式（不扫描） | 只会转换一个通道，转换完后会自动执行下一次转换 |
| 连续转换模式（扫描） | ADC_SQRx 和ADC_JSQR 选中的所有通道都转换一次，并自动进入下一轮转换 |

举个例子：

|-----------------|----------------------------------|
| 单次转换模式（不扫描） | 使用ADC单通道，并要求进行一次转换 |
| 单次转换模式（扫描） | 使用ADC多通道，并要求所有通道都转换一次就停止 |
| 连续转换模式（不扫描） | 使用ADC单通道，并要求对该通道连续转换 |
| 连续转换模式（扫描） | 使用ADC多通道，并要求所有通道都转换一次后，自动启动下一轮转换 |

一种比较少用的模式：不连续采样模式（F1手册称为：间断模式），只适用在扫描模式下。

ADC工作模式

工作模式定义了ADC模块的全局运行方式，主要分为以下类型：

1. 独立模式（Independent Mode）

• 特点：单个ADC独立工作，不与其他ADC交互

• 配置方法 ：

  c

  hadc.Init.ScanConvMode = DISABLE;  // 禁用扫描模式（单通道）
  hadc.Init.ContinuousConvMode = ENABLE; // 启用连续转换

• 适用场景：单通道或简单多通道采集

2. 多ADC协同模式（Dual/Triple Mode）

模式	触发方式	典型应用
交替模式	交替触发各ADC	高速信号采集（如STM32H7）
同步规则模式	同步转换相同通道	提高信噪比（求平均值）
同步注入模式	注入组同步触发	关键信号冗余采集

• 配置示例 （双重交替模式）：

  c

  hadc1.Init.DualMode = ADC_DUALMODE_INTERL;
  hadc2.Init.TriggerControlledByADC = ADC_TRIGGER_CONTROLLED_BY_ADC1;

3. 过采样模式（Oversampling）

• 原理：硬件自动累加多次采样结果，提升分辨率

• 配置参数 ：

  c

  hadc.Init.OversamplingMode = ENABLE;
  hadc.Init.Oversample.Ratio = ADC_OVERSAMPLING_RATIO_16;
  hadc.Init.Oversample.RightBitShift = ADC_RIGHTBITSHIFT_4;

• 优势：将12位ADC提升至14-16位有效分辨率
