Camera tuning flow相机调试流程

目录

[一、Camera tuning flow相机调试流程](#一、Camera tuning flow相机调试流程)

1.三大模块

​编辑

二、介绍

[1.第一阶段:Process Raw(处理原始数据)](#1.第一阶段:Process Raw(处理原始数据))

1.OB (Optical Black, 光学黑电平校正)

2.Shading (阴影校正)

2.第二阶段:3A (自动控制)

1.AE (自动曝光)

2.AF (自动对焦)

3.AWB (自动白平衡)

3.第三阶段:ISP (图像信号处理)

1.Gamma (伽马校正)

[2. EE & NR (边缘增强与降噪)](#2. EE & NR (边缘增强与降噪))

3.Color (色彩处理)

三、总结与流程关系


一、Camera tuning flow相机调试流程

1.三大模块

1.相机调试分为三大模块:

  1. Process Raw

  2. 3A

  3. ISP

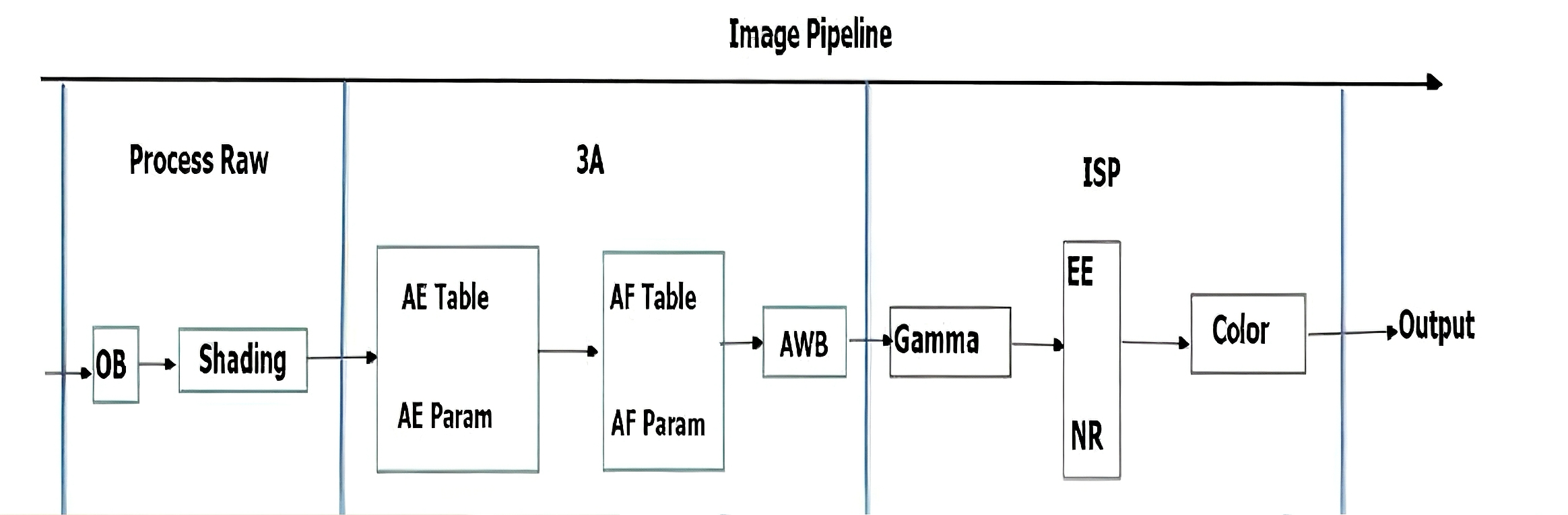

如图所示

二、介绍

1.第一阶段:Process Raw(处理原始数据)

Process Raw是第一步。传感器(Sensor)产生的原始数据(Raw Data)是未经任何处理的。它的核心工作是对Raw数据进行最基础的校正 ,解决由硬件本身缺陷导致的问题。

1.OB (Optical Black, 光学黑电平校正)

传感器输出的原始信号不是从零开始的,有一个固有的基底噪声(即黑电平值)。如果不将这个值减去,后续的色彩和亮度计算将全部基于一个错误的基础,导致画面发灰、色彩失真、暗部细节丢失。因此要计算这些黑像素的平均值,然后将图像中所有感光像素的数值减去这个平均值,从而实现"归零校准"

2.Shading (阴影校正)

补偿镜头带来的暗角,即画面四角比中心暗;和色彩偏移,即四角偏色的问题。

阴影校正可以得到一个干净、校准好的基础图像,是后续所有高级处理的基础。

2.第二阶段:3A (自动控制)

3A负责应对不同拍摄环境,实现自动化拍摄。此阶段的调试直接决定了成像的准确性和稳定性。它的核心工作是调试一系列控制算法和参数表,让相机能自动做出正确决策。

1.AE (自动曝光)

控制画面亮度。需要调试 AE Table(曝光参数表)和 AE Param(曝光算法参数),决定在不同光线环境下如何使用ISO、快门速度等。

2.AF (自动对焦)

控制画面清晰度。需要调试 AF Table(对焦参数表) 和 AF Param(对焦算法参数),保证快速、准确合焦。

3.AWB (自动白平衡)

控制颜色准确性。消除光源色偏,让白色物体在任何光线下都显示为白色。

目标:让相机在任何环境下,都能自动拍出一张**亮度适宜、焦点清晰、颜色真实的照片。

3.第三阶段:ISP (图像信号处理)

ISP负责对图像进行精加工和风格化处理,最终决定照片的观感和质感。它的核心工作是在前期基础已经打好的前提下,对画质进行深度优化和风格调校。

1.Gamma (伽马校正)

Gamma校正是对图像亮度进行一种非线性的变换。由于人眼对暗部变化更敏感,而传感器对光线的响应是线性的,所以需要Gamma校正将传感器数据映射到符合人眼感知特性的亮度空间。后续的所有处理,如锐化、降噪、色彩都需要在一个亮度分布正确的图像上进行,否则效果会失真。

目标: 使图像的明暗过渡更符合人眼视觉,防止画面看起来"发灰"或对比度失衡。

2. EE & NR (边缘增强与降噪)

EE (Edge Enhancement,边缘增强),即 锐化。它通过算法增强图像中物体的边缘,让画面看起来更清晰、细节更突出。

NR (Noise Reduction,降噪),去除图像中的噪声,即那些不该存在的、随机分布的杂色点。

过度锐化会使噪点也变得明显,同时产生不自然的"白边"(镶边)。

过度降噪会抹杀细节,让画面变得模糊,像一层塑料感。

目标: 找到EE和NR之间的最佳平衡点,在尽可能保留真实细节 的前提下,有效地抑制噪声,获得干净又清晰的画面。这是衡量ISP调试功力的关键。

3.Color (色彩处理)

在所有基础:亮度、细节、噪声,都打好后,最后一步是对色彩进行精细调整。

色彩处理 主要包括色彩矩阵(Color Matrix) 校正和饱和度(Saturation) 调节等。这一步决定了图像的最终色彩风格,是鲜艳明快,还是真实自然,或是柔和淡雅。

最后处理 是因为色彩处理依赖于一个亮度准确、细节清晰、噪声可控的图像。如果前面的Gamma或EE/NR没调好,颜色是无法调准的。例如,一个噪点很多的画面,调高饱和度会让彩色噪点也更鲜艳。

目标: 实现准确且令人愉悦的色彩还原,形成产品特有的色彩风格。

三、总结与流程关系

Camera Tuning Flow是一个环环相扣的三阶段瀑布流模型。首先通过Process Raw校准硬件缺陷,为后续处理提供干净的数据基础;然后通过3A调试确保曝光、对焦和白平衡的自动化准确性;最后在ISP阶段进行降噪、色彩、对比度等精细化处理,最终输出画质优良且风格化的图像。前一阶段的输出是后一阶段的输入,顺序不可颠倒。
