DCS+PLC协同优化：基于MQTT的分布式控制系统能效提升案例

引言

在现代工业自动化领域，一个令人困扰的难题长期存在：高层决策系统（DCS）与底层执行单元（PLC）之间如何实现高效对话？传统方式下，这两个系统往往像两个使用不同语言的人交流，需要"翻译官"（协议转换器）才能沟通，导致信息延迟、效率低下。

某化工厂的真实案例揭示了这一问题的严重性：由于DCS与PLC系统间数据交换不畅，能源管理系统无法获取实时设备状态，导致每年额外消耗约120万度电，相当于增加碳排放约750吨。

本文介绍的基于MQTT协议的DCS+PLC协同优化方案，正是解决这一难题的创新方法。该方案在某大型制造企业的实施结果显示，系统整体能效提升达17.3%，年节约能源成本超过380万元。

基础知识：理解DCS、PLC与MQTT

DCS（分布式控制系统）

DCS相当于工厂的"大脑"，负责监控和控制整个生产过程。它擅长处理复杂的过程控制（如化工、电力行业），能够协调多个环节协同工作。D系统通常部署在中央控制室，操作人员通过它监视全厂运行状态。

PLC（可编程逻辑控制器）

PLC则是工厂的"四肢"，负责具体设备的控制。它擅长高速、精确的逻辑控制（如流水线、机械设备）。PLC直接连接传感器和执行器，实时响应设备状态变化。

MQTT（消息队列遥测传输协议）

MQTT是一种轻量级的发布/订阅模式消息传输协议，最初由IBM开发用于石油管道监控。它具有以下特点：

• 轻量高效：最小消息仅2字节，适合带宽受限环境

• 发布/订阅模式：消息发送者（发布者）与接收者（订阅者）解耦

• 双向通信：支持设备到云端和云端到设备的消息传递

• 易于集成：支持多种编程语言和平台

传统集成方式的问题与挑战

在基于MQTT的解决方案出现前，DCS与PLC集成主要采用以下方式：

1. OPC协议集成

通过OPC服务器进行协议转换，但存在：

• 单点故障风险：OPC服务器宕机导致全线停产

• 性能瓶颈：大量数据交换时延迟明显

• 配置复杂：需要专业工程师长时间配置

2. 硬接线方式

直接使用I/O模块进行物理连接，问题包括：

• 成本高昂：每个信号点都需要独立布线

• 灵活性差：变更控制逻辑需要重新布线

• 距离限制：信号衰减限制设备布置范围

某汽车制造厂的实测数据显示，传统OPC集成方式下，DCS与PLC间数据延迟可达500-800ms，而基于MQTT的方案可将延迟降低至50ms以内。

基于MQTT的DCS+PLC协同架构

整体架构设计

[PLC设备层] ←→ [MQTT网关] ←→ [MQTT代理服务器] ←→ [D系统应用层]

关键组件功能

1. MQTT网关

• 协议转换：将PLC专用协议（如Modbus、Profibus）转换为MQTT

• 数据预处理：边缘计算，减少数据传输量

• 断线缓存：网络中断时暂存数据，恢复后重传

2. MQTT代理服务器（Broker）

• 消息路由：根据主题将消息分发给对应订阅者

• 安全管理：身份认证和权限控制

• 质量服务（QoS）：提供三种消息传递质量等级

3. DCS应用接口

• 数据订阅：按需订阅相关设备数据

• 命令发布：向特定设备发送控制指令

• 数据持久化：存储历史数据用于分析和优化
•

实战案例：化工厂能效提升项目

项目背景

某大型化工企业拥有：

• 1套DCS系统（横河CS3000）

• 127台PLC（西门子S7-1200/1500系列）

• 356台设备（泵、压缩机、风机等）

• 年耗电量：约2,800万度

存在问题

• 能源管理滞后：月度能耗报表，无法实时优化

• 设备协同不足：各单元独立运行，缺乏整体协调

• 故障响应慢：设备异常需现场确认，平均处理时间4小时

实施方案

第一阶段：基础设施建设

1. 部署MQTT网关：在每个PLC控制柜安装嵌入式MQTT网关

1. 搭建MQTT集群：采用3节点EMQX集群，确保高可用性

1. 开发接口服务：基于Node-RED开发DCS-MQTT接口应用

第二阶段：数据集成

1. 统一数据模型：定义标准化的MQTT主题结构：

   factory/area/device/parameter
   示例：plant1/pumping/unit5/flowrate

2. 数据采集优化：

• • 变化数据才上传（减少70%数据流量）

• • 设置合理采样频率（关键参数1s，一般参数5s）

1. 安全机制：

• • TLS加密所有数据传输

• • 基于证书的设备身份验证

• • 细粒度访问控制（每个设备只能发布/订阅授权主题）

第三阶段：能效优化应用开发

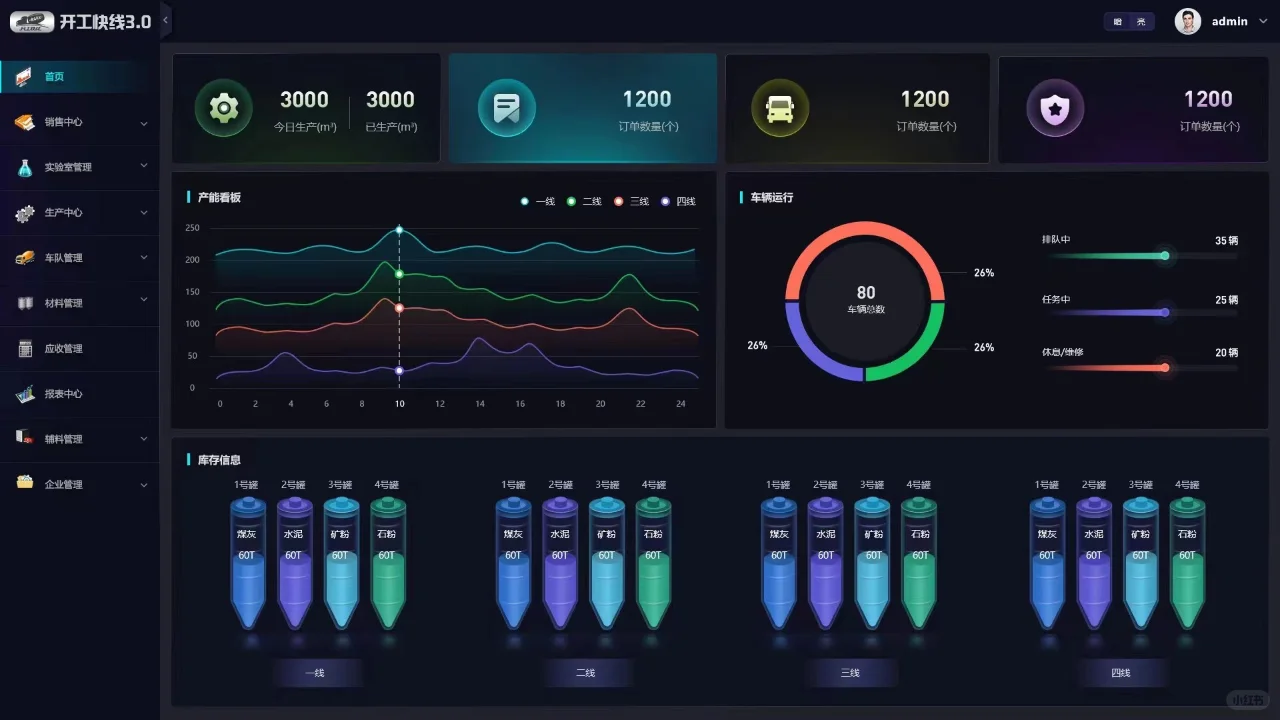

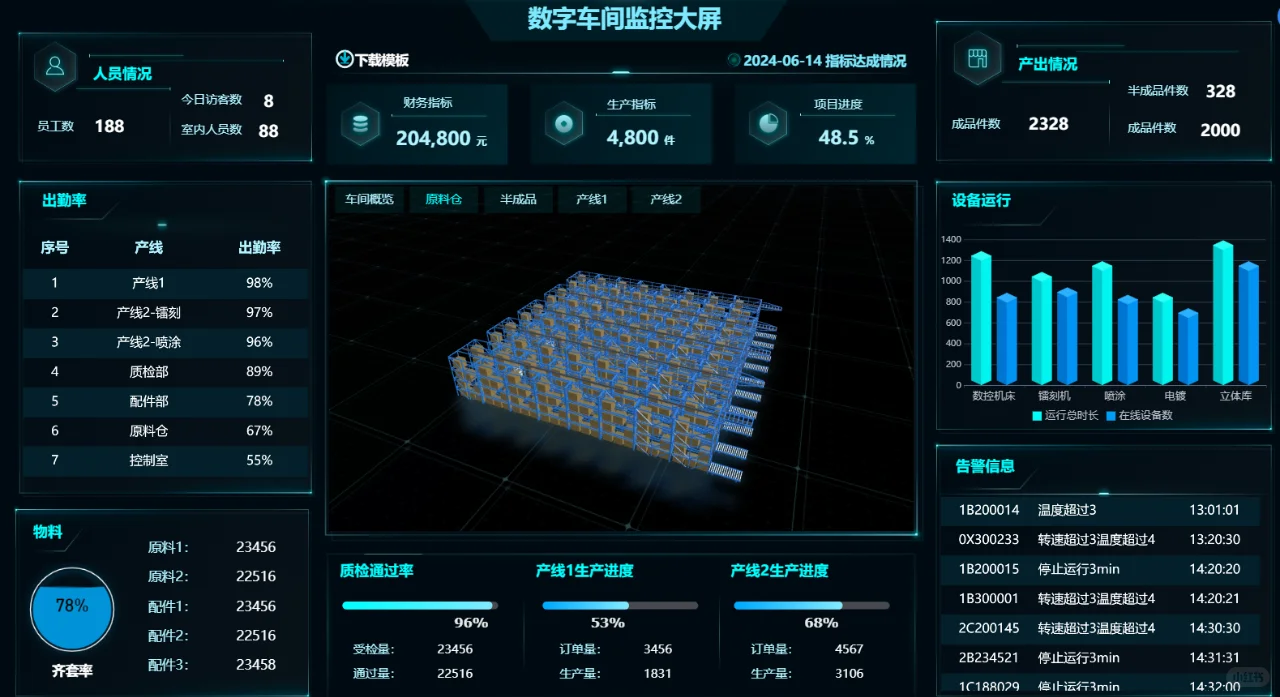

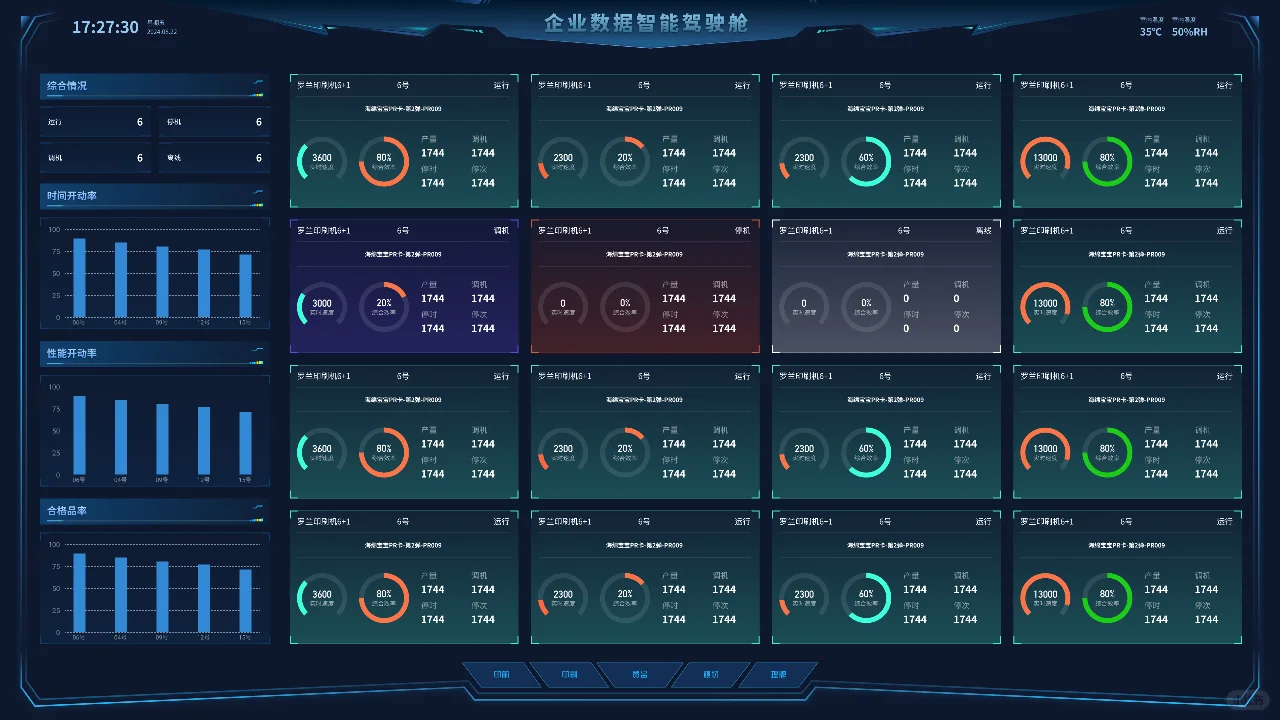

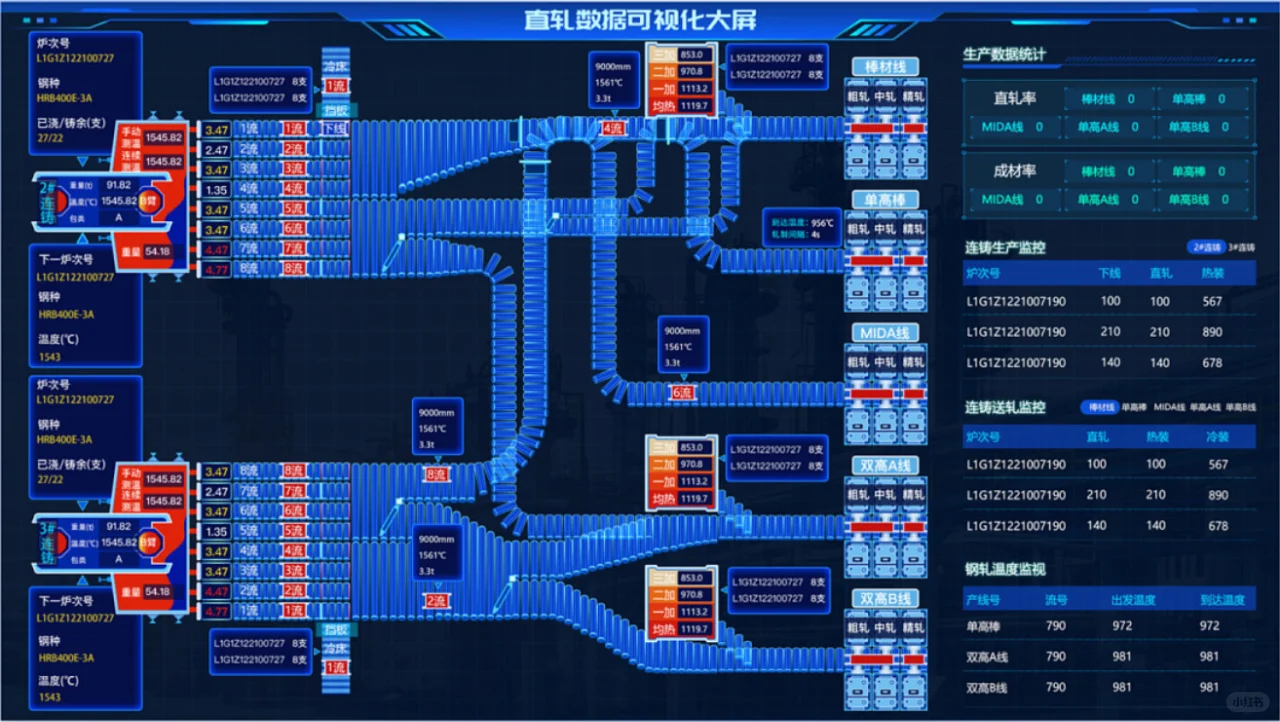

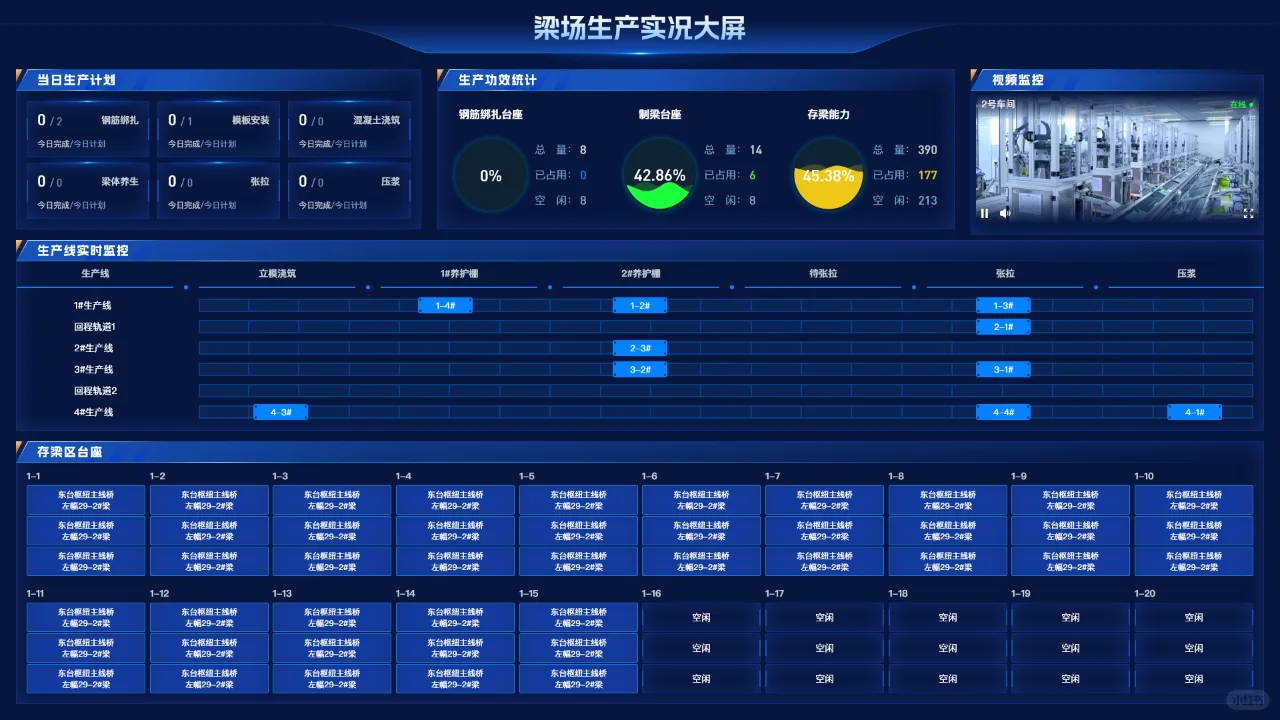

1. 实时能效监控看板

• • 显示关键设备实时能耗

• • 计算设备能源效率（OEE）

• • 异常能耗自动预警

1. 协同控制算法

   伪代码：泵群协同优化算法

   def optimize_pumps(flow_demand, electricity_price):
   # 获取所有泵状态和效率曲线
   pumps = get_pump_status()

    # 根据流量需求和电价优化泵组合
    optimal_combination = calculate_optimal_combination(
        pumps, flow_demand, electricity_price)

    # 通过MQTT发送控制指令
    for pump_id, speed in optimal_combination.items():
        publish(f"control/pump/{pump_id}/speed", speed)

2. 预测性维护模块

• • 基于设备电流、振动数据分析

• • 预测设备故障和性能退化

• • 提前安排维护计划，避免非计划停机

实施效果

经过6个月的实施和优化，项目取得了显著成效：

1. 能效提升指标

• 整体能效提升：17.3%

• 年节电量：485万度

• 能耗成本降低：386万元/年

• 碳排放减少：3,025吨/年

2. 运营效率提升

• 故障响应时间：从4小时缩短至0.5小时

• 非计划停机减少：67%

• 维护成本降低：23%

3. 系统性能改善

• 数据延迟：从500ms+降低至<50ms

• 系统可用性：99.99%（原系统99.5%）

• 集成成本降低：新设备接入时间从3天缩短至2小时

技术实施要点与最佳实践

1. 主题设计原则

• 前瞻性：预留足够的主题层次空间

• 一致性：全系统采用统一的命名规范

• 安全性：避免使用包含敏感信息的主题名

2. QoS策略选择

• QoS 0：用于频繁更新的非关键数据（如温度读数）

• QoS 1：用于重要操作数据（如设备状态）

• QoS 2：用于关键控制指令（如急停命令）

3. 网络适应性设计

• 带宽自适应：网络繁忙时自动降低数据频率

• 断线重连：实现自动重连和会话恢复

• 本地缓存：网络中断时关键数据本地存储

挑战与解决方案

挑战一：传统设备兼容

问题：老旧PLC设备不支持现代通信协议

解决方案：

• 加装协议转换网关

• 采用边缘计算设备进行数据预处理

• 逐步升级关键设备

挑战二：系统安全性

问题：工业网络暴露增加安全风险

解决方案：

• 实施网络分层隔离

• 端到端加密传输

• 定期安全审计和漏洞扫描

挑战三：人员技能转型

问题：传统自动化工程师缺乏IT技能

解决方案：

• 组织专项培训（MQTT、网络安全）

• 引入IT-OT融合团队

• 选择易用性的工具（如Node-RED）

未来发展方向

1. 与云边协同架构融合

将MQTT与边缘计算、云计算结合，形成分级优化体系：

• 边缘层：毫秒级实时控制

• 厂区层：秒级优化调整

• 云平台：长期趋势分析和策略优化

2. AI集成

引入机器学习算法，实现：

• 自适应优化：根据历史数据自动调整控制参数

• 智能预警：提前预测能效异常和设备故障

• 自主决策：在一定范围内自主做出能效优化决策

3. 标准化与开源生态

• 参与SPC 1.0等标准化工作

• 利用开源MQTT生态（如EMQX、HiveMQ）

• 开发行业特定扩展标准

结语

基于MQTT的DCS+PLC协同优化方案，成功解决了传统工业自动化系统中的信息孤岛问题，为工业企业能效提升提供了切实可行的技术路径。上述化工厂的案例表明，该方案不仅能显著降低能源消耗和运营成本，还能提高系统可靠性和灵活性。

随着工业互联网的深入发展，MQTT等开放标准协议将在工业自动化领域发挥越来越重要的作用。对于工业企业而言，及早布局和实践DCS+PLC协同优化，不仅是降低成本的短期选择，更是构建未来智能工厂的战略投资。

正如一位项目工程师所说："我们不仅是在连接设备，更是在构建一个能够自我优化的智能生态系统。MQTT就像这个生态系统的神经系统，让信息能够自由、高效地流动，从而释放出前所未有的能效潜力。"
