4.2 I2C通信协议

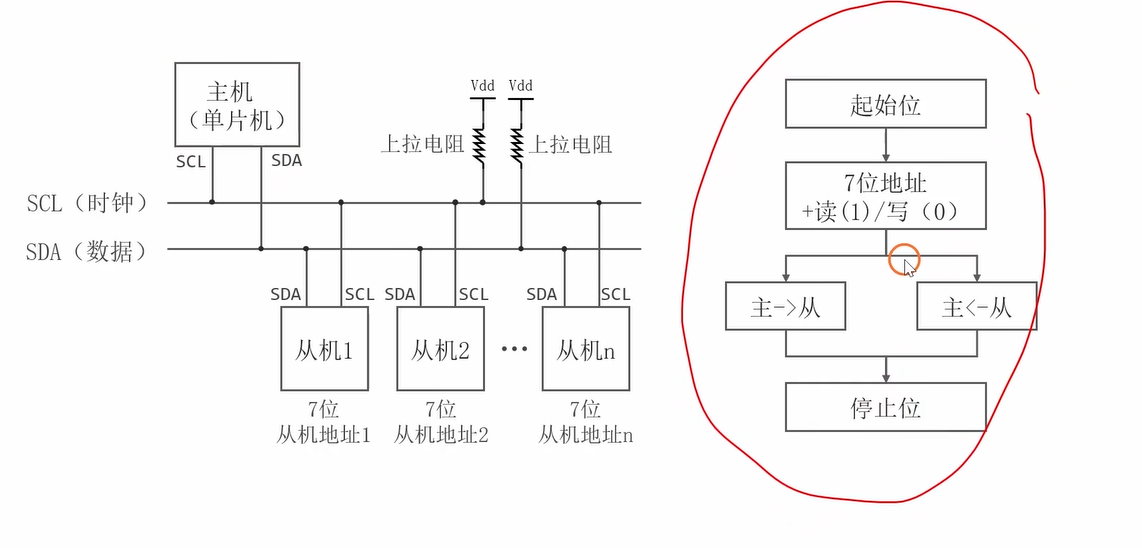

1. I2C通信的基本流程

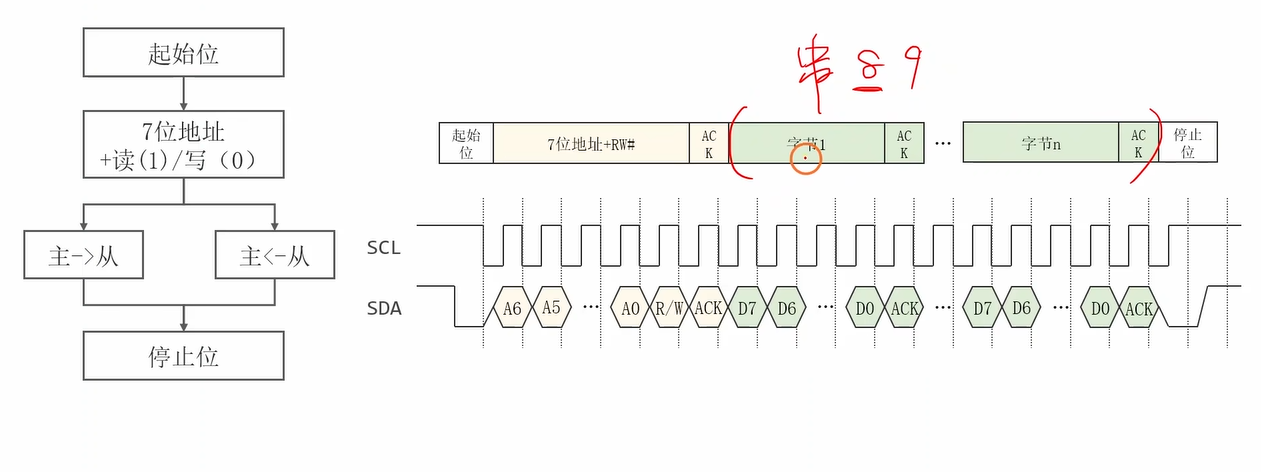

2. I2C的数据帧格式

对于串口一次只能传输8-9个比特位

而I2C总线一次可以传输多个字节

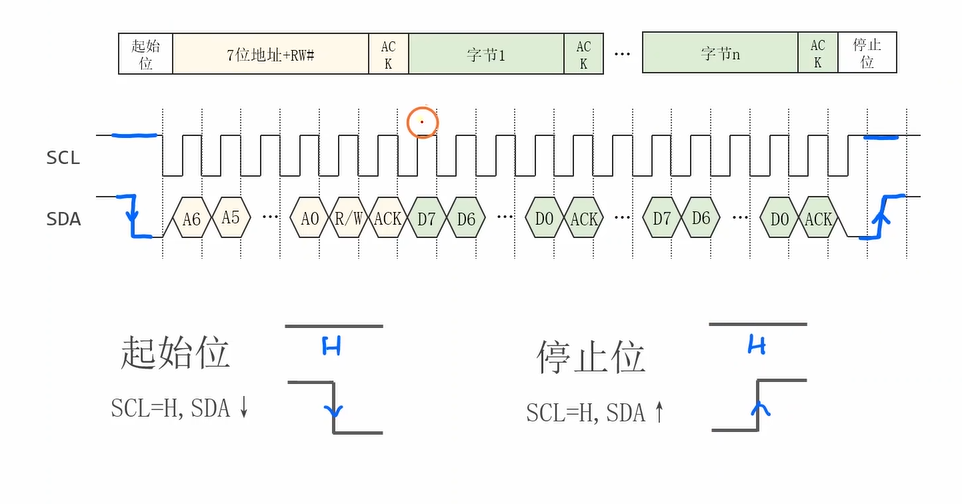

3.起始位和停止位

所谓起始位就是SCL高电压的时候,SDA出现下降沿,而停止位就是SCL高电压的时候,SDA出现上升沿

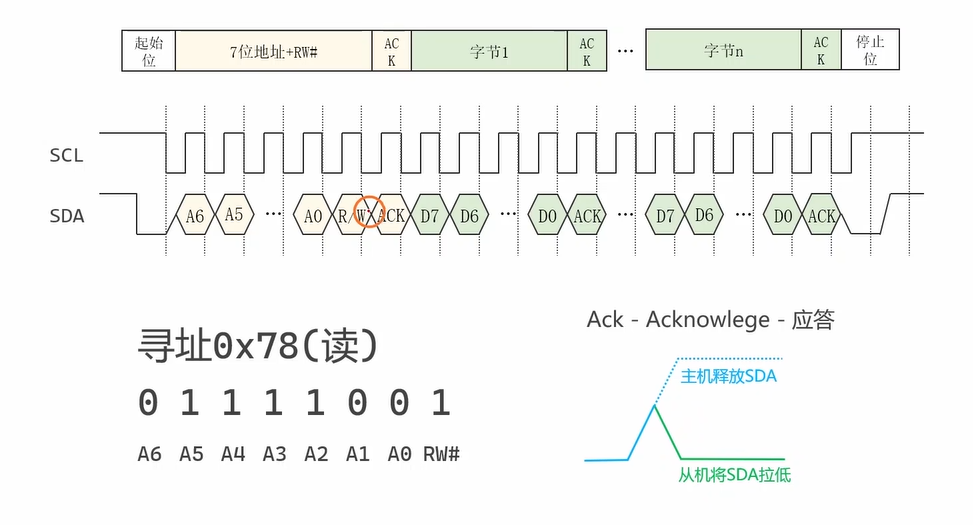

4.寻址

RW是方向位,Read Write ,写是0读是1,主机发送完之后,就会等待被寻址的从机给它应答,从机会发送一个ACK来应答,这个ACK应答信号相当于主机叫从机的名字,从机答到。当主机收到ACK之后就意味着主机寻址成功了,才会进入下一步数据传输阶段

主机首先释放SDA,也就是SDA引脚写1,当主机给SDA写1的时候,那这个SDA就会从总线上的SDA断开,这条线就悬空了,但是由于上拉电阻的作用,那这条SDA呈现高电压,如果没有设备应答它的时候,就始终维持高电压,这时候就等于没有收到应答信号。而如果有设备应答它的时候,这个设备就会把它重新拉低,那主机就会检测到一个低电压,主机只要检测到了低电压,就知道收到这个ACK了

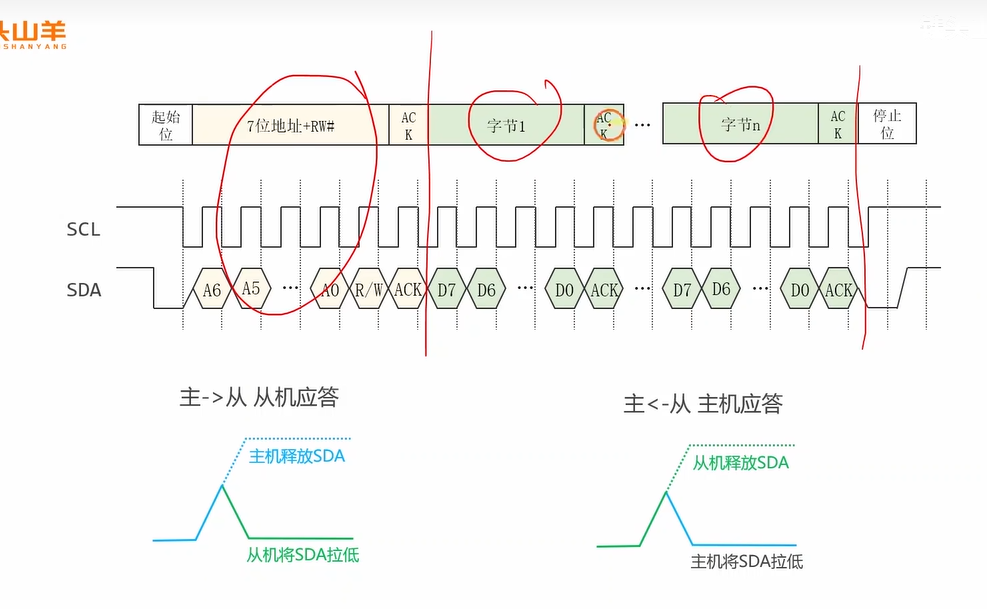

5.传输数据

当寻址阶段成果之后,下一阶段就可以传输数据,传输数据一次性可以传输多个字节,发送方发一个字节,接收方就回复一个ACK

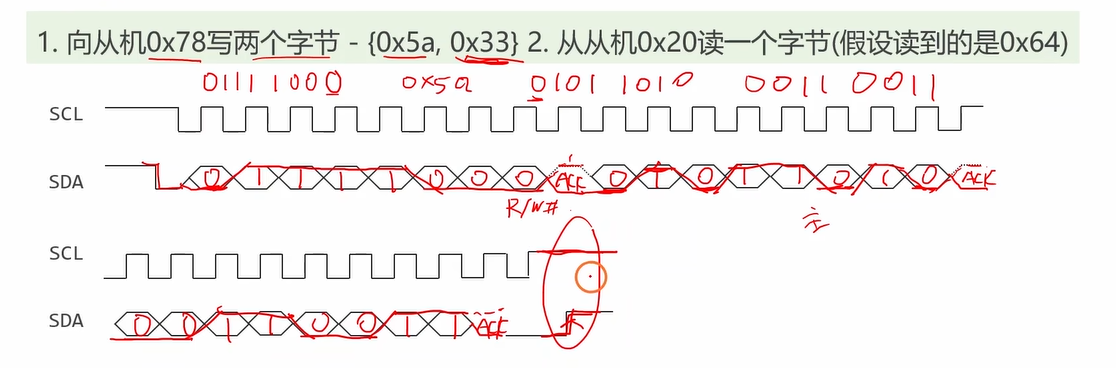

6.例子

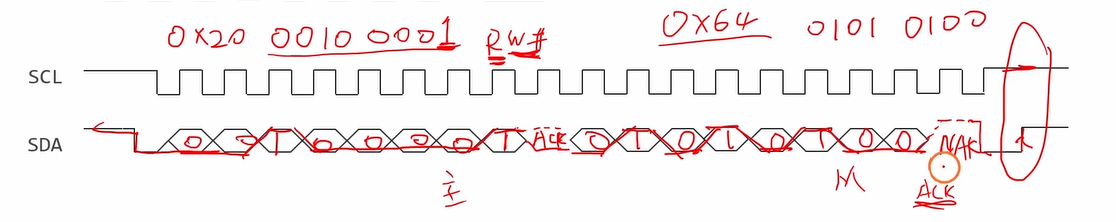

从机0x20读一个字节(0x64),注意最后并没有发送ACK,因为只发送一个字节,就不需要发ACK了,也就是NAK
