XxlJob 源码分析04：admin与executor通讯

注：本系列源码分析基于XxlJob 2.3.0，gitee仓库链接：gitee.com/funcy/xxl-j....

本文将分析执行器（executor）与admin之间的通讯。

在xxl-job中，executor与admin并不是相互独立工作的，他们之前会通过网络通讯相互协作完成任务的调度流程，比如，executor启动时，需要把自己的地址信息（ip:端口）信息告知admin；任务调度时，admin会把任务信息发送给executor，在executor上真正执行任务。这两类通讯中，前者是executor到admin的通讯，后者是admin到executor的通讯，本文接下来就分析这两类通讯。

`executor`到`admin`

处理类：`AdminBiz`

admin对executor提供的服务定义在com.xxl.job.core.biz.AdminBiz接口中，内容如下：

java 复制代码

public interface AdminBiz {

    /**
     * callback
     *
     * @param callbackParamList
     * @return
     */
    public ReturnT<String> callback(List<HandleCallbackParam> callbackParamList);

    /**
     * registry
     *
     * @param registryParam
     * @return
     */
    public ReturnT<String> registry(RegistryParam registryParam);

    /**
     * registry remove
     *
     * @param registryParam
     * @return
     */
    public ReturnT<String> registryRemove(RegistryParam registryParam);

}

这是一个接口，可以看到它共有3个方法：

callback：处理任务回调
registry：处理执行器(executor)的注册，即将executor注册到admin
registryRemove：处理执行器(executor)的下线，即将executor从admin中删除

AdminBiz有2个实现类：

com.xxl.job.core.biz.client.AdminBizClient：从名称上看，它是一个客户端类，位于executor进程中，内容如下：

java 复制代码

public class AdminBizClient implements AdminBiz {

  // 省略属性及构造方法
  ...

  @Override
  public ReturnT<String> callback(List<HandleCallbackParam> callbackParamList) {
      return XxlJobRemotingUtil.postBody(addressUrl+"api/callback", accessToken,
          timeout, callbackParamList, String.class);
  }

  @Override
  public ReturnT<String> registry(RegistryParam registryParam) {
      return XxlJobRemotingUtil.postBody(addressUrl + "api/registry", accessToken,
          timeout, registryParam, String.class);
  }

  @Override
  public ReturnT<String> registryRemove(RegistryParam registryParam) {
      return XxlJobRemotingUtil.postBody(addressUrl + "api/registryRemove",
          accessToken, timeout, registryParam, String.class);
  }
}

这3个方法最终都调用了XxlJobRemotingUtil#postBody方法，而XxlJobRemotingUtil#postBody方法就是用来发起http请求的，即executor通过http协议将数据发送到admin。

com.xxl.job.admin.service.impl.AdminBizImpl：这个类就是具体的业务处理类了，它位于admin进程中，代码如下：

java 复制代码

public class AdminBizImpl implements AdminBiz {

  @Override
  public ReturnT<String> callback(List<HandleCallbackParam> callbackParamList) {
      return JobCompleteHelper.getInstance().callback(callbackParamList);
  }

  @Override
  public ReturnT<String> registry(RegistryParam registryParam) {
      return JobRegistryHelper.getInstance().registry(registryParam);
  }

  @Override
  public ReturnT<String> registryRemove(RegistryParam registryParam) {
      return JobRegistryHelper.getInstance().registryRemove(registryParam);
  }

}

从代码中可以看到，真正干活的是JobCompleteHelper与JobRegistryHelper类，这两个类的start()方法在介绍admin启动流程有介绍过，当时介绍的是启动，这里就是真正的使用了。关于这些方法的具体细节本文就不展开了，等到分析到具体功能时再详细阐述。

`admin`请求入口

到了这里，我们就明白了executor是通过http请求将数据发送到admin的，那么admin的请求入口又是在哪里呢？xxl-job-admin是一个springboot项目，请求入口是通过springmvc实现的，具体的的controller为com.xxl.job.admin.controller.JobApiController：

java 复制代码

@Controller
@RequestMapping("/api")
public class JobApiController {

    @Resource
    private AdminBiz adminBiz;

    /**
     * api
     *
     * @param uri
     * @param data
     * @return
     */
    @RequestMapping("/{uri}")
    @ResponseBody
    @PermissionLimit(limit=false)
    public ReturnT<String> api(HttpServletRequest request, @PathVariable("uri") String uri,
            @RequestBody(required = false) String data) {

        // 省略校验代码
        ...

        // 服务映射
        if ("callback".equals(uri)) {
            List<HandleCallbackParam> callbackParamList = GsonTool.fromJson(data,
                List.class, HandleCallbackParam.class);
            return adminBiz.callback(callbackParamList);
        } else if ("registry".equals(uri)) {
            RegistryParam registryParam = GsonTool.fromJson(data, RegistryParam.class);
            return adminBiz.registry(registryParam);
        } else if ("registryRemove".equals(uri)) {
            RegistryParam registryParam = GsonTool.fromJson(data, RegistryParam.class);
            return adminBiz.registryRemove(registryParam);
        } else {
            return new ReturnT<String>(ReturnT.FAIL_CODE,
                "invalid request, uri-mapping("+ uri +") not found.");
        }

    }

}

它对外开放的入口是/api/{url}，在JobApiController#api方法中处理具体的请求路径，这些路径包括：

/api/callback：处理方法是AdminBizImpl#callback
/api/registry：处理方法是AdminBizImpl#registry
/api/registryRemove：处理方法是AdminBizImpl#registryRemove

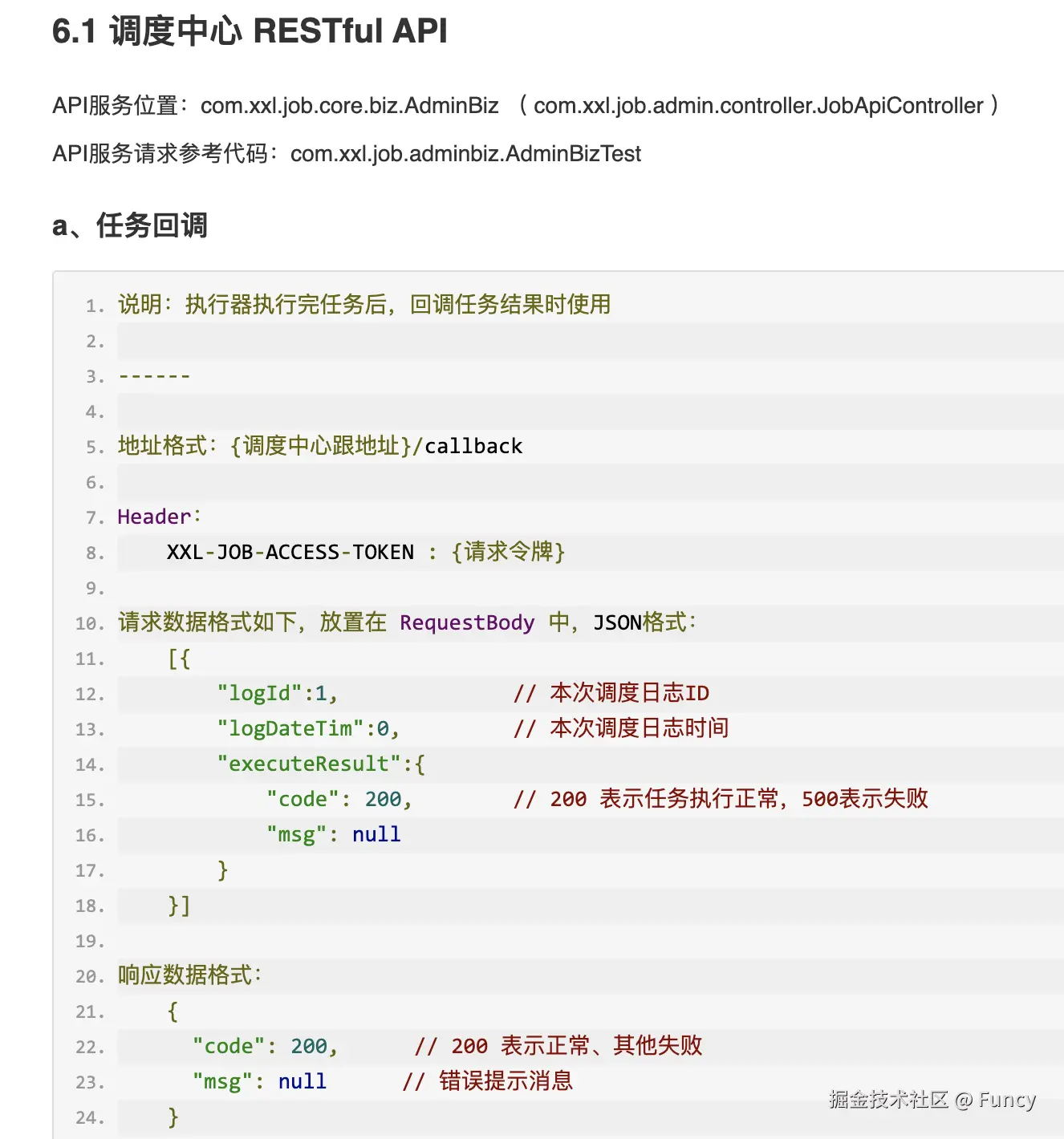

对于这3个方法的作用，xxl-job文档已经说明得很清楚了：

想要了解的小伙伴可自动参考。

小结

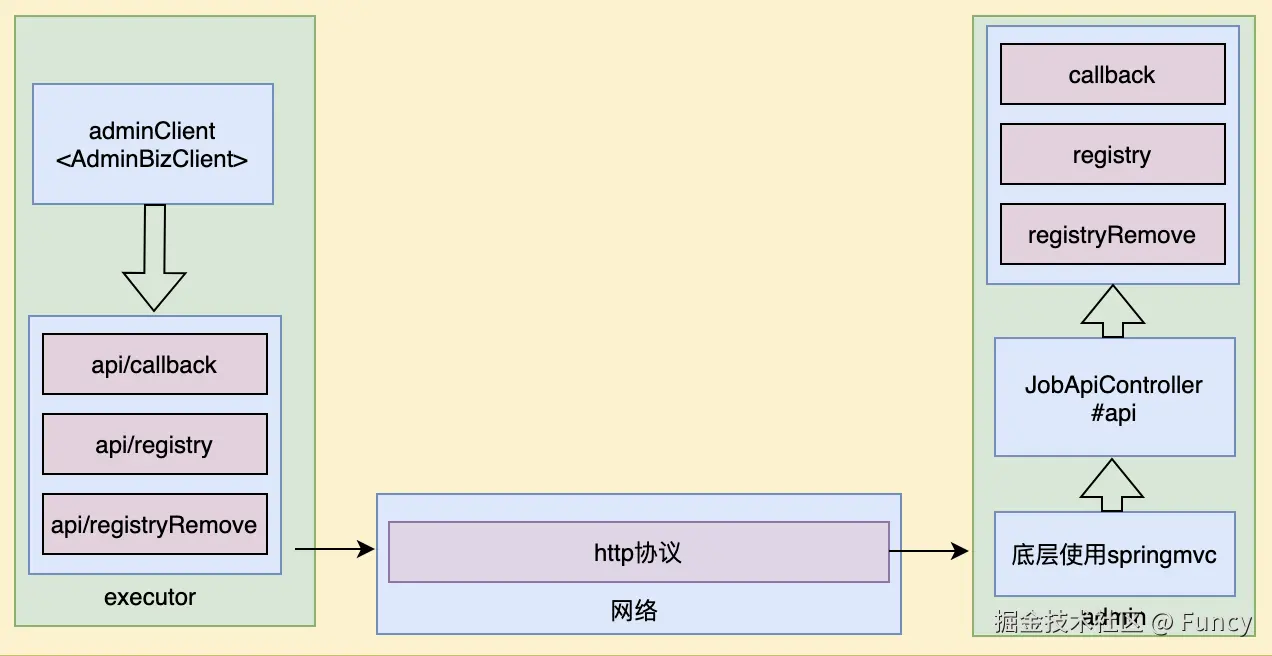

最后以一幅图来总结下executor与admin之间的通讯流程：

`admin`到`executor`的通讯

处理类：`ExecutorBiz`

executor对admin提供的服务定义在com.xxl.job.core.biz.ExecutorBiz接口中，内容如下：

java 复制代码

public interface ExecutorBiz {

    /**
     * beat
     * @return
     */
    public ReturnT<String> beat();

    /**
     * idle beat
     *
     * @param idleBeatParam
     * @return
     */
    public ReturnT<String> idleBeat(IdleBeatParam idleBeatParam);

    /**
     * run
     * @param triggerParam
     * @return
     */
    public ReturnT<String> run(TriggerParam triggerParam);

    /**
     * kill
     * @param killParam
     * @return
     */
    public ReturnT<String> kill(KillParam killParam);

    /**
     * log
     * @param logParam
     * @return
     */
    public ReturnT<LogResult> log(LogParam logParam);

}

对该接口内的方法说明如下：

beat()：存活检测，该方法仅是返回了一个SUCCESS，admin可通过该方法的返回值判断executor是否存活
idleBeat()：空闲检测，admin可通过该方法来判断executor是否处于空闲中
run()：任务执行方法，执行具体的任务
kill()：杀死正在执行中任务
log()：获取任务执行日志

ExecutorBiz接口也有两个实现类：

com.xxl.job.core.biz.client.ExecutorBizClient：请求发起类，位于admin进程中，代码如下：

java 复制代码

public class ExecutorBizClient implements ExecutorBiz {

  // 省略构造方法及属性
  ...


  @Override
  public ReturnT<String> beat() {
      return XxlJobRemotingUtil.postBody(addressUrl+"beat",
          accessToken, timeout, "", String.class);
  }

  @Override
  public ReturnT<String> idleBeat(IdleBeatParam idleBeatParam){
      return XxlJobRemotingUtil.postBody(addressUrl+"idleBeat",
          accessToken, timeout, idleBeatParam, String.class);
  }

  @Override
  public ReturnT<String> run(TriggerParam triggerParam) {
      return XxlJobRemotingUtil.postBody(addressUrl + "run",
          accessToken, timeout, triggerParam, String.class);
  }

  @Override
  public ReturnT<String> kill(KillParam killParam) {
      return XxlJobRemotingUtil.postBody(addressUrl + "kill",
          accessToken, timeout, killParam, String.class);
  }

  @Override
  public ReturnT<LogResult> log(LogParam logParam) {
      return XxlJobRemotingUtil.postBody(addressUrl + "log",
          accessToken, timeout, logParam, LogResult.class);
  }

}

同AdminBizClient一样，ExecutorBizClient也是通过http协议请求executor接口的，XxlJobRemotingUtil.postBody(...)中出现的addressUrl就是executor的地址。

com.xxl.job.core.biz.impl.ExecutorBizImpl：业务处理类，位于executor进程中，在这个类中才真正处理executor的各种操作。关于该类的具体内容，本文就不展开了，后面等到分析具体功能才详细阐述。

`executor`请求入口

admin通过springmvc对executor开放了请求入口，那executor是不是同样以springmvc对admin开放入口呢？

在上一篇介绍《xxl-job执行器启动流程》中，我们知道在XxlJobExecutor#initEmbedServer方法中启动了一个netty服务，而这个netty服务正是用来提供对admin的请求入口的！

关于netty的启动流程及相关知识的介绍并非本文重点，我们直接进入请求处理方法EmbedHttpServerHandler#channelRead0：

java 复制代码

@Override
protected void channelRead0(final ChannelHandlerContext ctx, FullHttpRequest msg)
    throws Exception {

    // http属性的处理，如请求参数、uri、请求方法、accessToken等
    String requestData = msg.content().toString(CharsetUtil.UTF_8);
    String uri = msg.uri();
    HttpMethod httpMethod = msg.method();
    boolean keepAlive = HttpUtil.isKeepAlive(msg);
    String accessTokenReq = msg.headers().get(XxlJobRemotingUtil.XXL_JOB_ACCESS_TOKEN);

    // 在业务线程池中处理请求
    bizThreadPool.execute(new Runnable() {
        @Override
        public void run() {
            // 在这里处理请求
            Object responseObj = process(httpMethod, uri, requestData, accessTokenReq);

            // to json
            String responseJson = GsonTool.toJson(responseObj);

            // write response
            writeResponse(ctx, keepAlive, responseJson);
        }
    });
}

继续，进入EmbedHttpServerHandler#process方法：

java 复制代码

private Object process(HttpMethod httpMethod, String uri, String requestData,
        String accessTokenReq) {

    // 省略参数校验
    ...

    // 为每个uri分配特定的处理方法
    try {
        if ("/beat".equals(uri)) {
            return executorBiz.beat();
        } else if ("/idleBeat".equals(uri)) {
            IdleBeatParam idleBeatParam = GsonTool.fromJson(requestData,
                IdleBeatParam.class);
            return executorBiz.idleBeat(idleBeatParam);
        } else if ("/run".equals(uri)) {
            TriggerParam triggerParam = GsonTool.fromJson(requestData,
                TriggerParam.class);
            return executorBiz.run(triggerParam);
        } else if ("/kill".equals(uri)) {
            KillParam killParam = GsonTool.fromJson(requestData, KillParam.class);
            return executorBiz.kill(killParam);
        } else if ("/log".equals(uri)) {
            LogParam logParam = GsonTool.fromJson(requestData, LogParam.class);
            return executorBiz.log(logParam);
        } else {
            return new ReturnT<String>(ReturnT.FAIL_CODE,
                "invalid request, uri-mapping("+ uri +") not found.");
        }
    } catch (Exception e) {
        logger.error(e.getMessage(), e);
        return new ReturnT<String>(ReturnT.FAIL_CODE,
            "request error:" + ThrowableUtil.toString(e));
    }
}

可以看到，最近处理请求uri的方法就是EmbedHttpServerHandler#process了，而它最终调用的也是ExecutorBizImpl的方法。

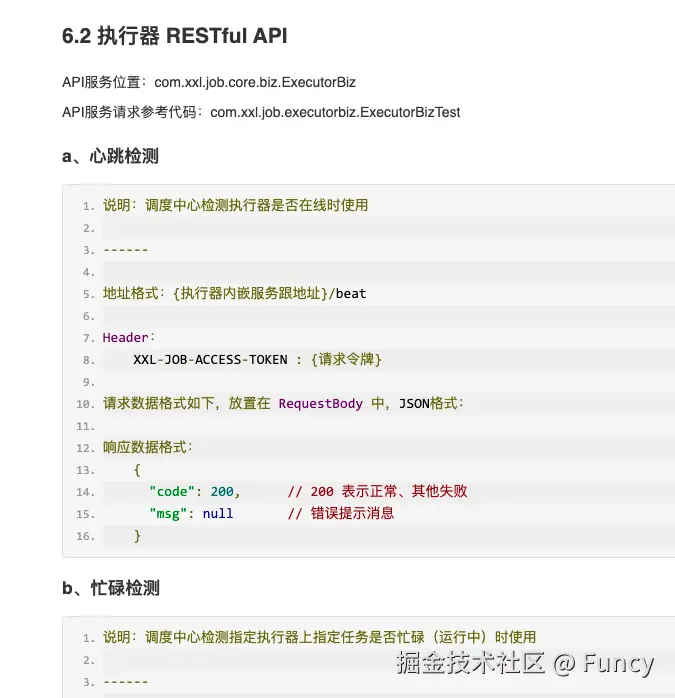

关于 executor 对外接口，xxl-job也贴心地为我们提供了官方文档：

这里留个思考题：admin与executor之间的通讯，同样提供http请求入口，为何admin使用的是springmvc，而executor使用的却是netty呢？executor能不能也使用springmvc呢？

小结

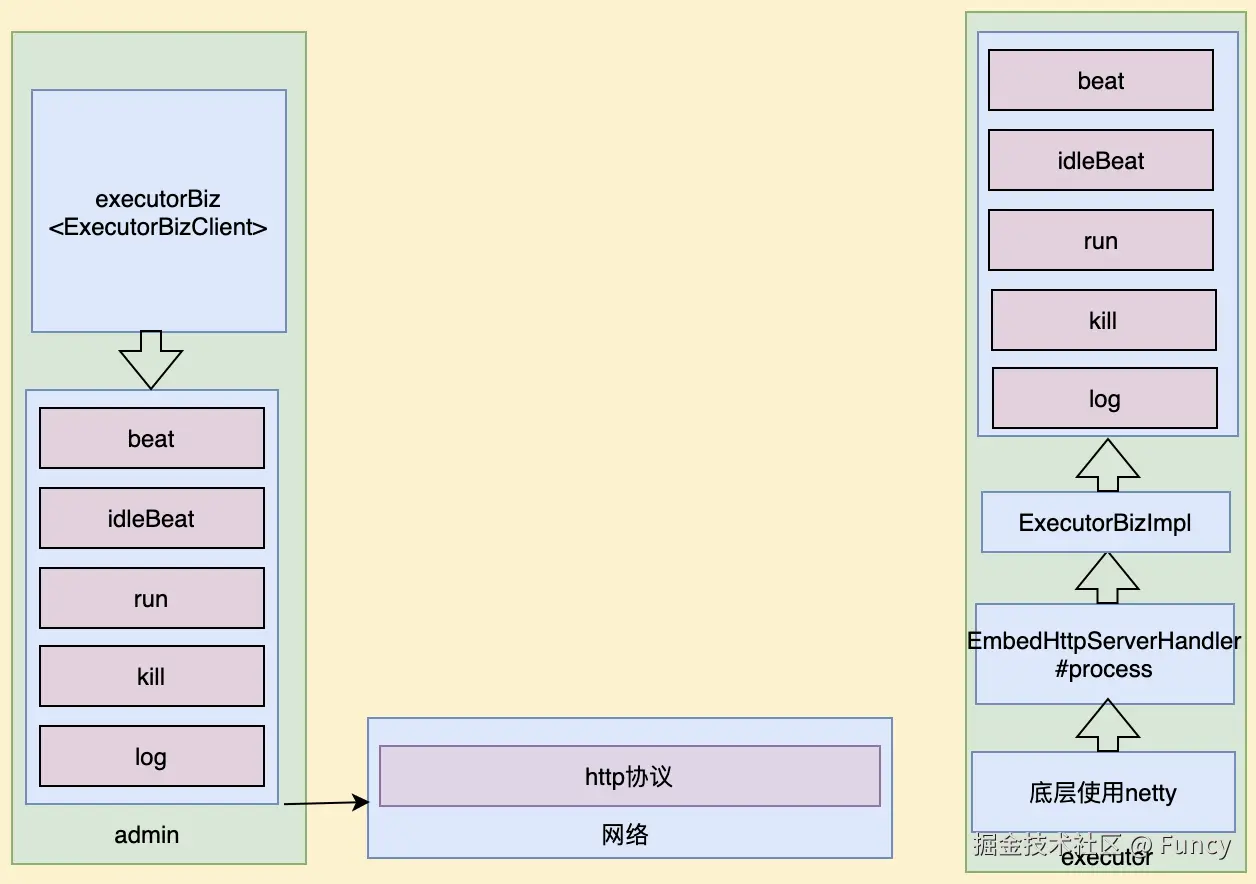

最后以一幅图来总结下admin与executor之间的通讯流程：

限于作者个人水平，文中难免有错误之处，欢迎指正！原创不易，商业转载请联系作者获得授权，非商业转载请注明出处。
