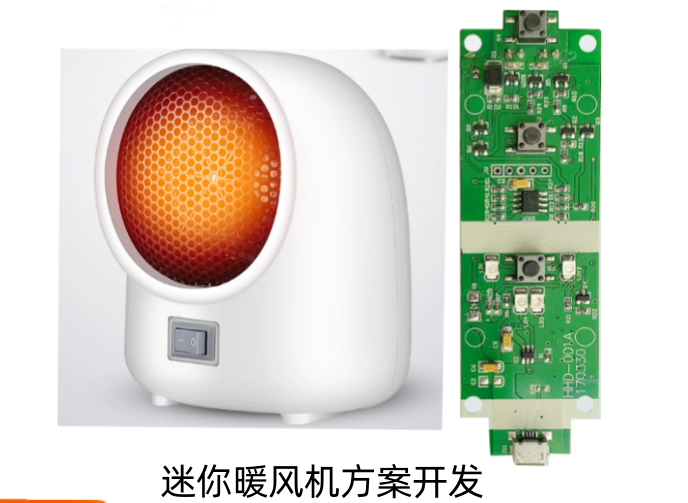

迷你取暖器MCU方案,迷你暖风机方案分析

掌上暖域" 迷你暖风机/取暖器直击三大痛点:体积必须小于 500ml 水杯;温度需无级可调且稳定;交互要极简 ------ 伸手即控,离开即省电。

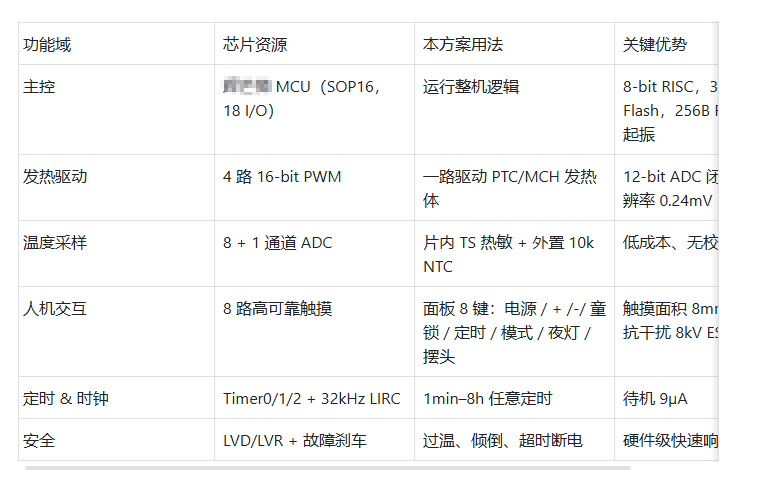

硬件架构:

迷你暖风机核心需求设计

发热与风控系统

·发热元件:

·PTC陶瓷片(12V/50W,无需风扇,自然对流,适合超小型设计)

·金属丝+风扇(5V/20W,需驱动微型涡轮风扇,升温更快但噪音稍高)

·控制逻辑:

·PWM动态调节功率(建议10kHz以上避免风扇啸叫)

·智能风温联动(检测出风口温度,自动降低功率防过热)

超小型化设计

·PCB尺寸:≤40mm×30mm(建议4层板优化布线)

·结构整合:

·MCU与MOSFET(如SI2302)共用散热片

·温度传感器(NTC0402封装)贴片在发热体附近

安全防护

·硬件冗余:

·陶瓷保险丝(0805封装,5A)+温度开关(70℃常闭,贴外壳)

件策略:

·上电自检风扇堵转(通过电流检测或霍尔传感器)

·跌落保护(可选:通过加速度传感器检测突然位移立即断电)

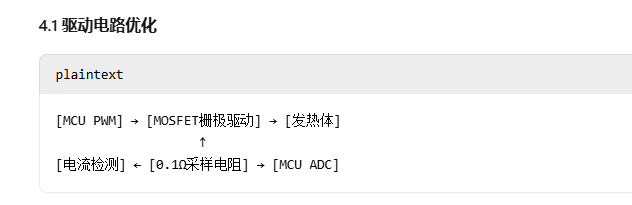

关键电路设计要点:

电路设计要点:

MOSFET选型:优先选用低栅压型号

低噪声设计

·风扇供电添加π型滤波(10μF+100nF)

·PWM信号走线远离模拟温度检测线

认证与生产建议

·安规认证:

·必须通过GB4706.23(家用暖风器具标准)

·绝缘测试:输入-输出耐压3000V AC/1min

·量产测试:

·快速老化测试(满负荷运行4小时验证稳定性)

·出风口温升测试(GB/T 5169.21灼热丝测试)
