Altium Designer(AD)原理图更新PCB后所有器件变绿解决方案

目录

[1问题:Altium Designer(AD)原理图更新PCB后所有器件变绿](#1问题:Altium Designer(AD)原理图更新PCB后所有器件变绿)

2解决问题------删除ROOM框,更新PCB

2.1删除ROOM框

2.2更新PCB

3若是无法解决

[4 硬件工程师笔试面试相关文章链接(部分链接)](#4 硬件工程师笔试面试相关文章链接(部分链接))


摘要:Altium Designer中原理图更新PCB后器件变绿的常见解决方法:该问题通常由设计规则检查(DRC)报错引起,绿色为默认错误标识。主要解决方案为删除ROOM框:在原理图中取消勾选ROOM选项后更新PCB,或使用工具-复位错误标志(DM快捷键)清除错误状态。若问题仍未解决,可参考文末提供的硬件工程师技术文章链接,其中包含Altium使用技巧及笔试面试相关资料(CSDN博客资源)。该问题处理过程体现了PCB设计中的常见DRC报错排查思路。

1问题:Altium Designer(AD)原理图更新PCB后所有器件变绿

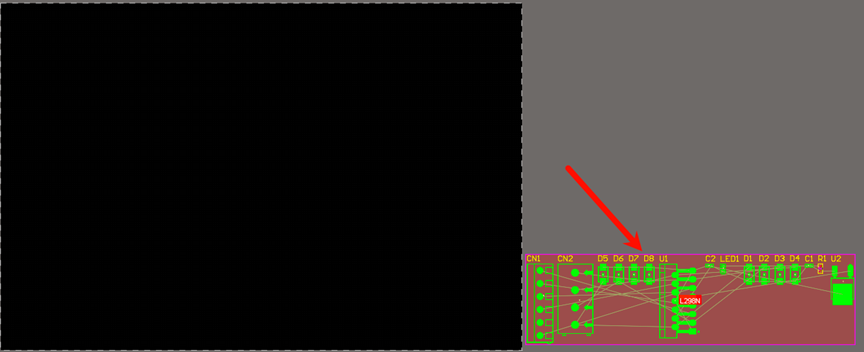

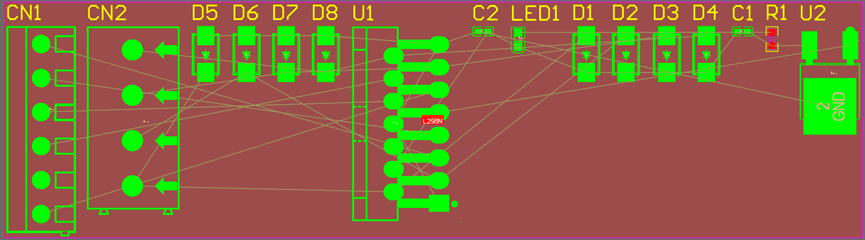

如上图所示,Altium Designer(AD)原理图更新PCB后所有器件变绿,器件报错部分如下图所示:

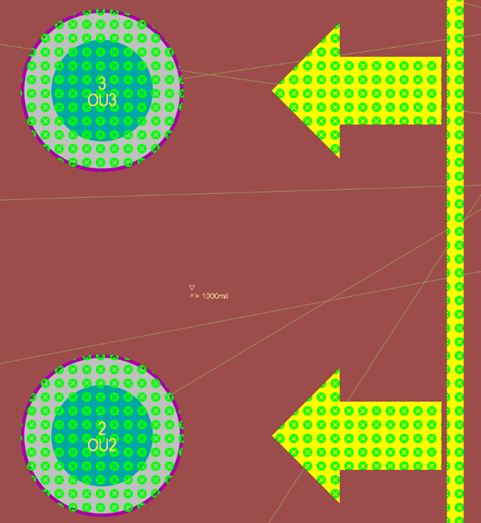

PCB器件局部详情如上图所示。

2解决问题------删除ROOM框,更新PCB

Altium Designer(AD)中,原理图更新到PCB后所有器件变绿 ,通常是设计规则检查( DRC )报错 导致的。绿色是AD默认的DRC 错误高亮颜色 ,表示这些器件或封装违反了当前的设计规则

2.1删除ROOM框

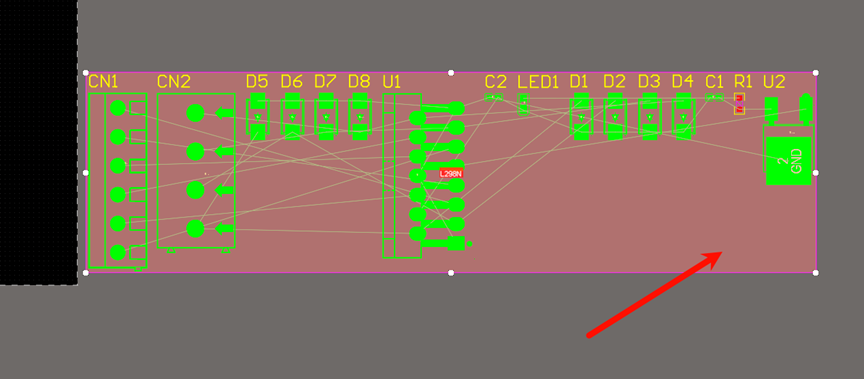

如上图所示,红色区域表示ROOM框

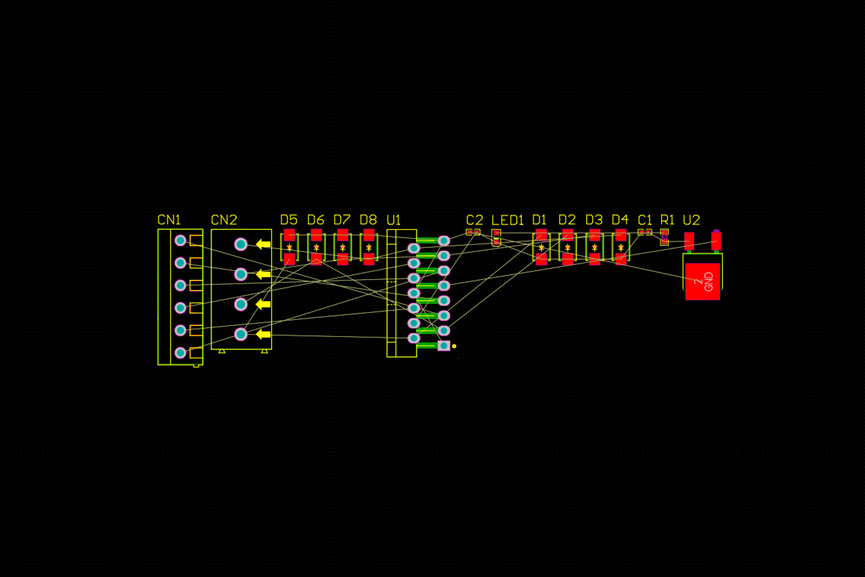

删除ROOM框效果如上图所示

2.2更新PCB

如上图所示,进入原理图,依次点击1:设计------>2:Updata PCB...

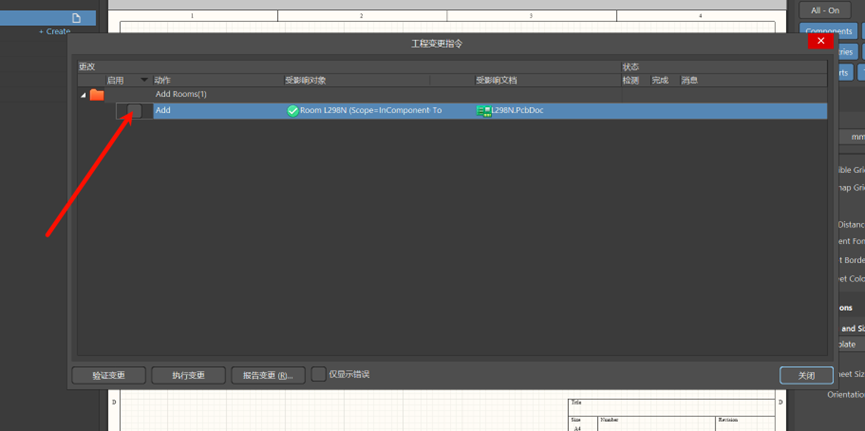

取消如上图所示勾选(ROOM)

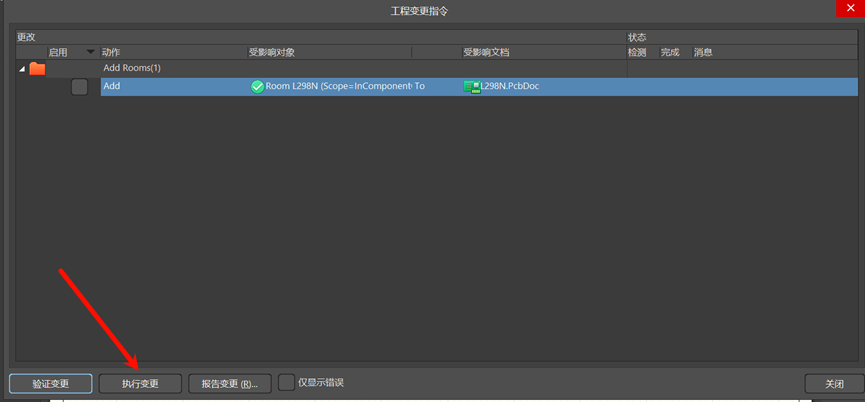

如上图所示,执行变更,并关闭界面。

如上图所示,错误消除,问题解决。

3若是无法解决

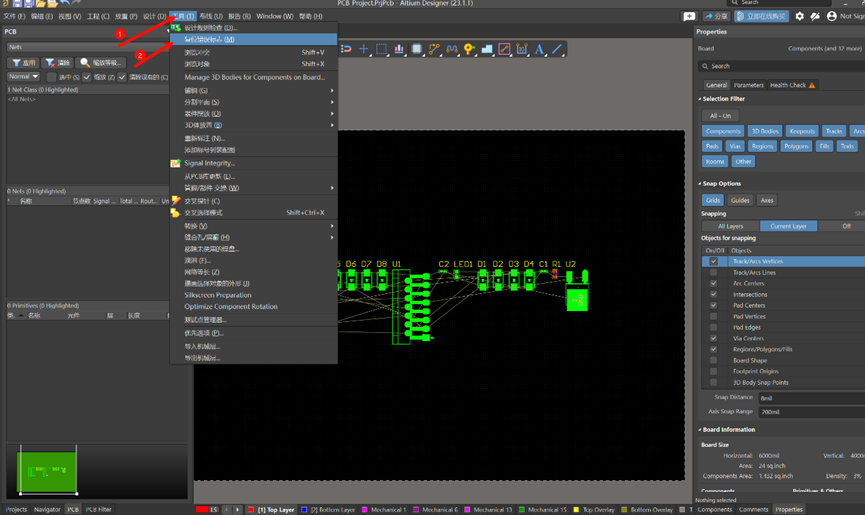

如上图所示,依次点击1:工具------>2:复位错误标志,或快捷键D M

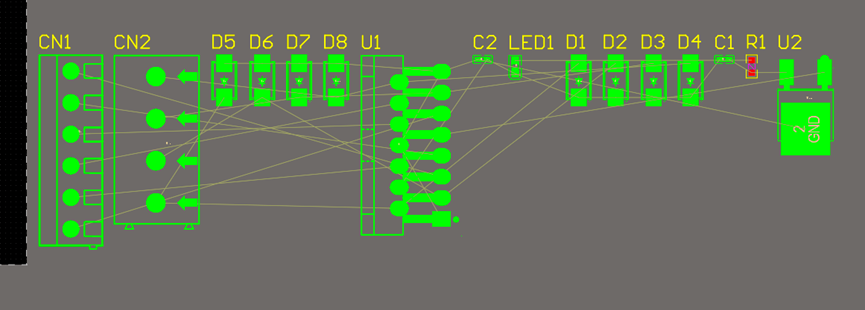

如上图所示,PCB文件正常。
