1、题目

讲讲波特图

波特图（Bode Plot）是电子工程、控制理论和信号处理中常用的一种频率响应图形化工具，用于直观展示线性系统（如电路、滤波器、控制系统等）对不同频率输入信号的响应特性。它由美国工程师亨德里克・韦德・波特（Hendrik Wade Bode）提出，因此得名。

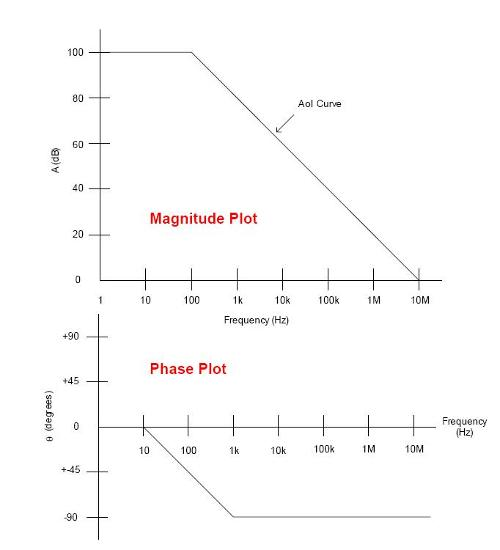

波特图通常由两张图组成，共同描述系统的频率响应：

幅频特性图（Magnitude Plot）
- 横轴：输入信号的频率（单位：Hz 或 rad/s），采用对数刻度（方便展示宽频率范围，如从 1Hz 到 1MHz）。
- 纵轴：系统输出与输入的幅度比（增益），单位为分贝（dB），计算公式为：\(\text{增益（dB）} = 20 \log_{10}\left( \frac{|\text{输出幅度}|}{|\text{输入幅度}|} \right)\)
- 作用：展示系统对不同频率信号的放大或衰减能力。例如，低频信号可能被放大（增益为正），高频信号可能被衰减（增益为负）。
相频特性图（Phase Plot）
- 横轴：与幅频图相同，为频率（对数刻度）。
- 纵轴：系统输出信号相对于输入信号的相位差（单位：度或弧度），反映信号经过系统后的时间延迟或超前。
- 作用：展示系统对不同频率信号的相位偏移，例如，高频信号可能比输入信号滞后 90°。

分析系统的频率响应特性
- 确定系统的通频带（增益衰减在允许范围内的频率范围，如滤波器的有效工作频率）。
- 识别系统的截止频率（增益下降 3dB 的频率，对应功率衰减一半的点）。
- 观察系统对高频噪声的抑制能力（高频段增益是否快速下降）。

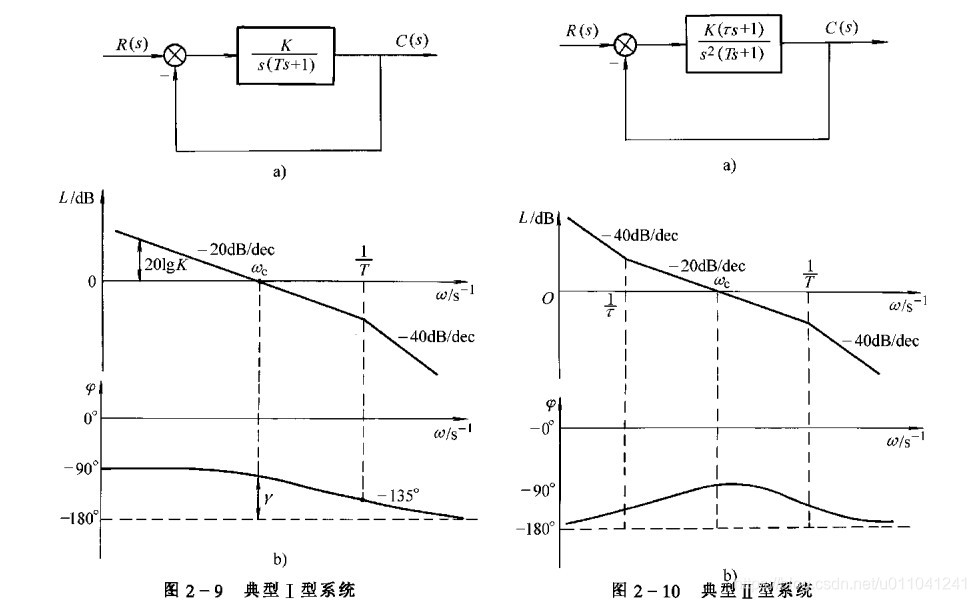

稳定性分析（控制系统中）
- 在反馈控制系统中，通过波特图可判断系统的稳定性：
  - 当幅频特性增益为 0dB（即输出与输入幅度相等）时，对应的相位差称为相位裕度（Phase Margin），若相位裕度 > 0°，系统稳定；
  - 当相频特性相位差为 - 180°（相位反转）时，对应的增益称为增益裕度（Gain Margin），若增益裕度 > 0dB（即增益小于 1），系统稳定。
简化系统设计与调试
- 波特图的对数刻度和线性近似特性（可通过渐近线快速绘制），让工程师能直观分析系统的极点、零点对频率响应的影响，无需复杂计算即可优化电路参数（如滤波器的截止频率、放大器的带宽）。

对数刻度的优势：将宽频率范围压缩到有限横轴上（如 1Hz 到 1000Hz 仅占 3 个刻度单位），且频率的乘法关系转化为加法关系，便于分析多级系统的级联（总增益为各级增益的 dB 数相加，总相位为各级相位相加）。

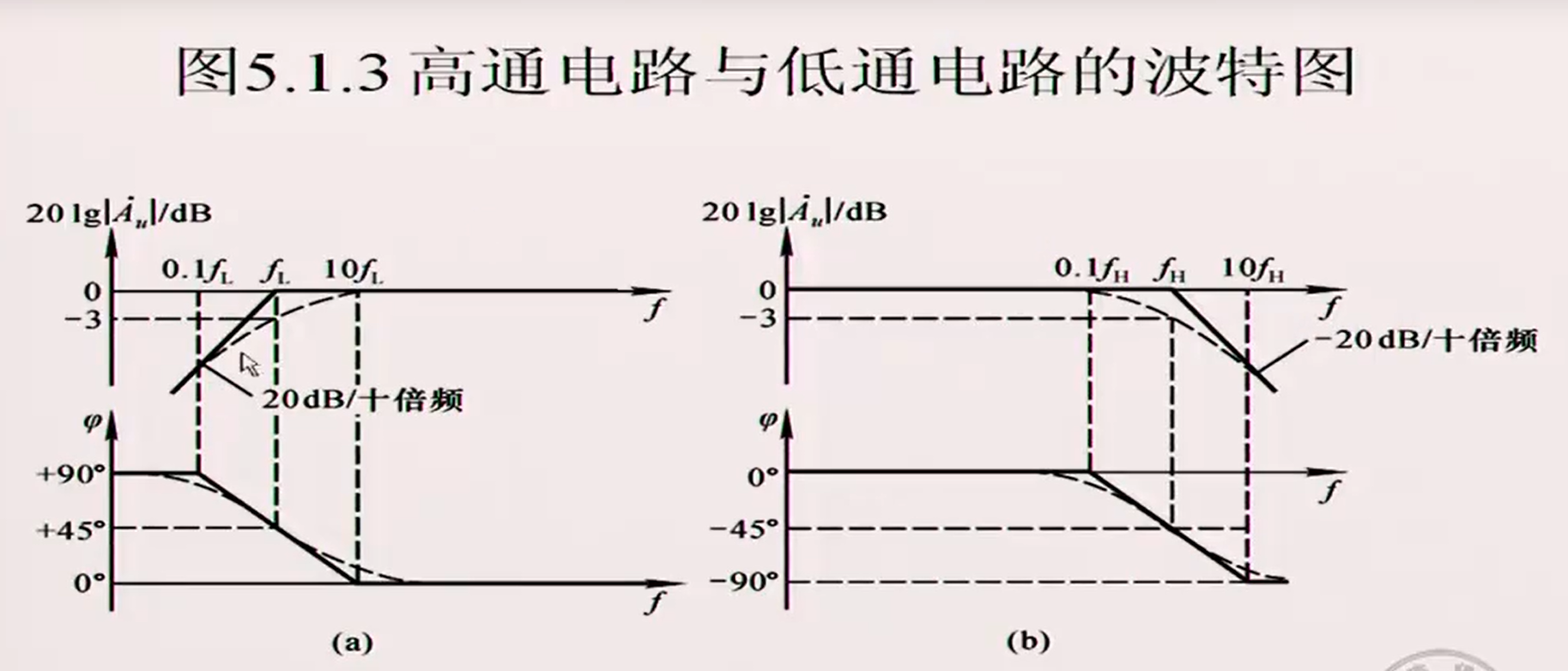

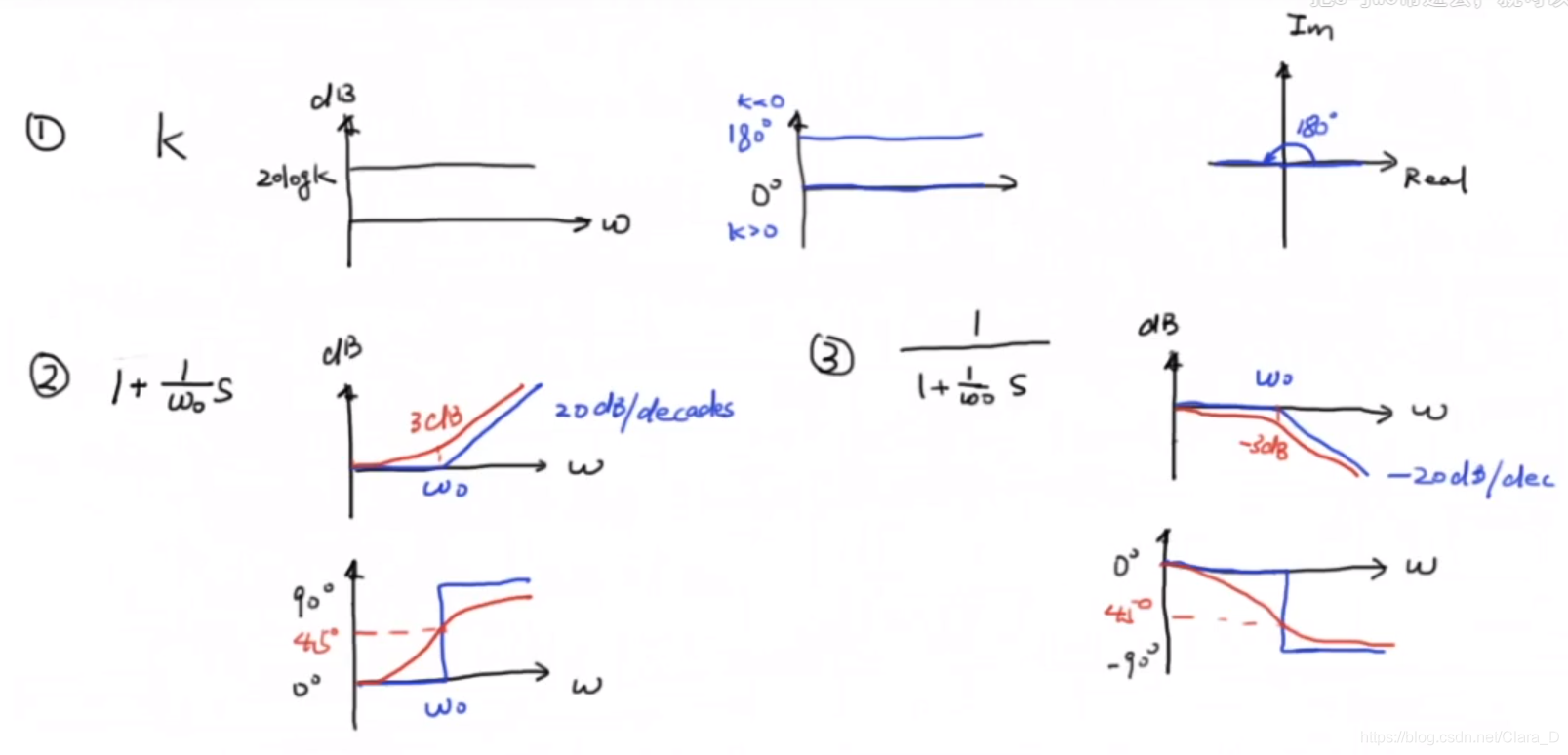

渐近线近似：对于由电阻、电容、电感组成的简单电路（如 RC 低通滤波器），幅频和相频特性可通过几条直线（渐近线）近似，简化手绘分析（精确计算需考虑元件的实际特性）。

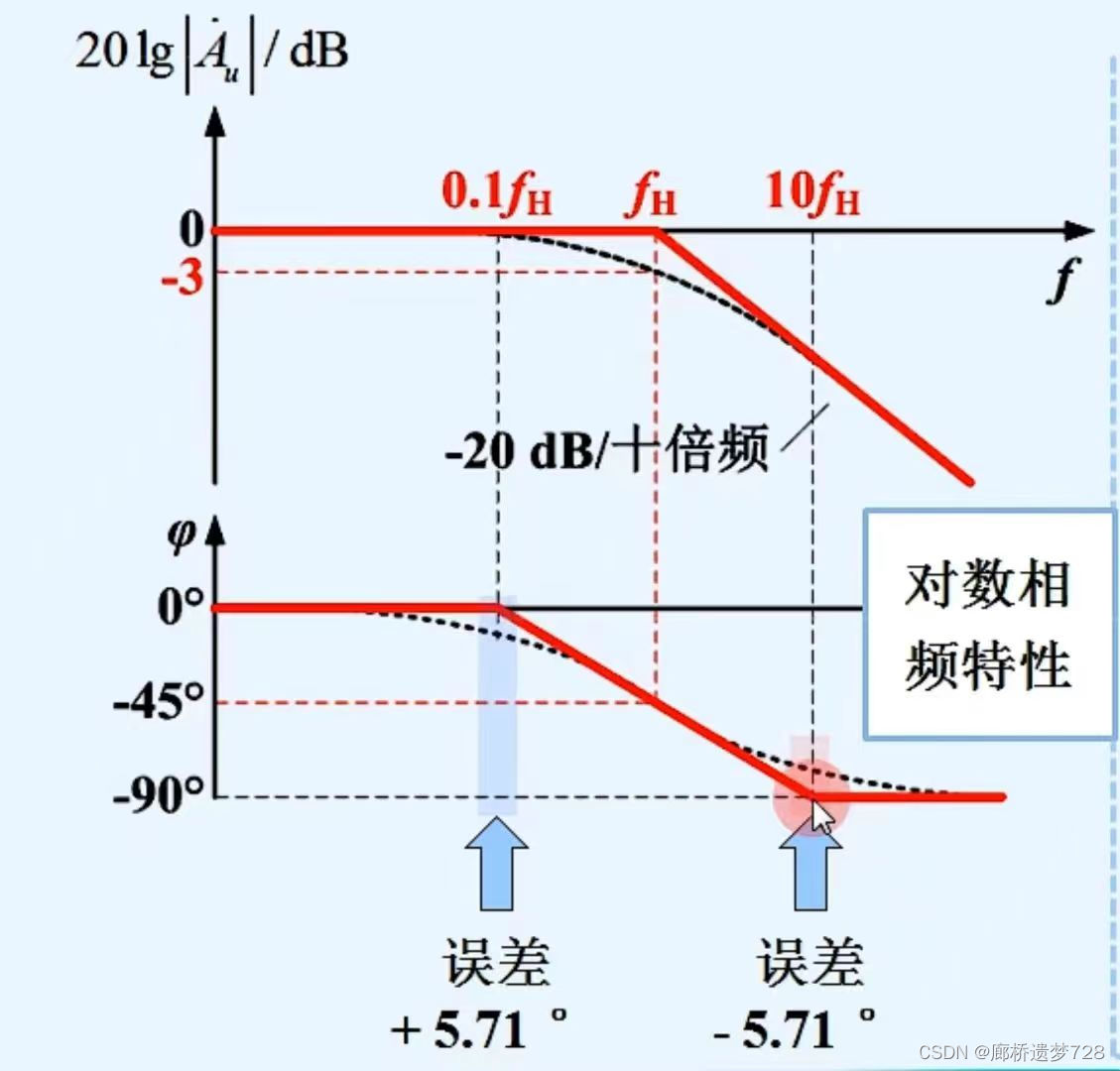

幅频特性：低频时增益接近 0dB（信号几乎无衰减）；当频率等于截止频率\(f_c = 1/(2\pi RC)\)时，增益下降 3dB；高频时，频率每增加 10 倍（一个 decade），增益下降 20dB（形成 - 20dB/dec 的斜线）。
相频特性：低频时相位接近 0°；截止频率处相位滞后 45°；高频时相位滞后接近 90°，相位随频率的变化呈现平滑过渡。

总之，波特图是分析线性系统频率响应和稳定性的 "可视化语言"，广泛应用于电路设计、通信系统、自动控制等领域。
