用 “快递站” 故事读懂 Binder 驱动：公开 / 匿名 Binder 打开全解析

如果把 Android 系统比作一个 "城市"，进程就是 "公司"，进程间通信（IPC）就是 "公司间寄快递"。但 Android 里的 "快递" 有个规矩 ------公司不能直接串门送件 ，必须通过一个 "官方快递站" 中转，这个快递站就是 Binder 驱动。

而 "公开 Binder" 和 "匿名 Binder"，就是快递站里两种不同的 "快递柜"：

• 公开 Binder：类似 "社区公共快递柜"，有固定编号（比如 0 号柜），全城市都知道它是 "服务管理柜"，谁都能查、能用；
• 匿名 Binder：类似 "临时专属柜"，没有公开编号，只有寄件方和收件方知道密码（handle），用完就可能回收。

下面用 "快递站运营日记" 结合源码，带你吃透这两种柜子的 "开户 + 使用" 过程，最后附时序图。

一、先搞懂快递站的 "基础规则"（Binder 核心结构）

在讲流程前，先认识快递站里的 3 个核心 "道具"，后面全靠它们：

结构名（源码里的定义）	类比成快递站的东西	作用
binder_proc	公司在快递站的 "账户"	每个进程（公司）打开快递站（open /dev/binder）时，驱动会创建一个 binder_proc，记录这个进程的信息（比如持有的快递柜列表、待处理的快递等）
binder_node	物理快递柜（实体）	真正存 "快递" 的地方，每个 Binder 实体对应一个 binder_node，不管是公开还是匿名 Binder，本质都是这个结构
binder_handle	快递柜的 "取件码"	进程操作 binder_node 时，不能直接用 node 地址（驱动不暴露内核地址），而是用 handle（一个整数，比如 0、123），每个进程的 handle 只对自己有效

二、公开 Binder：全城市都知道的 "0 号公共柜"（以 ServiceManager 为例）

公开 Binder 的核心是 "有固定身份、全进程可查"，最典型的就是 ServiceManager（SM） ------ 它是 Android 里的 "服务大管家"，所有系统服务（比如 ActivityManager、WindowManager）都要向它注册，其他进程要调用服务，必须先找 SM 要 "服务地址"。

而 SM 能当 "大管家"，关键是它占用了 Binder 驱动的 "0 号公开柜"。下面看这个柜子是怎么 "上架" 和 "被使用" 的。

故事线：快递站开业，SM 抢注 "0 号柜"

1. 第一步：快递站开门（驱动初始化）

系统启动时，内核会加载 Binder 驱动（类似 "快递站装修开业"），创建一个设备文件 /dev/binder------ 这是所有进程和快递站打交道的 "唯一入口"（不管是公开还是匿名 Binder，都走这个入口）。

2. 第二步：SM 来开 "账户"（open /dev/binder）

SM 是 Android 早期启动的进程（由 init 进程启动），它启动后第一件事就是 "去快递站开账户"，对应代码就是调用 open("/dev/binder", O_RDWR)。

这时 Binder 驱动会执行 binder_open 函数（源码路径：kernel/drivers/android/binder.c），核心逻辑是：

static int binder_open(struct inode *inode, struct file *filp) {
    // 1. 为当前进程（SM）创建一个"账户"：binder_proc
    struct binder_proc *proc = kzalloc(sizeof(*proc), GFP_KERNEL);
    if (!proc) return -ENOMEM;

    // 2. 初始化账户信息：绑定进程 PID、初始化待处理队列等
    proc->pid = current->tgid; // current 是当前进程的内核结构体
    INIT_LIST_HEAD(&proc->todo); // 待处理的"快递"队列
    init_waitqueue_head(&proc->wait); // 等待队列（没快递时进程休眠）

    // 3. 把"账户"挂到文件描述符上（后续操作都通过这个 fd 找 proc）
    filp->private_data = proc;

    return 0;
}

解读 ：SM 调用 open 后，就在快递站有了专属 "账户"（binder_proc），拿到了一个文件描述符（fd），后续所有操作（比如抢 0 号柜）都靠这个 fd 跟快递站沟通。

3. 第三步：SM 抢注 "0 号公开柜"（ioctl(BINDER_SET_CONTEXT_MGR)）

有了账户后，SM 要告诉快递站："我要当大管家，把 0 号柜分给我！"，对应代码是调用 ioctl(fd, BINDER_SET_CONTEXT_MGR, 0)。

驱动会执行 binder_ioctl 函数（核心处理逻辑），针对 BINDER_SET_CONTEXT_MGR 的分支：

static long binder_ioctl(struct file *filp, unsigned int cmd, unsigned long arg) {
    struct binder_proc *proc = filp->private_data; // 拿到 SM 的"账户"
    void __user *ubuf = (void __user *)arg;

    switch (cmd) {
        case BINDER_SET_CONTEXT_MGR: {
            // 1. 检查：只有没被抢注过，才能设置（保证 0 号柜唯一）
            if (binder_context_mgr_node != NULL) {
                return -EBUSY; // 已经有人占了，返回"忙"
            }

            // 2. 为 SM 创建"物理快递柜"：binder_node
            struct binder_node *node = binder_node_alloc(proc);
            node->flags = BINDER_NODE_FLAG_CONTEXT_MGR; // 标记为"大管家柜"

            // 3. 全局登记：把这个 node 设为"公开大管家柜"
            binder_context_mgr_node = node;

            // 4. 给 SM 分配"取件码"：0（固定！）
            struct binder_handle *handle = binder_handle_alloc(proc, node);
            handle->desc = 0; // desc 就是用户进程看到的 handle

            // 5. 把取件码 0 返回给 SM（用户进程）
            if (copy_to_user(ubuf, &handle->desc, sizeof(handle->desc))) {
                return -EFAULT;
            }
            break;
        }
        // 其他分支...
    }
    return 0;
}

关键结论：

• 0 号 handle 是 公开、唯一 的，只有 SM 能拿到；
• 全系统的进程都知道："要找 SM，就用 handle 0"。

4. 第四步：普通 APP 找 SM（获取 0 号 handle）

比如 "小程 APP" 要调用 "电话服务"，第一步得先找 SM 问 "电话服务的 handle 是多少"。它不需要抢注，直接拿 0 号 handle 即可：

1. 小程 APP 调用 open("/dev/binder", O_RDWR)，驱动为它创建一个 binder_proc（自己的账户）；
2. 小程调用 ioctl(fd, BINDER_GET_CONTEXT_MGR, &handle)（实际是通过 BINDER_IOCTL_TRANSACT 发送查询请求）；
3. 驱动看到 "要找大管家"，直接返回 handle = 0（因为 binder_context_mgr_node 已经存在）；
4. 小程拿到 0 号 handle 后，就可以用它跟 SM 通信了（比如发送 "查询电话服务" 的请求）。

公开 Binder 核心特点

• 有固定标识：以 SM 为例，用固定 handle 0 作为公开入口；
• 全进程可见 ：任何进程只要打开 /dev/binder，都能获取到这个公开 handle；
• 用途：用于 "全局服务注册 / 查询"（比如系统服务、第三方 SDK 服务）。

三、匿名 Binder：只有两人知道的 "临时柜"

如果 "小程 APP" 要给 "小李 APP" 发私消息（比如跨进程传递一个 Service 实例），不想用公开的 0 号柜（没必要，也不安全），就需要 "匿名 Binder"------ 类似 "临时专属柜"，只有小程和小李知道取件码。

故事线：小程给小李寄 "私货"，临时开柜

1. 前提：小程和小李都有快递站账户

小程和小李都已经调用过 open("/dev/binder", O_RDWR)，各自有自己的 binder_proc（账户）。

2. 第二步：小程申请 "临时柜"（驱动自动创建匿名 node）

小程要给小李发一个 Binder 对象（比如 MyService），它不需要主动调用 "创建匿名 Binder" 的接口，而是在发送数据时，驱动会自动创建匿名柜：

1. 小程构造一个 "快递包裹"（flat_binder_object，Binder 通信的核心数据结构），里面指定 type = BINDER_TYPE_BINDER（表示 "这是一个要传递的 Binder 实体"）；
2. 小程调用 ioctl(fd, BINDER_IOCTL_TRANSACT, &transact_data)，把包裹发给小李（目标进程是小李的 PID）；
3. 驱动在 binder_transaction 函数（处理传递逻辑）中，发现包裹是 BINDER_TYPE_BINDER，开始创建匿名柜：

static void binder_transaction(struct binder_proc *proc, struct binder_thread *thread,
                               struct binder_transaction_data *tr, int reply) {
    // ... 其他逻辑 ...

    // 检查包裹类型：如果是要传递 Binder 实体，创建匿名 node
    if (tr->data_type == BINDER_TYPE_BINDER) {
        struct flat_binder_object *obj = (struct flat_binder_object *)tr->data.ptr.buffer;

        // 1. 为小程（发送方）创建"匿名物理柜"：binder_node
        struct binder_node *node = binder_node_alloc(proc);
        node->flags = 0; // 不标记为公开，就是匿名

        // 2. 给小程分配"取件码"（比如 123，只在小程的账户里有效）
        struct binder_handle *sender_handle = binder_handle_alloc(proc, node);
        sender_handle->desc = 123; // 小程的 handle 是 123

        // 3. 给小李（接收方）分配"对应的取件码"（比如 456，只在小李的账户里有效）
        struct binder_handle *receiver_handle = binder_handle_alloc(target_proc, node);
        receiver_handle->desc = 456; // 小李的 handle 是 456

        // 4. 把小李的取件码 456 放进包裹，发给小李
        obj->handle = receiver_handle->desc;
        obj->type = BINDER_TYPE_HANDLE; // 接收方看到的是"handle"，不是实体
    }

    // ... 把包裹发给小李的"待处理队列" ...
}

解读：

• 匿名 Binder 没有 "公开名字"，是驱动在 "传递实体" 时自动创建的；
• 小程的 handle（123）和小李的 handle（456）不一样，但指向同一个物理柜（binder_node） ------ 就像同一把锁，小程有钥匙 A，小李有钥匙 B，都能开同一个柜子。

3. 第三步：小李用 "临时柜" 回复小程

小李收到包裹后，里面有 handle 456，它就知道："这是小程给我开的临时柜，用 456 就能跟小程通信"。

之后小李要给小程发回复时，只需要在 ioctl 中指定 handle = 456，驱动会根据小李的 binder_proc 找到对应的 binder_node，再找到小程的 binder_proc，最终把消息发给小程。

4. 第四步：临时柜的回收

当小程和小李都不再使用这个匿名 Binder（比如进程退出、释放 handle），驱动会检测到 binder_node 没有任何进程引用了，就会自动回收这个 "物理柜"（释放 binder_node 内存）------ 类似 "快递柜超时没人用，自动清空回收"。

匿名 Binder 核心特点

• 无公开标识：没有固定名字和 handle，靠 "进程间传递" 共享；
• 隐私性：只有参与通信的进程知道 handle（其他进程拿不到）；
• 用途 ：用于 "进程间临时通信"（比如跨进程传递 Service、Activity 间传递 Binder 对象）。

四、时序图：直观看流程

用 Mermaid 时序图，把上面的故事转化为 "技术步骤"，小白能直接对照看。

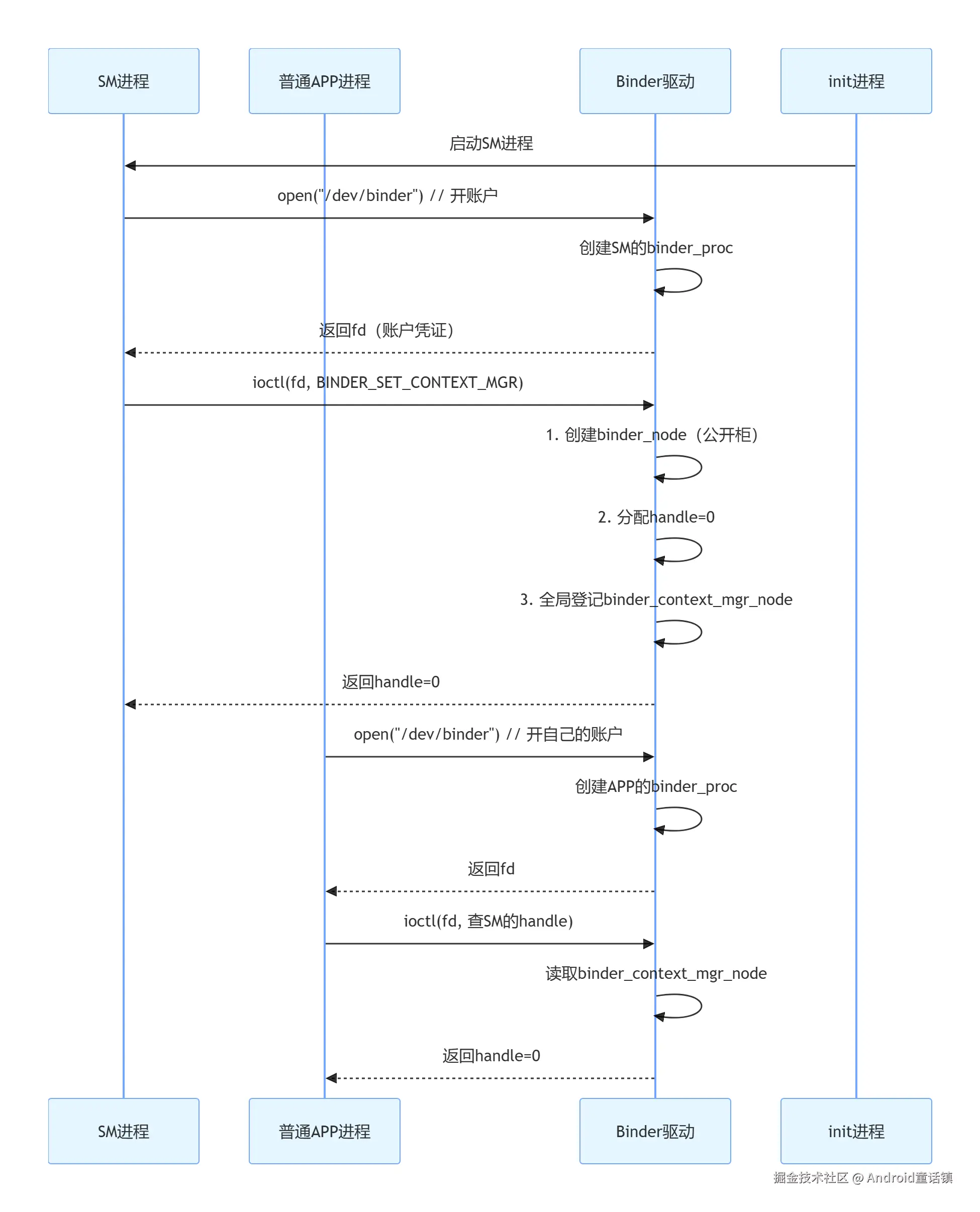

1. 公开 Binder 时序图（SM 注册 + APP 获取 0 号 handle）

init进程Binder驱动普通APP进程SM进程init进程Binder驱动普通APP进程SM进程启动SM进程open("/dev/binder") // 开账户创建SM的binder_proc返回fd（账户凭证）ioctl(fd, BINDER_SET_CONTEXT_MGR)1. 创建binder_node（公开柜）2. 分配handle=03. 全局登记binder_context_mgr_node返回handle=0open("/dev/binder") // 开自己的账户创建APP的binder_proc返回fdioctl(fd, 查SM的handle)读取binder_context_mgr_node返回handle=0

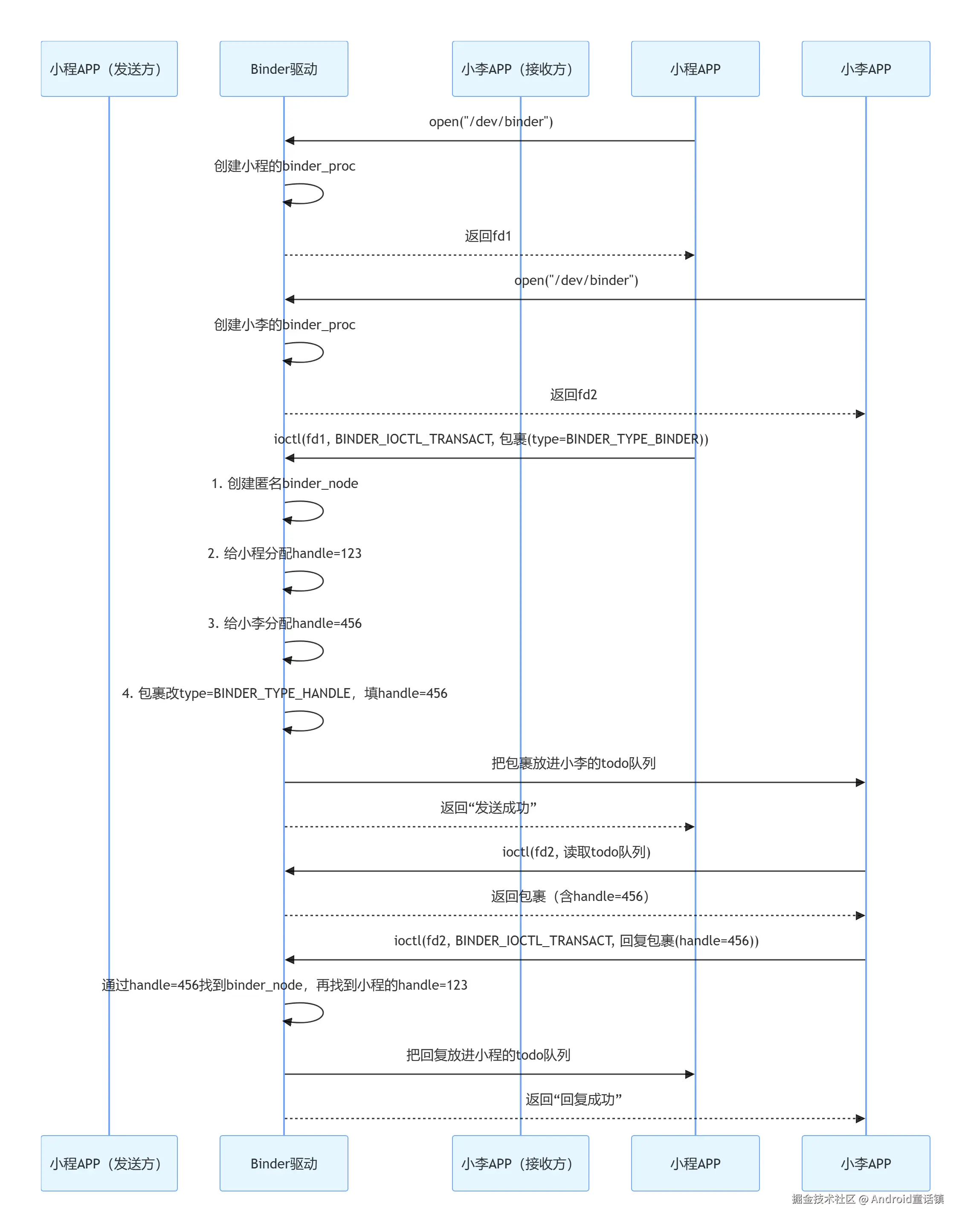

2. 匿名 Binder 时序图（小程→小李传递匿名 Binder）

小李APP小程APP小李APP（接收方）Binder驱动小程APP（发送方）小李APP小程APP小李APP（接收方）Binder驱动小程APP（发送方）open("/dev/binder")创建小程的binder_proc返回fd1open("/dev/binder")创建小李的binder_proc返回fd2ioctl(fd1, BINDER_IOCTL_TRANSACT, 包裹(type=BINDER_TYPE_BINDER))1. 创建匿名binder_node2. 给小程分配handle=1233. 给小李分配handle=4564. 包裹改type=BINDER_TYPE_HANDLE，填handle=456把包裹放进小李的todo队列返回"发送成功"ioctl(fd2, 读取todo队列)返回包裹（含handle=456）ioctl(fd2, BINDER_IOCTL_TRANSACT, 回复包裹(handle=456))通过handle=456找到binder_node，再找到小程的handle=123把回复放进小程的todo队列返回"回复成功"

五、一句话总结：公开 vs 匿名 Binder

对比维度	公开 Binder（如 SM）	匿名 Binder（如跨进程传递 Service）
标识方式	固定 handle（如 0）+ 公开名字	临时 handle（进程内唯一）+ 传递共享
创建时机	主动调用 BINDER_SET_CONTEXT_MGR	被动：驱动在传递 Binder 实体时自动创建
可见范围	全系统进程可见	仅参与通信的进程可见
核心用途	全局服务注册 / 查询	进程间临时通信
关键代码分支	binder_ioctl → BINDER_SET_CONTEXT_MGR	binder_transaction → 处理 BINDER_TYPE_BINDER

记住：不管是公开还是匿名 Binder，都是通过 /dev/binder 这个 "唯一入口" 跟驱动交互，核心区别在于 "是否有公开标识" 和 "创建方式"------ 就像快递站的两种柜子，一个是全社区共用，一个是临时专属。
