【RocketMQ长文从入门到精通（中）】工作原理

消息生产

生产过程

Producer发送消息前，向NameServer发出获取Topic的路由信息的请求
NameServer返回该Topic的路由表及Broker列表
通过特定的Queue选择算法选出要存储消息的队列
对消息做特殊处理
Producer向Queue所在的Broker发送RPC请求，将消息发送到选择的队列里

路由表：Map数据结构，key为Topic名称，value为QueueData实例列表。一个QueueData对应一个Broker中与key对应的Topic 里的所有的Queue。QueueData包含BrokerName

路由表在 NameServer 中的核心数据结构可以简化理解为一个 Map<String, TopicRouteData>

Key：Topic 名称（表示该路由信息所属的消息主题）
Value ：TopicRouteData 对象（包含该 Topic 在整个集群中的完整路由信息）

举个更直观的例子：如果 Topic OrderTopic 分布在 broker-1、broker-2 两个 Broker 上，那么路由表中：

Key 为 OrderTopic
Value（TopicRouteData）中的 QueueData 列表包含两个元素：

- 元素 1：brokerName=broker-1，记录 broker-1 上该 Topic 的队列配置
- 元素 2：brokerName=broker-2，记录 broker-2 上该 Topic 的队列配置

每个 QueueData 包含以下关键属性（核心字段）：


属性名	数据类型	含义说明
`brokerName`	String	所属 Broker 的名称（唯一标识一个 Broker 节点或一组主从节点共享的逻辑名称）
`readQueueNums`	int	该 Broker 上该 Topic 的读队列数量（消费者从这些队列拉取消息）
`writeQueueNums`	int	该 Broker 上该 Topic 的写队列数量（生产者向这些队列发送消息）
`perm`	int	队列权限标识（通过位运算表示，如：`6=2+4`表示同时拥有读和写权限）
`topicSynFlag`	int	Topic 同步标识（用于主从复制场景，标识该 Topic 的队列是否需要同步到从节点）

Broker列表：Map数据结构。key为BrokerName，value为BrokerData。BrokerData即为BrokerName相同的Broker主从集群

Queue选择算法

轮询算法

- 实现简单，能基本保证消息在队列间的均匀分布，避免单个队列负载过高
- 未考虑 Broker 实际负载（如网络延迟、处理能力差异），可能导致负载不均（例如某 Broker 性能较差但仍被分配等量消息）

最小投递延迟算法

- 能动态适应 Broker 性能变化，将更多消息分配到处理速度快、延迟低的 Broker / 队列，提升整体发送效率。
- 实现复杂，需要维护延迟统计并处理统计偏差（如网络抖动导致的瞬时延迟）；首次发送时无历史数据，可能需要退化到轮询等基础算法
- 极端情况导致分配不均，有的消费者对应的队列消息过多，消费能力下降，导致消息堆积

消息的存储

RocketMQ中的消息存储在本地文件系统中，这些相关文件默认在当前用户主目录下的store目录中。

abort：该文件在Broker启动后会自动创建，正常关闭Broker，该文件会自动消失。若在没有启动 Broker的情况下，发现这个文件是存在的，则说明之前Broker的关闭是非正常关闭。
checkpoint：其中存储着commitlog、consumequeue、index文件的最后刷盘时间戳
commitlog：其中存放着commitlog文件，而消息是写在commitlog文件中的
config：存放着Broker运行期间的一些配置数据
consumequeue：其中存放着consumequeue文件，队列就存放在这个目录中
index：其中存放着消息索引文件indexFile
lock：运行期间使用到的全局资源锁

commitlog

commitlog目录中存放很多mappedFile文件 ，当前Broker中所有的消息都是落盘到这些mappedFile文件中。

一个Broker中只有一个commitlog目录 ，broker中无论是什么类型的topic 都会被按顺序写入mappedFile。

mappedFile文件是顺序读写的文件，所以其访问效率很高。文件名由20位十进制数构成，表示当前文件的第一条消息的起始位移偏移量。

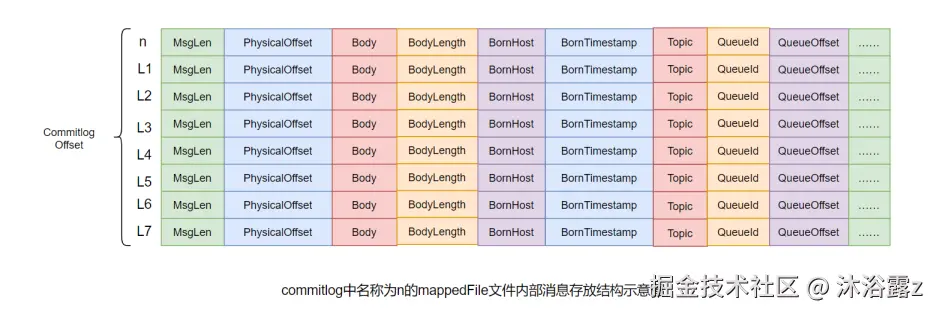

mappedFile由多个消息单元构成。

consumequeue

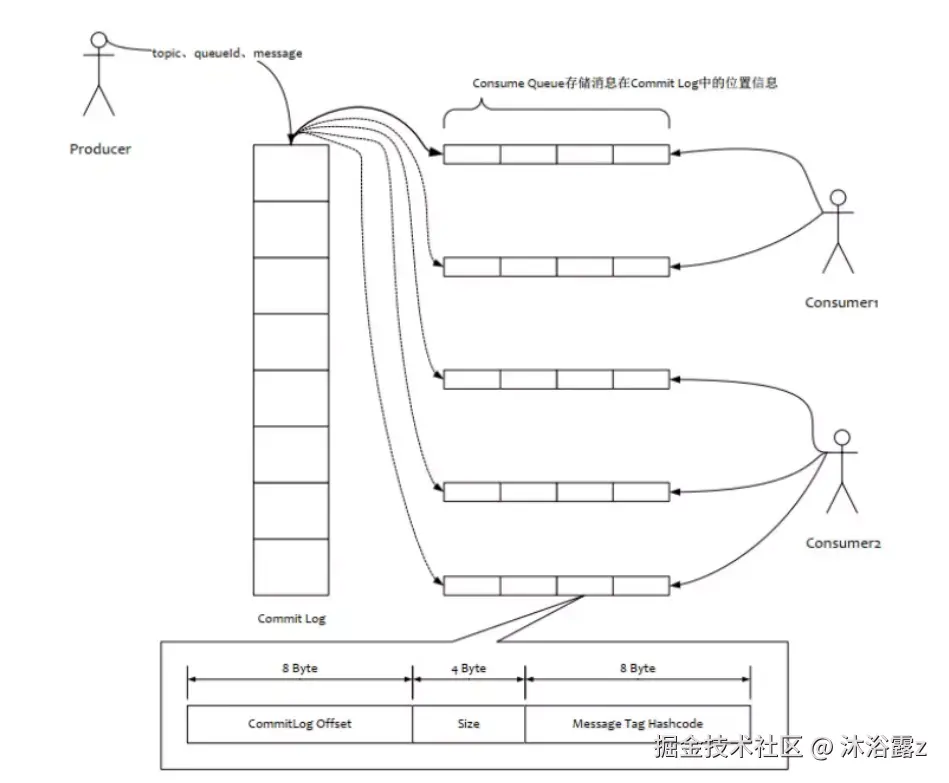

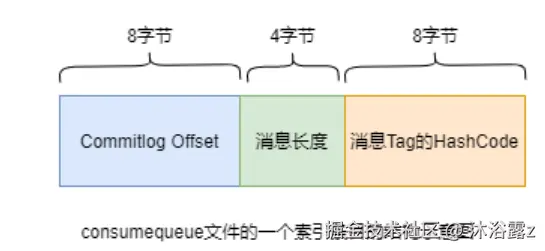

consumequeue文件是commitlog的索引文件，可以根据consumequeue定位到具体的消息。

consumequeue文件名也由20位数字构成，表示当前文件的第一个索引条目的起始位移偏移量。与 mappedFile文件名不同的是，其后续文件名是固定的。因为consumequeue文件大小是固定不变的。

文件读写

消息写入：

Broker根据queueId获取该消息对应索引条目要在consumequeue目录写入的偏移量
将queueId，queueOffset等数据与消息一起封装为消息单元
将消息单元写入commitlog，同时形成消息索引条目
将消息索引条目发放到consumequeue

消息拉取：

Consumer获取准备消费的消息所在Queue的消费偏移量offset，计算出其要消费消息的消息offset
Consumer向Broker发送拉取请求，请求中包含要拉取消息的Queue，消息offset以及消息Tag
Broker计算消息在该consumequeue中的queueOffset（queueOffset = 消息offset * 索引条目字节数）
从该queueOffset出发向后寻找第一个指定Tag的索引条目
解析该索引条目，定位消息在commitlog中的commitlog offset
从对应的commitlog offset读取消息单元并发送给Consumer

indexFile

RocketMQ提供了根据Key查询消息的功能，索引数据是包含了key的消息被发送到Broker中被写入的，如果没有包含key则不写。

索引条目结构

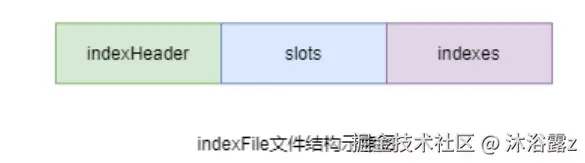

每个Broker都包含一组indexFile，每个indexFile以其被创建时的时间戳命名。每个indexFile文件由三部分构成：indexHeader，slots槽位，indexes索引数据。每个 indexFile文件中包含500w个slot槽。而每个slot槽又可能会挂载很多的index索引单元。

indexHeader固定40个字节，其中存放着如下数据：

beginTimestamp：该indexFile中第一条消息的存储时间
endTimestamp：该indexFile中最后一条消息存储时间
beginPhyoffset：该indexFile中第一条消息在commitlog中的偏移量commitlog offset
endPhyoffset：该indexFile中最后一条消息在commitlog中的偏移量commitlog offset
hashSlotCount：已经填充有index的slot数量（并不是每个slot槽下都挂载有index索引单元，这里统计的是所有挂载了index索引单元的slot槽的数量）
indexCount：该indexFile中包含的索引单元个数（统计出当前indexFile中所有slot槽下挂载的所有index索引单元的数量之和）

slots是固定的，但indexs索引数据是变化的，如果在每个slot后面存放其对应的索引数据，其所需的空间是无法确定的。因此统一将索引数据放到slots之后，那么用来存储索引数据的空间是无穷的。

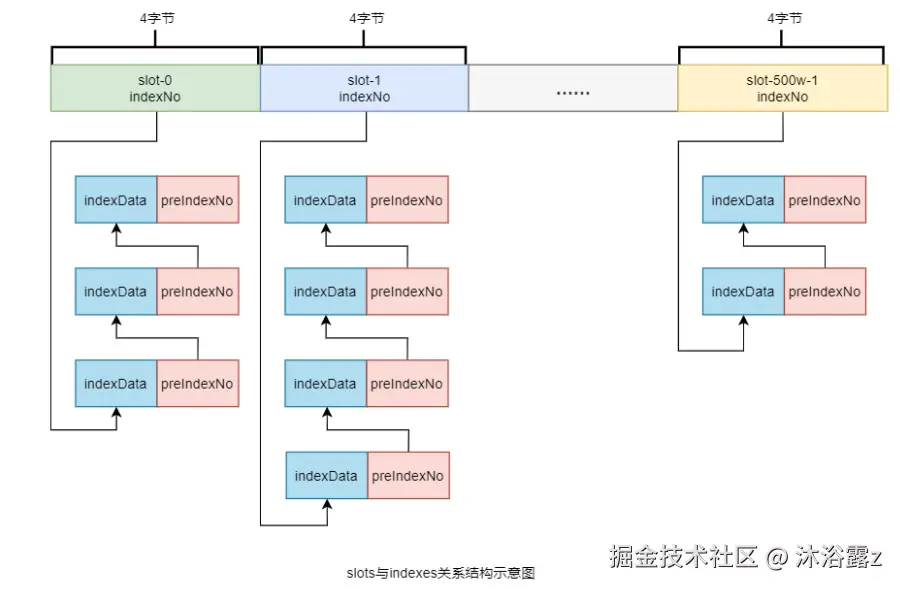

为了便于理解，slots和indexs对应关系如图：

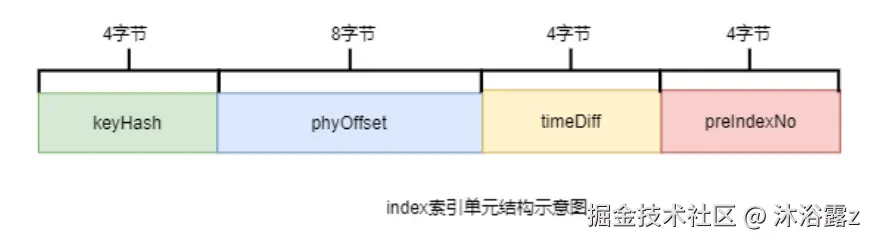

index索引单元默认20个字节，其中存放着以下四个属性：

keyHash：消息中指定的业务key的hash值
phyOffset：当前key对应的消息在commitlog中的偏移量commitlog offset
timeDiff：当前key对应消息的存储时间与当前indexFile创建时间的时间差
preIndexNo：当前slot下当前index索引单元的前一个index索引单元的indexNo

keyhash值 % 500w的结果即为slot槽位，然后将该slot值修改为该index索引单元的indexNo，根据这个indexNo可以计算出该index单元在indexFile中的位置。

indexNo是一个在indexFile中的流水号，从0开始依次递增。indexNo在index索引单元中是没有体现的，其是通过在indexes中依次数出来的。

在每个index索引单元中增加了preIndexNo，用于指定该slot中当前index索引单元的前一个index索引单元。而slot中始终存放的是其下最新的index索引单元的indexNo。

文件名

根据业务key进行查询时，查询条件除了key之外，还需要指定一个要查询的时间戳，表示要查询不大于该时间戳的最新的消息。

时间戳文件名可以简化查询，提高查询效率。

indexFile创建时机：

当第一条带key的消息发送来后，系统发现没有indexFile，此时会创建第一个indexFile文件
当一个indexFile中挂载的index索引单元数量超出2000w个时，会创建新的indexFile。当带key的消息发送到来后，系统会找到最新的indexFile，并从其indexHeader的最后4字节中读取到 indexCount。若indexCount >= 2000w时，会创建新的indexFile。

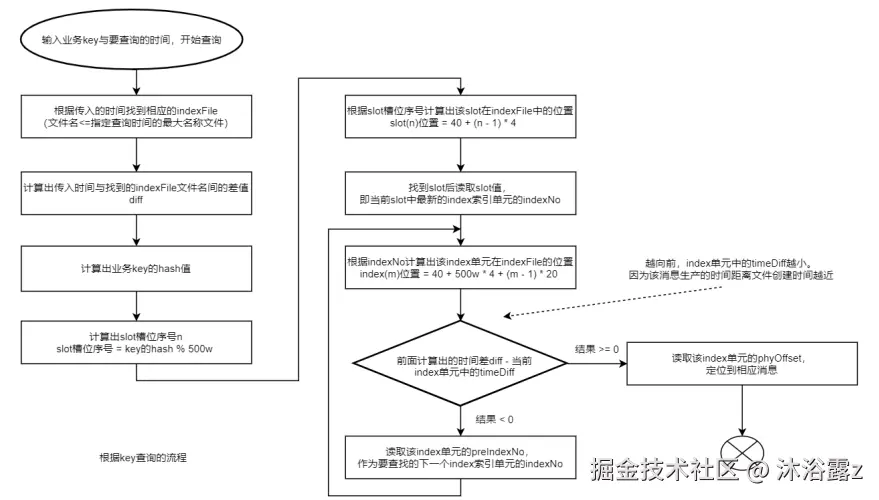

查询流程

推拉消费模型

pull：

Consumer主动从Broker中拉取消息
实时性低
拉去时间间隔由用户指定，若设置不当：间隔太短，空请求比例会增加；间隔太长，消息的实时性太差

push：

Broker收到数据后会主动推送给Consumer
实时性高
采用了发布-订阅模式，Consumer向其关联的queue注册了监听器，一旦发现有新的消息到来就会触发回调的执行。

消费模式

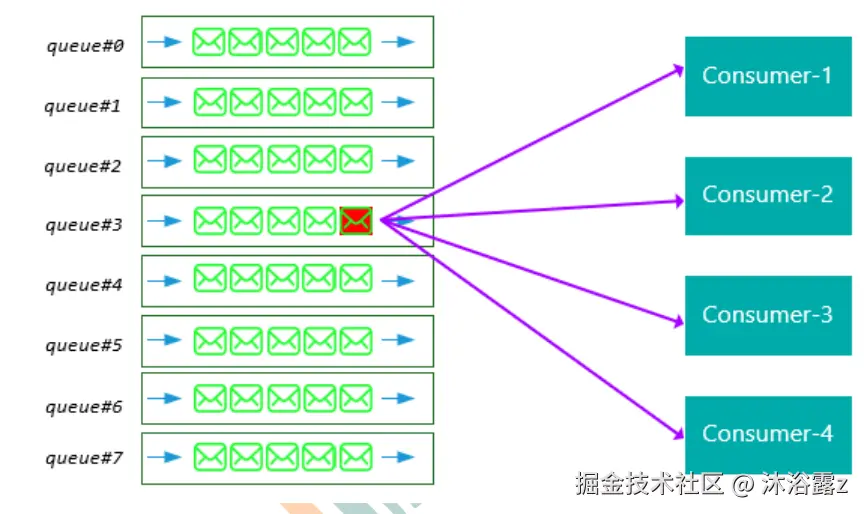

广播模式：

相同Consumer Group的每个Consumer实例都接收同一个Topic的全量消息，每条消息都会被发送到Consumer Group中的每个Consumer。

消费模型为pull模型，每个consumer端各自保存自己的消费进度。

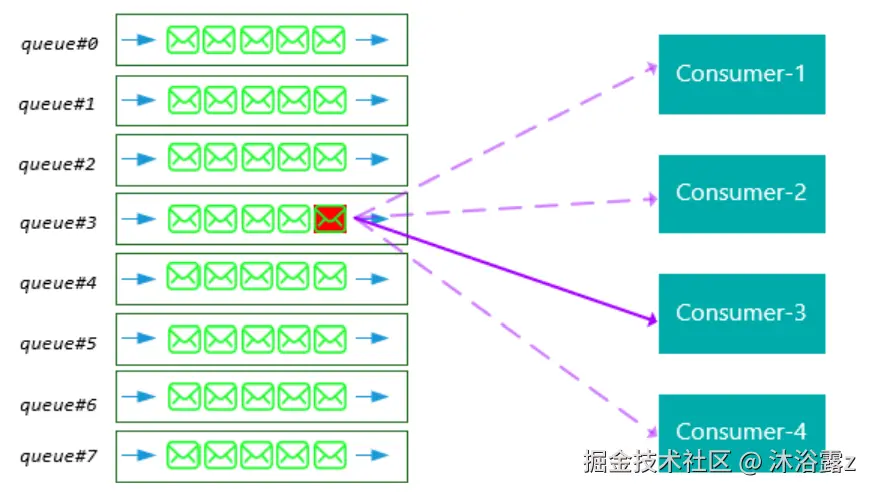

集群消费：

相同Consumer Group的每个Consumer实例平均分摊同一个Topic的消息，每条消息只会被发送到Consumer Group中的某个Consumer。

消费模型为push模型，消费进度保存在broker里，由consumer group中的consumer共享

Rebalance机制

将一个Topic下的多个Queue在同一个Consumer Group中多个Consumer之间重新分配的过程。

例如，⼀个Topic下5个队列，在只有1个消费者的情况下，这个消费者将负责消费这5个队列的消息。如果此时我们增加⼀个消费者，那么就可以给其中⼀个消费者分配2个队列，给另⼀个分配3个队列，从而提升消息的并行消费能力。

缺点：

消息暂停：

只有一个Consumer时，他负责全部的队列。当新增一个Consumer时，原来的不得不停止消费一些队列，然后将这些队列分给新的Consumer，这些停止的队列才能继续消费

消费重复：

Consumer消费新队列时是根据之前Consumer提交的消费进度offset 继续消费的，但offset提交默认为异步提交，就有可能导致新的Consumer接到消息但没有收到offset，因此重新消费部分信息

同步提交：consumer提交了其消费完毕的一批消息的offset给broker后，需要等待broker的成功 ACK。当收到ACK后，consumer才会继续获取并消费下一批消息。在等待ACK期间，consumer 是阻塞的。

异步提交：consumer提交了其消费完毕的一批消息的offset给broker后，不需要等待broker的成功ACK。consumer可以直接获取并消费下一批消息。

消费突刺：

由于需要重复消费的消息过多，或者Rebalance暂停时间过长，导致消息挤压。在Rebalance释放瞬间需要消费很多消息。

Rebalance场景

Queue数量发生变化的场景：

Broker扩容或缩容
Broker升级运维
Broker与NameServer间的网络异常
Queue扩容或缩容

消费者数量发生变化的场景：

Consumer Group扩容或缩容
Consumer升级运维
Consumer与NameServer间网络异常

Rebalance过程

在Broker中维护着多个Map集合：

TopicConfigManager：key是topic名称，value是TopicConfig。TopicConfig中维护着该Topic中所有Queue的数据。
ConsumerManager：key是Consumser Group Id，value是ConsumerGroupInfo。 ConsumerGroupInfo中维护着该Group中所有Consumer实例数据。
ConsumerOffsetManager：key为Topic与订阅该Topic的Group的组合,即topic@group， value是一个内层Map。内层Map的key为QueueId，内层Map的value为该Queue的消费进度 offset。

Broker 一旦发现消费者所订阅的Queue数量发生变化 ，或消费者组中消费者的数量发生变化 ，立即向Consumer Group中的每个实例发出Rebalance通知。

Consumer接到通知，采用Queue算法获取到对应的Queue，自主进行Rebalance。

Queue分配算法

平均分配策略

编辑

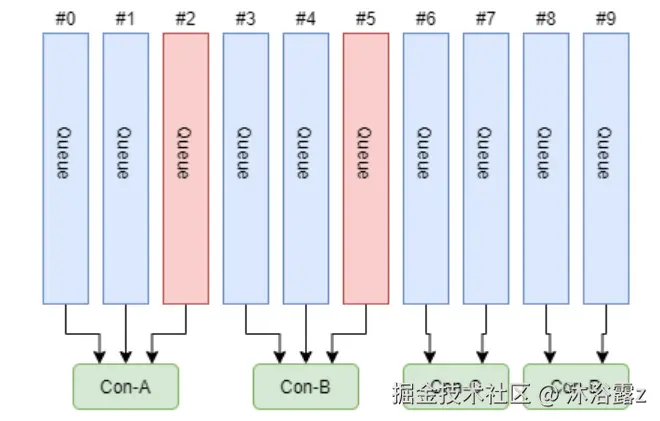

avg = QueueCount / ConsumerCount。整除的话直接平均分配；不能整除将多余的按Consumer的顺序依次分配

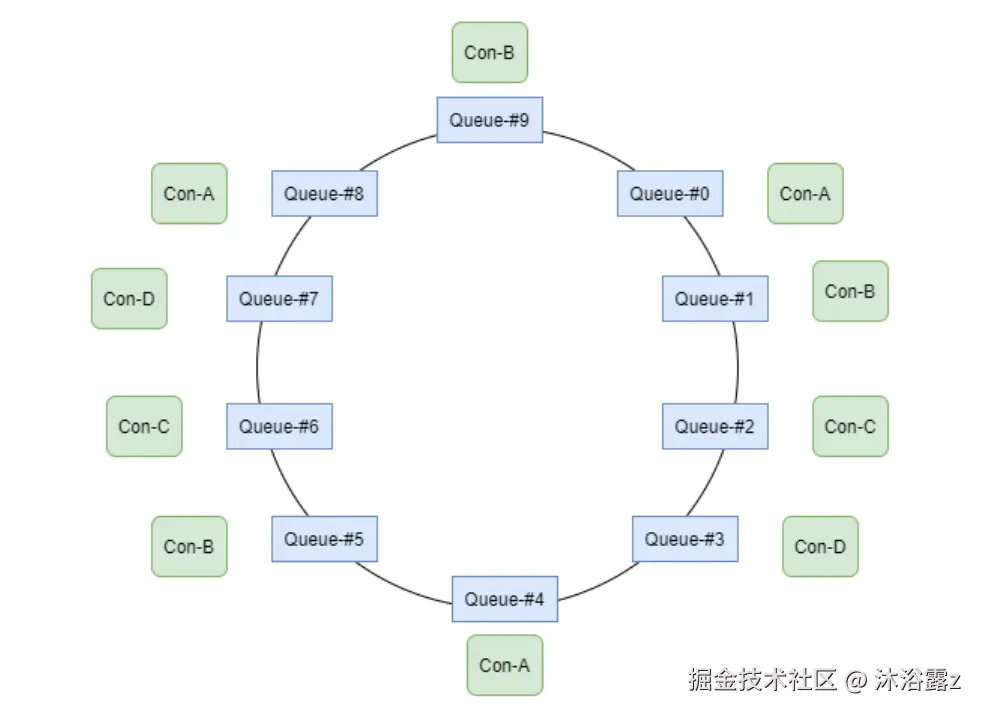

环形平均策略

不用事先计算，根据消费者的顺序，依次在由queue队列组成的环形图中逐个分配。

一致性hash策略

编辑

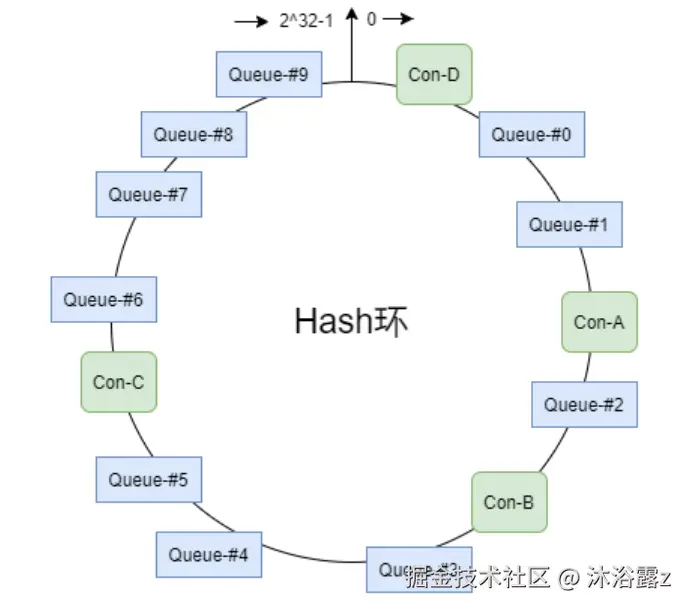

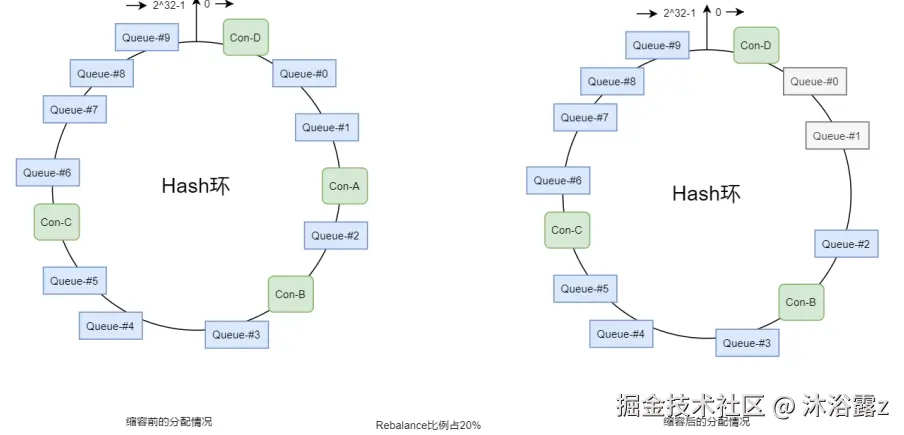

该算法会将consumer的hash值作为Node节点存放到hash环上，然后将queue的hash值也放到hash环上，通过顺时针方向，距离queue最近的那个consumer就是该queue要分配的consumer。

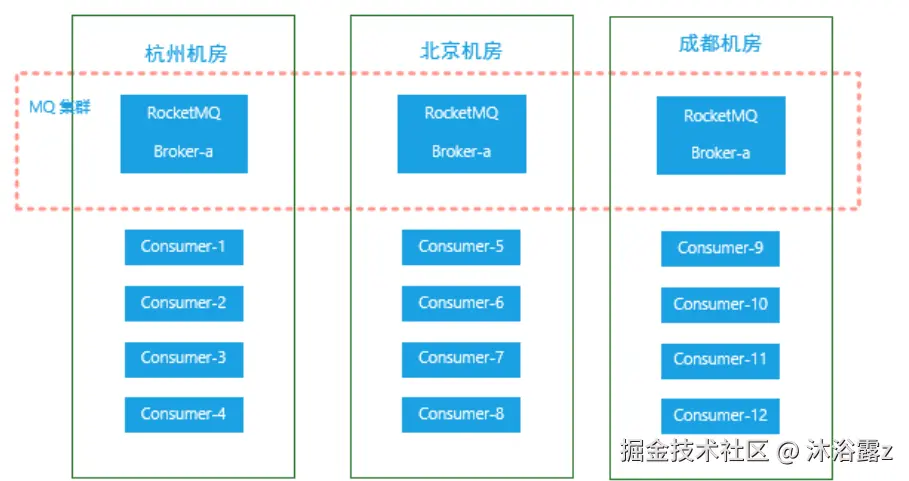

同机房策略

该算法会根据queue的部署机房位置和consumer的位置，过滤出当前consumer相同机房的queue。然后按照平均分配策略或环形平均策略对同机房queue进行分配。如果没有同机房queue，则按照平均分配策略或环形平均策略对所有queue进行分配。

对比

一致性hash算法复杂，分配效率低，分配的结果可能不均

但其 可以有效减少由于消费者组扩容或缩容所带来的大量的Rebalance。

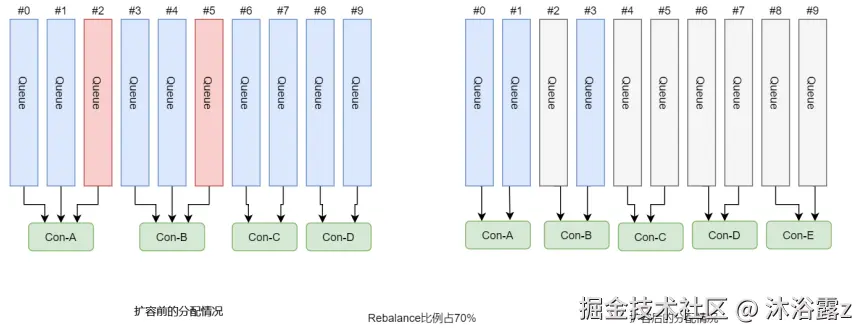

可以看到，平均分配算法在扩容后会连带从头开始的Queue的分配，Rebalance的比例很高

但一致性hash无论扩容还是缩容，只会影响变化的Queue附近的Consumer的分配。

至少一次原则

RocketMQ规定每条消息必须要被成功消费一次。

Consumer在消费完消息后会向其消费进度记录器提交其消费消息的offset， offset被成功记录到记录器中，那么这条消费就被成功消费了。

对于广播模式，Consumer自身就是消费进度记录器

对于集群模式，Broker是消费进度记录器

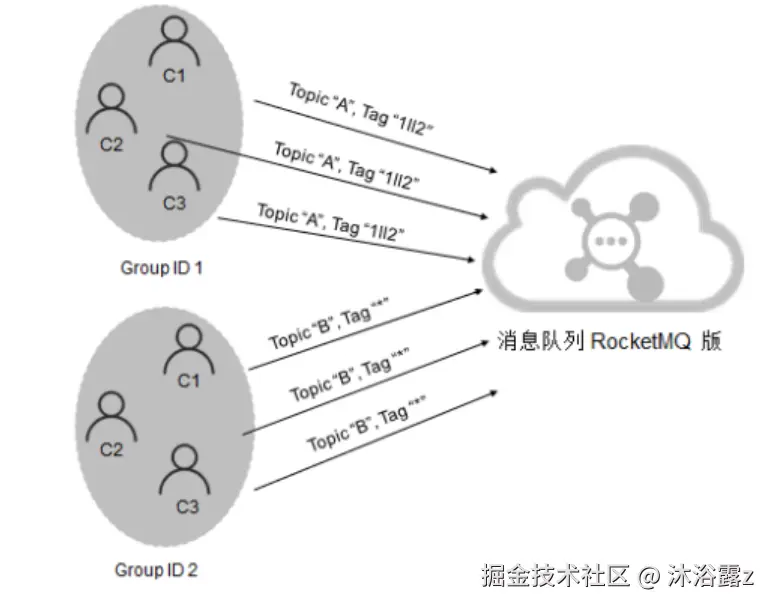

订阅关系的一致性

订阅关系的一致性指的是，同一个消费者组下所有Consumer实例所订阅的Topic与Tag及对消息的处理逻辑必须完全一致。否则，消息消费的逻辑就会混乱，甚至导致消息丢失。

错误订阅关系

订阅了不同的topic
订阅了不同的tag
订阅了不同数量的topic

offset管理

消费进度offset是用来记录每个Queue的不同消费者组的消费进度

本地管理模式

消费模式为广播消费 ，消费进度offset被每个消费者自己管理

Consumer在广播消费模式下offset相关数据以json的形式持久化到Consumer本地磁盘文件中

远程管理模式

消费模式为集群消费，所有consumer共享offset，由Broker管理

Consumer在集群消费模式下offset相关数据以json的形式持久化到Broker磁盘文件中

Broker启动时会加载这个文件，并写入到一个双层Map（ConsumerOffsetManager） 。外层map的key 为topic@group，value为内层map。内层map的key为queueId，value为offset。当发生Rebalance时，新的Consumer会从该Map中获取到相应的数据来继续消费。

当消费完一批消息后，Consumer会提交其消费进度offset给Broker，Broker在收到消费进度后会将其更新到那个双层Map（ConsumerOffsetManager）及consumerOffset.json文件中，然后向该Consumer进行ACK ，而ACK内容中包含三项数据：当前消费队列的最小offset（minOffset）、最大 offset（maxOffset）、及下次消费的起始offset（nextBeginOffset）。

重试队列：消费异常时，将消费异常的offset提交到Broker中的重试队列。系统在发生消息消费异常时会自动创建topic@group重试队列。

同步提交与异步提交

同步提交：从ack中获取 nextBeginOffset

异步提交：从Broker中直接获得 nextBeginOffset

消费幂等

概念

重复消费和消费一次的结果是一样的：f(x) = f(f(x))

消息重复的场景

发送消息时重复：

当一条消息已被成功发送到Broker并完成持久化，此时出现了网络闪断，从而导致Broker对Producer应答失败。如果此时Producer意识到消息发送失败并尝试再次发送消息，消息重复。

消费时重复：

消息已投递到Consumer并完成业务处理，当Consumer给Broker反馈应答时网络闪断，Broker没有接收到消费成功响应。为了保证消息至少被消费一次的原则，Broker将在网络恢复后再次尝试投递之前已被处理过的消息。

Rebalance时消息重复：

Rebalance时Consumer可能会收到曾经被消费过的消息

通用解决方案

幂等令牌：通常指唯一业务标识的字符串
唯一性处理：服务端采用一定的算法策略，保证同一个业务逻辑不会被重复执行成功多次

实现

将消息的Key设置为订单号，作为幂等处理的依据。

消费者收到消息时可以根据消息的Key即订单号来实现消费幂等

消息堆积与消费延迟

概念

如果Consumer的消费速度跟不上Producer的发送速度，MQ中未处理的消息会越来越多（进的多出的少），这部分消息就被称为堆积消息。消息出现堆积进而会造成消息的消费延迟。

业务上下游能力不匹配，且无法自行恢复
对消费实时性要求高

原因

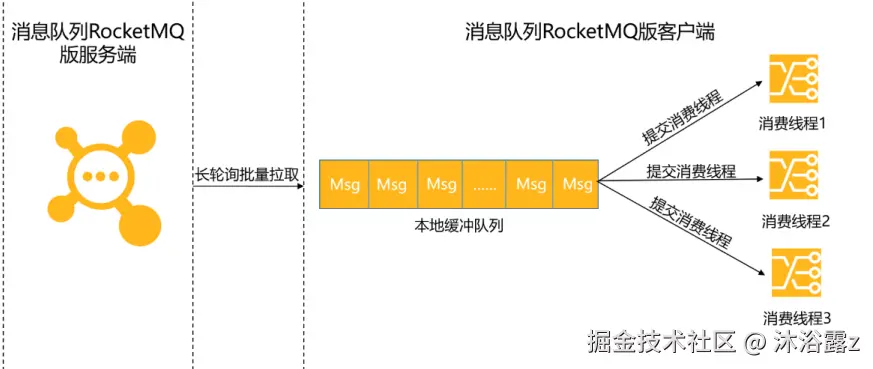

Consumer 使用长轮询Pull模式消费消息时，分为以下两个阶段：

消息拉取：长轮询Pull模式拉取消息，吞吐量很好，不会成为瓶颈
消息消费：消费能力就完全依赖于消息的消费耗时和消费并发度。如果由于业务处理逻辑复杂等原因，导致处理单条消息的耗时较长，则整体的消息吞吐量肯定不会高，此时就会导致Consumer本地缓冲队列达到上限，停止从服务端拉取消息。造成消息堆积

因此，堆积与否取决于消费能力，消费能力由消费耗时和消费并发度决定。

保证消费耗时的合理性前提下考虑消费并发度

消费耗时

代码逻辑中可能会影响处理时长代码主要有两种类型： CPU内部计算型代码和外部I/O操作型代码。

内部计算耗时相对外部I/O操作来说几乎可以忽略，外部IO型代码是影响消息处理时长的主要原因所在。

外部IO操作型代码举例：

读写外部数据库，例如对远程MySQL的访问
读写外部缓存系统，例如对远程Redis的访问

消费并发度

消费者端的消费并发度由单节点线程数（单个Consumer包含的线程数量）和节点数量（Consumer Group中Consumer的数量）共同决定（单节点线程数 * 节点数量）

优先调整单节点的线程数，若单机资源达到上限，则扩展节点数量

单机线程数计算：

理想环境下单节点的最优线程数计算模型为：C *（T1 + T2）/ T1。

C：CPU内核数
T1：CPU内部逻辑计算耗时
T2：外部IO操作耗时

如何避免

梳理消息的消费耗时

消息消费逻辑的计算复杂度是否过高，代码是否存在无限循环和递归等缺陷。
消息消费逻辑中的I/O操作是否是必须的，能否用本地缓存等方案规避。
消费逻辑中的复杂耗时的操作是否可以做异步化处理。

设置消费并发度

逐步调大单个Consumer节点的线程数，并观测节点的系统指标，得到单个节点最优的消费线程数和消息吞吐量。
根据上下游链路的流量峰值计算出需要设置的节点数
