工业机器视觉相机曝光功能的讲解

今天我们来聊聊工业相机中的曝光功能,相信不少小伙伴对这个话题感兴趣。曝光功能在机器视觉系统中至关重要,因为它直接影响到拍摄的图像亮度和质量。今天的内容分成两部分,一部分是对曝光时间的基本概念讲解,另一部分是如何设置曝光参数。我们一起来看看吧!

1. 曝光时间的基本概念

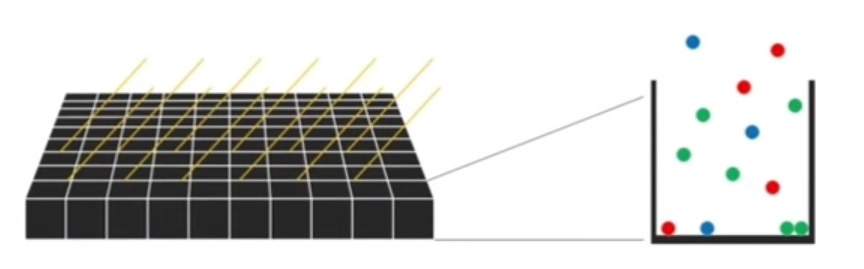

首先,我们来理解一下"曝光时间"是什么意思。相机的曝光时间,简单来说,就是相机传感器(我们通常叫做"sensor")接收外部光线的时间。每当相机拍摄图像时,传感器会把光子"存储"起来,储存的时间越长,接收到的光子数量就越多。最终转换成电信号的强度就越高,输出的图像亮度也会越大。

可以把这个过程比作接水的情景:假如我们有两只桶,在水流速度一定的情况下,接水的时间越长,水桶中的水量就越多,最终读数也会更大。曝光时间就是类似于接水的时间,时间长,光子存储量大,亮度就高。

2. 曝光参数设置

了解了曝光时间后,接下来我们聊聊如何设置相机的曝光参数,尤其是手动曝光和自动曝光的设置。

(1)手动曝光

手动曝光顾名思义,就是我们手动设置一个固定的曝光时间值。在这种模式下,曝光时间一旦设置好,就不会轻易改变。具体步骤如下:

  1. 首先,在"Acquisition Control"属性下,找到"Exposure Auto"(自动曝光)功能,选择"Off"关闭自动曝光。
  2. 然后,选择"Acquisition Control"下的"Exposure Time",在这里输入你需要的曝光时间值。

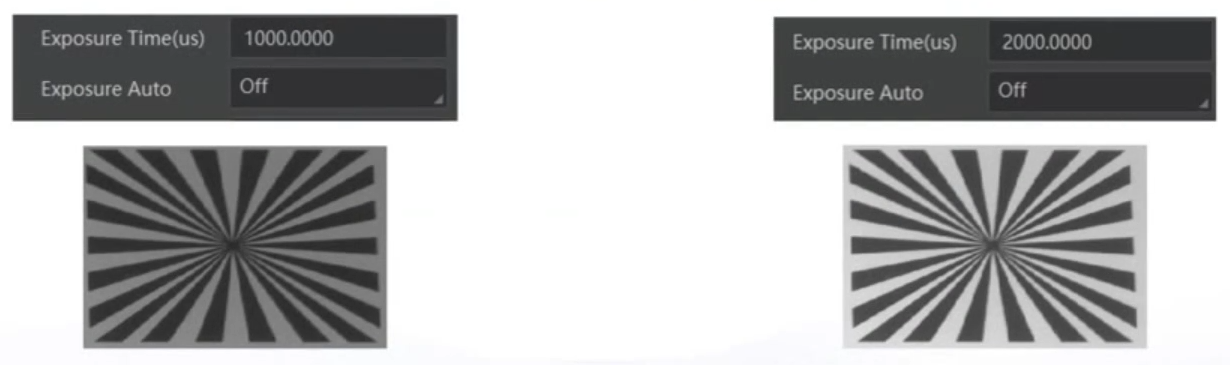

比如,我们输入1000微秒,可以看到图像的亮度会和2000微秒的曝光相比有明显差异。这就是手动曝光的基本原理。需要注意的是,部分相机在触发模式下可能不支持手动曝光,或者曝光参数会被隐藏。

(2)自动曝光

自动曝光是相机根据实际光线条件自动调整曝光时间的功能。在一些光线变化较大的环境中,自动曝光能够帮助我们保持图像的最佳亮度。下面是如何设置自动曝光的步骤:

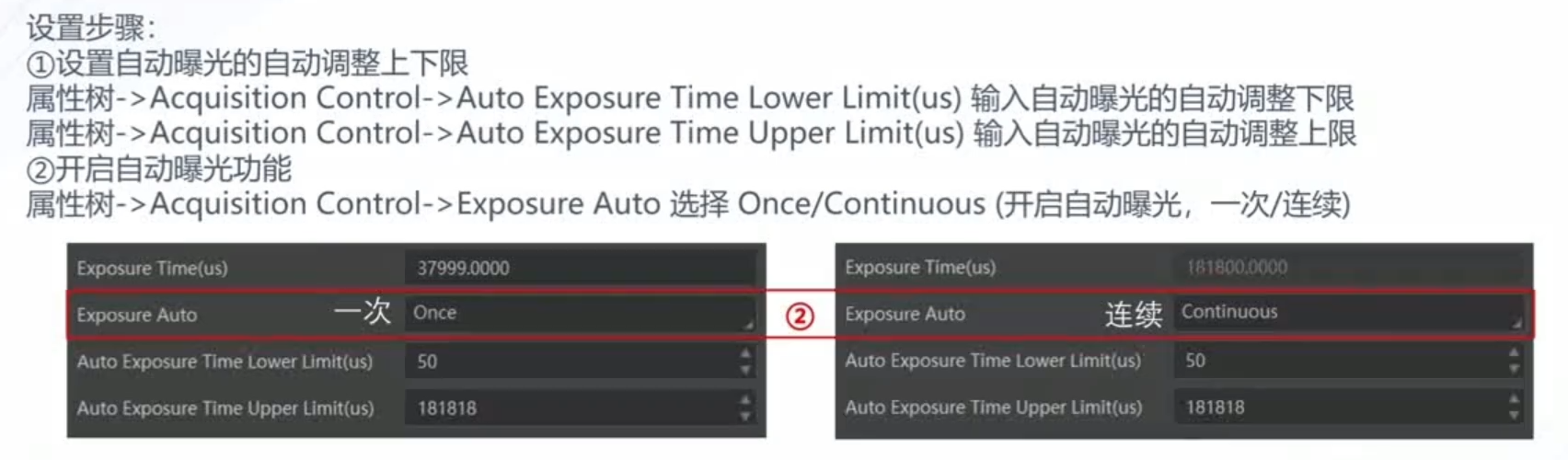

  1. 设置自动曝光的上下限。你可以在"Acquisition Control"下找到"Auto Exposure Time Lower Limit"以及"Auto Exposure Time Upper Limit"这两个参数,设置曝光时间的调整范围。相机会在这个范围内调整曝光时间,而不会超出设定的上下限。

  2. 启动自动曝光功能。我们可以选择"Exposure Auto"下的"Once"或"Continuous"模式,分别代表一次曝光和连续自动曝光。

  1. 自动曝光调整:如果图像亮度没有达到预期,且已达到上下限,系统将不会继续调整曝光时间。这意味着,尽管曝光时间已经调整到最大值,但如果图像仍然偏暗,相机不会继续增加曝光,图像的亮度将受到限制。

3. 总结

曝光功能在工业相机中是非常重要的一部分,它直接影响到图像质量,进而影响后续的图像处理和分析工作。掌握了手动和自动曝光的设置后,我们就能根据不同的拍摄需求,灵活地调整相机的曝光参数,确保获得最适合的图像效果。
