1.图的基本概念

• 图是由顶点集合及顶点间的关系组成的一种数据结构：G = (V， E)，其中：顶点集合V = {x|x属于某个数据对象集}是有穷非空集合；E = {(x,y)|x,y属于V}或者E = {<x, y>|x,y属于V && Path(x, y)}是顶点间关系的有穷集合，也叫做边的集合。
• (x, y)表示x到y的一条双向 通路，即(x, y)是无方向 的；Path(x, y)表示从x到y的一条单向 通路，即Path(x, y)是有方向的。
• 顶点和边：图中结点称为顶点，第i个顶点记作vi。
• 两个顶点vi和vj相关联 称作顶点vi和顶点vj之间有一条边，图中的第k条边记作ek，ek = (vi，vj)或<vi，vj>。

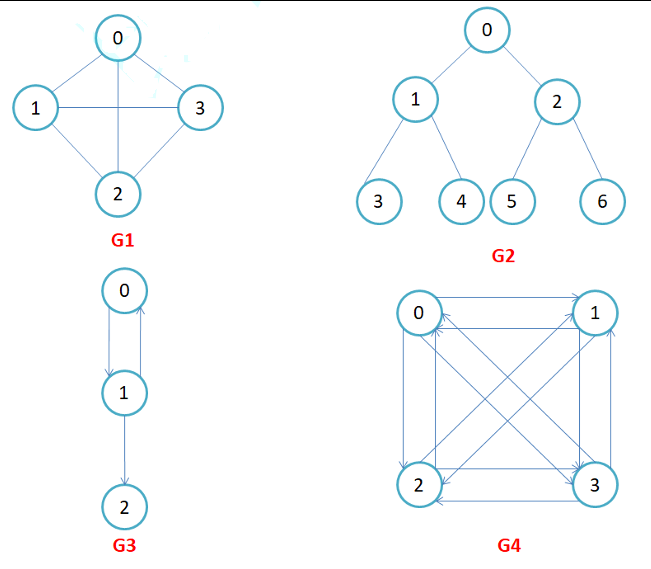

• 有向图和无向图 ：在有向图中，顶点对<x, y>是有序的，顶点对<x，y>称为顶点x到顶点y的一条边(弧)，<x, y>和<y, x>是两条不同的边，比如下图G3和G4为有向图。在无向图中，顶点对(x, y)是无序的，顶点对(x,y)称为顶点x和顶点y相关联的一条边，这条边没有特定方向，(x, y)和(y，x)是同一条边，比如下图G1和G2为无向图。
• 注意：无向边(x, y)等于有向边<x, y>和<y, x>。

• 完全图 ：在有n个顶点的无向图中，若有n * (n-1)/2 条边 ，即任意两个顶点之间有且仅有一条边， 则称此图为无向完全图 ，比如上图G1；在n个顶点的有向图中，若有 n * (n-1) 条边 ，即任意两个 顶点之间有且仅有方向相反的边，则称此图为有向完全图，比如上图G4。
• 邻接顶点：在无向图中G中，若(u, v)是E(G)中的一条边，则称u和v互为邻接顶点，并称边(u,v)依 附于顶点u和v；在有向图G中，若是E(G)中的一条边，则称顶点u邻接到v，顶点v邻接自顶 点u，并称边与顶点u和顶点v相关联。
• 顶点的度 ：顶点v的度是指与它相关联的边的条数，记作deg(v)。在有向图 中，顶点的度等于该顶 点的入度与出度之和 ，其中顶点v的入度是以v为终点的有向边的条数，记作indev(v);顶点v的出度 是以v为起始点的有向边的条数，记作outdev(v)。因此： dev(v) = indev(v) + outdev(v) 注 意：对于无向图 ，顶点的度等于该顶点的入度和出度 ，即 dev(v) = indev(v) = outdev(v)
• 路径 ：在图G = (V， E)中，若从顶点vi出发有一组边使其可到达顶点vj，则称顶点vi到顶点vj的顶 点序列为从顶点vi到顶点vj的路径。
• 路径长度 ：对于不带权的图，一条路径的路径长度是指该路径上的边的条数 ；对于带权的图，一 条路 径的路径长度是指该路径上各个边权值的总和

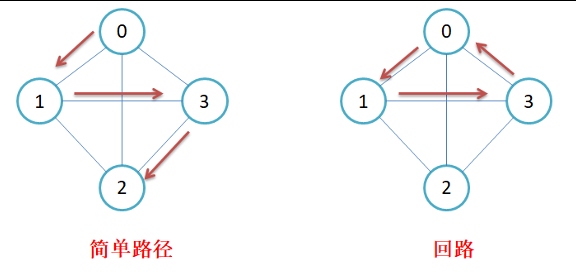

• 简单路径与回路 ：若路径上各顶点v1，v2，v3，...，vm均不重复 ，则称这样的路径为简单路径 。若路 径上第一个顶点v1和最后一个顶点vm重合 ，则称这样的路径为回路或环

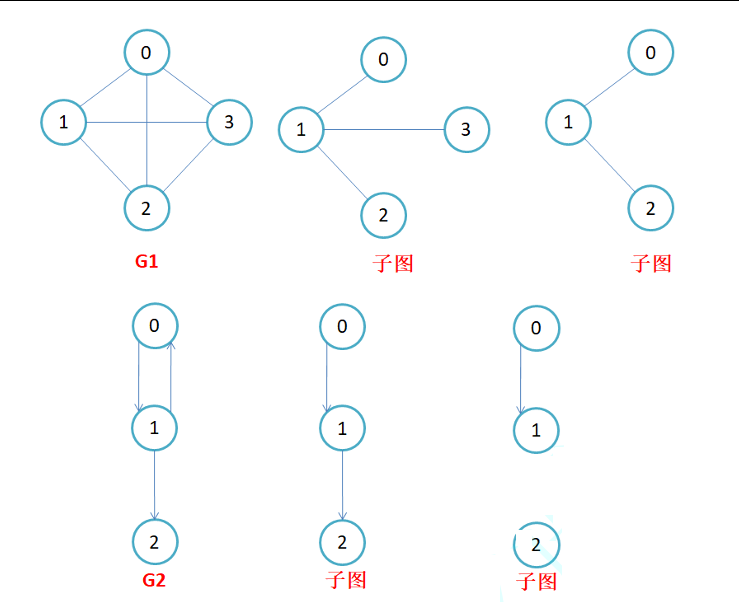

• 子图：设图G = {V, E}和图G1 = {V1，E1}，若V1属于V且E1属于E，则称G1是G的子图。

• 连通图 ：在无向图 中，若从顶点v1到顶点v2有路径，则称顶点v1与顶点v2是连通的。如果图中任意一对顶点都是连通的，则称此图为连通图。
• 强连通图 ：在有向图中，若在每一对顶点vi和vj之间都存在一条从vi到vj的路径，也存在一条从vj到vi的路径，则称此图是强连通图。
• 生成树 ：一个连通图的最小连通子图称作该图的生成树。有n个顶点的连通图的生成树有n顶点和n - 1条边。

2.图的存储结构

因为图中既有节点，又有边(节点与节点之间的关系)

因此，在图的存储中，只需要保存：节点和边关系即可

图的存储结构有 邻接矩阵和邻接表

2.1 邻接矩阵

2.2.1 邻接矩阵的简介

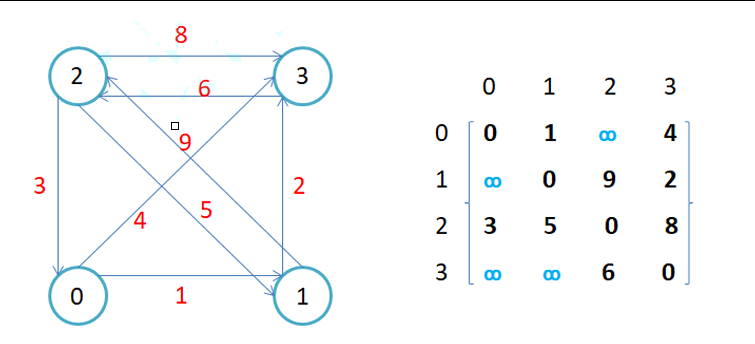

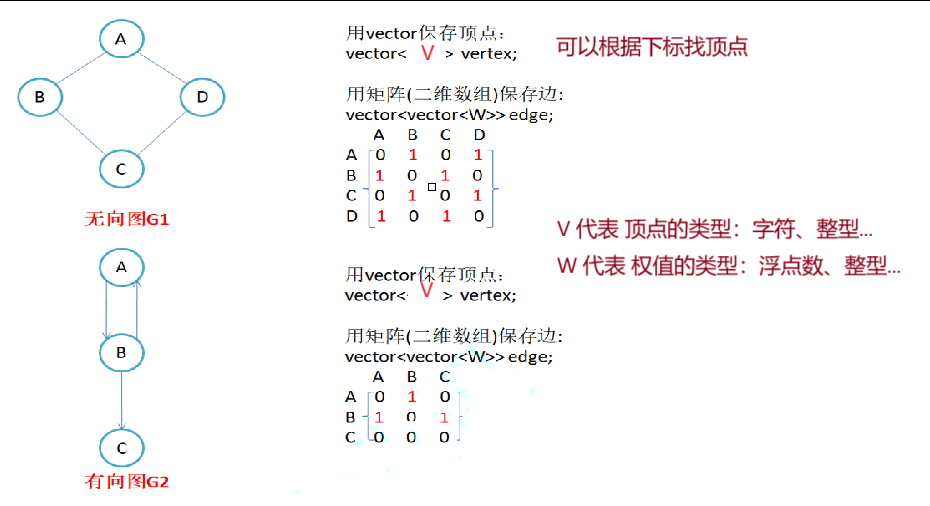

因为节点与节点之间的关系就是连通与否，即为0(不连通)或者1(连通)或者附带权值(连通)，

因此邻接矩阵(二维数组)即是：

先用一个数组将顶点保存，然后采用矩阵来表示节点与节点之间的关系

注意：

1. 无向图的邻接矩阵是对称的，第i行(列)元素之和，就是顶点i的度。

有向图的邻接矩阵不一 定是对称的，第i行(列)元素之后就是顶点i 的出(入)度。

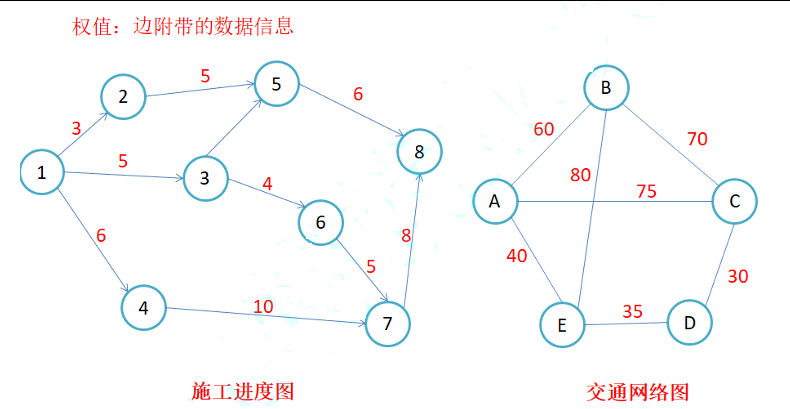

2. 如果边带有权值，并且两个节点之间是连通的，上图中的边的关系就用权值代替，

如果两个顶点不通，则使用无穷大代替

3. 邻接矩阵存储图

优点是能够快速知道O(1)两个顶点是否连通，适合稠密图

缺陷 是如果顶点比较多，边比较少时，矩阵中存储了大量的0成为系数矩阵，比较浪费空间 ，并且不是很好求两个节点之间的路径

2.1.2 邻接矩阵的简单实现

namespace matrix
{
	//邻接矩阵
	template<class V, class W, W W_MAX = INT_MAX, bool Direction = false>
	class graph
	{
	public:
		//手动初始化
		graph(const V* a, size_t n){}

		int GetIndexOfVertexes(const V& v){}

		void AddEdge(const V& src, const V& dst, const W& w){}

		void Print(){}

	private:
		vector<V> _vertexes;//顶点集合
		unordered_map<V, int> _index;//顶点映射下标
		vector<vector<W>> _matrix;//邻接矩阵存放权值
	};

(1)创建命名空间，防止与后续的邻接表实现发生命名冲突

(2)模板参数中，V是顶点类型，W是权值类型，权值默认给INT_MAX，默认无向图

(3)三个成员：_vertexes 存储顶点，_index 映射顶点对应的下标，_matrix 就是邻接矩阵了

(4)成员函数：

这里为了方便测试，选择构造函数手动初始化顶点集合等

另外的重点就是通过给定两顶点，添加边以及为了方便观察，打印邻接矩阵

• 构造函数

  graph(const V* a, size_t n)
  {
  _vertexes.reserve(n);
  for (int i = 0; i < n; ++i)
  {
  _vertexes.push_back(a[i]);
  _index[a[i]] = i;
  }
  //n行n列全部初始化为最大值
  _matrix.resize(n, vector<int>(n, W_MAX));
  }

依据顶点数组及其元素个数，初始化顶点集合及映射关系

邻接矩阵初始化为n行n列，每条边对应的权值都是最大值

• 添加边

  int GetIndexOfVertexes(const V& v)
  {
  auto it = _index.find(v);
  if (it == _index.end())
  throw invalid_argument("无效参数");

    return it->second;

  }

为了方便后续通过顶点直接找到边，这里单独写一个函数返回顶点所对应的下标

(1)首先，判断所给顶点的有效性，即在映射关系中查找顶点是否存在

(2)存在即返回下标，不存在就及时抛异常

void AddEdge(const V& src, const V& dst, const W& w)
{
	//得到起点和终点的下标
	int srci = GetIndexOfVertexes(src);
	int dsti = GetIndexOfVertexes(dst);
	//标识矩阵中对应元素
	_matrix[srci][dsti] = w;
	//无向图
	if (Direction == false)
	{
		_matrix[dsti][srci] = w;
	}
}

(1)对于给定的两个顶点，先找到其对应的下标

(2)然后根据始末位置找到边所对应的矩阵元素进行赋值操作

(3)如果是无向图，再到对称位置的矩阵元素进行赋值

• 打印

    	void Print()
    	{
    		//打印 下标及其对应的顶点值
    		for (int i = 0; i < _vertexes.size(); ++i)
    		{
    			cout << '[' << i << "] -> " << _vertexes[i] << endl;
    		}
    		//横下标
    		cout << setw(6) << 0;
    		for (int i = 1; i < _matrix.size(); ++i)
    		{
    			cout << setw(5) << i;
    		}
    		cout << endl;
    		for (int i = 0; i < _matrix.size(); ++i)
    		{
    			//列下标
    			cout << i;
    			for (int j = 0; j < _matrix[i].size(); ++j)
    			{
    				//矩阵元素
    				if(_matrix[i][j] != W_MAX)
    					cout << setw(5) << _matrix[i][j];
    				else cout << setw(5) << '*';
    			}
    			//打印完一行要换行
    			cout << endl;
    		}
    	}

(1)先打印下标及下标对应的顶点值

(2)再打印横下标，这里使用setw控制数据宽度(右对齐)

(3)对于矩阵的每一行，先打印行数，再打印权值，并且为了好看，当两顶点无边，即权值为

INT_MAX时，我们选择打印 '*'

2.2 邻接表

2.2.1 邻接表的简介

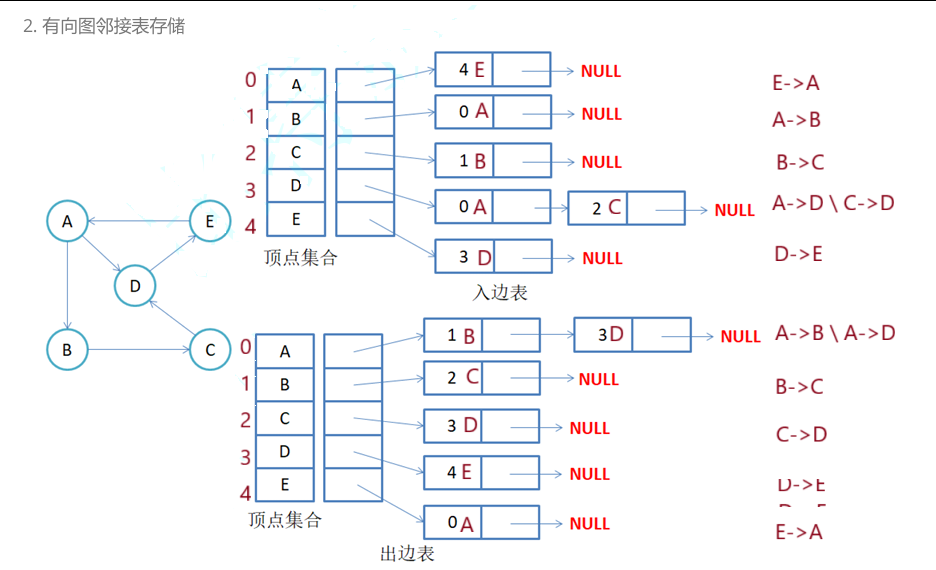

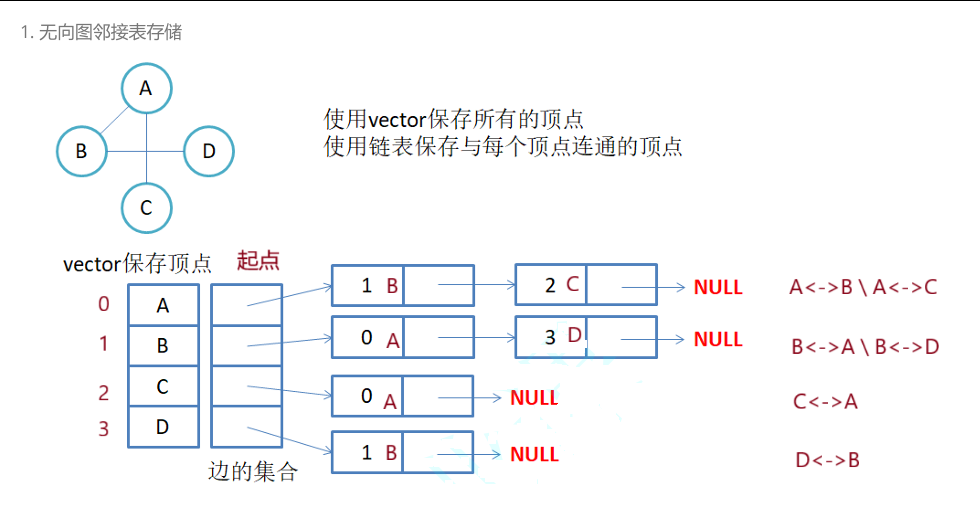

• 邻接表：使用数组表示顶点的集合(数组下标直接对应顶点编号)，使用链表表示边的关系
• 将边视为一个结构体，存储起点、终点、权值、指向下一条边的指针
• 类似于哈希桶，起点的数组下标决定了边在邻接表中的挂载位置

• 注意：无向图中同一条边在邻接表中出现了两次。如果想知道顶点vi的度，只需要知道顶点 vi边链表集合中结点的数目即可

注意：有向图中每条边在邻接表中只出现一次，与顶点vi对应的邻接表所含结点的个数，就 是该顶点的出度，也称出度表，要得到vi顶点的入度，必须检测其他所有顶点对应的边链 表，看有多少边顶点的dst取值是i
邻接表存储图

优点是能够更快查找一个顶点连接出去的边，适合稀疏图

缺陷 是不适合确定两个顶点是否相连及其权值

2.2.2 邻接表的简单实现

namespace link_table
{
	template<class W>
	struct Edge
	{
		int _srci;//起点
		int _dsti;//终点
		W _w;	 //权值
		Edge<W>* _next;//连接到邻接表中去

		Edge(int srci, int dsti, const W& w)
			:_srci(srci),_dsti(dsti),_w(w)
			,_next(nullptr)
		{ }
	};
	//邻接表
	template<class V, class W, bool Direction = false>
	class graph
	{
		typedef Edge<W> Edge;

	public:
		graph(const V* a, size_t n){}

		int GetIndexOfVertexes(const V& v){}

		void AddEdge(const V& src, const V& dst, const W& w){}

		void Print(){}

	private:
		vector<V> _vertexes;//顶点集合
		unordered_map<V, int> _index;//顶点映射下标
		vector<Edge*> _tables;//邻接表 存放边的集合
	};
}

(1)创建命名空间，防止与后续的邻接表实现发生命名冲突

(2)正如前面介绍的一样，将边视为一个结构体

存储起点、终点、权值、指向下一条边的指针

(3)图的模板参数就不用权值的最大值了

(3)三个成员：_vertexes 存储顶点，_index 映射顶点对应的下标，_tables 就是邻接表

这里只实现了出度表

(4)成员函数：

这里为了方便测试，选择构造函数手动初始化顶点集合等

另外的重点就是通过给定两顶点，添加边以及为了方便观察，打印邻接表

• 构造函数

  graph(const V* a, size_t n)
  {
  _vertexes.reserve(n);
  for (int i = 0; i < n; ++i)
  {
  _vertexes.push_back(a[i]);
  _index[a[i]] = i;
  }

    _tables.resize(n);

  }

邻接表顶点集合与下标映射关系的初始化与邻接矩阵一致

邻接表的_tables初始化顶点个(n个)空间

• 添加边

  void AddEdge(const V& src, const V& dst, const W& w)
  {
  //得到起点和终点的下标
  int srci = GetIndexOfVertexes(src);
  int dsti = GetIndexOfVertexes(dst);
  //构造边
  Edge* eg = new Edge(srci, dsti, w);
  //头插
  eg->_next = _tables[srci];
  _tables[srci] = eg;
  if (Direction == false)
  {
  //构造边
  Edge* eg = new Edge(dsti, srci, w);
  //头插
  eg->_next = _tables[dsti];
  _tables[dsti] = eg;
  }
  }

(1)这里根据顶点获得下标的函数与邻接矩阵的一致，这里不再赘述

(3)获得下标后，根据始末位置及权值构造边

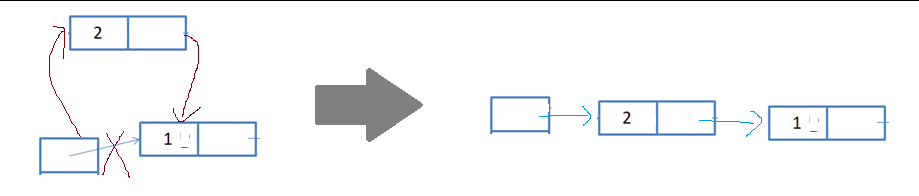

(3)单链表头插效率更高

(4)如果是无向图，则还需要链接一次

• 打印

    	void Print()
    	{
    		//打印 下标及其对应的顶点值
    		for (int i = 0; i < _vertexes.size(); ++i)
    		{
    			cout << '[' << i << "] -> " << _vertexes[i] << endl;
    		}
    		cout << endl;
    		//打印邻接表
    		for (int i = 0; i < _tables.size(); ++i)
    		{
    			//打印起点
    			cout << "[ " << _vertexes[i] << " : " << i << " ] -> ";
    			//起点对应的边
    			Edge* cur = _tables[i];
    			while (cur)
    			{
    				cout << "[ " << _vertexes[cur->_dsti] << " : "
    					<< cur->_dsti << " : " << cur->_w << " ]" << " -> ";

    				cur = cur->_next;
    			}

    			cout << "nullptr" << endl;
    		}

    	}

(1)先打印下标及下标对应的顶点值

(2)针对邻接表的每个位置

先打印起点：下标，再打印起点到达的位置
