基于 Xenomai RTDM(实时驱动模型)开发RK3562 CAN 设备驱动程序，以实现实时 CAN 通信。该xenomai RTCAN框架提供了一个类似于标准 SocketCAN 接口的实时接口。Xenomai 还提供了一些用户空间工具，用于简单的接口测试。以下对加载 CAN 驱动程序、配置接口以及使用 Xenomai 提供的命令行工具进行通信进行介绍。

一、实时CAN驱动

1. RTCAN DTS节点配置

Linux 驱动已经与 CAN 接口关联，若不修改设备树compatible ，在使用时需要卸载标准 Linux 驱动或解除该设备的驱动绑定。

这里rk3562 xenomai 实时CAN驱动使用修改compatible 属性"rockchip,rk3562-can-rt"来匹配，修改can设备节点，将compatible 属性重新设置，方便xenomai crk3562can驱动加载时匹配。若不修改，则匹配Linux(非实时)驱动。

可以选择修改底层dtsi arch/arm64/boot/dts/rockchip/rk3562.dtsi来修改所有bsp，或修改具体板级dts arch/arm64/boot/dts/rockchip/tl3562-evm.dts，这里选择修改板级dts，若未使用tl3562-evm.dts，则修改具体使用的dts。

diff 复制代码

--- a/arch/arm64/boot/dts/rockchip/tl3562-evm.dts
+++ b/arch/arm64/boot/dts/rockchip/tl3562-evm.dts
@@ -187,12 +187,14 @@ fiq-debugger {
 };

 &can0 {
+       compatible = "rockchip,rk3562-can-rt";
        pinctrl-names = "default";
        pinctrl-0 = <&can0m2_pins>;
        status = "okay";
 };

 &can1 {
+       compatible = "rockchip,rk3562-can-rt";
        pinctrl-names = "default";
        pinctrl-0 = <&can1m1_pins>;
        status = "okay";

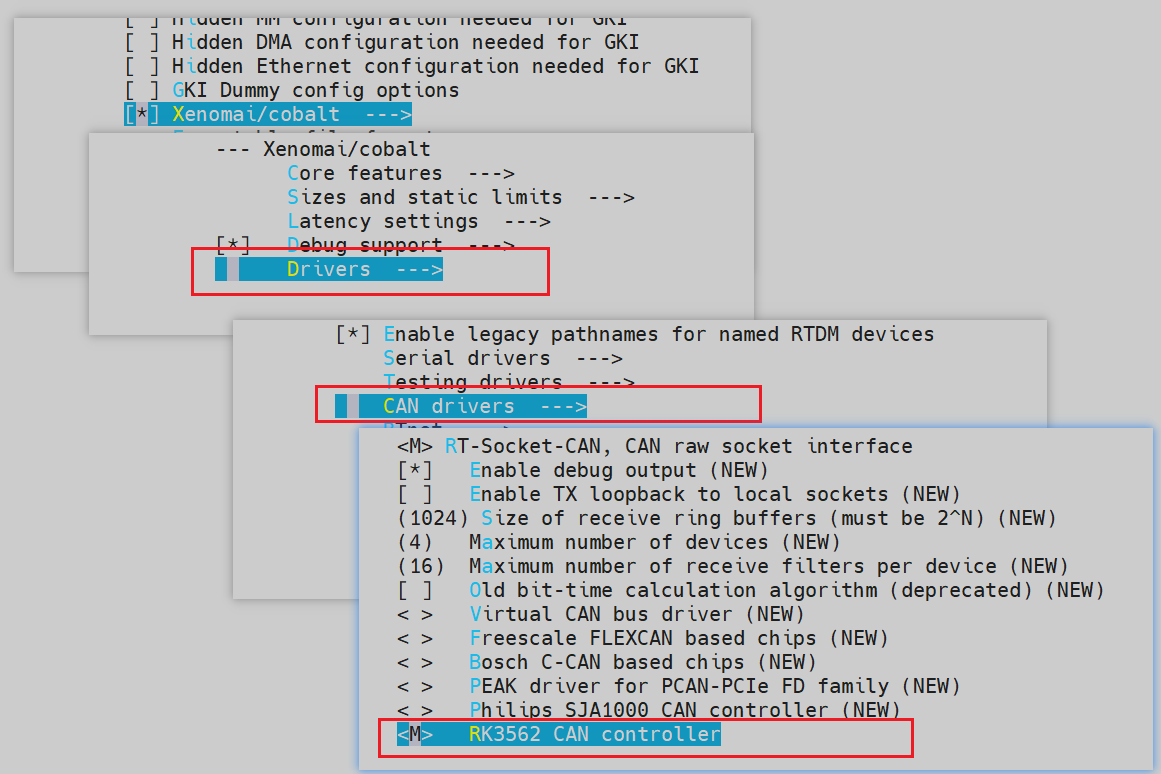

2. 内核配置

3. 驱动文件

驱动文件所在位置：drivers/xenomai/can/rockchip/rtcan_rk3562_can.c。

编译后将使用新设备树的内核镜像与xeno_rk3562_can.ko安装到板子。

二、xenomai CAN工具介绍

xenomai官方未RTCAN提供了一个系统工具rtcanconfig 和两个测试工具 rtcansend 和 rtcanrecv ，一个demo can_rtt;

1. rtcanconfig

rtcanconfig与Linux ifconfig命令类似，是 Xenomai 的一部分，用于配置 CAN 控制器。但仅限于用于配置rtcan接口波特率、start\up，系统必须运行一个合适的 Xenomai 支持的内核，并加载相应的模块（CAN）。

rtcanconfig安装位于/usr/xenomai/sbin/
源码位于xenomai/utils/can/rtcanconfig.c

在线文档说明：https://doc.xenomai.org/v3/html/man1/rtcanconfig/index.html

示例：配置rtcan 波特率

shell 复制代码

rtcanconfig rtcan0 --baudrate=125000  start

2. rtcansend/rtcanrecv

rtcanrecv - Xenomai 工具，用于接收 CAN 消息。

rtcansend- Xenomai 工具，用于发送CAN 消息。

安装位于/usr/xenomai/bin/
源码位于xenomai/utils/can/rtcansend.c、xenomai/utils/can/rtcanrecv.c

rtcanrecv 在线文档：https://doc.xenomai.org/v3/html/man1/rtcanrecv/index.html

rtcansend在线文档：https://doc.xenomai.org/v3/html/man1/rtcansend/index.html

shell 复制代码

$ /usr/xenomai/bin/rtcansend -h
用法：/usr/xenomai/bin/rtcansend <can-interface> [Options] <can-msg>
<can-msg> 最多可以包含 8 个字节，用空格分隔的列表表示
选项：
 -i, --identifier=ID   CAN 标识符（默认 = 1）
 -r  --rtr             发送远程请求
 -e  --extended        发送扩展帧
 -l  --loop=COUNT      发送 COUNT 次消息
 -c, --count           消息计数存储在 data[0-3] 中
 -d, --delay=MS        延迟时间（以毫秒为单位）（默认 = 1ms）
 -s, --send            使用 send 而不是 sendto
 -t, --timeout=MS      超时时间（以毫秒为单位）
 -L, --loopback=0|1    开启或关闭本地环回
 -v, --verbose         详细输出
 -p, --print=MODULO    每隔 MODULO 条消息打印一条
 -h, --help            显示此帮助信息

$ /usr/xenomai/bin/rtcanrecv -h
用法：/usr/xenomai/bin/rtcanrecv [<can-interface>] [选项]
选项：
 -f  --filter=id:mask[:id:mask]... 应用过滤器
 -e  --error=mask      接收错误消息
 -t, --timeout=MS      超时时间（单位：毫秒）
 -T, --timestamp       包含绝对时间戳
 -R, --timestamp-rel   包含相对时间戳
 -v, --verbose         显示详细信息
 -p, --print=MODULO    每隔 MODULO 条消息打印一次
 -h, --help            显示此帮助信息

3. can_rtt

can_rtt 测试demo，程序会周期性发送 CAN 消息，并将当前时间戳复制到数据负载中。在接收端，该时间戳会与当前时间进行比较，以确定往返时间。抖动值会定期被打印出来，一定程度上用于测试rtcan收发实时性，显示单位us。

通过使用不同的消息ID启动程序，可以同时进行多个测试。此外，也可以在远程系统上使用该程序作为简单的中继器，以回发收到的CAN消息。

安装位于/usr/xenomai/demo/，使用说明如下

shell 复制代码

root@RK3562-Tronlong:/usr/xenomai/demo# ./can_rtt --help
usage: can_rtt [options] <tx-can-interface> <rx-can-interface>:
 -r, --repeater                 Repeater, send back received messages
 -i, --id=ID                    CAN Identifier (default = 0x1)
 -c, --cycle                    Cycle time in us (default = 10000us)

测试原理：

线程 A：发送线程周期发送报文

周期唤醒 ：通过clock_nanosleep按设定周期（cycle）唤醒（基于CLOCK_MONOTONIC单调时钟，不受系统时间调整影响）；
生成时间戳 ：读取当前CLOCK_MONOTONIC时间戳（记为 T1）；
构造 CAN 报文 ：报文 ID 为指定can_id，数据域填入时间戳 T1（8 字节）；
发送报文：通过 TX Socket 将报文发送到 CAN 总线；

线程 B：接收线程处理报文并计算 RTT

接收报文：通过 RX Socket 监听 CAN 总线，接收目标 CAN ID 的报文；
生成接收时间戳 ：读取当前CLOCK_MONOTONIC时间戳（记为 T2）；
计算 RTT：往返时间 = T2 - T1（T1 从报文数据域中解析）；
更新 RTT 统计：
- 最小 RTT（rtt_min）：取当前 RTT 与历史最小值的较小值；
- 最大 RTT（rtt_max）：取当前 RTT 与历史最大值的较大值；
- 总 RTT（rtt_sum）：累加当前 RTT；

https://doc.xenomai.org/v3/html/xeno3prm/can-rtt_8c-example.html

详细测试看后面章节。

4. /proc/rtcan目录

通过上面的rtcanconfig可以发现，与Linux ifconfig不同，xenomai CAN收发信息不能使用rtcanconfig查看，那我们要查看目前系统rtcan数量和相关信息该如何查看呢？

只能通过proc文件系统查看信息，位于proc目录/proc/rtcan/下.

shell 复制代码

root@RK3562-Tronlong:/proc/rtcan# tree
.
|-- devices
|-- rtcan0
|   |-- filters
|   `-- info
|-- rtcan1
|   |-- filters
|   `-- info
|-- sockets
`-- version

/proc/rtcan/version

查看xenomai can的版本。

shell 复制代码

root@RK3562-Tronlong:/proc/rtcan# cat version
RT-Socket-CAN 0.90.2

/proc/rtcan/devices

/proc/rtcan/devices中保存了当前的系统中rtcan设备及其相关信息：

Name：rtcan设备名，命令行操作和socket编程时需要
Baudrate：设置的波特率
State：设备当前状态，active表示已经up/start；stopped表示已经down/stop
TX_Counter、RX_Counter、Errors表示设备收、发及错误的计数

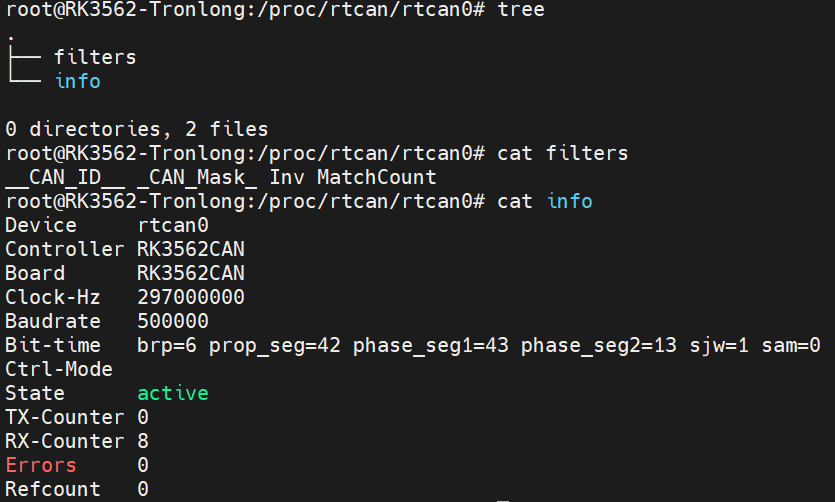

/proc/rtcan/rtcanX

/proc/rtcan/rtcanX目录为各个设备的详细信息

filters：用户设置的filters
info：设备详细信息，包括设备名、时钟频率、Bit-time、收发计数等等

sockets

用于查看当前已打开can设备的信息，使用rtcanrecv打开rtcan0，其信息如下。

shell 复制代码

root@RK3562-Tronlong:~# rtcanrecv rtcan0 &
root@RK3562-Tronlong:~# cat /proc/rtcan/sockets
Name___________ Filter ErrMask RX_Timeout_ns TX_Timeout_ns RX_BufFull TX_Lo
rtcan0               1 0x00000      infinite      infinite          0     0

三、xenomi CAN通信测试

1. 加载驱动

加载rk3562 Xenomai 实时 CAN 驱动。

shell 复制代码

root@RK3562-Tronlong:~# insmod  xeno_rk3562_can.ko # 或modprobe xeno_rk3562_can
[   50.654284] RTcan: RT-Socket-CAN 0.90.2 - (C) 2006 RT-Socket-CAN Development Team
[   56.556506] RTcan: registered rtcan0
[   56.556542] rtcan_rk3562_can ff600000.can: rtcan_rk3562 at 0x00000000bed74afe, irq 59, clock 297000000 Hz
[   56.557054] RTcan: registered rtcan1
[   56.557082] rtcan_rk3562_can ff610000.can: rtcan_rk3562 at 0x000000003fd4339b, irq 60, clock 297000000 Hz
[   56.557634] pwm-backlight backlight: supply power not found, using dummy regulator

root@RK3562-Tronlong:~# lsmod
Module                  Size  Used by
xeno_rk3562_can        24576  0
xeno_can               32768  1 xeno_rk3562_can
...

2. 查看can设备信息

shell 复制代码

root@RK3562-Tronlong:~# cat /proc/rtcan/devices
Name___________ _Baudrate State___ TX_Counter RX_Counter ____Errors
rtcan0          undefined stopped           0          0          0
rtcan1          undefined stopped           0          0          0

此时系统中有2个rtcan设备。

3. 配置 CAN 接口

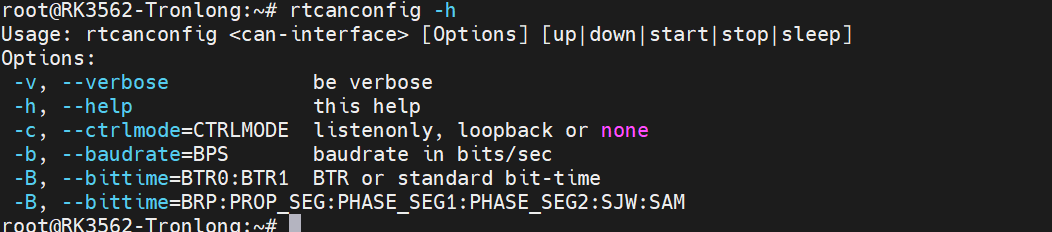

在实时 CAN 驱动加载后，可以使用 rtcanconfig 工具来配置比特率和模式。

复制代码

root@RK3562-Tronlong:~# rtcanconfig rtcan0 --baudrate=500000  start
[  158.098591] rtcan_rk3562_can_set_mode: state CAN_MODE_START
[  158.098592] rtcan_rk3562_can_mode_start: state STOPPED
[  158.098594] rtcan_rk3562_can_start MODE=0x00008001, INT_MASK=0x00000000

4. CAN 与 CAN 通信

创龙rk3562 EVM开发板有4路CAN，其中2路为RK3562控制器引出，另外2路通过spi CAN控制器扩展。

4.1 两路RTCAN之间通信

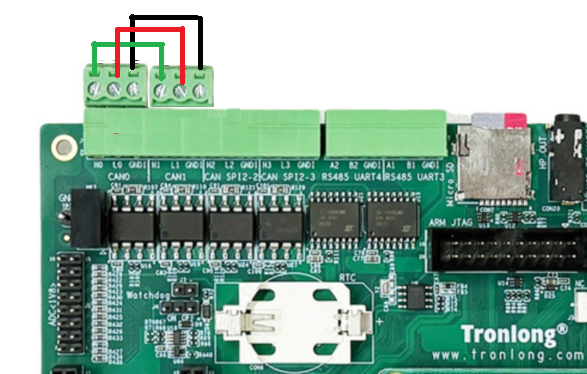

为测试RT CAN通信，可将rk3562两路RTCAN直连，进行收发测试

使用 rtcansend 通过rtcan0发送 CAN 事务。

复制代码

root@somimx6-xenomai:~# rtcansend rtcan0 -v -i 0x0 0x82 0x1 0x55 0x77
interface rtcan0
s=3, ifr_name=rtcan0
<0x000> [4] 82 01 55 77
Cleaning up...

使用 rtcanrecv 通过rtcan1接收 CAN 事务。

复制代码

root@somimx6-xenomai:~# rtcanrecv rtcan0 -v
interface rtcan0
s=3, ifr_name=rtcan0

4.2 RTCAN与SPI扩展CAN之间通信

也可将RTCAN与SPI CAN链接进行通信，SPI CAN使用Linux标准CAN 通信测试工具操作，在此不再赘述。

5. CAN RTT测试

将2路RTCAN直连，然后使用can_rtt测试，测试程序绑定到隔离核CPU3, 默认1ms周期一帧。

shell 复制代码

root@RK3562-Tronlong:~#rtcanconfig rtcan0 --baudrate=750000  start
root@RK3562-Tronlong:~#rtcanconfig rtcan1 --baudrate=750000  start
root@RK3562-Tronlong:~# cat /proc/rtcan/devices
Name___________ _Baudrate State___ TX_Counter RX_Counter ____Errors
rtcan0             750000 active            0          0          0
rtcan1             750000 active            0          0          0

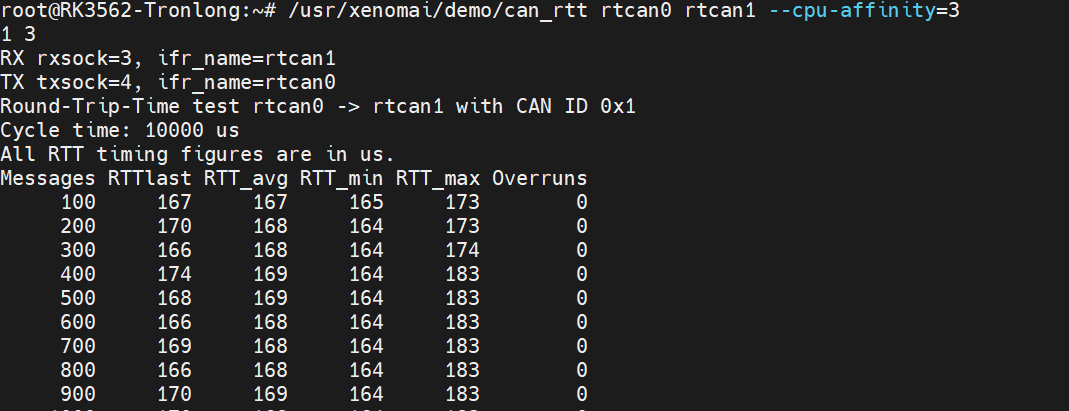

root@RK3562-Tronlong:~# /usr/xenomai/demo/can_rtt rtcan0 rtcan1 --cpu-affinity=3
1 3
RX rxsock=3, ifr_name=rtcan1
TX txsock=4, ifr_name=rtcan0
Round-Trip-Time test rtcan0 -> rtcan1 with CAN ID 0x1
Cycle time: 10000 us
All RTT timing figures are in us.
Messages RTTlast RTT_avg RTT_min RTT_max Overruns
     100     167     167     165     173        0
     200     170     168     164     173        0
     300     166     168     164     174        0
     400     174     169     164     183        0
     500     168     169     164     183        0
     600     166     168     164     183        0
     700     169     168     164     183        0
     800     166     168     164     183        0
     900     170     169     164     183        0
    1000     170     168     164     183        0
...
   99600     166     168     164     191        0
   99700     169     169     164     191        0
   99800     171     168     164     191        0
   99900     167     168     164     191        0
  100000     167     168     164     191        0
  100100     170     169     164     191        0
...
  187500     172     169     164     191        0
  187600     166     169     164     191        0
  187700     166     169     164     191        0
  187800     168     169     164     196        0
  187900     168     171     164     196        0
  188000     170     168     164     196        0

打印说明：

Messages RTCAN收发消息数
RTTlast 当前打印最后一次往返时间us
RTT_avg 平均往返时间us
RTT_min 最小往返时间us
RTT_max 最大往返时间us
Overruns 周期超时次数(发送耗时超过发送周期)

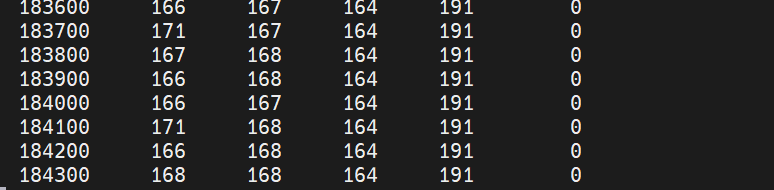

综上，波特率750000下，rk3562 rtcan收发往返抖动 191-164 = 27us(包括软硬件抖动)。

以下是周期300us的一些数据，仅供参考

shell 复制代码

root@RK3562-Tronlong:~# /usr/xenomai/demo/can_rtt rtcan0 rtcan1 --cpu-affinity=3 -c 300
3 5
RX rxsock=3, ifr_name=rtcan1
TX txsock=4, ifr_name=rtcan0
Round-Trip-Time test rtcan0 -> rtcan1 with CAN ID 0x1
Cycle time: 300 us
All RTT timing figures are in us.
Messages RTTlast RTT_avg RTT_min RTT_max Overruns
    3333     166     167     163     173        0
    6666     167     167     163     173        0
    9999     168     167     163     175        0
   13332     165     167     163     175        0
   16665     165     167     163     175        0
   19998     164     167     163     175        0
...
11585508     165     167     161     188        0
11588841     165     167     161     188        0
11592174     168     168     161     188        0
11595507     168     168     161     188        0
11598840     168     168     161     188        0
11602173     169     168     161     188        0

四、RTCAN 编程接口

xeomai rtcan编程接口与普通Linux can编程无异，均为posix socket接口，简单总结如下。

头文件

shell 复制代码

#include <rtdm/can.h>

核心函数接口
(1) 接收端：

socket(PF_CAN, SOCK_RAW, CAN_RAW); //创建socket
namecpy(ifr.ifr_name, "rtcan0"); //告诉驱动can接口的名字
ret = ioctl(s, SIOCGIFINDEX, &ifr); //获取驱动的接口index
setsockopt(s, SOL_CAN_RAW, CAN_RAW_ERR_FILTER, &err_mask, sizeof(err_mask)); //如果需要过滤设置过滤规则
recv_addr.can_family = AF_CAN;
recv_addr.can_ifindex = ifr.ifr_ifindex; //设置CAN 地址族
bind(s, (struct sockaddr *)&recv_addr, sizeof(struct sockaddr_can)); //绑定
recvmsg(s, &msg, 0); //接收数据

(2) 发送端：

socket(PF_CAN, SOCK_RAW, CAN_RAW); //创建socket
ioctl(s, SIOCGIFINDEX, &ifr); //获取驱动接口index
namecpy(ifr.ifr_name, "rtcan0"); //告诉驱动接口名字
to_addr.can_family = AF_CAN; //设置CAN 地址族

to_addr.can_ifindex = ifr.ifr_ifindex;
setsockopt(s, SOL_CAN_RAW, CAN_RAW_FILTER, NULL, 0); //设置过滤规则
bind(s, (struct sockaddr *)&to_addr, sizeof(to_addr)); //绑定
send(s, (void *)&frame, sizeof(can_frame_t), 0); //发送数据

接口函数	功能描述	关键参数 / 注意事项
`socket(PF_CAN, SOCK_RAW, CAN_RAW)`	创建 RT-CAN 通信 socket（实时 socket，区别于 Linux 普通 socket）	- `PF_CAN`：CAN 协议族（固定值）； - `SOCK_RAW`：原始套接字（直接操作 CAN 帧）； - `CAN_RAW`：RAW 模式（支持标准 / 扩展 ID）
`ioctl(sock, SIOCGIFINDEX, &ifr)`	获取 CAN 网卡的接口索引（绑定 socket 需用索引，而非网卡名）	- `SIOCGIFINDEX`：IO 控制命令，用于获取网卡索引； - `struct can_ifreq ifr`：存储网卡名和索引，需先赋值`ifr.ifr_name`（如 "can0"）
`setsockopt(sock, SOL_CAN_RAW, CAN_RAW_FILTER, ...)`	配置 CAN 接收过滤规则（仅接收指定 ID 的 CAN 帧）	- 接收端：需传入`struct can_filter`数组（指定`can_id`和`can_mask`，如仅接收 ID=0x1 的帧）； - 发送端：可传入`NULL`禁用过滤（仅发送，不接收）
`bind(sock, (struct sockaddr*)&addr, sizeof(addr))`	将 socket 绑定到指定 CAN 接口（通过接口索引关联）	- `struct sockaddr_can addr`：CAN 地址结构，需赋值`addr.can_family=AF_CAN`和`addr.can_ifindex`（接口索引）
`send(sock, &frame, sizeof(struct can_frame), 0)`	发送 CAN 帧（实时发送，无阻塞）	- 需传入`struct can_frame`（CAN 帧结构，包含 ID、数据长度、数据）； - 返回值：成功返回帧长度，失败返回 - 1（如`EBADF`表示 socket 无效）
`recv(sock, &frame, sizeof(struct can_frame), 0)`	接收 CAN 帧（实时接收，无阻塞）	- 功能与`send`对应，接收后`frame`存储收到的 CAN 帧数据； - 返回值：同`send`，失败返回 - 1
`close(sock)`	关闭 RT-CAN socket，释放资源	- 需在程序退出或线程终止时调用，避免资源泄漏；- 信号处理（如`SIGINT`）中需主动关闭 socket

关键数据结构

数据结构	用途	核心成员
`struct can_frame`	表示一个完整的 CAN 帧（发送 / 接收的最小单位）	- `can_id`：CAN 标识符（标准 ID 11 位 / 扩展 ID 29 位，可带`CAN_EFF_FLAG`等标志）； - `can_dlc`：数据长度（0-8 字节，符合 CAN 2.0 标准）； - `data[8]`：CAN 帧数据（最多 8 字节）
`struct can_ifreq`	用于 IO 控制（获取 CAN 接口索引）	- `ifr_name[IFNAMSIZ]`：CAN 网卡名（如 "can0"、"can1"）； - `ifr_ifindex`：输出参数，存储获取到的接口索引
`struct sockaddr_can`	CAN socket 的地址结构（绑定 socket 时使用）	- `can_family`：地址族，固定为`AF_CAN`； - `can_ifindex`：CAN 接口索引（通过`ioctl`获取）； - （可选）`can_addr`：预留字段，通常无需赋值
`struct can_filter`	CAN 接收过滤规则（筛选指定 ID 的帧）	- `can_id`：目标 CAN ID（如 0x1）； - `can_mask`：掩码（如 0x3FF，仅匹配`can_id`的有效位，0 表示不关心）

五、CAN 常见问题排查

以下来及rk官方指南《Rockchip_Developer_Guide_Can_CN.pdf》。

1. 无法收发回环模式测试：

启动can后，io输入命令开启回环自测（基地址根据实际dts启动的can配置）：

shell 复制代码

io -4 0xff600000 0x8415

注：rk3562 CAN外设地址为CAN0 FF600000、CAN1 FF610000。

回环模式下，rtcansend后rtcanrec可以接收，说明控制器工作正常。这种状态下，只要检查：IOMUX是否正确；硬件连接是否正确；终端120欧姆电阻有没有接入；转换芯片是否正常。

2. 概率性不能收发

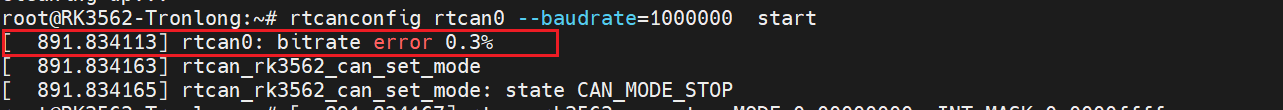

先确认比特率是否是精准的，在使用rtcanconfig命令配置rtcan波特率时，可以看到rtcan当前的实际比特率以及配置信息。如果比特率偏差会造成收发异常，需要根据比特率调整输入时钟，以分到精准的比特率。

附：Linux CAN 通信测试工具 (非xenomai rtcan)

canutils是常用的CAN通信测试工具包，内含 5 个独立的程序：canconfig、candump、canecho、cansend、cansequence。这几个程序的功能简述如下：

canconfig 用于配置 CAN 总线接口的参数，主要是波特率和模式。

candump 从 CAN 总线接口接收数据并以十六进制形式打印到标准输出，也可以输出到指定文件。

canecho 把从 CAN 总线接口接收到的所有数据重新发送到 CAN 总线接口。

cansend 往指定的 CAN 总线接口发送指定的数据。

cansequence 往指定的 CAN 总线接口自动重复递增数字，也可以指定接收模式并校验检查接收的递增数字。

ip CAN波特率、功能等配置。注意：busybox里也有集成了ip工具，但busybox里的是阉割版本。不支持CAN的操作。故使用前请先确定ip命令的版本（iproute2）。

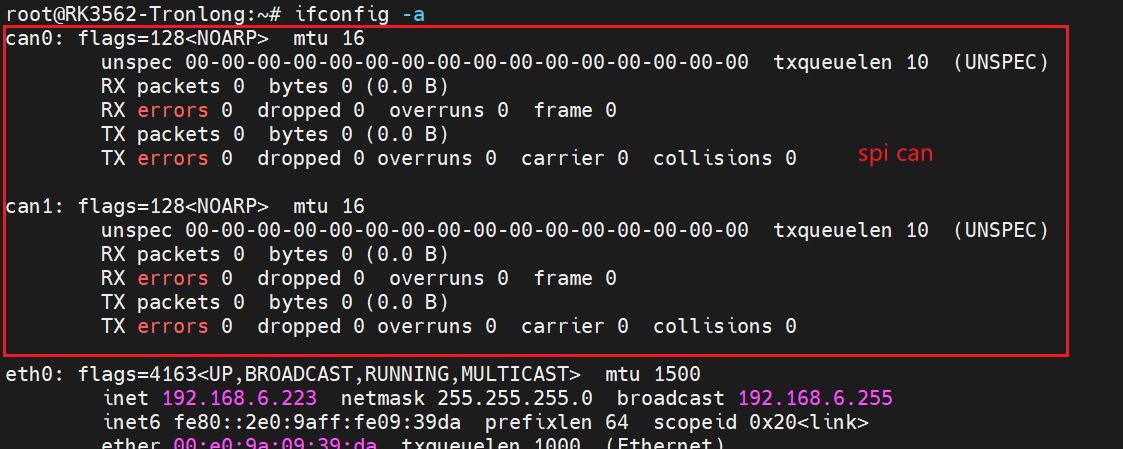

查询当前网络设备
shell 复制代码
```
ifconfig -a
```
CAN启动

关闭CAN:
shell 复制代码
```
ip link set can0 down
```
设置比特率500KHz:
shell 复制代码
```
ip link set can0 type can bitrate 500000
```
打印can0信息:
shell 复制代码
```
ip -details -statistics link show can0
```
启动CAN:
shell 复制代码
```
ip link set can0 up
```
CAN发送

发送（标准帧,数据帧,ID:123,date:DEADBEEF）:
shell 复制代码
```
cansend can0 123#DEADBEEF
```
发送（标准帧,远程帧,ID:123）:
shell 复制代码
```
cansend can0 123#R
```
发送（扩展帧,数据帧,ID:00000123,date:DEADBEEF）:
shell 复制代码
```
cansend can0 00000123#12345678
```
发送（扩展帧,远程帧,ID:00000123）:
shell 复制代码
```
cansend can0 00000123#R
```
CAN接收

开启打印，等待接收:
shell 复制代码
```
candump can0
```
附：CAN 比特率和采样点计算

目前CAN架构根据输入频率和比特率自动计算。采样点的规则按照CIA标准协议：
c 复制代码
```
/*kernel/drivers/can/rtcan_raw_dev.c*/
/* Use CIA recommended sample points */
    if (bitrate > 800000)
        sampl_pt = 750;
    else if (bitrate > 500000)
        sampl_pt = 800;
    else
        sampl_pt = 875;
```
比特率计算公式（详细原理可以百度，这里只介绍芯片配置相关）：
shell 复制代码
```
BitRate = clk_can / (2 * (brq + 1) / ((tseg2 + 1) + (tseg1 + 1) + 1))
```
复制代码
```
Sample = (1 + (tseg1 + 1)) / (1 + (tseg1 + 1) + (tseg2 + 1))
```
brq、tseg1、tseg2 见CAN的TRM中BITTIMING寄存器。

附：开源canopen协议栈

canfestival是一个成熟且知名的canopen协议栈，支持单片机，Windows，linux，xenomai，vxwroks等多个平台，详见官网 https://canfestival.org/code

参考文档

https://www.cnblogs.com/wsg1100/p/12833126.html#12--查看实时核信息
https://doc.xenomai.org/v3/html/man1/rtcanconfig/index.html
https://doc.xenomai.org/v3/html/man1/rtcansend/index.html
https://doc.xenomai.org/v3/html/man1/rtcanrecv/index.html
创龙tlrk3562-EVM《评估板测试手册 .pdf》
rk官方指南《Rockchip_Developer_Guide_Can_CN.pdf》

xenomai3实时CAN(rtcan)使用说明-基于rk3562

RK3562 xenomai实时CAN使用说明

文章目录

一、实时CAN驱动

1. RTCAN DTS节点配置

2. 内核配置

3. 驱动文件

二、xenomai CAN工具介绍

1. rtcanconfig

2. rtcansend/rtcanrecv

3. can_rtt

4. /proc/rtcan目录

/proc/rtcan/version

/proc/rtcan/devices

/proc/rtcan/rtcanX

sockets

三、xenomi CAN通信测试

1. 加载驱动

2. 查看can设备信息

3. 配置 CAN 接口

4. CAN 与 CAN 通信

5. CAN RTT测试

四、RTCAN 编程接口

五、CAN 常见问题排查

1. 无法收发回环模式测试：

2. 概率性不能收发

附：Linux CAN 通信测试工具 (非xenomai rtcan)

附：CAN 比特率和采样点计算

附：开源canopen协议栈

参考文档
