0. 前言

双目立体视觉通过模拟人眼视觉原理，以两台相机获取同一场景的左右视图，进而计算视差并转换为深度信息，实现对三维空间的感知。无论是机器人导航、增强现实，还是工业测量与无人驾驶，准确而实时的深度估计都是核心需求。本文从最基础的视差图计算切入，结合相机标定与立体校正，用半全局匹配 (StereoSGBM) 并辅以 WLS 滤波优化性能；随后借助重投影矩阵生成三维点云与深度图；最后构建交互式测距系统，支持点击任意像素获取精确世界坐标。

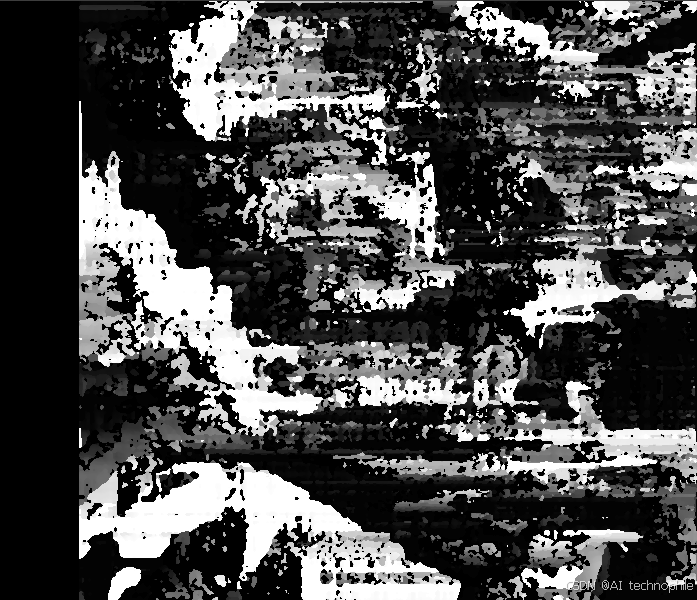

1. 视差图计算

在双目视觉系统中，视差图是立体匹配的第一步。它反映了同一物体在左右图像中的位置偏移(视差)。视差越小，物体越远。OpenCV 提供了高质量的 StereoSGBM 算法，它通过局部代价聚合生成稠密视差图，并支持多参数调整来优化性能。

1.1 实现过程

StereoSGBM 参数
- minDisparity：最小视差值，通常设为 0
- numDisparities：视差搜索范围(必须为 16 的倍数)
- blockSize：匹配块大小，越大抗噪声越好但精度下降
- P1/P2：平滑处理参数，控制视差变化的惩罚力度
- mode：三路 SGBM 模式提高速度和质量
视差计算
- stereo.compute 返回带有四倍放大(以整数形式存储)的视差，需要除以 16 转为真实值
可视化
- 用 normalize 将视差映射到 0--255 灰度范围，再转为 uint8 显示

python 复制代码

import cv2
import numpy as np

# 功能：读取左右图像，计算并显示视差图
imgL = cv2.imread('left.jpeg', cv2.IMREAD_GRAYSCALE)
imgR = cv2.imread('right.jpeg', cv2.IMREAD_GRAYSCALE)

# 1. 创建 StereoSGBM 对象
min_disp = 0
num_disp = 16*5  # 必须是16的倍数
block_size = 5
stereo = cv2.StereoSGBM_create(
    minDisparity=min_disp,
    numDisparities=num_disp,
    blockSize=block_size,
    P1=8*3*block_size**2,
    P2=32*3*block_size**2,
    mode=cv2.STEREO_SGBM_MODE_SGBM_3WAY
)

# 2. 计算视差
disp = stereo.compute(imgL, imgR).astype(np.float32) / 16.0

# 3. 归一化并显示
disp_vis = cv2.normalize(disp, None, 0, 255, cv2.NORM_MINMAX)
disp_vis = np.uint8(disp_vis)
cv2.imshow('Disparity', disp_vis)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键函数解析：

cv2.StereoSGBM_create(...)：创建半全局立体匹配器
stereo.compute(left, right)：计算视差图(以 fixed-point 形式)
cv2.normalize(src, dst, alpha, beta, norm_type)：归一化图像便于显示

1.2 优化思路

相机标定和立体校正：先用 stereoRectify 得到校正映射，将左右图像对齐，再计算视差，消除极线倾斜产生的误差
子像素视差精度：在 SGBM 参数中启用 disp12MaxDiff 和更细的 numDisparities，获取更平滑的视差
WLS 滤波：用 cv2.ximgproc.createDisparityWLSFilter 对原始视差做后处理，抑制噪点并保留边缘

python 复制代码

import cv2
import numpy as np

# 功能：标定后校正、SGBM + WLS 滤波生成高质量视差图
# 1. 加载左右图及标定数据
imgL = cv2.imread('left.jpg', cv2.IMREAD_GRAYSCALE)
imgR = cv2.imread('right.jpg', cv2.IMREAD_GRAYSCALE)
# 假设已用 cv2.stereoCalibrate 得到如下参数
# 相机矩阵、畸变系数、旋转R和平移T
K1, D1, K2, D2 = ...  # Nx3x3, Nx1
R, T = ..., ...
h, w = imgL.shape

# 2. 立体校正与映射
R1, R2, P1, P2, Q, _, _ = cv2.stereoRectify(K1, D1, K2, D2, (w,h), R, T)
map1x, map1y = cv2.initUndistortRectifyMap(K1, D1, R1, P1, (w,h), cv2.CV_32FC1)
map2x, map2y = cv2.initUndistortRectifyMap(K2, D2, R2, P2, (w,h), cv2.CV_32FC1)
rectL = cv2.remap(imgL, map1x, map1y, cv2.INTER_LINEAR)
rectR = cv2.remap(imgR, map2x, map2y, cv2.INTER_LINEAR)

# 3. SGBM 参数调优
min_disp = 0; num_disp = 16*8
stereo = cv2.StereoSGBM_create(
    minDisparity=min_disp,
    numDisparities=num_disp,
    blockSize=5,
    P1=8*3*5**2,
    P2=32*3*5**2,
    disp12MaxDiff=1,
    uniquenessRatio=10,
    speckleWindowSize=100,
    speckleRange=32,
    mode=cv2.STEREO_SGBM_MODE_SGBM_3WAY
)
dispL = stereo.compute(rectL, rectR).astype(np.float32)/16.0
# 同时计算右视差用于 WLS
stereoR = cv2.ximgproc.createRightMatcher(stereo)
dispR = stereoR.compute(rectR, rectL).astype(np.float32)/16.0

# 4. WLS 滤波
wls = cv2.ximgproc.createDisparityWLSFilter(matcher_left=stereo)
wls.setLambda(8000)
wls.setSigmaColor(1.5)
dispWLS = wls.filter(dispL, rectL, None, dispR)

# 5. 可视化
disp_vis = cv2.normalize(dispWLS, None, 0, 255, cv2.NORM_MINMAX)
disp_vis = np.uint8(disp_vis)
cv2.imshow('Disparity WLS', disp_vis)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键函数解析：

cv2.stereoRectify(...)：计算校正映射所需的 R1, R2, P1, P2 和重投影矩阵 Q
cv2.initUndistortRectifyMap(...) + remap：生成并应用校正映射，消除畸变并对准极线
disp12MaxDiff, uniquenessRatio, speckleWindowSize：控制视差一致性与噪点过滤
cv2.ximgproc.createRightMatcher：生成右视差匹配器，供 WLS 使用
cv2.ximgproc.createDisparityWLSFilter：WLS 滤波器，setLambda & setSigmaColor 调节平滑强度与边缘保留

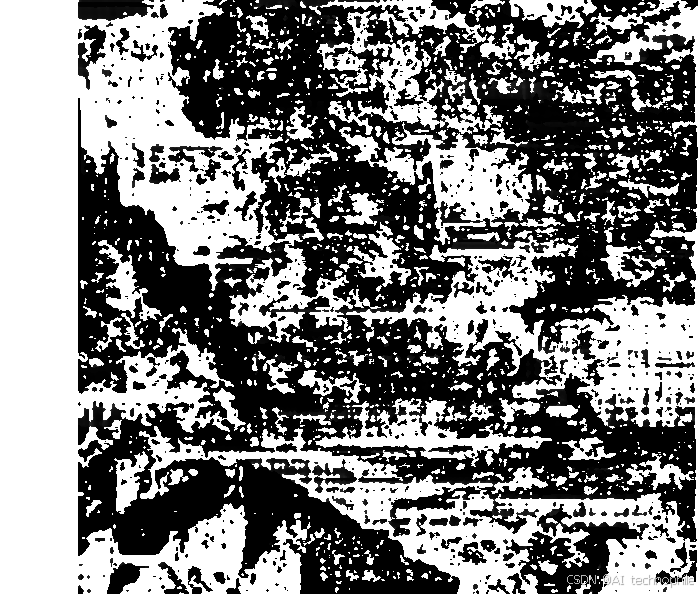

2. 深度图生成

获取了视差图后，我们可以借助相机重投影矩阵 Q，将每个像素的视差信息转换为世界坐标系下的深度值( Z 值)。这一步是从图像空间走向真实三维的关键。

2.1 实现过程

相机内参与基线
- focal_length：相机焦距(像素)
- baseline：左右摄像头间物理距离(米)
深度计算公式
Z = f × B d Z=\frac{f×B}d Z=df×B
其中 Z Z Z 为深度， f f f 为焦距， B B B 为基线， d d d 为视差
防止除零
将非正视差阈值后置为小正值，避免无穷深度

关键函数解析：

NumPy 数组直接运算：depth = (f*B)/disp
disp[disp <= 0] = ε：用小常数替代无效视差
cv2.normalize：深度到灰度映射。

2.2 优化思路

Q 矩阵重投影：直接用 cv2.reprojectImageTo3D 一步获得三维点云，无需手工除以视差
按有效视差掩码处理：只对有效 (>0) 的视差像素进行重投影，剔除噪点
点云滤波：使用 NumPy 或 Open3D 对生成的点云做统计滤波，移除远/近异常值

python 复制代码

import cv2
import numpy as np

# 功能：利用 Q 矩阵重投影，直接生成深度及点云
# 1. 重投影到 3D
points_3D = cv2.reprojectImageTo3D(dispWLS, Q)  # 返回 (h,w,3) 浮点坐标

# 2. 创建有效掩码，去除无效视差
mask = (dispWLS > dispWLS.min()) & (dispWLS < num_disp)
valid_points = points_3D[mask]

# 3. 简单统计滤波：剔除 z 距离异常的点
z = valid_points[:, 2]
z_med = np.median(z)
z_std = z.std()
keep = np.abs(z - z_med) < 2*z_std
filtered_points = valid_points[keep]

# 4. 可视化深度图与点云示意
depth = points_3D[:,:,2]
depth_vis = cv2.normalize(depth, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
cv2.imshow('Depth from Q', depth_vis)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键函数解析：

cv2.reprojectImageTo3D(disp, Q)：使用重投影矩阵 Q，一步将视差图转为三维点云
NumPy 掩码 mask：仅对有效视差像素生成 3D 点，去除噪声与无效区域
统计滤波：用中值与标准差剔除远近异常点，保证点云质量

3. 双目测距系统

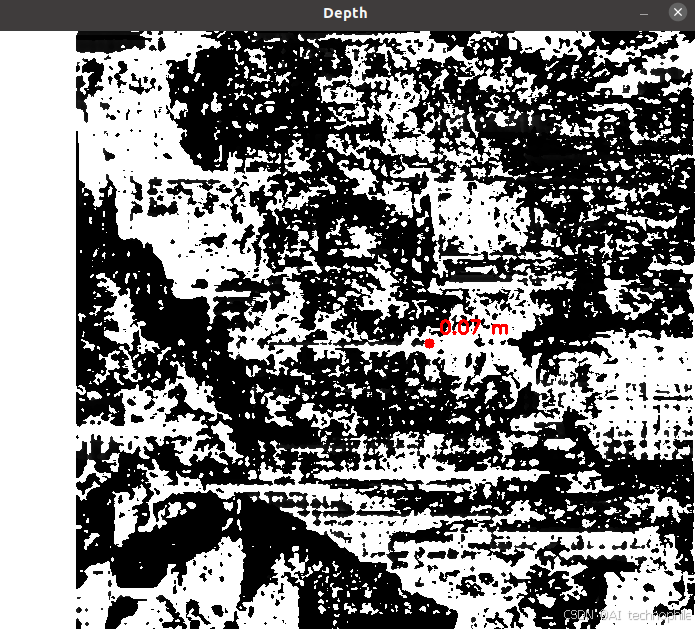

在工程应用中，我们常常需要获取某一点到相机的实际距离。借助前面生成的三维点云，我们可以轻松实现一个交互式系统，只需鼠标点击即可获取目标坐标与深度。

3.1 实现过程

鼠标回调
setMouseCallback 捕获鼠标左键点击，记录坐标
点击定位与距离显示
在显示窗口用红点标出点击位置，并在其旁绘制深度数值(米)
循环显示
每帧更新圈点与文字，直观交互测距体验

python 复制代码

import cv2
import numpy as np

# 功能：点击深度图任意点，输出该点到摄像头的距离
clicked_point = None

def on_mouse(event, x, y, flags, param):
    global clicked_point
    if event == cv2.EVENT_LBUTTONDOWN:
        clicked_point = (x, y)

# 1. 读取并准备视差与深度
focal_length = 0.8  # 以像素为单位（fx）
baseline = 0.1      # 基线，单位：米

imgL = cv2.imread('left.jpeg', cv2.IMREAD_GRAYSCALE)
imgR = cv2.imread('right.jpeg', cv2.IMREAD_GRAYSCALE)

# 1. 创建 StereoSGBM 对象
min_disp = 0
num_disp = 16*5  # 必须是16的倍数
block_size = 5
stereo = cv2.StereoSGBM_create(
    minDisparity=min_disp,
    numDisparities=num_disp,
    blockSize=block_size,
    P1=8*3*block_size**2,
    P2=32*3*block_size**2,
    mode=cv2.STEREO_SGBM_MODE_SGBM_3WAY
)

# 2. 计算视差
disp = stereo.compute(imgL, imgR).astype(np.float32) / 16.0
# 1. 避免除零
disp[disp <= 0] = 0.1

# 2. 计算深度
depth = (focal_length * baseline) / disp  # 深度单位：米

# 2. 可视化深度图
depth_vis = cv2.normalize(depth, None, 0, 255, cv2.NORM_MINMAX)
depth_vis = np.uint8(depth_vis)
cv2.namedWindow('Depth')
cv2.setMouseCallback('Depth', on_mouse)

while True:
    display = cv2.cvtColor(depth_vis, cv2.COLOR_GRAY2BGR)
    if clicked_point:
        x, y = clicked_point
        Z = depth[y, x]
        cv2.circle(display, (x, y), 5, (0,0,255), -1)
        cv2.putText(display, f"{Z:.2f} m", (x+10, y-10),
                    cv2.FONT_HERSHEY_SIMPLEX, 0.6, (0,0,255), 2)
    cv2.imshow('Depth', display)
    if cv2.waitKey(30) & 0xFF == 27:
        break

cv2.destroyAllWindows()

关键函数解析：

cv2.setMouseCallback(win, func)：为窗口绑定鼠标事件
cv2.EVENT_LBUTTONDOWN：鼠标左键按下事件
cv2.putText(img, text, org, font, fontScale, color, thickness)：在图像上绘制文字

3.2 优化思路

三维坐标输出：点击深度图时，不仅显示 z 深度，还输出 x、y、z 世界坐标
子像素插值：在深度图上点击浮点坐标时，用双线性插值获取更细腻的深度值

python 复制代码

import cv2
import numpy as np

clicked_pt = None
pt3d = None

def on_mouse(event, x, y, flags, param):
    global clicked_pt, pt3d
    if event == cv2.EVENT_LBUTTONDOWN:
        clicked_pt = (x, y)
        # 双线性插值深度
        fx, fy = x, y
        if 0 < fx < w-1 and 0 < fy < h-1:
            x0, y0 = int(fx), int(fy)
            dx, dy = fx-x0, fy-y0
            # 插值
            z00 = points_3D[y0,   x0,   2]
            z01 = points_3D[y0,   x0+1, 2]
            z10 = points_3D[y0+1, x0,   2]
            z11 = points_3D[y0+1, x0+1, 2]
            z = (z00*(1-dx)*(1-dy)+z01*dx*(1-dy)+z10*(1-dx)*dy+z11*dx*dy)
            # 插值 x,y
            x_world = (points_3D[y0, x0, 0]*(1-dx)*(1-dy) + ... )
            y_world = (points_3D[y0, x0, 1]*(1-dx)*(1-dy) + ... )
            pt3d = (x_world, y_world, z)

# 假设 dispWLS, Q 已计算，points_3D 也已重投影
h, w = dispWLS.shape
depth_vis = cv2.normalize(points_3D[:,:,2], None, 0,255,cv2.NORM_MINMAX).astype(np.uint8)
cv2.namedWindow('Measure')
cv2.setMouseCallback('Measure', on_mouse)

while True:
    frame = cv2.cvtColor(depth_vis, cv2.COLOR_GRAY2BGR)
    # 绘制信息面板
    if pt3d:
        info += f"  X:{pt3d[0]:.2f} Y:{pt3d[1]:.2f} Z:{pt3d[2]:.2f}m"
        cv2.circle(frame, clicked_pt, 5, (0,0,255), -1)
    cv2.rectangle(frame, (5,5),(300,30),(0,0,0),-1)
    cv2.putText(frame, info, (10,25), cv2.FONT_HERSHEY_SIMPLEX, 0.6, (0,255,0),2)

    cv2.imshow('Measure', frame)
    if cv2.waitKey(1)&0xFF==27: break

cv2.destroyAllWindows()

关键函数解析：

双线性插值：在非整点位置准确取深度与世界坐标，提高点击测距精度
信息面板：实现半透明叠加，增强交互体验

小结

在本文中，介绍了双目立体视觉的完整流程：相机标定与图像校正确保左右图像的极线对准；StereoSGBM 与 WLS 滤波为视差图提供高质量输入；重投影矩阵 Q 让三维坐标重构变得简单易行；交互式测距系统则将这些算法集成于一体，实现了对场景中任意点的实时距离查询。
