STM32 外设驱动模块:DHT11温湿度传感器模块

在如今的电子产品和智能设备中,温湿度的监测变得越来越重要,无论是智能家居、农业环境,还是工业控制系统。今天,我要为大家介绍一款性价比高、非常适合入门学习的温湿度传感器------DHT11模块。

一、模块应用背景

DHT11不仅是学习和开发的好帮手,它的应用领域也非常广泛:

  • 教育与创客领域:对于学生来说,DHT11是一个理想的教学工具,通过它学习传感器的基本工作原理,理解数字传感器的通讯协议。而创客们也可以用它来做一些低成本的项目。
  • 智能家居与生活环境检测:它可以用于智能空调、风扇、加湿器的控制,也能对室内温湿度进行监控。
  • 农业:在温室种植中,DHT11能够实时监测环境的温湿度,为作物生长提供重要参考。
  • 工业与仓储:在一些需要温湿度控制的环境下,DHT11模块能够为仓储管理提供辅助检测数据。

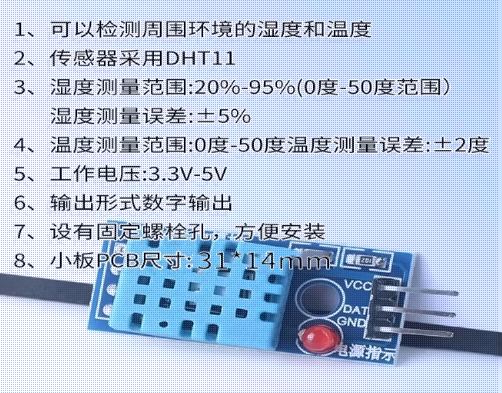

二、模块概述

DHT11是一款集成了温度和湿度检测功能的传感器,定位于入门级、低成本的数字温湿度传感器,旨在满足基本的环境监测需求,特别适合电子爱好者、学生和原型开发者。

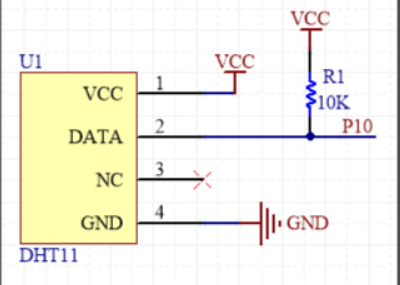

引脚定义:

  • VCC (或 VDD):供电引脚,接3.3V至5.5V直流电源,通常接5V。
  • DATA (或 S):串行数据输入/输出引脚,用于与微控制器进行通信。
  • NC:空引脚,内部无连接,不起作用。
  • GND:接地引脚。

工作原理:

DHT11的核心原理是结合电阻式湿度传感器和负温度系数热敏电阻(NTC)来分别测量湿度和温度。具体的工作流程如下:

  1. 上电初始化:模块上电后需要1-2秒的稳定时间。
  2. 微控制器发送开始信号:微控制器将DATA线拉低至少18毫秒,然后释放,等待DHT11响应。
  3. DHT11响应信号:DHT11拉低DATA线80毫秒,再拉高80微秒,表示准备发送数据。
  4. 数据传输:DHT11通过单总线协议输出40位数据,包含湿度整数、湿度小数、温度整数、温度小数和校验和等。

关键性参数:

  • 湿度测量范围:20% ~ 90% RH
  • 湿度测量精度:±5% RH
  • 温度测量范围:0℃ ~ 50℃
  • 温度测量精度:±2℃
  • 分辨率:湿度1% RH,温度1℃
  • 采样周期:不小于2秒
  • 供电电压:3.3V ~ 5.5V DC

特点:

  • 成本极低:这是它最大的优势,非常适合低预算和大规模部署的项目。
  • 数字输出:内置模数转换器(ADC),输出数字信号,抗干扰能力强,接口简单。
  • 接口简单:使用单总线协议,微控制器只需一个I/O引脚即可进行通信。
  • 集成模块:通常模块已完成校准,外部电路也已集成,使用非常方便。
  • 功耗低:测量时电流约为2.5mA,待机时功耗更低。

缺点:

  • 精度较低:±5%的湿度精度和±2℃的温度精度适用于大多数入门级项目,但在要求高精度的场合不够理想。
  • 测量范围窄:无法测量低于0℃或高于50℃的环境,湿度也有限制(<20% RH 和 >90% RH不可测量)。
  • 响应速度慢:至少2秒的采样周期意味着它无法适应快速变化的环境。
  • 长期稳定性一般:与更贵的传感器相比,它的长期漂移可能较大,适合非关键应用。

对比:

  • DHT11 vs DHT22 (AM2302):DHT22精度更高,适合对精度有要求的场合,而DHT11更适合预算有限的入门级项目。
  • DHT11 vs SHT3x / BME280:这些传感器在精度、稳定性、响应速度方面远超DHT11,适合高端设备、气象站等专业应用。

三、接线图

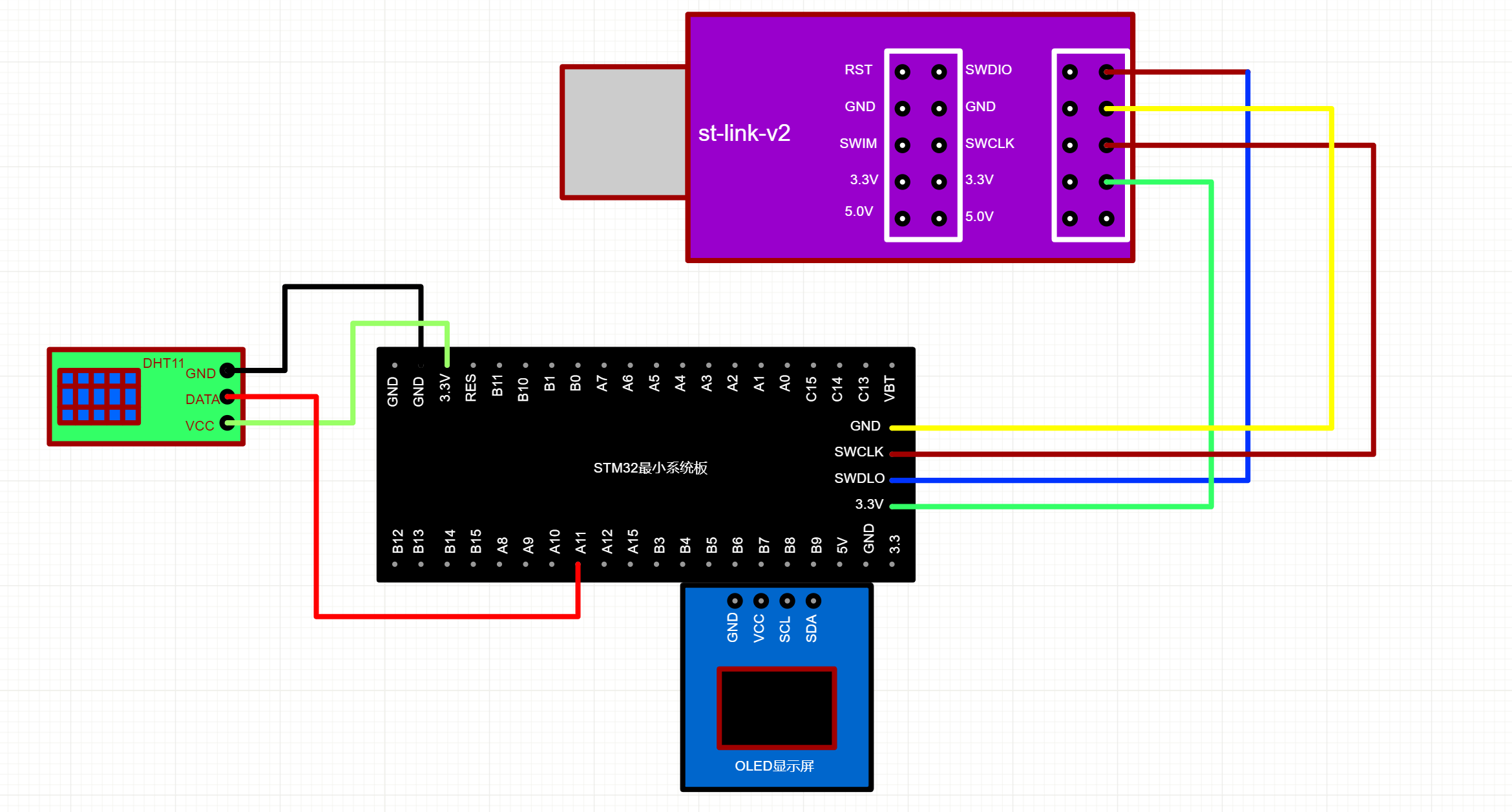

接线非常简单,下面是DHT11与STM32微控制器的接线示意图:

  • VCC 接STM32的VCC
  • GND 接STM32的GND
  • DATA 接STM32的A11引脚。

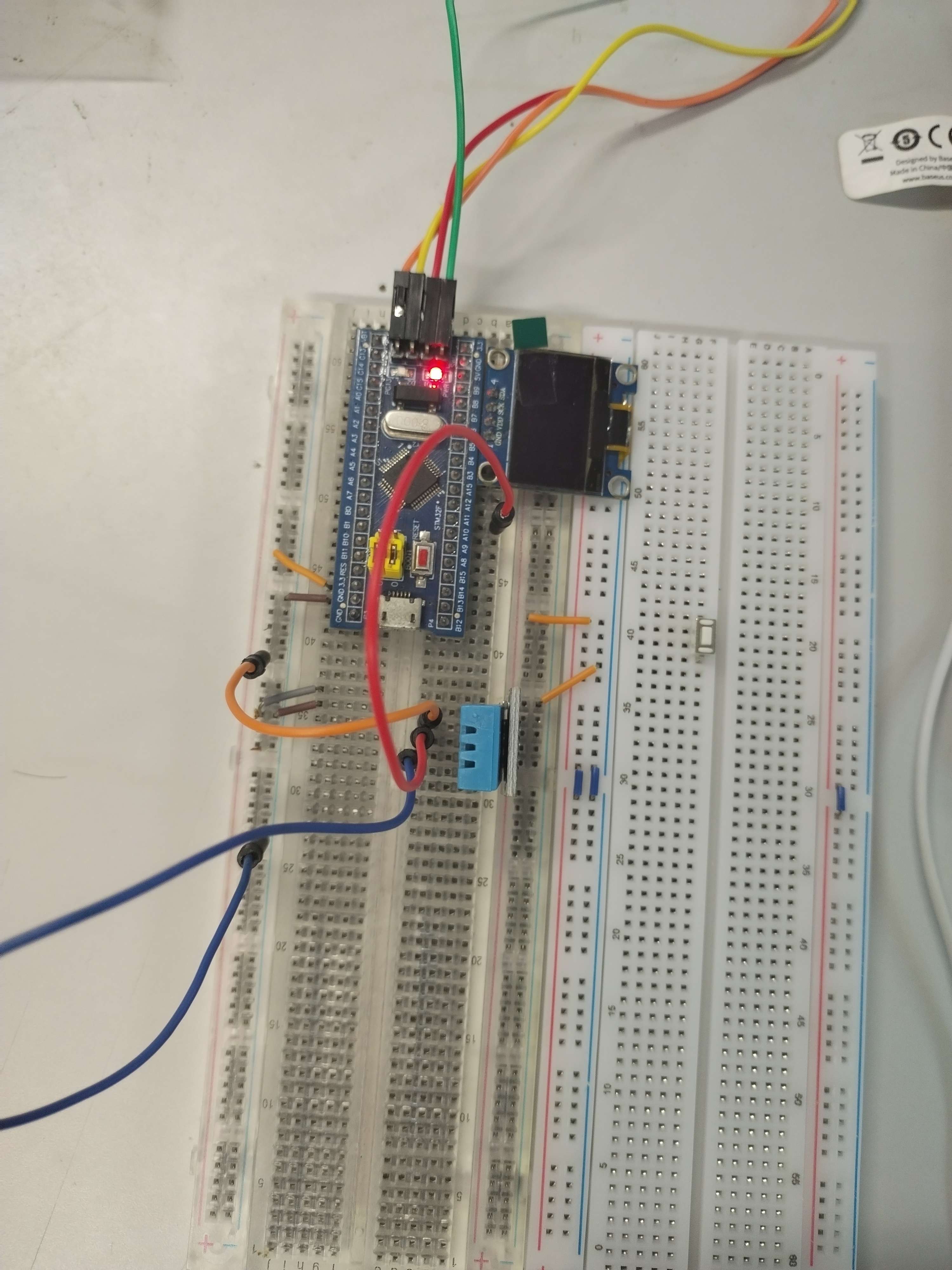

实物接线图:

总结:

DHT11模块是一款非常适合入门学习的温湿度传感器,凭借其低廉的价格和易用的特性,广泛应用于各种场景,尤其适合初学者和教育项目。虽然它的精度和响应速度不如一些高端传感器,但对于大多数基础应用来说已经足够使用。如果你是刚接触传感器技术的朋友,DHT11无疑是一个非常好的选择!
