xilinx的vivado工具综合一直转圈圈,卡死后如何解决?

Vivado 综合卡死 (Running synth_design) 问题排查与解决步骤

问题描述

在进行 BD (Block Design) 设计或常规 FPGA 开发时，生成 Bitstream 或进行综合（Synthesis）过程中，Vivado 界面一直显示 Running synth_design 并伴随圆圈转动，长时间无响应，且可能未生成报错信息。

第一阶段：常规排查（日志与资源）

如果界面卡住，首先需要确认是"真卡死"还是"正在处理复杂逻辑"。

查看日志文件（最重要）

界面虽然无响应，但后台往往还在运行。查看方式：Vivado 界面下方的 Tcl Console 窗口。工程目录下的日志文件：project_name.runs/synth_1/runme.log。

关键观察点：停在 Elaborating design：RTL 代码读取、参数传递或文件索引有问题。停在 Cross Boundary and Area Optimization：代码逻辑过于复杂，或存在组合逻辑环路，导致综合器陷入死循环计算。
检查计算机资源 (RAM)

综合过程极其消耗内存。检查方法：打开任务管理器 (Windows) 或 htop (Linux)。

原因：如果物理内存使用率达到 95%-100%，系统会频繁读写虚拟内存 (Swap)，导致处理速度下降数百倍，表现为"假死"。

解决：关闭不必要的软件，增加物理内存条，或优化代码以减小设计规模。
检查代码逻辑隐患

如果资源充足且日志停滞，通常是代码中存在"逻辑坑"：

组合逻辑环路 (Combinatorial Loop)：例如 assign a = b; assign b = a;，导致综合器无限尝试解环。

死循环：always 或 generate 块中的 for 循环终止条件错误，导致无限展开。

意外锁存器 (Latches)：复杂状态机推断出大量锁存器，导致时序分析时间指数级增加。

巨型逻辑锥：巨大的 Mux 或无流水的复杂运算链，优化耗时极长。

第二阶段：常规排查（日志与资源）

"软复位"工程Vivado 的缓存文件可能已损坏。点击右上角 Cancel 强行停止。菜单栏选择 Flow -> Reset Runs -> Reset Synthesis Runs。关闭 Vivado，进入工程文件夹，删除 .Xil 和 .cache 文件夹（建议先备份）。重启 Vivado 重新运行。
更改综合策略 (Strategy)

针对超大设计，标准优化可能过慢。

操作：Project Manager -> Settings -> Synthesis -> 将 Strategy 改为 Flow_RuntimeOptimized（运行时间优化）。

注：如果此方法无效，通常说明问题不在优化时间上，而在于环境或逻辑错误。
建立全新的综合/布线路径 (New Runs)

摆脱旧有的综合路径缓存干扰。

点击 Create New Runs，生成新的综合 (Synthesis) 和布线 (Implementation) 任务。

添加综合步骤。添加布线步骤，并激活 (Activate) 这条新的策略路径进行编译。

第三阶段：深度修复（无日志/进程僵死/脚本错误）

适用场景：界面转圈，工程目录下没有生成 runme.log，或者日志文件为空。

7.1.强制清理僵死进程

强制关闭：打开任务管理器，结束 vivado.exe，以及所有名为 loader.exe 或 rdi_... 的进程。

清理锁文件：进入 project.runs/synth_1/ 目录。删除扩展名为 .rst 的文件（例如 .vivado.begin.rst 和 .Vivado_Synthesis.queue.rst）。原理：这些是进程锁，不删除会导致 Vivado 误判旧进程仍在运行。

重置状态：重启 Vivado，执行 Reset Synthesis Runs。

7.2.手动运行脚本"侦破"报错（核心调试手段）

绕过 GUI 界面，直接调用底层脚本查看真实报错。在 project.runs/synth_1/ 目录下找到 runme.bat。不要双击。在空白处 Shift + 右键，选择"在此处打开 Powershell 窗口"或"命令提示符"。

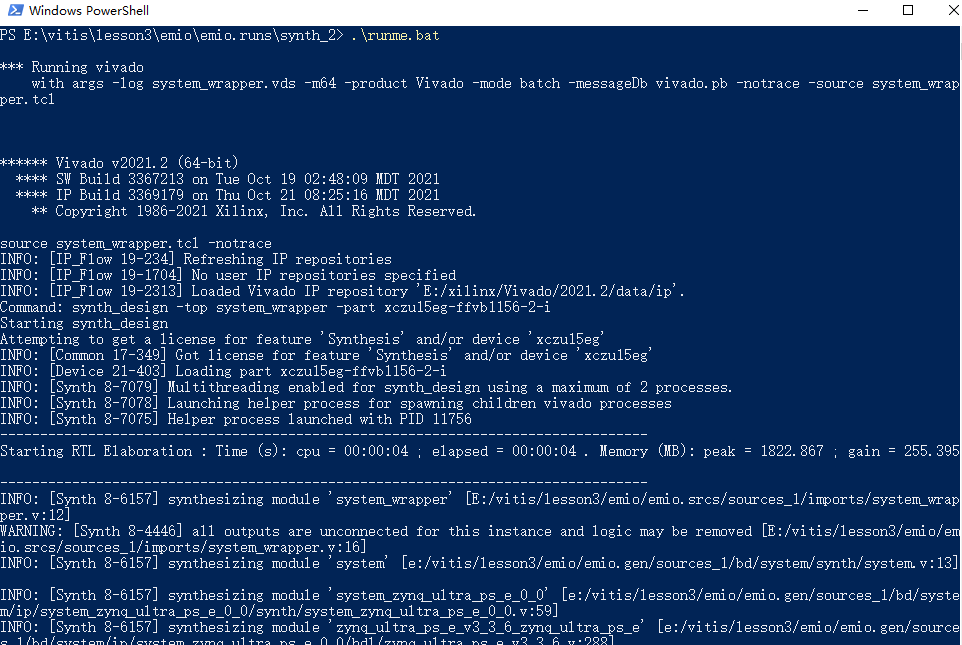

输入命令 .\runme.bat 并回车。（我出现的情况）

观察输出结果：如果提示路径错误：检查文件名是否包含中文或非法字符。如果提示 License 错误：检查许可证服务。如果提示 JScript/CScript 错误（如下文所述），请执行 7.3 的修复。

7.3.JScript 组件修复（核心解决方案）

故障现象：手动运行脚本时报错，或界面无日志卡死。根本原因：Windows 系统环境问题。Vivado 依赖 Windows 脚本宿主 (CScript) 执行 .js 文件 (如 rundef.js)。如果系统的 .js 文件关联或 JScript 引擎注册被破坏（常见于安装编辑器、IDE 或杀毒软件后），Vivado 将无法启动综合脚本并无限等待。
复制代码
```
  重新注册 JScript 组件（最推荐，成功率最高） 在 Windows 搜索栏输入 cmd。
  右键点击"命令提示符"，选择 "以管理员身份运行"（必须是管理员）。
  在黑窗口中输入以下命令并回车： regsvr32 jscript.dll
  你应该会看到一个弹窗提示"DllRegisterServer in jscript.dll succeeded"（已成功）。
  为了保险起见，再输入以下命令并回车（修复 VBScript）： regsvr32 vbscript.dll
```
重启电脑，然后重新打开Vivado 运行综合。

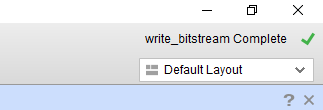

可以成功编译。从新运行7.2的步骤；

仅供参考。
