TYPE-C接口,其实有4种

目前主流的USB-Typec接口就有:

  • USB-Typec供电接口:有供电、无通信功能、2Pin/6Pin

  • USB-Typec2.0接口:有供电,具有USB2.0传输线,16Pin

  • USB-TypeC3.0接口:有供电,具有USB2.0、USB3.0传输线,24Pin

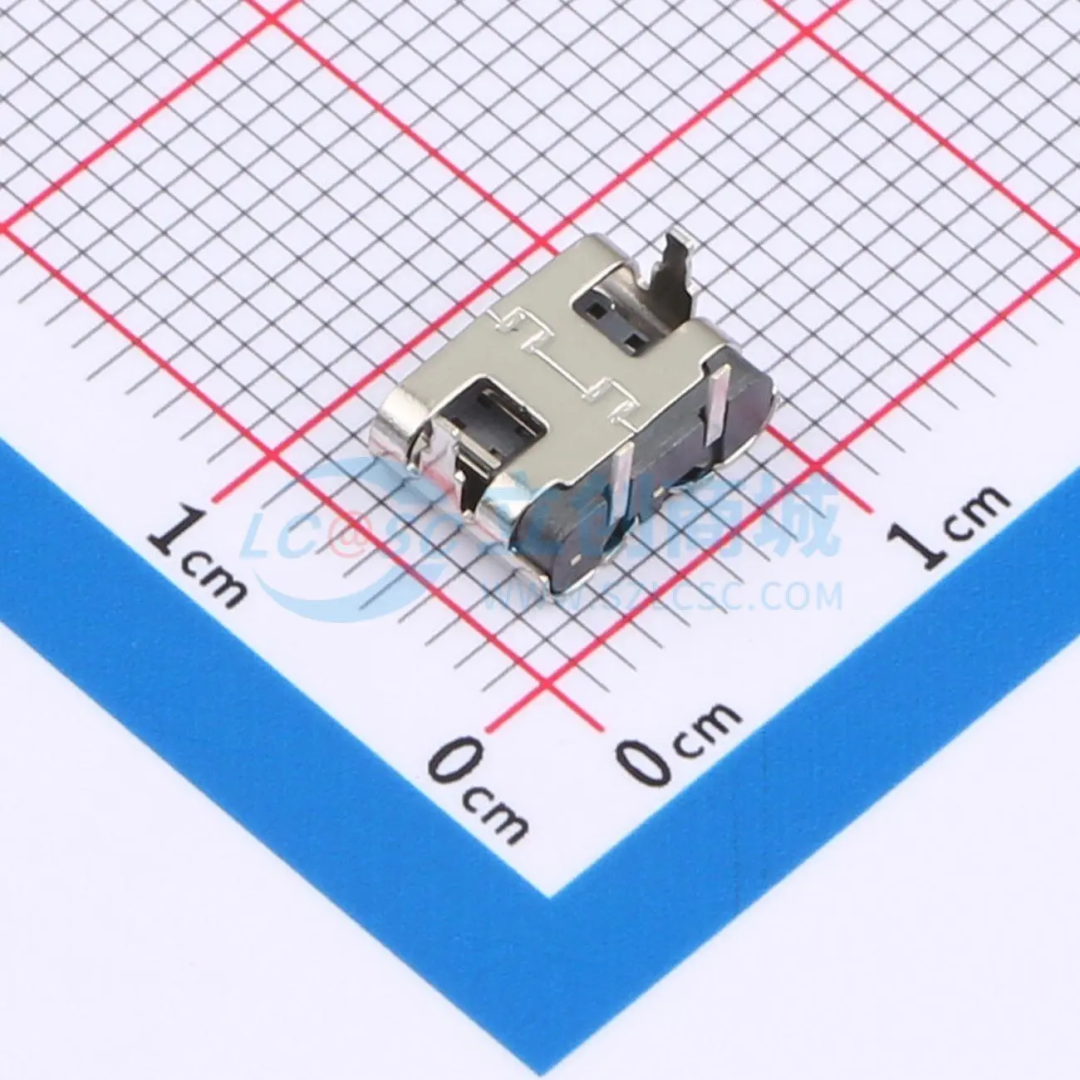

一、USB-Typec供电接口(2P)

整体仅有两个引脚(电源正极、负极)配合四周的固定引脚组成。

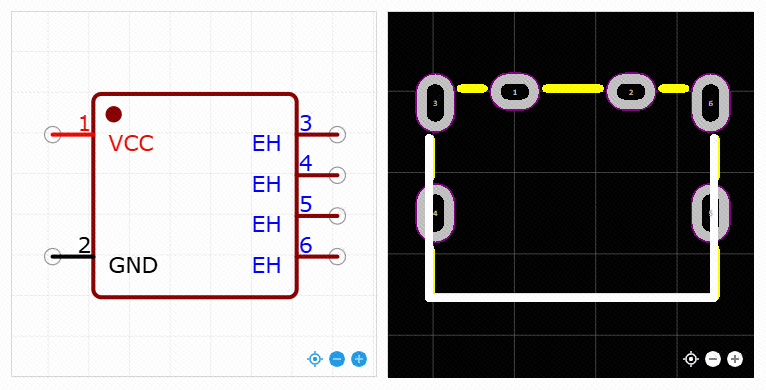

下面的是它的原理图和封装图

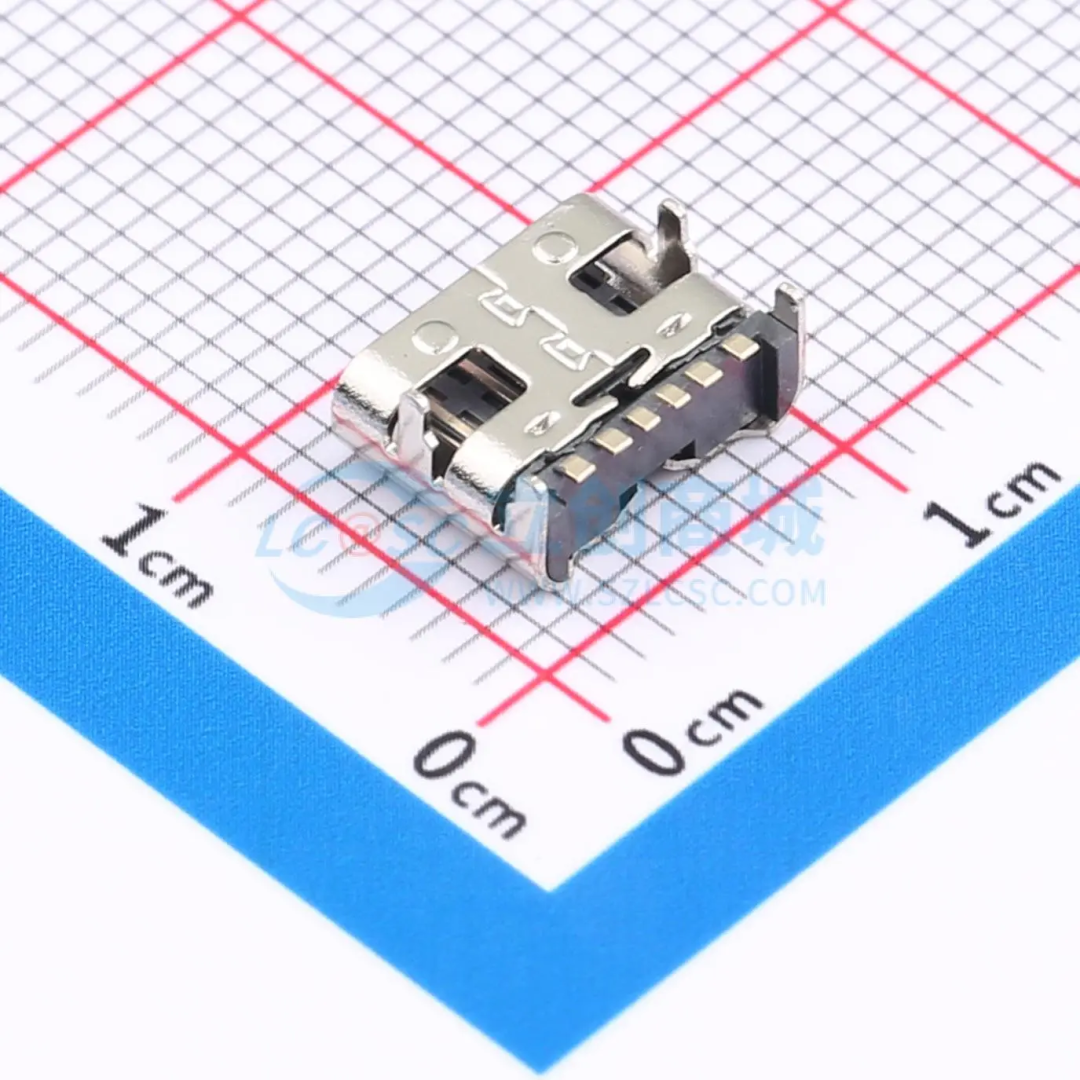

二、USB-Typec供电接口(6P)

最常见的供电USB-Typec接口,整体由6个引脚(电源正负极、CC引脚组成)配合四周的固定引脚组成,考虑到Typec的正反插功能,上下做了对称结构,并且2组电源正极、负极也给载流能力做了大的提升。

常用在需要大电流5V的场合,6个引脚焊接也较为方便。

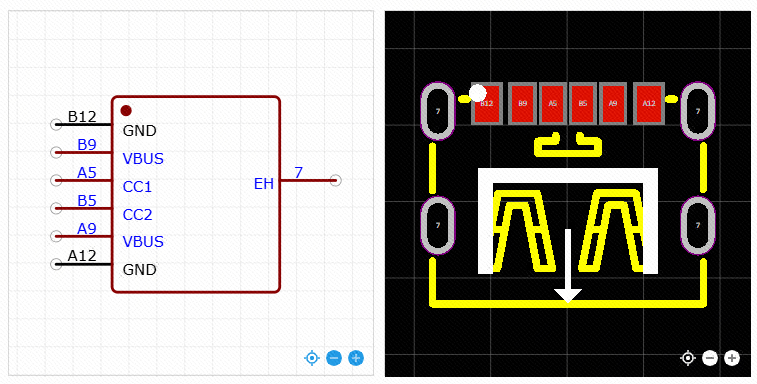

原理图和封装图如下

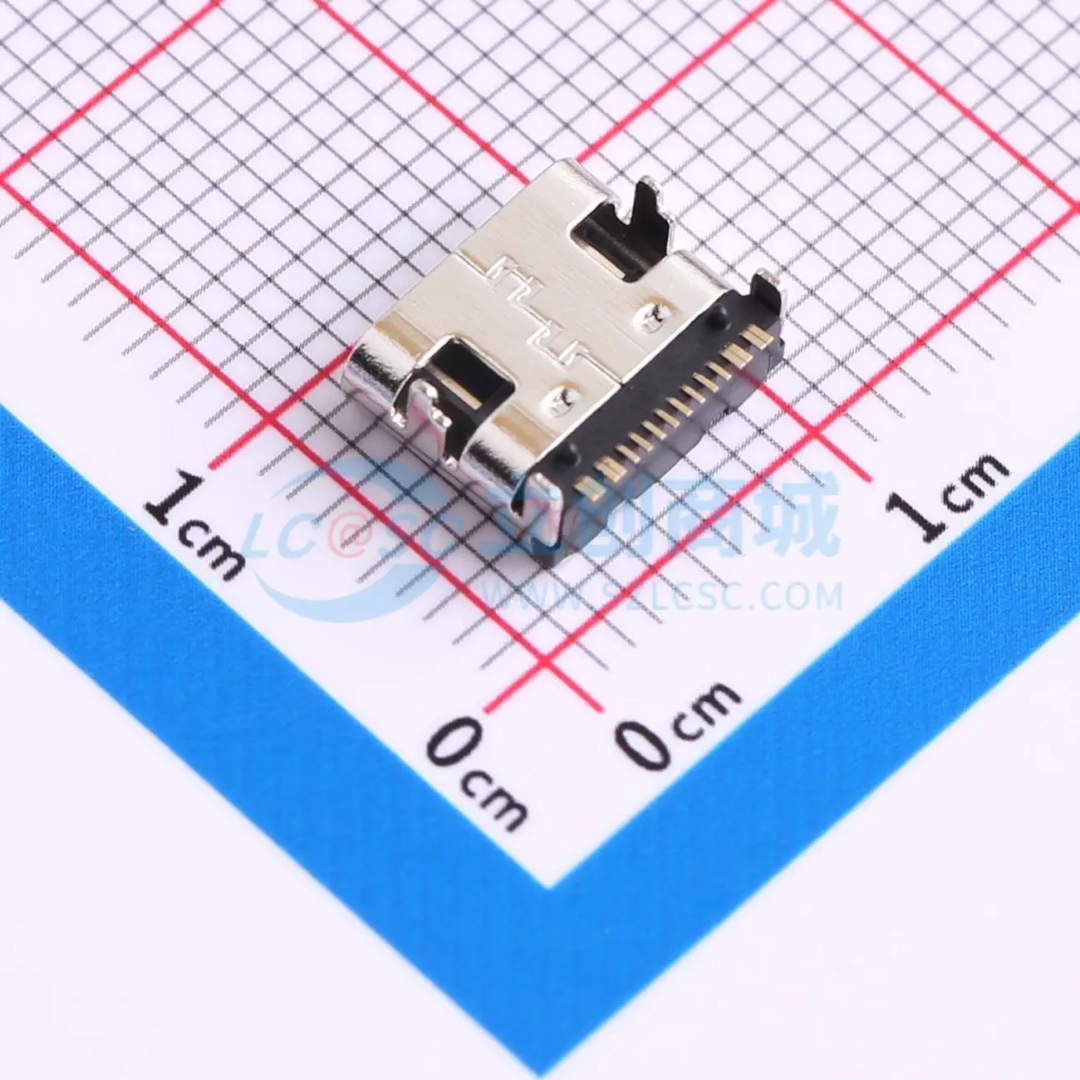

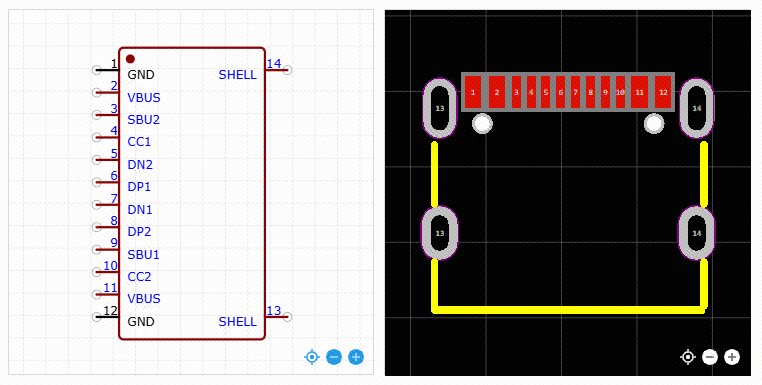

三、USB-Typec供电接口(16P)

最常用的USB-Typec接口,整体由16个引脚(电源正负极、usb2.0传输线、CC引脚、SBU引脚组成)配合四周的固定引脚组成,考虑到Typec的正反插功能,上下做了对称结构,并且2组电源正极、负极也给载流能力做了较大大的提升,相比于6P,16pin接口多了USB2.0传输引脚(USB_DP、USB_DM)。

这使得接口可以支持USB2.0数据传输,也可以匹配不同的供电协议,常用于各类电子开发板、手机、电脑等进行供电和信息传输

16Pin的接口,引脚增加了不少,但是为了兼容typec接口的尺寸,只能够缩小信号引脚的间距与宽度,这使得焊接变得复杂,需要一定的焊接技术

原理图和封装图

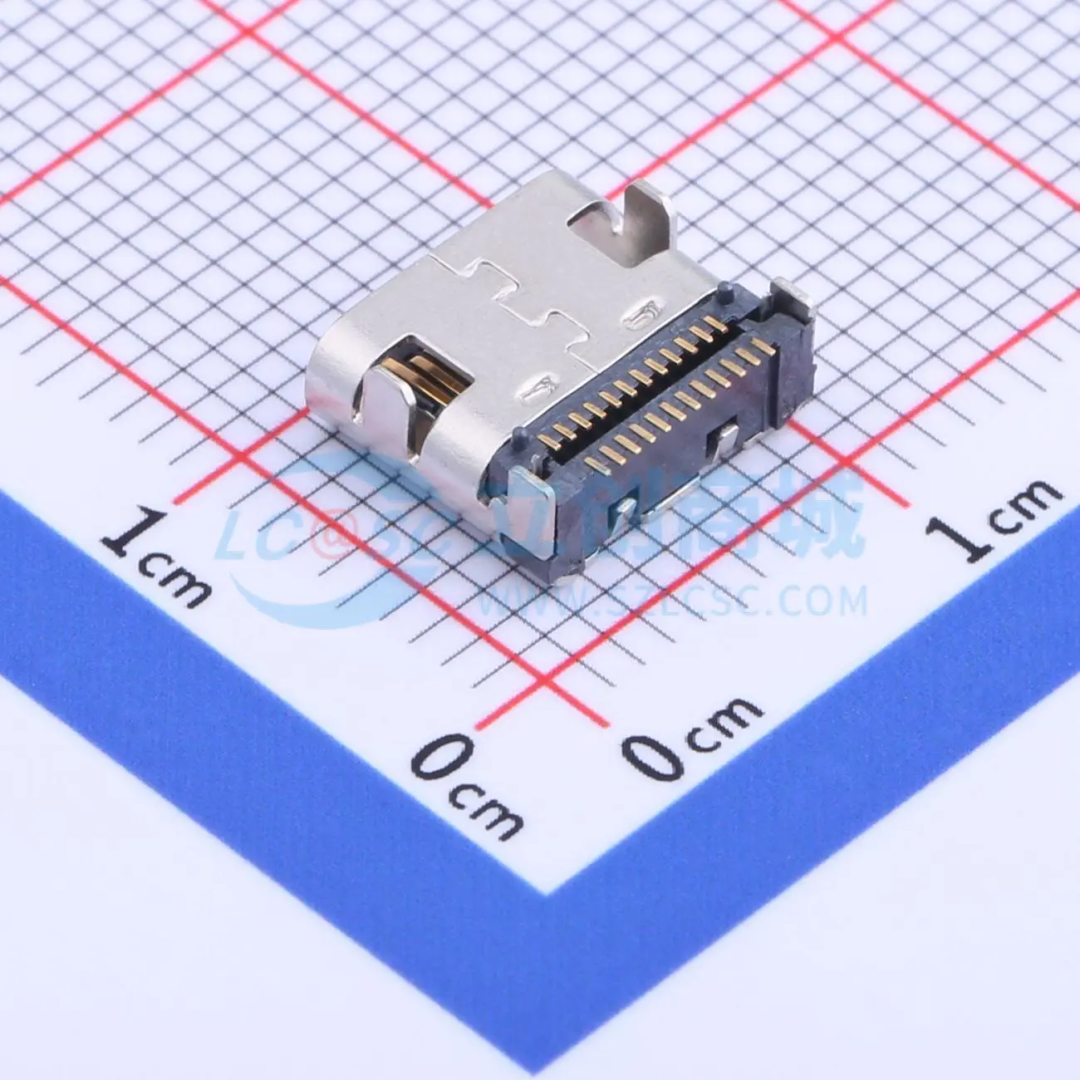

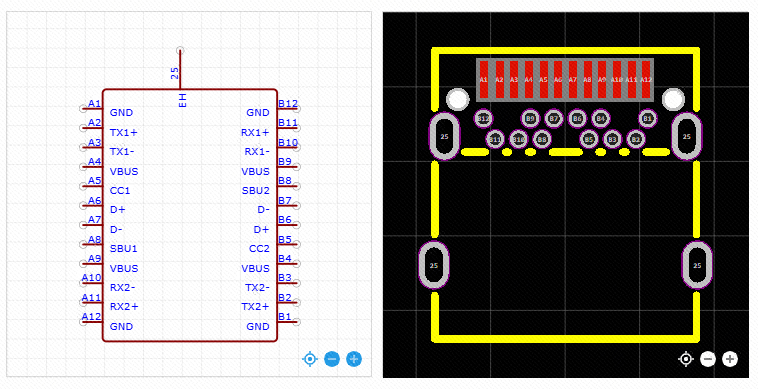

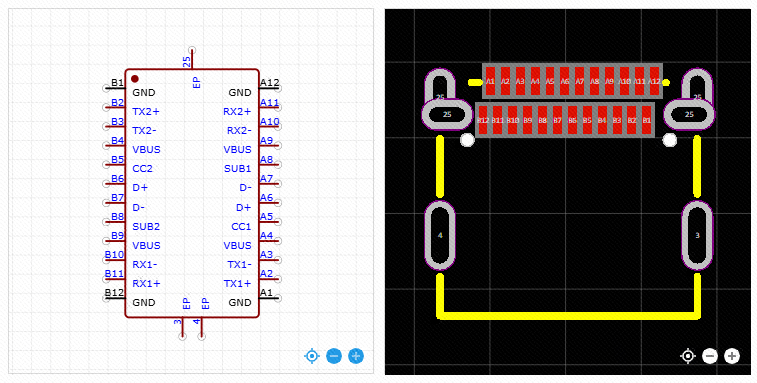

四、USB-Typec供电接口(24P)

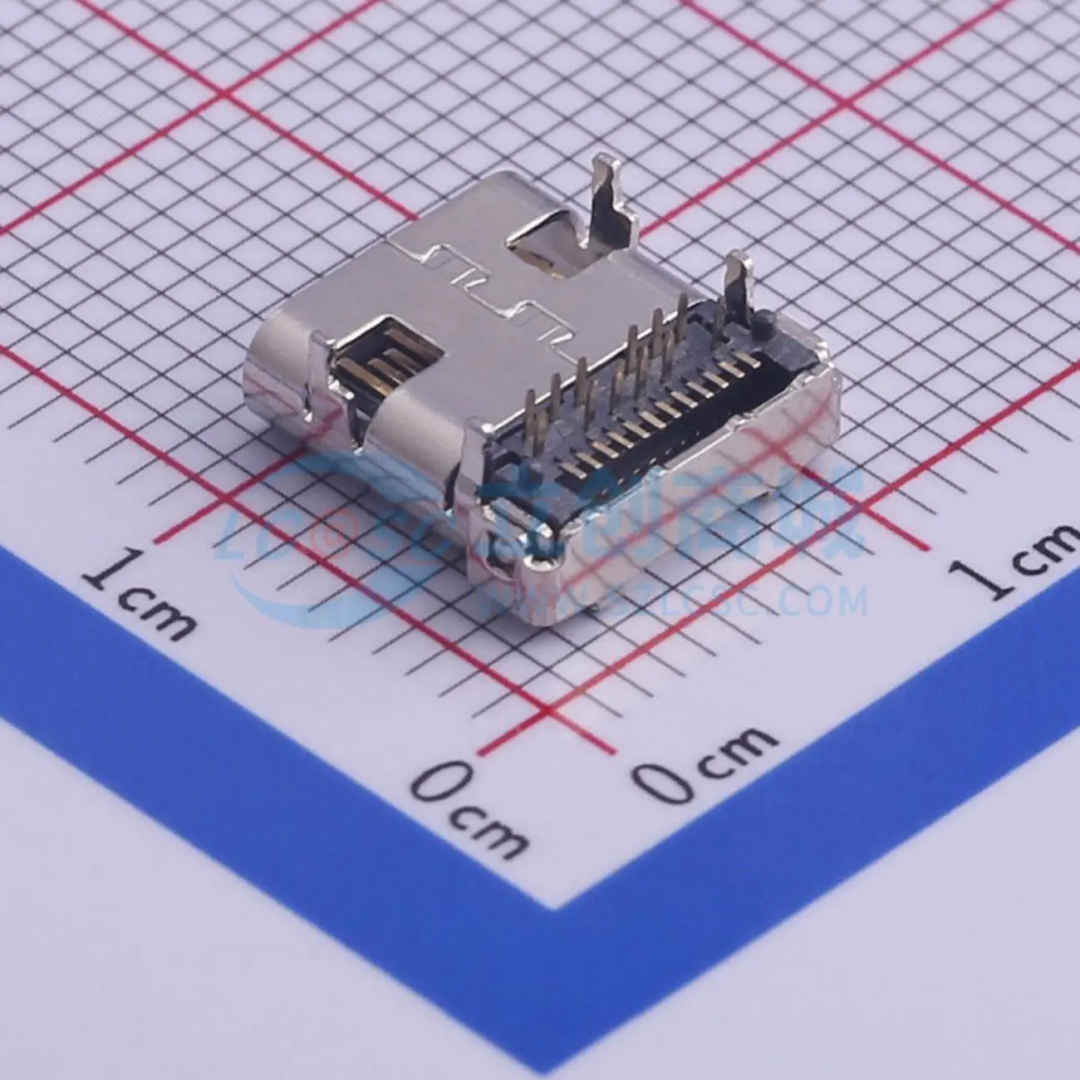

这个USB-Typec接口整体由24个引脚(电源正负极、usb2.0、3.0传输线、CC引脚、SBU引脚组成)配合四周的固定引脚组成,考虑到Typec的正反插功能,做了对称结构,由于USB-Typec接口的尺寸限制,一排焊盘无法满足需求,此时是使用两排焊盘来进行引出,常见的有前插后贴型以及前后都贴型;USB3.0接口向下兼容,这使得它不仅有3.0传输线(USBRX、USBTX),也具有2.0传输线(USB_DM/DP)。常用于需要高速传输时,比如usb3.0集线器、usb3.0转hdmi等;在使用时需要注意,3.0传输线的rx、tx不是对称相同的引脚,而是独立的2组高速差分线,2.0即可是独立的,这意味着你可以既使用2.0传输也可以是3.0传输,根据主机而定。

原文来自wiki文档:https://wiki.lceda.cn/zh-hans/design-production/electronic-selection/realize-typec.html
