SPPF篇 | 2024最新AIFI模块改进特征金字塔网络
RTDETR模型去替换SPPF,
基于Transformer检测方法,他对特征更加深入,将RTDETR内现金模块融入到yolov11内,
precision,表示精确率
recall,召回率,

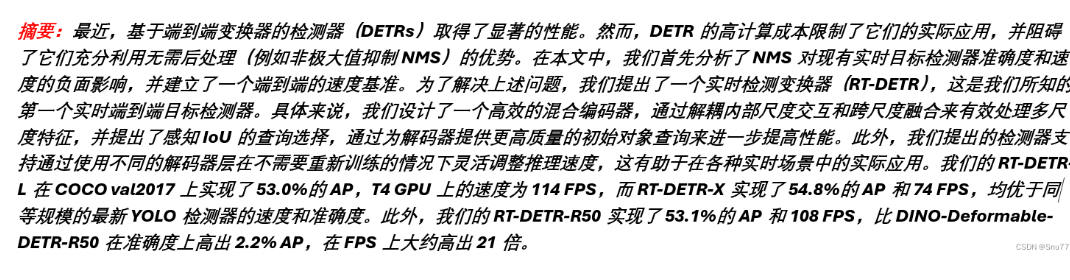

基于端到端的变换器,他高计算成本,
我么你分析NMS对现在的实时目标检测准确度的负面影响,

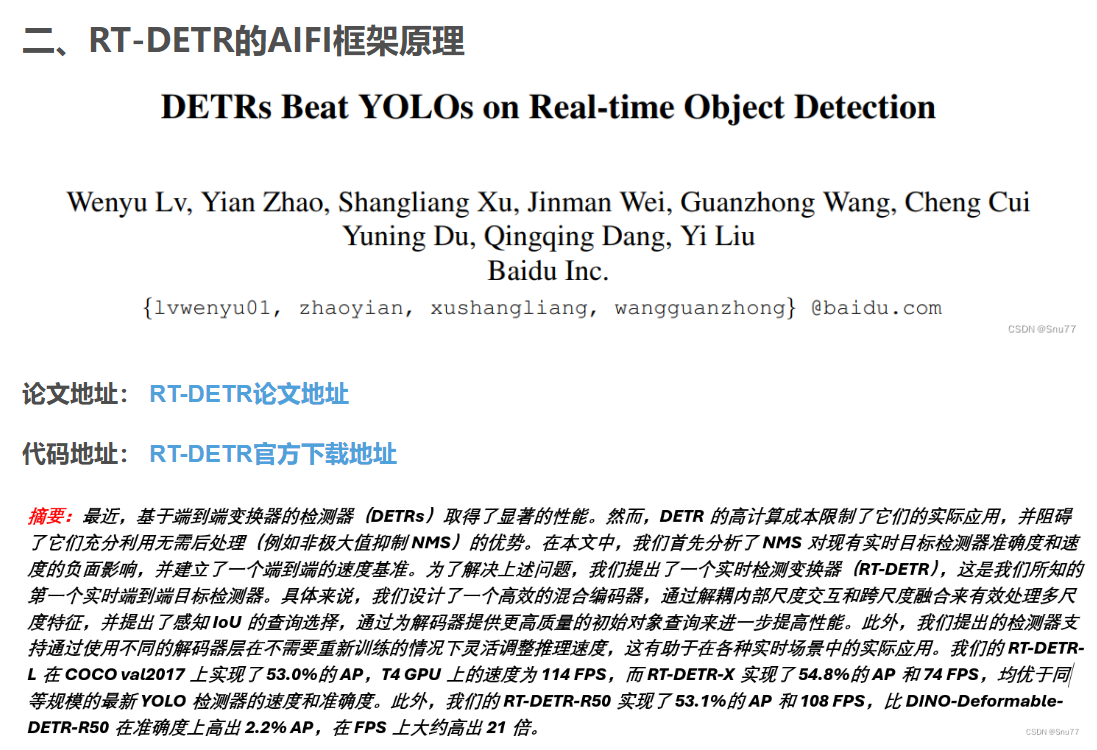

提出实时检测变换器RTDETR
我们所知道的实时端到端目标检测器,我么你设计高效混合编码,通过解耦内部的尺度交互和跨尺度融合,去有效的处理多尺度特征
去提出感知IOU查询选择,通过解码器去提供高质量的初始对象查询进一步提高的性能

基于端到端,的变换器的目标检测器,缺点DETRS计算太高
实时检测变换器RTDETR,第一个实时端到端检测目标检测器
设计高效的混合编码器,通过把内部的尺度交互和跨尺度的融合两步拆开来
去使用解码器层,去灵活的调制推理速度,对实时场景有用
AIFI,原理,
RTDETR,是AIF基于注意力的内部尺度特征交互,模块的关键组件
和CNN基于跨尺度特征融合融合构成编码器
1、基于注意力特征处理,AIFI模块利用自我注意力机制去处理图像中的高级特征,允许模块处理特定数据,该方法,适用于处理具有丰富语义信息的高级图像特征
2、选择特征的交互,AIFI模块专注于高级层上,进行内部尺度的交互,基于认识到高级特征层包含的更丰富的语义概念。更有效捕获图像概念和实体内的联系,
总结,AIFI模块,主要思想是通过自我注意力机制专注与处理高级图像的特征,从而提高模型的在对象检测识别方面的性能,降低计算量
AIFI主要特点是,
1、减少计算冗余,进一步减少基于变体D的冗余u计算,
2、高级特征的自我注意力操作,模块对丰富语义概念的高级特征的应用具有自我注意力操作,能够捕获图像中的概念和实体之间的联系
3、避免低级的特征和内部的尺度交互,对于低级特在缺乏让语义概念
4、专注于S5级别,该模块主要孤雁主语高级特征

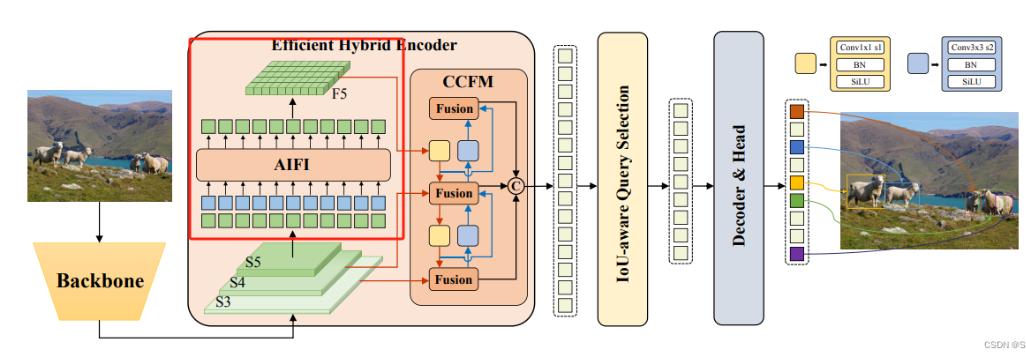

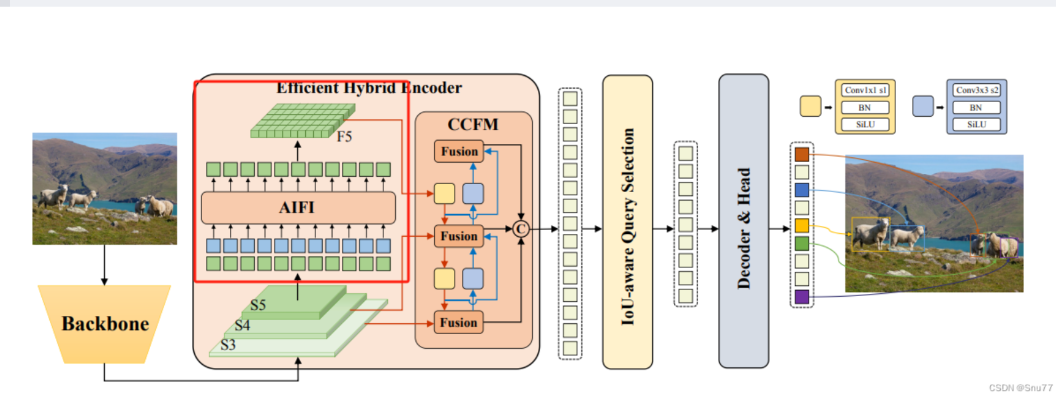

1、最左侧是输入图像,首先进入backbone骨干模块,作用对于输入图像进行初步 特征提取
作用,对于输入图像的输出,将原始图像进行初步额特征提取,转换为不同的尺度,包含不同的语义信息特征图,S3下采用,S4不变,S5下采用放大
2、eff高效混合编码器,
backbone输出的多尺度特征,进入Eff中,有两部分构成
1、AIFI模块
功能,但尺度特征交互
AIFI借助自注意力机制让,同一尺度的特征,能够动态的计算每个位置与其他位置的关联权重,强化关键区域的特征,
2、CCFM模块
功能,跨尺度特征融合
接受AIFI模块的的单尺度特征后,将backbone输出的多尺度特征进行多次融合操作,将不同的尺度的上下文信息整合到一起,生成更加全面的多尺度特征,
3、IOU感知查询选择
将上述输出的多尺度特征进入该模块,
功能,为后续的Decoder提高高质量的初始查询信息
查询机制是Transformer解码器的核心输入,
IOU意味着选择查询会结合IOU交并比(先演框,Iou反应预测框和真是框的重叠度,)进而去筛选更多的对于真是目标的查询,去提高效率
4、Decode,head解码器和检测头
经过IOU层的查询选择特征后,进入解码器的特征和Encoder特征的交互(类似于Transformer的经典流程)编码--解码流程
最后特征进入detection-head检测头
检测头通常包含分类分支(判断其类别)和回归分支(预测其目标边框),
5、右侧小图卷积层,
包含11----33卷积操作,,BN归一化,,Silu激活函数,
