[嵌入式] U-Boot 环境变量深度解析：从 QSPI 到 eMMC 的 Linux 启动完整指南

jz_ddk2025-10-03 11:42

U-Boot 环境变量深度解析：从 QSPI 到 eMMC 的 Linux 启动完整指南

文章目录

  • U-Boot 环境变量深度解析：从 QSPI 到 eMMC 的 Linux 启动完整指南
    • 引言
      1. 实战：在默认qspiflash启动镜像的基础上通过uEnv实现EMMC启动
      • 0.1 准备工作
      • 0.2 启动分析
      • 0.3 实战总结
      1. U-Boot 环境变量全景解析
      • 1.1 环境变量存储结构与机制
      • 1.2 环境变量分类详解
      • 1.3 关键环境变量深度解析
      1. 启动流程深度剖析
      • 2.1 QSPI Flash 启动详细流程
      • 2.2 切换到 eMMC 启动的完整配置方案
      1. uEnv.txt 的灵活运用与高级技巧
      • 3.1 uEnv.txt 的作用机制与优势
      • 3.2 uEnv.txt 完整配置示例与逐行解析
      • 3.3 uEnv.txt 加载机制与流程
      1. 常见问题与解决方案深度分析
      • 4.1 `sdhci_transfer_data: Error detected in status(0x208000)!` 错误全面解析
      • 4.2 环境变量管理高级技巧
      1. FPGA 比特流加载详细流程
      1. 实战：完整的启动脚本与逐行解析
    • 结论

引言

在嵌入式系统开发领域，U-Boot（Universal Boot Loader）作为一款开源的引导加载程序，扮演着连接硬件与操作系统的关键桥梁角色。它不仅负责硬件初始化和自检，还承担着操作系统加载的重任。本文将基于一份真实的 U-Boot 环境变量配置（u-boot_env.txt），深入剖析从 QSPI Flash 启动 U-Boot 后再从 eMMC 加载 Linux 系统的完整流程，通过详细的代码解析、流程图解和实用技巧，为嵌入式开发者提供一份全面的参考指南。

0. 实战：在默认qspiflash启动镜像的基础上通过uEnv实现EMMC启动

该部分为实战经验，特别实用，所以作为餐前甜点，放到文章最开始，节约需要的人的时间。

0.1 准备工作

zynq7000的通过petalinux工具，配置好从qspiflash启动包括内核。编译生成好内核镜像以及BOOT.bin之后，先通过仿真器烧写BOOT.bin到qspiflash，然后启动linux，在linux下，将emmc分成FAT以及EXT4两个区，并格式化，通过tftp将镜像文件，rootfs.tar.gz以及编辑好的uEnv.txt下载到FAT分区，将rootfs.tar.gz解压缩到ext4分区。

0.2 启动分析

u-boot通过执行bootcmd实现linux加载。在u-boot下，通过printenv可以考到所有的环境变量，如下所示：

bash 复制代码
Zynq> printenv
arch=arm
autoload=no
baudrate=115200
board=zynq
board_name=zynq
boot_img=BOOT.BIN
bootcmd=run default_bootcmd
bootdelay=4
bootenv=uEnv.txt
bootenvsize=0x20000
bootenvstart=0x1000000
bootsize=0x1000000
bootstart=0x0
clobstart=0x10000000
console=console=ttyPS0,115200
cp_kernel2ram=sf probe 0 && sf read ${netstart} ${kernelstart} ${kernelsize}
cpu=armv7
default_bootcmd=run cp_kernel2ram && bootm ${netstart}
dtb_img=system.dtb
dtbnetstart=0x23fff000
eraseenv=sf probe 0 && sf erase ${bootenvstart} ${bootenvsize}
ethaddr=00:0a:35:00:1e:53
fault=echo ${img} image size is greater than allocated place - partition ${img} is NOT UPDATED
fdtcontroladdr=3ffa6d10
gatewayip=100.100.100.1
importbootenv=echo "Importing environment from SD ..."; env import -t ${loadbootenv_addr} $filesize
install_boot=sf probe 0 && sf erase ${bootstart} ${bootsize} && sf write ${clobstart} ${bootstart} ${filesize}
install_jffs2=sf probe 0 && sf erase ${jffs2start} ${jffs2size} && sf write ${clobstart} ${jffs2start} ${filesize}
install_kernel=sf probe 0 && sf erase ${kernelstart} ${kernelsize} && sf write ${clobstart} ${kernelstart} ${filesize}
ipaddr=100.100.100.100
jffs2_img=rootfs.jffs2
kernel_img=image.ub
kernelsize=0xa80000
kernelstart=0x1020000
load_boot=tftpboot ${clobstart} ${boot_img}
load_dtb=tftpboot ${clobstart} ${dtb_img}
load_jffs2=tftpboot ${clobstart} ${jffs2_img}
load_kernel=tftpboot ${clobstart} ${kernel_img}
loadaddr=0x10000000
loadbootenv=load mmc $sdbootdev:$partid ${loadbootenv_addr} ${bootenv}
loadbootenv_addr=0x00100000
modeboot=qspiboot
nc=setenv stdout nc;setenv stdin nc;
netboot=tftpboot ${netstart} ${kernel_img} && bootm
netmask=255.255.255.0
netstart=0x10000000
psserial0=setenv stdout ttyPS0;setenv stdin ttyPS0
sd_uEnvtxt_existence_test=test -e mmc $sdbootdev:$partid /uEnv.txt
sd_update_boot=echo Updating boot from SD; mmcinfo && fatload mmc ${sdbootdev}:1 ${clobstart} ${boot_img} && run install_boot
sd_update_dtb=echo Updating dtb from SD; mmcinfo && fatload mmc ${sdbootdev}:1 ${clobstart} ${dtb_img} && run install_dtb
sd_update_jffs2=echo Updating jffs2 from SD; mmcinfo && fatload mmc ${sdbootdev}:1 ${clobstart} ${jffs2_img} && run install_jffs2
sd_update_kernel=echo Updating kernel from SD; mmcinfo && fatload mmc ${sdbootdev}:1 ${clobstart} ${kernel_img} && run install_kernel
sdbootdev=0
serial=setenv stdout serial;setenv stdin serial
soc=zynq
stderr=serial@e0000000
stdin=serial@e0000000
stdout=serial@e0000000
test_crc=if imi ${clobstart}; then run test_img; else echo ${img} Bad CRC - ${img} is NOT UPDATED; fi
test_img=setenv var "if test ${filesize} -gt ${psize}; then run fault; else run ${installcmd}; fi"; run var; setenv var
uenvboot=if run sd_uEnvtxt_existence_test; then run loadbootenv; echo Loaded environment from ${bootenv}; run importbootenv; fi; if test -n $uenvcmd; then echo Running uenvcmd ...; run uenvcmd; fi
update_boot=setenv img boot; setenv psize ${bootsize}; setenv installcmd "install_boot"; run load_boot test_img; setenv img; setenv psize; setenv installcmd
update_dtb=setenv img dtb; setenv psize ${dtbsize}; setenv installcmd "install_dtb"; run load_dtb test_img; setenv img; setenv psize; setenv installcmd
update_jffs2=setenv img jffs2; setenv psize ${jffs2size}; setenv installcmd "install_jffs2"; run load_jffs2 test_img; setenv img; setenv psize; setenv installcmd
update_kernel=setenv img kernel; setenv psize ${kernelsize}; setenv installcmd "install_kernel"; run load_kernel test_crc; setenv img; setenv psize; setenv installcmd
vendor=xilinx

Environment size: 3654/131068 bytes
  • 执行入口是 bootcmd=run default_bootcmd 也就是实际执行了 default_bootcmd=run cp_kernel2ram && bootm ${netstart}即从指定位置直接拷贝内核到ram中，然后启动，仔细阅读环境变量，会发现，其实从其他空间启动的代码都已经准备好了，只需要通过改动bootcmd=run default_bootcmd调用就行了。
  • 关键是uenvboot=if run sd_uEnvtxt_existence_test; then run loadbootenv; echo Loaded environment from ${bootenv}; run importbootenv; fi; if test -n $uenvcmd; then echo Running uenvcmd ...; run uenvcmd; fi 这一行，很明显这一样就是检查指定位置（SD卡或EMMC中）有没有uEnv.txt，如果有就加载其中的环境并变量，然后检查uenvcmd，如果有就执行uenvcmd。
  • 我们的解决方案就利用这一点，将bootcmd=run default_bootcmd 改成bootcmd=run uenvboot，这样每次启动就会自动去加载uEnv.txt，然后执行uEnv.txt中的uenvcmd
  • 最后，只需要编辑uEnv.txt，指定文件加载的各种参数，并增加uenvcmd，在uenvcmd中实现Linux的加载。
  • uEnv.txt中的内容给如下：
bash 复制代码
# 设置镜像所在分区号
partid=1

# 设置 bootargs，治理主要是指定rootfs所在的分区，不设置的话，rootfs将加载失败
bootargs=root=/dev/mmcblk0p2 rw rootwait earlyprintk

# 从eMMC加载FPGA
load_fpga=mmc dev ${sdbootdev} && load mmc ${sdbootdev}:${partid} 0x1000000 system.bit && fpga loadb 0 0x1000000 $filesize


# 从 eMMC 加载内核到内存
emmc_load_kernel=mmc dev ${sdbootdev} && fatload mmc ${sdbootdev}:${partid} ${netstart} ${kernel_img}
# 从 eMMC 加载设备树到内存
emmc_load_dtb=mmc dev ${sdbootdev} && fatload mmc ${sdbootdev}:${partid} ${dtbnetstart} ${dtb_img}

# 从 eMMC 启动的完整命令,先加载fpga（可选，不需要可去掉），然后加载内核和设备树，之后再启动linux
uenvcmd=run load_fpga; run emmc_load_kernel; run emmc_load_dtb; bootm ${netstart} - ${dtbnetstart}

0.3 实战总结

通过这种方式实现了在qspi中启动u-boot，操作简单，关键是维护升级及其方便。通过u-boot在EMMC中加载fpga和启动linux，后续要更新版本时，只需通过tftp将内核、app或者fpga文件下载到fat分区即可，可维护性极强。而且就算内核启动失败，也能中断启动流程进入u-boot，通过setenv bootcmd 'run default_bootcmd' 临时修改 bootcmd=run default_bootcmd后，使用boot指令从qlash中加载linux，通过tftp重新下载镜像，或者重新格式化emmc在下载镜像，维护特别方便，实现了永不变砖。

下面言归正传，系统介绍一下U-Boot环境变量以及使用它们的方法。通过他们，你可以解决几乎所有的linux加载问题，而不需要重新编译任何东西。

1. U-Boot 环境变量全景解析

1.1 环境变量存储结构与机制

U-Boot 环境变量存储在非易失性存储器（如 QSPI Flash、eMMC）的特定区域，通常以"键=值"的形式组织。环境变量区域的大小和位置由配置决定，在我们的示例中：

bash 复制代码
bootenvstart=0x1000000    # 环境变量区起始地址
bootenvsize=0x20000       # 环境变量区大小（128KB）

环境变量在存储时采用简单的文本格式，每个变量以空字符(null)结尾。U-Boot 启动时会将这些变量加载到内存中，并提供了一套完整的命令用于管理和操作这些变量。

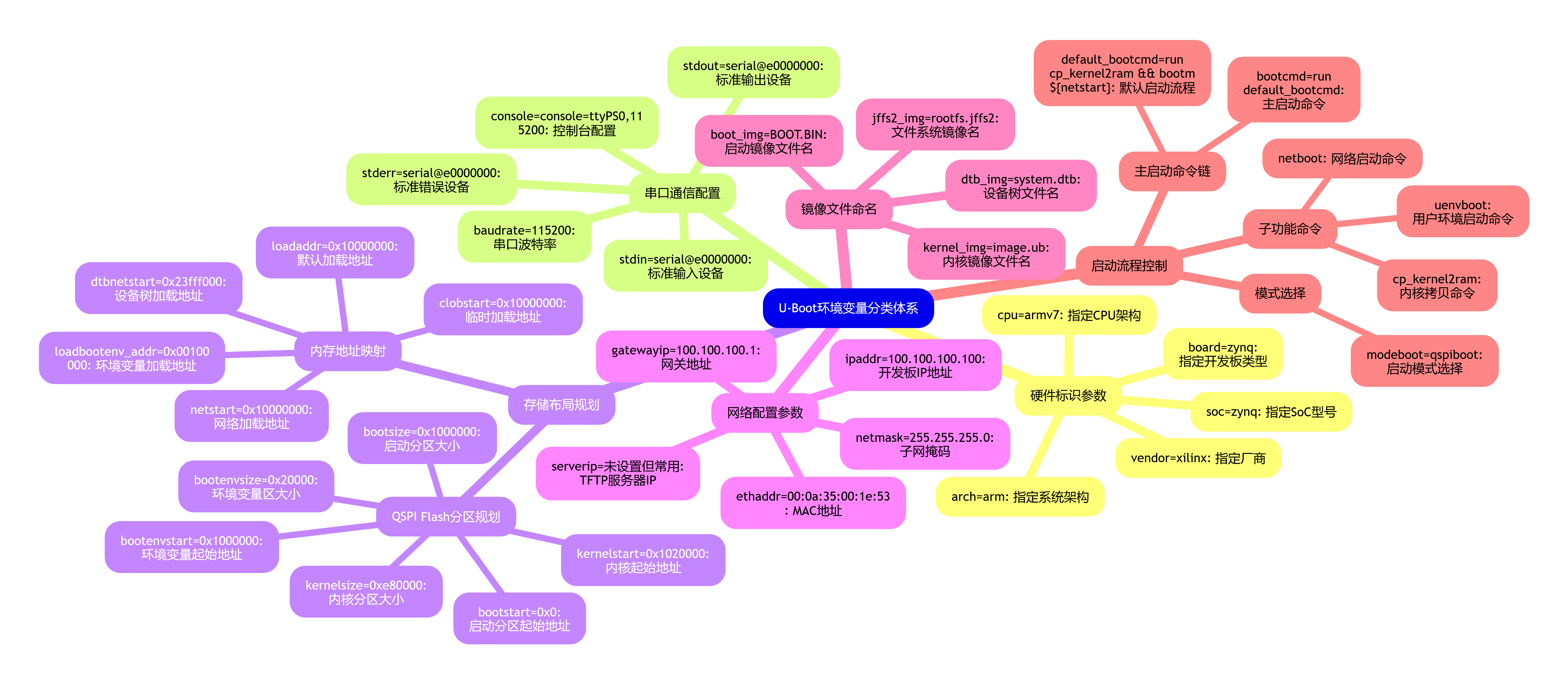

1.2 环境变量分类详解

通过分析提供的 u-boot_env.txt 文件，我们可以将环境变量分为以下几类：

1.3 关键环境变量深度解析

启动相关变量：

  • bootcmd=run default_bootcmd：系统上电后自动执行的主启动命令
  • default_bootcmd=run cp_kernel2ram && bootm ${netstart}：默认启动序列
  • cp_kernel2ram=sf probe 0 && sf read ${netstart} ${kernelstart} ${kernelsize}：从 Flash 读取内核到 RAM 的具体实现

存储配置变量：

  • netstart=0x10000000：内核在内存中的加载地址
  • kernelstart=0x1020000：内核在 QSPI Flash 中的起始地址
  • kernelsize=0xe80000：内核分区大小（约14.5MB）

2. 启动流程深度剖析

2.1 QSPI Flash 启动详细流程

从 QSPI Flash 启动是 Zynq 平台的默认启动方式，其完整流程如下：
平台上电 执行Zynq BootROM 加载QSPI中的U-Boot U-Boot 初始化硬件 执行bootcmd环境变量 run default_bootcmd run cp_kernel2ram 初始化SPI Flash控制器 从kernelstart地址读取kernelsize大小数据 将内核镜像存储到netstart内存地址 执行bootm命令启动内核 传递设备树地址和启动参数 Linux内核解压和初始化 挂载根文件系统 启动用户空间进程

流程步骤详解：

  1. 硬件初始化阶段：Zynq 的 BootROM 首先执行，初始化基本硬件并加载 U-Boot 到内存
  2. U-Boot 执行阶段：U-Boot 初始化更复杂的硬件和外设，包括 DDR 内存、网络接口等
  3. 内核加载阶段 ：通过 cp_kernel2ram 命令从 QSPI Flash 读取内核镜像到内存
    • sf probe 0：初始化 SPI Flash 控制器
    • sf read ${netstart} ${kernelstart} ${kernelsize}：从 Flash 读取数据到内存
  4. 内核启动阶段 ：使用 bootm 命令从内存地址启动内核
    • 内核解压和初始化
    • 设备树 blob (DTB) 解析
    • 根文件系统挂载

2.2 切换到 eMMC 启动的完整配置方案

为了实现从 eMMC 启动 Linux，需要创建一套新的环境变量命令集：

bash 复制代码
# 设置 eMMC 设备参数
setenv emmcbootdev 1       # 设置 eMMC 设备号，通常 0=SD卡, 1=eMMC
setenv emmcpart 1          # 设置 eMMC 分区号，通常第1分区为FAT启动分区

# 配置 eMMC 加载命令 - 内核加载
setenv emmc_load_kernel 'mmc dev ${emmcbootdev} && fatload mmc ${emmcbootdev}:${emmcpart} ${netstart} ${kernel_img}'
# 命令解析:
#   mmc dev ${emmcbootdev} - 选择eMMC设备
#   fatload mmc ... - 从FAT分区加载文件
#   ${emmcbootdev}:${emmcpart} - 设备号:分区号
#   ${netstart} - 目标内存地址(0x10000000)
#   ${kernel_img} - 内核镜像文件名(image.ub)

# 配置 eMMC 加载命令 - 设备树加载
setenv emmc_load_dtb 'mmc dev ${emmcbootdev} && fatload mmc ${emmcbootdev}:${emmcpart} ${dtbnetstart} ${dtb_img}'
# 命令解析:
#   ${dtbnetstart} - 设备树目标内存地址(0x23fff000)
#   ${dtb_img} - 设备树文件名(system.dtb)

# 配置完整的 eMMC 启动命令
setenv emmc_boot 'run emmc_load_kernel; run emmc_load_dtb; bootm ${netstart} - ${dtbnetstart}'
# 命令解析:
#   run emmc_load_kernel - 执行内核加载
#   run emmc_load_dtb - 执行设备树加载
#   bootm ${netstart} - ${dtbnetstart} - 启动内核并传递设备树地址

# 修改启动模式标识
setenv modeboot emmcboot   # 将启动模式标识改为eMMC启动

# 更新主启动命令
setenv bootcmd 'run emmc_boot'  # 直接执行eMMC启动流程

# 保存配置到永久存储
saveenv
# 注意: 保存后每次启动都会尝试从eMMC启动

eMMC 启动流程优势：

  1. 速度更快：eMMC 通常比 QSPI Flash 具有更高的读写速度
  2. 容量更大：eMMC 存储容量通常远大于 QSPI Flash
  3. 易于更新：通过替换 eMMC 中的文件即可更新系统，无需重新烧写 Flash
  4. 多系统支持：可以在 eMMC 中维护多个内核和设备树，实现多系统启动

3. uEnv.txt 的灵活运用与高级技巧

3.1 uEnv.txt 的作用机制与优势

uEnv.txt 是 U-Boot 的一个特性，允许在存储设备的启动分区中放置一个配置文件，U-Boot 会在启动过程中自动加载并应用这个文件中的环境变量。这种机制提供了极大的灵活性：

优势包括：

  • 无需重新编译 U-Boot 即可修改启动行为
  • 无需 Flash 编程 即可更新启动参数
  • 支持条件启动 和多种配置方案
  • 降低开发门槛，简化调试过程

3.2 uEnv.txt 完整配置示例与逐行解析

ini 复制代码
# uEnv.txt - U-Boot 环境配置
# 平台: Xilinx Zynq ZC702
# 启动源: eMMC
# 描述: 此文件定义了从eMMC启动Linux的所有参数

# 内核启动参数 - 控制内核行为的关键设置
bootargs=console=ttyPS0,115200 root=/dev/mmcblk1p2 rootfstype=ext4 rw rootwait earlyprintk
# 参数解析:
#   console=ttyPS0,115200 - 指定控制台设备和波特率
#   root=/dev/mmcblk1p2 - 指定根文件系统位于eMMC的第2个分区
#   rootfstype=ext4 - 指定根文件系统类型为ext4
#   rw - 以读写方式挂载根文件系统
#   rootwait - 等待根设备就绪(对于慢速存储设备很重要)
#   earlyprintk - 启用早期内核输出(调试用)

# 设备配置 - 标识存储设备和分区
emmcbootdev=1              # eMMC设备号(通常0=SD, 1=eMMC)
emmcpart=1                 # eMMC分区号(通常1=FAT启动分区)
kernel_img=image.ub        # 内核镜像文件名
dtb_img=system.dtb         # 设备树文件名

# 加载命令定义 - 从eMMC加载镜像到内存的具体命令
loadkernel=fatload mmc ${emmcbootdev}:${emmcpart} ${netstart} ${kernel_img}
# 命令解析:
#   fatload - 从FAT文件系统加载
#   mmc ${emmcbootdev}:${emmcpart} - MMC设备:分区
#   ${netstart} - 目标内存地址(0x10000000)
#   ${kernel_img} - 要加载的文件名

loaddtb=fatload mmc ${emmcbootdev}:${emmcpart} ${dtbnetstart} ${dtb_img}
# 命令解析:
#   ${dtbnetstart} - 设备树目标地址(0x23fff000)
#   ${dtb_img} - 设备树文件名

# 主启动命令 - 定义完整的启动序列
uenvcmd=run loadkernel; run loaddtb; bootm ${netstart} - ${dtbnetstart}
# 命令解析:
#   run loadkernel - 加载内核镜像
#   run loaddtb - 加载设备树
#   bootm ${netstart} - ${dtbnetstart} - 启动内核并传递设备树地址

# 调试选项 (需要时取消注释)
# loglevel=8                  # 设置内核日志级别(8=详细调试信息)
# mmc_host.max_freq=25000000  # 限制MMC主机最大频率(解决稳定性问题)
# initcall_debug              # 启用初始化调用调试
# init=/bin/sh                # 直接启动到shell而不是init系统(紧急救援)

3.3 uEnv.txt 加载机制与流程

U-Boot 通过以下复杂流程加载和处理 uEnv.txt：
存在 不存在 存在 不存在 U-Boot 启动 执行bootcmd或默认启动流程 运行uenvboot命令 执行sd_uEnvtxt_existence_test 检查uEnv.txt是否存在? 执行loadbootenv命令 跳过uEnv.txt处理 将uEnv.txt加载到loadbootenv_addr 执行importbootenv命令 解析并导入环境变量 检查uenvcmd变量是否存在 执行uenvcmd中的命令 继续正常启动流程

加载机制详解：

  1. 存在性检查 ：通过 sd_uEnvtxt_existence_test 命令检查 uEnv.txt 文件是否存在
  2. 文件加载 ：如果存在，使用 loadbootenv 命令将文件内容加载到内存中
  3. 变量导入 ：使用 importbootenv 命令解析文件内容并导入到当前环境
  4. 命令执行 ：如果文件中定义了 uenvcmd 变量，则执行其中的命令

相关环境变量定义：

bash 复制代码
loadbootenv=load mmc $sdbootdev:$partid ${loadbootenv_addr} ${bootenv}
importbootenv=echo "Importing environment from SD ..."; env import -t ${loadbootenv_addr} $filesize
sd_uEnvtxt_existence_test=test -e mmc $sdbootdev:$partid /uEnv.txt
uenvboot=if run sd_uEnvtxt_existence_test; then run loadbootenv; echo Loaded environment from ${bootenv}; run importbootenv; fi; if test -n $uenvcmd; then echo Running uenvcmd ...; run uenvcmd; fi

4. 常见问题与解决方案深度分析

4.1 sdhci_transfer_data: Error detected in status(0x208000)! 错误全面解析

这个错误是嵌入式Linux开发中常见的问题，表明SDHCI控制器在数据传输过程中遇到了问题。

错误代码分析：
0x208000 的二进制表示为 0010 0000 1000 0000 0000 0000，关键位表示：

  • Bit 21 (0x200000) ：DATA_TIMEOUT - 数据超时错误
  • Bit 15 (0x8000) ：DATA_CRC_ERROR - 数据CRC校验错误

解决方案汇总：

  1. 降低时钟频率（最有效）：

    bash 复制代码
    # 在U-Boot中临时设置
mmc dev 0              # 选择MMC设备
mmc clock 25000000     # 设置时钟频率为25MHz

# 或通过内核参数设置
setenv bootargs ${bootargs} mmc_host.max_freq=25000000

  2. 设备树配置调整：

    dts 复制代码
    &sdhci0 {
    status = "okay";
    bus-width = <8>;
    non-removable;
    max-frequency = <25000000>; /* 降低频率 */
    // cap-mmc-highspeed;   /* 尝试禁用高速模式 */
    // mmc-hs200-1_8v;      /* 尝试禁用HS200模式 */
    // broken-cd;           /* 如果存在卡检测问题 */
};

  3. 电源和信号完整性检查：

    • 检查eMMC供电是否稳定
    • 检查时钟信号质量（过冲、振铃）
    • 确认数据线走线长度匹配

  4. 软件驱动调试：

    bash 复制代码
    # 启用详细调试信息
setenv bootargs ${bootargs} mmc.debug=1 sdhci.debug=1 loglevel=8

4.2 环境变量管理高级技巧

批量操作环境变量：

bash 复制代码
# 方法一：使用环境导入/导出
env export -t 0x1000000    # 导出当前环境到内存
md 0x1000000               # 查看导出内容
env import -t 0x1000000    # 从内存导入环境

# 方法二：使用脚本变量
setenv env_update '
setenv bootcmd run emmc_boot;
setenv bootdelay 2;
setenv modeboot emmcboot;
setenv emmcbootdev 1;
setenv emmcpart 1;
echo Environment updated;
'
run env_update
saveenv

环境变量故障恢复：

bash 复制代码
# 恢复默认环境
env default -a
saveenv

# 从备份恢复
env import -t 0x1000000 -b  # 从二进制备份恢复

5. FPGA 比特流加载详细流程

对于Zynq等包含FPGA的SoC平台，U-Boot还可以负责加载FPGA比特流：

bash 复制代码
# 从eMMC加载比特流文件
load mmc 0:1 0x1000000 system.bit
# 命令解析:
#   load - 加载命令
#   mmc 0:1 - MMC设备0分区1
#   0x1000000 - 目标内存地址
#   system.bit - 比特流文件名

# 获取文件大小信息
echo "Bitstream size: $filesize bytes"

# 加载到FPGA
fpga loadb 0 0x1000000 $filesize
# 命令解析:
#   fpga loadb - FPGA加载命令(bitstream格式)
#   0 - FPGA设备号
#   0x1000000 - 源内存地址
#   $filesize - 文件大小(自动变量)

# 验证加载结果
fpga status 0
# 期望输出: "FPGA status: done" 表示成功

# 可选: 重置FPGA或相关逻辑
mw 0xF8000008 0xDF0D  # 示例: 写入SLCR寄存器

FPGA加载注意事项：

  1. 确保比特流文件与硬件兼容
  2. 内存地址不应与其他用途冲突
  3. 加载时间可能较长，需耐心等待
  4. 部分平台需要额外的初始化序列

6. 实战：完整的启动脚本与逐行解析

以下是一个完整的从eMMC启动的配置示例，包含详细注释：

bash 复制代码
# 设置 eMMC 设备参数
setenv emmcbootdev 1       # 设置eMMC设备号: 0=SD卡, 1=eMMC
setenv emmcpart 1          # 设置eMMC分区号: 通常1是FAT启动分区

# 配置eMMC初始化命令（解决兼容性问题）
setenv emmc_init 'mmc dev ${emmcbootdev}; mmc rescan; mmc part'
# 命令解析:
#   mmc dev ${emmcbootdev} - 选择eMMC设备
#   mmc rescan - 重新扫描设备(检测设备变化)
#   mmc part - 显示分区表(确认分区存在)

# 配置eMMC加载命令 - 内核加载
setenv emmc_load_kernel 'run emmc_init; fatload mmc ${emmcbootdev}:${emmcpart} ${netstart} ${kernel_img}'
# 命令解析:
#   run emmc_init - 首先初始化eMMC设备
#   fatload mmc ... - 从FAT分区加载文件
#   ${emmcbootdev}:${emmcpart} - 设备号:分区号
#   ${netstart} - 目标内存地址(0x10000000)
#   ${kernel_img} - 内核镜像文件名(image.ub)

# 配置eMMC加载命令 - 设备树加载
setenv emmc_load_dtb 'run emmc_init; fatload mmc ${emmcbootdev}:${emmcpart} ${dtbnetstart} ${dtb_img}'
# 命令解析:
#   ${dtbnetstart} - 设备树目标内存地址(0x23fff000)
#   ${dtb_img} - 设备树文件名(system.dtb)

# 配置完整的eMMC启动命令
setenv emmc_boot 'run emmc_load_kernel; run emmc_load_dtb; bootm ${netstart} - ${dtbnetstart}'
# 命令解析:
#   run emmc_load_kernel - 加载内核镜像到内存
#   run emmc_load_dtb - 加载设备树到内存
#   bootm ${netstart} - ${dtbnetstart} - 启动内核并传递设备树地址

# 设置uEnv.txt处理流程
setenv emmc_uEnvtxt_existence_test 'test -e mmc ${emmcbootdev}:${emmcpart} /uEnv.txt'
# 命令解析: 检查uEnv.txt文件是否存在

setenv emmc_load_env 'mmc dev ${emmcbootdev} && fatload mmc ${emmcbootdev}:${emmcpart} ${loadbootenv_addr} ${bootenv}'
# 命令解析: 加载uEnv.txt文件到内存

setenv emmc_import_env 'env import -t ${loadbootenv_addr} ${filesize}'
# 命令解析: 从内存导入环境变量

setenv emmc_uenvboot 'if run emmc_uEnvtxt_existence_test; then run emmc_load_env; echo Loaded environment from eMMC; run emmc_import_env; fi; if test -n ${uenvcmd}; then echo Running uenvcmd ...; run uenvcmd; fi'
# 命令解析: 完整的uEnv.txt处理流程
#   1. 检查uEnv.txt是否存在
#   2. 如果存在，加载并导入环境变量
#   3. 如果定义了uenvcmd，执行它

# 更新启动模式标识
setenv modeboot emmcboot   # 将启动模式标识改为eMMC启动

# 更新主启动命令（包含uEnv.txt处理）
setenv bootcmd 'run emmc_uenvboot; run emmc_boot'
# 命令解析:
#   run emmc_uenvboot - 首先处理uEnv.txt(如果存在)
#   run emmc_boot - 然后执行eMMC启动流程

# 保存配置到永久存储
saveenv
# 注意: 保存后这些配置将在重启后保持有效

# 打印成功消息
echo "eMMC boot configuration completed successfully!"
echo "System will boot from eMMC on next restart."

完整启动流程图：
eMMC 启动流程 是 否 初始化eMMC设备 运行 emmc_init 运行 emmc_load_kernel 加载内核到内存 运行 emmc_load_dtb 加载设备树到内存 执行 bootm 启动内核 U-Boot 启动 执行 bootcmd run emmc_uenvboot 执行 emmc_uEnvtxt_existence_test uEnv.txt 是否存在? 加载并导入uEnv.txt 跳过uEnv.txt处理 执行uEnv.txt中的uenvcmd Linux 内核启动

这个完整的配置方案提供了从eMMC启动的所有必要组件，包括设备初始化、文件加载、启动命令执行以及可选的uEnv.txt处理流程。通过这种结构化的方法，可以确保启动过程的可靠性和可维护性。

结论

通过本文的深度解析，我们全面掌握了U-Boot环境变量的结构、功能和应用方法。关键知识点总结：

  1. 环境变量是U-Boot的核心配置机制，控制了整个启动流程和行为
  2. uEnv.txt提供了灵活的配置方式，无需修改U-Boot本身即可调整启动参数
  3. 从eMMC启动相比QSPI Flash具有明显优势，包括速度、容量和易用性
  4. 正确的设备树配置和参数调优对系统稳定性至关重要
  5. 完整的启动脚本应当包含错误处理和调试支持，方便问题诊断

通过本文提供的详细示例、流程分析和解决方案，嵌入式系统开发者可以快速掌握U-Boot的深度配置技巧，构建稳定可靠的嵌入式启动系统。无论是新产品开发还是现有系统维护，这些知识都将提供宝贵的参考价值。

研究学习不易，点赞易。
工作生活不易，收藏易，点收藏不迷茫 ：）

相关推荐
戴誉杰2 小时前
cloudfared 内网穿透通过docker方式遇到的问题
运维·docker·容器·cloudfared
btyzadt2 小时前
计算机域与工作组详解
运维·windows·计算机
练习时长一年2 小时前
Bean后处理器
java·服务器·前端
snpgroupcn3 小时前
SAP升级后如何进行系统测试和验证？
运维·云计算
野犬寒鸦3 小时前
从零起步学习Redis || 第五章：利用Redis构造分布式全局唯一ID
java·服务器·数据库·redis·分布式·后端·缓存
CC.GG3 小时前
【Linux】Linux调试器----gdb/cgdb
linux
btyzadt3 小时前
Ubuntu防火墙端口管理指南
linux·运维·服务器
fei_sun3 小时前
【复习】计网强化第一章
运维·服务器·网络
野熊佩骑4 小时前
CentOS7二进制安装包方式部署K8S集群之CA根证书生成
linux·运维·docker·云原生·容器·kubernetes·centos
热门推荐
01KGG转MP3工具|非KGM文件|解密音频02GitHub 镜像站点03UV安装并设置国内源04OpenSpeedy简介05jdk21下载、安装（Windows、Linux、macOS）06Linux下V2Ray安装配置指南07在国行 macOS 下用 DeepSeek 补齐 Xcode 26 的 AI 能力：问题、原因与 mitmproxy 解决方案（含可用脚本与安装教程）08阿里最新开源Wan2.2-Animate-14B 本地部署教程：统一双模态框架，MoE架构赋能电影级角色动画与替换09两千字总结：Codex 国内如何安装和使用的教程，以及如何设置中文回答10最新b站加密关键字段的逆向（视频和评论爬取）
