硬件-电容学习DAY20——从零到精通的电容实战指南

每日更新教程,评论区答疑解惑,小白也能变大神!"

目录

一、电容的物理本质:电荷的"蓄水池"

二、电容的三大核心功能与应用场景

[​​1. 能量存储与释放​​](#1. 能量存储与释放)

[​​2. 信号调理​​](#2. 信号调理)

[​​3. 频率控制​​](#3. 频率控制)

三、电容选型与使用中的黄金法则

[1. ​​容量与类型的科学匹配​​](#1. 容量与类型的科学匹配)

[2. ​​电压与极性安全​​](#2. 电压与极性安全)

[3. ​​PCB布局核心技巧​​](#3. PCB布局核心技巧)

四、五大经典电路中的电容作用详解

五、常见误区与实测验证

总结:电容应用的"三要三不要"

一、电容的物理本质:电荷的"蓄水池"

  1. ​结构原理​

    电容由​​两片金属电极​ ​中间夹​​绝缘介质​​(空气、陶瓷、电解液等)构成。当两极板接通电源时,正极板吸引负电荷,负极板吸引正电荷,电荷被"锁"在极板上形成电场,实现能量存储。

  2. ​通交流、阻直流的关键机制​

    • ​直流电路​ :充电完成后电流归零,相当于​断路​(电荷无法跨越绝缘介质)。
    • ​交流电路​ :电流方向周期性变化,电容通过​反复充放电​形成等效电流通路。

    类比理解:直流电像静止的水流,被水坝(电容)完全阻挡;交流电像潮汐,水坝通过周期性蓄水放水让水流"通过"。

  3. ​频率选择特性​

    • ​容抗公式​ XC = 1/(2πfC)
      • 频率(f)越高 → 容抗越小 → 高频易通过
      • 容量(C)越大 → 容抗越小 → 低频易通过

    高频电路(如5G射频)用 ​​0.1μF小电容​ ​,电源滤波(50Hz)用​​1000μF大电容​​。


二、电容的三大核心功能与应用场景

​1. 能量存储与释放​
  • ​作用原理​:充电时储存电荷,放电时释放电荷稳定电压。
  • ​典型应用​
    • ​电源滤波​:电解电容(如100μF)吸收整流后的脉动,输出平滑直流(如手机充电器)。
    • ​瞬间大电流供给​:CPU运算时,去耦电容(0.1μF陶瓷电容)在0.01秒内提供30A峰值电流,避免电压骤降。
​2. 信号调理​
  • ​耦合(隔直通交)​
    串联在信号链中,阻断直流偏置,仅传递交流信号。 实例:麦克风放大器输入端的​​10μF电解电容​​,阻隔话筒的直流偏压,仅传递声音信号。
  • ​旁路(高频噪声短路)​
    并联在电源与地之间,为高频噪声提供低阻抗路径。 实例:MCU电源引脚旁的​​0.1μF陶瓷电容​​,将GHz级数字噪声导入地。
​3. 频率控制​
  • ​谐振选频​ :与电感组成LC回路,筛选特定频率。 收音机调台:调节​​5-200pF可变电容​​改变谐振频率,接收不同电台。
  • ​时间常数控制​ :与电阻配合决定充放电速度。 555定时器:​​1μF电容+100kΩ电阻​​ → 延时0.1秒。

三、电容选型与使用中的黄金法则

1. ​​容量与类型的科学匹配​
​电容类型​ ​典型容量范围​ ​适用场景​ ​特性与注意事项​
​电解电容​ 1μF~10000μF 电源滤波、低频耦合 有极性,反接会爆炸;寿命约5年
​陶瓷电容​ 1pF~10μF 高频旁路、去耦 无极性,ESR低,适合GHz级滤波
​钽电容​ 0.1μF~1000μF 医疗设备、精密仪器 体积小但耐压差,过压易起火
​云母电容​ 0.5pF~0.1μF 射频电路、高频振荡器 温度稳定性极佳,价格昂贵

​容值误区纠正​​:电容并非越大越好!

  • 大电容(如100μF)因寄生电感大,在100MHz时阻抗反而高于小电容(0.1μF)。
  • ​正确方案​:并联10μF电解电容(滤低频)+0.1μF陶瓷电容(滤高频),覆盖全频段噪声。
2. ​​电压与极性安全​
  • ​耐压余量​:工作电压≤额定电压×70%(如12V电路选25V电容)。
  • ​极性判别​ (电解电容):
    用万用表电阻档测试,漏电阻大的一次,黑表笔所接为正极。

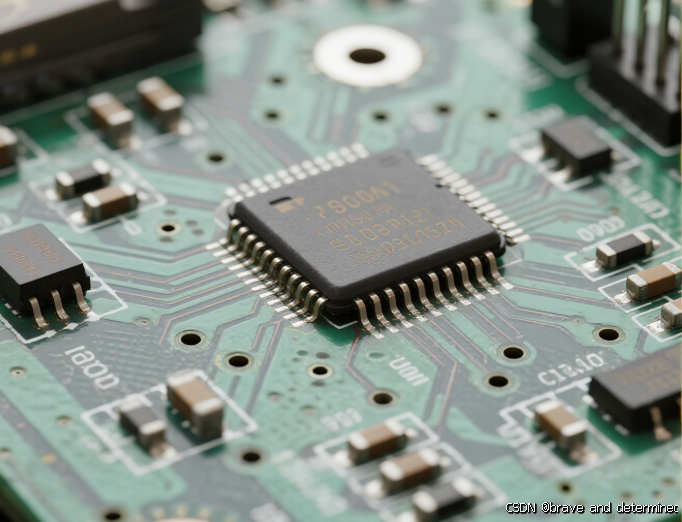

3. ​​PCB布局核心技巧​
  • ​去耦电容​ :紧贴IC电源引脚(距离<3mm),缩短电流回路。 错误案例:距离5mm的电容,寄生电感增加2nH,导致500MHz噪声滤除失效。
  • ​高频旁路​:优先选0402封装(比0804封装ESL降低40%)。

四、五大经典电路中的电容作用详解

  1. ​电源滤波电路​

    • ​电容组合​:220μF电解电容(滤100Hz纹波)+0.1μF陶瓷电容(滤MHz开关噪声)。
    • ​原理​:电解电容像"水库"稳定水位;陶瓷电容像"快速排水管"应对暴雨。
  2. ​音频放大器​

    • ​耦合电容​:10μF电解电容,隔断前级直流偏置电压。
    • ​退耦电容​:100μF+0.1μF并联,消除电源波动导致的"嗡嗡"声。
  3. ​单片机系统​

    • ​每个电源引脚​:1个0.1μF陶瓷电容,吸收瞬时电流(如STM32的NRST引脚)。
    • ​全局储能​:470μF电解电容,应对USB热插拔的电压波动。
  4. ​射频发射电路​

    • ​谐振电容​:5pF陶瓷电容,与电感配合产生2.4GHz载波(蓝牙/WiFi)。
  5. ​延时开关​

    • ​定时电容​:100μF电解电容,充电至阈值电压后触发MOS管导通(延时约10秒)。

五、常见误区与实测验证

  1. ​误区:"电容越大滤波越好"​

    • ​实测对比​
      • 1个100μF电容:100MHz噪声衰减-20dB
      • 10μF+0.1μF并联:同频噪声衰减-50dB
  2. ​误区:"陶瓷电容无极性可随意安装"​

    • ​真相​ :多层陶瓷电容(MLCC)存在​直流偏压效应​------12V电压下4.7μF电容实际容量可能仅剩1.5μF!
    • ​对策​:选1206封装(比0805容量衰减减少30%)或改用C0G材质(零电压系数)。
  3. ​失效判断技巧​

    • ​万用表检测​
      • 正常:指针先右摆(充电),再缓慢回左侧(绝缘电阻大)。
      • 击穿:指针停右侧(电阻≈0)。
      • 漏电:指针停在中间某位置。

总结:电容应用的"三要三不要"

​原则​ ​正确做法​ ​错误案例​
​选型​ 高频用小电容,低频用大电容 用100μF电容滤GHz噪声
​布局​ 去耦电容紧贴IC引脚(≤3mm) 电容远离IC,通过长走线连接
​电压​ 工作电压≤70%额定电压 5V电路用6.3V电容(余量不足)
​极性​ 电解电容严格区分正负极 钽电容反接导致短路起火
​寿命​ 电解电容5年更换,陶瓷电容免维护 10年老设备电源失效未预判
​验证​ 上电前用万用表检测漏电流 仅凭外观判断电容好坏

电容如同电路中的"交通调度员":

  • ​放行交流​ (信号传递)、​拦截直流​(保护电路);
  • ​存储电能​ (应对突发需求)、​筛选频率​(精准控制);
  • 理解其物理本质,方能避免"大马拉小车"的无效设计。
    掌握上述原则,电容将从"易损件"蜕变为"电路守护者"!
