CMake学习篇[3]---CMake进阶+嵌套CMakeLists+多层级关系

文章目录

前言
[1. 什么是模块？](#1. 什么是模块？)
[2. 嵌套CMakeLists](#2. 嵌套CMakeLists)
- [2.1 项目结构](#2.1 项目结构)
- [2.2 CMakeLists](#2.2 CMakeLists)
- - [2.2.1 根节点](#2.2.1 根节点)
  - [2.2.2 子节点](#2.2.2 子节点)
- [2.3 命令说明](#2.3 命令说明)
总结

前言

在第二篇中我们使用CMake做了一个比较完整的构建，涉及到了库的生成与链接，同时在VS中讲了VS的配置与CMakeGUI的一些对应设置关系。

看完第二篇，其实自己做一个简单的小项目其实没有太大的问题，但是在企业开发中，一般都是大型项目，就涉及到很多的模块之类的开发，同时还要引用这些模块，那么在构建项目的时候，如果都堆到一起，就会导致CMakeLists过大，同时难以阅读。

所以对于大型项目，将模块分开管理是一个更好的选择。

1. 什么是模块？

关于模块module这个概念，以前一直认为是C++的某一个专属名词，类似于动态库，静态库，C++里面应该是一个名叫module的一个关键字等。后来发现模块只是一个逻辑上的概念，而模块这个东西在开发和使用的时候，具体到物理层面是以"库文件"承载。

虽然C++20有了个模块化编程概念，它是为了解决：编译时间长、容易出现宏冲突、重复定义、依赖关系不明确等问题，这个不过多追求，现在来说，我们只需要知道模块这个东西，具体到实际使用上，就是使用库，封装库，这就是模块。

在CMake里面add_library的使用中，一般这样用

cmake 复制代码

add_library(库名称 库类型(静态，动态，模块) 源文件路径)

这里的库类型就可以指定为模块MODULE
MODULE 是一种特殊的库类型，主要用于创建动态加载模块（Dynamic Loadable Modules），与我们常用的 STATIC（静态库）和 SHARED（动态库）在设计目的、使用场景和链接方式上有本质区别。

库类型	扩展名（平台差异）	核心用途	链接 / 加载方式	关键特征
STATIC	Windows: .lib Linux/macOS: .a	编译时直接将库的代码 "打包" 到可执行文件中	编译链接阶段静态链接（嵌入可执行文件）	可执行文件独立运行，不依赖外部文件；库更新需重新编译可执行文件
SHARED	Windows: .dll+.lib（导入库）Linux: .so macOS: .dylib	编译时仅记录库的 "符号信息"，运行时从外部加载库文件	编译链接阶段动态链接（依赖导入库），运行时加载 .dll/.so	可执行文件体积小；库更新无需重新编译可执行文件；运行时必须找到库文件
MODULE	Windows: .dllLinux: .so macOS: .bundle/.dylib	作为 "插件" 或 "扩展模块"，由可执行文件在运行时手动加载（非自动链接）	不参与编译链接，仅运行时通过代码加载	完全独立于可执行文件；可动态添加 / 移除功能（如插件）；无需导入库

刚好提及到了模块的相关内容，所以这里做了一个阐述，这篇博客对于模块不做太深入的研究，后续如果实战有相关内容，考虑写一篇。

下面进入正题，先看一个例子

2. 嵌套CMakeLists

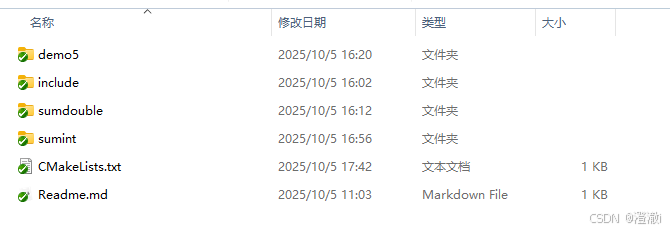

2.1 项目结构

demo5.cpp

cpp 复制代码

#include<iostream>

#include"headdouble.h"
#include"headint.h"

int main()
{
	int a=6,b=2;
	std::cout<<"sumInt(a,b)="<< SumInt(a,b)<<std::endl;
	std::cout<<"sumDouble(a,b)="<< SumInt(a,b)<<std::endl;
	return 0;
}

headint.h

cpp 复制代码

#ifndef HEADINT_H
#define HEADINT_H

// 导出修饰符，用于动态库项目
#ifdef MY_DEMO5SHARED_EXPORTS
#define DEMO5SHARED_API __declspec(dllexport)
#else
#define DEMO5SHARED_API __declspec(dllimport)
#endif
DEMO5SHARED_API  int SumInt(int a,int b);

#endif

headdouble.h

cpp 复制代码

#ifndef HEADDOUBLE_H
#define HEADDOUBLE_H

double SumDouble(double a,double b);

#endif

sumDouble.cpp

cpp 复制代码

#include<iostream>
#include"headdouble.h"

double SumDouble(double a,double b)
{
	return a+b;
}

sumInt.cpp

cpp 复制代码

#include<iostream>
#include"headint.h"

int SumInt(int a,int b)
{
	return a+b;
}

2.2 CMakeLists

2.2.1 根节点

根CMakeLists

cmake 复制代码

#CMake最小要求的版本
cmake_minimum_required(VERSION 3.11.0)

#工程名称
project(Demo5)

set(LIB_PATH ${CMAKE_CURRENT_SOURCE_DIR}/lib)

#测试程序生成路径
set(EXEC_PATH ${CMAKE_CURRENT_SOURCE_DIR}/bin)

#头文件目录
set(HEAD_PATH ${CMAKE_CURRENT_SOURCE_DIR}/include)

#库名称
set(SUMINT_LIB sumint_static_lib)
set(SUMDOUBLE_LIB sumdouble_shared_lib)

#可执行程序名称
set(APP_NAME demo5exe)

#添加子目录
add_subdirectory(sumdouble)
add_subdirectory(sumint)
add_subdirectory(demo5)

这里我们定义了很多的变量，这些变量在根CMakeLists中设置后，在整个项目构建的CMakeLists中就相当于是全局变量，在它下面的子CMakeLists中，就可以访问到这些变量。

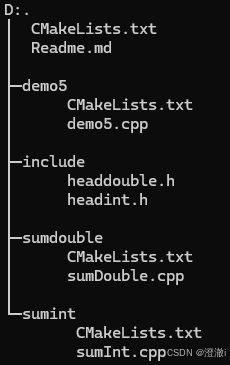

CMakeLists用树的方式进行组织，在下图的项目结构中，最外层的CMakeLists就是根节点，下面demo5/CMakeLists，sumint/CMakeLists，sumdouble/CMakeLists,均为子节点，它们中可以直接通过${变量名}的方式进行访问根节点定义的变量。

这样做的好处就是，可以使用统一的名称进行管理，名称背后的值可以随意更改。

这里我们相比于前两节，新增了一个命令add_subdirectory(xxxx)，这里具体的下面会阐述，这里最基本的用法就是将指定目录下的CMakeLists作为当前CMakeLists的子节点，相当于构建树。

这个根节点的CMakeLists，它没有生成库，没有生成可执行文件，更像是一个统筹的管理者，定义了一些变量，作为下面子节点的一些规范，并将所有的子节点的生成内容，全部构建到project名为Demo5的项目中，在VS中是解决方案*.sln

2.2.2 子节点

sumdouble/CMakeLists

负责生成一个静态库，这里我们不使用project命令(主要是我试了也不生效)，因为project其实是生成一个解决方案，但是实际上这是个子节点，一个具体的构建项目，只有一个解决方案，所以是以根节点中的project命令为准。

cmake 复制代码

#CMake最小要求的版本
cmake_minimum_required(VERSION 3.11.0)

#将当前目录下的所有文件(不包括CMakeLists)存储到SRC字段下
aux_source_directory(./ SRC)

#包含头文件路径，路径变量来自于父节点的CMakeLists
include_directories(${HEAD_PATH})

#LIBRARY_OUTPUT_PATH 是 CMake 的一个内置变量，用来指定编译生成的库文件（静态库 / 动态库）的存放目录
set(LIBRARY_OUTPUT_PATH ${LIB_PATH})

#生成静态库
add_library(${SUMDOUBLE_LIB} STATIC ${SRC})

sumint/CMakeLists

负责生成一个动态库

cmake 复制代码

#CMake最小要求的版本
cmake_minimum_required(VERSION 3.11.0)

#将当前目录下的所有文件(不包括CMakeLists)存储到SRC字段下
aux_source_directory(./ SRC)

#包含头文件路径，路径变量来自于父节点的CMakeLists
include_directories(${HEAD_PATH})

#LIBRARY_OUTPUT_PATH 是 CMake 的一个内置变量，用来指定编译生成的库文件（静态库 / 动态库）的存放目录
set(LIBRARY_OUTPUT_PATH ${LIB_PATH})

#生成静态库
add_library(${SUMINT_LIB} SHARED ${SRC})

demo5/CMakeLists

负责生成可执行文件，该文件链接sumint和sumdouble库，并指定宏从而调用动态库，对于无法找到DLL的问题，在第二篇中已经讲过，这里不做赘述。

cmake 复制代码

#CMake最小要求的版本
cmake_minimum_required(VERSION 3.11.0)

#将当前目录下的所有文件(不包括CMakeLists)存储到SRC字段下
aux_source_directory(./ SRC)

#包含头文件路径，路径变量来自于父节点的CMakeLists
include_directories(${HEAD_PATH})

#包含库路径，并链接库
link_directories(${LIB_PATH})
link_libraries(${SUMINT_LIB} ${SUMDOUBLE_LIB})

#如果不指定名称会自动生成"项目名_EXPORTS"的宏
target_compile_definitions(${SUMINT_LIB} PUBLIC MY_DEMO5SHARED_EXPORTS)

#EXECUTABLE_OUTPUT_PATH是 CMake的一个内置变量，用来指定生成的可执行文件存放位置
set(EXECUTABLE_OUTPUT_PATH  ${EXEC_PATH})

#生成可执行文件
add_executable(${APP_NAME} ${SRC})

#将库文件拷贝到可执行文件夹中，处理找不到dll的问题
add_custom_command(TARGET ${APP_NAME} POST_BUILD
                   COMMAND ${CMAKE_COMMAND} -E copy_directory
                   ${LIB_PATH}/$<IF:$<CONFIG:Debug>,Debug,Release> $<TARGET_FILE_DIR:${APP_NAME}>
                   COMMENT "Copying dynamic library to executable directory"
                   VERBATIM)

2.3 命令说明

add_subdirectory

add_subdirectory 是 CMake 的一个核心命令，用来添加一个子目录，让 CMake 去处理那个目录下的 CMakeLists.txt 文件。它常用于多目录、多模块的大型项目，让每个子模块都能独立管理自己的构建规则。

语法：

cmake 复制代码

add_subdirectory(source_dir [binary_dir] [EXCLUDE_FROM_ALL])

source_dir：必填参数，指定要添加的子目录的路径，这个路径是相对于当前CMakeLists.txt文件所在目录的相对路径，或者是一个完整的绝对路径。

binary_dir：可选参数，指定子目录对应的构建目录。如果不指定这个参数，CMake 默认会在与source_dir同级的目录下创建一个同名的构建目录（例如source_dir是src，那么默认构建目录就是build/src）。你可以通过指定该参数来自定义构建目录，比如将构建目录设置到其他位置，或者给构建目录指定一个更具描述性的名称，如add_subdirectory(src build/my_src_build) ，这样构建目录就会是build/my_src_build 。在生成像 Visual Studio 等 IDE 项目时，binary_dir的最后一部分（目录名）会作为项目筛选器（Filter）的名称。

EXCLUDE_FROM_ALL：可选参数，当使用这个参数时，子目录中的目标（如通过add_executable、add_library创建的可执行文件、库等）默认不会被构建，除非显式地指定要构建它们。例如，在开发过程中，有些子目录可能是用于实验或测试的，你不希望每次构建整个项目时都构建它们，就可以使用EXCLUDE_FROM_ALL参数。

作用和使用场景
项目模块化：当项目规模较大时，可以将不同功能模块放在不同的子目录中，每个子目录都有自己的CMakeLists.txt文件来管理该模块的源文件、库依赖等。通过add_subdirectory，主项目的CMakeLists.txt可以方便地引入各个子模块，实现代码的模块化管理。例如，一个图形处理项目，可能有图像处理算法模块、用户界面模块等，分别放在image_processing和ui子目录中，主项目的CMakeLists.txt可以通过add_subdirectory(image_processing)和add_subdirectory(ui)来管理这两个模块。

构建目录分离：利用binary_dir参数，可以将源文件目录和构建目录分离开来，保持源文件目录的整洁，避免在源文件目录中生成大量的构建产物（如.o文件、可执行文件等）。例如，在根目录的CMakeLists.txt中设置add_subdirectory(src build/src)，这样所有关于src子目录的构建产物都会生成到build/src目录下，而src目录本身只保留源文件。

选择性构建：结合EXCLUDE_FROM_ALL参数，对于一些不常用的子模块或者临时开发的功能，可以在需要时才进行构建，提高构建效率。比如在一个大型软件中，有一个用于特定硬件设备的驱动模块，在普通测试时不需要构建它，就可以在添加该子目录时带上EXCLUDE_FROM_ALL参数，当需要测试硬件功能时，再手动指定构建该模块。

总结

相比于一个CMakeLists走天下，嵌套CMakeLists的方式，可以把一个大型项目进行拆分，每一个CMakeLists分工明确，职责更加单一，便于维护，优点设计模式的味道了哈哈哈哈哈

这种情况一般来说对于大型项目式必修的，但是自己写小小的demo那真用不上。不过也总归不会一直写demo，所以还是得学。

代码以及项目文件已同步上传到gitee：https://gitee.com/Edwinwzy1/cmake-learn
