从零学会绘制系统架构图:目的、思路与实操指南
在技术项目中,系统架构图就像一张"技术地图",它能将复杂的系统结构直观呈现,让团队成员、业务方甚至跨部门协作伙伴快速达成共识。但不少人在绘制时会陷入"要么过于简单没价值,要么复杂到没人懂"的困境。今天这篇文章,就从绘制目的、核心思路、工具选择到实操建议,带你一步步画出专业且实用的系统架构图。
一、先想清楚:为什么要画系统架构图?
绘制前先明确目的,是避免"为画而画"的关键。不同场景下,架构图的侧重点截然不同:
-
技术团队沟通: 核心是"厘清边界与依赖"。比如新功能开发时,架构图需明确新增模块与现有服务的调用关系、数据交互方式,避免开发中出现"重复造轮子"或"接口不兼容"问题。此时需细化到关键组件、技术栈选型(如用Spring Boot还是Node.js)、数据库类型等技术细节。
-
业务方理解: 重点是"映射业务场景"。业务方更关心"系统如何支撑业务流程",比如用户下单后,从支付到库存扣减再到物流通知,系统各环节是如何联动的。这时应简化技术术语,用"订单服务""支付网关"等贴近业务的名称,突出核心业务链路。
-
项目文档沉淀: 目标是"可追溯与传承"。作为项目的核心技术文档,架构图需记录系统的演进过程,比如V1.0是单体架构,V2.0拆分了哪些微服务,每个版本的关键变更点是什么。这能帮助新加入团队的成员快速了解系统历史,也为后续架构优化提供依据。
二、绘制思路:四步搭建清晰架构
架构图的核心是"分层抽象+逻辑关联",遵循以下四步,能让你的图既全面又不混乱:
-
第一步:明确范围与受众。先回答两个问题:"这张图要覆盖系统的哪些部分?"(比如是整个系统还是某个子模块)、"看这张图的人是谁?"(技术同事、产品经理还是管理层)。例如给管理层看的架构图,无需标注具体端口号;给开发看的则需要明确服务间的协议(如HTTP、RPC)。
-
第二步:梳理核心组件与关系。从"用户视角"或"业务流程"出发,拆解系统的核心模块。比如电商系统可拆解为:用户层(Web端、APP端)、接入层(CDN、负载均衡)、应用层(用户服务、商品服务、订单服务)、数据层(MySQL、Redis、Elasticsearch)。然后用线条标注组件间的交互关系,比如"用户端→负载均衡→商品服务→MySQL"。
-
第三步:分层与抽象,避免信息过载。采用"自顶向下"的分层方式,常见的分层包括:用户层(使用者或外部系统)、接入层(请求入口)、应用层(业务逻辑处理)、服务层(核心能力封装)、数据层(数据存储与管理)、基础设施层(服务器、容器、网络等)。同一层级的组件用相同的样式(如颜色、形状)统一,避免将不同层级的细节混在一起。
-
第四步:定义规范与标注。制定简单的绘图规范:比如用"矩形"表示组件,"虚线"表示异步通信,"实线"表示同步调用,"数据库图标"表示存储组件。同时,对关键组件添加简短标注,说明其核心功能(如"Redis:缓存热门商品数据,减轻DB压力"),但标注不宜过多,以免干扰整体视图。
三、工具推荐:适合不同场景的绘图神器
不同工具的定位不同,根据团队协作需求和个人习惯选择即可:
主流可视化工具
-
Draw.io: 免费开源,支持本地存储和云端协作,模板丰富(含架构图、流程图等),导出格式多样(PNG、SVG、PDF),适合个人或小团队快速绘图。
-
Figma: 设计协作工具,矢量绘图能力强,支持组件复用和团队实时协作,适合需要高颜值架构图且注重设计规范的团队。
代码生成工具
-
PlantUML: 用代码生成图表,支持Markdown嵌入,适合程序员"用代码思维绘图",可集成到Git、Notion等工具中,版本控制方便。
-
Mermaid: 轻量级代码绘图库,语法简单,支持在文档(如GitHub README)中直接渲染,适合快速生成简洁的架构图。参考教程
轻量在线工具
-
Lucidchart: 在线协作功能强大,提供大量架构图模板(如微服务架构、云架构),适合跨团队远程协作。
-
ProcessOn: 国内在线绘图工具,操作简单,模板丰富,支持多人实时编辑,适合非技术人员快速上手。
四、常见系统架构设计及mermaid代码示例
掌握不同架构设计的特点和图示方法,能快速应对各类项目需求。以下是四种常见架构及对应的mermaid代码,可直接复制到支持mermaid的工具(如https://mermaid-live.nodejs.cn/)中渲染:
1. 单体架构(Monolithic Architecture)
特点 :所有功能模块打包成一个应用,部署简单但扩展性差;适用场景:小型项目、创业初期快速迭代。

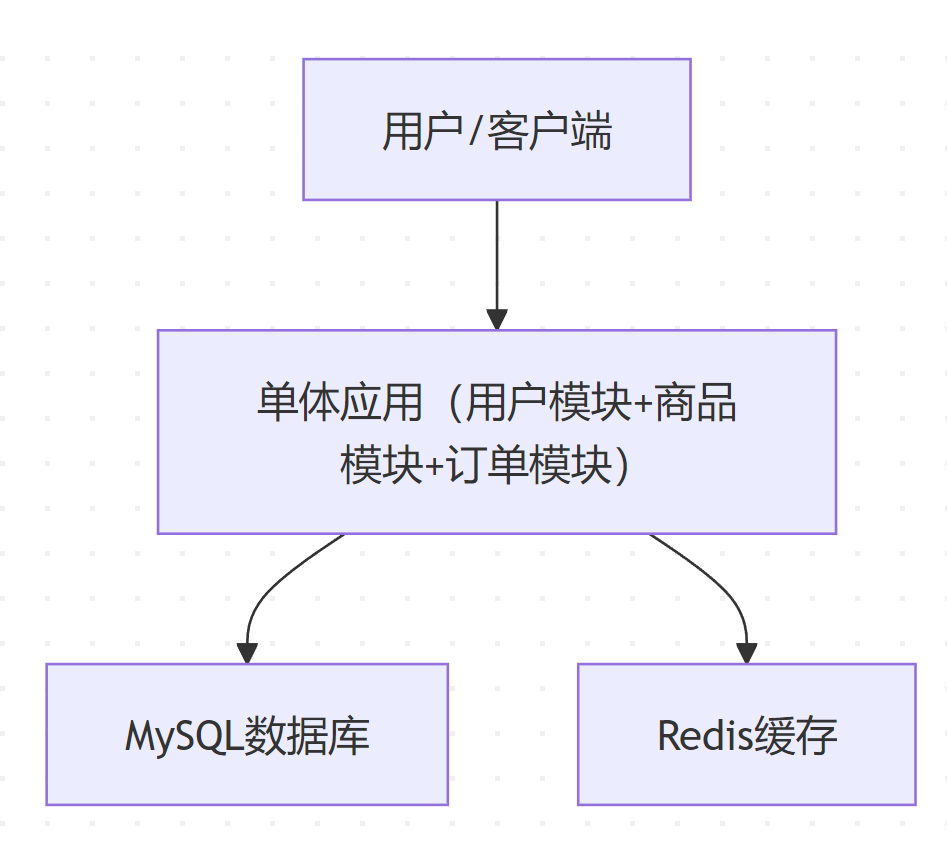

渲染效果如图:
2. 微服务架构(Microservices Architecture)
特点 :按业务拆分独立服务,松耦合易扩展;适用场景:中大型项目、高并发业务。
planText
graph TD
User[用户/客户端] --> Gateway[API网关]
Gateway --> UserService[用户服务]
Gateway --> ProductService[商品服务]
Gateway --> OrderService[订单服务]
UserService --> UserDB[用户DB]
ProductService --> ProductDB[商品DB]
OrderService --> OrderDB[订单DB]
ProductService --> Cache[Redis缓存]
用户/客户端 API网关 用户服务 商品服务 订单服务 用户DB 商品DB 订单DB Redis缓存

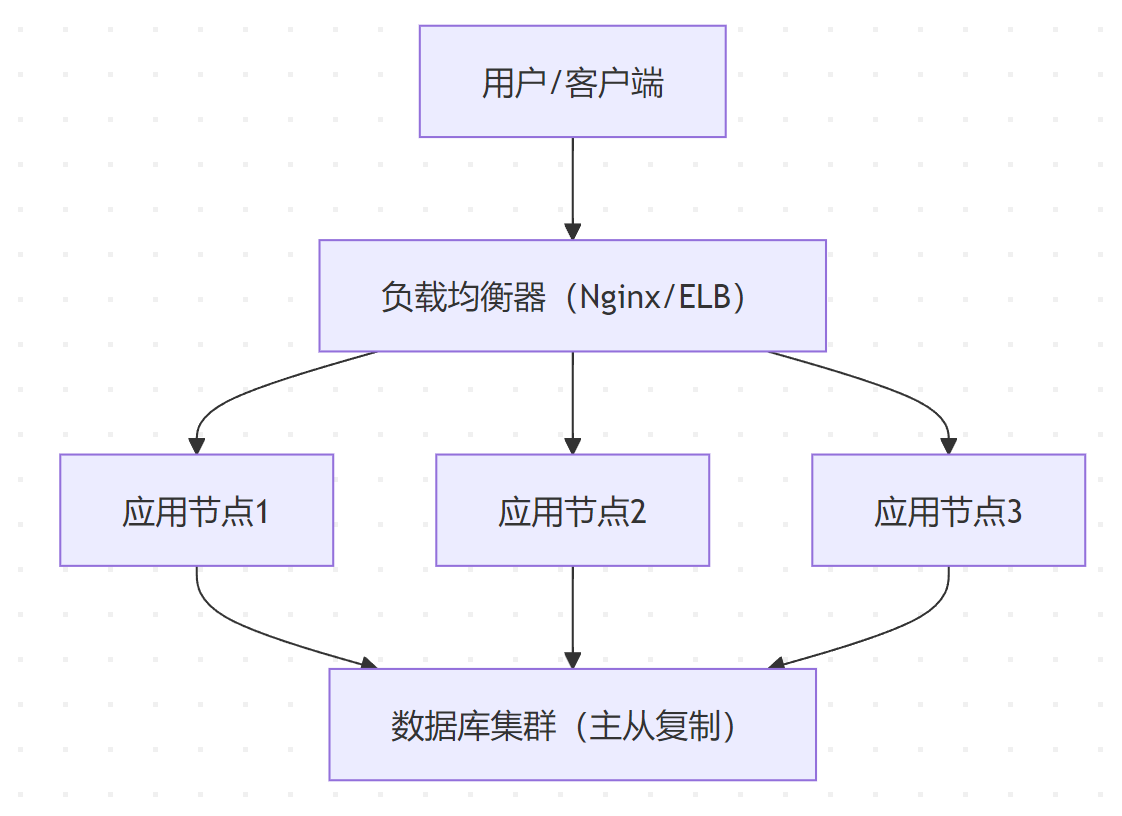

3. 分布式架构(Distributed Architecture)
特点 :多节点部署同一服务,通过负载均衡分担压力;适用场景:高可用、大流量业务。
planText
graph TD
User[用户/客户端] --> LB[负载均衡器(Nginx/ELB)]
LB --> App1[应用节点1]
LB --> App2[应用节点2]
LB --> App3[应用节点3]
App1 --> DBCluster[数据库集群(主从复制)]
App2 --> DBCluster
App3 --> DBCluster

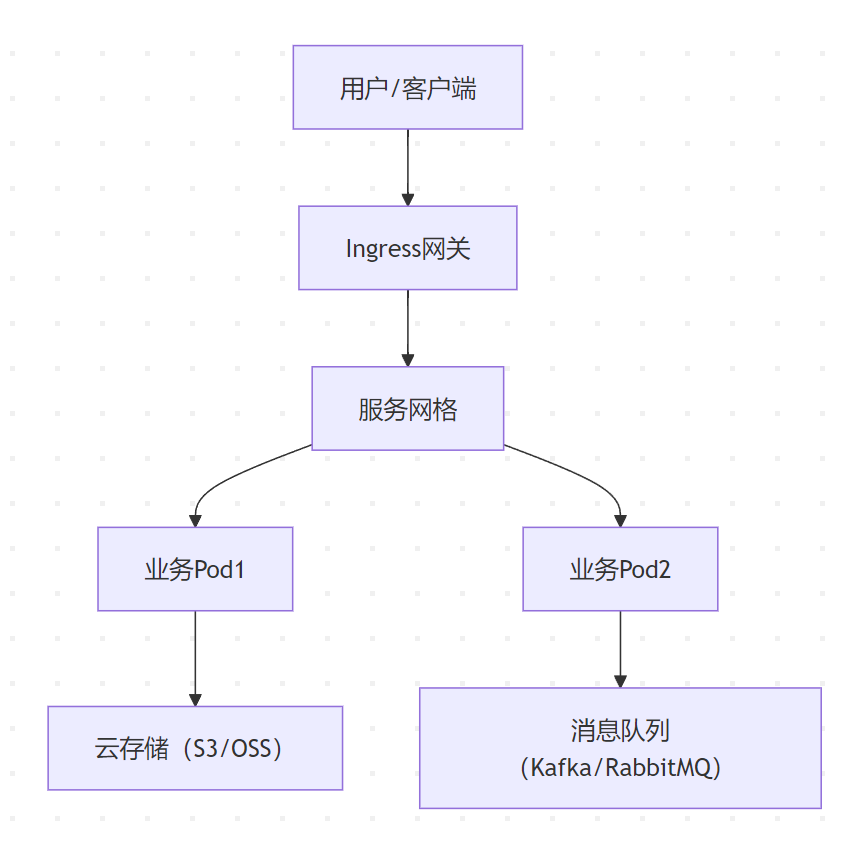

4. 云原生架构(Cloud-Native Architecture)
特点 :基于容器化、服务网格部署,弹性伸缩;适用场景:云平台项目、需动态扩缩容业务。
planText
graph TD
User[用户/客户端] --> Ingress[Ingress网关]
Ingress --> ServiceMesh[服务网格]
ServiceMesh --> Pod1[业务Pod1]
ServiceMesh --> Pod2[业务Pod2]
Pod1 --> Storage[云存储(S3/OSS)]
Pod2 --> MessageQueue[消息队列(Kafka/RabbitMQ)]

五、实操建议:让架构图"活"起来
架构图不是"一次性产物",而是需要随着系统演进不断更新的动态文档。
-
从"最小可行架构图"开始: 不要追求一步到位画全所有细节,先画出核心链路,再逐步补充。比如初期先画"用户下单核心流程"的架构图,后续再扩展到"商品搜索""售后维权"等子模块。
-
保持简洁,拒绝"炫技": 避免使用过多复杂的图形和颜色,也不要堆砌技术名词。好的架构图应该让读者30秒内看懂核心逻辑,而不是需要"看图解说明"。
-
版本化管理,记录演进: 给架构图添加版本号(如V1.0、V2.0)和更新日志,说明每个版本的变更原因(如"V2.0:拆分订单服务为订单管理和支付服务,解决高并发瓶颈")。
-
结合场景"按需绘图": 不要试图用一张图满足所有需求。比如可以分别绘制"业务架构图"(侧重业务流程)、"技术架构图"(侧重技术实现)、"部署架构图"(侧重服务器分布),每张图聚焦一个核心场景。
六、AI辅助绘制架构图
以下是针对"前后端分离,使用MCP(微服务控制协议)和RAG(检索增强生成)的AI系统架构"的mermaid绘图提示词,可直接用于指导生成架构图代码:
mermaid绘图提示词:
绘制前后端分离的AI系统架构图,包含以下核心模块及交互关系:
1.前端层:Web端、移动端;
2.接入层:API网关(处理请求路由、鉴权);
3.后端服务层:用户服务(用户管理)、AI交互服务(接收前端查询)、RAG服务(含检索模块、向量数据库、知识库)、业务服务(关联业务逻辑);
4.控制层:MCP(微服务控制平面,负责服务注册发现、配置管理、监控告警);
5.数据层:关系型数据库(存储用户/业务数据)、向量数据库(存储RAG向量数据)、知识库(文档/数据集合);
6.中间件:消息队列(异步通信AI交互结果)。
使用flowchart TD类型,用不同注释区分模块层级,标注关键组件技术栈(如API网关用Nginx,向量数据库用Milvus,MCP用Istio)。
基于上述提示词生成的mermaid代码示例:
前端层 Web端 移动端 API网关Nginx路由/鉴权 MCPIstio服务注册/监控 后端服务层 用户服务用户管理 AI交互服务接收查询 业务服务业务逻辑 RAG服务 检索模块匹配向量数据 向量数据库Milvus 知识库文档集合 消息队列Kafka异步返回结果 关系型数据库MySQL用户/业务数据
bash
flowchart TD
%% 前端层
Frontend[前端层] --> Web[Web端]
Frontend --> Mobile[移动端]
%% 接入层
Web --> APIGateway[API网关Nginx路由/鉴权]
Mobile --> APIGateway
%% 控制层
MCP[MCPIstio服务注册/监控] --> APIGateway
MCP --> ServiceLayer[后端服务层]
%% 后端服务层
APIGateway --> UserService[用户服务用户管理]
APIGateway --> AIInteraction[AI交互服务接收查询]
APIGateway --> BusinessService[业务服务业务逻辑]
AIInteraction --> RAGService[RAG服务]
%% RAG子模块
RAGService --> Retrieve[检索模块匹配向量数据]
Retrieve --> VectorDB[向量数据库Milvus]
Retrieve --> KnowledgeBase[知识库文档集合]
AIInteraction --> MQ[消息队列Kafka异步返回结果]
MQ --> Frontend
%% 数据层
UserService --> SQLDB[关系型数据库MySQL用户/业务数据]
BusinessService --> SQLDB
VectorDB --> RAGService
KnowledgeBase --> RAGService
%% 层级标注
classDef frontend fill:#f9f,stroke:#333;
classDef access fill:#9f9,stroke:#333;
classDef control fill:#ff9,stroke:#333;
class Frontend,Web,Mobile frontend;
class APIGateway access;
class MCP control;
总结
绘制系统架构图的本质是"结构化思考"的过程。它不仅是给别人看的"地图",更是帮自己梳理系统逻辑的"工具"。试着从下一个项目开始,按照上面的方法画一张架构图,你会发现团队沟通效率和系统认知清晰度都会提升一大截!
