用3Dmol.js展示3D分子结构

几个月前有个3D开发需求，展示化学分子结构，需求学科专业化程度较高了！

对方推荐了JSmol，但是这个跟Jmol(Java分子结构库)紧密结合。最终查找资料找到纯前端解决方案，决定用3Dmol.js实现。本文简单记录一下使用方法，免得忘了！

1.什么是3Dmol.js

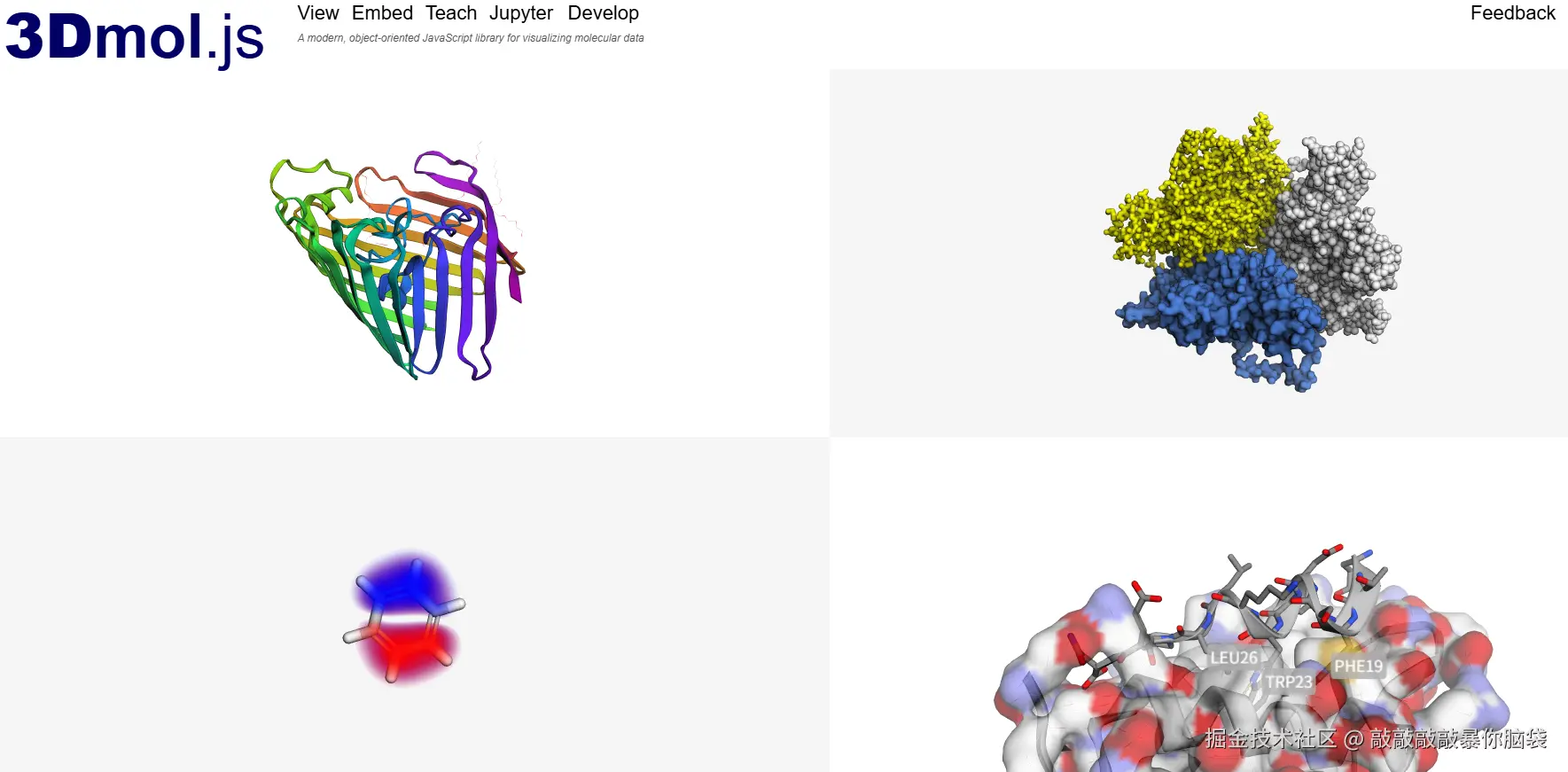

官方介绍：

3Dmol.js是一个基于WebGL的面向对象的JavaScript库，用于在线分子可视化 - 无需Java！使用3Dmol.js，您可以将精美渲染的分子可视化添加到您的Web应用程序中。

特性

支持pdb、sdf、mol2、xyz和cube格式
并行分子表面计算
球体、棒状、线条、十字、卡通和曲面样式
基于原子属性的选择和样式设置
标签
与分子数据的可点击交互
几何形状，包括球体和箭头

Github地址 https://github.com/3dmol/3Dmol.js

官网地址 https://3dmol.org/

2.使用3Dmol.js

2.1 安装

sh 复制代码

pnpm add 3dmol

该库基于typescript开发，友好支持typescript!

或者使用script形式引入

html 复制代码

<script src="https://3Dmol.org/build/3Dmol-min.js"></script>

<script src="https://3Dmol.org/build/3Dmol.js"></script>

<script src="https://cdnjs.cloudflare.com/ajax/libs/3Dmol/2.0.1/3Dmol-min.js"></script>

<script src="https://cdnjs.cloudflare.com/ajax/libs/3Dmol/2.0.1/3Dmol.js"></script>

2.1 创建场景

html 复制代码

<div id="container" style="height:800px;width:800px"></div>

ts 复制代码

import * as $3Dmol from '3dmol/build/3Dmol.js';

const container=document.getElementById("container");
//创建视图
const viewer = createViewer(container, {backgroundColor: "orange"});

//添加绿色球体
    viewer.addSphere({center: {x: 0, y: 0, z: 0}, radius: 10.0, color: "green"});
    //缩放适配渲染内容大小
    viewer.zoomTo();
    //开始渲染
    viewer.render();
    //缩放动画  2秒缩放到0.8视角
    viewer.zoom(0.8, 2000);

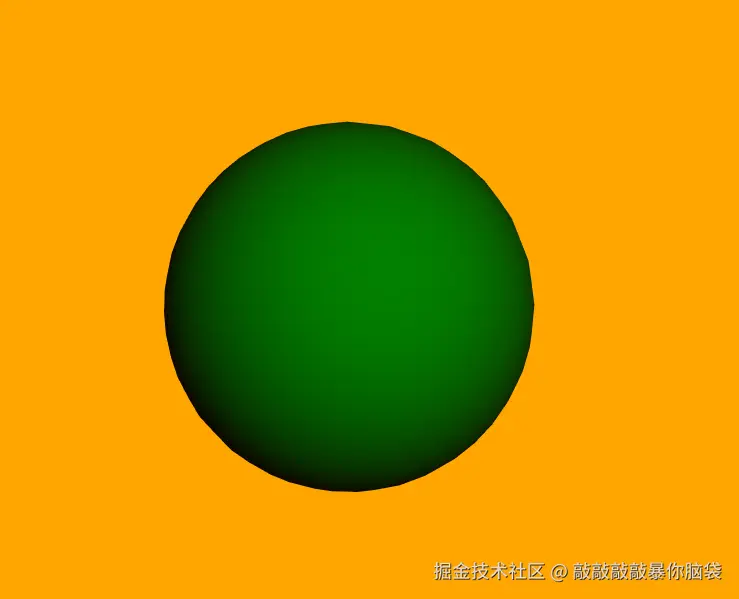

效果如下

常用的几个配置

backgroundColor背景颜色
antialias是否开启抗锯齿
backgroundAlpha背景透明度，范围[0~1]
defaultcolors3D分子模型默认颜色，如使用JS模型颜色$3Dmol.elementColors.Jmol，那么3D分子模型的样式会是：
- H氢原子白色
- O氧原子红色
- 元素原子都会配置对应颜色作为区别标识
更多视图方法的配置可以看官网文档createViewer

常用的的方法

render()渲染场景内容
resize()调整大小，用于窗口大小变化的时候
spin(axis, speed)视角变化，自动绕某个轴旋转
clear()清空场景所有
setConfig(c)修改更新配置
setStyle()修改模型全局样式配置
更多视图对象操作请看GLViewer`

2.2 添加形状并设置样式

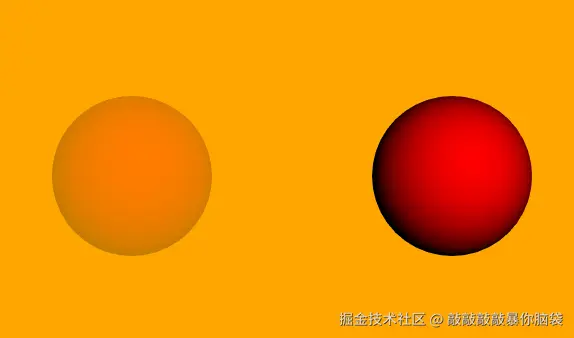

添加球体

ts 复制代码

const sphere= viewer.addSphere({center: {x: 2.0, y: 0, z: 0}, radius: 1.0, color: "red"});

const sphere1=viewer.addSphere({center: {x: -2.0, y: 0, z: 0}, radius: 1.0, color: "red", opacity: 0.5});

参数说明

center中心坐标
radius半径大小
color颜色
opacity透明度可以使用updateStyle修改样式

ts 复制代码

 sphere.updateStyle({color: "blue"});
 viewer.render();

注意：形状修改样式后记得执行 viewer.render才能重新渲染生效。

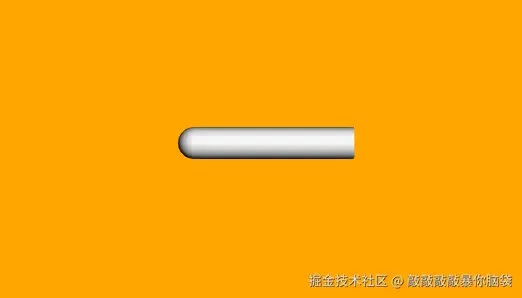

添加柱体

ts 复制代码

viewer.addCylinder({
      start: {x: 1.0, y: 0.0, z: 0.0},
      end: {x: -1.0, y: 0.0, z: 0.0},
      radius: 0.2,
      color: "white",
      fromCap: $3Dmol.CAP.FLAT,
      toCap: $3Dmol.CAP.ROUND
    });

参数说明

start 开始坐标
end结束坐标
radius半径大小
color颜色
fromCap开始端是否圆角，NONE无，FLAT平角， ROUND圆角
toCap结束端是否圆角，NONE无，FLAT平角， ROUND圆角

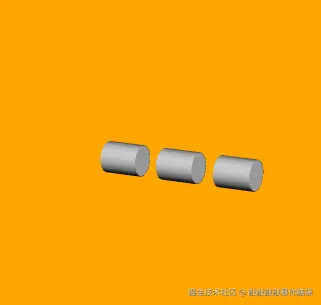

可以开启虚线，多段柱体

ts 复制代码

viewer.addCylinder({
      start: {x: 1.0, y: 0.0, z: 0.0},
      end: {x: -1.0, y: 0.0, z: 0.0},
      radius: 0.2,
      color: "white",
      fromCap: $3Dmol.CAP.FLAT,
      toCap: $3Dmol.CAP.FLAT,
      dashed: true,
      dashLength: 0.5,
      gapLength: 0.3
    });

参数说明

dashed是否开启虚线
dashLength段长度
gapLength间隔长度

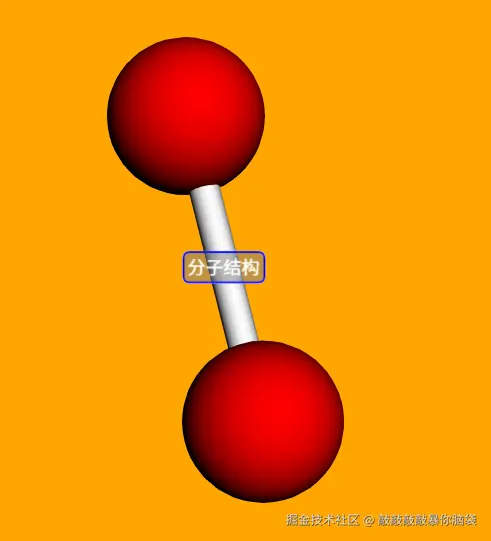

添加标签

ts 复制代码

  viewer.addLabel("分子结构", {
      alignment: "center",
      font: "sans-serif",
      fontSize: 18,
      fontColor: "white",
      fontOpacity: 1,
      borderThickness: 2.0,
      borderColor: "blue",
      borderOpacity: 1,
      backgroundColor: "black",
      backgroundOpacity: 0.5,
      position: {x: 0.0, y: 0.0, z: 0.0},
      inFront: true,
      showBackground: true
    });

参数说明

alignment对齐方式，可选项"topLeft", "topCenter", "topRight", "centerLeft", "center", "centerRight", "bottomLeft", "bottomCenter", "bottomRight",也可以是xy坐标
position标签位置
inFront是否总在模型前面
font字体系列
fontSize字体大小
fontColor字体颜色
fontOpacity字体透明度
borderThickness边框宽度
borderColor边框颜色
borderOpacity边框透明度
showBackground是否显示背景
backgroundColor背景颜色
backgroundOpacity背景透明度

还有其他更多形状，如矩形，箭头，曲线等，可以到官方API文档查看怎么使用

https://3dmol.org/doc/GLViewer.html

2.3 加载3D分子结构模型

通过请求下载获取并添加D分子结构模型，推荐这种方法，3Dmol.js自动识别格式并解析加载，很方便。

ts 复制代码

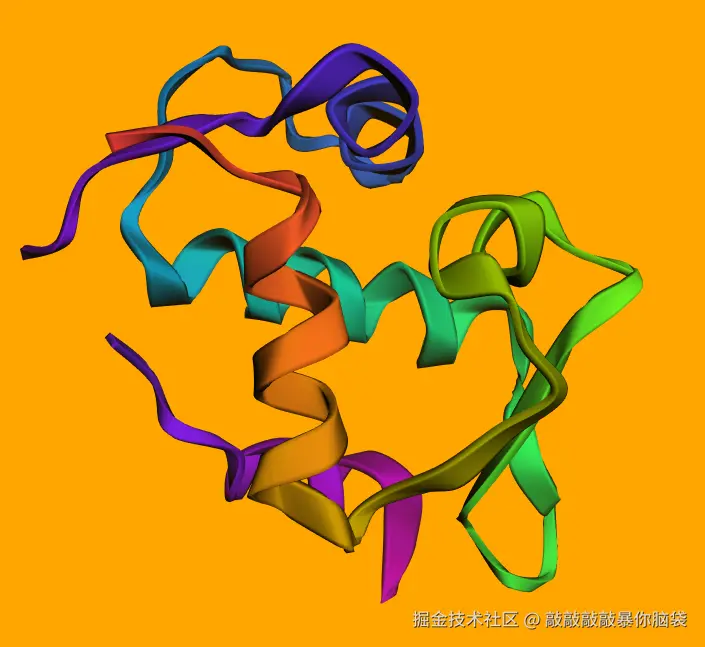

download("/1ycr.pdb", viewer, {multimodel: true, frames: true}, (model: any) => {
      console.log("🚀 ~ model:", model);
      viewer.setStyle({}, {cartoon: {color: "spectrum"}});
      viewer.render();
    });

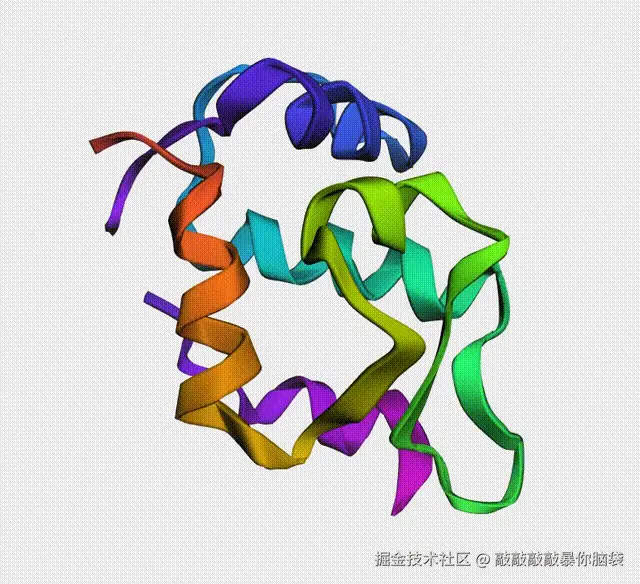

viewer.setStyle设置全局样式，使得3D分子结构结构以卡通模式显示

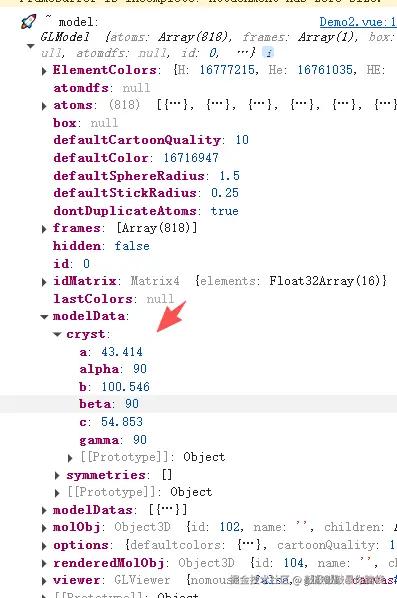

通过打印的模型信息，可以看到模型相关数据有A,B,C三条链,α,β,γ三个角的角度

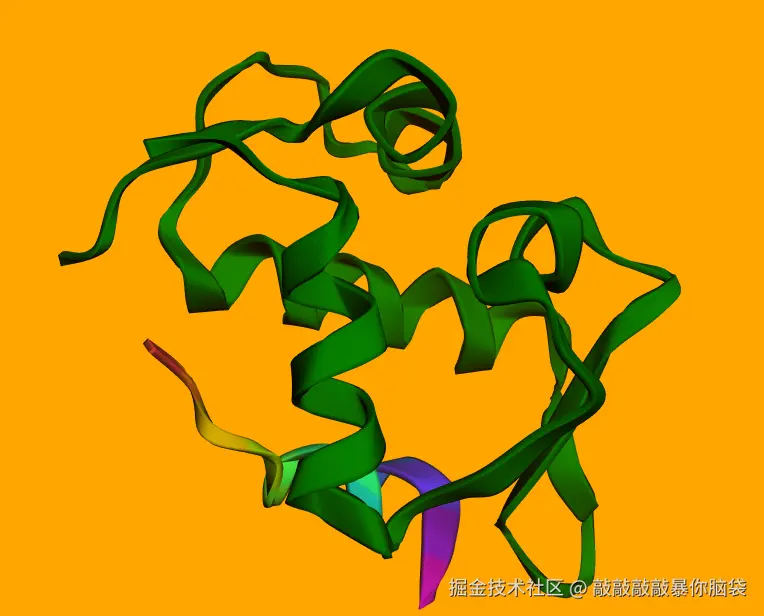

设置分子结构链A为绿色

ts 复制代码

viewer.setStyle({chain: "A"}, {cartoon: {color: "green"}});

通过模型格式文本解析添加3D分子结构

这是7个水分子的3D分子结构模型文本

txt 复制代码

symmetry c1
 OpenBabel01312416543D

 21 14  0  0  0  0  0  0  0  0999 V2000
   0.59904   0.98737  -3.22086 O   0  0  0  0  0  0
  -1.51456   1.20243  -0.31112 O   0  0  0  0  0  0
   0.13045   0.14890  -1.25059 O   0  0  0  0  0  0
  -0.20952  -0.68359  -1.35644 H   0  0  0  0  0  0
  -0.69349   0.71484  -0.83445 H   0  0  0  0  0  0
  -0.05336   1.70041  -3.27063 H   0  0  0  0  0  0
   0.39550   0.49975  -2.28181 H   0  0  0  0  0  0
  -2.04082   1.71243  -0.64258 H   0  0  0  0  0  0
  -1.91286   0.87596   0.33191 H   0  0  0  0  0  0
  -0.80317  -1.78194  -1.51703 O   0  0  0  0  0  0
   4.83471   2.50607   2.80654 H   0  0  0  0  0  0
  -2.85573  -2.53790  -1.84489 O   0  0  0  0  0  0
  -0.13238  -2.61116  -1.78592 H   0  0  0  0  0  0
  -1.84863  -2.10567  -1.62688 H   0  0  0  0  0  0
  -3.18539  -2.82307  -2.85475 H   0  0  0  0  0  0
  -3.60191  -2.86990  -1.10817 H   0  0  0  0  0  0
   5.44460   1.75213   2.56206 O   0  0  0  0  0  0
   6.37580   2.09935   2.45041 H   0  0  0  0  0  0
   1.49202  -0.02736   0.38172 O   0  0  0  0  0  0
   1.15940   0.32819   1.19843 H   0  0  0  0  0  0
   0.74030   0.06841  -0.41057 H   0  0  0  0  0  0
  4  3  1  0  0  0
  5  3  1  0  0  0
  6  1  1  0  0  0
  7  1  1  0  0  0
  8  2  1  0  0  0
  9  2  1  0  0  0
 13 10  1  0  0  0
 14 10  1  0  0  0
 15 12  1  0  0  0
 16 12  1  0  0  0
 17 11  1  0  0  0
 18 17  1  0  0  0
 20 19  1  0  0  0
 21 19  1  0  0  0
M  END
$$$$

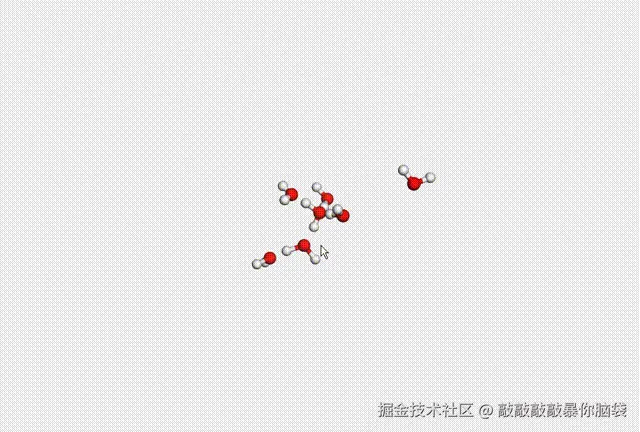

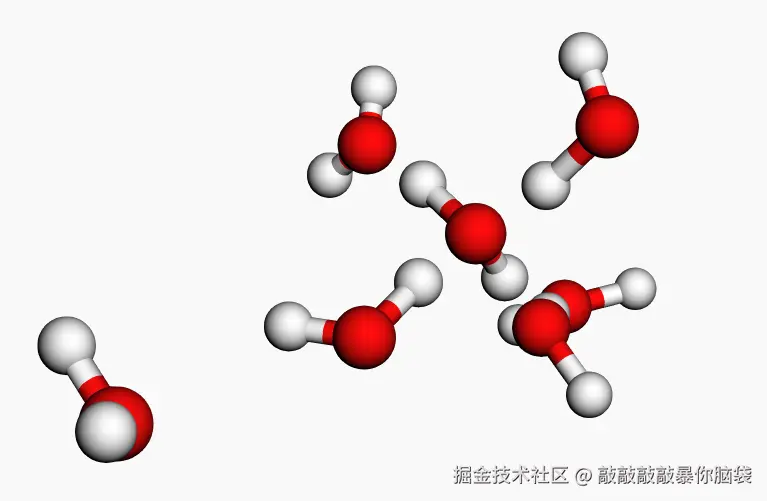

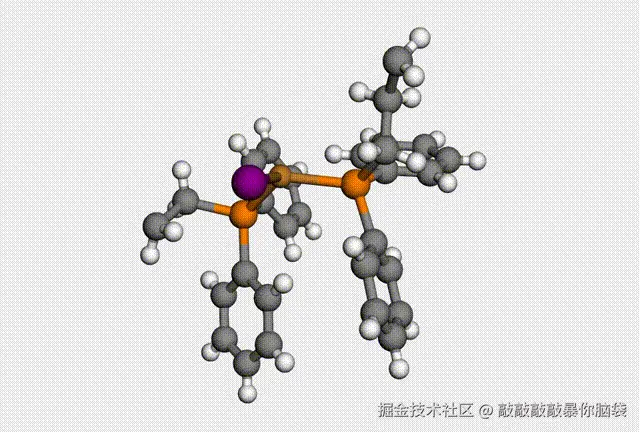

设置采用Jmol模型颜色风格，

ts 复制代码

const  viewer = $3Dmol.createViewer(container, {
      defaultcolors: $3Dmol.elementColors.Jmol,
     backgroundColor: "#f9f9f9"
    });

  viewer.addModel(data, 'sdf');
  viewer.setStyle(
        {},
        {
          stick: {
            radius: 0.15
          },
          sphere: {
            scale: 0.25
          }
        }
      );

其中模型格式可选'pdb', 'sdf', 'xyz', 'pqr', 'mol2'，这个需要人工识别格式。非专业人士真不懂，所以还是推荐download
viewer.setStyle通过设置全局样式为棍棒模式

2.4 切换3D分子结构模式

有四种常见的分子展示模式

ts 复制代码

  const modes = [
    {label: "球棍模式", value: "ball"},
    {label: "线框模式", value: "line"},
    {label: "球体模式", value: "spacefill"},
    {label: "卡通模式", value: "cartoon"}
  ];

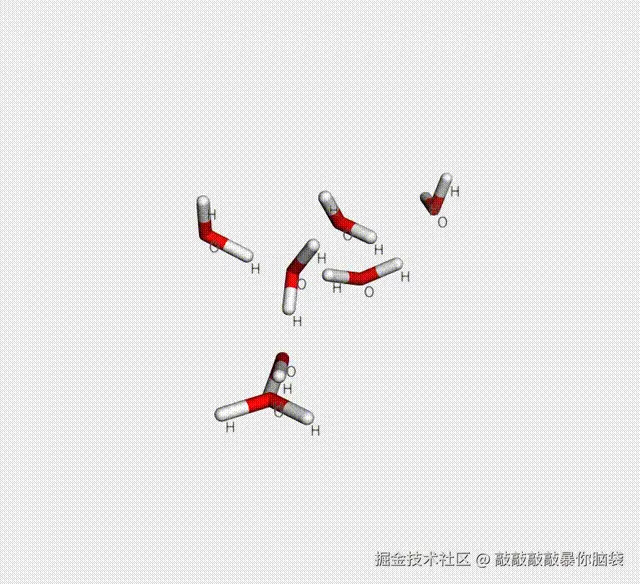

线框模式的全局样式设置

ts 复制代码

viewer.setStyle(
            {},
            {
              stick: {
                radius: 0.15
              }
            }
          );

球体模式的全局样式设置

ts 复制代码

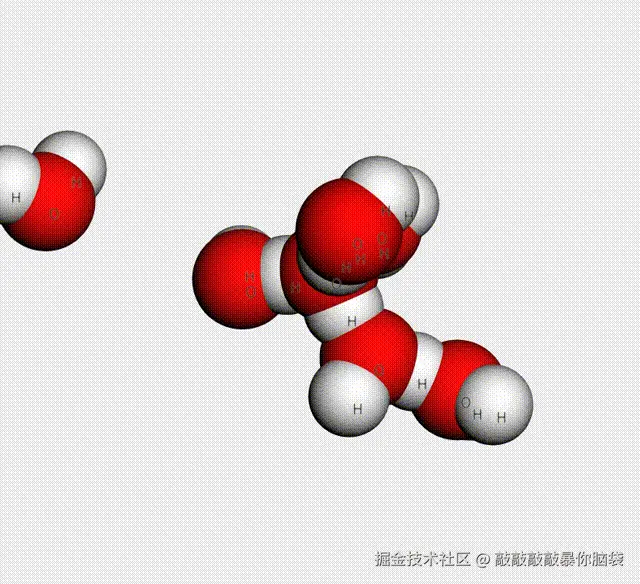

viewer.setStyle(
            {},
            {
              sphere: {
                scale: 0.75
              }
            }
          );

球棍模式的全局样式设置

ts 复制代码

viewer.setStyle(
            {},
            {
              stick: {
                radius: 0.15
              },
              sphere: {
                scale: 0.25
              }
            }
          );

卡通模式的全局样式设置，注意卡通模式是特殊的，仅适用于蛋白质或核酸二级结构的可视化，如果是水分子之类则可能空白一片或者只有线。

ts 复制代码

viewer.setStyle({}, {cartoon: {color: "spectrum"}});

让视图内容自动沿y轴旋转

ts 复制代码

viewer.spin("y");

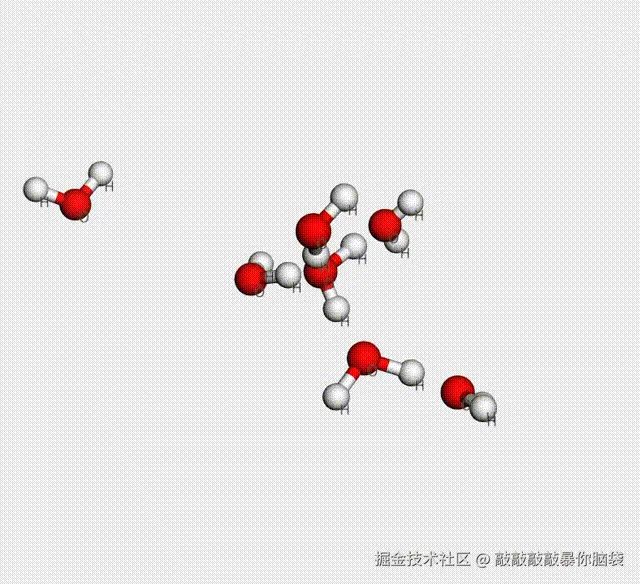

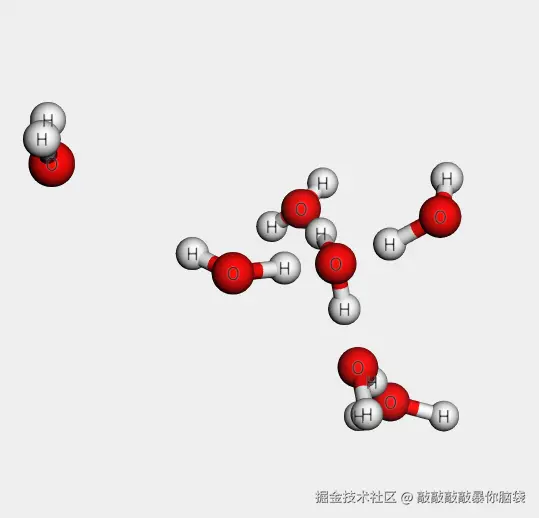

给模型原子添加标签

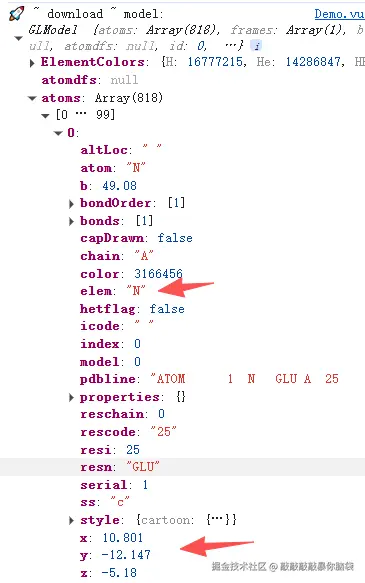

打印模型信息，可以看到在atoms属性有所有原子的信息

elem该原子的元素
xyz对应原子的位置

遍历所有原子即可添加所有元素标签

ts 复制代码

 model.atoms.forEach((item: any) => {
            viewer.addLabel(item.elem, {
            alignment:'center',
              position: {
                x: item.x,
                y: item.y,
                z: item.z
              },
              fontColor: "black",
              showBackground: false
            });
          });

当然可以通过移除所有标签和模型，添加新的模型和标签

ts 复制代码

  viewer.removeAllLabels();
 viewer.removeAllModels();

销毁视图前记得清空

ts 复制代码

viewer.clear();

3. 总结

3Dmol.js的缩放操作跟Three.js的OrbitControls有些不同，滚轮缩放是相反的，向前滚是缩小，向后滚是放大，并且找了一圈配置项，没有发现修改缩放操作的配置。
3Dmol.js的不能移动操作，只能旋转。不过可以通过viewer.setView()来配置视角位置。

3D分子结构不论大小都可以通过viewer.zoomTo()来适配视角，可以通过viewer.zoom(zoom,time)设置缩放等级

3Dmol.js限制缩放视角大小的参数很鸡肋，是根据相机距离物体的距离根据判断条件，而不同分子结构的大小是不限的，有的总大小可能是100+，有的总大小只有0.5，那么限制值就得谨慎计算出合适值才行，否则就会导致显示的分子结构太小或太大。

ts 复制代码

const viewer= $3Dmol.createViewer(container,{
  lowerZoomLimit: 100,
    upperZoomLimit: 200,
 })

viewer.setZoomLimits(lower,upper);

通过viewer.getView()返回视角参数[pos.x, pos.y, pos.z, rotationGroup.position.z, q.x, q.y, q.z, q.w ]，对应平移、缩放和旋转四元数，可以获取当前视角距离z

然后我以为通过zoom(minZoom)和zoom(maxZoom)获取对应缩放值的视角距离限制，结果发现lowerZoomLimit和upperZoomLimit跟getView的z距离不是一个东西。

ts 复制代码

 viewer.zoom(0.5);
    const v = viewer.getView();
    const minZ = v[3];
    viewer.zoom(3);
    const v1 = viewer.getView();
    const maxZ = v1[3];
    viewer.setZoomLimits(minZ, maxZ);
    viewer.render();

于是，查看了一下文档，有个setViewChangeCallback方法可以监听视角变化

ts 复制代码

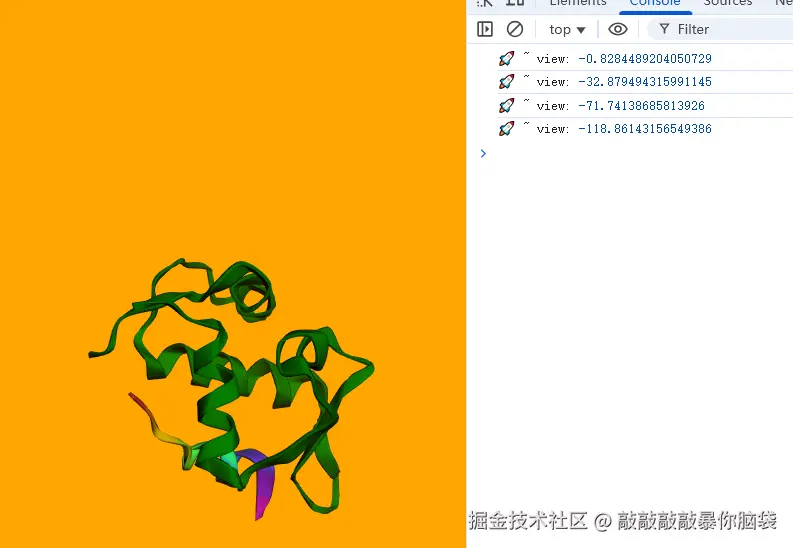

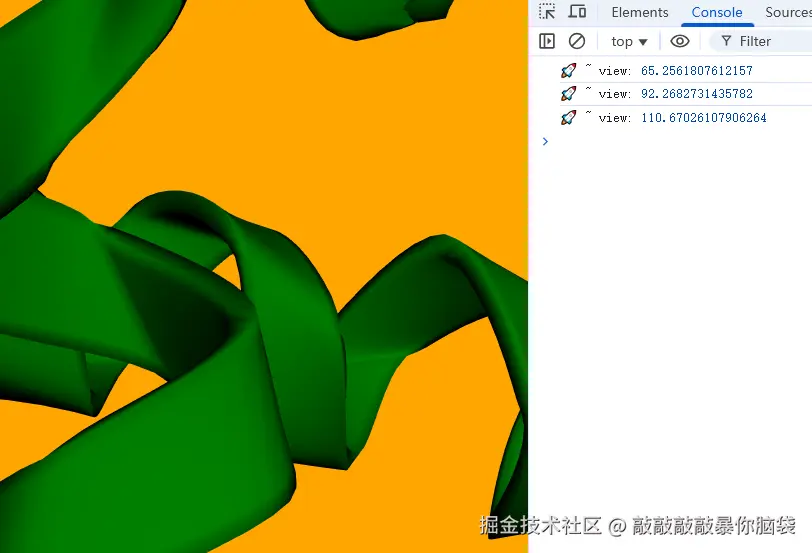

viewer.setViewChangeCallback((view: number[]) => {
        console.log("🚀 ~ view:", view[3]);
      });

可以看到，物体离摄像机越远，即缩小，则view的z距离值越小，物体离摄像机越近，即放大，则view的z距离值越大。

3.1 实现通用视角范围限制

第一步，遍历模型元素,获取其包围框范围

ts 复制代码

const box = {
        minx: Number.MAX_SAFE_INTEGER,
        miny: Number.MAX_SAFE_INTEGER,
        minz: Number.MAX_SAFE_INTEGER,
        maxx: Number.MIN_SAFE_INTEGER,
        maxy: Number.MIN_SAFE_INTEGER,
        maxz: Number.MIN_SAFE_INTEGER
      };
      model.atoms.forEach((item: any) => {
        box.minx = Math.min(box.minx, item.x);
        box.maxx = Math.max(box.maxx, item.x);

        box.miny = Math.min(box.miny, item.y);
        box.maxy = Math.max(box.maxy, item.y);

        box.minz = Math.min(box.minz, item.z);
        box.maxz = Math.max(box.maxz, item.z);
      });

      const size = {
        x: box.maxx - box.minx,
        y: box.maxy - box.miny,
        z: box.maxz - box.minz
      };
const distance = Math.max(size.x, size.y, size.z);

第二步，zoomTo()后获取最佳适配视角作为基础距离

ts 复制代码

const v = viewer.getView();
 const baseDistance = v[3];

第三步，根据包围框大小，设置缩放最大最小距离z，监听视角变化，基于基础距离baseDistance进行对比和限制

ts 复制代码

const minDistance = -distance * 3;
      const maxDistance = distance * 2;
      viewer.setViewChangeCallback((view: number[]) => {
        const z = view[3];
        if (z < baseDistance + minDistance) {
          //缩小限制
          view[3] = baseDistance + minDistance;
          viewer.setView(view);
        } else if (z > baseDistance + maxDistance) {
          //放大限制
          view[3] = baseDistance + maxDistance;
          viewer.setView(view);
        }
      });

4. Github地址

https://github.com/xiaolidan00/3dmol-project
