InnoDB是MySQL的默认存储引擎，自MySQL 5.5版本起成为默认存储引擎，为MySQL提供了强大的事务处理能力和高性能的数据管理功能，本来主要围绕他的关键核心特性的详细介绍。

一、插入缓冲（Insert Buffer）

1. Insert Buffer

我们知道，InnoDB存储引擎默认使用B+树结构存储数据，当数据是连续有顺序的写入，则插入速度会比较快，但是当数据插入是无序的，则需要离散读取后再插入，那么插入的速度就会变慢。

在实际开发中我们常常会创建如下索引，来看看他们的插入性能：

聚集索引：当主键为自增且有顺序的插入，则插入很快；当主键无序的插入，则插入性能较低。
非聚集索引：非主键索引的插入往往是无序的，需要离散读取，所以插入性能较低。
非聚集唯一索引：非聚集唯一索引每次插入都需要检查是否唯一，需要离散读取，所以插入性能也较低。

为了解决非聚集索引的插入性能问题，InnoDB存储引擎引入了Insert Buffer，对于非聚集索引的插入或更新操作，不是每一次真接插入到索引页中，而是先判断插入的非聚集索页是否在缓冲池中，若在，则直接插入；若不在，则先放入到一个Insert Buffer对象中，然后再以一定的频率和情况进行Insert Buffer和铺助索引页子节点的merge（合并）操作，这时通常能将多个插入合并到一个操作中（因为在一个索引页中），大大提高了对于非聚集索引插入的性能。

同时，InnoDB存储引擎在使用Insert Buffer时必须满足以下两个条件：

索引是辅助索引：大部分非聚集索引的插入性能太差，为了尽可能避免离散读取，通过使用Insert Buffer提高插入性能。
索引不是唯一的：非聚集唯一索引每次插入都需要检查是否唯一，无法避免离散读取，所以不在使用范围。

目前Insert Buffer使用存在一个问题，就是在写请求并发过高的情况下，会占用过多的缓冲池大小，默认最大可以占用到50%的大小。为了控制Insert Buffer的内存大小，可以通过配置参数 innodb_ibuf_pool_size_per_max_size 来调整。比如设置成innodb_ibuf_pool_size_per_max_size=30，则最大占用缓冲池的30%大小。

2. Change Buffer

InnoDB存储引擎从1.0.x版本开始引入了 Change Buffer，实际上就是 Insert Buffer 的升级版，也只能支持非唯一的辅助索引，但能提供 INSERT（插入）、DELETE（删除标记->物理删除）、UPDATE（删除标记旧->插入新->物理删除旧）操作的缓存。

Change Buffer 内部实际上是由以下几个不同的缓存类型组成：

Insert Buffer：插入（insert），缓存非唯一二级索引的插入操作。
Delete Buffer：删除标记（delete mark），将记录标记为删除。
Purge Buffer：物理删除（purge），将记录真正删除。

InnoDB存储引擎提供了参数 innodb_change_buffering 来配置 Change Buffer 开启缓存Buffer类型，具体参数如下：

值	含义	说明
`none`	不缓存任何操作	禁用 Change Buffer
`inserts`	只缓存插入操作（Insert Buffer）	对插入性能有优化
`deletes`	只缓存删除标记操作（Delete Buffer）	对逻辑删除有优化
`changes`	缓存插入和删除标记（inserts + deletes）	对插入和删除都有优化
`purges`	缓存物理删除操作（Purge Buffer）	由后台 Purge 线程执行的物理删除
`all`	缓存所有操作（inserts + deletes + purges）	默认值，适用于大多数场景

同时也提供了参数 innodb_change_buffer_max_size 来控制 Change Buffer 占用缓冲池内存空间的大小。比如默认配置 innodb_change_buffer_max_size=25 表示最大占用缓冲池25%内存大小。

3. Insert Buffer的内部实现

Insert Buffer的数据结构其实是一棵B+树，在MySQL4.1之前版本每个表都有一棵Insert Buffer B+树，而之后的版本则改为全局所有表使用同一棵Insert Buffer B+树。这棵B+树存储在系统表空间中，也就是默认的ibdata1文件中。

当我们试图通过独立表空间ibd文件恢复表中数据时，往往会导致CHECK TABLE失败。这是因为表的辅助索引中的数据可能还在Insert Buffer中，也就是系统表空间中，所以通过ibd文件进行恢复后，还需要进行REPAIR TABLE操作来重建表上所有的铺助索引。

因为Insert Buffer本质是一棵B+树，所以也是由叶子节点和非叶子节点组成。我们就来看看他的底层结构如何？

非叶子节点

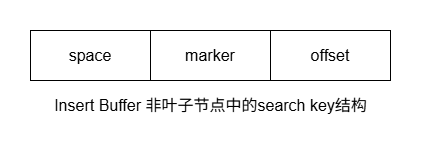

Insert Buffer的非叶子节点存放的是查询的search key（键值），一共占9字节，具体结构如下图所示：

space：占4字节，表示待插入记录所在表的表空间ID，每个表都有唯一的的space id用于查找表。
marker：占1字节，为了兼容老版本Insert Buffer。
offset：占4字节，表示页所在的偏移量大小。

当一个辅助索引要插入到页（space，offset）时，如果这个页不在缓冲池中，那么会先构造出一个search key结构，再查询Insert Buffer B+树，最后将这条记录插入到B+树对应的叶子节点中。

叶子节点

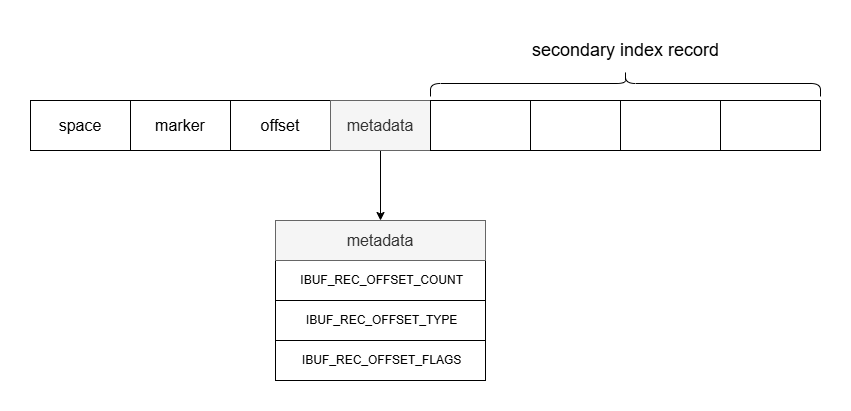

对于插入到Insert Buffer B+树叶子节点的记录，需要按照如下结构进行构造：

space：占4字节，表示待插入记录所在表的表空间ID，每个表都有唯一的的space id用于查找表。
marker：占1字节，为了兼容老版本Insert Buffer。
offset：占4字节，表示页所在的偏移量大小。
metadata ：占4字节。
- IBUF_REC_OFFSET_COUNT：占2字节，整数。用来标记每个记录进入Insert Buffer的顺序，保证按这个顺序回放（replay）时记录能正确。
- IBUF_REC_OFFSET_TYPE：占1字节，记录了Insert Buffer的操作类型（INSERT/UPDATE/DELETE）。
- IBUF_REC_OFFSET_FLAGS：占1字节，标志位（压缩页、反向索引等）。
secondary index record：待插入的索引数据，实际插入记录的各个字段值。

Insert Buffer Bitmap

在启用Insert Buffer后，辅助索引页（space，page_no）中的记录可能被插入到Insert Buffer B+树中，为了保证每次Merge Insert Buffer页必须成功，还需要有一个特殊的页用来标记每个辅助索引页（space，page_no）的可用空间。这个页的类型就是Insert Buffer Bitmap。

每个Insert Buffer Bitmap页用来追踪16384个辅助索引页，也就是256个区（Extent）。每个Insert Buffer Bitmap页都在16384个页的第二个页中。每个辅助索引页在Insert Buffer Bitmap页中占用4位（bit），主要由以下三个部分组成：

名称	大小（bit）	说明
IBUF_BITMAP_FREE	2位	记录辅助索引页的剩余空间状态： - 0 ：剩余空间 < 512字节（1/32页） - 1 ：512字节 ≤ 剩余空间 < 1KB（1/16页） - 2 ：1KB ≤ 剩余空间 < 2KB（1/8页） - 3 ：剩余空间 ≥ 2KB 当剩余空间 < 512字节时，触发合并操作。
IBUF_BITMAP_BUFFERED	1位	标识该辅助索引页是否有记录被缓存在Insert Buffer的B+树中： - 0 ：无缓存记录 - 1：存在缓存记录（需合并）。
IBUF_BITMAP_IBUF	1位	标识该页是否为Insert Buffer B+树自身的索引页： - 0 ：用户表的辅助索引页 - 1：Insert Buffer B+树的内部页（非用户数据页）。

4. Merge Insert Buffer

我们知道，Insert/Change Buffer的底层是一棵B+树，如果要实现插入记录的辅助索引页不在缓冲池中，那就需要将辅助索引记录先插入到这棵B+树中。但是Insert Buffer中的记录是什么时候合并到真正的辅助索引中的？这就是我们接下来要讨论的Merge Insert Buffer的触发场景，主要有以下三种情况：

辅助索引页被读取到缓冲池时：当辅助索引页被读取到缓冲池中时，例如当客户端执行正常的SELECT查询操作，这时需要检查Insert Buffer Bitmap页，然后确认该辅助索引页是否有记录存放于Insert Buffer B+树中。若有，则将Insert Buffer B+树中该页的记录插入到该辅助索引页中。因为是一次性对该页多次的记录操作合并到了原有的辅助索引页中，因此性能会有大幅提高。
Insert Buffer Bitmap页追踪到该辅助索引页空间不足时：Insert Buffer Bitmap页用来追踪每个辅助索引页的可用空间，并至少有1/32页的空间。若插入辅助索引记录时检测到插入记录后可用空间会小于1/32页，则会强制进行一个合并操作，即强制读取辅助索引页，将Insert Buffer B+树中该页的记录及待插入的记录插入到辅助索引页中。
Master Thread：在Master Thread线程中每秒或每10秒可能触发一次Merge Insert Buffer操作，而每次合并页的数量多少由配置参数决定，每次合并哪些页由随机算法决定。

合并辅助索引页的随机算法

在Insert Buffer B+树中，辅助索引页根据（space，offset）都已排序好，故可以根据（space，offset）的排序顺序进行页的选择。然而，对于Insert Buffer页的选择， InnoDB存储引擎并非采用这个方式，它随机地选择Insert Buffer B+树的一个页，读取该页中的space及之后所需要数量的页。该算法在复杂情况下应有更好的公平性。同时，若进行merge时，要进行merge的表已经被删除，此时可以直接丢弃已经被Insert/Change Buffer的数据记录。

二、两次写（Doublewrite）

如果说Insert Buffer带给InnoDB存储引擎的是性能上的提升，那么Doublewrite（两次写）带给InnoDB存储引擎的是数据页的可靠性。

我们先想象这样一个场景：当InnoDB存储引擎正在写入某个页到表中，而这个页只写了一部分，比如16KB的页，只写了前4KB，还没有全部写完，刚好在这个时候数据库宕机了，那么还未写完的数据就会丢失，这种情况被称为部分写失效（partial page write）。

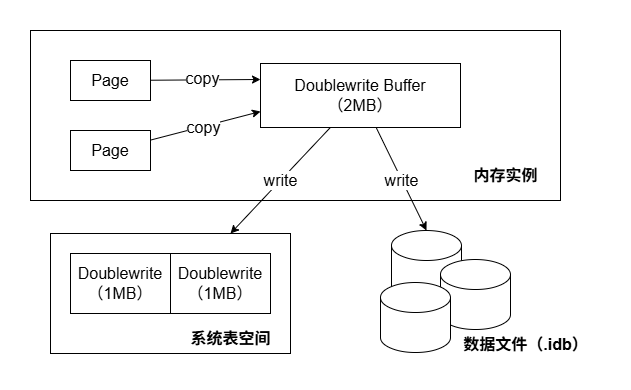

为了解决写失效的问题，InnoDB存储引擎提出了Doublewrite技术，解决了当写失效的情况发生时，先找到系统表空间中的Doublewrite备份副本，将副本复制到表空间文件，再进行重做日志恢复。下图是Doublewrite技术架构实现：

Doublewrite内部组成

Doublewrite Buffer：内存部分，大小为2MB。
Doublewrite页备份：磁盘备份，系统表空间连续的128个页，即2个区，大小也为2MB。

Doublewrite执行过程

当进行缓冲池脏页刷新时，并不会直接写入磁盘，而是会通过memcpy函数将脏页先复制到内存中的Doublewrite Buffer，再通过Doublewrite Buffer分两次，每次1MB顺序的写入系统表空间，然后马上调用fsync函数，同步磁盘，避免缓冲写带来的问题。

Doublewrite Buffer写入系统表空间因为Doublewrite页是连续的内存，性能开销较小。完成Doublewrite页写入后，再将Doublewrite Buffer写入各个表空间文件中，此时的写入是离散的。

Doublewrite状态查询

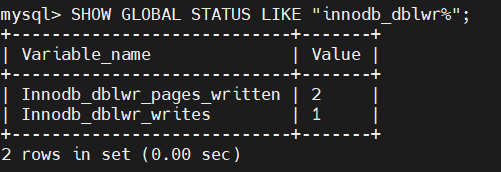

可以通过命令 SHOW GLOBAL STATUS LIKE "innodb_dblwr%"; 查询Doublewrite运行情况。

Innodb_dblwr_pages_written ：Doublewrite写入页的数量。
Innodb_dblwr_writes：实际写入次数。

因为每次写入1MB即1024KB，每个页大小是16KB，那么1024/16=64就是每次写入的最大页数量为64。如果高峰期发现Innodb_dblwr_pages_written:Innodb_dblwr_writes远小于64:1，说明系统的写入压力不大。

三、自适应哈希索引（Adaptive Hash Index）

哈希（Hash）是一种非常快的查找方法，时间复杂度为O(1)，仅需要一次就能找到结果。而B+树的二分查找的次数取决于B+树本身的高度，时间复杂度可能为O(logN)。

InnoDB存储引擎为了提高索引的查询速度，通过监控对所有表上索引页的查询，根据访问频率和模式自动为某些热点查询建立哈希索引，只要能带来速度提升，就去建立哈希索引，这就是自适应哈希索引（AHI）。

创建哈希索引的条件

对这个页的访问模式必须连续且一样：访问模式一样指的是对同一个联合索引的查询条件必须一样，而且必须是连续的访问条件都一样，如果出现条件不一样的交替查询，也不会去创建哈希索引。
相同访问模式访问了100次
页通过该访问模式访问了N次，其中 N=页中记录*1/16

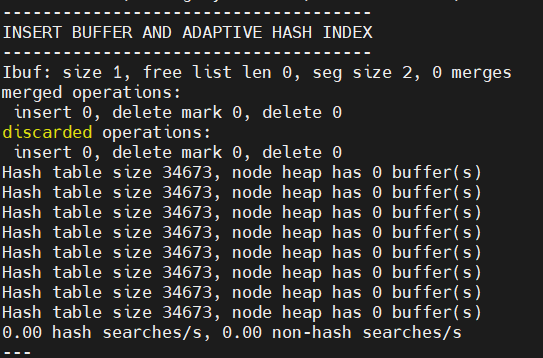

自适应哈希索引是内部自动优化的，无需人为调整，默认为开启状态。当开启AHI后，读取和写入速度可以提高2倍，辅助索引的连接操作性能可以提高5倍。可以使用命令 SHOW ENGINE INNODB STATUS; 实时查看自适应哈希索引的使用情况：

四、异步IO（Asynchronous IO）

为了提高磁盘操作性能，InnoDB存储引擎采用异步IO（Asynchronous IO，AIO）的方式来处理磁盘操作。所谓的AIO，就是发生IO请求后无需等待IO的响应就可以处理下一个IO请求。在InnoDB存储引擎中，read ahead方式的读取都是通过AIO完成，脏页的刷新即磁盘的写入操作则全部由AIO完成。

AIO的主要优势

连续并发处理IO请求，无需等待上一个IO请求结果。
可以进行IO merge操作，将多个IO操作合并为1个IO操作。

Native AIO

在InnoDB1.1.x之前，AIO的实现通过InnoDB存储引擎中的代码来模拟实现。而从InnoDB1.1.x开始（InnoDB Plugin不支持），提供了内核级别AIO的支持，称为Native AIO。因此在编译或者运行该版本MySQL时，需要libaio库的支持，否则启动时报错。

Native AIO功能目前只有windows和Linux系统支持，Mac OSX暂不支持。可以通过参数 innodb_use_native_aio 来控制是否开启，默认打开，官方测试反馈启用后可以提升75%的数据库恢复速度。

五、刷新邻接页（Flush Neighbor Page）

InnoDB存储引擎还提供了刷新邻接页（Flush Neighbor Page）的特性。其工作原理为：当刷新一个脏页时，InnoDB存储引擎会检测该页所在区（extent）的所有页，如果是脏页，那么一起进行刷新。

好处：通过AIO可以将多个IO写入操作合并为一个IO操作，减少刷盘频率。适用于机械硬盘，固态硬盘的IOPS很高，建议关闭。可以通过参数 innodb_flush_neighbors 控制，默认开启。
缺点：可能将不怎么脏的页刷盘，之后立刻又脏了，相当于IO变相增多。
