一、项目背景与核心痛点
某大型机械制造工厂拥有5个生产车间，设备总装机容量达8000kW，月均耗电量超120万度。其原有能耗监测系统存在显著通讯瓶颈：
协议断层：车间内台达AS330PLC（EtherCAT主站，采集产线设备能耗）与ModbusTCP从站设备（施耐德变频器、温控器、AGV充电柜）无法直接通讯，能耗数据需人工抄表录入，滞后超2小时；
分析粗放：缺乏实时数据支撑，能耗报表仅统计总量，无法定位高耗能设备（如冲压机能耗占比超35%却未被识别）；
调控滞后：变频器、空压站等设备无法根据产能动态调节，功率因数长期低于0.85，每月力调电费超5万元。
为实现EtherCAT与ModbusTCP设备的能耗数据互联，该厂引入远创智控YC-ECT-TCP网关 模块，构建"设备-网关-管理系统"的三级智能监测网络。
二、技术方案与系统架构
（一）核心设备部署

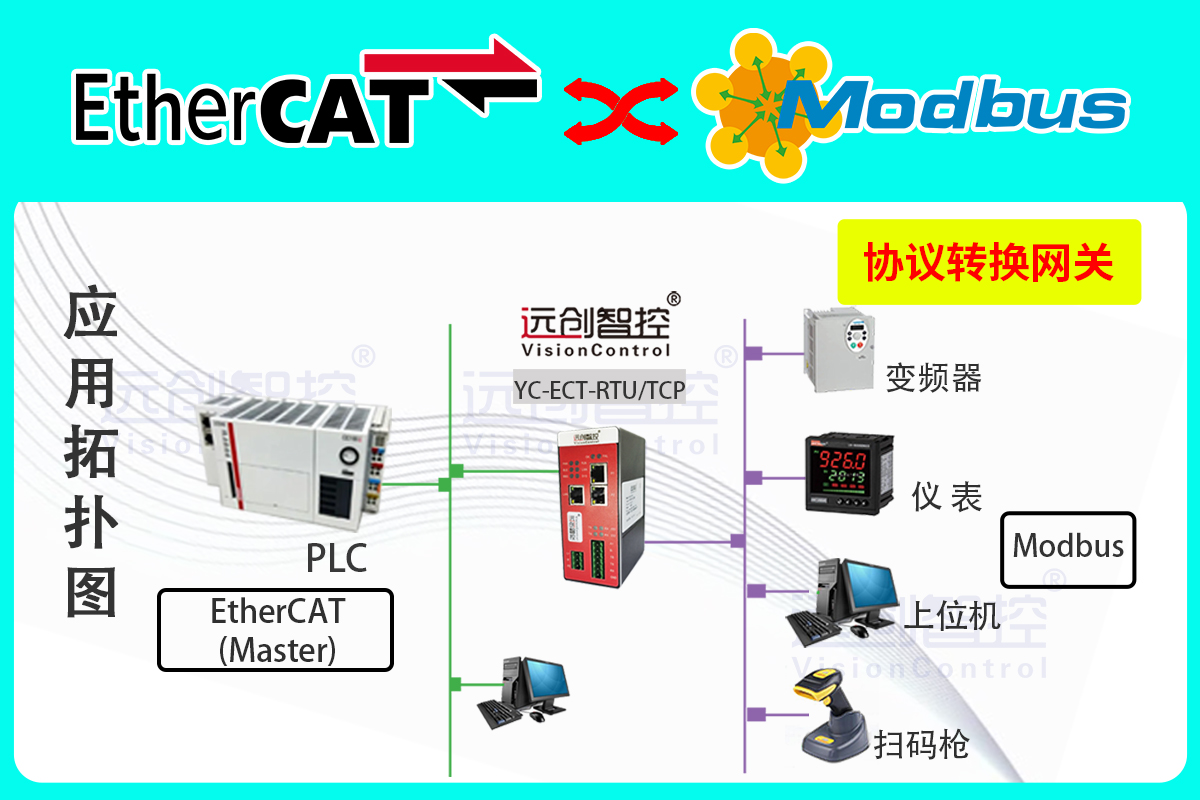

协议转换中枢：部署10台远创智控YC-ECT-TCP网关，作为EtherCAT转ModbusTCP的核心节点：
EtherCAT侧：作为从站接入台达PLC的EtherCAT总线，支持100Mbps高速通讯，数据更新周期≤1ms；
ModbusTCP侧：作为主站扫描152台Modbus设备（含86台变频器、32台温控器、34台AGV充电柜），支持03H/04H功能码批量读取。
能耗监测网络：
EtherCAT主站：台达AS330PLC（产线设备能耗采集）、研华工控机（EtherCAT主站，空压站监测）；
ModbusTCP从站：施耐德ATV610变频器（电机能耗）、RKC温控器（热处理炉温度）、AGV充电柜（电量数据）；
管理系统层：能源管理平台（SCADA）通过OPCUA接口与网关对接，实现数据可视化与报表生成。
（二）协议映射与数据交互
借助远创智控配置软件，完成能耗参数的双向映射：
EtherCAT→ModbusTCP：
PLC采集的冲压机电流（32位整型，单位A）→Modbus40001寄存器；
空压站功率（浮点型，单位kW）→40010-40011寄存器，采样周期500ms；
ModbusTCP→EtherCAT：
变频器实时能耗（40200寄存器）→EtherCAT数据帧，传输至PLC的%R5000寄存器；
温控器状态（40300寄存器）→EtherCAT输入映像表，用于能耗异常预警。
三、应用成效与价值提升
（一）核心功能落地
实时能耗监测与分析：
网关实现EtherCAT与Modbus设备数据的秒级同步，能耗数据刷新延迟从2小时压缩至1.2秒，定位出冲压车间3台老旧设备能耗占比达28%，为设备改造提供依据；
能源管理系统自动生成hourly能耗曲线，功率因数波动实时显示，当功率因数＜0.88时，网关触发PLC调节补偿电容，使功率因数稳定在0.92以上。
动态节能调控：
根据生产计划，PLC通过网关向变频器下发调速指令，切削机床空载时转速从1500rpm降至800rpm，单台设备能耗降低18%；
热处理炉温控精度从±5℃提升至±1℃，能耗同比下降12%，年节省天然气3.2万立方米。
智能报表与决策支持：
网关采集的能耗数据自动生成日/周/月报表，支持按车间、设备类型分类统计，管理人员可实时查看各产线单耗（kWh/件）；
系统基于历史数据预测能耗趋势，当某车间能耗同比上升超5%时，自动推送异常设备清单，辅助精准节能改造。
四、行业价值与技术创新
（一）技术突破点
高速协议转换：网关采用FPGA硬件加速技术，EtherCAT与ModbusTCP数据转换延迟≤500μs，满足能耗监测对实时性的严苛要求；
批量数据处理：单网关支持128个Modbus从站并发访问，采用数据压缩算法，将能耗数据传输量减少40%，降低网络负载；
宽温抗干扰设计：-30℃~75℃宽温运行，通过CE工业认证，适应机械车间强振动、高粉尘环境，MTBF超8万小时。
（二）行业推广意义
远创智控YC-ECT-TCP网关 模块为制造业能耗监测提供了标准化解决方案：
改造成本低：无需替换原有EtherCAT或Modbus设备，改造成本较整线更换降低75%；
部署灵活：支持即插即用，可根据工厂规模扩展网关数量，已在汽车零部件、金属加工等行业验证；
碳管理延伸：网关采集的能耗数据可直接对接工厂碳足迹管理系统，为ISO14064认证提供数据支撑，助力"双碳"目标落地。
随着工业企业对能效管理的重视，该网关 模块在离散制造、流程工业等领域具有广阔应用前景，成为推动制造业绿色化、智能化升级的核心通讯组件。
