docs：Backstage后台架构

Backstage是一个开源框架 ，用于构建统一基础设施工具、服务和文档的开发者工具。

其核心驱动力是**集中式软件目录**，帮助团队高效管理微服务 并快速交付高质量代码。

该平台通过**插件架构实现高度可扩展性，提供 软件模板**（用于项目创建）和TechDocs （代码化文档）等功能，并通过灵活的认证系统保障安全性。

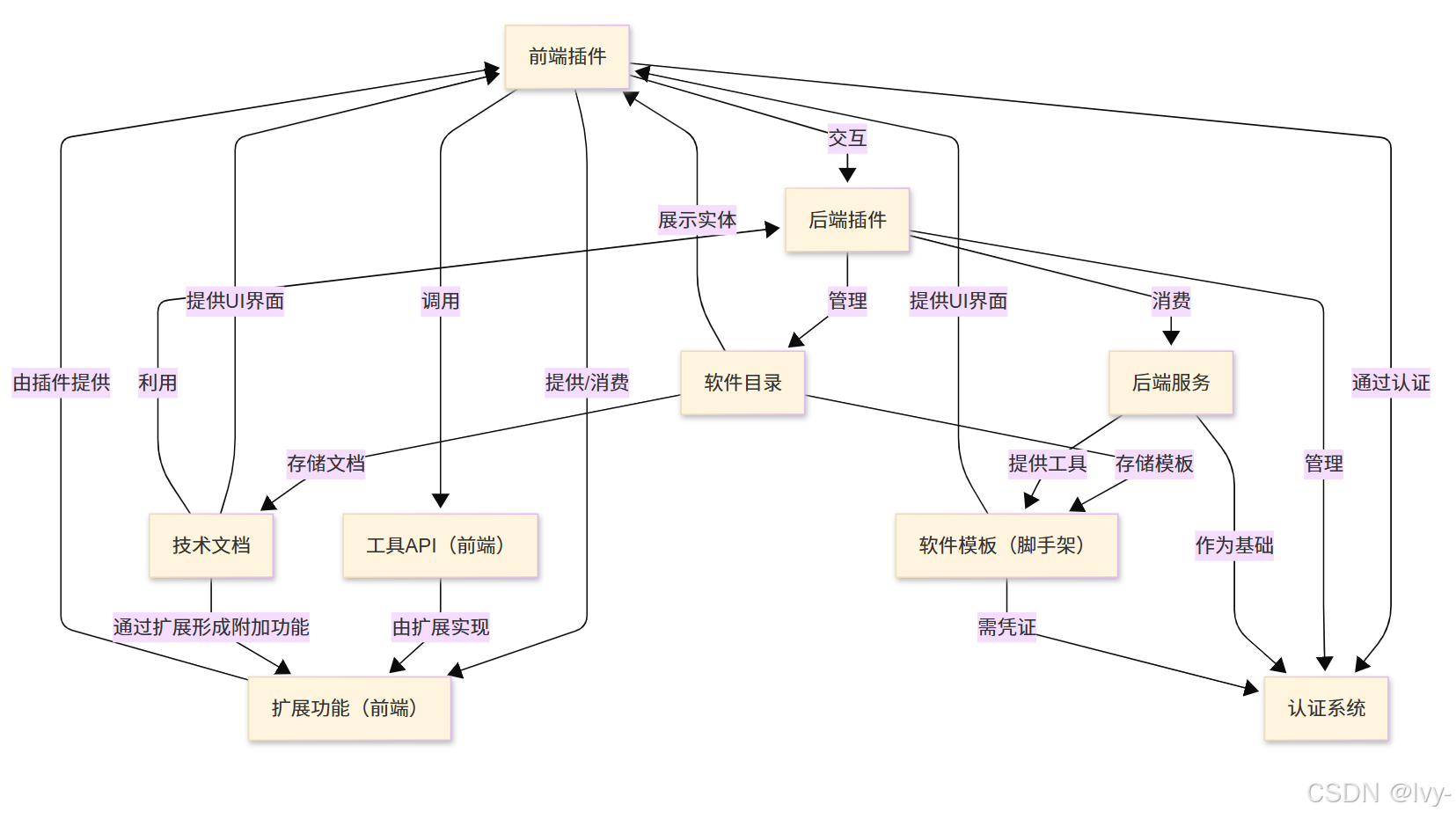

可视化

章节

第1章：软件目录

想象一下，公司拥有众多软件模块：网站、移动应用后端、支付服务、数据分析工具等等。随着公司规模扩大，回答以下简单问题变得异常困难：

"支付服务的负责人是谁？"
"在哪里可以找到数据分析工具的文档？"
"移动应用后端开放了哪些API接口？"
"是否有其他团队正在开发与我的新项目构思类似的内容？"

这种情况会导致混乱、重复劳动和无人维护的"孤儿"软件。

Backstage中的软件目录正是为此而生

它就像我们所有软件的中央通讯录或目录，通过提供组织内所有软件资产的统一清单，让混乱重归秩序。

让我们设想一个常见场景：一位新加入公司的开发人员需要了解某个"订单处理服务"的信息。软件目录如何帮助他快速掌握所需知识？

软件目录的核心概念

要理解目录的工作原理，我们需要解析其核心思想：

统一清单 ：将目录视为所有软件组件的唯一真实来源。这包括微服务、网站、API、库、数据管道，甚至团队和用户等人力资源实体。它提供了一个全局视图。
元数据（YAML文件）：目录如何知晓这些软件？通过名为YAML的简单文本文件定义。这些文件包含"元数据"------即关于数据的数据。例如对于"订单处理服务"，其元数据可能包含名称、描述、负责人、服务类型以及代码或文档链接。这些YAML文件通常与代码一起存储在版本控制系统（如Git）中。
处理、数据库、API ：Backstage持续读取并解析（或"处理"）这些YAML文件，将结构化信息存储在内置数据库中，然后通过专用API使Backstage UI和其他工具能够便捷访问，确保信息始终最新且可发现。
所有权 ：目录明确定义归属关系，杜绝猜测或遗忘负责人的情况
发现机制：即使不清楚确切名称或代码位置，也能轻松找到任何软件组件。目录提供搜索和筛选功能
工具集成：软件在目录中注册后，可将各类开发工具（如CI/CD流水线、监控看板、文档、事件管理系统）直接关联到这些目录项，实现工具集中化管理

解决用例：查找"订单处理服务"

回到那位寻找"订单处理服务"的新人开发人员：

打开Backstage ：访问公司的Backstage实例（如http://localhost:3000）
进入目录：点击主导航中的"Catalog"标签页
搜索：在搜索栏输入"订单处理"
发现：目录立即显示"订单处理服务"条目
探索：点击服务后，开发者可立即查看：
- 负责人（如"支付团队"）
- 功能简介
- 代码库链接、文档（可能通过TechDocs提供）和监控看板
- 开放的API接口
- 依赖的其他组件或资源

这种关键信息的即时获取，使开发者无需四处询问或翻查多个系统就能理解服务全貌。

"订单处理服务"如何加入目录？

最常见的方式是在服务代码仓库中放置catalog-info.yaml文件。

以下是该文件的简化示例：

yaml 复制代码

# 声明Backstage文件类型及版本
apiVersion: backstage.io/v1alpha1
kind: Component
metadata:
  # 服务唯一名称
  name: order-processing-service
  # 友好显示名称（可选）
  title: 订单处理服务
  # 简要描述
  description: 处理客户订单提交与追踪
  # 负责人（引用目录中的Group实体）
  owner: payments-team
  # 分类标签
  tags: ["backend", "payments"]
spec:
  # 软件类型（如service/website/library）
  type: service
  # 生命周期状态（生产/实验/弃用）
  lifecycle: production
  # 所属系统（引用System实体）
  system: core-commerce
  # 提供的API（引用API实体）
  providesApis:
    - order-api

字段解析：

apiVersion和kind：定义软件组件类型，此处是使用Backstage API规范v1alpha1的Component
metadata：包含核心标识和描述信息
- name：唯一标识符（类似实体ID）
- title：人性化显示名称，可与name不同
- description：服务功能摘要
- owner：链接到目录中名为payments-team的Group实体，建立归属关系
- tags：简单标签（如backend/payments）便于分类筛选
spec：包含该类型软件的技术规范
- type：标识是service/website/library等
- lifecycle：成熟度标识（production/experimental/deprecated）
- system：链接到更宏观的System实体，将相关组件组织为逻辑组
- providesApis：声明该组件开放的API，此order-api也应在目录中定义为独立API实体

通常将此catalog-info.yaml文件置于order-processing-service代码库根目录。

文件就绪后，可通过Backstage UI注册其URL：

text 复制代码

https://github.com/your-org/order-processing-service/blob/main/catalog-info.yaml

Backstage将获取该文件，读取内容并将"订单处理服务"添加至目录

底层原理：实体的生命周期

以下是事件序列：

解析：

用户注册URL ：通过Backstage UI提供catalog-info.yaml文件URL
后端接收URL ：UI将URL发送至Backstage后端
目录处理器启动 ：后端将URL传递给目录处理器，这些智能模块能读取解析各类目录数据
获取与验证：专用于URL的处理器从源地址（如GitHub）获取YAML内容，检查格式是否符合Backstage实体规则
初始存储 ：YAML基础信息作为"未处理实体"存入目录数据库，此时仍是原始数据
持续处理 ：处理器会重新分析所有实体。对于"订单处理服务"，它将：
- 解析owner: payments-team等字段，创建与payments-team实体（目录中定义为Group）的"关系"链接
- 从spec确定type、lifecycle和system
- 生成status字段标识处理过程中的错误
缝合：所有信息片段------实体数据、关联关系和处理状态------被"缝合"为最终完整实体对象，即用户可见版本
可发现状态 ：缝合完成后，实体在数据库中建立索引并通过目录API开放，用户可通过Backstage UI搜索发现

从原始YAML到功能完备的目录条目，这一完整过程在Backstage中被称为"实体生命周期"。更多阶段详情及"孤儿"等概念，可参阅实体生命周期文档。

代码

实体定义的核心在于描述符格式文档：

目录实体描述符格式 ：完整规范catalog-info.yaml文件，详述每类实体（如Component、API、Group、User）的合法字段

以下是API实体定义示例，类似"order-processing-service"Component的定义方式：

yaml 复制代码

apiVersion: backstage.io/v1alpha1
kind: API
metadata:
  name: order-api
  description: 客户订单管理API
spec:
  type: openapi # API定义类型（如openapi/graphql）
  lifecycle: production
  owner: payments-team
  definition: |
    # 实际API定义（如OpenAPI JSON）
    openapi: "3.0.0"
    info:
      version: 1.0.0
      title: 订单API

注意owner字段再次链接到payments-team，在目录中构建不同类型实体间的连接。

目录使用处理器 处理catalog-info.yaml文件。这些模块读取YAML、验证内容并创建关系。例如，UrlReaderProcessor（Backstage核心组件）负责从URL获取文件。

目录配置：说明如何配置这些处理器及目录后端的其他方面。

我们甚至可以编写自定义处理器或实体提供者，集成到内部特有系统（不限于Git仓库）：

外部集成 ：指导如何扩展Backstage，从组织使用的任何外部系统摄取实体，作为桥梁将数据引入软件目录。

最终，所有处理数据通过API开放，供Backstage UI和其他工具展示：

API ：详述可通过编程方式查询实体、位置等目录数据的REST API。例如Backstage UI使用/entities端点获取显示组件。
http 复制代码
```
GET /api/catalog/entities/by-query?filter=kind=component,metadata.name=order-processing-service
```
这是向目录API查询特定服务的简化HTTP请求，返回包含元数据、规范及计算关系的order-processing-service实体JSON表示。

总结

本章探索了Backstage的核心神经系统------软件目录。

我们了解到它是基于YAML文件定义元数据构建的统一软件清单，对管理所有权、发现软件组件及集成各类工具至关重要。

通过理解实体的定义和处理过程，我们已经迈出了利用Backstage为组织软件生态带来秩序与清晰度的第一步

接下来，我们将通过**前端插件**深入了解Backstage用户界面的构建与扩展机制。
