第2章：张量核心运算（GEMM/WGMMA）

欢迎回来

在第1章：TileLang语言接口（T.Namespace）中，了解了T.Namespace以及T.gemm作为矩阵乘法的强大原语。看到单行代码T.gemm(A_shared, B_shared, C_local)完成了大量繁重工作。

但它为何如此高效？TileLang如何将Python指令转化为闪电般快速的GPU代码？

本章将揭开T.gemm背后的魔法，解释它如何利用张量核心（Tensor Cores）等专用硬件特性及其独特运算如 GEMM（通用矩阵乘法）和WGMMA（线程束组矩阵乘加）。

为何需要专用矩阵运算硬件？AI革命的需求

假设正在运行一个大型AI模型，比如驱动ChatGPT或生成图像的模型

这些模型每秒执行数十亿次矩阵乘法。如果计算机逐个计算，将耗费极长时间

这就是专用硬件的用武之地。例如NVIDIA GPU配备了称为张量核心的专用单元。

张量核心是显卡里的专用计算单元，专门加速矩阵乘法（比如AI训练、图形渲染中的复杂计算），比传统核心快得多。
它们如同内置于芯片的超高速专用计算器，专为矩阵乘法和加法优化，速度远超GPU通用计算单元。AMD GPU也有类似单元称为"矩阵核心"。

TileLang的T.gemm设计为自动调用这些专用单元，确保你的代码在数学密集型任务中发挥极致性能。

核心概念：为速度而生的专用计算器

让我们解析这些高性能运算背后的核心思想。

1. 张量核心：GPU的数学加速器

本质：现代GPU（NVIDIA Volta、Turing、Ampere、Hopper、Blackwell架构及AMD等效产品）中的专用硬件单元
功能：擅长快速计算小块矩阵（如4x4或8x8）乘法并累加结果，整个过程只需一步。常称为"矩阵乘加"（MMA）运算
类比：若GPU常规计算单元是全能厨师，张量核心则是专精且极速制作特定菜品（矩阵乘法）的机器人手臂

2. GEMM（通用矩阵乘法）：基础运算

T.gemm中的gemm即通用矩阵乘法 ，数学表达为C = A @ B

虽然张量核心操作小块矩阵，但整体目标仍是实现大规模矩阵的C = A @ B运算。

早期张量核心（Volta、Turing、Ampere）使用MMA（矩阵乘加）指令，通常由单个线程束（32线程）协作完成

3. WGMMA（线程束组矩阵乘加）：协同创造奇迹

新一代NVIDIA架构（尤其是Hopper/H100和Blackwell/B100/GB200 GPU）引入了线程束组MMA（WGMMA），这是张量核心运算的进化。

本质：WGMMA允许多个线程束（如4个线程束共128线程）协作执行更大规模的矩阵乘法指令
优势：通过硬件级线程束组协同，WGMMA能以更高效率处理更大数据块，显著提升现代AI模型性能
类比：若MMA是单个厨师机器人快速制作小份菜品，WGMMA则是四台高度同步的厨师机器人完美协作制作更复杂的大份菜品

使用`T.gemm`：TileLang处理复杂性

TileLang的卓越之处在于，用户无需关心底层是MMA还是WGMMA指令，只需使用T.gemm。

回顾第1章的T.gemm调用：

python 复制代码

# 在T.Kernel上下文中，'K'块循环内
# T.gemm将A_shared和B_shared相乘，结果存入C_local
T.gemm(A_shared, B_shared, C_local)

这行代码是强大的指令

TileLang自动检测目标GPU（如NVIDIA H100/A100/V100）、数据类型（float16/float32/bfloat16等）及A_shared/B_shared分块尺寸，据此决定：

使用哪种专用指令 ：MMA或WGMMA
最优数据布局：如何排列内存数据以供张量核心高效读取
同步机制：确保线程和线程束正确协调

这种自动化优化使TileLang成为高性能计算的利器------你用高级Python编写，它生成高度优化的硬件专用机器码。

幕后机制：`T.gemm`如何变为高速运算

让我们看看TileLang处理T.gemm指令时的内部流程。

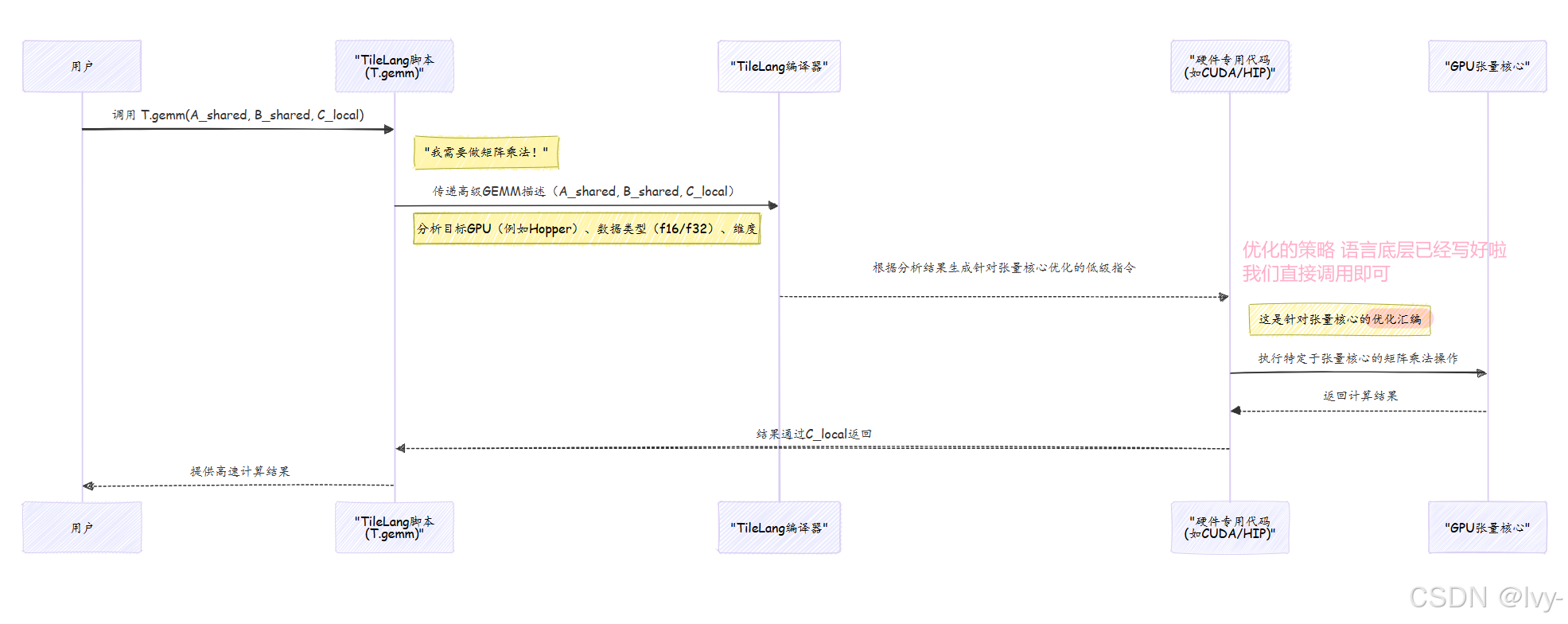

决策流程：从Python到硬件指令

TileLang脚本编译时，T.gemm调用触发编译器的一系列检查：

Python中的高级T.gemm调用 ：你编写T.gemm(A_shared, B_shared, C_local)
TileLang前端（tilelang/language/gemm.py） ：该Python函数捕获你的意图，将所有参数（缓冲区、转置标志、维度M/N/K等）打包为内部表示，随后调用核心TileLang操作：tir.call_intrin("handle", tir.op.Op.get("tl.gemm"), ...)
TileLang编译器后端（src/op/gemm.cc） ：魔法发生地。编译器收到tl.gemm指令后执行关键步骤：
- 识别目标GPU ：检查编译目标（如Ampere的sm_80、Hopper的sm_90）
- 检查数据类型和维度 ：分析A/B/C缓冲区的dtype及M/N/K维度
- 确定最佳指令（GetGemmInst） ：根据GPU目标、数据类型和维度，选择可用且最高效的低级张量核心指令（如通用MMA指令ptx_mma或高级WGMMA指令ptx_wgmma_ss）
- 生成低级调用字符串：构建精确硬件指令字符串（含维度、数据类型、转置标志等模板参数），用于调用实际硬件内部函数

MMA与WGMMA对比

以下是传统MMA与WGMMA的简化对比：

特性	传统MMA（如Ampere）	WGMMA（如Hopper/Blackwell）
GPU架构	Volta (sm70)/Turing (sm75)/Ampere (sm80)/Ada (sm89)	Hopper (sm90)/Blackwell (sm100)
执行单元	单线程束（32线程）	线程束组（如4线程束/128线程）
延迟/吞吐量	高吞吐量，单线程束延迟	更高吞吐量，线程束组协同
处理分块尺寸	较小原子矩阵块（如16x8x16）	较大原子矩阵块（如64x128x16）
同步机制	线程束级同步（隐式/显式）	线程束组级同步（mbarriers）
TileLang抽象	由`T.gemm`自动处理	由`T.gemm`自动处理

代码参考一览

无需深入理解C++或汇编细节，但了解这些概念在TileLang代码库中的位置很有帮助。

Python前端（tilelang/language/gemm.py） ：

这是你调用的T.gemm函数。注意它如何收集所有参数并构建带"tl.gemm"操作的tir.call_intrin：

python 复制代码

# 定义gemm函数，收集参数后调用tir.call_intrin
def gemm(A, B, C, transpose_A=False, transpose_B=False, ...):
    return tir.call_intrin("handle", tir.op.Op.get("tl.gemm"), Aptr, Bptr, Cptr, ...)

C++编译器后端（src/op/gemm.cc） ：

该文件包含GemmNode类，负责将tl.gemm指令降级为实际GPU代码。GetGemmInst方法根据GPU目标和参数决定使用kTCGEN5MMA（Blackwell）、kWGMMA（Hopper）、kMFMA（AMD）或kMMA（旧版NVIDIA张量核心）。
CUDA汇编内部函数（src/tl_templates/cuda/instruction/wgmma.h） ：

这些头文件包含直接映射到GPU指令（PTX）的C++模板。例如WGMMA的实际汇编代码：
c++ 复制代码
```
// WGMMA的PTX汇编实现
asm volatile("wgmma.mma_async.sync.aligned.m64n16k16.f16.f16.f16 ...");
```

总结

本章深入理解了TileLang如何实现极速矩阵乘法运算。学到了：

张量核心 ：GPU上专用于加速矩阵运算的硬件单元
GEMM/MMA：张量核心执行的基础矩阵乘法运算
WGMMA ：新一代GPU上更先进的线程束组协同张量核心运算
TileLang的T.gemm如何根据目标GPU和数据自动选择这些底层硬件指令

这种抽象用高级Python代码就能达到手工优化CUDA的性能水平。

然而，仅调用T.gemm还不够------数据还需正确布局以匹配这些专用单元。下一章将探索布局与分块管理 ，揭示如何高效组织GPU内存层次中的数据，以喂饱这些饥饿的张量核心
