打造高性能二维图纸渲染引擎系列（二）：创建结构化和可扩展的渲染场景

在我上一篇文章【高性能 Web CAD Viewer：Batched Geometry 助你轻松渲染百万实体】中，我分享了 CAD-Viewer (Gitlab or Github) 如何通过将 CAD 图纸中的 Entity 进行 Geometry 合并在浏览器中实现快速渲染。这篇文章主要关注"如何高效绘制"，减少 Draw Call 用并利用 GPU 友好的数据布局。

然而，Batched Geometry 只是故事的一部分。要真正有意义地渲染 CAD 图纸，我们还需要一个结构良好的渲染场景结构来统一管理所有内容。

这就是 CAD-Viewer 中 AcTrScene 类的作用。它充当 CAD 的逻辑数据模型（Layout、Layer、Entity）与渲染引擎的 GPU 友好表示（批处理几何）之间的桥梁。本文将深入介绍 AcTrScene 如何组织 CAD 图纸的可视内容，并通过具体实例进行详细解释。

读完后，你不仅会了解如何快速绘制，还会理解如何保持渲染场景清晰、结构化和可扩展------即使图纸非常复杂。

注意:

• CAD-Viewer 的代码仓库迁移到 https://github.com/mlightcad/cad-viewer 了

1. 场景结构

首先，让我们了解场景的基本结构：

Scene (AcTrScene)
 └── Layout (AcTrLayout)       # 纸张空间或模型空间
     └── Layer (AcTrLayer)     # 绘图图层
         └── Batched Group (AcTrBatchedGroup)
             ├── Line Batches  # 线条、圆弧、样条、射线...
             ├── Mesh Batches  # 填充、网格字体等
             └── Point Batches # 点

Scene (AcTrScene)

• 整个图纸的根管理器
• 保存所有 Layout 以及 Layer 的信息（存储 isOn、isFrozen、颜色等属性）

Layout (AcTrLayout)

• 表示 CAD 布局（例如 Model Space Model 或 Paper Space Layout1）

Layer (AcTrLayer)

• 容纳特定 Layout 中该 Layer 上的 Entity
• 不存储 Layer 属性（ Layer 属性保存在场景管理的 Layer 列表中）

Batched Group (AcTrBatchedGroup)

• 保存该 Layout 中该 Layer 的 Batched Geometry
• 根据类型（Line/Mesh/Point）和材质 ID 进一步分组

2. 一个简洁的 DWG 示例

为了解释如何将 DWG 图纸的结构转化为相应的渲染场景结构，我们使用以下图纸示例：

图层：

• 0（CAD 默认图层；在主图纸中为空）
• L1（主要几何）
• L2（标注）

模型空间中的 Entity：

• L1 中的 Polyline（墙轮廓）
• L1 中的 Hatch（地面图案）
• L2 中的 Point（测量标记）
• L1 中的 Insert（块引用）：

Insert（块引用）所引用的块包含：

• 0 图层中的 Circle
• L2 图层中的 MText

3. 将 AutoCAD Entity 转换为可渲染的 Geometry

渲染引擎（如 Three.js 和 WebGPU）无法直接理解 LINE、CIRCLE、HATCH 或 INSERT 等 CAD Entity。cad-viewer 将所有 CAD Entity 转换为三种基本 Geometry，以便 GPU 高效渲染：

• Line：用于线状 Entity ，如 Polyline、Arc、Circle（转换为多段线）、其他 Entity 的边
• Mesh：用于填充类型的 Entity，如 Hatch、使用 TrueType/OpenType 字体的字符
• Point：用于点类型的 Entity

此转换在批处理之前进行，同时解决块和图层继承等复杂问题。

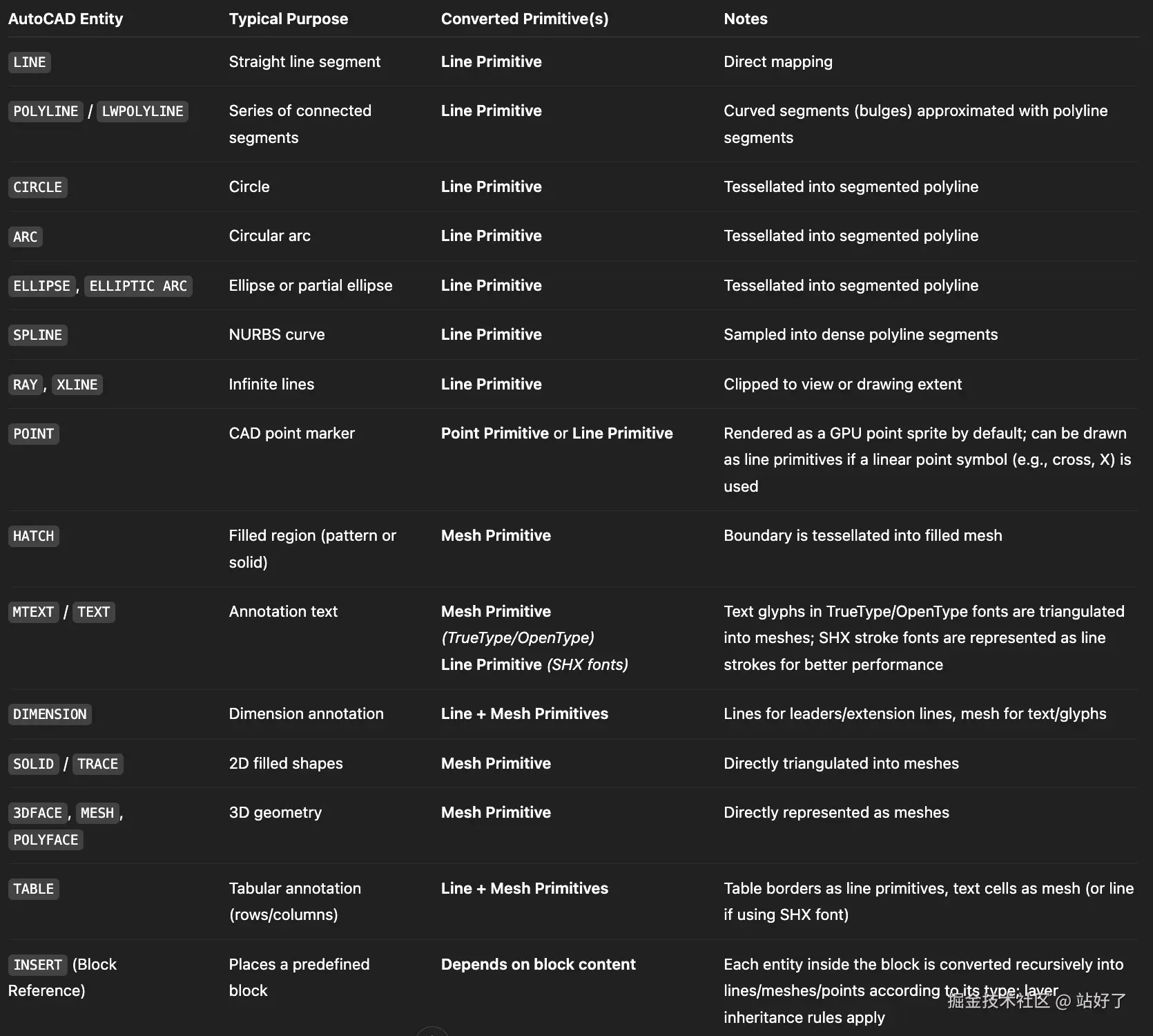

常见 Entity 的处理方式如下表所示：

3.1 Text 和 MText

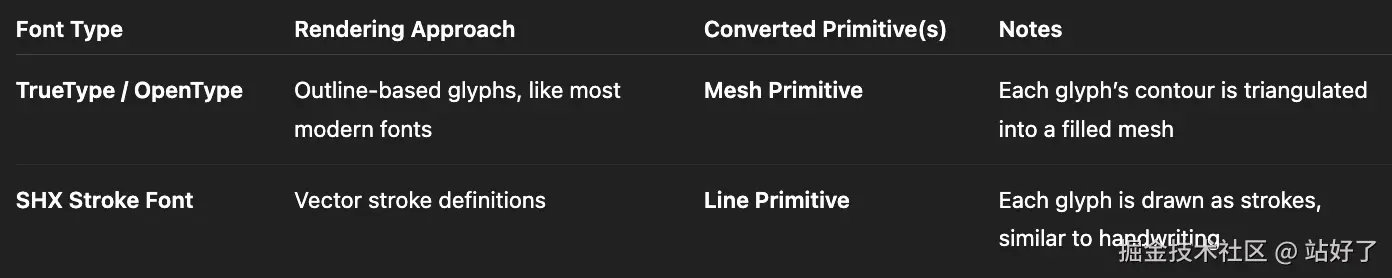

AutoCAD 支持两种不同的文本技术：

转换流程：

1. 从 AutoCAD 读取文本字符串、位置、旋转、样式和字体类型
2. 如果字符使用 TrueType/OpenType 字体，获取字符轮廓、三角化并存储为 Mesh 到对应的 Mesh Batch
3. 如果字符使用 SHX 字体，解析每个字符的笔画并存储为线段到 Line Batch

详解：

• SHX 笔画字体避免复杂三角化，渲染 CAD 图纸通常更快
• CAD 用户通常在大幅技术图纸中使用 SHX 字体，因为缩放后仍清晰且轻量

单个 MTEXT 对象可以包含多种字体。字体混合使用 TrueType/OpenType 和 SHX 字体时：

• 一个 MTEXT 可以同时为 Line Batches 和 Mesh Batches 贡献几何
• 因此，它可分布到多个批处理

示例：

• MTEXT 正文使用 TrueType（如 Arial）→ 存入 Mesh Batch
• 工程符号使用 SHX（如 simplex.shx）→ 存入 Line Batch

场景结构示意：

Scene
 └── Layout (模型空间)
     └── Layer L2
         └── Batched Group
             ├── Line Batches      ← MTEXT 的 SHX 部分
             ├── Mesh Batches      ← MTEXT 的 TrueType 部分

3.2 Table Entity

AutoCAD 的 TABLE Entity 包含了：

• 表格结构：行列网格
• 单元格文本：通常为多行文字且包含字体样式
• 边框与单元格线

转换流程：

1. 解析表格：计算每个单元格角的位置，提取边框线

2. 转换：

   • 所有边框线 → 存入 Line Primitives
   • 单元格文字 → TrueType 转 Mesh Geometry，SHX 转 Line Geometry

3. 应用每个单元格的格式（字体大小、对齐）

详解：

• 与单个 Polyline 或 Hatch 不同，TABLE 可扩展为数百到上千个 Geometry
• 通过按材质和 Geometry 类型创建相应的 Batched Geometry 来处理表格的边框和单元格文字，即使大表格也能高效渲染

3.3 Insert Entity

块参照类似可重用子图纸的实例。它引入图层继承和可见性规则，影响内容的转换。

AutoCAD 行为规则：

• 块 Entity 在 0 图层 → 继承块参照图层
• 块 Entity 在其他图层 → 保持原图层
• 关闭块参照图层 → 整个块隐藏
• 关闭块内使用的图层 → 仅隐藏对应 Entity

转换流程：

1. 解析块定义，根据插入的缩放、旋转、位置转换 Entity

2. 对块内每个 Entity：

   • 根据继承规则确定有效图层
   • 转换为 Line、Mesh 或 Point Geometry

3. 将所有转换后的 Geometry 加入该 Layout 中有效图层的 Batched Groups

示意图：

Layout (模型空间)
 └── Layer L1
     └── Batched Group
         ├── Line Batches ← 块内 SHX 字体、边界线
         ├── Mesh Batches ← 块内 TrueType 字体、填充
         └── Point Batches ← 块内标记点

这确保了即使块跨多个图层或包含混合字体，最终渲染也能保持准确。

3.4 总结

根据这些规则，在 AutoCAD 中看起来"在一起"的 Entity，可能会在场景中被拆分多个图层、多个 Batched Geometry中：

• 一个单独的 INSERT 可能会生成多个 Line Geometry 、Mesh Geometry 、Point Geometry ，分散在 多个图层 的 Batched Geometry 中。
• 一个 TABLE 会展开成许多 Line Geometry 和 Mesh Geometry ，分散在 单个图层 的多个 Batched Geometry 中。
• 一个 TEXT 对象可能会变成多个 Line Geometry （如果是 SHX 字体）或 Mesh Geometry （如果是 TrueType 字体），分散在 单个图层 的多个 Batched Geometry 中。

正是这种精细化的组织，使 cad-viewer 能够利用 GPU 实例化技术，并在复杂注释和可重用内容丰富的图纸中保持高帧率。

4. 示例图纸的场景结构

以下是示例图纸的场景结构：

Scene (AcTrScene)
├── Layout: Model Space (AcTrLayout)
│ ├── Layer "0" (AcTrLayer)
│ │ └── Batched Group
│ │  ├── Line Batches # （空）
│ │  ├── Mesh Batches # （空）
│ │  └── Point Batches # （空）
│ │
│ ├── Layer "L1" (AcTrLayer)
│ │ └── Batched Group
│ │  ├── Line Batches
│ │  │ └── [Polyline geometry] # 墙体轮廓
│ │  │ └── [Polyline geometry] # 来自块的圆
│ │  ├── Mesh Batches
│ │  │ └── [Hatch geometry] # 地面图案
│ │  └── Point Batches # （空）
│ │
│ └── Layer "L2" (AcTrLayer)
│   └── Batched Group
│    ├── Line Batches # （空）
│    ├── Mesh Batches
│    │ └── [Text geometry] # 来自块
│    └── Point Batches
│      └── [Point entity] # 测量标记
│
└── Layout: Paper Space (AcTrLayout) # 此示例为空
 ├── Layer "0" (AcTrLayer) # 存在但为空
 ├── Layer "L1" (AcTrLayer) # 存在但为空
 └── Layer "L2" (AcTrLayer) # 存在但为空

理解转换后的场景

• 每个布局（Layout）都有自己的一组 AcTrLayer 对象。
• 每个 AcTrLayer 包含一个 AcTrBatchedGroup，只包含渲染所需的图元类型。
• 块引用中的圆进入 L1 的 Line Batches 中。
• 块中的文本进入 L2 的 Mesh Batches。
• Point 保持在 L2 的 Point Batches 中。
• Hatch 和 Polyline 保留在 L1 的 Batches 中。

此结构反映了 CAD 的图层语义，同时经过优化以提升渲染性能：使用相同图层、图元类型和材质的实体可以合并为单个批次绘制，从而最小化绘制调用（draw calls）。

5. 场景中的图层 vs. DWG 文件中的图层

在 DWG 文件中：

• 图层是全局的：只有一组图层，每个图层都有属性，如 isOn、isFrozen、颜色等。

在场景中：

• 每个布局为每个 DWG 图层创建自己的 AcTrLayer 实例。
• 因此，两个布局（Model, Paper）和三个图层（0, L1, L2）会生成 6 个 AcTrLayer 对象。
• 实际的图层属性存储在 AcTrScene 中，而不是每个 AcTrLayer，确保切换可见性或冻结图层时，对所有布局都一致生效。
• 每个 AcTrLayer 只是特定布局中批次的容器。

这种分离方式让我们可以保持渲染数据的布局友好性，同时维护 CAD 一致的全局图层行为。

6. 处理块引用（INSERT）------棘手部分

块引用（INSERT 实体）是 CAD 渲染中最微妙的部分之一。AutoCAD 的行为说明了原因：

假设块包含：

• E1 在层 0
• E2 在层 L1
• E3 在层 L2

你将该块插入到层 L1（块引用所在的层）。

情况 1：关闭图层 L1

• 块引用本身在 L1。
• 关闭 L1 后，整个块引用消失，无论其内容在哪个图层。

结果：整个块隐藏。

情况 2：关闭图层 L2

• 块引用仍在 L1（L1 保持开启）。
• 块内：
  • E1（在 0）→ 继承块的图层 L1，可见
  • E2（在 L1）→ 可见
  • E3（在 L2）→ 隐藏

结果：块引用可见，但内容中在 L2 的部分消失。

cad-viewer 的处理方式

渲染块引用时，

• 插入对象自身的图层影响整个块的可见性。
• 内部实体根据继承规则确定的有效图层贡献几何到相应的批次中。

这确保渲染遵循 CAD 的可见性语义，同时将几何放置在 GPU 批处理的合适位置。

7. 为什么这种场景结构可行

• 性能：按布局 → 图层 → 批次类型 → 材质分组，最小化绘制调用和 GPU 状态切换。
• 可扩展性：场景结构在图纸变大、变复杂时仍能很好地扩展，同时与 CAD 概念紧密对应。
• 一致性：图层属性统一存储在场景级别，应用一致。
• 可维护性：开发者可以轻松从 CAD 概念（Layout、Layer、Entity）导航到渲染数据。

8. 结束语

在上一篇文章中，我们重点讨论了如何使用 Batched Geometry 以提升性能。本篇文章探讨了如何将 CAD Entity 转换为可渲染图元，并在场景中组织它们。

• 转换步骤是 CAD 语义与 GPU 效率之间的桥梁。
• 理解它后，带有布局、图层和批次的场景结构图会更直观。
• 转换 + 场景组织 + Batched Geometry 让 cad-viewer 既忠实于 AutoCAD 数据模型，又高度优化用于 Web CAD 浏览。
