一.RIP
协议简介：RIP是一种距离矢量路由协议，使用基于跳数的度量值。
RIP最大跳数16跳，适用于小型网络。
RIP协议报文封装于UDP，端口号520。
RIP分RIPv1和RIPv2两个版本：
{1}RIPv1只传递路由网段信息，不传递掩码，只支持定长子网划分网络。
{2}RIPv2传递路由网段和掩码信息，支持变长子网划分网络。
RIP不可靠性：RIP路由学习是不可靠的
RIP是通过周边路由器告知自己路由的，并不知道目标的实际状况，存在还是不存在，链路UP还是Down，全然不知。
只要周边路由器通告路由，RIP就收下，并不去落实可不可达，俗称传言路由。
二.RIP路由传播过程（工作原理）
- 路由传播
路由器启动RIP后，会发现直连路由，并周期性地广播或组播路由信息。
每30秒发送一次完整路由表。
- 路由更新
（1）当前路由表中没有的目的网段
跳数小于16跳就学习到路由表＋当前路由表中已有的目的网段
{1}下一跳相同（来源相同）
度量值等于原来的度量值，更新计时器
度量值小于原来的度量值，更新度量值
度量值大于原来的度量值，更新度量值（学习）
{2]下一跳不同（来源不同）
度量值等于原来的度量值，加入路由表，与原来路由一起形成等价路由
度量值小于原来的度量值，学习，覆盖原来的路由
度量值大于原来的度量值，作为备份路由，不学习到全局路由表
- 报文类型
请求报文：刚启动时请求路由。
响应报文：用于回复请求和定期更新。

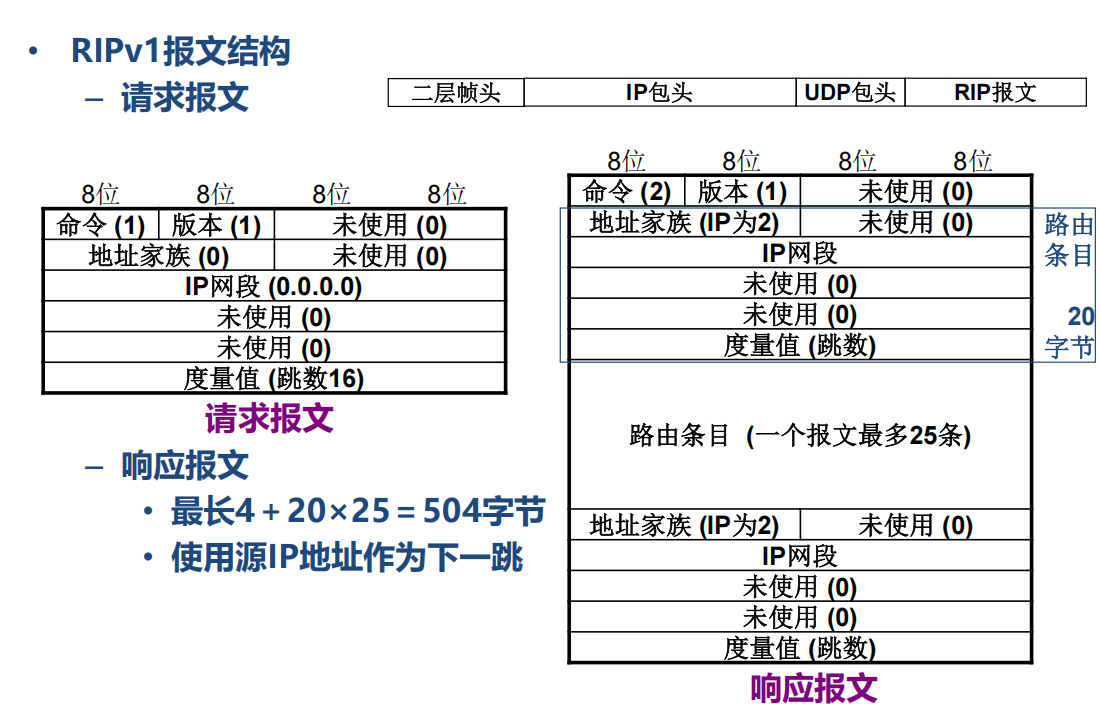

RIP报文结构：
RIP发送路由更新：
每个路由器发送始发路由，跳数为1；发送学到的路由，跳数加1。
下一跳默认为0.0.0.0，即响应报文的源IP地址。
RIP定期更新发送自己的整个RIP路由表，但遵循水平分割原则。
水平分割：从该接口上学到的路由不再从该接口发送出去。
包括学习到的路由、本地发现的直连路由。
更新计时器：定期路由更新的时间间隔，默认30秒。
失效计时器：失效计时器内未收到更新，路由失效，默认180秒。
清除计时器：清除计时器内未收到更新，路由清除，默认240秒。
三.RIPv1 vs RIPv2
|-----------|-------|---------------|
| 特性 | RIPv1 | RIPv2 |
| 子网掩码 | 不支持 | 支持 |
| 认证 | 不支持 | 支持明文/MD5 |
| 发送方式 | 广播 | 组播（224.0.0.9） |
| 自动汇总 | 强制开启 | 可关闭 |
| VLSM/CIDR | 不支持 | 支持 |

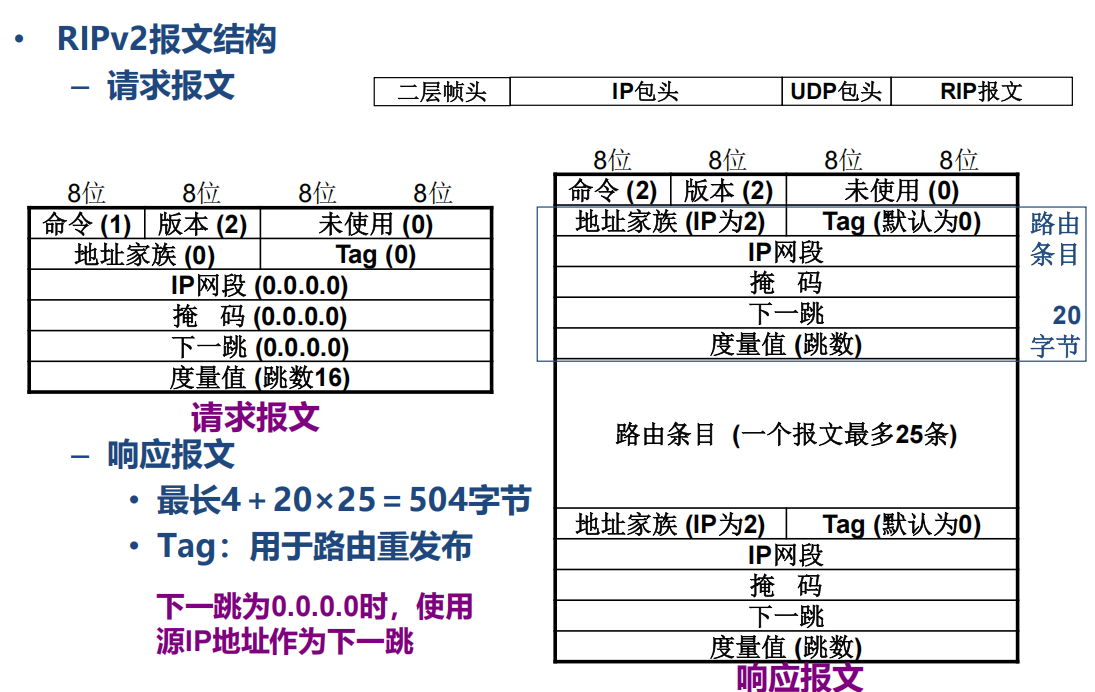

RIPv2报文结构：
四、RIP防环机制
RIP环路问题：网络收敛，路由表正确------链路故障，路由条目删除------错误更新，产生路由环路（数据转发环路）------更新无止境，路由环路扩大化（路由更新环路）
RIP防环机制：
{1}无穷大计数：RIP无穷大计数为16跳，任何大于等于16跳的路由都视为无效。
{2}抑制计时器：收到下一跳的跳数增大的路由，启动抑制计时器进行失效抑制。
{3}水平分割：从该接口上学到的路由不再从该接口发送出去。
{4}路由毒化：链路断开或路由失效，向外通告16跳无效路由以通知周边路由器。
{5}触发更新：不必等待更新周期，马上进行路由通告。
{6}毒性逆转（又称毒性逆转水平分割）：从该接口上学到的路由以无效路由通告出去。

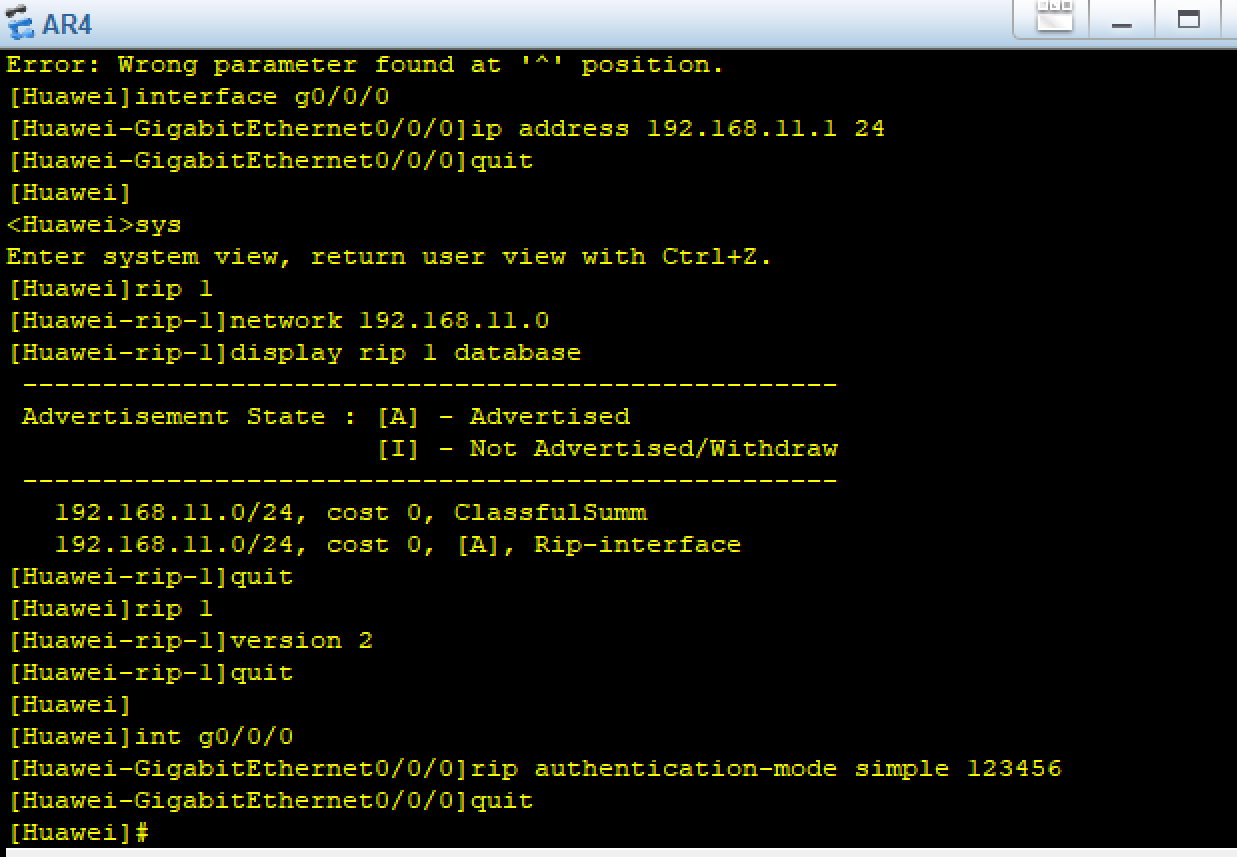

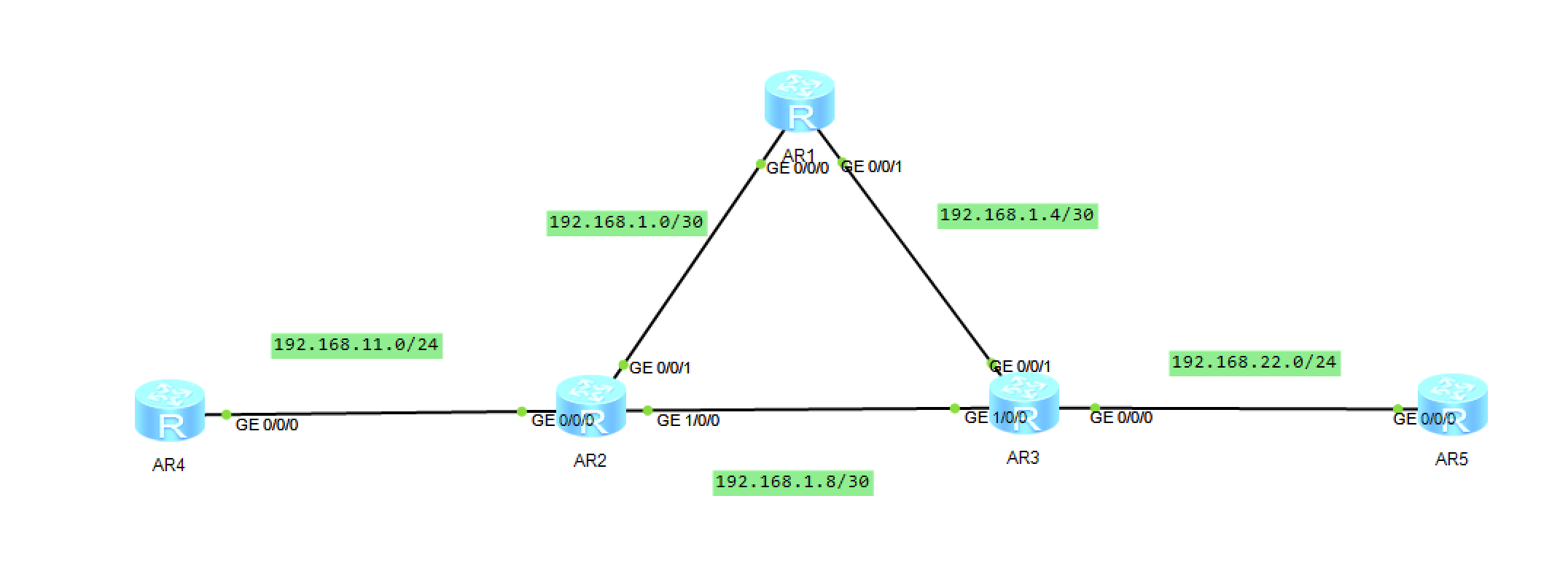

五.RIP配置案例
