从帧到包：深入解析链路层与局域网通信的核心机制

在计算机网络的分层体系中（如OSI七层模型或TCP/IP四层模型），每一层都有其特定的功能和职责。其中，链路层 （也称数据链路层）位于网络体系结构的最底层（在TCP/IP模型中紧邻物理层之上），主要负责同一局域网（Local Area Network, LAN）内相邻节点之间的可靠数据传输。

1、网络层与传输层的角色回顾

网络层（IP协议） ：提供的是跨网络的端到端通信能力 ，即能够将数据包从源主机路由到目标主机，即使它们位于不同的物理网络中。然而，IP协议本身是无连接且不可靠的------它不保证数据包一定送达、不保证顺序、也不处理丢包重传等问题。
传输层（如TCP） ：为上层应用提供端到端的可靠性服务 。例如，TCP通过序列号、确认应答（ACK）、超时重传、流量控制和拥塞控制等机制，确保数据最终能按序、完整、可靠地从一个进程传送到另一个进程。因此，在IP无法保证可靠性的前提下，TCP"兜底"实现了可靠传输。

但请注意： 无论是IP还是TCP，它们都假设底层已经能够完成相邻节点之间的数据传递。也就是说，它们并不关心"如何把一个数据帧从本机发送到隔壁路由器或交换机"这一具体操作------这正是链路层要解决的核心问题。

2、链路层的核心任务

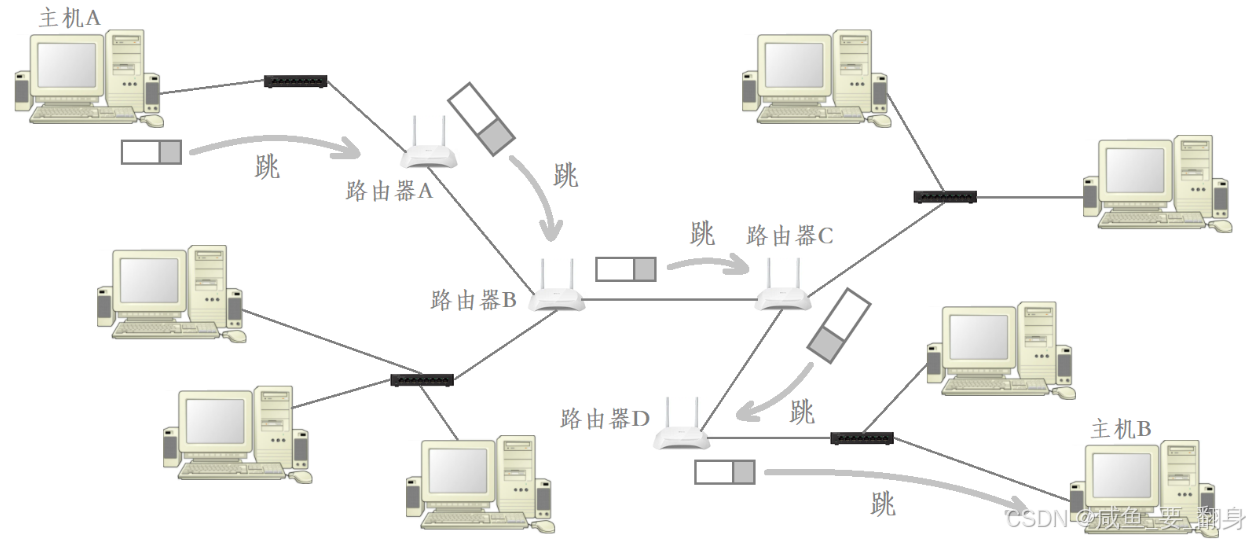

链路层解决的是 "一跳" 通信（hop-by-hop communication）的问题 ，即：如何将数据从当前主机准确、高效地传送到与其直接相连的下一跳设备（如同一局域网内的另一台主机、交换机或路由器）。

具体来说，链路层需要解决以下几个关键问题：

（1）物理地址寻址（MAC地址）

在局域网中，设备通过MAC地址（Media Access Control Address）进行唯一标识。
当IP层决定下一跳是某个本地网关（如默认网关）时，链路层需将该网关的IP地址解析为对应的MAC地址（通过ARP协议） ，然后将数据封装成以太网帧，并在帧头中填入目标MAC地址。

（2）帧的封装与解封装

链路层将来自网络层的IP数据包封装成数据帧（Frame），添加帧头（含源/目的MAC地址）和帧尾（如FCS校验码）。
接收方链路层收到帧后，进行解封装，提取出IP数据包并交给上层处理。

（3）差错检测

虽然链路层通常不提供自动重传机制 （这由上层如TCP负责），但它会通过循环冗余校验（CRC）等方式检测帧在传输过程中是否发生比特错误。
若检测到错误，接收方通常直接丢弃该帧（不通知发送方），由上层协议（如TCP）感知丢包并触发重传。

（4）介质访问控制（MAC）

在共享介质的局域网中（如早期的以太网或Wi-Fi），多个设备可能同时尝试发送数据，导致冲突。
链路层通过介质访问控制协议（如CSMA/CD用于有线以太网，CSMA/CA用于无线网络）协调各设备对信道的使用，避免或减少冲突。

（5）局域网内的拓扑支持

链路层协议（如以太网、PPP、Wi-Fi等）定义了不同物理网络类型下的通信规则，使得上层协议（IP）无需关心底层是光纤、双绞线还是无线电波。

3、为什么链路层不可或缺？

设想这样一个场景：你的电脑要向互联网上的某台服务器发送一个HTTP请求。

TCP将请求数据分割成段，并加上端口号；
IP协议为其添加源/目的IP地址，并通过路由表确定下一跳（通常是本地路由器）；
但要真正把数据"送出去"，必须先通过网卡将数据发给这个本地路由器------而你和路由器处于同一个局域网。

此时，IP只知道"下一跳的IP地址"，但不知道"它的物理接口在哪里"。链路层通过ARP获取其MAC地址，构造以太网帧，驱动网卡将电信号/光信号发送出去。没有链路层，IP数据包就"出不了门"。

因此，链路层是连接"逻辑网络"与"物理世界"的桥梁 ，是实现端到端通信的第一公里（或最后一公里）。

4、总结：各层分工协作

层级	协议示例	核心功能
应用层	HTTP、FTP、DNS	提供用户服务
传输层	TCP、UDP	进程到进程通信，可靠性（TCP）或效率（UDP）
网络层	IP	跨网络的主机到主机路由
链路层	以太网、Wi-Fi、PPP	同一局域网内相邻节点间的帧传输

简言之：

IP负责"走多跳"（跨网络），
TCP负责"送得稳"（可靠交付），
链路层负责"迈出第一步"（本地一跳的准确投递）。

只有这三层协同工作，才能实现从一台主机到另一台主机的完整、可靠通信。

二、局域网技术

局域网（Local Area Network, LAN）是指在有限地理范围内（如一栋办公楼、一个校园或一个家庭）将多台计算机、服务器、打印机等设备互联起来的网络。 不同场景和历史发展阶段催生了多种局域网技术，它们在物理介质、拓扑结构、访问控制机制等方面各有特点。尽管底层实现各异，但现代互联网通过IP协议的抽象能力，成功屏蔽了这些差异，实现了异构网络的无缝互联。

1、常见的局域网技术

（1）以太网（Ethernet）

地位：目前应用最广泛、事实上的局域网标准。
特点：
- 最初由Xerox PARC于1970年代开发，后由IEEE 802.3标准规范化。
- 支持多种速率（10 Mbps → 100 Mbps → 1 Gbps → 10 Gbps 甚至更高）。
- 使用CSMA/CD（载波侦听多路访问/冲突检测）机制（在早期共享式以太网中），现代交换式以太网已基本消除冲突。
- 物理介质包括双绞线（如Cat5e/Cat6）、光纤等。
- 采用MAC地址进行设备寻址，帧格式标准化（含目的/源MAC、类型字段、数据和FCS校验）。
现状：几乎成为有线局域网的代名词，广泛应用于企业、数据中心和家庭网络。

（2）令牌环网（Token Ring）

背景：由IBM在1980年代主导开发，曾用于其大型机和工作站环境。
工作原理：
- 网络拓扑为逻辑环形（物理上可能是星型，通过多站访问单元MSAU实现逻辑环）。
- 引入一种特殊控制帧------"令牌"（Token），在网络中循环传递。
- 只有持有令牌的节点才有权发送数据；发送完成后释放令牌，供其他节点使用。
优点：避免冲突，带宽分配公平，在高负载下性能稳定。
缺点：实现复杂、成本高、扩展性差。
现状：已被以太网全面取代，基本退出历史舞台，仅具教学或历史研究价值。

（3）无线局域网（Wireless LAN, WLAN）

标准：基于IEEE 802.11系列协议（如802.11a/b/g/n/ac/ax，即Wi-Fi 4/5/6/7等）。
特点：
- 使用无线电波（2.4 GHz、5 GHz、6 GHz等频段）作为传输介质。
- 拓扑结构通常为基础设施模式 （通过接入点AP连接）或自组网模式（Ad-hoc）。
- 采用CSMA/CA（载波侦听多路访问/冲突避免）机制，因无线信道无法有效检测冲突。
- 同样使用MAC地址寻址，但帧结构比有线以太网更复杂（需包含BSSID、信号强度等信息）。
意义：
- 极大提升了移动性和部署灵活性，已成为现代网络不可或缺的组成部分。
- 虽然物理层和链路层与有线以太网不同，但在IP层以上对用户完全透明。

补充说明：WAN（广域网）不属于局域网范畴。WAN通常指跨城市、国家的网络（如运营商骨干网），其技术（如MPLS、SD-WAN、PPP等）与LAN有本质区别。

2、IP如何屏蔽底层局域网差异？

尽管不同局域网在物理层和链路层存在显著差异（如帧格式、地址长度、错误处理机制等），但IP协议通过"网络层抽象"实现了统一的端到端通信模型。具体体现在以下机制中：

（1）分层封装与解封装

当上层（如TCP）将数据交给IP层后，IP将其封装为IP数据包。
链路层根据当前主机所处的局域网类型（如以太网、Wi-Fi），添加对应的链路层帧头和帧尾（例如以太网帧头含MAC地址，Wi-Fi帧头含更多控制字段）。
接收方链路层收到帧后，剥离链路层头部，将IP包交付给网络层。

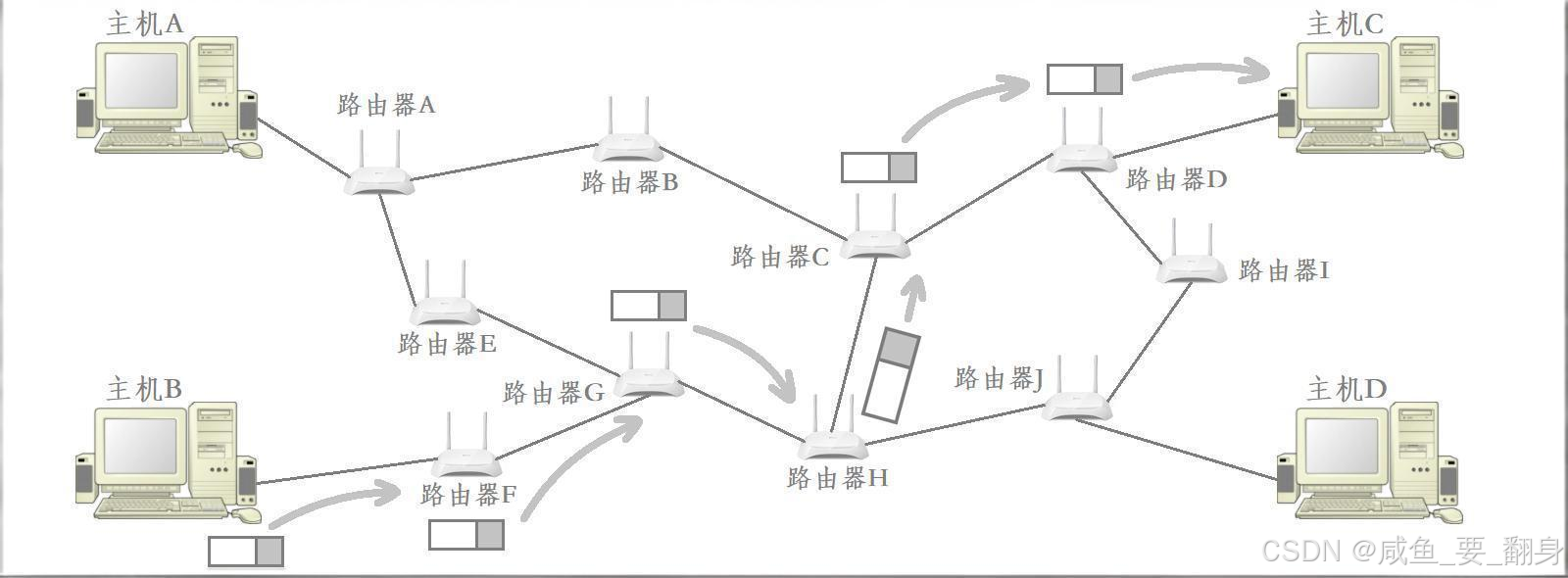

（2）路由器的"帧转换"作用

在跨网络传输过程中，数据包需经过一个或多个路由器转发。路由器的工作流程如下：

接收帧：从某个接口（如以太网口）收到数据帧；
解封装：剥离当前局域网的链路层头部，提取出IP数据包；
路由决策：根据IP包的目的地址查询路由表，确定下一跳出接口；
重新封装 ：根据下一跳网络的类型（可能是Wi-Fi、PPP、光纤等），构造新的链路层帧头（如新的MAC地址或PPP头），再发送出去。

关键点 ：IP数据包在整个传输过程中保持不变 （除非发生分片），而链路层帧头在每一跳都会被替换。这种"逐跳重构"的机制，使得数据可以在以太网→Wi-Fi→光纤等多种异构网络间无缝穿越。

（3）对上层透明

对于传输层（TCP/UDP）和应用层（HTTP、DNS等）而言，它们只看到"IP地址"和"端口号"，完全无需关心底层是Wi-Fi还是千兆以太网。
这正是网络分层设计的核心优势：各层职责分离，底层变化不影响上层功能。

3、示例：跨网络数据传输过程

假设主机A（位于以太网）向主机B（位于Wi-Fi网络）发送数据：

A的TCP将数据交给IP层，生成IP包（源IP=A，目的IP=B）；
A的链路层查询默认网关MAC地址（通过ARP），封装成以太网帧发送；
路由器R1收到以太网帧，剥离帧头，解析IP包；
R1查路由表，发现B位于其Wi-Fi接口所连网络；
R1通过ARP或邻居发现获取B的MAC地址（或Wi-Fi中的关联地址）；
R1将同一IP包封装成802.11无线帧，通过Wi-Fi发送给B；
B的Wi-Fi驱动解封装，将IP包交给上层处理。

整个过程中，IP包内容未变，但链路层帧经历了"以太网 → 无线帧"的转换。

4、总结

技术	类型	是否主流	关键机制
以太网	有线LAN	是	CSMA/CD（历史）、交换式全双工、MAC寻址
令牌环网	有线LAN	否	令牌传递、环形拓扑
无线LAN（Wi-Fi）	无线LAN	是	CSMA/CA、AP接入、射频通信

核心思想 ：局域网技术虽多样，但IP协议通过"逻辑网络层"抽象，将物理和链路层的异构性完全隔离。路由器作为"翻译者"，在每一跳完成链路层帧的"本地化适配"，从而实现全球互联网的互联互通。

三、以太网通信原理

1、什么是以太网？

以太网 （Ethernet）并非指某一个具体的物理网络，而是一套由 IEEE 802.3 标准 定义的局域网（LAN）技术规范。它同时涵盖了物理层 （Physical Layer）和数据链路层 （Data Link Layer）的部分功能，是目前全球应用最广泛、事实上的有线局域网标准。

以太网标准明确规定了以下关键要素：

物理介质：如双绞线（Cat5e、Cat6 等）、光纤；
拓扑结构：早期为总线型，现代多为星型（通过交换机连接）；
传输速率：包括 10 Mbps（传统以太网）、100 Mbps（快速以太网）、1 Gbps（千兆以太网）、10 Gbps 及以上（万兆/高速以太网）；
帧格式：定义了数据在链路层如何封装（含源/目的 MAC 地址、类型字段、数据和 CRC 校验等）；
介质访问控制（MAC）机制：早期使用 CSMA/CD（载波侦听多路访问/冲突检测），现代全双工交换式以太网已基本不再依赖该机制。

注意：虽然早期以太网确实要求使用双绞线或同轴电缆 ，但现代以太网也广泛支持光纤（如 1000BASE-SX/LX、10GBASE-SR/LR 等），因此"必须使用双绞线"的说法已不准确，应修正为"支持多种物理介质，常见为双绞线和光纤"。

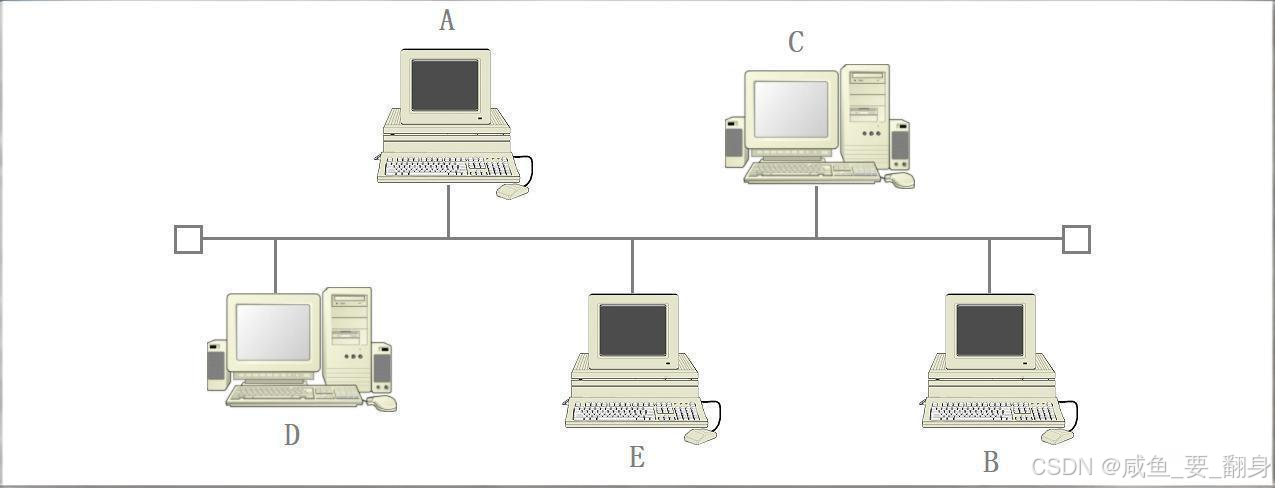

2、传统共享式以太网的广播特性

在早期的共享式以太网（如使用集线器 Hub 的网络）中，所有主机通过同一物理信道（如同一根总线或通过 Hub 连接）进行通信。这种架构具有以下特点：

广播式传输 ：当主机 A 发送一个以太网帧时，该帧会被广播到局域网中的所有其他主机。
基于 MAC 地址过滤：
- 每台主机的网卡在收到帧后，会检查帧头中的目的 MAC 地址；
- 如果该地址与本机 MAC 地址匹配（或为广播地址 FF:FF:FF:FF:FF:FF、或多播地址且本机订阅了该组），则将帧向上交付给网络层；
- 否则，直接丢弃该帧，不通知上层协议。

举例说明：主机 A（MAC: AA:AA:AA:AA:AA:AA）向主机 B（MAC: BB:BB:BB:BB:BB:BB）发送数据。局域网中的主机 C、D、E 也会收到该帧，但它们发现目的 MAC 不是自己，于是默默丢弃。只有主机 B 会处理该数据。

这种机制意味着：在共享介质的以太网中，所有主机都能"看到"所有通信流量------这是理解网络安全、网络监听和早期局域网性能瓶颈的关键。

3、现代交换式以太网的改进

随着交换机 （Switch）取代集线器（Hub），现代以太网已不再是"所有主机共享同一信道"的广播网络，而是点对点全双工通信的智能网络：

交换机会学习并维护一张 MAC 地址表（也称转发表），记录每个端口连接的设备 MAC 地址；
当交换机收到一个帧时，它会根据目的 MAC 地址仅将帧转发到对应的端口，而非广播到所有端口；
因此，在正常情况下，主机 C 无法看到 A 与 B 之间的通信，大大提升了安全性与带宽效率。

重要区分：

Hub（集线器）：物理层设备，广播所有帧 → 所有主机可见通信；
Switch（交换机）：链路层设备，智能转发 → 通信隔离，仅目标主机接收。

因此，原文中"局域网中所有主机都能收到数据"的描述仅适用于早期共享式以太网（如使用 Hub 的环境），在现代交换式网络中已不成立。

4、混杂模式与网络抓包

尽管交换式以太网默认隔离了非目标流量，但在特定场景下，仍可捕获他人通信：

（1）混杂模式（Promiscuous Mode）

正常情况下，网卡只接收目的 MAC 为本机（或广播/多播）的帧；
当网卡被设置为混杂模式 时，它会接收所有经过其物理接口的数据帧，无论目的地址为何；
操作系统随后可将这些帧全部交给抓包工具（如 Wireshark、tcpdump）进行分析。

（2）网络抓包的实现前提

在 Hub 网络中：任何主机开启混杂模式即可抓取全网流量；
在 Switch 网络中：默认无法抓取他人通信，除非：
- 使用 端口镜像（Port Mirroring / SPAN）功能，让交换机复制特定流量到监控端口；
- 发起 ARP 欺骗（中间人攻击），诱使流量经过攻击者主机；
- 直接在网关或核心交换机上部署抓包设备。

安全启示 ：正因为早期以太网的广播特性，未加密的明文协议（如 HTTP、Telnet、FTP）在局域网中极易被窃听。这也是推动 HTTPS、SSH 等加密协议普及的重要原因之一。

5、以太网帧结构简述（补充）

以太网帧的基本格式如下（IEEE 802.3）：

字段	长度	说明
前导码（Preamble）	7 字节	用于同步时钟（实际传输中存在，但通常不计入帧）
帧起始定界符（SFD）	1 字节	标志帧开始（10101011）
目的 MAC 地址	6 字节	接收方硬件地址
源 MAC 地址	6 字节	发送方硬件地址
类型/长度（Type/Length）	2 字节	标识上层协议（如 0x0800 表示 IPv4）
数据（Payload）	46--1500 字节	上层协议数据（如 IP 包）
帧校验序列（FCS）	4 字节	CRC32 校验码，用于差错检测

最小帧长为 64 字节（含头部和 FCS），若数据不足 46 字节，需填充（Padding）。

6、总结

特性	共享式以太网（Hub）	交换式以太网（Switch）
通信方式	广播式	点对点智能转发
所有主机是否可见流量	是	否（默认）
冲突域	整个网络为一个冲突域	每个端口独立冲突域
安全性	低	较高
是否支持全双工	半双工	全双工

核心结论 ：以太网通过 MAC 地址寻址 + 帧封装 + 介质访问控制 实现局域网内主机间的通信。虽然其早期设计具有广播特性，但现代交换技术已大幅优化性能与安全性。理解以太网的通信原理，是掌握网络抓包、网络安全、故障排查等高级技能的基础。

四、以太网的介质访问控制：CSMA/CD 与碰撞处理机制

1、共享信道与冲突问题

在早期的共享式以太网（如使用同轴电缆或集线器 Hub 的网络）中，所有主机连接到同一个物理通信信道上。这意味着：

同一时刻只能有一台主机成功发送数据；
如果两台或更多主机同时发送数据 ，它们的电信号会在信道上叠加，导致信号失真 ，接收方无法正确解析------这种现象称为碰撞（Collision）；
从操作系统或网络理论角度看，这个共享信道是一种临界资源（Critical Resource），必须通过某种协调机制来避免并发访问导致的混乱。

注意： 在现代交换式以太网 （使用交换机 Switch）中，每个端口构成独立的冲突域，且支持全双工通信，已基本消除碰撞问题 。因此，以下讨论主要适用于半双工、共享介质的早期以太网环境。

2、以太网采用的机制：CSMA/CD

以太网并未采用"先预约再发送"的严格调度方式，而是采用一种乐观并发策略 ，其核心是 CSMA/CD （Carrier Sense Multiple Access with Collision Detection），即：载波侦听多路访问 / 碰撞检测

该机制包含三个关键步骤：

（1）载波侦听（Carrier Sense）

主机在发送数据前，先侦听信道是否空闲（即是否有其他主机正在传输）；
如果信道忙（检测到载波信号），则等待直到空闲。

（2）多路访问（Multiple Access）

所有主机平等竞争信道，没有中央控制器分配权限；
一旦信道空闲，任何主机都可立即尝试发送。

（3）碰撞检测（Collision Detection）

主机在发送数据的同时持续监听信道；
如果检测到电压异常（表明有其他信号叠加），即判定发生碰撞；
一旦检测到碰撞，立即停止发送 ，并发送一个强化碰撞信号（Jam Signal），通知所有主机"刚才发生了碰撞"。

关键注意 ：以太网使用的是 "碰撞检测" （Collision Detection），不是"碰撞避免" （Collision Avoidance）。"碰撞避免"是 IEEE 802.11（Wi-Fi） 采用的机制（如 RTS/CTS、NAV 等），因为无线环境无法有效检测碰撞。

3、碰撞后的退避与重传：二进制指数退避算法

当碰撞发生后，涉事主机不会立刻重发，而是执行退避算法（Backoff Algorithm），以降低再次碰撞的概率。

以太网采用的是 二进制指数退避算法（Binary Exponential Backoff）：

每次碰撞后，主机将重传尝试次数 k 加 1；
随机选择一个等待时隙数 r，其中 r∈[0,2^k−1]（最大 k=10）；
等待 r×时隙时间（通常为 512 位时间 ≈ 51.2 μs @10 Mbps）后重试；
若重传失败达 16 次，则放弃发送并向高层报告错误。

举例：

第1次碰撞 → 随机等 0 或 1 个时隙；
第2次碰撞 → 随机等 0~3 个时隙；
第3次 → 0~7 个时隙......

这种"指数级扩大等待窗口"的设计，能有效缓解网络拥塞时的反复碰撞。

4、类比说明：会议发言规则

可以将以太网的 CSMA/CD 类比为一场非正式会议：

每个人（主机）想发言（发送数据）前，先听一下（载波侦听）；
如果没人说话，就开口讲（发送）；
但如果两人同时开口（碰撞），双方立刻停下（检测到冲突）；
然后各自心里默数一个随机秒数（退避），再尝试发言；
数次失败后，可能选择放弃或稍后再议。

但请注意：现实中人们会"避免"同时说话（即"碰撞避免"），而以太网是"先说再说，撞了再退"------这是本质区别。

5、以太网的重传机制定位

需要明确的是：

以太网的重传仅限于链路层的一跳通信（同一局域网内）；
它不保证端到端可靠性，也不处理跨网络丢包；
如果帧因多次碰撞最终未能送达，链路层会丢弃该帧，由上层协议（如 TCP）负责端到端重传。

因此，以太网的重传机制是局部的、尽力而为的 ，属于链路层的差错恢复辅助手段，而非可靠传输保障。

6、现代以太网中的 CSMA/CD 状态

随着全双工交换式以太网的普及：

CSMA/CD 已被弃用：在全双工模式下，发送和接收使用独立信道，不可能发生碰撞；
IEEE 802.3 标准自千兆以太网起，默认禁用 CSMA/CD；
仅在半双工模式（如某些老旧设备或特殊工业场景）中仍保留支持。

实际验证：在 Linux 中可通过 ethtool eth0 查看网卡是否启用 half-duplex 和 CSMA/CD（现代网卡通常显示 Speed: 1000Mb/s, Duplex: Full）。

7、总结对比：CSMA/CD vs CSMA/CA

特性	以太网（CSMA/CD）	无线 LAN（CSMA/CA）
应用场景	有线局域网（早期）	无线局域网（Wi-Fi）
核心机制	碰撞检测	碰撞避免
能否检测碰撞	可以（通过电压变化）	无法可靠检测（隐藏终端问题）
退避策略	二进制指数退避（碰撞后）	虚拟载波侦听 + 随机退避（发送前）
是否需要 ACK	否	是（确认帧）

结语

以太网通过 CSMA/CD 机制，在无中心控制的前提下，实现了共享介质局域网中多主机的高效、公平通信。尽管该机制在现代高速全双工网络中已不再使用，但它奠定了分布式介质访问控制的理论基础，也是理解网络演进与协议设计思想的重要一环。

学习提示 ：在面试或考试中，若被问及"以太网如何处理冲突"，务必回答 "CSMA/CD（碰撞检测）"，而非"碰撞避免"------这是高频易错点！！！

五、令牌环网（Token Ring Network）

1、基本概念与历史背景

令牌环网 （Token Ring）是由 IBM 在 1980 年代主导开发的一种局域网技术，后被 IEEE 标准化为 IEEE 802.5 。它曾广泛应用于 IBM 大型机和企业级网络环境，以其确定性访问机制 和高负载下的稳定性著称，但在 1990 年代后期逐渐被更高速、更低成本的以太网所取代。

尽管如今已基本退出主流应用，但其设计理念对理解介质访问控制（MAC）仍有重要教学价值。

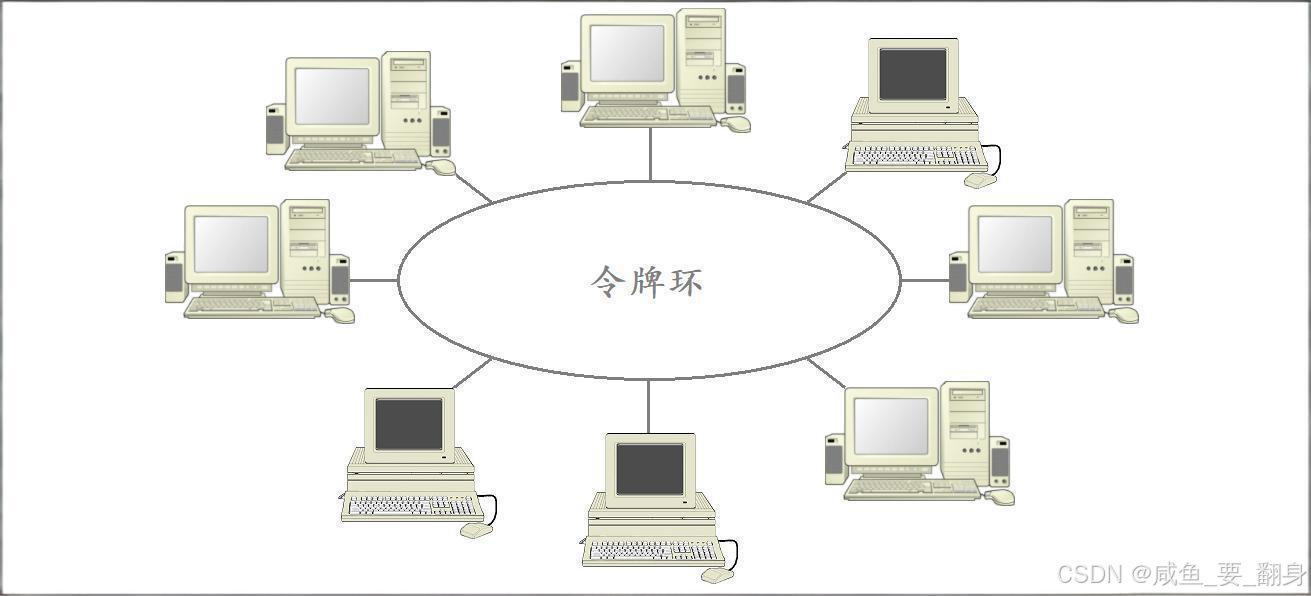

2、拓扑结构：物理星型，逻辑环形

物理拓扑 ：令牌环网在物理布线上通常采用星形结构 ------所有工作站通过双绞线连接到一个中心设备，称为 多站访问单元（Multistation Access Unit, MAU）。
逻辑拓扑 ：尽管物理上呈星型，但 MAU 内部通过电子开关将各端口串接成一个闭合的逻辑环 。数据帧和令牌在逻辑环中按固定顺序依次经过每一台主机，形成"环形"传输路径。

关键点：物理连接 ≠ 逻辑通信路径。MAU 的作用类似于"智能集线器"，它不广播数据，而是维持环的完整性。

3、传输介质与速率

令牌环网支持多种物理介质：

屏蔽双绞线（STP）：最常见，抗干扰能力强；
无屏蔽双绞线（UTP）：后期标准支持；
光纤：用于长距离或高可靠性场景。

标准传输速率包括：

4 Mbps（早期）；
16 Mbps（增强型，主流）；
后期还提出过 100 Mbps 的高速令牌环（HSTR），但未普及。

4、核心机制：令牌传递（Token Passing）

令牌环网的核心在于其确定性的介质访问控制机制 ------令牌传递（Token Passing）。

（1）什么是"令牌"？

"令牌"是一个特殊的3字节控制帧，在环中持续循环；
它本身不携带用户数据，仅作为发送权限的凭证；
令牌有两种状态：
- 空闲（Idle / Free）：表示当前无人发送，任何需要发送数据的主机可"捕获"它；
- 忙（Busy）：表示已被某主机占用，正在传输数据帧。

（2）发送流程

主机 A 想发送数据，监听环上是否有空闲令牌；
当空闲令牌到达 A 时，A 将其修改为"忙"状态 ，并在其后附加自己的数据帧；
数据帧随环继续传递，每台主机检查目的地址：
- 若是自己，则复制一份（但不移除帧）；
- 所有主机（包括发送方）最终都会收到该帧；
当帧回到发送方 A 时，A 移除该帧 ，并重新生成一个空闲令牌放回环中。

整个过程确保：同一时刻环中最多只有一个数据帧在传输 ，因此完全避免了碰撞（Collision-free）。

5、与互斥锁的类比（深化理解）

操作系统中的互斥锁	令牌环网中的令牌
保护临界资源（如共享变量）	保护共享通信信道
线程申请锁 → 进入临界区	主机捕获令牌 → 发送数据
锁被占用时，其他线程阻塞等待	无令牌时，主机只能等待
释放锁 → 其他线程可竞争	释放令牌 → 下一主机可发送

此外，令牌环网还具有公平性（Fairness）：

由于令牌按固定顺序传递，每台主机获得发送机会的概率均等；
不会出现某台主机长期"饥饿"（Starvation）的情况------这是 CSMA/CD 在高负载下可能存在的问题。

6、优点与缺点

优点：

无碰撞：确定性访问，适合实时或高负载环境；
带宽可预测：最大延迟可计算，适用于工业控制等场景；
公平性好：避免个别节点垄断信道。

缺点：

实现复杂：需要专用硬件（如 MAU）和协议支持；
单点故障风险：若环中某台主机或链路故障，可能导致整个环中断（虽有"环路自动修复"机制，但成本高）；
扩展性差：增加节点会延长令牌循环时间，影响响应速度；
成本高、速度慢：相比快速发展的以太网，性价比低。

7、与以太网的对比

特性	令牌环网（Token Ring）	以太网（Ethernet）
MAC 机制	令牌传递（确定性）	CSMA/CD（竞争式，早期）
是否有碰撞	无	有（仅限半双工共享介质）
公平性	高	高负载下可能不公平
实现复杂度	高	低
主流地位	已淘汰	全球标准
典型速率	4/16 Mbps	10 Mbps → 100 Gbps+

8、补充：现代"令牌"思想的延续

虽然传统令牌环网已消亡，但其"令牌"思想仍在某些领域延续：

工业控制网络（如 PROFIBUS、CAN 总线）采用主从轮询或令牌机制保证实时性；
分布式系统中的协调算法（如 Token Bucket 限流、分布式锁）借鉴了类似理念；
FDDI（光纤分布式数据接口）也采用双环令牌机制，用于骨干网（现已少见）。

结语

令牌环网代表了局域网发展史上一种强调确定性与公平性 的设计哲学。尽管因成本与性能劣势被以太网取代，但它在无冲突通信、服务质量保障（QoS）方面的思想，仍对现代网络协议设计具有启发意义。

学习建议 ：在理解 CSMA/CD（以太网）与 Token Passing（令牌环）的对比中，可深入体会"竞争 vs 协作 "、"尽力而为 vs 确定性服务"这两类网络设计范式的差异。

六、以太网帧格式（Ethernet Frame Format）

以太网帧是数据链路层（MAC 子层）用于在局域网中传输数据的基本单位。其格式由 IEEE 802.3 标准 定义，具有固定头部/尾部长度 和可变载荷，支持多种上层协议的复用。

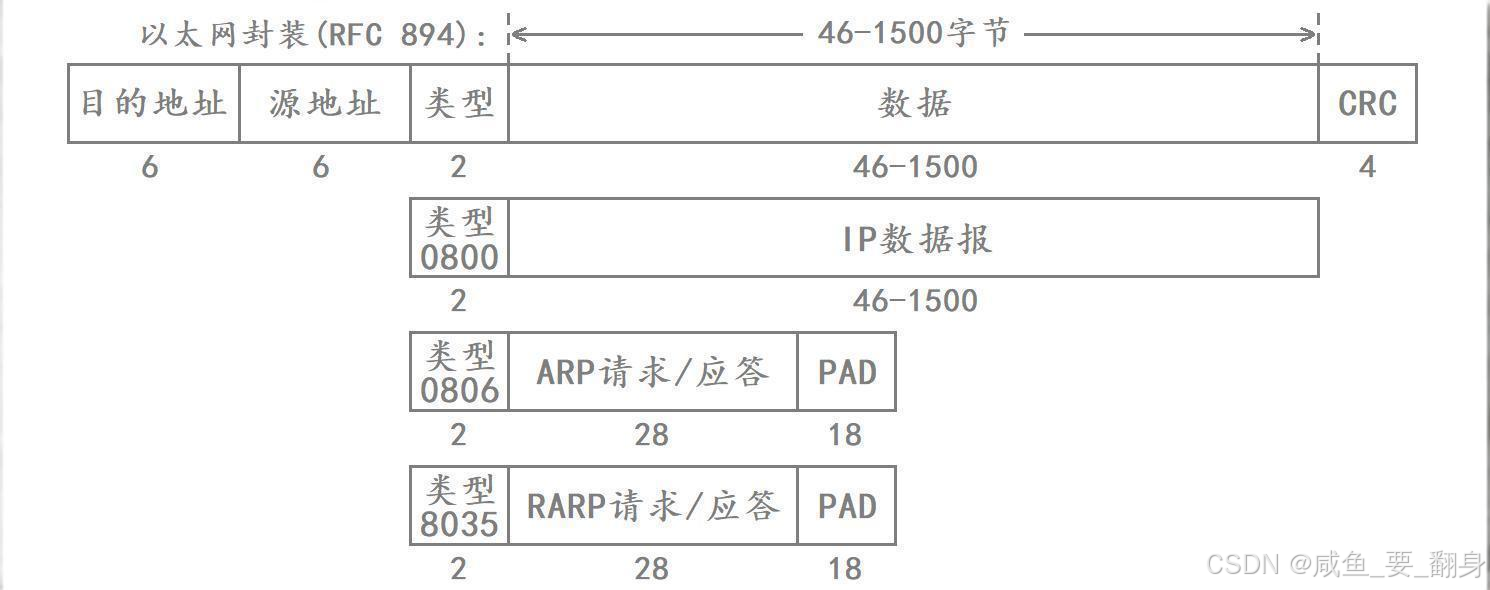

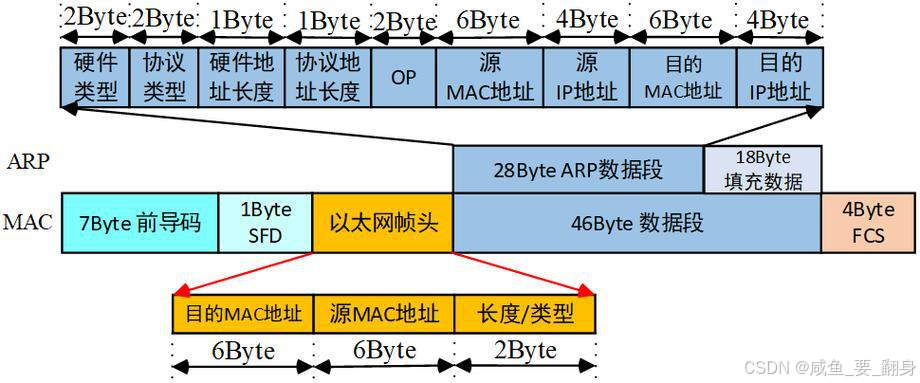

1、标准以太网帧结构（DIX Ethernet II）

现代互联网中最广泛使用的以太网帧格式是 Ethernet II（也称 DIX 帧，由 DEC、Intel、Xerox 联合提出），其结构如下：

字段	长度	说明
前导码（Preamble）	7 字节	`10101010...` 交替比特，用于接收方时钟同步（物理层处理，通常不计入帧）
帧起始定界符（SFD）	1 字节	`10101011`，标志帧开始（同样常被归入物理层）
目的 MAC 地址（Destination MAC）	6 字节	接收方网卡的硬件地址
源 MAC 地址（Source MAC）	6 字节	发送方网卡的硬件地址
类型字段（Type）	2 字节	标识上层协议类型（关键！见下文）
有效载荷（Payload）	46 -- 1500 字节	上层协议数据（如 IP 包、ARP 请求等）
帧校验序列（FCS / CRC）	4 字节	32 位循环冗余校验码，用于检测传输错误

注意：

整个 MAC 帧（不含前导码和 SFD）最小为 64 字节 ，最大为 1518 字节；
若载荷不足 46 字节，需填充（Padding）至最小长度，以保证碰撞检测有效性（仅限半双工以太网）。

2、关键字段详解

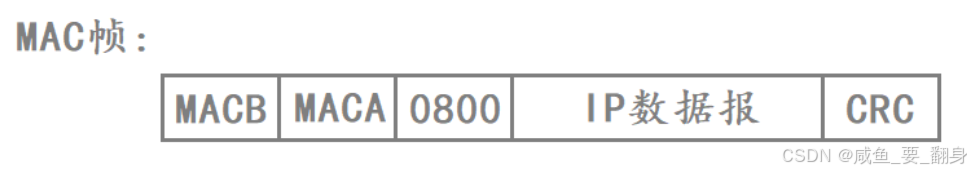

根据上面的图，我们可以想象下面图中的关键字段在上面的图中的哪个部分：

（1）MAC 地址（硬件地址）

长度：48 位 （6 字节），通常表示为十六进制（如 00:1A:2B:3C:4D:5E）；
特性：
- 全球唯一（由 IEEE 分配 OUI 前缀）；
- 出厂固化于网卡（也可软件修改）；
- 用于局域网内设备寻址，与 IP 地址无直接绑定关系（通过 ARP 协议映射）。

（2）类型字段（Type Field）

该字段决定如何将有效载荷交付给上层协议，常见取值包括：

类型值（十六进制）	对应协议	说明
`0x0800`	IPv4	最常见
`0x0806`	ARP	地址解析协议
`0x8035`	RARP	反向地址解析协议（已废弃）
`0x86DD`	IPv6
`0x8100`	802.1Q VLAN Tag	表示帧包含 VLAN 标签（此时实际类型字段后移）

重要澄清 ：并非只有三种值！类型字段是一个16 位标识符，可支持大量协议。只要操作系统或驱动认识该类型值，就能正确交付。

（3）帧校验序列（FCS / CRC）

使用 CRC-32 算法对整个帧（从目的 MAC 到载荷）计算校验码；
接收方重新计算 CRC 并与 FCS 比较：
- 若一致 → 帧无错，继续处理；
- 若不一致 → 丢弃帧（不通知发送方，由上层如 TCP 处理重传）。

纠正误区 ：CRC 校验失败 ≠ 发生碰撞！

碰撞是多台主机同时发送导致信号叠加 ，发生在发送过程中；
CRC 错误可能是由噪声、干扰、硬件故障 等引起，不一定与碰撞有关。
现代交换式以太网中几乎无碰撞，但 CRC 错误仍可能发生。

3、帧解析与上层交付流程

当网卡接收到一个以太网帧后，操作系统按以下步骤处理：

步骤 1：检查目的 MAC 地址

若为本机 MAC、广播地址（FF:FF:FF:FF:FF:FF）或多播地址（且本机订阅了该组）→ 保留帧；
否则 → 直接丢弃（不触发任何上层处理）。

步骤 2：执行 CRC 校验

若校验失败 → 丢弃帧；
若成功 → 进入下一步。

步骤 3：根据类型字段交付上层

读取 2 字节 Type 字段；
将有效载荷部分（即 IP 包、ARP 报文等）传递给对应的上层协议模块处理。

示例：主机 A 向主机 B 发送 IP 数据报

A 构造以太网帧：
- 目的 MAC = B 的 MAC（通过 ARP 获取）；
- 源 MAC = A 的 MAC；
- Type = 0x0800；
- Payload（有效载荷） = IP 数据包；
- FCS = CRC 计算结果。
帧发送到局域网；
B 收到帧：
- 目的 MAC 匹配 → 保留；
- CRC 校验通过 → 提取 Payload（有效载荷）；
- Type = 0x0800 → 交给 IP 层处理。
其他主机：目的 MAC 不匹配 → 丢弃（即使 CRC 正确）。

4、MAC 帧如何分离头部、载荷与尾部？

头部（14 字节） ：目的 MAC（6）+ 源 MAC（6）+ 类型（2）→ 固定长度；
尾部（4 字节） ：FCS → 固定长度；
中间部分：即为有效载荷（46--1500 字节）。

因此，底层驱动只需：

从帧开头跳过 14 字节 → 得到载荷起始位置；
从帧末尾回退 4 字节 → 得到载荷结束位置；
中间内容即为上层数据。

这种固定头部+显式长度/类型字段的设计，极大简化了帧解析，是高效网络处理的基础。

5、补充：IEEE 802.3 原始帧 vs Ethernet II

早期 IEEE 802.3 标准使用 "长度字段" 而非"类型字段"，需配合 LLC 子层（802.2）才能识别上层协议。但因效率低，现代互联网几乎全部采用 Ethernet II 格式（直接用 Type 字段），这也是为什么我们说"以太网帧的类型字段直接指明上层协议"。

6、总结：以太网帧的核心作用

功能	实现方式
本地寻址	源/目的 MAC 地址
多协议复用	Type 字段标识上层协议
差错检测	FCS（CRC-32）
帧边界识别	固定头部 + 物理层前导码/SFD
最小帧长保障	Padding + 64 字节限制（支持 CSMA/CD）

最终结论 ：以太网帧通过标准化的结构 ，实现了局域网内高效、可靠、多协议兼容 的数据传输。它是 IP 网络得以在全球异构链路上传输的关键底层支撑。

七、认识 MAC 地址

1、什么是 MAC 地址？

MAC 地址 （Media Access Control Address），又称物理地址 或硬件地址 ，是数据链路层用于标识局域网中设备接口的唯一标识符。

长度：48 位（6 字节）；
表示形式：通常以十六进制书写，每字节用冒号或连字符分隔，例如：
- 08:00:27:03:fb:19
- 08-00-27-03-FB-19
分配机制：
- 前 3 字节（24 位）为 OUI（Organizationally Unique Identifier），由 IEEE 分配给厂商；
- 后 3 字节由厂商自行分配，确保全球唯一性（理想情况下）。

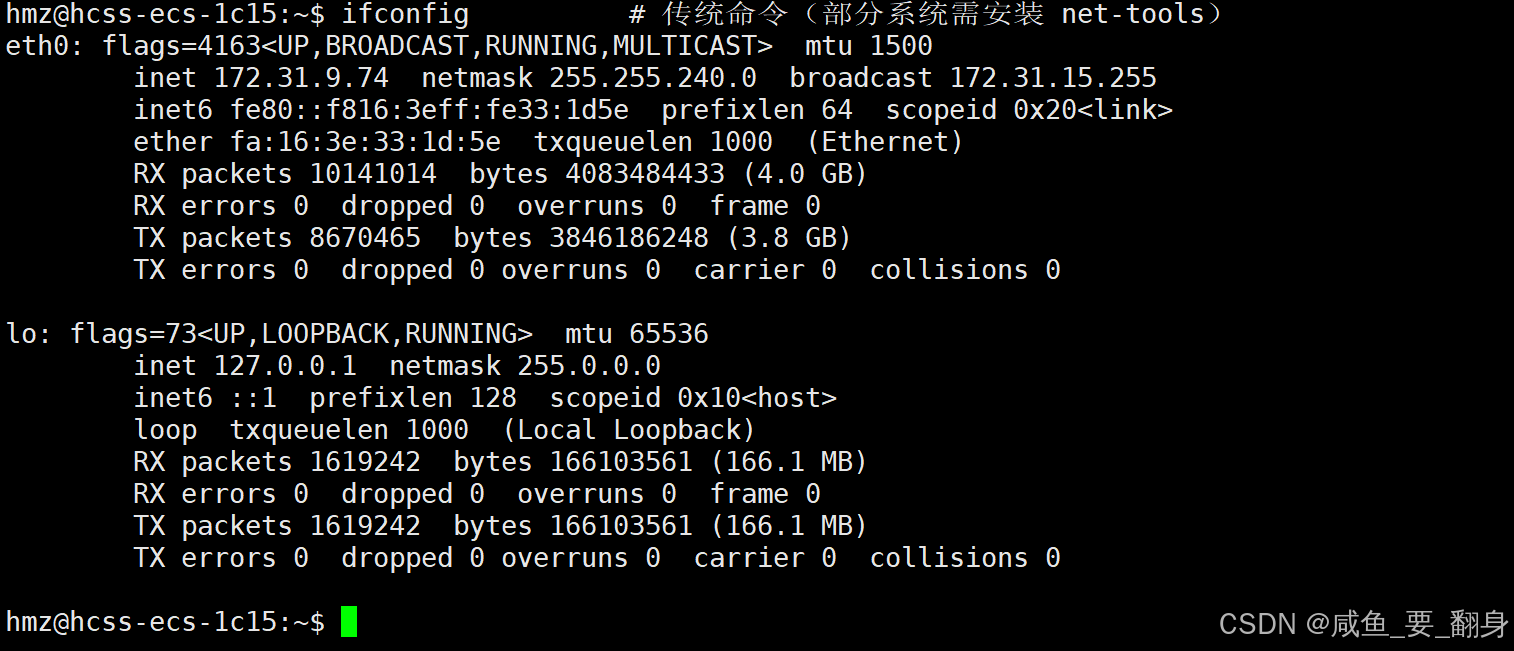

✅ 查看方式（Linux/macOS）：

输出中 ether 字段即为 MAC 地址（如 ether 08:00:27:03:fb:19）。"ether" 是 "Ethernet" 的缩写，表明该接口使用以太网链路层协议。

bash 复制代码

ifconfig          # 传统命令（部分系统需安装 net-tools）

bash 复制代码

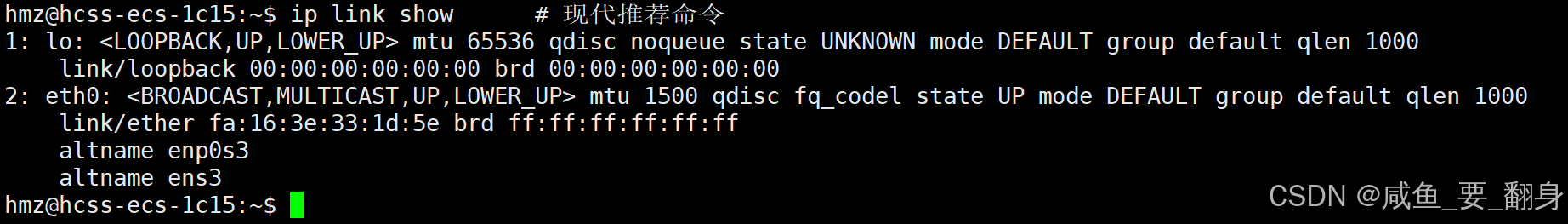

ip link show      # 现代推荐命令

2、MAC 地址是否真的"不可修改"？

虽然 MAC 地址在网卡出厂时固化 ，但现代操作系统和网卡普遍支持 MAC 地址欺骗 （Spoofing）或 自定义 MAC：

虚拟机：VMware、VirtualBox、KVM 等会为虚拟网卡生成随机 MAC，可能与其他虚拟机冲突；
用户配置 ：可通过命令临时修改（如 Linux 中 ip link set eth0 address xx:xx:xx:xx:xx:xx）；
应用场景：
- 隐私保护（如 macOS/iOS 的私有 Wi-Fi 地址）；
- 绕过基于 MAC 的网络准入控制；
- 网络测试与故障排查。

注意：尽管可修改，但在同一局域网内 ，若两台设备使用相同 MAC 地址，将导致通信混乱（交换机转发表冲突），因此仍需保证本地唯一性。

3、MAC 地址 vs IP 地址：本质区别与协作关系

特性	MAC 地址	IP 地址
层级	数据链路层（Layer 2）	网络层（Layer 3）
作用范围	局域网内有效（一跳通信）	全球可达（端到端通信）
是否变化	每跳更新（源/目的 MAC 变）	通常不变（源/目的 IP 不变）
分配方式	硬件固化 + 可软件覆盖	动态（DHCP）或静态配置
寻址目标	相邻节点（如下一跳路由器）	最终目标主机

4、路由过程中的"双地址体系"

正如所指出的，数据包在传输过程中同时携带两套地址：

IP 地址 ：描述端到端路径（从源主机到目标主机）；
MAC 地址 ：描述逐跳路径（从当前设备到下一跳设备）。

公交车类比（优化版）：

IP 地址 = 你的起点站 （家）和终点站（公司）------全程不变；
MAC 地址 = 当前公交车的上车站 （你刚下的站）和下一站（司机要去的站）------每换一辆车（路由器）就更新一次。

实际转发过程示例：

假设主机 A（IP: 192.168.1.10, MAC: AA） → 主机 B（IP: 10.0.0.20, MAC: BB），中间经过路由器 R1 和 R2：

跳数	源 IP	目的 IP	源 MAC	目的 MAC	说明
A → R1	192.168.1.10	10.0.0.20	AA	R1 的 LAN 口 MAC	A 发给默认网关
R1 → R2	192.168.1.10	10.0.0.20	R1 的 WAN 口 MAC	R2 的 WAN 口 MAC	路由器间转发
R2 → B	192.168.1.10	10.0.0.20	R2 的 LAN 口 MAC	BB	最后一跳送达 B

关键结论 ：IP 地址全程不变（除非 NAT） ，MAC 地址每跳重写。

5、关于 NAT 的重要补充

"源 IP 和目的 IP 也可能变化"，这是完全正确的！

NAT（Network Address Translation）：家庭/企业路由器常用技术；
- **出向流量：**将私有 IP（如 192.168.1.10）替换为公网 IP；
- **入向流量：**根据连接表还原私有 IP；
结果：IP 地址在穿越 NAT 设备时确实会发生变化，打破了"IP 不变"的假设。

因此更严谨的说法是：

在没有 NAT 或隧道等中间处理的情况下，IP 地址端到端保持不变；
而 MAC 地址始终只在本地链路有效，必然每跳更新。

6、常见误区澄清

误区	正确理解
"MAC 地址全球唯一，永不重复"	厂商应保证唯一，但虚拟化、克隆、手动设置可能导致冲突
"IP 地址决定谁发数据，MAC 地址不重要"	没有正确 MAC 地址，数据连"第一跳"都出不去
"路由器根据 IP 地址转发，所以不需要 MAC"	路由器在发送帧前，必须通过 ARP 获取下一跳的 MAC 地址

7、总结

MAC 地址是链路层的"身份证" ，用于本地通信寻址；
IP 地址是网络层的"邮政编码" ，用于跨网络路由；
二者协同工作：IP 决定"去哪里"，MAC 决定"怎么迈出下一步"；
理解"IP 不变、MAC 变"是掌握网络转发机制的核心钥匙。

八、认识 MTU（Maximum Transmission Unit）

1、什么是 MTU？

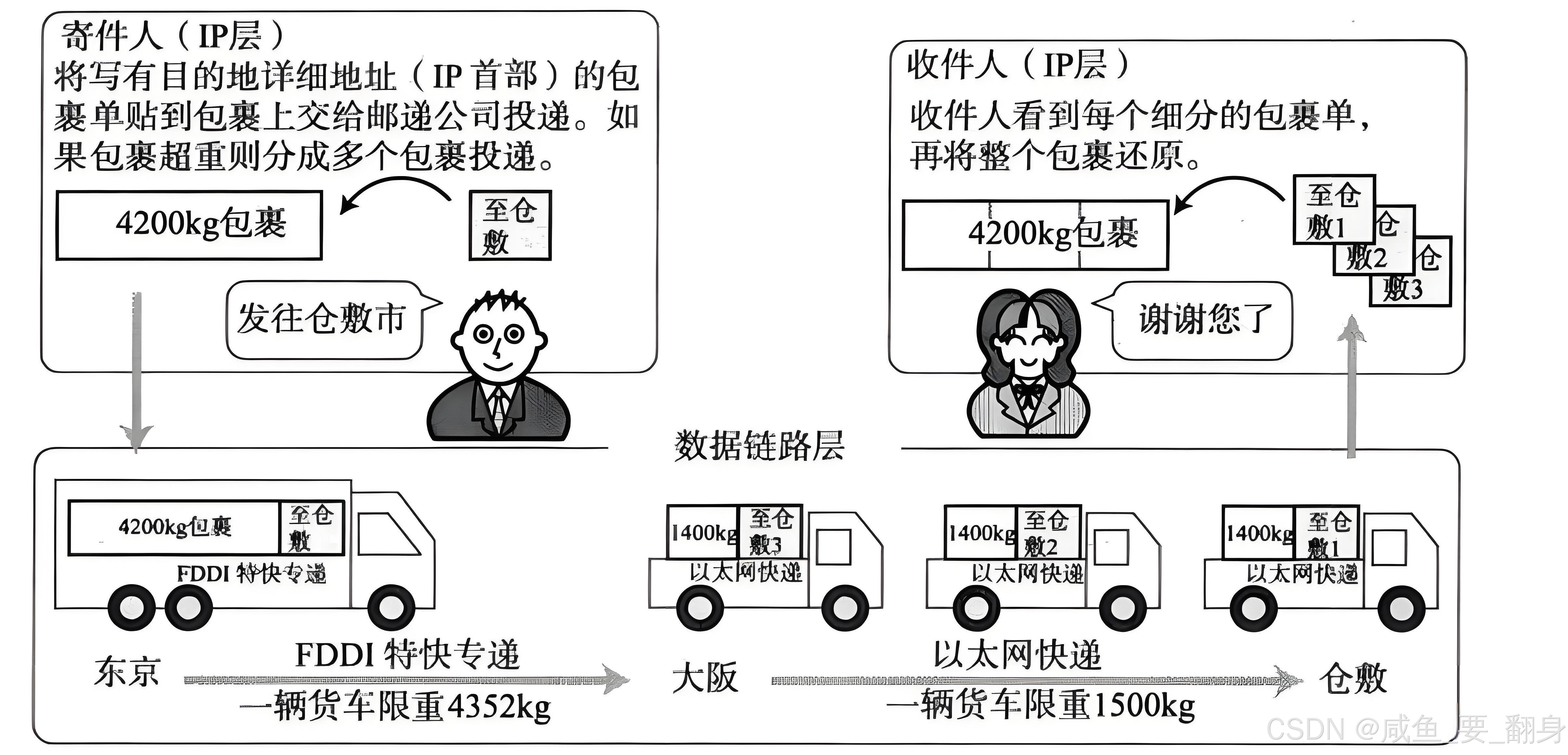

MTU （Maximum Transmission Unit，最大传输单元）是指数据链路层一次能够传输的最大有效载荷 （Payload）字节数，不包括链路层帧头和帧尾 。MTU类似于快递包裹的尺寸限制。这一限制源于不同数据链路层对应的物理层特性。

MTU 是由底层物理网络技术决定的；
不同网络类型具有不同的 MTU 值；
以太网的标准 MTU 为 1500 字节，这是互联网中最常见的默认值。

常见网络类型的 MTU 示例：

网络类型	MTU（字节）
标准以太网	1500
PPPoE（如家庭宽带）	1492
IEEE 802.11（Wi-Fi）	通常 1500，但受加密开销影响可能更低
FDDI	4352
Jumbo Frame（巨帧）	9000+（需全链路支持）

2、以太网帧的长度限制

以太网不仅规定了最大载荷 （MTU = 1500 字节），还规定了最小帧长：

最小有效载荷：46 字节；
原因：确保在半双工以太网中，发送方能在帧完全发出前检测到碰撞（CSMA/CD 机制要求）；
填充（Padding）：若上层数据不足 46 字节（如 ARP 报文仅 28 字节），链路层会自动在数据后添加填充字节，使总载荷 ≥ 46 字节。

注意： 最小帧长限制（64 字节含头部）在全双工交换式以太网中已无实际意义，但标准仍保留以兼容旧设备。

3、MTU 对 IP 协议的影响：分片机制

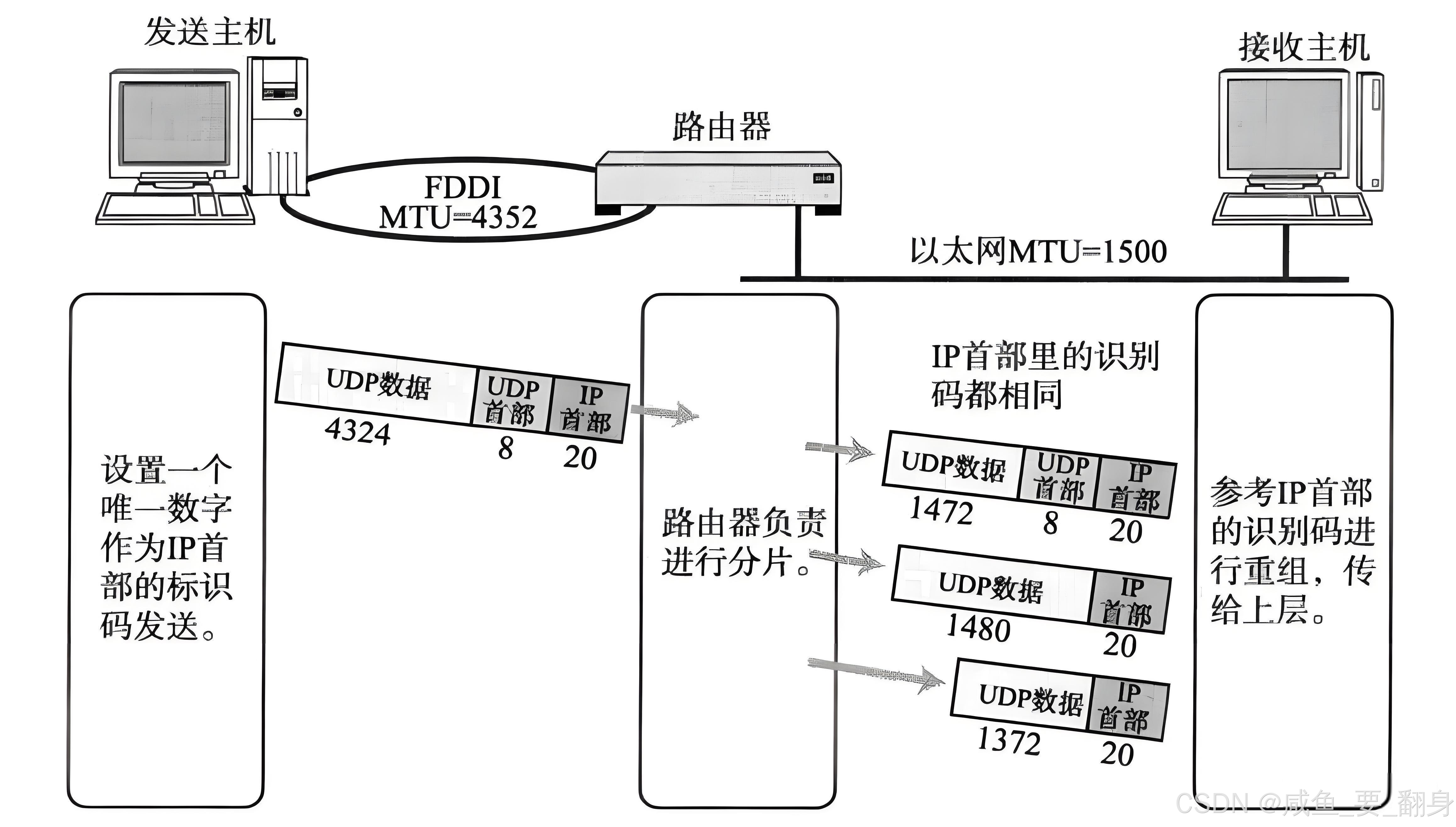

当 IP 层需要发送的数据长度 超过当前出口链路的 MTU 时，必须进行 IP 分片（Fragmentation）。

由于数据链路层MTU的限制，较大的IP数据包需要进行分片处理。具体过程如下：

将大IP包分割为多个小包，并为每个小包添加标识标签
所有小包的IP协议头中16位标识(id)字段保持相同值
每个小包的IP协议头3位标志字段中：
- 第2位设为0，表示允许分片
- 第3位作为结束标记（1表示是最后一个包，0表示还有后续包）
接收端会按照顺序重组这些小包，还原后交给传输层
若任意小包丢失，重组将失败。但IP层不会自动重传数据

（1）分片发生在哪一层？

IP 层（网络层）负责分片与重组；
分片可能发生在：
- 源主机（若初始数据 > 出口 MTU）；
- 中间路由器（若下一跳网络的 MTU < 当前包大小）。

现代趋势：

路由器分片已被视为不良实践（性能差、易丢包）。
IPv6 禁止路由器分片，仅允许源端分片；
IPv4 也推荐通过 Path MTU Discovery（PMTUD）避免分片。

（2）IP 分片的关键字段（IPv4 头部）

字段	长度	作用
标识（Identification）	16 位	同一原始数据包的所有分片具有相同 ID
标志（Flags）	3 位	第 0 位：保留
标志（Flags）	3 位	第 1 位（DF, Don't Fragment）：1=禁止分片
标志（Flags）	3 位	第 2 位（MF, More Fragments）：1=还有后续分片，0=最后一片
标志（Flags）	3 位	IP分片的标志字段（Flags）用于控制和指示分片行为，其中关键位包括：MF（More Fragments）位表示后面还有更多分片，DF（Don't Fragment）位禁止分片，若置1则路由器不得对数据包分片。
片偏移（Fragment Offset）	13 位	表示该分片在原始数据中的起始位置（单位：8 字节）

（3）重组与失败处理

接收端 IP 层根据 ID、偏移、MF 重组原始数据；
只要任一分片丢失 → 重组失败 → 整个数据包作废；
IP 层不重传，依赖上层协议（如 TCP）感知丢包并重传。

关键影响 ：分片显著增加丢包概率。例如：

单包丢包率 = 0.01%；
若分成 10 片，则整包成功概率 = (1−0.0001)/10 ≈ 99.9% → 丢包率升至 ≈ 0.1%；
分得越多，整体可靠性越低。

4、MTU 对 UDP 的影响

UDP 是无连接、不可靠协议，对分片极为敏感：

UDP 最大安全载荷（不分片）：MTU−IP 头（20）−UDP 头（8）=1500−28=1472 字节
若应用层发送 >1472 字节的 UDP 数据 → IP 层分片；
任一分片丢失 → 整个 UDP 报文丢失；
UDP 无重传机制 → 应用层直接感知"丢包"。
如果其中任何一个IP数据报丢失，都会导致接收端网络层重组失败。这意味着，当UDP数据报在网络层被分片时，整体数据丢失的风险将显著增加。

建议：UDP 应用（如 DNS、VoIP、游戏）通常将单次发送控制在 ≤1472 字节，甚至更小（如 512 字节）以避免分片。

5、MTU 对 TCP 的影响：MSS 机制

TCP 通过 MSS（Maximum Segment Size）主动规避 IP 分片：

（1）什么是 MSS？

MSS 表示 TCP 报文段中"数据部分"的最大长度（不含 TCP/IP 头部）；
理想 MSS = MTU - IP 头 - TCP 头；
- 默认 TCP 头 = 20 字节（无选项）；
- 因此以太网下 MSS = 1500 - 20 - 20 = 1460 字节。

（2）MSS 协商过程

在 TCP 三次握手 的 SYN 报文中，双方通过 TCP 选项字段（Kind=2）通告自己的 MSS；
双方取 较小值 作为本次连接的 MSS；
此后，TCP 发送的数据段长度 ≤ MSS，确保 IP 层无需分片。

示例：

主机 A（MSS=1460） ↔ 主机 B（MSS=1452）；
最终使用 MSS = 1452；
每个 TCP 段：IP 头(20) + TCP 头(20) + 数据(1452) = 1492 字节 < 1500 → 安全。

（3）为什么 TCP 要避免分片？

分片增加丢包概率 → 触发 TCP 重传 → 降低吞吐量；
重传整个大包（而非单个分片）效率低下；
不分片 = 更高可靠性和性能。

让我们回顾TCP协议的关键要点：

TCP数据报大小同样受限于MTU，其单个数据报的最大长度称为MSS（Maximum Segment Size）。
TCP连接建立时，通信双方会协商MSS值：
- 双方在SYN报文的TCP头部中写入各自支持的MSS值
- 通过比较后，选择较小的MSS值作为最终标准
- MSS值记录在TCP首部的40字节变长选项中（kind=2）
理想情况下，MSS值应设置为IP层无需分片处理的最大长度，这个长度仍然受数据链路层MTU限制。

6、Path MTU Discovery（PMTUD）------现代最佳实践

为避免中间路由器分片，TCP/IP 使用 路径 MTU 发现机制：

源主机发送 IP 包时设置 DF=1（Don't Fragment）；
若路径中某链路 MTU < 包大小，路由器丢弃包并返回 ICMP "Fragmentation Needed" 错误；
源主机收到 ICMP 后，减小 MSS 并重传；
最终找到整条路径的最小 MTU（即 Path MTU）。

问题：许多防火墙会过滤 ICMP，导致 PMTUD 失败（"黑洞"连接）→ 出现"能通小包、不通大包"现象。

解决方案：手动设置较小 MSS，或启用 TCP MSS Clamping（在 NAT 网关处修改 SYN 中的 MSS）。

7、总结对比：MTU 对各协议的影响

协议	是否分片敏感	应对机制	推荐最大载荷（以太网）
IP	是	自身分片/重组	---
UDP	极高	无内置机制	≤1472 字节
TCP	高（但可规避）	MSS 协商 + PMTUD	≤1460 字节（数据部分）

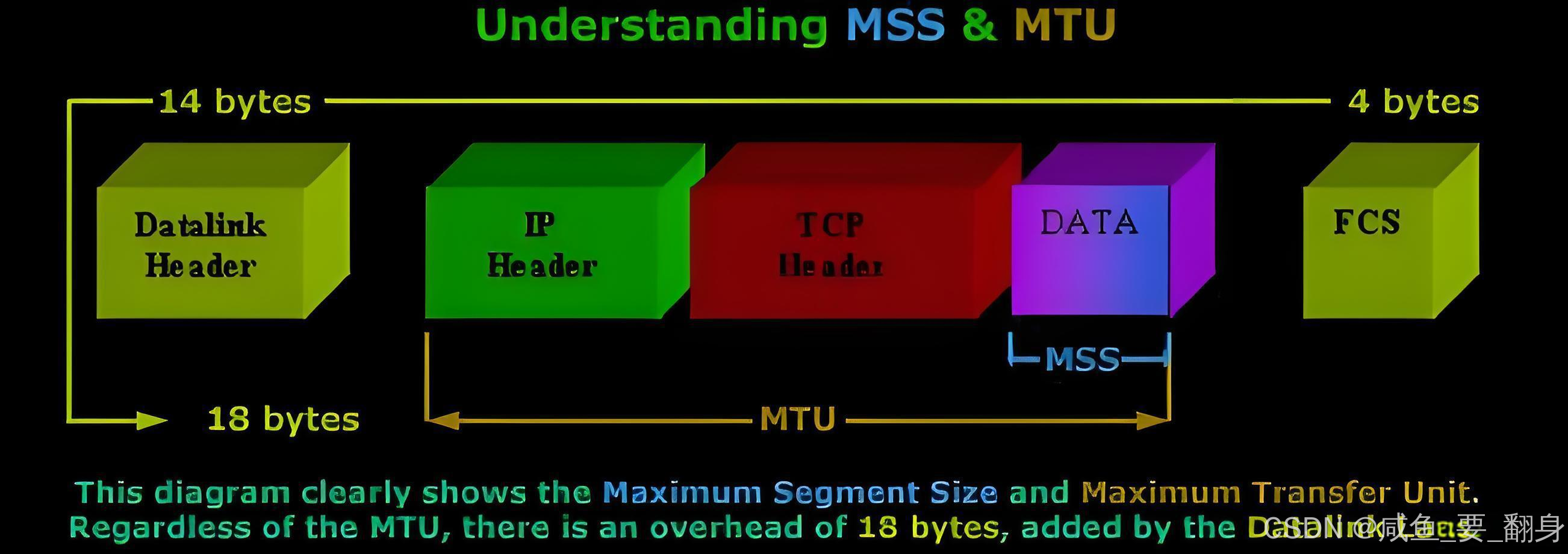

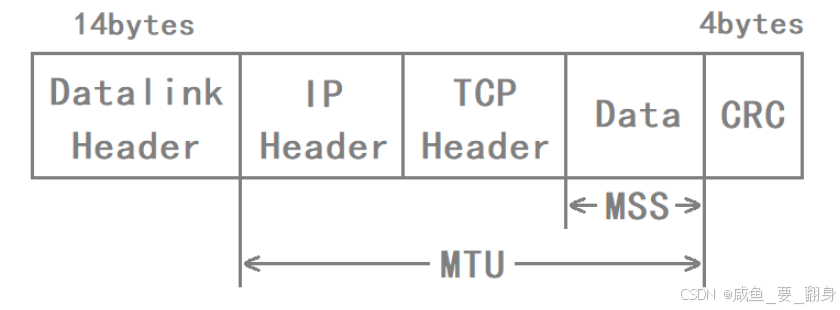

MSS和MTU的关系：

8、查看硬件地址和MTU

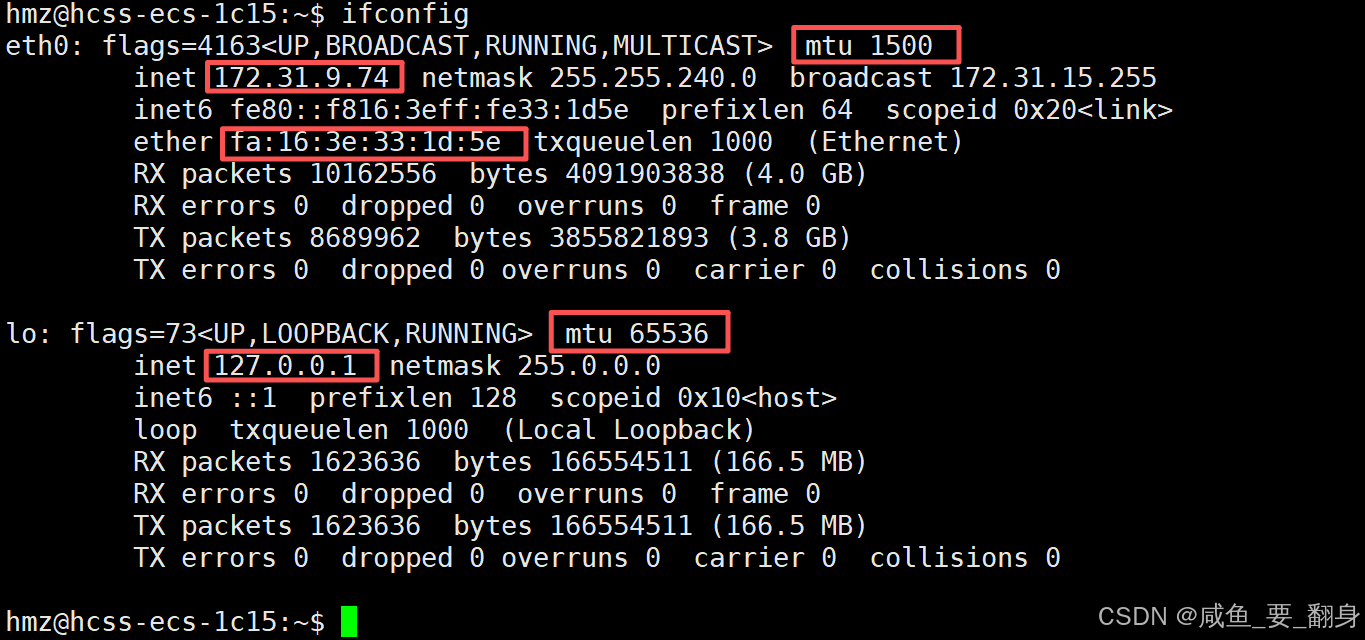

使用ifconfig命令可以查看IP地址、MAC地址和MTU信息。如下：

bash 复制代码

ifconfig

9、结语

MTU 是连接物理网络能力 与上层协议设计的关键桥梁。理解 MTU、分片、MSS 的关系，是排查网络性能问题（如大文件传输慢、视频卡顿）、设计高可靠应用的基础。

学习建议：

生产环境中尽量避免 IP 分片；
对 UDP 应用严格控制报文大小；
确保 ICMP 端不可达消息不被防火墙阻断，以保障 PMTUD 正常工作。

九、数据跨网络传输的过程

1、核心思想：分层封装 + 逐跳转发

在 TCP/IP 网络中，端到端通信 （如主机 A → 主机 B）是通过多跳路由 实现的。每一跳都发生在相邻的两个节点之间 （如同一局域网内的主机与路由器），而整个过程依赖于网络层（IP）。

IP 层负责"全局路径规划"：确定数据从源到目的的逻辑路径；
链路层负责"本地一跳投递"：将数据从当前设备送到下一跳设备；
每经过一个路由器，链路层帧头（MAC 地址）都会被替换，但 IP 数据报保持不变（除非 NAT 干预）。

这正是"IP 网络"得名的原因：IP 是贯穿全程的统一抽象层，屏蔽了底层异构链路的差异。

2、详细传输流程（以主机 A → 主机 B 为例）

假设：

主机 A（IP: 192.168.1.10, MAC: AA）位于网络 N1；
主机 B（IP: 10.0.0.20, MAC: BB）位于网络 N3；
假设中间经过路由器 R1（连接 N1/N2）、R2（连接 N2/N3）。（多了路由器不好讲解，就讲解两个吧）

第 1 跳：主机 A → 路由器 R1

A 的应用层生成数据 → TCP/UDP 封装 → IP 层封装为 IP 数据报（源 IP=192.168.1.10，目的 IP=10.0.0.20）；
A 查询路由表，发现目的 IP 不在本地网段 → 下一跳为 默认网关 R1（IP: 192.168.1.1）；
A 通过 ARP 协议获取 R1 的 MAC 地址（假设为 RR1）；
A 的链路层封装 以太网帧：
- 源 MAC = AA
- 目的 MAC = RR1
- 类型 = 0x0800（IPv4）
- 载荷 = 上述 IP 数据报
- FCS = CRC 校验
帧广播到 N1 局域网；
只有 R1（因 MAC 匹配）接收并解封装，提取出 IP 数据报，交给其 IP 层。

第 2 跳：路由器 R1 → 路由器 R2

R1 的 IP 层检查目的 IP（10.0.0.20），查询路由表 → 下一跳为 R2（IP: 172.16.0.2）；
R1 通过 ARP（或邻居缓存）获取 R2 在 N2 网段的 MAC 地址（RR2）；
R1 重新封装以太网帧（针对 N2 网络）：
- 源 MAC = R1 的 N2 接口 MAC
- 目的 MAC = RR2
- 载荷 = 原 IP 数据报（未修改！）
帧发送到 N2；
只有 R2 接收并向上交付 IP 数据报。

第 3 跳：路由器 R2 → 主机 B

R2 的 IP 层发现目的 IP（10.0.0.20）属于其直连网段 N3；
R2 通过 ARP 获取 B 的 MAC 地址（BB）；
R2 封装新帧（针对 N3）：
- 源 MAC = R2 的 N3 接口 MAC
- 目的 MAC = BB
- 载荷 = 原 IP 数据报
B 收到帧，MAC 匹配 → 解封装 → IP 层处理 → 交付给上层应用。

3、关键观察：地址的变化规律

字段	是否变化	说明
源 IP / 目的 IP	通常不变	端到端标识（除非经过 NAT）
源 MAC / 目的 MAC	每跳更新	仅用于当前局域网内的"下一跳"寻址

根本原因：

MAC 地址是链路层本地标识 ，只在同一广播域内有效；
路由器作为网络层设备 ，不转发 MAC 帧，而是剥离旧帧、构造新帧。

4、类比：包裹运输系统（深化理解）

网络概念	现实类比
IP 数据报	包裹本身（含收件人/发件人地址）
MAC 帧	包裹外的运输标签（写明"本段由谁送到哪"）
路由器	中转站（如快递分拨中心）
链路层协议（以太网/Wi-Fi/PPP）	运输工具（卡车、火车、无人机）
ARP	查询"下一个中转站的联系电话"

包裹从上海到乌鲁木齐：
- 上海 → 南京：贴"顺丰卡车"标签；
- 南京 → 郑州：撕掉旧标签，贴"高铁专列"标签；
- 郑州 → 乌鲁木齐：再换"本地配送车"标签；
包裹内容始终不变 ，但每段运输的标签不断更新。

这就是"IP 网络"的精髓：IP 是不变的"包裹"，链路层是可变的"运输方式"。

5、补充：NAT 对 IP 地址的影响（重要例外）

虽然 IP 地址通常端到端不变，但在以下场景会变化：

NAT（网络地址转换）：
- 家庭路由器将私有 IP（如 192.168.1.10）替换为公网 IP（如 203.0.113.1）；
- 此时源 IP 被修改，目的 IP 返回时也被还原；
负载均衡器 / 代理服务器：也可能重写 IP 或端口。

因此更严谨的说法是：在没有 NAT、隧道、代理等中间处理的情况下，IP 地址端到端保持不变。

6、路由器的核心作用总结

解封装：剥离入站链路层帧头；
路由决策：查路由表，确定出接口和下一跳；
重封装：添加出站链路层帧头（新 MAC）；
转发：将帧发送到下一跳。

路由器不关心上层协议（TCP/UDP/ICMP），只处理 IP 层及以下。

7、为什么叫"IP 网络"？

整个互联网以 IP 协议为统一网络层；
无论底层是光纤、5G、卫星、以太网还是 Wi-Fi，只要能承载 IP 数据报，就能互联；
IP 提供了"逻辑统一性"，而链路层提供"物理多样性"；
这种设计使得互联网具有极强的可扩展性与异构兼容性。

8、结语

数据跨网络传输的本质，是 "IP 不变，MAC 常变" 的协同过程。理解这一机制，是掌握路由、NAT、防火墙、VPN 等高级网络技术的基础。

学习动手建议：

使用 traceroute（Linux/macOS）或 tracert（Windows）观察数据包经过的每一跳；
用 Wireshark 抓包对比不同网段的 MAC 地址变化，直观验证本节原理。
