ENSP Pro Lab笔记：配置BGP EVPN VXLAN双栈（1）

一、实验目的

本实验旨在深入掌握基于 BGP EVPN 控制平面的 VXLAN 网络部署与运维，具体目标如下：

掌握分布式网关架构 ：理解并部署 分布式任播网关 (Distributed Anycast Gateway)，验证虚拟机迁移场景下的网关高可用性与流量路径优化。
剖析 BGP EVPN 控制面机制 ：深入分析 BGP EVPN 在 IPv4/IPv6 双栈 环境下的路由交互逻辑，重点掌握 Type 2 (MAC/IP) 、Type 3 (Inclusive Multicast) 及 Type 5 (IP Prefix) 路由的生成触发条件与传递规则。
分析对称 IRB 转发原理 ：通过抓包与路由表分析，厘清 Symmetric IRB (对称集成路由桥) 模式下，L2VNI 与 L3VNI 在跨子网数据转发中的协同工作机制。
验证双栈 Overlay 互通：在 eNSP Pro 环境下，完成 Overlay 网络的 IPv4/IPv6 双栈配置，验证控制平面与数据平面的 Loopback 分离设计方案的可行性。

二、实验环境

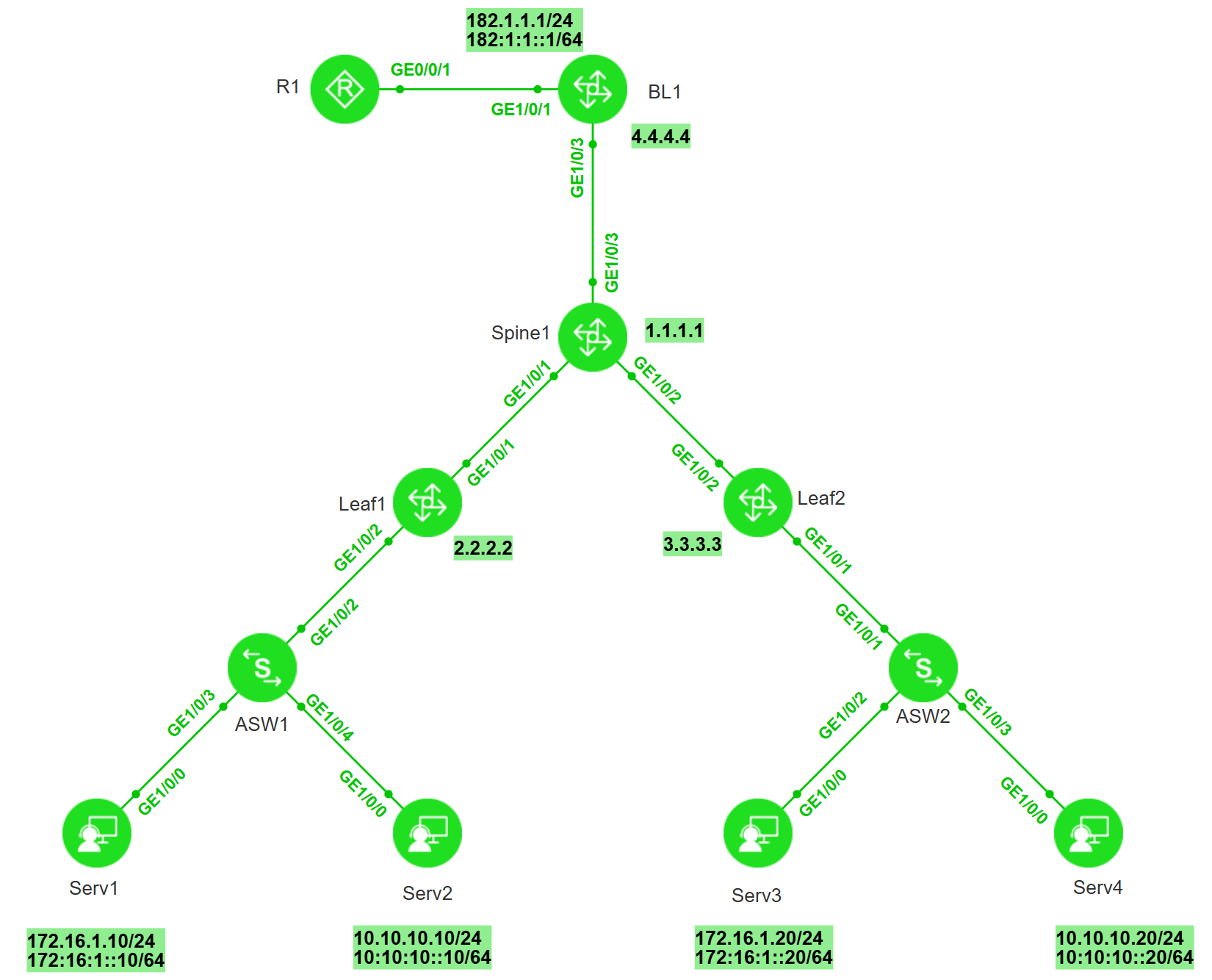

2.1 实验拓扑说明 (Topology Overview)

以下是关于实验拓扑的详细说明，旨在清晰地界定网络架构、设备角色以及互联关系。

本实验采用典型的数据中心 Spine-Leaf 架构，构建了一个基于 BGP EVPN VXLAN 的 IPv4/IPv6 双栈 网络环境。

1. 网络分层与设备角色

核心层/脊节点 (Spine Layer)
- 设备 : Spine1 (Router-ID: 1.1.1.1)
- 角色 : 核心转发节点及 BGP 路由反射器 (RR)。
- 功能 : 负责高速转发 IP 流量（Underlay），反射 BGP EVPN 路由（Overlay）。注意：Spine1 在本实验中不做 VXLAN 封装，不需要配置 VTEP 地址。
叶子层/业务节点 (Leaf Layer)
- 设备 : Leaf1 (ID: 2.2.2.2) & Leaf2 (ID: 3.3.3.3)
- 角色 : 业务叶节点 (Server Leaf)，也是 VXLAN 隧道端点 (VTEP)。
- 功能 :
  - 作为分布式任播网关，终结 VXLAN 隧道。
  - 接入服务器业务流量，处理 ARP/ND 代答与抑制。
  - 运行 BGP EVPN 协议，与 Spine 建立 iBGP 邻居。
边界层 (Border Layer)
- 设备 : BL1 (ID: 4.4.4.4)
- 角色: 边界叶节点 (Border Leaf)。
- 功能 : 负责数据中心内部 Overlay 网络与外部网络的 南北向流量交互。执行路由引入与 Type 5 路由生成。
接入层 (Access Layer)
- 设备 : ASW1 & ASW2
- 角色: 二层接入交换机。
- 功能: 仅需支持 VLAN 和 Trunk 功能，负责汇聚服务器流量并打上 VLAN Tag 透传给 Leaf 节点。
外部网络 (External Network)
- 设备 : R1
- 角色: 模拟 ISP 或核心路由器。
- 功能: 模拟 Internet 或 WAN 侧，用于验证南北向双栈连通性。

2. 链路连接关系

Underlay 互联:
- Leaf1 (GE1/0/1) <--> Spine1 (GE1/0/1)
- Leaf2 (GE1/0/2) <--> Spine1 (GE1/0/2)
- BL1 (GE1/0/3) <--> Spine1 (GE1/0/3)
- 链路运行 OSPF 协议，实现 Loopback 地址互通。
业务接入:
- Serv1/Serv2 --> ASW1 --> Leaf1 (GE1/0/2)
- Serv3/Serv4 --> ASW2 --> Leaf2 (GE1/0/1)
- Leaf 与 ASW 之间通过 Trunk 互联，透传 VLAN 10/20。
边界互联:
- BL1 (GE1/0/1) <--> R1 (GE0/0/1)
- 运行静态路由，互联地址段为 182.1.1.0/24 (IPv4) 和 182:1:1::/64 (IPv6)。

3. 业务网段规划 (双栈)

拓扑图中展示了两个主要的业务子网，它们跨越了 Leaf 节点（体现大二层与分布式网关特性）：

业务子网 A (VLAN 10 / BD 100) :
- 成员: Serv1 (Leaf1下), Serv3 (Leaf2下)
- IPv4 : 172.16.1.0/24 (网关 .1)
- IPv6 : 172:16:1::/64 (网关 ::1)
业务子网 B (VLAN 20 / BD 200) :
- 成员: Serv2 (Leaf1下), Serv4 (Leaf2下)
- IPv4 : 10.10.10.0/24 (网关 .1)
- IPv6 : 10:10:10::/64 (网关 ::1)

2.2 数据准备

（1）服务器配置数据

Server	MAC Address	IP Address / Mask	Gateway	VLAN
Serv1	`40:3f:ab:de:4d:11`	172.16.1.10/24	172.16.1.1	10
		172:16:1::10/64	172:16:1::1/64
Serv2	`76:4e:c0:14:7d:7a`	10.10.10.10/24	10.10.10.1	20
		10:10:10::10/64	10:10:10::1/64
Serv3	`fa:9e:65:74:00:10`	172.16.1.20/24	172.16.1.1	10
		172:16:1::20/64	172:16:1::1/64
Serv4	`38:05:60:49:71:64`	10.10.10.20/24	10.10.10.1	20
		10:10:10::20/64	10:10:10::1/64

（2）ASW1 配置数据

划分 vlan10/20，和 Leaf1 Trunk 连接

（3） ASW2配置数据

划分 vlan30/40，和 Leaf2 Trunk 连接

（4）Leaf/Spine/BL 基础配置与业务映射表

设备角色	标识 ID (Lo0)	VTEP 地址 (Lo10)	接入 VLAN (VID)	广播域 (BD)	L2 VNI
Spine1	1.1.1.1	N/A	-	-	-
Leaf1	2.2.2.2	20.20.20.20	10	100	8000
			20	200	9000
Leaf2	3.3.3.3	30.30.30.30	30	300	8000
			40	400	9000
BL1	4.4.4.4	40.40.40.40	-	-	-

关键设计说明：

Spine1 (核心/反射器)：
- 作为 Underlay 网络的核心传输节点及 BGP 路由反射器 (RR)。
- 配置特点 ：仅负责底层 IP 报文的高速转发，不参与 VXLAN 隧道的封装与解封装，因此无需配置 VTEP 源地址 (Loopback10)。
BL1 (边界网关)：
- 作为数据中心与外部网络（南北向流量）的边界网关。
- 配置特点 ：主要承载三层路由业务（通过 L3VNI 互通），无本地业务终端接入，因此无需配置二层相关参数（如 VLAN、Bridge Domain 或 L2VNI）。
Underlay 互联：
- Spine 与 Leaf/BL 之间通过三层路由接口互联，运行 OSPF 协议，互联地址段规划为 192.168.x.x/24。

（5）EVPN 相关配置数据与逻辑规划

分布式网关场景下 L2VPN（EVPN 实例）与 L3VPN（VPN 实例）之间的逻辑关系及 RT（Route Target）的作用如下：

1. 配置参数表

此表展示了二层广播域（BD）与三层路由域（VPN 实例）的参数映射，以及关键的 RT 规划。

设备节点	业务层级	标识 ID	VNI	RD	RT (Route Target)
Leaf1	L2VPN (BD 100)	BD 100	8000	20:1	100:10 (L2互通) 200:10 (Export, 供L3使用)
	L2VPN (BD 200)	BD 200	9000	20:2	100:20 (L2互通) 200:10 (Export, 供L3使用)
	L3VPN (VPN1)	vpn1	100	200:1	200:10 (L3互通)
Leaf2	L2VPN (BD 300)	BD 300	8000	30:1	100:10 (L2互通) 200:10 (Export, 供L3使用)
	L2VPN (BD 400)	BD 400	9000	30:2	100:20 (L2互通) 200:10 (Export, 供L3使用)
	L3VPN (VPN1)	vpn1	100	300:1	200:10 (L3互通)
BL1	L3VPN (VPN1)	vpn1	100	400:1	200:10 (L3互通)

2. 逻辑关系核心说明

二层域 (L2 Domain)：
- 对应 EVPN Instance (MAC-VRF)。
- 物理映射关系：VLAN -> Bridge Domain (BD) -> L2VNI。
- MAC 路由交互 ：生成 Type 2 (MAC only) 路由。本端 EVPN 实例携带二层 RT（如 100:10）发布，对端相同 BD 的 EVPN 实例通过匹配该 RT 接收，实现同子网二层互通。
三层域 (L3 Domain)：
- 对应 VPN Instance (IP-VRF)。
- 逻辑映射关系：VPN Instance -> L3VNI。
- 网段路由交互 ：生成 Type 5 (IP Prefix) 路由。本端 VPN 实例携带三层 RT（200:10）发布，对端 VPN 实例通过匹配该 RT 接收，实现路由表同步及访问外部网络。
分布式网关交互 (IRB - Integrated Routing and Bridging)：
- 主机路由泄露 (L2 to L3) ：当开启 ARP/ND 收集功能后，EVPN Instance (L2) 会生成包含 IP 信息的主机路由（Type 2 MAC+IP）。
- RT 的关键作用 ：为了让这些主机路由能被远端的 VPN Instance (L3) 学习到（用于跨子网通信），L2 配置中必须将 三层 RT (200:10) 配置为 export-extcommunity。
- 结果：L2 产生的 Type 2 (IP) 路由携带了 L3 的 RT，从而被对端 L3 VPN 实例导入，生成 /32 或 /128 主机路由。

2.3 实验设备与版本说明

仿真平台版本：eNSP-Pro_V100R002C10SPC001

设备名称 (Hostname)	网络角色 (Role)	设备型号 (Model)	系统镜像版本 (Image Version)
Spine1	Spine 脊节点	CE6800	V300R024C10SPC500
Leaf1 / Leaf2	Server Leaf 业务叶节点	CE6800	V300R024C10SPC500
BL1	Border Leaf 边界叶节点	CE6800	V300R024C10SPC500
ASW1 / ASW2	Access Switch 接入层交换机	S6700	V600R024C10SPC500
Serv1 ~ 4	End Host 业务服务器/终端	PC-CLIENT	N/A
R1	Core Gateway 模拟核心路由器/外网	AR6700	V600R024C10SPC100

三、实验内容

为了确保实验的严谨性与逻辑性，本实验按照底层构建 →\rightarrow→ 叠加层部署 →\rightarrow→ 基础设施验证 →\rightarrow→ 业务驱动与观测的四阶段流程进行。

第一阶段：拓扑搭建与底层互通 (Underlay Construction)

实验拓扑构建：严格按照设计拓扑连接设备，完成链路物理/虚拟连接及设备基础初始化。
Underlay 网络配置 ：配置接口 IP 地址及 OSPF 协议，确保各 Leaf 与 Spine 节点的 Loopback0 (管理/BGP ID) 及 Loopback10 (VTEP Source) 接口实现三层互通。

第二阶段：Overlay 网络与网关部署 (Overlay & Gateway Deployment)

BGP EVPN 控制面部署：建立 Spine (RR) 与 Leaf 之间的 iBGP EVPN 邻居关系，实现控制平面信令交互。
VXLAN 数据面与分布式网关配置 ：
- 配置 NVE 接口与 VTEP 隧道源。
- 部署 分布式任播网关 (Distributed Anycast Gateway)，配置 L2VNI 与 L3VNI。
- 开启 ARP/ND 广播抑制 及主机路由收集功能（arp collect host enable / ipv6 nd collect host enable）。
- 在 Border Leaf (BL1) 配置外部路由引入（Type 5 路由生成）。

第三阶段：初始状态检查与验证 (Initial State Verification)

本阶段在未发起业务流量前进行，旨在确立网络基线。

基础设施层校验 ：

* Underlay 检查 ：确认 OSPF 邻居 Full，全网 Loopback 可达。

* Overlay 控制面 ：确认 BGP EVPN 邻居状态为 Established。

* Overlay 数据面 ：确认 VXLAN Tunnel Up，检查基于 Type 3 (IMET) 路由生成的头端复制列表 (BUM Peer)。

基础路由表项校验 ：

* 检查 Type 5 (Prefix) 路由：确认网段路由（内部直连与外部引入）已全网同步。

* 检查 本地表项：验证 IPv6 Link-Local 邻居发现情况（ND表），确认 IPv4 ARP 表项的初始状态（通常为空）。

第四阶段：业务连通性测试与动态观测 (Traffic Test & Observation)

本阶段通过实际业务流量触发控制平面动作，观察 EVPN 路由的动态生成。

验证同子网二层互通 (Intra-Subnet) ：

* 测试 Serv1 ↔\leftrightarrow↔ Serv3 (同 VLAN 10)。

* 观测点 ：验证 MAC 地址学习及 Type 2 (纯 MAC) 路由的生成。

验证跨子网三层互通 (Inter-Subnet) ：

* 测试 Serv2 ↔\leftrightarrow↔ Serv3 (跨 VLAN)。

* 观测点 ：验证 ARP/ND 触发机制，观察 Type 2 (IRB 主机路由) 的生成，以及主机路由在远端 Leaf VPN 实例中的注入情况。

验证南北向流量互通 (North-South) ：

* 测试 Serv1/Serv2 ↔\leftrightarrow↔ R1 (182.1.1.2)。

* 观测点：验证 Type 5 路由引流及回程路由的查找。

四、配置步骤

4.1 基础网络互通配置 (Basic Network Connectivity)

将基础配置分为终端、接入层、Underlay 路由三个子版块，结构清晰

本阶段旨在完成接入层二层通道的划分，以及数据中心 Underlay 网络的三层互通，确保所有 VTEP 节点的 Loopback 接口之间路由可达。

(1) 终端初始化 (End Host Initialization)

按照"数据准备"章节规划的 IP 地址，配置服务器 Serv1 ~ Serv4 的 IPv4/IPv6 地址及默认网关。

(2) 接入层二层配置 (Access Layer L2 Configuration)

配置目标：在接入交换机 (ASW) 上划分 VLAN，并将下行接口加入对应 VLAN，上行接口配置为 Trunk 模式以透传 VLAN Tag。

ASW1 配置（连接 Leaf1）：

bash 复制代码

#
vlan batch 10 20
#
# 上行连接 Leaf1
interface GE1/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
# 下行连接 Serv1 (VLAN 10)
interface GE1/0/3
 port link-type access
 port default vlan 10
#
# 下行连接 Serv2 (VLAN 20)
interface GE1/0/4
 port link-type access
 port default vlan 20
#

ASW2 配置（连接 Leaf2）：

bash 复制代码

#
vlan batch 30 40
#
# 上行连接 Leaf2
interface GE1/0/1
 port link-type trunk
 port trunk allow-pass vlan 30 40
#
# 下行连接 Serv3 (VLAN 30)
interface GE1/0/2
 port link-type access
 port default vlan 30
#
# 下行连接 Serv4 (VLAN 40)
interface GE1/0/3
 port link-type access
 port default vlan 40
#

(3) Underlay 路由协议配置 (OSPF)

配置目标：配置物理接口与 Loopback 接口地址，并启用 OSPF 协议，实现全网 Loopback 接口互通（作为 BGP Router-ID 及 VTEP 隧道源地址）。
配置原则 ：
- Underlay 网络仅运行 IPv4。
- 必须发布 Loopback0 (管理/BGP ID) 和 Loopback10 (数据面/VTEP Source) 网段。
- 必须发布物理互联接口网段。

Leaf1 OSPF 配置示例（Spine1、Leaf2、BL1 配置逻辑类似）：

bash 复制代码

#
# 基础 Router-ID 配置 (建议与 Loopback0 一致)
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  # 发布 Loopback0 (BGP Peer Address)
  network 2.2.2.2 0.0.0.0
  # 发布 Loopback10 (VTEP Source Address)
  network 20.20.20.20 0.0.0.0
  # 发布物理互联接口 (连接 Spine)
  network 192.168.12.2 0.0.0.0
#

4.2 配置 Overlay 业务接入 (Service Access Configuration)

本阶段在 Leaf 节点的下行接口配置二层子接口，将接入层感知的 VLAN Tag 映射到 VXLAN 网络内部的广播域 (Bridge Domain)。这一步的核心是将传统的 VLAN 流量"接入"到 VXLAN 的 Bridge Domain 中。

配置对应关系：

Leaf1 : VLAN 10 →\rightarrow→ BD 100; VLAN 20 →\rightarrow→ BD 200
Leaf2 : VLAN 30 →\rightarrow→ BD 300; VLAN 40 →\rightarrow→ BD 400

Leaf1 配置 (连接 ASW1):

bash 复制代码

#
# 创建广播域
bridge-domain 100
bridge-domain 200
#
# 配置二层子接口，关联 VLAN 10 与 BD 100
interface GE1/0/1.1 mode l2
 encapsulation dot1q vid 10
 bridge-domain 100
#
# 配置二层子接口，关联 VLAN 20 与 BD 200
interface GE1/0/1.2 mode l2
 encapsulation dot1q vid 20
 bridge-domain 200
#

Leaf2 配置 (连接 ASW2):

bash 复制代码

#
# 创建广播域
bridge-domain 300
bridge-domain 400
#
# 配置二层子接口，关联 VLAN 30 与 BD 300
interface GE1/0/1.1 mode l2
 encapsulation dot1q vid 30
 bridge-domain 300
#
# 配置二层子接口，关联 VLAN 40 与 BD 400
interface GE1/0/1.2 mode l2
 encapsulation dot1q vid 40
 bridge-domain 400
#

4.3 配置 BGP EVPN 控制平面 (Control Plane Configuration)

本阶段建立 Overlay 网络的控制平面。采用 Spine 作为 BGP 路由反射器 (RR)，Leaf 节点作为 RR 客户端的设计。所有 Leaf 节点只需与 Spine 建立 iBGP EVPN 邻居，无需 Full-Mesh 全互联。

(1) Spine1 配置 (Route Reflector)

配置重点 ：
- 启用 evpn-overlay enable 全局开关。
- 配置 Loopback0 为更新源建立 iBGP 邻居。
- 在 l2vpn-family evpn 地址族下，指定 Leaf 为 reflect-client。
- 关闭默认 IPv4 单播能力 (undo default ipv4-unicast)：默认情况下 BGP 会协商 IPv4 Unicast 地址族。由于 Underlay 网络已通过 OSPF 打通，Overlay 控制面仅需传递 EVPN 路由，因此关闭默认的 IPv4 单播协商，减少资源占用，使 BGP 会话更加纯粹。
- 关键指令 ：undo policy vpn-target（详见配置后说明）。

bash 复制代码

#
# 1. 全局开启 EVPN 能力
evpn-overlay enable
#
bgp 100
 router-id 1.1.1.1
 # 【关键】关闭默认的 IPv4 单播地址族协商，构建纯粹的 EVPN 控制面
 undo default ipv4-unicast
 # 建立 iBGP 邻居 (Underlay 互通基于 Loopback0)
 peer 2.2.2.2 as-number 100
 peer 2.2.2.2 connect-interface LoopBack0
 peer 3.3.3.3 as-number 100
 peer 3.3.3.3 connect-interface LoopBack0
 peer 4.4.4.4 as-number 100
 peer 4.4.4.4 connect-interface LoopBack0
 #
 # 2. 显式清理 IPv4 单播邻居关系 (如果之前建立过)
 ipv4-family unicast
  undo peer 2.2.2.2 enable
  undo peer 3.3.3.3 enable
  undo peer 4.4.4.4 enable
 #
 # 3. EVPN 地址族 (核心配置)
 l2vpn-family evpn
  # 【关键】关闭 RT 过滤，确保 RR 能接收并反射所有 EVPN 路由
  undo policy vpn-target
  # 激活邻居并配置为反射器客户端
  peer 2.2.2.2 enable
  peer 2.2.2.2 reflect-client
  peer 3.3.3.3 enable
  peer 3.3.3.3 reflect-client
  peer 4.4.4.4 enable
  peer 4.4.4.4 reflect-client
#

💡 技术原理：为什么 Spine 需要 undo policy vpn-target？

默认行为 ：BGP 设备在接收到 VPN 路由（含 EVPN 路由）时，会检查路由携带的 Route Target (RT) 属性。如果该 RT 与本地任何 VPN/EVPN 实例的 Import RT 不匹配，设备将丢弃该路由。

RR 的特殊性：Spine 作为路由反射器，通常不承载具体业务，因此没有配置本地 EVPN 实例（即没有本地 RT）。

配置目的 ：执行 undo policy vpn-target 后，Spine 将忽略 RT 匹配检查，接收并保存所有收到的 EVPN 路由，从而能够将其反射给其他 Leaf 节点。

(2) Leaf1 配置 (RR Client)

配置重点：指向 Spine (1.1.1.1) 建立 iBGP EVPN 邻居。
Leaf2 与 BL1 配置逻辑相同。

bash 复制代码

#
# 1. 全局开启 EVPN 能力
evpn-overlay enable
#
bgp 100
 router-id 2.2.2.2
 # 【关键】关闭默认的 IPv4 单播地址族协商
 undo default ipv4-unicast
 # 华为设备私有特性，建议开启以支持 4 字节 AS 号的平滑兼容
 private-4-byte-as enable
 # 指向 Spine 建立邻居
 peer 1.1.1.1 as-number 100
 peer 1.1.1.1 connect-interface LoopBack0
  #
 ipv4-family unicast
  undo peer 1.1.1.1 enable
 #
 # EVPN 地址族
 l2vpn-family evpn
  # 缺省即开启 policy vpn-target，只接收 RT 匹配的路由
  policy vpn-target
  peer 1.1.1.1 enable
#

4.4 配置 Overlay 业务实例 (L3VPN & L2VPN)

重点在于清晰地理解 Route Target (RT) 在三种不同场景下的作用：L2 互通 、L3 路由泄露 (Host Route Leaking) 以及 网段路由发布 (Prefix Route)。

本阶段配置 VXLAN 的业务承载实体。

L3VPN 实例 (VRF)：用于承载三层流量 (IPv4/IPv6)，对应 L3VNI。
L2VPN 实例 (BD-EVPN)：用于承载二层流量，对应 L2VNI。

(1) Leaf1 配置

RT 规划回顾 ：
- 200:10 ：作为全网统一的 L3 RT。用于 L3VPN 之间传递网段路由，以及 L2VPN 向 L3VPN 泄露主机路由。
- 100:10 / 100:20 ：作为 L2 RT。仅用于同子网 L2VNI 之间的 MAC 同步。

bash 复制代码

#
# 1. 配置 L3VPN 实例 (VRF)
ip vpn-instance vpn1
 # IPv4 地址族
 ipv4-family
  route-distinguisher 200:1
  # 接收/发送 Type 5 网段路由时使用的 RT
  vpn-target 200:10 export-extcommunity evpn
  vpn-target 200:10 import-extcommunity evpn
  # 接收 L2 泄露上来的 Type 2 主机路由时使用的 RT
  vpn-target 200:10 import-extcommunity
 # IPv6 地址族
 ipv6-family
  route-distinguisher 200:1
  vpn-target 200:10 export-extcommunity evpn
  vpn-target 200:10 import-extcommunity evpn
  vpn-target 200:10 import-extcommunity
 # 关联 L3VNI (用于跨子网转发)
 vxlan vni 100
#
# 2. 配置 L2VPN 实例 (BD 100)
bridge-domain 100
 vxlan vni 8000
 evpn
  route-distinguisher 20:1
  # L2 互通 RT (仅本 BD 内有效)
  vpn-target 100:10 export-extcommunity
  vpn-target 100:10 import-extcommunity
  # 【关键】向 L3VPN 泄露主机路由 (Type 2 IRB) 的 RT
  vpn-target 200:10 export-extcommunity
#
# 3. 配置 L2VPN 实例 (BD 200)
bridge-domain 200
 vxlan vni 9000
 evpn
  route-distinguisher 20:2
  vpn-target 100:20 export-extcommunity
  vpn-target 100:20 import-extcommunity
  # 【关键】向 L3VPN 泄露主机路由
  vpn-target 200:10 export-extcommunity
#

(2) Leaf2 配置

RD 值需保证设备内唯一，建议全网规划（如 300:1）。

bash 复制代码

#
ip vpn-instance vpn1
 ipv4-family
  route-distinguisher 300:1
  vpn-target 200:10 export-extcommunity evpn
  vpn-target 200:10 import-extcommunity evpn
  vpn-target 200:10 import-extcommunity
 ipv6-family
  route-distinguisher 300:1
  vpn-target 200:10 export-extcommunity evpn
  vpn-target 200:10 import-extcommunity evpn
  vpn-target 200:10 import-extcommunity
 vxlan vni 100
#
bridge-domain 300
 vxlan vni 8000
 evpn
  route-distinguisher 30:1
  vpn-target 100:10 export-extcommunity
  vpn-target 100:10 import-extcommunity
  vpn-target 200:10 export-extcommunity
#
bridge-domain 400
 vxlan vni 9000
 evpn
  route-distinguisher 30:2
  vpn-target 100:20 export-extcommunity
  vpn-target 100:20 import-extcommunity
  vpn-target 200:10 export-extcommunity
#

(3) BL1 配置 (Border Leaf)

特点：BL1 作为边界网关，通常不直接接入业务服务器，因此无需配置 bridge-domain，仅需配置 L3VPN 实例用于路由引入与转发。

bash 复制代码

#
ip vpn-instance vpn1
 ipv4-family
  route-distinguisher 400:1
  # 负责 Type 5 网段路由的接收与发布
  vpn-target 200:10 export-extcommunity evpn
  vpn-target 200:10 import-extcommunity evpn
 ipv6-family
  route-distinguisher 400:1
  vpn-target 200:10 export-extcommunity evpn
  vpn-target 200:10 import-extcommunity evpn
 vxlan vni 100
#

💡 深度解析：EVPN 中 `vpn-target` 命令的精细化控制

在 EVPN 分布式网关场景中，RT (Route Target) 的配置决定了路由如何在 L2 和 L3 表项间流动。

1. L3VPN 侧 (ip vpn-instance 视图)

命令：vpn-target ... export-extcommunity evpn
- 作用：专门控制 Type 5 (IP Prefix Route) 的 RT 携带。当 BL 或 Leaf 发布网段路由（如引入的外部路由或直连网段）时，会携带此 RT。
命令：vpn-target ... import-extcommunity (无 evpn 关键字)
- 作用：允许 L3VPN 实例接收来自 L2VPN 泄露上来的 Type 2 (MAC/IP) 主机路由。这是实现分布式网关流量转发（Symmetric IRB）的基石。

2. L2VPN 侧 (bridge-domain -> evpn 视图)

命令：vpn-target ... export-extcommunity
- 作用 A (L2 互通) ：发布 Type 2 (纯 MAC) 路由，携带二层 RT (如 100:10)。远端 BD 接收后实现二层桥接。
- 作用 B (L3 泄露) ：发布 Type 2 (MAC+IP) 主机路由，携带三层 RT (如 200:10)。
- 机制：通过在此处配置三层 RT (200:10)，L2 实例将 ARP/ND 收集到的主机 IP 信息"泄露"给全网的 L3VPN 实例。远端 Leaf 的 L3VPN 实例通过 Import 200:10，将这些 /32 或 /128 主机路由安装到 VRF 路由表中。

4.5 配置 VXLAN 隧道接口与 BUM 流量复制

这一节的核心在于配置 NVE (Network Virtualization Edge) 接口，并基于 BGP Type 3 路由构建用于处理广播、未知单播和组播 (BUM) 流量的头端复制列表。

本阶段配置 VXLAN 的隧道端点 (VTEP) 接口，并定义 BUM 流量的复制机制。

(1) Leaf 节点配置

配置逻辑 ：
- Source Address：指定 Loopback10 (数据平面地址) 为封装 VXLAN 报文的外层源 IP。
- Head-End Replication ：针对每个 L2VNI (8000, 9000)，开启基于 BGP 的头端复制功能。
Leaf1 配置：

bash 复制代码

#
interface Nve1
 # 指定 VTEP 隧道源地址 (Data Plane Loopback)
 source 20.20.20.20
 # 针对 L2VNI 开启 BGP 头端复制，触发 Type 3 路由生成
 vni 8000 head-end peer-list protocol bgp
 vni 9000 head-end peer-list protocol bgp
#

Leaf2 配置：

bash 复制代码

#
interface Nve1
 source 30.30.30.30
 vni 8000 head-end peer-list protocol bgp
 vni 9000 head-end peer-list protocol bgp
#

(2) Border Leaf (BL1) 配置

配置逻辑 ：BL1 作为边界网关，主要处理 L3VPN 流量（通过 L3VNI）。由于它不直接接入二层业务（不关联 L2VNI），因此不需要处理 BUM 流量 ，无需配置 vni ... head-end peer-list。它只需要建立 NVE 接口以支持单播 VXLAN 隧道即可。

bash 复制代码

#
interface Nve1
 source 40.40.40.40
#

💡 技术深解：Type 3 路由与头端复制 (Ingress Replication)

Type 3 路由 (Inclusive Multicast Route) ：
- 当在 NVE 接口下配置 vni <ID> head-end peer-list protocol bgp 后，VTEP 会生成 Type 3 EVPN 路由 并通告给邻居。
- 含义："我是 VTEP A，我是 VNI 8000 的成员。如果你有属于 VNI 8000 的广播/组播流量，请复制一份发给我。"
头端复制列表 (Head-End Replication List) ：
- 远端 VTEP 收到 Type 3 路由后，会将发送者的 IP 地址加入到本地对应 VNI 的泛洪列表（Flood List）中。
- 当本地收到 BUM 流量（如 ARP 请求）时，硬件会根据该列表，将报文复制多份，分别单播封装发送给列表中的所有 VTEP。

✅ 状态检查

使用 display vxlan peer 或 display vxlan tunnel 检查隧道建立情况及头端复制列表。

bash 复制代码

[Leaf1] display vxlan tunnel
Number of vxlan tunnel : 1
Tunnel ID   Source           Destination      State  Type     Uptime
---------------------------------------------------------------------
4026531841  20.20.20.20      30.30.30.30      up     dynamic  00:03:48

4.6 配置分布式任播网关 (IPv4/IPv6 双栈)

本节内容的核心在于：通过配置 Vbdif 接口，实现 VXLAN 网络的三层网关功能 。重点在于解释清楚**"任播 (Anycast)"的概念，以及 主机信息收集 (collect host)** 如何驱动 BGP EVPN 生成 Type 2 IRB 路由。

本阶段在 Leaf 节点配置 Vbdif 接口作为租户的默认网关。

采用 分布式任播网关 (Distributed Anycast Gateway) 部署模式，所有 Leaf 节点的 Vbdif 接口配置相同的 IPv4/IPv6 地址 和相同的 MAC 地址。这确保了虚拟机在不同 Leaf 间迁移时，无需更改网关信息。

(1) Leaf1 配置

bash 复制代码

#
# 配置 Vbdif100 (对应 BD 100 / VLAN 10)
interface Vbdif100
 # 绑定 L3VPN 实例
 ip binding vpn-instance vpn1
 #
 # --- IPv4 网关配置 ---
 ip address 172.16.1.1 255.255.255.0
 mac-address 0001-0001-0001       ; 【关键】显式指定统一的网关 MAC
 vxlan anycast-gateway enable     ; 启用分布式网关特性
 arp collect host enable          ; 收集 ARP 生成 Type 2 IRB (v4)
 #
 # --- IPv6 网关配置 ---
 ipv6 enable
 ipv6 address 172:16:1::1/64
 ipv6 nd collect host enable      ; 收集 ND 生成 Type 2 IRBv6
#
# 配置 Vbdif200 (对应 BD 200 / VLAN 20)
interface Vbdif200
 ip binding vpn-instance vpn1
 ip address 10.10.10.1 255.255.255.0
 mac-address 0002-0002-0002
 vxlan anycast-gateway enable
 arp collect host enable
 #
 ipv6 enable
 ipv6 address 10:10:10::1/64
 ipv6 nd collect host enable
#

(2) Leaf2 配置

注意：尽管 Leaf2 连接的是 VLAN 30/40 (BD 300/400)，但由于属于同一个 IP 子网（172.16.1.0/24），因此网关 IP 和 MAC 必须与 Leaf1 完全一致。

bash 复制代码

#
interface Vbdif300
 ip binding vpn-instance vpn1
 ip address 172.16.1.1 255.255.255.0   ; 与 Leaf1 保持一致
 mac-address 0001-0001-0001            ; 与 Leaf1 保持一致
 vxlan anycast-gateway enable
 arp collect host enable
 #
 ipv6 enable
 ipv6 address 172:16:1::1/64           ; 与 Leaf1 保持一致
 ipv6 nd collect host enable
#
interface Vbdif400
 ip binding vpn-instance vpn1
 ip address 10.10.10.1 255.255.255.0
 mac-address 0002-0002-0002
 vxlan anycast-gateway enable
 arp collect host enable
 #
 ipv6 enable
 ipv6 address 10:10:10::1/64
 ipv6 nd collect host enable
#

💡 技术深解：分布式网关的核心指令

1. vxlan anycast-gateway enable (任播网关)

作用：开启此功能后，Leaf 节点在数据平面上模拟出一个虚拟网关。
行为特征 ：
- 本地处理 ：网关只处理从本地接入侧（Access Side）收到的 ARP/ND 请求。
- 隧道过滤 ：网关会丢弃从 VXLAN 隧道侧收到的、目的 MAC 是网关 MAC 的 ARP/ND 报文，防止环路和冲突。
- 无缝迁移：由于所有 Leaf 的网关 IP/MAC 相同，终端迁移后无需刷新 ARP 表项即可直接通信。

2. arp/ipv6 nd collect host enable (主机路由收集)

作用：这是实现 BGP EVPN 路由通告 (IRB) 的"扳机"。
机制：
- 默认情况下，Vbdif 接口学到的 ARP/ND 条目仅用于本地二层转发。
- 开启此命令后，设备会将本地学习到的 ARP/ND 表项"上送"给 BGP 进程。
- BGP 进程据此生成 Type 2 (MAC/IP) 路由，并发布给远端 Leaf。
- 结果：远端 Leaf 收到路由后，在 VPN 实例中生成 /32 (IPv4) 或 /128 (IPv6) 的主机路由，从而实现跨 Leaf 的精确三层转发。

3. 广播抑制与代答 (优化机制)

ARP/ND 广播抑制 (arp broadcast-suppress)：
- 在 BD 视图下配置。Leaf 节点拦截终端的 ARP 请求，若本地已有缓存，则直接代答；若无缓存，则通过单播询问 Controller 或丢弃（取决于配置），从而减少二层网络中的广播风暴。
ARP/ND 代理 (arp l2-proxy enable)：
- Leaf 节点作为代理，直接回应终端的 ARP/ND 请求。通常与 collect host 配合使用，利用收集到的主机表项进行代答。

4.7 配置 BGP EVPN 发布 IRB 路由 (IPv4/IPv6)

本节配置是实现分布式网关三层互通的"最后一块拼图"。虽然在前一节我们在 Vbdif 接口下配置了 collect host enable，但还需要在 BGP 协议层面显式允许将收集到的 IP 信息封装进 EVPN 路由发送给邻居。

本阶段修改 BGP EVPN 地址族的发布策略，允许向对等体发送携带 IP 地址信息的 Type 2 路由。这是实现 Symmetric IRB 转发模式下主机路由（Host Route）传递的必要条件。

(1) Leaf 节点与 Border Leaf 配置 (RR Client)

配置目标：Leaf1/Leaf2/BL1 需要向 Spine (RR) 发布包含 IPv4 和 IPv6 地址的 EVPN 路由。
配置逻辑：Leaf1、Leaf2 和 BL1 的配置逻辑完全一致，均指向 RR (1.1.1.1)。

bash 复制代码

#
# Leaf1, Leaf2, BL1 通用配置
bgp 100
 l2vpn-family evpn
  policy vpn-target
  peer 1.1.1.1 enable
  # 【关键】允许发布携带 IPv4 地址的 Type 2 路由
  peer 1.1.1.1 advertise irb
  # 【关键】允许发布携带 IPv6 地址的 Type 2 路由
  peer 1.1.1.1 advertise irbv6
#

(2) Spine 节点配置 (Route Reflector)

配置目标：Spine 需要具备处理和转发携带 IP 信息的 EVPN 路由的能力，并与所有 Client 协商此能力。

bash 复制代码

#
# Spine1 配置
bgp 100
 l2vpn-family evpn
  # 针对所有 Leaf/BL 节点开启 IRB 发布能力
  # Leaf1
  peer 2.2.2.2 advertise irb
  peer 2.2.2.2 advertise irbv6
  # Leaf2
  peer 3.3.3.3 advertise irb
  peer 3.3.3.3 advertise irbv6
  # BL1
  peer 4.4.4.4 advertise irb
  peer 4.4.4.4 advertise irbv6
#

💡 技术深解：`advertise irb` 的作用机制

在 BGP EVPN 中，Type 2 路由（MAC/IP Advertisement Route）有两种形态：

纯 MAC 路由 (MAC-only)：
- 仅包含 [MAC Address, L2VNI]。
- 用于二层互通。
- 默认情况下，只要本地学习到 MAC 就会发布此类路由。
IRB 主机路由 (MAC+IP)：
- 包含 [MAC Address, IP Address, L2VNI, L3VNI]。
- 用于三层互通（分布式网关路由）。
- 限制：默认情况下，BGP 为了节省资源，即使 Vbdif 收集到了 ARP/ND 信息，也不会在 Type 2 路由中填充 IP Address 字段。
- 解锁：执行 peer ... advertise irb (IPv4) 和 irbv6 (IPv6) 命令后，设备才会被授权将 IP 信息填充到 Type 2 路由中发送给邻居。如果不配置此命令，远端 Leaf 将无法学习到 /32 或 /128 主机路由，导致跨子网通信失败。

4.8 配置网段路由发布 (Type 5 - IP Prefix Route)

本节配置的核心目的是生成 Type 5 EVPN 路由。Type 2 路由主要用于传递具体的终端主机信息（/32 或 /128），而 Type 5 路由则用于传递网段信息（如子网段、外部路由），实现类似传统 L3VPN 的功能。

本阶段配置 BGP 将 VPN 实例中的普通 IPv4/IPv6 路由（如直连路由、静态路由或引入的外部路由）转换为 Type 5 (IP Prefix Route) 通告给 EVPN 对等体。

(1) Leaf 节点与 Border Leaf 配置

配置目标 ：
- Leaf 节点 ：发布本地 Vbdif 直连网段（如 172.16.1.0/24），供 BL 节点学习以便回程流量寻址。
- BL 节点：发布引入的外部路由（如 Internet 路由），供 Leaf 节点学习以便访问外网。
配置逻辑：在 BGP 的 VPN 实例地址族视图下，引入路由并开启 EVPN 通告能力。

bash 复制代码

#
# Leaf1, Leaf2, BL1 通用配置逻辑
bgp 100
 #
 # --- IPv4 网段路由发布 ---
 ipv4-family vpn-instance vpn1
  # 引入路由 (Leaf 通常引入直连，BL 可能引入 OSPF/Static)
  import-route direct
  # 【关键】将 IP 路由表中的路由转换为 Type 5 EVPN 路由发布
  advertise l2vpn evpn
 #
 # --- IPv6 网段路由发布 ---
 ipv6-family vpn-instance vpn1
  import-route direct
  advertise l2vpn evpn
#

💡 技术深解：`advertise l2vpn evpn` 与 Type 5 路由

在 BGP EVPN 路由体系中，Type 5 路由 (IP Prefix Route) 扮演着"传统路由搬运工"的角色。

命令作用：
- advertise l2vpn evpn 命令打通了 IP Routing Table (VRF) 与 BGP EVPN Table 之间的界限。
- 它将 VRF 中通过 import-route 引入的路由（如 Direct, OSPF, Static）提取出来，封装成 Type 5 路由格式发送给邻居。
与 Type 2 (IRB) 的区别：
- Type 2 (IRB) ：传递的是 主机路由 (/32 或 /128)，携带 MAC 信息。源头是 ARP/ND 表项。用于同一租户内的精确互通和迁移。
- Type 5 (Prefix) ：传递的是 网段路由 (如 /24)，不携带 MAC 信息。源头是路由表。用于通告子网段或引入外部网络的路由（南北向流量）。
场景应用：
- 在本实验的南北向通信（访问 R1）中，BL1 就是通过此配置，将去往 R1 的路由变成 Type 5 路由告诉 Leaf1 的。

4.9 配置边界互联与外部路由 (Border Interconnection)

本节内容的核心在于打通 Overlay 网络与外部物理网络（Underlay/Internet）的连接。关键点在于 Border Leaf 接口的 VRF 绑定 以及外部路由器的 回程路由 配置。

本阶段配置 Border Leaf (BL1) 与外部核心路由器 (R1) 的物理互联地址，并在 R1 上配置指向 VXLAN 内部租户网段的静态路由，以实现南北向流量的互通。

(1) BL1 配置 (边界网关)

配置目标 ：将连接 R1 的物理接口切换为三层模式，并绑定到租户的 VPN 实例 (vpn1) 中，确保该接口的路由能直接进入 VRF 路由表，进而通过 Type 5 路由发布给内部 Leaf。
配置逻辑 ：
- undo portswitch：将二层接口切换为三层路由接口。
- ip binding vpn-instance：接口划入 VRF，隔离路由表。

bash 复制代码

#
interface GE1/0/1
 # 切换为三层接口
 undo portswitch
 # 【关键】绑定到租户 VRF，确保外部流量进入正确的 VPN 实例
 ip binding vpn-instance vpn1
 #
 # IPv4 配置
 ip address 182.1.1.1 255.255.255.0
 # IPv6 配置
 ipv6 enable
 ipv6 address 182:1:1::1/64
#

(2) R1 配置 (模拟外部网络)

配置目标：配置互联地址，并添加去往数据中心内部租户网段的静态路由（回程路由）。
配置逻辑 ：
- 下一跳指向 BL1 的互联接口地址。
- 目标网段涵盖租户的 IPv4 (10.x, 172.16.x) 和 IPv6 子网。

bash 复制代码

#
# 互联接口配置
interface GE0/0/1
 ip address 182.1.1.2 255.255.255.0
 ipv6 enable
 ipv6 address 182:1:1::2/64
#
# --- IPv4 回程路由 ---
# 指向租户 Serv2/4 网段
ip route-static 10.10.10.0 255.255.255.0 182.1.1.1
# 指向租户 Serv1/3 网段
ip route-static 172.16.1.0 255.255.255.0 182.1.1.1
# 指向管理/Underlay 网段 (可选，视管理需求而定)
ip route-static 192.168.0.0 255.255.0.0 182.1.1.1
#
# --- IPv6 回程路由 ---
# 指向租户 IPv6 网段
ipv6 route-static 172:16:1:: 64 182:1:1::1
ipv6 route-static 10:10:10:: 64 182:1:1::1
#

💡 技术深解：南北向流量的路由逻辑

出方向 (Leaf -> Internet)：
- BL1 通过 import-route direct 将直连的外部网段 (182.1.1.0/24) 引入 BGP。
- BL1 生成 Type 5 (Prefix) 路由发布给内部 Leaf。
- Leaf 收到后，知晓去往外网需找 BL1。
入方向 (Internet -> Leaf)：
- R1 收到去往 10.10.10.10 的报文。
- R1 查静态路由，下一跳发给 BL1 (182.1.1.1)。
- BL1 收到报文，根据接口绑定进入 vpn1 路由表。
- BL1 查 vpn1 路由表，匹配到由 Leaf 发布过来的 Type 5 (网段) 或 Type 2 (主机) 路由。
- BL1 封装 VXLAN 隧道，将报文转发给目标 Leaf。

五. 初始状态检查与验证 (Initial State Verification)

本章节的目标是在进行实际业务 Ping 测试（Packet Walk）之前，确认 Underlay 底层互通性、Overlay 控制面邻居关系以及基础路由表项的正确性。这是排查问题的关键基线。

在发起业务流量测试前，需按照从底层到上层、从控制面到数据面的顺序，对网络状态进行基线检查。

5.1 Underlay 基础网络检查

确认底层 OSPF 协议收敛，所有 VTEP 节点的 Loopback 地址（Loopback0 和 Loopback10）在路由表中可见且可达。

检查命令 ：
- display ospf peer brief：确认 OSPF 邻居状态为 Full。
- display ip routing-table protocol ospf：确认能学习到所有 Leaf/Spine/BL 的 Loopback0 (2.2.2.2 等) 和 Loopback10 (20.20.20.20 等) 路由。
关键点：确保 Loopback0 用于 BGP 建立，Loopback10 用于 VXLAN 隧道封装，两者缺一不可。

5.2 Overlay 控制平面检查 (BGP EVPN Peer)

确认 BGP EVPN 地址族的邻居关系是否正常建立。

检查命令 ：display bgp evpn peer
预期结果 ：所有 Leaf/BL 节点应与 Spine (RR) 建立邻居关系，状态为 Established。

比如，在 Spine1 (RR) 上检查 BGP EVPN 邻居状态，确保所有 Leaf 和 Border Leaf 节点均已成功建立 EVPN 会话。

检查命令 ：[Spine1] display bgp evpn peer
实验输出：

bash 复制代码

[Spine1]dis bgp evpn peer
 BGP local router ID        : 1.1.1.1
 Local AS number            : 100
 Total number of peers      : 3
 Peers in established state : 3

  Peer                             V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State  PrefRcv
  2.2.2.2                          4         100      186      282     0 01:08:35 Established       26
  3.3.3.3                          4         100      175      279     0 01:06:20 Established       22
  4.4.4.4                          4         100       78      276     0 01:05:26 Established        6

结果分析 ：
1. State ：所有对等体（2.2.2.2, 3.3.3.3, 4.4.4.4）的状态均为 Established，说明 EVPN 控制平面连接正常。
2. PrefRcv (接收前缀数) ：
  - Leaf1 (2.2.2.2) & Leaf2 (3.3.3.3) ：接收到的前缀数较多（26/22 条）。这些前缀包含 Type 3 (IMET-Inclusive Multicast Ethernet Tag Route) 泛洪路由（每个 L2VNI 一条）、Type 5 (Prefix) 网段路由（本地直连网段）以及部分 Type 2 (MAC) 路由（设备自身接口 MAC 或已学习到的终端 MAC）。
  - BL1 (4.4.4.4) ：接收到的前缀数较少（6 条）。这是符合预期的，因为 BL1 通常只发布引入的 Type 5 外部网段路由，且由于 BL1 本次实验未配置 L2VNI（不处理 BUM 流量），因此不会发布 Type 3 路由。

5.3 Overlay 数据平面检查 (VXLAN Tunnel & Peer)

需要从VXLAN 隧道的建立机制 和BUM 流量复制机制 两个维度来剖析Tunnel和Peer差异。

核心区别在于：

Tunnel (隧道)：是物理通道，只要有通信需求（无论是二层还是三层，单播还是广播）都会建立。

Peer (头端复制列表) ：是逻辑列表，仅用于 L2VNI 的广播/组播 (BUM) 流量复制 。
确认 VXLAN 隧道接口是否 Up，以及头端复制列表是否基于 Type 3 路由正确生成。

检查命令 ：
- display vxlan tunnel：查看动态隧道是否建立（Source/Destination IP 正确，State 为 Up）。
- display vxlan peer：查看 VNI 的头端复制列表（Head-end Peer List），确认包含同 VNI 的其他 VTEP IP。
关联路由 ：此状态依赖于 Type 3 (Inclusive Multicast) 路由的正常交互。

本步骤检查数据平面转发通道的建立情况。对比 Server Leaf (Leaf1) 与 Border Leaf (BL1) 的表项差异，验证不同业务角色下的隧道建立逻辑。

1. Leaf 节点检查 (L2/L3 融合节点)

Leaf1 同时承载二层同子网互通 (L2VNI) 和三层跨网段路由 (L3VNI) 业务。

检查命令 ：[Leaf1] display vxlan tunnel & display vxlan peer

实验输出 ：

bash 复制代码

[Leaf1]dis vxlan tunnel
Number of vxlan tunnel : 2
Tunnel ID   Source           Destination      State  Type     Uptime
4026531841  20.20.20.20      30.30.30.30      up     dynamic  01:21:13
4026531842  20.20.20.20      40.40.40.40      up     dynamic  01:20:19

[Leaf1]dis vxlan peer
Number of peers : 2
Vni ID    Source           Destination      Type      Out Vni ID
8000      20.20.20.20      30.30.30.30      dynamic   8000
9000      20.20.20.20      30.30.30.30      dynamic   9000

结果分析 ：
- Tunnel (2条) ：Leaf1 与 Leaf2 (30.30.30.30) 及 BL1 (40.40.40.40) 均建立了 VXLAN 隧道。这表明 Leaf1 可以向这两台设备发送 VXLAN 封装报文。
- Peer (有表项) ：Leaf1 拥有去往 Leaf2 的头端复制列表。这是因为两者都配置了 L2VNI (8000/9000) 并交换了 Type 3 (IMET) 路由。当 Leaf1 收到广播报文时，会根据此表项复制并发送给 Leaf2。
- 注意：Leaf1 没有去往 BL1 的 Peer 表项，因为 BL1 不参与二层广播。

2. Border Leaf 节点检查 (纯 L3 路由节点)

BL1 仅处理南北向的三层路由流量，不接入二层业务，也不处理广播泛洪。

检查命令 ：[BL1] display vxlan tunnel & display vxlan peer

实验输出 ：

bash 复制代码

[BL1]dis vxlan tunnel
Number of vxlan tunnel : 2
Tunnel ID   Source           Destination      State  Type     Uptime
4026531841  40.40.40.40      20.20.20.20      up     dynamic  01:21:14
4026531842  40.40.40.40      30.30.30.30      up     dynamic  01:21:14

[BL1]dis vxlan peer
Number of peers : 0

结果分析 ：
- Tunnel (2条) ：BL1 通过 Type 5 (Prefix) 或 Type 2 (IRB) 路由学习到了内部 Leaf 的路由信息，因此建立了去往 Leaf1 和 Leaf2 的动态隧道，用于传输三层单播流量。
- Peer (0条) ：由于 BL1 未配置 L2VNI (无 bridge-domain 配置)，它不会生成也不接收 Type 3 路由。它不需要处理 BUM 流量，因此头端复制列表为空。

💡 核心差异总结

表项类型	对应流量	触发条件 (路由类型)	Leaf 状态	BL 状态
Tunnel	单播 (Unicast)	Type 2 (MAC/IP) Type 5 (Prefix)	有 (需与 Leaf/BL 互通)	有 (需与 Leaf 互通)
Peer	广播/组播 (BUM)	Type 3 (IMET)	有 (需处理同子网广播)	无 (纯三层转发，不处理广播)

结论：BL1 "有 Tunnel 无 Peer" 是正常现象，表明它成功建立了三层路由转发通道，且正确地规避了不必要的二层广播处理。

5.4 EVPN 路由表项初步检查

查看 BGP EVPN 路由表，确认各类路由的基础收敛情况。

检查命令 ：display bgp evpn all routing-table
检查重点 ：
1. Type 3 路由 (IMET)：必须存在。用于构建 BUM 流量的广播表。
2. Type 5 路由 (Prefix) ：
  - 应能看到 BL1 发布的外部网段路由（如 0.0.0.0/0 或 182.1.1.0/24）。
  - 应能看到 Leaf 节点发布的内部直连网段路由（如 172.16.1.0/24）。
3. Type 2 路由 (MAC/IP) ：
  - MAC 路由：可能较少或为空（取决于是否有底层协议报文触发）。
  - IRB 路由：在业务未通前，通常为空。

在 Leaf1 上执行 display bgp evpn all routing-table，可以看到 BGP EVPN 控制平面已成功收敛。

bash 复制代码

[Leaf1]dis bgp evpn all routing-table
 Local AS number : 100

 BGP Local router ID is 2.2.2.2
 Status codes: * - valid, > - best, d - damped, x - best external, a - add path,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete


 EVPN address family:
 Number of Mac Routes: 24
 Route Distinguisher: 20:1
       Network(EthTagId/MacAddrLen/MacAddr/IpAddrLen/IpAddr)  NextHop
 *>    0:48:0001-0001-0001:0:0.0.0.0                          0.0.0.0
 *>    0:48:0081-3f52-6388:0:0.0.0.0                          0.0.0.0
 *>    0:48:0081-bd3d-e33c:0:0.0.0.0                          0.0.0.0
 *>    0:48:0081-cfd9-36d2:0:0.0.0.0                          0.0.0.0
 *>    0:48:403f-abde-4d11:0:0.0.0.0                          0.0.0.0
 *>    0:48:0081-3f52-6388:128:[FE80::281:3FFF:FE52:6388]     0.0.0.0
 *>    0:48:0081-bd3d-e33c:128:[FE80::281:BDFF:FE3D:E33C]     0.0.0.0
 *>    0:48:0081-cfd9-36d2:128:[FE80::281:CFFF:FED9:36D2]     0.0.0.0
 *>    0:48:403f-abde-4d11:128:[FE80::423F:ABFF:FEDE:4D11]    0.0.0.0
 Route Distinguisher: 20:2
       Network(EthTagId/MacAddrLen/MacAddr/IpAddrLen/IpAddr)  NextHop
 *>    0:48:0002-0002-0002:0:0.0.0.0                          0.0.0.0
 *>    0:48:0081-f6dd-23f7:0:0.0.0.0                          0.0.0.0
 *>    0:48:0081-8c8f-d31f:128:[FE80::281:8CFF:FE8F:D31F]     0.0.0.0
 *>    0:48:0081-c848-bba8:128:[FE80::281:C8FF:FE48:BBA8]     0.0.0.0
 *>    0:48:0081-f6dd-23f7:128:[FE80::281:F6FF:FEDD:23F7]     0.0.0.0
 *>    0:48:764e-c014-7d7a:128:[FE80::744E:C0FF:FE14:7D7A]    0.0.0.0
 Route Distinguisher: 30:1
       Network(EthTagId/MacAddrLen/MacAddr/IpAddrLen/IpAddr)  NextHop
 *>i   0:48:0001-0001-0001:0:0.0.0.0                          30.30.30.30
 *>i   0:48:0081-021b-3158:128:[FE80::281:2FF:FE1B:3158]      30.30.30.30
 *>i   0:48:0081-3605-62bf:128:[FE80::281:36FF:FE05:62BF]     30.30.30.30
 *>i   0:48:0081-3fc0-2cbb:128:[FE80::281:3FFF:FEC0:2CBB]     30.30.30.30
 *>i   0:48:fa9e-6574-0010:128:[FE80::F89E:65FF:FE74:10]      30.30.30.30
 Route Distinguisher: 30:2
       Network(EthTagId/MacAddrLen/MacAddr/IpAddrLen/IpAddr)  NextHop
 *>i   0:48:0002-0002-0002:0:0.0.0.0                          30.30.30.30
 *>i   0:48:0081-762c-3f3f:128:[FE80::281:76FF:FE2C:3F3F]     30.30.30.30
 *>i   0:48:0081-9de1-68bc:128:[FE80::281:9DFF:FEE1:68BC]     30.30.30.30
 *>i   0:48:3805-6049-7164:128:[FE80::3A05:60FF:FE49:7164]    30.30.30.30


 EVPN-Instance 100:
 Number of Mac Routes: 14
       Network(EthTagId/MacAddrLen/MacAddr/IpAddrLen/IpAddr)  NextHop
 *>    0:48:0001-0001-0001:0:0.0.0.0                          0.0.0.0
 * i                                                          30.30.30.30
 *>    0:48:0081-3f52-6388:0:0.0.0.0                          0.0.0.0
 *>    0:48:0081-bd3d-e33c:0:0.0.0.0                          0.0.0.0
 *>    0:48:0081-cfd9-36d2:0:0.0.0.0                          0.0.0.0
 *>    0:48:403f-abde-4d11:0:0.0.0.0                          0.0.0.0
 *>i   0:48:0081-021b-3158:128:[FE80::281:2FF:FE1B:3158]      30.30.30.30
 *>i   0:48:0081-3605-62bf:128:[FE80::281:36FF:FE05:62BF]     30.30.30.30
 *>    0:48:0081-3f52-6388:128:[FE80::281:3FFF:FE52:6388]     0.0.0.0
 *>i   0:48:0081-3fc0-2cbb:128:[FE80::281:3FFF:FEC0:2CBB]     30.30.30.30
 *>    0:48:0081-bd3d-e33c:128:[FE80::281:BDFF:FE3D:E33C]     0.0.0.0
 *>    0:48:0081-cfd9-36d2:128:[FE80::281:CFFF:FED9:36D2]     0.0.0.0
 *>    0:48:403f-abde-4d11:128:[FE80::423F:ABFF:FEDE:4D11]    0.0.0.0
 *>i   0:48:fa9e-6574-0010:128:[FE80::F89E:65FF:FE74:10]      30.30.30.30


 EVPN-Instance 200:
 Number of Mac Routes: 10
       Network(EthTagId/MacAddrLen/MacAddr/IpAddrLen/IpAddr)  NextHop
 *>    0:48:0002-0002-0002:0:0.0.0.0                          0.0.0.0
 * i                                                          30.30.30.30
 *>    0:48:0081-f6dd-23f7:0:0.0.0.0                          0.0.0.0
 *>i   0:48:0081-762c-3f3f:128:[FE80::281:76FF:FE2C:3F3F]     30.30.30.30
 *>    0:48:0081-8c8f-d31f:128:[FE80::281:8CFF:FE8F:D31F]     0.0.0.0
 *>i   0:48:0081-9de1-68bc:128:[FE80::281:9DFF:FEE1:68BC]     30.30.30.30
 *>    0:48:0081-c848-bba8:128:[FE80::281:C8FF:FE48:BBA8]     0.0.0.0
 *>    0:48:0081-f6dd-23f7:128:[FE80::281:F6FF:FEDD:23F7]     0.0.0.0
 *>i   0:48:3805-6049-7164:128:[FE80::3A05:60FF:FE49:7164]    30.30.30.30
 *>    0:48:764e-c014-7d7a:128:[FE80::744E:C0FF:FE14:7D7A]    0.0.0.0

 EVPN address family:
 Number of Inclusive Multicast Routes: 4
 Route Distinguisher: 20:1
       Network(EthTagId/IpAddrLen/OriginalIp)                 NextHop
 *>    0:32:20.20.20.20                                       0.0.0.0
 Route Distinguisher: 20:2
       Network(EthTagId/IpAddrLen/OriginalIp)                 NextHop
 *>    0:32:20.20.20.20                                       0.0.0.0
 Route Distinguisher: 30:1
       Network(EthTagId/IpAddrLen/OriginalIp)                 NextHop
 *>i   0:32:30.30.30.30                                       30.30.30.30
 Route Distinguisher: 30:2
       Network(EthTagId/IpAddrLen/OriginalIp)                 NextHop
 *>i   0:32:30.30.30.30                                       30.30.30.30


 EVPN-Instance 100:
 Number of Inclusive Multicast Routes: 2
       Network(EthTagId/IpAddrLen/OriginalIp)                 NextHop
 *>    0:32:20.20.20.20                                       0.0.0.0
 *>i   0:32:30.30.30.30                                       30.30.30.30


 EVPN-Instance 200:
 Number of Inclusive Multicast Routes: 2
       Network(EthTagId/IpAddrLen/OriginalIp)                 NextHop
 *>    0:32:20.20.20.20                                       0.0.0.0
 *>i   0:32:30.30.30.30                                       30.30.30.30

 EVPN address family:
 Number of Ip Prefix Routes: 23
 Route Distinguisher: 200:1
       Network(EthTagId/IpPrefix/IpPrefixLen)                 NextHop
 *>    0:172.16.1.0:24                                        0.0.0.0
 *>    0:10.10.10.0:24                                        0.0.0.0
 *>    0:172.16.1.1:32                                        0.0.0.0
 *>    0:10.10.10.1:32                                        0.0.0.0
 *>    0:[FE80::]:10                                          ::
 *>    0:[10:10:10::]:64                                      ::
 *>    0:[172:16:1::]:64                                      ::
 *>    0:[10:10:10::1]:128                                    ::
 *>    0:[172:16:1::1]:128                                    ::
 Route Distinguisher: 300:1
       Network(EthTagId/IpPrefix/IpPrefixLen)                 NextHop
 *>i   0:172.16.1.0:24                                        30.30.30.30
 *>i   0:10.10.10.0:24                                        30.30.30.30
 *>i   0:172.16.1.1:32                                        30.30.30.30
 *>i   0:10.10.10.1:32                                        30.30.30.30
 *>i   0:[10:10:10::]:64                                      ::FFFF:30.30.30.30
 *>i   0:[172:16:1::]:64                                      ::FFFF:30.30.30.30
 *>i   0:[10:10:10::1]:128                                    ::FFFF:30.30.30.30
 *>i   0:[172:16:1::1]:128                                    ::FFFF:30.30.30.30
 Route Distinguisher: 400:1
       Network(EthTagId/IpPrefix/IpPrefixLen)                 NextHop
 *>i   0:182.1.1.0:24                                         40.40.40.40
 *>i   0:41.41.41.0:24                                        40.40.40.40
 *>i   0:182.1.1.1:32                                         40.40.40.40
 *>i   0:41.41.41.41:32                                       40.40.40.40
 *>i   0:[182:1:1::]:64                                       ::FFFF:40.40.40.40
 *>i   0:[182:1:1::1]:128                                     ::FFFF:40.40.40.40
[Leaf1]

以下是对各类路由的深度剖析：

1. Type 2 Route (MAC/IP Advertisement) ------ 主机与 MAC 路由

此类型路由包含纯 MAC 路由（用于二层转发）和 IRB 主机路由（用于三层转发与 ARP/ND 抑制）。

本地终端 (Local)：
- MAC : 403f-abde-4d11 (Serv1) 和 764e-c014-7d7a (Serv2) 分别在 RD 20:1 (BD100) 和 20:2 (BD200) 下可见，NextHop 为 0.0.0.0，表明为本地接入。
- IPv6 Link-Local : 观察到 [FE80::423F:ABFF:FEDE:4D11] (Serv1) 等 Link-Local 地址的主机路由。这表明 IPv6 ND 收集功能 (ipv6 nd collect host enable) 已生效，Leaf1 已识别到本地 IPv6 终端。
- 注意 : 此时表中尚未显示 Serv1/Serv2 的全局单播 IPv4/IPv6 地址 (172.16.1.10, 10:10:10::10)。这是正常现象，因为在未发起业务流量前，终端可能仅通过无状态自动配置 (SLAAC) 或 DAD 检测交互了 Link-Local 地址。发起 Ping 后将触发全局地址路由生成。
远端终端 (Remote)：
- MAC : fa9e-6574-0010 (Serv3) 和 3805-6049-7164 (Serv4) 在 RD 30:1 和 30:2 下可见，NextHop 指向 Leaf2 (30.30.30.30)。
- 结论: Leaf1 已成功通过 EVPN 学习到远端 Leaf2 下挂终端的 MAC 地址及 IPv6 Link-Local 地址，二层互通基础已就绪。

2. Type 3 Route (Inclusive Multicast) ------ BUM 泛洪隧道

用于构建处理广播/组播流量的头端复制列表。

L2VNI 8000 (BD100) : RD 20:1 下有本地路由，RD 30:1 下有远端路由 (NextHop 30.30.30.30)。
L2VNI 9000 (BD200) : RD 20:2 下有本地路由，RD 30:2 下有远端路由。
结论: Leaf1 与 Leaf2 针对所有 L2VNI 的 BUM 隧道均已成功建立。

3. Type 5 Route (IP Prefix) ------ 网段路由 (双栈)

用于传递 IPv4 和 IPv6 的网段路由，实现分布式网关的路由同步及南北向互通。

IPv4 网段:
- 本地直连 : 172.16.1.0/24 和 10.10.10.0/24 在 RD 200:1 下可见。
- 远端同步 : 相同的网段在 RD 300:1 (Leaf2) 下也可见，NextHop 为 30.30.30.30。这是任播网关的特征，确保回程流量可达最近的网关节点。
- 外部路由 : 182.1.1.0/24 在 RD 400:1 (BL1) 下可见，NextHop 为 40.40.40.40。表明 Leaf1 已知晓去往外网的路径。
IPv6 前缀 (关键修正验证):
- 本地 : [172:16:1::]:64 和 [10:10:10::]:64 在 RD 200:1 下可见。
- 远端 : 在 RD 300:1 (Leaf2) 下，可以看到 0:[172:16:1::]:64。
- 验证通过: 这标志着 IPv6 分布式网关的路由信息已在 Leaf1 和 Leaf2 之间正确同步。

总结：

当前的 EVPN 路由表状态非常健康。

控制面：Type 3 和 Type 5 路由已全网收敛，双栈网段路由同步无误。
数据面准备：MAC 地址和 Link-Local IPv6 地址已学习，二层与三层的基础转发表项已就绪。
待触发：全局单播 IP 的主机路由 (Type 2 IRB) 等待实际业务流量触发生成。

5.5 VPN 实例路由表检查 (L3 Forwarding Plane Verification)

BGP EVPN 路由表（display bgp evpn ...）仅代表控制平面 的传递状况，而这些路由是否真正能够指导转发，取决于它们是否成功"落地"到 VPN 实例的路由表 （RIB/FIB）中。

在 BGP EVPN 场景下，Type 5 路由（网段）和 Type 2 路由（主机路由）在通过 RT (Route Target) 导入验证后，最终会呈现为 VPN 实例中的 IP 路由。

控制平面的 EVPN 路由（Type 2/5）最终必须被引入到本地的 VPN 实例路由表 中，才能真正指导三层数据转发。此步骤检查 BGP 路由是否成功"落地"为 IP 路由。

1. 检查 IPv4 VPN 路由表

检查命令 ：[Leaf1] display ip routing-table vpn-instance vpn1
预期结果与分析 ：
- 直连网段 (Direct) ：
  - 应看到本地配置的网关网段（如 172.16.1.0/24, 10.10.10.0/24），Protocol 为 Direct。这是分布式网关的特征。
- 外部网段 (IBGP/EVPN Type 5) ：
  - 应看到由 BL1 发布的外部路由（如 182.1.1.0/24 或缺省路由）。
  - Protocol 应为 IBGP (或 EVPN)，NextHop 指向 BL1 的 VTEP 地址 (40.40.40.40)，Interface 为 VXLAN。
- 远端主机路由 (IBGP/EVPN Type 2) ：
  - （注：需在业务触发后）应看到远端主机的 /32 路由。
  - NextHop 指向远端 Leaf 的 VTEP 地址。

bash 复制代码

[Leaf1]dis ip routing-table vpn-instance vpn1
Proto: Protocol        Pre: Preference
Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route
------------------------------------------------------------------------------
Routing Table : vpn1
         Destinations : 11       Routes : 11

Destination/Mask    Proto   Pre  Cost        Flags NextHop                                  Interface

     10.10.10.0/24  Direct  0    0             D   10.10.10.1                               Vbdif200
     10.10.10.1/32  Direct  0    0             D   127.0.0.1                                Vbdif200
   10.10.10.255/32  Direct  0    0             D   127.0.0.1                                Vbdif200
     41.41.41.0/24  IBGP    255  0             RD  40.40.40.40                              VXLAN
    41.41.41.41/32  IBGP    255  0             RD  40.40.40.40                              VXLAN
     172.16.1.0/24  Direct  0    0             D   172.16.1.1                               Vbdif100
     172.16.1.1/32  Direct  0    0             D   127.0.0.1                                Vbdif100
   172.16.1.255/32  Direct  0    0             D   127.0.0.1                                Vbdif100
      182.1.1.0/24  IBGP    255  0             RD  40.40.40.40                              VXLAN
      182.1.1.1/32  IBGP    255  0             RD  40.40.40.40                              VXLAN
255.255.255.255/32  Direct  0    0             D   127.0.0.1                                InLoopBack0
[Leaf1]

2. 检查 IPv6 VPN 路由表

检查命令 ：[Leaf1] display ipv6 routing-table vpn-instance vpn1
预期结果与分析 ：
- 直连前缀 ：本地网关前缀（如 172:16:1::/64）为 Direct。
- 外部前缀 ：BL1 发布的外部 IPv6 路由（如 182:1:1::/64），Protocol 为 IBGP，下一跳指向 BL1。
- 远端主机路由 ：(业务触发后) 远端 IPv6 主机的 /128 路由。

bash 复制代码

[Leaf1]dis ipv6 routing-table vpn-instance vpn1
Route Flags: R - relay, D - download to fib, T - to vpn-instance, B - black hole route
------------------------------------------------------------------------------
Routing Table : vpn1
         Destinations : 7        Routes : 7

Destination  : 10:10:10::                              PrefixLength : 64
NextHop      : 10:10:10::1                             Preference   : 0
Cost         : 0                                       Protocol     : Direct
RelayNextHop : ::                                      TunnelID     : 0x0
Interface    : Vbdif200                                Flags        : D

Destination  : 10:10:10::1                             PrefixLength : 128
NextHop      : ::1                                     Preference   : 0
Cost         : 0                                       Protocol     : Direct
RelayNextHop : ::                                      TunnelID     : 0x0
Interface    : Vbdif200                                Flags        : D

Destination  : 172:16:1::                              PrefixLength : 64
NextHop      : 172:16:1::1                             Preference   : 0
Cost         : 0                                       Protocol     : Direct
RelayNextHop : ::                                      TunnelID     : 0x0
Interface    : Vbdif100                                Flags        : D

Destination  : 172:16:1::1                             PrefixLength : 128
NextHop      : ::1                                     Preference   : 0
Cost         : 0                                       Protocol     : Direct
RelayNextHop : ::                                      TunnelID     : 0x0
Interface    : Vbdif100                                Flags        : D

Destination  : 182:1:1::                               PrefixLength : 64
NextHop      : ::FFFF:40.40.40.40                      Preference   : 255
Cost         : 0                                       Protocol     : IBGP
RelayNextHop : ::                                      TunnelID     : 0x0000000027f0000002
Interface    : VXLAN                                   Flags        : RD

Destination  : 182:1:1::1                              PrefixLength : 128
NextHop      : ::FFFF:40.40.40.40                      Preference   : 255
Cost         : 0                                       Protocol     : IBGP
RelayNextHop : ::                                      TunnelID     : 0x0000000027f0000002
Interface    : VXLAN                                   Flags        : RD

Destination  : FE80::                                  PrefixLength : 10
NextHop      : ::                                      Preference   : 0
Cost         : 0                                       Protocol     : Direct
RelayNextHop : ::                                      TunnelID     : 0x0
Interface    : NULL0                                   Flags        : DB
[Leaf1]

💡 核心逻辑说明

为什么不直接看 display bgp vpnv4？
- 虽然在 MPLS L3VPN 中我们习惯查看 bgp vpnv4，但在 EVPN VXLAN 场景下，设备通过 l2vpn-family evpn 接收路由后，是将 Type 5 和 Type 2 路由直接引入到 VPN 实例的 IP 路由表中。
- display ip routing-table vpn-instance 是判断数据平面转发最直接、最权威的依据。只有在这里看到的路由，才能被写入 FIB 表指导流量转发。
Type 5 路由的最终形态：
- Type 5 路由在 BGP EVPN 表中是"前缀路由"。
- 导入 VRF 后 ：它变成了一条普通的 IPv4/IPv6 路由，出接口变成 VXLAN 隧道 ，下一跳变成远端 VTEP。这就是 EVPN 实现"路由隔离与透传"的关键。
Type 2 IRB 路由的最终形态：
- Type 2 路由在 BGP EVPN 表中包含 MAC 和 IP。
- 导入 VRF 后 ：其中的 IP 信息被提取出来，生成 /32 (v4) 或 /128 (v6) 的主机路由。这使得网关可以精确地将流量发往主机所在的特定 Leaf，而不是发往整个网段。

5.6 本地表项检查 (Pre-Traffic)

检查 Leaf 节点的本地转发表项。

检查命令 ：
- display mac-address bridge-domain <bd-id>
- display arp interface Vbdif <id>
- display ipv6 neighbors interface Vbdif <id>
预期说明 ：由于尚未进行业务互通（Ping）测试，且终端未发送免费 ARP/NA，此时上述表项可能为空或仅包含少量系统条目。这是正常现象，待后续 Packet Walk 环节产生流量后，这些表项将动态生成并触发 Type 2 路由的发布。

这一步验证了接入侧 (Access Side) 的物理链路状态以及 IPv6 链路本地 (Link-Local) 机制是否正常工作。

1. 检查 MAC 地址表 (Bridge Domain)

检查命令 ：[Leaf1] display mac-address bridge-domain 100
实验输出：

bash 复制代码

[Leaf1]dis mac-address bridge-domain 100
Flags: * - Backup
       # - forwarding logical interface, operations cannot be performed based
           on the interface.
BD   : bridge-domain   Age : dynamic MAC learned time in seconds
-------------------------------------------------------------------------------
MAC Address    VLAN/VSI/BD   Learned-From        Type                   Age
-------------------------------------------------------------------------------
0001-0001-0001 -/-/100       30.30.30.30         dynamic              12639
0081-3f52-6388 -/-/100       GE1/0/2.1           dynamic                 72
0081-bd3d-e33c -/-/100       GE1/0/2.1           dynamic                190
403f-abde-4d11 -/-/100       GE1/0/2.1           dynamic                277
-------------------------------------------------------------------------------
Total items: 4

结果解读 ：
- 本地学习 ：403f-abde-4d11 (Serv1 的 MAC) 来源于 GE1/0/2.1。说明 Leaf1 成功从物理接口学习到了本地终端 MAC。
- 远端学习 ：0001-0001-0001 (网关 MAC) 来源于 30.30.30.30 (Leaf2)。这是因为 Leaf2 也配置了相同的网关 MAC 并通过 EVPN 通告了出来，Leaf1 在二层泛洪域中学习到了它（注意：在任播网关场景下，这通常不影响业务，但也侧面证明了 EVPN L2 通道是通的）。
- 其他 MAC ：0081-xxxx 开头的 MAC 通常是 IPv6 协议栈在进行 DAD (重复地址检测) 或 RS (路由器请求) 时产生的临时或组播映射 MAC。

2. 检查 IPv6 邻居表 (ND Table)

检查命令 ：[Leaf1] display ipv6 neighbors vbdif 100
实验输出：

bash 复制代码

[Leaf1]dis ipv6 neighbors vbdif 100
-----------------------------------------------------------------------------
IPv6 Address : FE80::281:3FFF:FE52:6388
Link-layer   : 0081-3f52-6388                     State     : REACH
Interface    : GE1/0/2.1                          Age       : 2
...
IPv6 Address : FE80::423F:ABFF:FEDE:4D11
Link-layer   : 403f-abde-4d11                     State     : REACH
Interface    : GE1/0/2.1                          Age       : 5
-----------------------------------------------------------------------------
Total: 3        Dynamic: 3      Static: 0       Remote: 0

结果解读 ：
- Link-Local 地址 ：表中显示的 IP 均为 FE80::... 开头的链路本地地址。这是 IPv6 的特性，设备接入网络后会自动配置 Link-Local 地址并进行邻居发现。
- State: REACH ：表示邻居可达。Leaf1 已经与 Serv1 (403f-abde-4d11) 完成了 ND 交互。
- 关键现象 ：此时表中没有 Serv1 的全局单播地址 (172:16:1::10)。
  - 原因：因为尚未发起针对全局地址的 Ping 测试，终端还没有触发全局地址的 ND 解析。
  - 预期：这也是为什么之前的 Type 2 路由表中只有 Link-Local 主机路由的原因。待下一章节 Packet Walk 发起 Ping 后，这里将出现全局 IPv6 地址，并同步触发 EVPN 生成带全局 IP 的 Type 2 路由。

3. 本地 ARP 表项检查 (IPv4 Pre-Traffic)

最后，检查 IPv4 的 ARP 表项。

检查命令 ：[Leaf1] display arp interface vbdif100
实验输出：

bash 复制代码

[Leaf1]dis arp interface vbdif100
ARP timeout:1200s
ARP Entry Types: D - Dynamic, S - Static, I - Interface, O - OpenFlow, RD - Redirect
EXP: Expire-time  src: Source ip   dst: Destination ip

IP ADDRESS      MAC ADDRESS    EXP(M) TYPE/VLAN/CEVLAN   INTERFACE
----------------------------------------------------------------------------------------
172.16.1.1      0001-0001-0001        I                  Vbdif100
----------------------------------------------------------------------------------------
Total:1         Dynamic:0       Static:0    Interface:1    OpenFlow:0
Redirect:0

结果解读与对比分析 ：
1. 接口自身条目 (Type: I) ：
  - 表中唯一的条目 172.16.1.1 是 Vbdif100 接口自身的 IP 地址。TYPE: I 代表 Interface，即本机地址。
2. 动态条目为空 (Dynamic: 0) ：
  - 现象：表中没有 Serv1 (172.16.1.10) 的 ARP 条目。
  - 原因 (与 IPv6 的核心区别) ：
    - IPv6 设备接入网络后，会主动发送 RS/NS 报文利用 Link-Local 地址进行邻居发现，因此即使没有业务流量，也能看到 ND 表项（如上一节所示）。
    - IPv4 相对"沉默"。在没有发起 Ping 或其他业务流量之前，Server 通常不会主动向网关发送数据，网关也不会主动请求 Server 的 ARP。
3. 结论：这是正常的初始状态 。
  - 这证明了当前的 Type 2 路由表中缺失 IPv4 主机路由是合理的。
  - 待后续 Packet Walk 环节发起 Ping 172.16.1.10 后，ARP 交互将被触发，动态 ARP 条目生成，进而触发 BGP EVPN 生成包含 IPv4 地址的 Type 2 IRB 路由。

ENSP Pro Lab笔记：配置BGP EVPN VXLAN双栈（1）

一、实验目的

二、实验环境

2.1 实验拓扑说明 (Topology Overview)

1. 网络分层与设备角色

2. 链路连接关系

3. 业务网段规划 (双栈)

2.2 数据准备

（1）服务器配置数据

（2）ASW1 配置数据

（3） ASW2配置数据

（4）Leaf/Spine/BL 基础配置与业务映射表

关键设计说明：

（5）EVPN 相关配置数据与逻辑规划

1. 配置参数表

2. 逻辑关系核心说明

2.3 实验设备与版本说明

三、实验内容

第一阶段：拓扑搭建与底层互通 (Underlay Construction)

第二阶段：Overlay 网络与网关部署 (Overlay & Gateway Deployment)

第三阶段：初始状态检查与验证 (Initial State Verification)

第四阶段：业务连通性测试与动态观测 (Traffic Test & Observation)

四、配置步骤

4.1 基础网络互通配置 (Basic Network Connectivity)

4.2 配置 Overlay 业务接入 (Service Access Configuration)

4.3 配置 BGP EVPN 控制平面 (Control Plane Configuration)

4.4 配置 Overlay 业务实例 (L3VPN & L2VPN)

💡 深度解析：EVPN 中 vpn-target 命令的精细化控制

4.5 配置 VXLAN 隧道接口与 BUM 流量复制

💡 技术深解：Type 3 路由与头端复制 (Ingress Replication)

✅ 状态检查

4.6 配置分布式任播网关 (IPv4/IPv6 双栈)

💡 技术深解：分布式网关的核心指令

4.7 配置 BGP EVPN 发布 IRB 路由 (IPv4/IPv6)

💡 技术深解：advertise irb 的作用机制

4.8 配置网段路由发布 (Type 5 - IP Prefix Route)

💡 技术深解：advertise l2vpn evpn 与 Type 5 路由

4.9 配置边界互联与外部路由 (Border Interconnection)

💡 技术深解：南北向流量的路由逻辑

五. 初始状态检查与验证 (Initial State Verification)

5.1 Underlay 基础网络检查

5.2 Overlay 控制平面检查 (BGP EVPN Peer)

5.3 Overlay 数据平面检查 (VXLAN Tunnel & Peer)

💡 核心差异总结

5.4 EVPN 路由表项初步检查

5.5 VPN 实例路由表检查 (L3 Forwarding Plane Verification)

💡 核心逻辑说明

5.6 本地表项检查 (Pre-Traffic)

1. 检查 MAC 地址表 (Bridge Domain)

2. 检查 IPv6 邻居表 (ND Table)

3. 本地 ARP 表项检查 (IPv4 Pre-Traffic)

💡 深度解析：EVPN 中 `vpn-target` 命令的精细化控制

💡 技术深解：`advertise irb` 的作用机制

💡 技术深解：`advertise l2vpn evpn` 与 Type 5 路由
