PD诱骗芯片是一种用于USB Power Delivery（PD）协议的智能芯片，能够模拟设备与充电器之间的通信，实现特定的充电需求。它广泛应用于各类电子设备中，特别是需要快速充电或特殊电压需求的场景。常见的PD诱骗芯片包括单芯片解决方案和集成式方案，每种方案都有其独特的优势和应用领域
XSP25 是Type-C 受电端(sink)多功能快充取电芯片。支持 UART 串口发送电压/电流消息，供外部MCU 读取，以便适应不同的负载。芯片带 EN 使能功能，当输入电压大于设置电压，芯片关闭输出保护后端电路。芯片集成 USB PD2.0/3.0 协议、QC2.0/3.0 协议、FCP/SSCP 超级快充、三星 AFC 协议和 BC1.2 协议，支持从充电器/车充/充电宝等电源上取电给产品供电，支持最大 20V5A 100W快速充电
应用场景
小家电、 筋膜枪、 吸尘器、 卷发器
智能家居、 蓝牙音响产品
锂电池快速充电产品等
功能特性
UART 串口发送电压/电流消息
支持多种快充协议， 支持电压向下兼容模式
可通过 I/O 动态切换或固定请求电压
带 EN 使能控制输出和保护
支持多种快充协议
集成 PD2.0/3.0 快充协议
集成 FCP/SSCP 超级快充协议
集成三星 AFC 快充协议
集成 QC2.0/QC3.0 快充协议
自动检测 CC 引脚， 支持 Type-C 正反插
5.动态切换电压档位
PD 协议： 5V、 9V、 12V、 15V、 20V
QC 协议： 5V、 9V、 12V、 20V
SSCP 协议： 5V4.5A、 10V、 11V、 20V
FCP 协议： 5V、 9V、 12V
三星 AFC 协议： 5V、 9V
UART 串口发送功率信息设置
将外部 MCU 芯片的 RX 连接 XSP25 的 TX 接口， 刚上电时， 将外部 MCU 的串口设置为高阻态，不能给 XSP25 的串口电压， 否则会影响到芯片取电， 等待 3-4 秒左右即可读取， 外部设备的 MCU 读取到功率信息后， 可以根据充电器的功率调整负载的大小

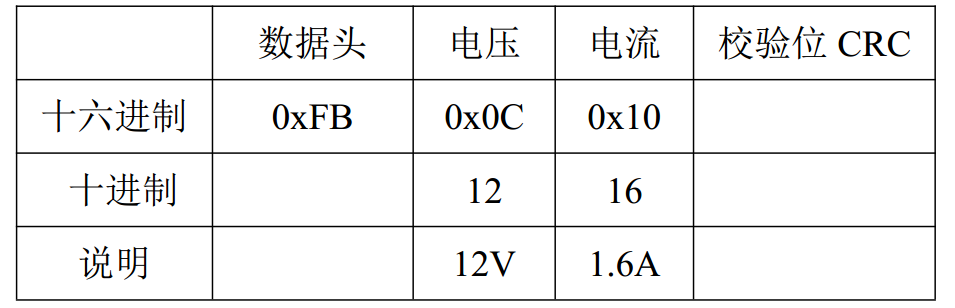

发送的数据结构：
串口 UART 设置：
UART 串口波特率 115200， 发送的是 8 位十六进制数据。
计算方法： 电压数据直接把十六进制转换成十进制即可， 电流数据转换十进制后再除以 10。
数据是连续重复发送， 数据结构： 数据包头+电压+电流。
当动态切换电压档位之后， 发送的是切换电压后的数据。

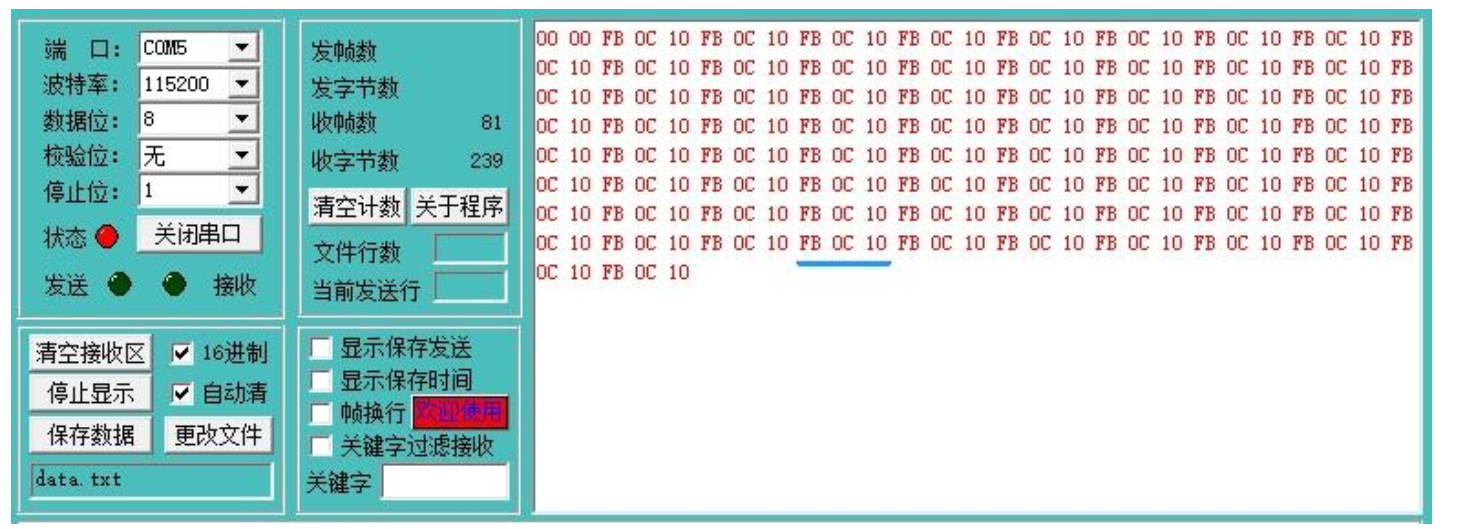

如上图： 0xFB 为数据头， 0x0C 为电压 12V， 0x10 为电流 1.6A
