MEMS加速度计深度解析:从智能手机到结构健康监测

引言:无处不在的运动传感器

当我们旋转手机屏幕、计步器记录步数,或是现代汽车触发安全气囊时,背后都有一个关键的传感器在默默工作------MEMS加速度计。这种微机电系统传感器已经成为智能设备中最普及的传感器之一 ,全球年出货量超过100亿颗 。从消费电子到工业应用,从医疗设备到基础设施监测,MEMS加速度计正以其小尺寸、低功耗、低成本的特性改变着我们感知物理世界的方式。

一、MEMS加速度计技术原理深度解析

1.1 基本工作原理

MEMS加速度计基于牛顿第二定律,通过检测质量块在加速度作用下产生的惯性力来测量加速度。其核心物理原理可表示为:

F = m × a

其中惯性力F导致质量块发生位移,通过测量该位移即可反推加速度a的大小。

1.2 主要技术路线对比

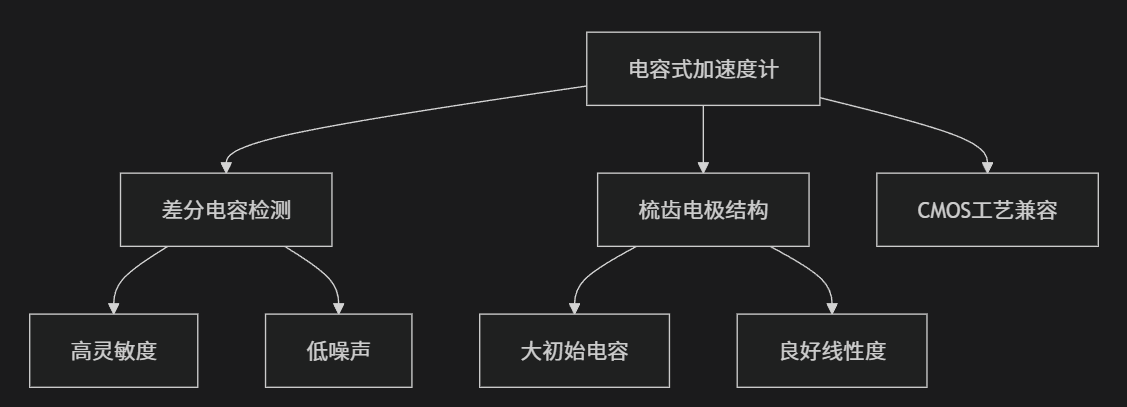

电容式加速度计

技术特点

  • 检测机制:质量块位移引起电容变化

  • 灵敏度:可达5-50 fF/g

  • 噪声密度:典型值25-100 μg/√Hz

  • 优势:直流响应、低功耗、高稳定性

压阻式加速度计
  • 工作原理:利用压阻材料的电阻变化

  • 灵敏度:较高,但温度敏感性大

  • 应用场景:高g值测量、冲击检测

热对流加速度计
  • 工作原理:通过气体热对流变化检测加速度

  • 特点:无固体质量块,抗冲击性强

  • 缺点:响应速度较慢

1.3 关键性能参数体系

参数 定义 消费级 工业级 单位
量程 可测量加速度范围 ±2-±16 ±2-±200 g
带宽 频率响应范围 100-500 0.5-5000 Hz
噪声密度 本底噪声水平 100-300 10-50 μg/√Hz
零偏稳定性 零点漂移 1-10 0.1-1 mg
非线性度 输入输出偏差 0.5-2 0.1-0.5 %FS

二、智能手机中的创新应用

2.1 用户界面交互革命

屏幕自动旋转:
复制代码
// 屏幕方向检测算法
typedef struct {
    float accel_x, accel_y, accel_z;
    float gravity_threshold;
} OrientationDetector;

ScreenOrientation detect_orientation(OrientationDetector *detector) {
    float g_x = detector->accel_x;
    float g_y = detector->accel_y;

    // 基于重力分量判断设备方向
    if (fabs(g_x) > fabs(g_y)) {
        if (g_x > detector->gravity_threshold)
            return LANDSCAPE_LEFT;
        else
            return LANDSCAPE_RIGHT;
    } else {
        if (g_y > detector->gravity_threshold)
            return PORTRAIT_UPRIGHT;
        else
            return PORTRAIT_UPSIDE_DOWN;
    }
}
手势识别:

现代智能手机通过MEMS加速度计实现丰富的手势控制:

  • 抬起唤醒:检测特定加速度模式识别拿起动作

  • 翻面静音:通过旋转检测实现来电静音

  • 敲击操作:双击唤醒、手势快捷操作

2.2 健康与运动追踪

步数计数算法:
复制代码
class PedometerAlgorithm:
    def __init__(self):
        self.step_count = 0
        self.last_peak = 0
        self.accel_magnitude = 0
        self.peak_threshold = 0.2  # g值阈值

    def update_step_count(self, accel_data):
        # 计算加速度矢量幅值
        current_magnitude = np.sqrt(
            accel_data['x']**2 +
            accel_data['y']**2 +
            accel_data['z']**2
        )

        # 去除重力分量
        accel_magnitude = current_magnitude - 1.0  # 减去1g重力

        # 峰值检测算法
        if self.is_peak(accel_magnitude):
            self.step_count += 1
            self.last_peak = accel_magnitude

        return self.step_count

    def is_peak(self, magnitude):
        # 基于阈值和时序的峰值检测
        if (magnitude > self.peak_threshold and
            magnitude > self.last_peak * 1.1):
            return True
        return False
运动类型识别:

通过机器学习算法分析加速度计数据模式:

  • 步行:规律的正弦波形,频率1-2 Hz

  • 跑步:更高频率和幅度的冲击信号

  • 上下楼梯:独特的垂直加速度模式

  • 交通工具:低频振动特征

2.3 游戏与虚拟现实

运动控制:
复制代码
class MotionController:
    def __init__(self):
        self.calibration_offset = {'x':0, 'y':0, 'z':0}
        self.sensitivity = 1.0

    def get_tilt_angles(self, raw_accel):
        # 校准数据
        calibrated = self.calibrate_data(raw_accel)

        # 计算倾斜角度
        tilt_x = np.arctan2(
            calibrated['x'],
            np.sqrt(calibrated['y']**2 + calibrated['z']**2)
        ) * 180 / np.pi

        tilt_y = np.arctan2(
            calibrated['y'],
            np.sqrt(calibrated['x']**2 + calibrated['z']**2)
        ) * 180 / np.pi

        return {'pitch': tilt_x, 'roll': tilt_y}

    def calibrate_data(self, raw_data):
        return {
            'x': (raw_data['x'] - self.calibration_offset['x']) * self.sensitivity,
            'y': (raw_data['y'] - self.calibration_offset['y']) * self.sensitivity,
            'z': (raw_data['z'] - self.calibration_offset['z']) * self.sensitivity
        }

三、结构健康监测中的关键技术

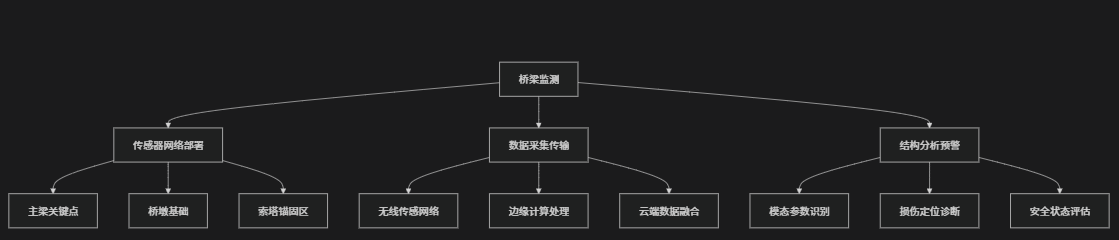

3.1 桥梁健康监测系统

振动特性分析:

大型基础设施的振动监测需要特殊的传感器配置:

监测参数要求:
  • 量程:±2g(满足桥梁正常振动范围)

  • 带宽:0.1-50Hz(覆盖结构主要振动频率)

  • 分辨率:<100μg(检测微小结构变化)

  • 长期稳定性:<1mg/年(保证数据可靠性)

3.2 建筑结构监测

高层建筑监测:
复制代码
// 建筑振动监测算法
typedef struct {
    float acceleration[3];    // 三轴加速度
    float displacement[3];    // 计算位移
    float natural_frequency;  // 结构固有频率
    float damping_ratio;      // 阻尼比
} StructuralMonitoring;

void analyze_structural_health(StructuralMonitoring *monitor) {
    // 频域分析获取模态参数
    FrequencyDomainData freq_data = fft_analysis(monitor->acceleration);

    // 识别结构固有频率
    monitor->natural_frequency = identify_peak_frequency(freq_data);

    // 计算结构位移(二次积分)
    monitor->displacement = double_integrate(monitor->acceleration);

    // 阻尼比估计
    monitor->damping_ratio = estimate_damping(freq_data);

    // 安全状态评估
    SafetyStatus status = evaluate_safety_level(monitor);
}
地震监测应用:

MEMS加速度计在地震预警系统中发挥关键作用:

  • 触发阈值:0.01g-0.1g(根据应用场景调整)

  • 响应时间:<1秒(快速预警要求)

  • 网络密度:每平方公里2-5个监测点

  • 预警能力:提供数秒到数十秒的预警时间

3.3 工业设备预测性维护

旋转机械监测:
复制代码
class PredictiveMaintenance:
    def __init__(self):
        self.vibration_thresholds = {
            'normal': 0.1,    # g
            'warning': 0.5,   # g
            'critical': 1.0   # g
        }
        self.frequency_bands = {
            'unbalance': '1x_rpm',
            'misalignment': '2x_rpm',
            'bearing_fault': 'high_frequency'
        }

    def analyze_machine_health(self, vibration_data, rpm):
        # 时域分析
        rms_vibration = np.sqrt(np.mean(vibration_data**2))

        # 频域分析
        freq_spectrum = np.fft.fft(vibration_data)

        # 故障特征提取
        fault_features = self.extract_fault_features(freq_spectrum, rpm)

        # 健康状态评估
        health_status = self.assess_health_status(rms_vibration, fault_features)

        return health_status

    def extract_fault_features(self, spectrum, rpm):
        features = {}

        # 不平衡故障(1倍转频)
        features['unbalance'] = spectrum[get_frequency_index(rpm)]

        # 不对中故障(2倍转频)
        features['misalignment'] = spectrum[get_frequency_index(2*rpm)]

        # 轴承故障(高频成分)
        features['bearing_fault'] = np.max(spectrum[high_freq_band])

        return features

四、技术挑战与创新解决方案

4.1 精度提升技术

噪声抑制策略:
复制代码
class NoiseReduction:
    def __init__(self):
        self.filter_type = 'adaptive_kalman'
        self.process_noise = 1e-5
        self.measurement_noise = 1e-3

    def kalman_filter(self, raw_accel):
        # 卡尔曼滤波状态变量
        x = np.array([0, 0, 0])  # 位置、速度、加速度
        P = np.eye(3) * 0.1     # 误差协方差矩阵

        filtered_data = []
        for measurement in raw_accel:
            # 预测步骤
            x = self.state_transition @ x
            P = self.state_transition @ P @ self.state_transition.T + self.process_noise

            # 更新步骤
            y = measurement - self.measurement_matrix @ x
            S = self.measurement_matrix @ P @ self.measurement_matrix.T + self.measurement_noise
            K = P @ self.measurement_matrix.T @ np.linalg.inv(S)

            x = x + K @ y
            P = (np.eye(3) - K @ self.measurement_matrix) @ P

            filtered_data.append(x[2])  # 加速度估计值

        return filtered_data
温度补偿技术:

MEMS加速度计对温度变化敏感,需要精密补偿:

  • 多项式补偿:三阶多项式拟合温度特性

  • 分段线性:在不同温区采用不同补偿系数

  • 自适应学习:在线更新补偿参数

4.2 功耗优化设计

智能电源管理:
复制代码
// 低功耗运行模式管理
typedef enum {
    POWER_MODE_HIGH_PERF,    // 高性能模式
    POWER_MODE_NORMAL,       // 正常模式
    POWER_MODE_LOW_POWER,    // 低功耗模式
    POWER_MODE_SUSPEND       // 挂起模式
} PowerMode;

void manage_power_consumption(Accelerometer *accel, ApplicationScenario scenario) {
    switch(scenario) {
        case CONTINUOUS_MONITORING:
            set_power_mode(accel, POWER_MODE_LOW_POWER);
            set_data_rate(accel, 10); // 10Hz数据率
            break;

        case MOTION_DETECTION:
            set_power_mode(accel, POWER_MODE_NORMAL);
            enable_wake_on_motion(accel, 0.1); // 0.1g唤醒阈值
            break;

        case HIGH_SPEED_CAPTURE:
            set_power_mode(accel, POWER_MODE_HIGH_PERF);
            set_data_rate(accel, 1000); // 1kHz数据率
            break;
    }
}
功耗对比分析:
工作模式 数据率 典型功耗 应用场景
高性能模式 1-5 kHz 500-1000 μA 振动分析、冲击检测
正常模式 100-500 Hz 100-200 μA 运动追踪、手势识别
低功耗模式 10-50 Hz 20-50 μA 持续活动监测
唤醒模式 1-5 Hz 5-10 μA 待机检测、事件触发

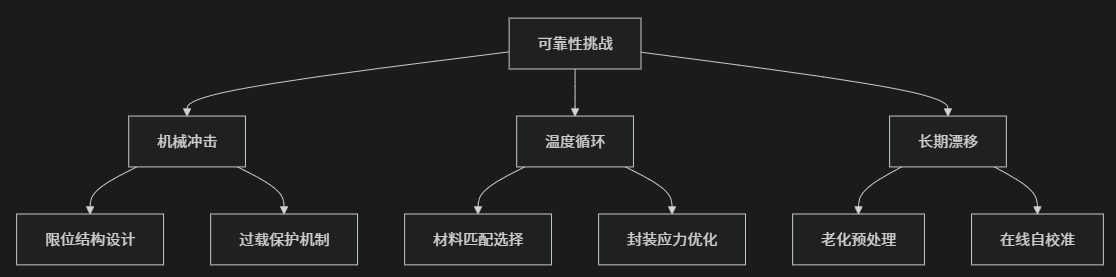

4.3 可靠性增强技术

冲击保护设计:
加速寿命测试:

工业级MEMS加速度计需要经过严格的可靠性验证:

  • 机械冲击:5000g,0.5ms半正弦波

  • 温度循环:-40°C至125°C,1000次循环

  • 振动疲劳:20g RMS,每轴24小时

  • 高温高湿:85°C/85%RH,1000小时

五、前沿发展趋势

5.1 多传感器融合

IMU集成方案:

现代应用趋向于集成3轴加速度计、3轴陀螺仪和3轴磁力计:

复制代码
class SensorFusion:
    def __init__(self):
        self.accelerometer = MEMSAccelerometer()
        self.gyroscope = MEMSGyroscope()
        self.magnetometer = MEMSMagnetometer()
        self.fusion_algorithm = MadgwickFilter()

    def get_orientation(self):
        # 采集各传感器数据
        accel_data = self.accelerometer.read()
        gyro_data = self.gyroscope.read()
        mag_data = self.magnetometer.read()

        # 传感器融合算法
        orientation = self.fusion_algorithm.update(
            accel_data, gyro_data, mag_data)

        return orientation

    def compensate_errors(self):
        # 加速度计辅助陀螺零偏估计
        # 磁力计辅助航向角校准
        # 温度交叉补偿
        pass

5.2 AI增强型传感器

边缘智能处理:
复制代码
class AIEnhancedAccelerometer:
    def __init__(self):
        self.neural_network = EdgeAIProcessor()
        self.feature_extractor = FeatureExtractor()

    def intelligent_sensing(self, raw_data):
        # 特征提取
        features = self.feature_extractor.extract(raw_data)

        # AI推理
        activity_type = self.neural_network.predict(features)

        # 自适应参数调整
        self.adapt_parameters_based_on_activity(activity_type)

        return {
            'processed_data': self.process_with_optimal_params(raw_data),
            'activity_type': activity_type,
            'confidence': self.neural_network.confidence
        }

5.3 新兴应用领域

医疗健康监测:
  • 帕金森病监测:震颤频率和幅度量化

  • 跌倒检测:老年人安全监护

  • 睡眠质量分析:体动和呼吸监测

农业与环境:
  • 精准农业:农机振动优化

  • 地质灾害预警:山体滑坡监测

  • 气象监测:风力、地震监测网络

六、选型指南与设计考量

6.1 应用导向选型矩阵

应用场景 推荐量程 带宽要求 噪声要求 功耗预算
智能手机 ±8g 400Hz <200μg/√Hz <100μA
可穿戴设备 ±4g 200Hz <300μg/√Hz <50μA
工业振动 ±16g 2kHz <50μg/√Hz <1mA
结构监测 ±2g 50Hz <25μg/√Hz <500μA
汽车电子 ±50g 1kHz <100μg/√Hz <2mA

6.2 系统设计要点

信号链设计:
复制代码
// 典型信号链配置
typedef struct {
    SensorConfig sensor;
    AnalogFrontEnd afe;
    DigitalFilter digital_filter;
    DataInterface interface;
} SignalChainDesign;

void optimize_signal_chain(SignalChainDesign *design, ApplicationReq req) {
    // 传感器配置
    design->sensor.range = select_optimal_range(req.max_acceleration);
    design->sensor.data_rate = req.bandwidth * 10; // 过采样

    // 模拟前端
    design->afe.gain = calculate_optimal_gain(design->sensor.sensitivity);
    design->afe.filter_cutoff = req.bandwidth;

    // 数字滤波
    design->digital_filter.type = SELECT_BASED_ON_APPLICATION(req);
    design->digital_filter.cutoff = req.bandwidth;

    // 接口选择
    design->interface.type = (req.data_rate > 1000) ? SPI : I2C;
}

结语:感知边界的持续拓展

MEMS加速度计从消费电子到工业应用的演进,体现了微机电技术从普及到精深的发展路径。在智能手机中,它为我们提供了直观的运动交互;在结构健康监测中,它守护着重大基础设施的安全。这种跨越数量级的技术适应性,正是MEMS加速度计独特价值的体现。

随着新材料、新工艺、新算法的不断涌现,MEMS加速度计正在向更高精度、更低功耗、更强智能的方向发展。未来,我们有理由期待在量子极限传感、自供电系统、生物集成接口等前沿领域看到更多突破。

从微观机械结构到宏观物理世界,MEMS加速度计用精密的振动感知,连接着数字智能与物理现实,持续拓展着人类感知的边界。 这场技术演进不仅推动了产品创新,更深刻改变了我们理解和交互世界的方式。
