前言：

有关XXL-JOB的使用可以查看上一篇文章，这篇文章主要深入学习一些XXL-JOB的底层原理。

XXL-JOB从入门到进阶------特性、部署、快速集成https://blog.csdn.net/sniper_fandc/article/details/153210307?fromshare=blogdetail&sharetype=blogdetail&sharerId=153210307&sharerefer=PC&sharesource=sniper_fandc&sharefrom=from_link

1 XXL-JOB系统架构

1.1 XXL-JOB系统架构

XXL-JOB将调度行为抽象形成"调度中心"公共平台，而平台自身并不承担业务逻辑，"调度中心"负责发起调度请求。

将任务抽象成分散的JobHandler，交由"执行器"统一管理，"执行器"负责接收调度请求并执行对应的JobHandler中业务逻辑。

因此，"调度"和"任务"两部分可以相互解耦，提高系统整体稳定性和扩展性；

1.1.1 调度中心（Admin）

作用：任务的大脑，负责管理所有任务的调度逻辑。

功能：任务的创建、修改、删除；定时检查任务触发条件（如Cron表达式）；将任务分发给执行器集群。

1.1.2 执行器（Executor）

作用：任务的执行者，嵌入在业务系统中。

功能：接收调度中心的指令并执行任务；支持多种任务类型（Java方法、HTTP请求、Shell脚本等）；将执行结果和日志反馈给调度中心。

2 XXL-JOB设计思想

2.1 定时任务执行流程图

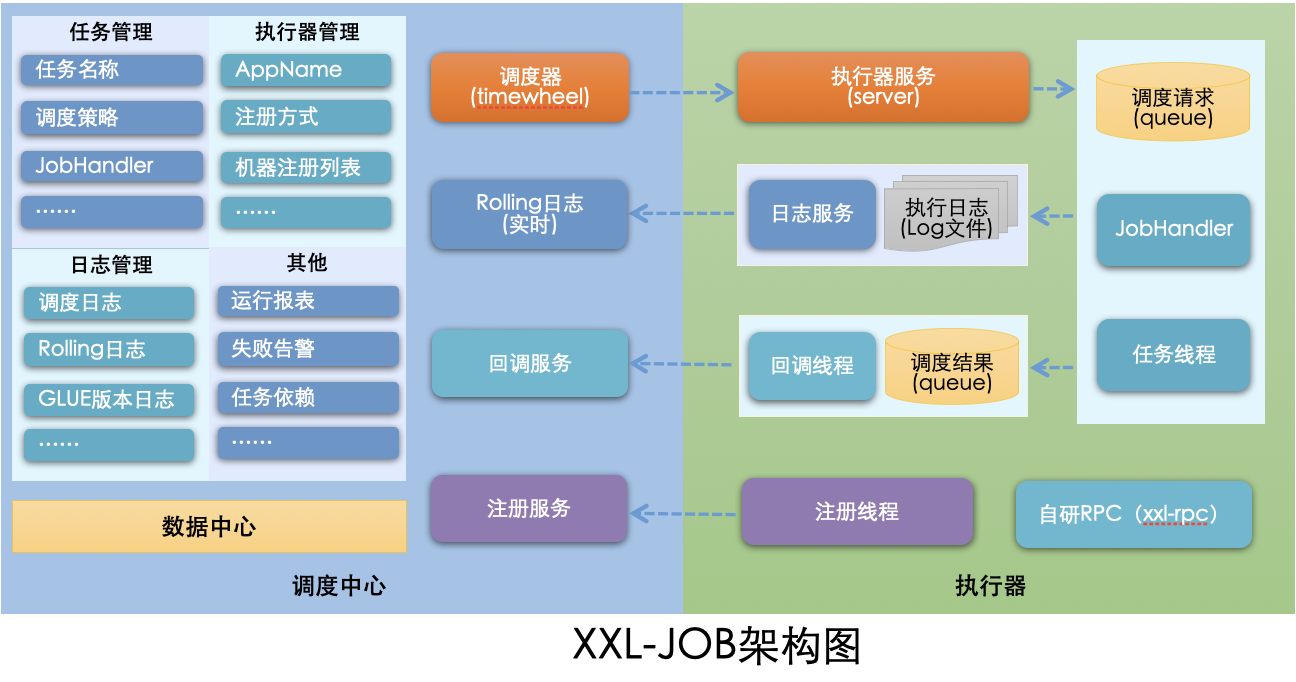

这张图展现了xxl-job调度中心和执行器关于任务调度和任务执行的核心流程（参考源码制作，省略了部分细节）。

2.2 细节分析

2.2.1 执行器初始化

在XxlJobSpringExecutor类（该类继承父类XxlJobExecutor）中：

    private void initJobHandlerMethodRepository(ApplicationContext applicationContext) {
        if (applicationContext != null) {
            String[] beanDefinitionNames = applicationContext.getBeanNamesForType(Object.class, false, true);
            String[] var3 = beanDefinitionNames;
            int var4 = beanDefinitionNames.length;

            for(int var5 = 0; var5 < var4; ++var5) {
                String beanDefinitionName = var3[var5];
                Object bean = null;
                Lazy onBean = (Lazy)applicationContext.findAnnotationOnBean(beanDefinitionName, Lazy.class);
                if (onBean != null) {
                    logger.debug("xxl-job annotation scan, skip @Lazy Bean:{}", beanDefinitionName);
                } else {
                    bean = applicationContext.getBean(beanDefinitionName);
                    Map<Method, XxlJob> annotatedMethods = null;

                    try {
                        annotatedMethods = MethodIntrospector.selectMethods(bean.getClass(), new MethodIntrospector.MetadataLookup<XxlJob>() {
                            public XxlJob inspect(Method method) {
                                return (XxlJob)AnnotatedElementUtils.findMergedAnnotation(method, XxlJob.class);
                            }
                        });
                    } catch (Throwable var14) {
                        Throwable ex = var14;
                        logger.error("xxl-job method-jobhandler resolve error for bean[" + beanDefinitionName + "].", ex);
                    }

                    if (annotatedMethods != null && !annotatedMethods.isEmpty()) {
                        Iterator var15 = annotatedMethods.entrySet().iterator();

                        while(var15.hasNext()) {
                            Map.Entry<Method, XxlJob> methodXxlJobEntry = (Map.Entry)var15.next();
                            Method executeMethod = (Method)methodXxlJobEntry.getKey();
                            XxlJob xxlJob = (XxlJob)methodXxlJobEntry.getValue();
                            this.registJobHandler(xxlJob, bean, executeMethod);
                        }
                    }
                }
            }

        }
    }

该方法就是执行器初始化最关键的方法，会依次扫描所有@XxlJob注解注释的方法，并通过this调用继承自父类的registJobHandler方法来将定时任务方法封装为MethodJobHandler对象：


    // 定时任务的IJobHandler对象存储结构
    private static ConcurrentMap<String, IJobHandler> jobHandlerRepository = new ConcurrentHashMap();
    // 将定时任务存储到jobHandlerRepository中
    public static IJobHandler registJobHandler(String name, IJobHandler jobHandler) {
        logger.info(">>>>>>>>>>> xxl-job register jobhandler success, name:{}, jobHandler:{}", name, jobHandler);
        return (IJobHandler)jobHandlerRepository.put(name, jobHandler);
    }
    // 封装定时任务为MethodJobHandler类型并调用上面的存储方法
    protected void registJobHandler(XxlJob xxlJob, Object bean, Method executeMethod) {
        if (xxlJob != null) {
            String name = xxlJob.value();
            Class<?> clazz = bean.getClass();
            String methodName = executeMethod.getName();
            if (name.trim().length() == 0) {
                throw new RuntimeException("xxl-job method-jobhandler name invalid, for[" + clazz + "#" + methodName + "] .");
            } else if (loadJobHandler(name) != null) {
                throw new RuntimeException("xxl-job jobhandler[" + name + "] naming conflicts.");
            } else {
                executeMethod.setAccessible(true);
                Method initMethod = null;
                Method destroyMethod = null;
                if (xxlJob.init().trim().length() > 0) {
                    try {
                        initMethod = clazz.getDeclaredMethod(xxlJob.init());
                        initMethod.setAccessible(true);
                    } catch (NoSuchMethodException var11) {
                        throw new RuntimeException("xxl-job method-jobhandler initMethod invalid, for[" + clazz + "#" + methodName + "] .");
                    }
                }

                if (xxlJob.destroy().trim().length() > 0) {
                    try {
                        destroyMethod = clazz.getDeclaredMethod(xxlJob.destroy());
                        destroyMethod.setAccessible(true);
                    } catch (NoSuchMethodException var10) {
                        throw new RuntimeException("xxl-job method-jobhandler destroyMethod invalid, for[" + clazz + "#" + methodName + "] .");
                    }
                }

                registJobHandler(name, new MethodJobHandler(bean, executeMethod, initMethod, destroyMethod));
            }
        }
    }

2.2.2 内嵌服务器

（1）内嵌服务器配置与启动

public class EmbedServer {
    private static final Logger logger = LoggerFactory.getLogger(EmbedServer.class);

    private ExecutorBiz executorBiz;
    private Thread thread;

    public void start(final String address, final int port, final String appname, final String accessToken)

执行器启动时，还会创建一个http内嵌服务器EmbedServer，基于Netty实现。在XxlJobExecutor类中完成EmbedServer的服务器的启动，设置address、port、appname、accessToken等值。

对于端口号port，如果没有传入port参数，在XxlJobExecutor类就会设置默认值9999：

    private void initEmbedServer(String address, String ip, int port, String appname, String accessToken) throws Exception {
        port = port > 0 ? port : NetUtil.findAvailablePort(9999);
        ip = ip != null && ip.trim().length() > 0 ? ip : IpUtil.getIp();
        if (address == null || address.trim().length() == 0) {
            String ip_port_address = IpUtil.getIpPort(ip, port);
            address = "http://{ip_port}/".replace("{ip_port}", ip_port_address);
        }

        if (accessToken == null || accessToken.trim().length() == 0) {
            logger.warn(">>>>>>>>>>> xxl-job accessToken is empty. To ensure system security, please set the accessToken.");
        }

        this.embedServer = new EmbedServer();
        this.embedServer.start(address, port, appname, accessToken);
    }

而XxlJobExecutor类的配置有自定义的配置类实现，比如使用如下配置类从配置文件读取配置信息实现XxlJobExecutor的配置：

@Configuration
@Slf4j
public class XxlJobConfig {

    @Value("${xxl.job.admin.addresses}")
    private String adminAddresses;

    @Value("${xxl.job.accessToken}")
    private String accessToken;

    @Value("${xxl.job.executor.appname}")
    private String appname;

    @Bean
    public XxlJobSpringExecutor xxlJobExecutor() {
        log.info(">>>>>>>>>>> xxl-job config init.");
        XxlJobSpringExecutor xxlJobSpringExecutor = new XxlJobSpringExecutor();
        xxlJobSpringExecutor.setAdminAddresses(adminAddresses);
        xxlJobSpringExecutor.setAppname(appname);
        xxlJobSpringExecutor.setAccessToken(accessToken);
        return xxlJobSpringExecutor;
    }
}

（2）内嵌服务器作用

内嵌服务器主要作用就是接收调度中心的任务调度请求，其内部的静态类EmbedHttpServerHandler就是接收请求的，接收请求后交给ExecutorBiz接口处理。

ExecutorBiz接口有两个实现：

ExecutorBizImpl：这是执行器端内嵌服务器的请求处理类。

ExecutorBizClient：这是调度系统的请求发送客户端。

2.2.3 执行器注册

    public void startRegistry(String appname, String address) {
        ExecutorRegistryThread.getInstance().start(appname, address);
    }

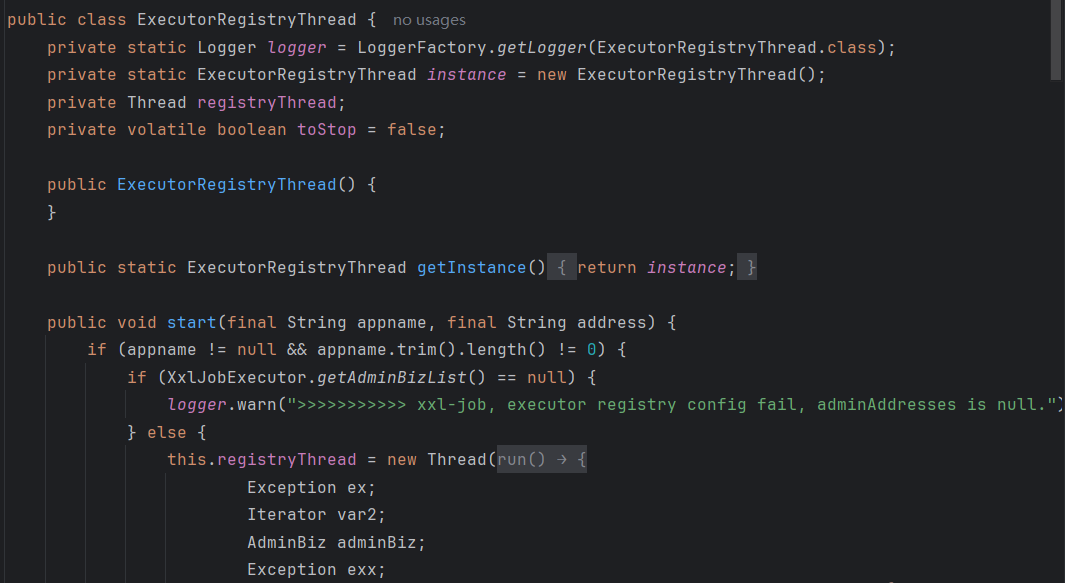

在EmbedServer类中，会在启动内嵌服务器时同时通过执行器注册线程ExecutorRegistryThread（执行器启动时创建）向调度中心注册执行器，该执行器注册线程会将appname（执行器名称）和address（ip+port）注册到调度中心：

2.2.4 任务重复执行问题

关于Springboot使用@Scheduled注解，在分布式环境下，由于存在多个服务实例，因此定时任务可能会被重复执行。在xxl-job中，使用了排他锁，即xxl_job_lock表的lock_name字段：

调度中心使用如下sql:

select * from xxl_job_lock where lock_name = 'schedule_lock' for update

这条语句为该字段添加行级排他锁，当一个调度中心实例在该字段加锁后，其它调度中心实例就会无法加锁，从而保证每时刻只有一个调度中心进行任务调度，避免多个调度中心进行重复的任务调度造成任务被重复执行。

2.2.5 快慢执行线程池

    private ThreadPoolExecutor fastTriggerPool = null;
    private ThreadPoolExecutor slowTriggerPool = null;

    public void start(){
        fastTriggerPool = new ThreadPoolExecutor(
                10,
                XxlJobAdminConfig.getAdminConfig().getTriggerPoolFastMax(),
                60L,
                TimeUnit.SECONDS,
                new LinkedBlockingQueue<Runnable>(2000),
                new ThreadFactory() {
                    @Override
                    public Thread newThread(Runnable r) {
                        return new Thread(r, "xxl-job, admin JobTriggerPoolHelper-fastTriggerPool-" + r.hashCode());
                    }
                },
                new RejectedExecutionHandler() {
                    @Override
                    public void rejectedExecution(Runnable r, ThreadPoolExecutor executor) {
                        logger.error(">>>>>>>>>>> xxl-job, admin JobTriggerPoolHelper-fastTriggerPool execute too fast, Runnable="+r.toString() );
                    }
                });

        slowTriggerPool = new ThreadPoolExecutor(
                10,
                XxlJobAdminConfig.getAdminConfig().getTriggerPoolSlowMax(),
                60L,
                TimeUnit.SECONDS,
                new LinkedBlockingQueue<Runnable>(5000),
                new ThreadFactory() {
                    @Override
                    public Thread newThread(Runnable r) {
                        return new Thread(r, "xxl-job, admin JobTriggerPoolHelper-slowTriggerPool-" + r.hashCode());
                    }
                },
                new RejectedExecutionHandler() {
                    @Override
                    public void rejectedExecution(Runnable r, ThreadPoolExecutor executor) {
                        logger.error(">>>>>>>>>>> xxl-job, admin JobTriggerPoolHelper-slowTriggerPool execute too fast, Runnable="+r.toString() );
                    }
                });
    }

在JobTriggerPoolHelper类，实现了快/慢触发线程（流程图中快慢执行线程）（位于调度中心xxl-job-admin/src/main/java/com/xxl/job/admin/scheduler/thread/JobTriggerPoolHelper.java）.

如何区分任务应该进入快触发线程还是慢触发线程？xxl-job会记录任务的调度时间（也就是触发时间），这里的调度时间快慢是指调度中心根据任务调度请求的发送时间（不是任务执行时间）决定快慢，超过500ms就认为是慢。如果1分钟时间内某个任务超过10次都是慢，就会把任务交给慢触发线程进行调度。

这样设计的原因是减少频繁调度的任务（如果调度时间长）对其它需要调度的任务阻塞时间。

2.2.6 任务阻塞队列

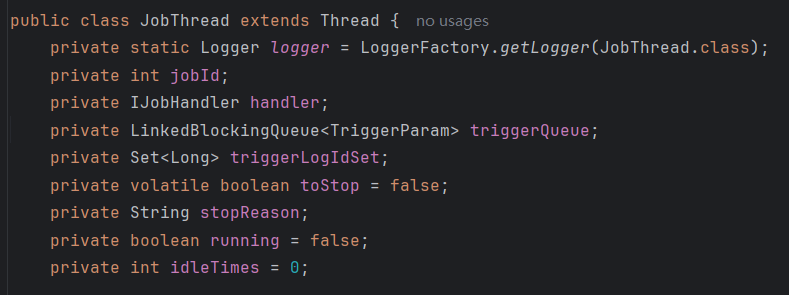

在JobThread中维护了一个triggerQueue的阻塞队列，待执行任务会放入这个阻塞队列中，由JobThread线程从阻塞队列获取任务并执行。

与直接把任务交给线程来做 相比，把任务放到阻塞队列再由线程从阻塞队列取任务执行，这样做的好处是符合单机串行的阻塞策略（因为队列先进先出），并且符合生产者消费者模型，解耦任务执行过程。

2.2.7 回调

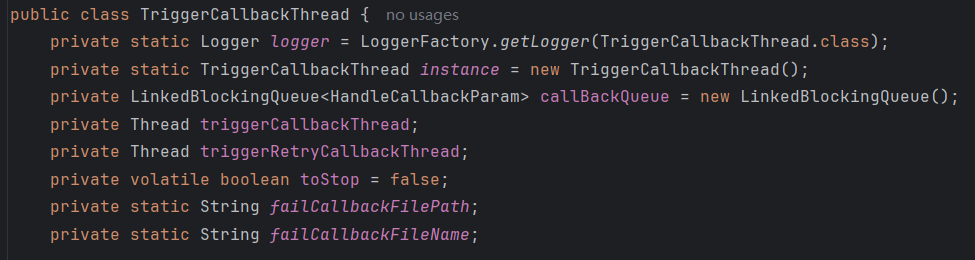

JobThread执行任务结束后会将任务执行的结果发送到一个另一个阻塞队列callBackQueue中，该阻塞队列位于TriggerCallbackThread（触发回调线程）：

该线程TriggerCallbackThread会在执行器启动时就创建，循环监控callBackQueue队列获取任务执行结果，并将执行结果批量发送给调度中心。

如果任务执行失败，或者存在子任务（任务依赖关系），调度中心会根据执行结果、重试策略等信息，再次进入任务的调度、执行流程。
