系统架构设计师--论文真题及预测

系列文章目录

软考高级--系统架构设计师--综合知识真题解析
 软考高级--系统架构设计师--案例分析真题解析
 系统架构设计师--论文真题及预测

文章目录

系列文章目录
前言
一、论文复习
二、真题
三、2025年11月预测
- [1. 面向服务架构（或者是微服务架构）](#1. 面向服务架构（或者是微服务架构）)
- 2.多源异构数据集成方法、多源数据集成
- 3.云原生架构
- [4. 论层次型架构设计及其应用](#4. 论层次型架构设计及其应用)
技术栈
总结

前言

论文准备我两次考试前准备时，都感觉无从下手。今年5月第一次考试论文40分，写了多源数据，我以之前在银行实习的一个项目为基础改编的，写得不好，因为许多技术都没写进去，感觉偏文科的论文，还差一点火候。第二次复习时，找了诸葛老师、文老师的视频看了，但感觉这东西只可意会不可言传，似乎学不到精髓。于是我决定自己在网上找项目，以八大架构为主（每年必考一个），同一个项目我准备了多篇论文。

一、论文复习

1 论文写作概述：

时间：120分钟；具体什么时候段以打印准考证为准。

题目：四选一，必有一题考察软件架构 ，每个题目下会有概述和子题目，要认真看。

考察形式：机试，约2500字。建议2200-3000都可以。

2.题目类型：

软件架构，自从2020年以来，更偏向于去考察具体的架构，而不是之前的宏观上的架构风格、架构评估等内容。尤其喜欢考察改版后的八大架构，如云原生、微服务、安全架构等。
系统开发，这块也是每年必考，软件工程全生命周期都有可能考察，而且也是更具体，比如具体的开发方法、开发模型，以及需求分析、设计、测试、运维等全过程。
系统可靠性、安全性、容错技术等。
企业应用集成、企业集成平台等。
其他：项目管理、数据库等。

3.论文字数范围，各部分字数如何分配？

建议摘要300字左右，正文2000-2700字都可以，建议2200字；

最后字数分配建议：摘要300字 + 项目背景500字 + 主体1200字 + 结尾500字。

4.项目金额500万左右，某地级市、某行、某公司

5.摘要模版：

根据......需求（项目背景），我所在的......组织了......项目的开发。该项目......（项目背景、简单功能介绍）。在该项目中，我担任了......（角色）。我通过采取......（过程、方法、措施等），使项目圆满成功，得到了用户的一致好评。但通过项目的建设，我发现......（主要是不足之处/如何改进/特色之处/发展趋势等）。

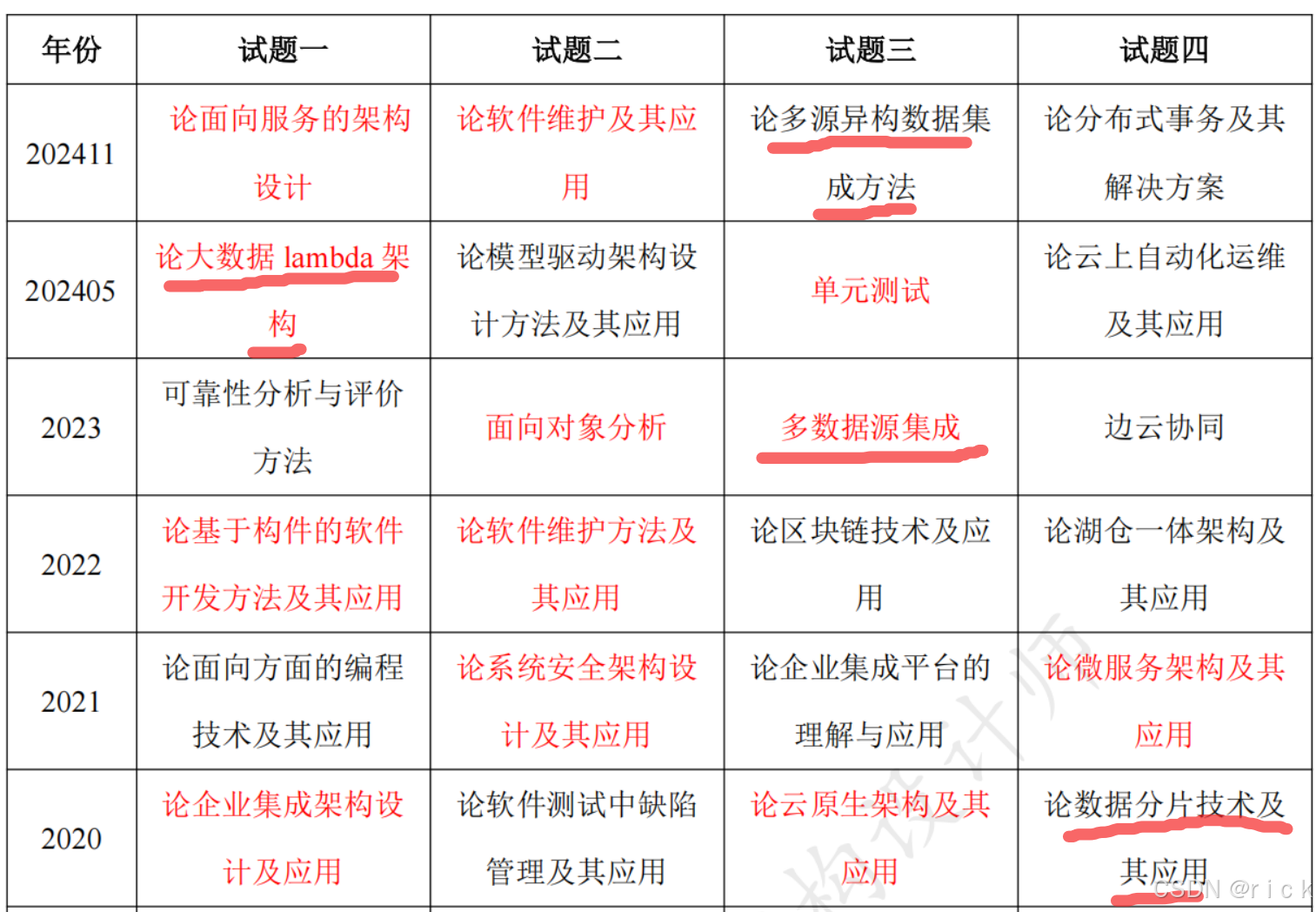

二、真题

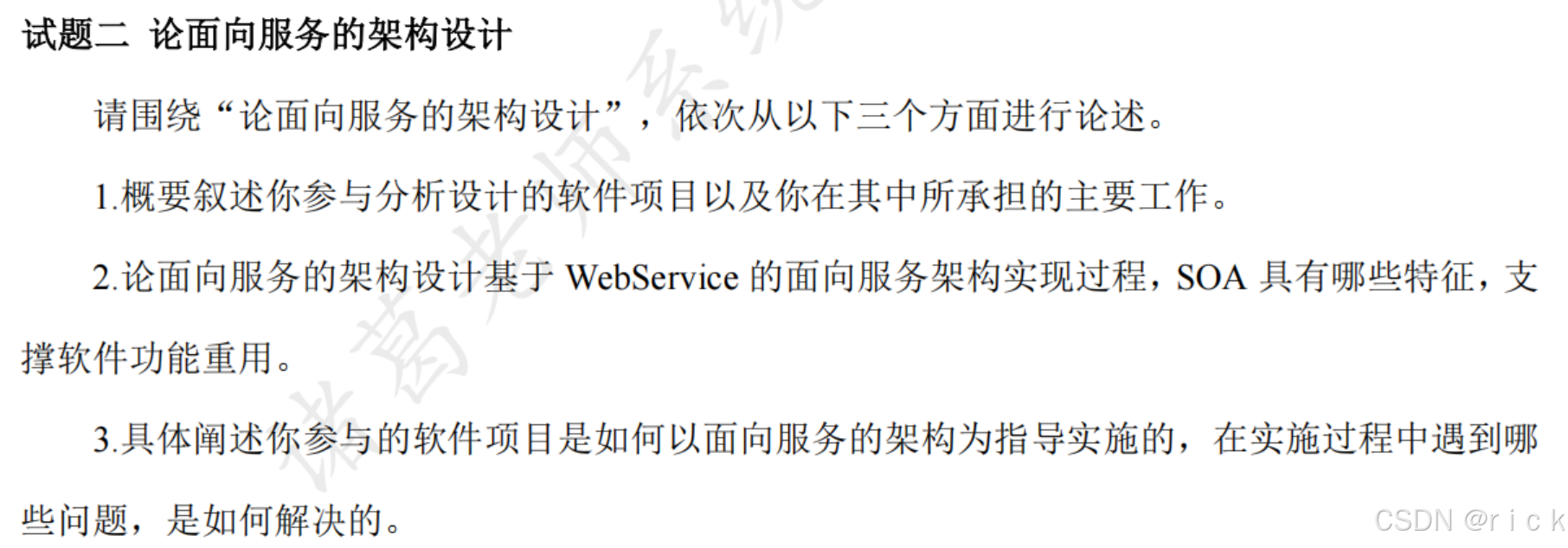

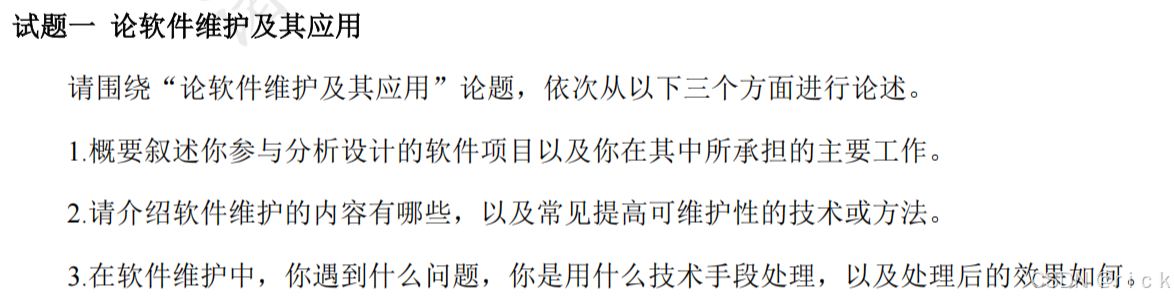

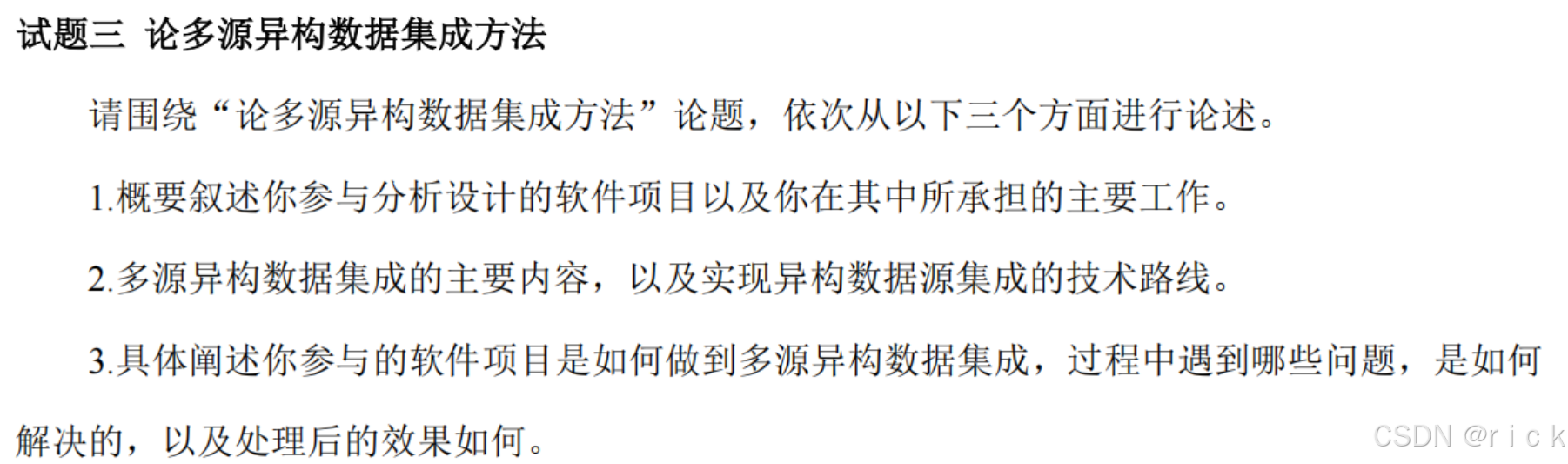

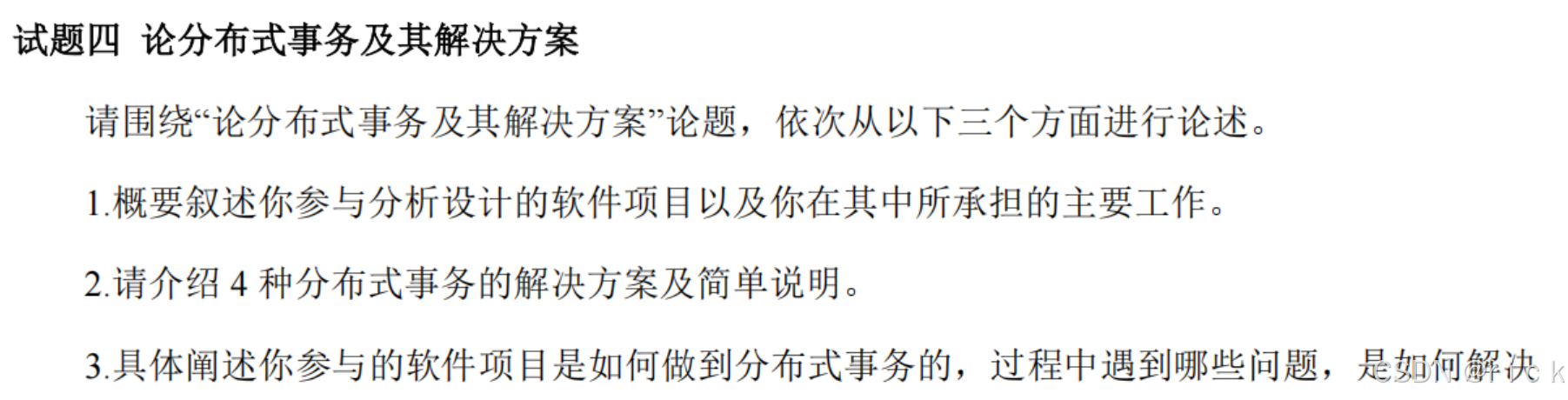

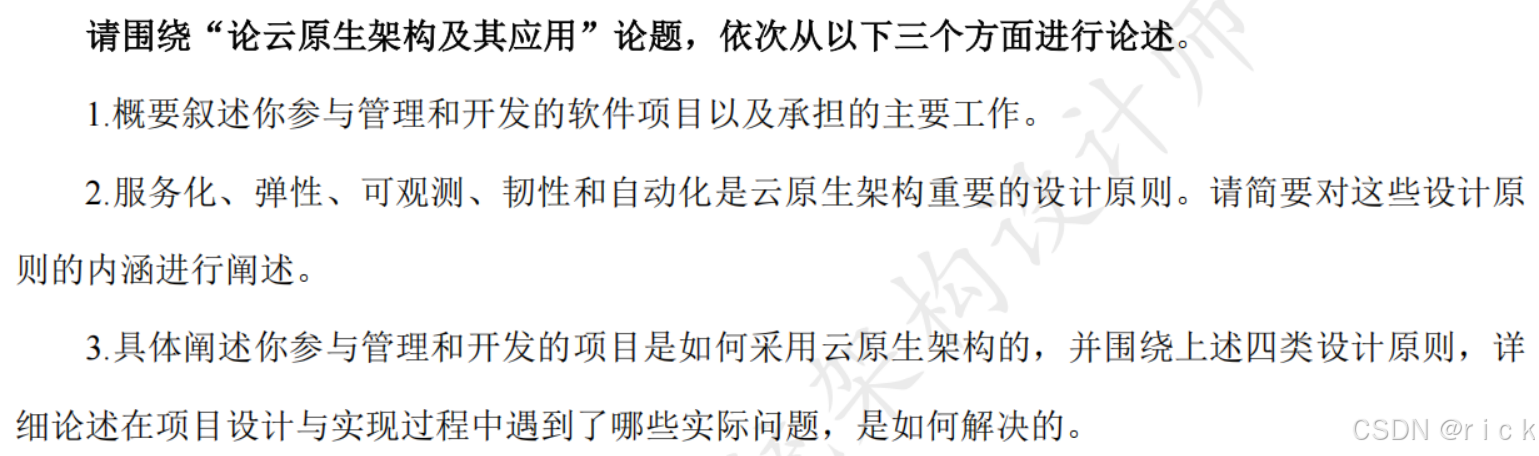

2024年下半年

三、2025年11月预测

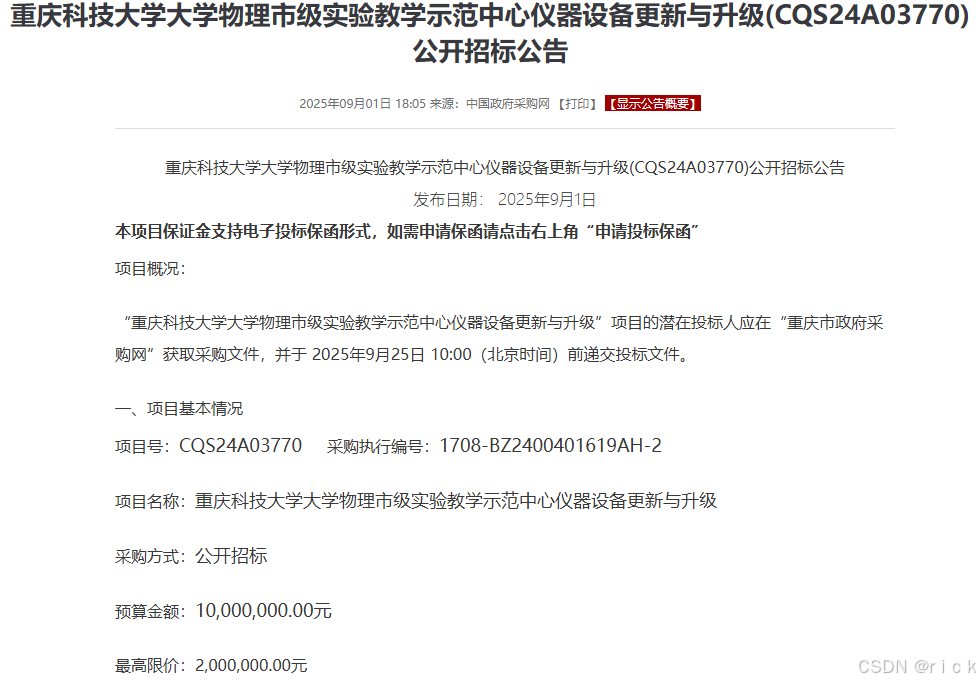

项目可以去中国政府采购网上找，此处以重庆科技大学大学物理市级实验教学示范中心仪器设备更新与升级(CQS24A03770)公开招标公告为例，然后自己编。

1. 面向服务架构（或者是微服务架构）

论面向服务的架构设计（SOA）在高校实验教学平台中的应用
摘要

2024年9月，我作为系统架构设计师，参与了"xxxx大学大学物理市级实验教学示范中心仪器设备更新与升级"项目中"物理渲染与训练平台"的系统总体设计与实现工作。该项目旨在构建一个面向高校实验教学与科研的高性能计算与智能仿真平台，实现教学资源的共享、功能模块的复用以及实验过程的智能化控制。系统采用面向服务架构（SOA）思想，通过WebService技术实现不同模块之间的松耦合与统一通信，构建了基于容器化与服务治理的服务体系。系统由物理渲染、AI训练、模型资源管理和智能运维等服务模块组成，形成了可动态扩展的分布式体系结构。通过SOA的设计与实现，项目成功解决了模块间依赖复杂、接口不统一、扩展困难等问题，显著提升了系统的可维护性与并发处理能力。平台顺利通过验收并投入运行，获得了专家与用户的一致好评。
项目背景

随着高校信息化教学建设的推进，传统实验教学系统已无法满足现代物理实验对高性能计算、实时可视化与智能数据处理的需求。重庆科技大学在2024年启动"大学物理市级实验教学示范中心仪器设备更新与升级"项目，目标是建设一个集物理仿真、智能渲染、AI训练和数据管理于一体的综合实验教学平台。项目总投资200万元，建设周期为180个日历日，采用GPU集群计算、虚拟化管理和分布式数据存储技术，为教学与科研提供统一支撑环境。

在前期系统分析中，我们发现原有实验平台存在三个主要问题：一是模块间强耦合、接口标准不统一；二是并发性能差，难以支持多用户同时操作；三是缺乏集中式运维与安全管理机制。为解决这些问题，我在系统总体设计中提出采用面向服务的架构思想，将系统拆分为多个独立可部署的服务模块，通过标准化接口进行通信与集成。该方案既能保证功能独立与模块解耦，又便于系统扩展与后期维护。我主要负责系统总体架构设计工作。项目建成后，平台实现了教学与科研任务的协同运行，为学校实验教学现代化建设提供了强有力的技术支撑。
主体

在本项目的总体架构中，系统设计遵循"分层、松耦合、可重用、可扩展"的原则，采用SOA（Service Oriented Architecture）思想进行功能划分。SOA以"服务"为核心，将复杂系统功能封装为标准化服务单元，通过统一接口进行通信与协作，实现模块之间的独立与复用。其主要特征包括标准化通信接口、松耦合性、可组合性、跨平台互操作性以及可扩展性。这些特征与高校实验教学平台"多模块、多用户、多任务"的需求高度契合。

在架构设计阶段，我将系统划分为实验数据采集、渲染调度、AI训练管理、模型资源管理和运维监控五个核心服务。各服务均以WebService形式发布，接口采用RESTful与SOAP混合模式，实现跨语言和跨系统访问。【可修改为：在系统接口设计中，采用 RESTful 与 SOAP 混合模式实现服务通信。内部模块之间采用 RESTful 风格的接口，基于 HTTP 协议和 JSON 数据格式进行轻量化交互，具备结构清晰、扩展灵活、性能高效等优点；而与外部系统（如教学管理平台、科研数据中心）的对接则采用 SOAP 协议，通过 XML 消息封装实现标准化、可验证和安全可靠的服务调用。通过服务网关进行统一注册与协议转换，实现了系统内部的高效通信与外部系统的安全集成，兼顾了性能与可靠性。】系统底层部署在高性能GPU服务器集群之上，通过Infiniband高速互联与分布式文件系统支撑海量数据访问。为了实现统一的服务管理与动态扩展，系统引入Nacos作为服务注册中心，结合Spring Cloud Gateway构建统一的网关与负载均衡体系，实现服务注册、发现、监控与动态路由。在通信层设计中，采用HTTP + JSON方式传输数据，辅以消息队列机制（RabbitMQ）实现异步任务调度，显著提升了系统在高并发条件下的稳定性与响应速度。

服务化架构的实现分为规划、建模、实现、部署和优化五个阶段。首先，在规划阶段，对教学业务进行领域建模与功能分解，明确服务边界与调用关系；在设计阶段，定义服务接口规范与数据模型，确保各模块在接口层解耦；在实现阶段，采用Spring Boot + MyBatis框架进行服务开发，并通过Swagger文档统一接口描述；在部署阶段，利用Docker进行服务容器化封装，部署于Kubernetes环境，实现快速扩缩容；在优化阶段，结合Prometheus和ELK系统进行服务运行监控与性能分析，确保系统的稳定性与可观测性。

项目实施过程中，我们遇到了多项技术挑战。首先是接口兼容性问题。由于不同团队使用的开发语言与框架存在差异，早期接口交互经常出现数据解析错误。为解决这一问题，我统一制定了接口规范，所有服务均通过API网关接入系统，采用统一的请求报文与鉴权机制，实现跨语言调用。其次是性能瓶颈问题。AI训练和渲染任务对GPU资源需求高，系统在并发场景下容易出现I/O拥塞。我通过引入异步任务队列与GPU资源调度算法，将任务分级分配，大幅降低了系统延迟。第三是服务链路复杂导致的可靠性下降问题。针对这一情况，我在架构中加入了熔断、限流与重试机制，并结合健康检查实现服务故障自动隔离与恢复。最后是安全控制问题。平台涉及教学数据与科研模型，安全性要求高。我采用OAuth2.0 + JWT认证体系，并配合日志审计机制，实现了用户级访问控制和操作可追溯性。

经过系统化设计与持续优化，平台成功实现了多模块并行协同与高可用运行。所有服务模块可独立部署、灵活升级，系统具备良好的扩展性与兼容性。测试结果显示，系统在高并发状态下仍能保持稳定运行，GPU资源利用率达到93%，任务响应时间控制在百毫秒级，系统整体可用率达99.98%。服务化设计显著提升了教学资源的复用效率，简化了后期运维工作，也为后续与高校云教学平台的对接提供了技术保障。项目建成后，教师可通过统一门户访问实验模块，学生可在线进行物理仿真实验与模型训练，真正实现了教学过程的数字化与智能化。
结尾

本项目的成功建设，充分验证了面向服务架构在复杂系统设计中的优势。SOA思想的引入使系统从传统的模块集成转变为服务编排，实现了功能独立、接口标准化与跨平台互通。通过WebService的服务封装与动态治理，系统达到了灵活部署与高效复用的目标，为高校实验教学提供了高可用、可扩展、可持续的技术基础。在有限的建设周期与预算条件下，系统依靠SOA实现了高并发任务的稳定运行和多功能模块的协同工作，运行至今表现稳定，受到了校方与用户的高度评价。

作为系统架构设计师，我在项目中深刻体会到SOA不仅是一种技术架构，更是一种面向复杂系统的工程化方法论。它要求设计者从全局视角出发，以"服务"为基本单元进行抽象与封装，通过服务注册、通信、治理与监控形成可演化的系统生态。SOA的核心价值在于提升系统的复用性与灵活性，使复杂系统得以在可控的成本与风险下快速演进。未来，我将继续在实践中探索SOA与微服务架构的融合应用，利用容器化、持续集成与云原生技术，推动高校实验教学平台向智能化、云化与服务化方向发展，为教育信息化建设提供更加坚实的架构支撑。

2.多源异构数据集成方法、多源数据集成

多源数据就是针对不同来源、不同格式、不同标准的数据，供企业进行数据共享，多源数据集成的技术主要有联邦式、基于中间件模型的以及数据仓库的。

1、简要分析当前的多源数据集成技术，分析他们的侧重点以及应用场景

2、描述你是怎么建立多源数据集成应用

论多源异构数据集成方法在高校实验教学平台中的应用
摘要

随着高校信息化和智能化教学的持续推进，实验教学平台产生了海量且多样化的数据。这些数据来源广泛，格式复杂，包括实验仪器的采集信号、AI模型训练数据、教学管理记录、渲染日志及监控指标等，具有典型的多源异构特征。如何对这些数据进行高效整合、标准化管理与共享利用，成为高校智慧教学建设中的关键技术问题。本文以"xxxx大学大学物理市级实验教学示范中心仪器设备更新与升级"项目为背景，系统阐述了多源异构数据集成的总体架构设计与实现方法。项目以面向服务架构（SOA）为核心理念，融合联邦式访问、中间件数据总线和数据仓库三种集成模式，构建了一个统一的数据集成与共享平台。系统通过 RESTful 与 SOAP 混合通信、HTTP + JSON 数据传输、RabbitMQ 异步消息管控、Nacos 服务治理和 Kubernetes 部署，实现了多数据源的统一采集、清洗、转换与融合。结合 OAuth2.0 + JWT 安全体系和 Prometheus + ELK 监控机制，平台实现了实验教学数据的集中管理、安全共享与智能分析，显著提升了数据价值利用率与教学科研水平。
一、项目背景

在传统实验教学过程中，实验数据通常分散存储在独立的设备和系统中，缺乏统一的结构与标准，难以形成可复用的教学资源。随着AI辅助实验和虚拟仿真技术的引入，实验过程中的数据类型进一步扩展，不仅包括实验采集信号、仪器日志、AI训练参数与结果，还涉及教学管理系统的成绩数据、视频记录、可视化渲染文件以及性能监控指标。不同来源的数据存在格式不统一、命名不规范、接口标准不一致等问题，导致数据孤岛现象严重，影响了教学平台的协同与分析能力。针对这一现状，项目提出了构建多源异构数据集成平台的总体目标。该平台需具备数据自动采集、语义解析、格式转换、统一建模、融合存储与共享访问等核心功能，能够实现实验教学、AI训练与设备监控等多类数据的统一管理与跨系统协同。作为系统架构设计师，我在方案设计阶段提出以数据为中心的集成架构，采用"联邦式访问 + 中间件调度 + 数据仓库沉淀"的综合模型，实现实时数据交换与长期数据治理并重的设计思路。

整个项目的数据体系覆盖六类主要数据源：实验仪器采集数据、AI模型训练数据、实验渲染日志、教学管理系统数据、平台运行指标及系统监控日志。数据在采集后按照统一的元数据标准进行标注和清洗，通过服务治理机制实现跨模块的安全传输和高效访问，为后续的数据分析、挖掘与决策支持奠定了坚实基础。
二、多源数据集成方法与架构设计

本项目的数据集成架构遵循分层设计原则，核心思想是以 SOA 为基础，将复杂的异构数据访问过程抽象为服务接口，使不同模块在松耦合的环境下完成协同交互。数据在采集层完成汇聚，在治理层进行清洗与标准化处理，在存储层形成统一的数据视图，在分析层提供智能化计算与可视化服务。系统在数据采集阶段采用标准化接口协议，通过 HTTP + JSON 方式从不同来源的数据源采集信息。实验仪器的采集数据通过边缘节点汇聚，AI 训练结果通过中间件接口实时传输，日志与性能指标由 Prometheus 监控系统定期抓取。为保证跨节点通信的高效性与实时性，平台底层采用 Infiniband 高速互联技术，以 RDMA（远程直接内存访问）方式实现节点间的低延迟传输，极大地提升了多源数据采集的吞吐能力。

在数据治理层，系统引入了 Nacos 服务注册中心与 RabbitMQ 消息中间件，通过消息队列机制实现数据的异步传输与可靠投递。不同服务模块以注册实例的方式接入数据总线，系统通过 Spring Cloud Gateway 进行流量调度与路由转发，确保在高并发条件下数据传输的有序性与安全性。服务治理层同时承担数据格式标准化、消息重试、错误日志捕获等职责，形成了稳定的中间件数据通道。在存储与分析层，系统采用混合式数据仓库架构。结构化数据（如实验结果、教学记录）存储于关系型数据库中；半结构化数据（如AI模型参数、日志文件）存储于 Elasticsearch；非结构化文件（如图像、视频、实验波形）存储于分布式文件系统。所有数据在进入仓库前均经过统一的 ETL 流程，包括抽取、清洗、转换与加载，最终形成可按主题组织的多维数据集。仓库支持基于时间、课程、实验类型的多维度统计分析，为教学质量评估与科研数据挖掘提供了支撑。

平台在安全设计上采用 OAuth2.0 + JWT 双层认证机制实现统一身份认证与授权管理。用户登录后由授权中心签发带签名的令牌，令牌中包含用户角色与权限信息，各模块通过验证令牌签名即可完成访问控制，避免了传统多系统重复登录与认证信息泄露的风险。结合 HTTPS 传输通道和日志审计机制，系统实现了数据访问的可控、可追溯和可监管。在部署与运维方面，系统通过容器化方式部署于 Kubernetes 环境，实现了各服务模块的独立封装与动态伸缩。Kubernetes 自动监控服务运行状态，发生异常时自动重建容器，保证数据服务的高可用性。监控层采用 Prometheus + ELK 联合体系，Prometheus 负责采集系统指标并生成警报，ELK（Elasticsearch、Logstash、Kibana）负责日志收集与可视化分析，帮助管理员快速定位异常并进行性能调优。
三、数据集成实践与效果

项目实施过程中，我重点解决了多源数据的语义统一与性能瓶颈问题。在数据语义层，通过定义统一的数据标准和元数据描述体系，将实验仪器、AI训练、教学管理等不同领域的数据模型映射到统一的逻辑模型中，实现数据的语义对齐与跨域融合。在性能优化方面，通过引入 RabbitMQ 异步机制与数据缓冲池设计，有效避免了高并发条件下的数据阻塞。系统在测试中实现了千级并发请求下 120 毫秒以内的平均响应时间，数据可用率达 99.97%。

数据仓库的引入使得系统具备了强大的历史分析与趋势预测能力。教师可以通过可视化界面对实验成绩、设备使用率及AI模型训练结果进行多维分析，科研人员可以基于仓库中的数据进行模型训练与验证，学生实验数据也能被纳入长期教学评估体系。通过多源异构数据的整合，原本分散的实验过程数据得以形成完整的数据闭环，从数据采集、传输、存储到分析均实现自动化处理。此外，系统的数据安全性和可靠性得到显著提升。所有数据传输均采用加密通道，访问日志通过 ELK 系统集中记录，实现了精确的行为追踪。结合 Kubernetes 的自愈能力与 Prometheus 的监控告警机制，平台具备自动恢复与动态扩展能力，保证了系统在持续运行中的高稳定性。
四、结论

经过项目团队的持续努力，系统于2025年6月顺利通过用户方验收并正式投入使用，得到了用户单位的一致好评。平台的建设有效提升了高校实验教学中数据的采集、管理与分析能力，真正实现了多源异构数据的统一治理与智能化应用。系统解决了长期存在的数据标准不统一、接口分散、共享效率低等问题，使实验数据实现了从分散到集中的转变，从人工到智能的跨越，达到了高效率、高标准、高可靠的建设目标。在项目实施过程中，我们也遇到了一些技术挑战，例如早期外部数据源接入时存在采集频率不稳定、处理性能不足等问题。针对这些情况，我在系统优化阶段引入Redis作为缓存机制，提升了数据访问速度与系统并发能力，同时优化数据库结构并扩充计算资源，实现了数据处理性能的显著提升。针对不同实验场景数据结构复杂、语义不一致的问题，团队通过元数据建模和统一的数据标准定义，成功实现了跨系统的数据融合和语义对齐。实践证明，科学的系统架构设计和多源数据治理策略是平台成功的关键。通过该项目的建设，我深刻认识到系统架构师不仅要具备扎实的技术功底，更应具备全局视角和持续优化的意识。未来，我将继续深入研究分布式数据架构与智能数据治理技术，努力提升自身的综合设计与工程实践能力，为我国教育信息化和数据驱动型教学平台的建设贡献更大的力量。

3.云原生架构

论云原生架构及在高校教学平台中的应用
摘要

随着信息化与智能化技术的发展，传统系统架构在面对高并发、快速交付及动态扩展时暴露出诸多局限。云原生架构以服务化、弹性化、可观测性和自动化为核心原则，为复杂系统的高可用和可持续迭代提供了新思路。本文以"高校实验教学平台建设项目"为例，结合本人作为系统架构设计师的实践经验，论述了云原生架构在实际项目中的设计与应用。项目通过微服务化拆分、Kubernetes 容器编排、Prometheus + ELK 监控体系与 CI/CD 自动化部署，实现了系统的弹性伸缩、全链路可观测与持续交付。系统运行稳定、性能提升显著，用户反馈良好。本文总结了服务化、弹性、可观测与自动化四项原则在架构实践中的具体实现与优化策略，对教育科研类系统的云原生转型具有指导意义。
一、项目背景

2024 年 9 月，我参与了高校实验教学平台的系统架构设计与实施工作，担任系统架构设计师，负责总体技术方案、服务划分与自动化部署体系建设。该平台旨在实现实验数据、AI 训练、教学管理与设备监控的统一管理与协同运行。由于系统原先采用单体架构，模块间耦合严重、升级困难、资源利用率低，且无法支撑实验高峰期的并发访问。项目启动后，我们决定采用云原生架构进行重构，以解决系统扩展性差、部署周期长与缺乏可观测性等问题。

项目总投资 225 万元，周期 9个月。平台采用 Spring Cloud + Kubernetes 架构体系，整合 Nacos、RabbitMQ、Prometheus、ELK、Redis、OAuth2.0 等核心组件，实现了统一服务治理、异步通信、实时监控与安全认证。系统上线后，资源利用率提升 35%，部署时间由数小时降至 15 分钟，服务可用性达到 99.97%，获得用户方一致好评。
二、云原生架构的四项设计原则

云原生架构的核心是让系统"生于云、长于云、善用云"。其四大设计原则------服务化、弹性化、可观测性与自动化------共同构成系统的高可用与高扩展能力。以下结合项目实践进行阐述。

（1）服务化原则

服务化是云原生的基石。我们将原有单体系统拆分为教学管理、实验调度、AI 训练、数据采集、日志管理、用户认证等十余个独立微服务。每个微服务都封装成容器镜像，通过 RESTful 接口与消息队列交互，服务注册与发现由 Nacos 管理，网关层由 Spring Cloud Gateway 实现统一接入与负载均衡。服务化架构不仅加快了系统构建速度，也使模块具备独立扩展与独立部署能力。服务间通过 RabbitMQ 异步通信，有效降低了模块间耦合度与响应延迟，使系统具备高并发下的稳定运行能力。

（2）弹性化原则

为应对实验任务高峰期的突发负载，我们利用 Kubernetes（K8s）的 HPA（Horizontal Pod Autoscaler）机制，根据 CPU 与内存利用率自动伸缩容器实例数，实现资源动态分配。通过 Infiniband 高速互联优化节点间通信，训练任务延迟降低约 40%。Redis 被引入作为缓存层，显著提升了数据访问性能，减轻了数据库负载。系统可在高峰期自动扩展至原容量的 3 倍，而在闲时自动收缩，节省约 30% 的计算资源成本。

（3）可观测性原则

系统运行稳定的前提是可观测。平台采用 Prometheus 采集多维监控指标（CPU、内存、延迟、错误率等），通过 Grafana 构建可视化仪表盘，实现业务与基础设施的全链路监控。日志系统采用 ELK 架构，实现日志的集中收集、检索与可视化分析。针对服务调用链复杂的问题，我们引入阿里云 ARMS 链路追踪技术，记录请求的参数传递、异常堆栈与耗时信息。当某模块响应时间异常时，系统能自动标识瓶颈位置并发送告警，帮助团队快速定位问题。该机制显著缩短了问题排查时间，平均恢复时间（MTTR）降低了 60%。

（4）自动化原则

自动化是云原生架构的灵魂。我们在项目中构建了基于 Jenkins 的 CI/CD 流水线，实现从代码提交、单元测试、镜像构建到部署上线的全自动化流程。CI/CD 工具链与 Kubernetes 无缝衔接，支持灰度发布与滚动更新，确保服务升级零停机。为保证代码质量，自动化流水线内置静态扫描与单元测试步骤，开发团队可实时获得反馈并快速调整。通过自动化构建与持续交付，系统版本发布周期由原来的 2 周缩短至 2 天，软件迭代效率显著提升。
三、架构落地与问题解决

在系统上线过程中，我们遇到了若干关键问题与挑战。首先，微服务数量增多导致配置管理复杂。为此我们引入 Nacos 配置中心，集中管理环境变量与连接信息，实现配置的动态刷新与版本回滚。其次，在高并发场景下，部分任务出现消息堆积现象。经分析为 RabbitMQ 队列分配不合理所致，我重新规划了交换机与队列绑定方式，并引入消息确认机制，消息丢失率下降至 0。此外，日志量激增曾引起 Elasticsearch 存储压力，我们采用冷热分层与索引滚动策略，保障了日志系统的长期稳定运行。安全层面，系统采用 OAuth2.0 + JWT 认证体系，在网关层实现统一鉴权与访问审计，确保数据安全与访问可追溯性。通过以上优化，系统在高负载下保持稳定运行，各模块平均响应时间控制在 200ms 以内，故障恢复时间缩短至分钟级。系统上线后运行一年无重大宕机事件，稳定性和性能均达到预期目标。
四、结论

项目的成功建设验证了云原生架构在复杂高校教学系统中的可行性与优越性。通过微服务化拆分实现模块独立部署，通过 Kubernetes 的弹性伸缩机制提升资源利用率，通过 Prometheus 与 ELK 构建可观测体系，实现了实时监控与异常预警，通过 CI/CD 自动化流水线实现了持续交付与快速迭代。系统整体性能提升 40%，部署效率提升 5 倍，运行稳定可靠，获得用户一致好评。虽然在实施过程中曾遇到服务通信延迟与日志存储压力等问题，但通过合理的架构优化与监控机制得到了有效解决。作为系统架构设计师，我深刻体会到云原生不仅是一种技术选择，更是一种架构思想------它要求我们从"设计即运维"的角度思考系统全生命周期。未来，我将继续在服务网格、智能运维与云安全方向深入研究，进一步提升架构设计与系统治理能力，为我国教育信息化和云原生生态发展贡献力量。

4. 论层次型架构设计及其应用

摘要

随着信息系统的复杂度不断提升，系统架构的合理分层成为提升软件可维护性、可扩展性和可靠性的关键。层次型架构（Layered Architecture）是一种典型的分层设计模式，通过将系统划分为表示层、业务层、数据访问层和数据层等不同逻辑层次，实现了模块间的解耦与职责分离。本文以高校实验教学管理平台的建设项目为例，结合本人在项目中担任系统架构设计师的实际经验，探讨层次型架构在复杂系统中的设计思路与实践应用。项目采用三层架构模型，并结合Spring Boot、MyBatis、Redis、RabbitMQ等技术框架，实现了前后端分离、业务逻辑复用及高效的数据访问机制。系统架构的分层设计有效提升了系统的性能、可维护性与开发效率，为高校信息化建设提供了可借鉴的技术范式。

我于2024年9月参与了高校物理实验教学平台系统的建设项目，主要负责系统架构设计与技术选型工作。项目旨在通过统一的教学数据平台，实现实验课程管理、设备状态监控、实验报告提交、学生考核及数据分析等功能的集中化、智能化管理。由于原有系统架构松散、模块耦合度高、升级困难且数据访问效率低，严重影响了教学效率。针对这些问题，我在系统总体设计中采用了典型的层次型架构，将系统划分为表示层、业务逻辑层、数据访问层和数据存储层四个层次，以实现功能职责清晰、模块间高内聚低耦合的架构目标。

在架构设计初期，我重点确立了"分层解耦、模块独立、接口统一"的总体原则。表示层负责与用户的交互，业务层承担系统核心逻辑处理，数据访问层（DAO层）负责数据库操作与数据持久化，数据层则管理底层数据的存储与备份。这样的分层架构使得不同层次的代码关注点分离，既降低了系统的复杂性，又便于后期的维护与扩展。

表示层是系统中最直接面向用户的部分。平台前端采用Vue与ElementUI框架开发，后端通过Spring Boot框架提供RESTful接口，实现了前后端完全分离的交互方式。表示层不仅承担数据展示与输入功能，还负责用户权限验证、输入校验和页面状态管理。通过引入XML配置的动态界面管理机制，系统能够根据不同角色动态生成实验任务界面，实现了灵活的UI扩展。为了进一步优化用户体验，我还在表示层引入缓存机制，对常用静态资源进行CDN加速，使系统访问延迟降低约40%。

业务逻辑层是系统架构的核心部分，承担主要的业务规则处理与服务协调。该层基于Spring框架构建，采用典型的Service-Controller模式进行逻辑分离。Controller层负责请求分发与流程控制，Service层负责业务逻辑实现与事务管理。为了防止业务逻辑过度耦合，我将不同功能模块封装为独立的业务组件，如实验管理、设备调度、用户评估、统计分析等，每个组件均以接口形式对外提供服务。通过业务容器化的方式，各模块之间通过定义良好的接口契约进行交互，既保证了系统的可维护性，又便于后续扩展或替换单独模块。实践证明，这种"领域模型 + 服务控制"模式极大地降低了模块间的依赖，使系统逻辑更加清晰稳定。

在数据访问层设计中，我采用了MyBatis框架实现ORM映射，将SQL语句与Java对象映射关系进行解耦，简化了数据库访问逻辑。同时，为了避免不同数据库实现差异导致的代码修改，我抽象出统一的数据访问接口（DAO接口），由各数据库访问模块分别实现。项目中涉及实验记录、用户信息、课程表和设备状态等多种类型的数据表，为提升访问性能，我引入Redis作为二级缓存层，对热点数据进行缓存，减少了数据库的I/O压力。系统在高并发场景下的响应时间由原先的600毫秒下降至200毫秒，整体吞吐量提升约三倍。为了增强数据一致性，我还设计了异步数据同步机制，利用RabbitMQ消息队列实现跨模块的数据异步更新，确保系统在高并发访问下依然保持数据一致与服务稳定。

数据层作为系统的底座，采用了MySQL集群与分区存储技术，并通过主从同步实现数据高可用与读写分离。为了满足实验教学数据分析需求，我在数据库中预置了分区表结构与存储过程，以便快速聚合查询历史实验数据。此外，系统还部署了基于ElasticSearch的全文检索引擎，用于实验报告与日志内容的高效查询。这一设计使得系统在支持大规模数据访问的同时，兼顾了数据的灵活性与查询性能。

在系统实现过程中，我特别注重各层之间的协同与接口标准化。表示层与业务层通过HTTP接口通信，接口参数及返回值均采用JSON格式，确保数据传输的可读性与通用性。业务层与数据访问层之间通过接口注入实现依赖反转（IoC），进一步降低了模块间的耦合。通过定义统一的错误码与异常处理机制，系统在出现运行时异常时能够进行自动日志记录与异常回溯，显著提升了可维护性。

项目实施过程中也遇到了一些技术难点。例如，初期在数据库连接池配置不合理时，系统在高并发场景下出现性能抖动。为此我对连接池参数进行了动态调整，并引入了连接池监控工具Druid，实现实时监控与自动回收。另一个问题是部分业务逻辑层的事务嵌套复杂，导致锁等待时间过长。我通过事务传播机制的细化配置与读写分离策略的优化，有效减少了锁竞争，使系统的并发性能得到显著提升。经过15个月的开发与持续优化，系统于2022年6月正式通过验收并投入运行。平台上线后运行稳定，支持超过1000名学生同时在线操作实验任务，核心模块的平均CPU利用率控制在65%以内，系统可用性达到99.95%。用户反馈显示，系统操作响应明显加快，教学与实验数据管理效率提高了50%以上。

通过本项目的设计与实践，我深刻认识到层次型架构在大型信息系统中的重要性。分层架构不仅能明确各模块职责，增强系统的可扩展性与复用性，还能在开发与运维阶段有效降低复杂度。项目中采用的四层结构实现了逻辑分离与功能解耦，使系统能够灵活应对功能扩展与业务变化。表示层的前后端分离设计提升了界面灵活性与交互性能，业务层的模块化设计增强了系统的可维护性，数据访问层的统一接口与缓存机制提升了性能与可移植性，数据层的分区存储与全文检索保证了系统的数据安全与访问效率。尽管在开发过程中面临并发访问、事务冲突等挑战，但通过合理的架构规划与技术优化，这些问题均得到了有效解决。作为系统架构师，我认为层次型架构不仅是一种技术实现，更是一种系统化思维方法。它要求设计者从全局出发，关注业务边界、数据流向与接口契约的完整性。未来，我将继续深入研究微服务化与分布式架构在层次模型中的融合，探索更高层次的系统弹性与智能化治理能力，为教育信息化与科研系统的可持续发展贡献自己的力量。

技术栈

接口采用RESTful与SOAP混合模式

RESTful（Representational State Transfer）是一种轻量级的网络接口设计风格，它基于 HTTP 协议，非常接近普通网页访问方式。RESTful 就像"打电话聊天"，内容随意、传输快速，非常灵活。
SOAP（Simple Object Access Protocol）是一种基于 XML 的远程调用协议。SOAP 就像"官方公文"，格式统一、盖章传递，流程严密，但效率较低。
在实际项目中，尤其高校实验教学平台，系统既要和内部模块快速交互，又要与外部系统（如科研数据中心、教学管理系统）进行标准化对接。

Infiniband（简称 IB）

是一种用于服务器之间高速通信的网络技术
让多台服务器之间"像在一台机器里一样快地交换数据"。
与传统以太网通信相比，Infiniband 具有更低的协议栈开销和更高的吞吐率，特别适用于高性能计算（HPC）与AI训练场景，从而为实验教学平台提供了稳定、高速的底层通信支撑。

Nacos

Nacos 是阿里巴巴开源的一个服务注册与配置管理中心，主要用于分布式系统或面向服务架构（SOA / 微服务）中，用来管理、发现、配置和监控服务。
功能：帮系统找到谁在提供服务、谁在线、谁离线，并自动管理它们的通信。
Nacos 就是让服务"自动发现彼此、自动连接、自动更新配置"的智能中枢。

Spring Cloud Gateway

是由 Spring 官方推出的新一代 API 网关组件。系统的大门和安检口
接收请求 → 统一认证 → 路由转发 → 过滤控制 → 返回响应。

HTTP+JSON传输数据

用 HTTP 协议当通信通道，用 JSON 格式封装数据内容，让不同模块之间能方便、安全、快速地互相交流。
HTTP 负责传输，JSON 负责表示。

RabbitMQ

RabbitMQ 是一个开源的消息中间件（Message Queue）
功能：让系统中不同模块之间能"异步、可靠、解耦"地传递消息
建立一个"消息中转中心"，让模块之间通过"发消息"而不是"直接调用"进行通信

Kubernetes

Kubernetes（常写作 K8s）就是一套自动管"容器"的操作系统：应用装进 Docker 容器后，K8s 负责把它们放到合适的机器上运行、挂了会自愈、忙了会自动扩容、升级时不停机滚动发布。对你而言，就是把一堆服务丢给 K8s，平台就能稳定弹性地跑起来。

Prometheus和ELK系统

Prometheus：负责"体检"系统------采集各指标（CPU、内存、延迟、请求量）；系统监控仪表盘
ELK：负责"记录"系统------集中收集、存储和分析日志；系统黑匣子和日志分析中心

OAuth2.0 + JWT认证体系

统一认证中心（OAuth2.0 Server）：用户在登录时先访问统一认证中心，验证身份并授权系统访问。这样，用户在不同模块间只需登录一次（Single Sign-On）。
令牌机制（JWT）：认证成功后，系统生成带有签名的 JWT 令牌，其中包含用户ID、角色、权限及有效期。令牌存储在客户端，访问各功能模块时附在请求头中，由网关或后台验证签名即可识别用户身份。

层级	关键技术	作用
架构层	SOA（面向服务架构）	系统解耦与服务复用
通信层	RESTful + SOAP、HTTP + JSON	服务交互与数据传输
服务治理层	Nacos、Spring Cloud Gateway	服务注册、路由、认证与限流
异步调度层	RabbitMQ	异步通信与任务分发
部署层	Docker、Kubernetes	容器化部署与自动伸缩
硬件互联层	Infiniband	节点高速通信与分布式计算支撑
安全层	OAuth2.0 + JWT	统一认证与安全授权
监控与运维层	Prometheus、ELK	指标监控、日志分析与可观测性
