在高端电子系统设计中，单纯的保护功能已无法满足复杂系统的需求。SA8204在SA8203的基础上，通过集成故障状态报告功能，实现了从"被动保护"到"智能监控"的技术跨越，为系统诊断和维护提供了关键支持。
一、产品定位：保护与诊断的完美融合
核心特性升级
- 故障状态输出：新增FLTB开漏输出引脚，实时报告保护状态
- 扩展电流范围：支持100mA-2.5A可调过流保护，覆盖更精细应用
- 锁定保护模式：OCP触发后保持锁定状态，避免反复尝试
- 高性能封装：仅提供DFN2x2-8封装，专注高端应用
设计理念演进
SA8204代表了保护芯片设计的智能化方向：
- 状态可视化：将内部保护状态转化为外部可检测信号
- 系统级诊断：为MCU提供故障信息，支持智能故障处理
- 安全优先 ：锁定模式防止故障扩散，提升系统可靠性
二、故障报告机制的深度解析
FLTB引脚的多状态监控
触发条件：
- 过压保护（OVP）激活
- 过流保护（OCP）激活
- 过温保护（OTP）激活
电气特性：
- 开漏输出，需外接上拉电阻（通常10kΩ-100kΩ）
- 正常工作时为高阻态，故障时下拉至GND
- 兼容3.3V/5V逻辑电平，直连MCU GPIO
系统级诊断价值
故障识别能力：
FLTB触发 + 输入电压监测 → 区分OVP/OCP故障
FLTB触发 + 温度监测 → 识别OTP故障
FLTB状态 + 时序分析 → 判断故障性质（瞬态/持续）
应用场景：
- 预维护预警：统计故障次数，预测系统寿命
- 远程诊断：通过通信接口上报故障类型
- 智能恢复：根据故障类型采取不同的恢复策略
三、可调过流保护的精密优化
扩展的电流范围与精度

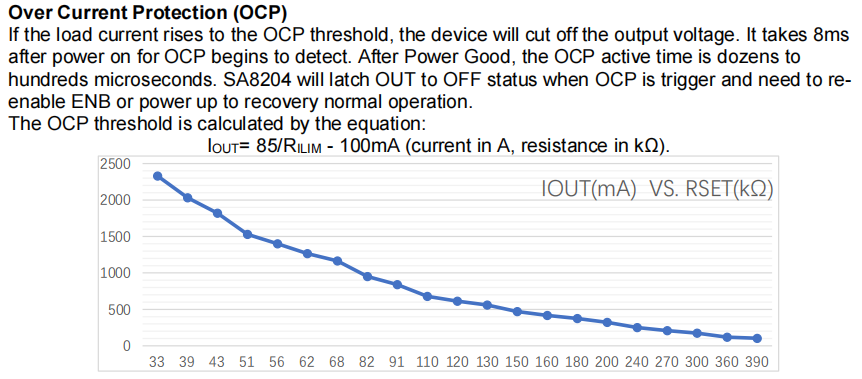

计算公式：
精密配置示例：
- RILIM = 40.2kΩ → IOCP = 2.00A（大功率负载）
- RILIM = 120kΩ → IOCP = 0.60A（中等功率）
- RILIM = 390kΩ → IOCP = 0.11A（低功耗传感器）
锁定保护模式的优势

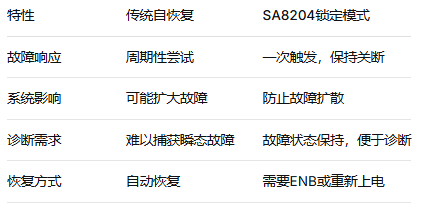

与传统自恢复模式对比：
工程价值：
- 防止电机堵转等持续性故障导致的反复冲击
- 为故障分析提供稳定的检测窗口
- 符合工业设备的安全规范要求
四、热设计与功率处理能力
DFN2x2-8封装的散热优势
热阻参数：
θJA = 50°C/W（相比SOT23-6的260°C/W提升5倍）
- 支持更高连续工作电流
- 适合高温环境应用
散热设计要点：
- 必须使用散热过孔阵列连接至内地平面
- 推荐焊盘铜箔面积≥20mm²
- 在高温应用中仍建议降额使用
实际电流能力分析
不同条件下的载流能力：
- 室温环境（25°C）：可达2.0A连续
- 高温环境（60°C）：建议降额至1.2A
- 短时峰值 ：支持3.0A（<10ms）
五、系统集成与智能管理
与MCU的协同工作架构
典型应用框图：
SA8204 → FLTB → MCU GPIO（中断输入）
→ ENB ← MCU GPIO（控制输出）
→ OUT → 负载电路
智能管理策略：
- 故障捕获：通过中断及时响应保护事件
- 状态恢复：MCU控制ENB实现可控重启
- 负载管理：根据故障历史调整工作模式
- 日志记录：统计故障次数和类型
多芯片系统的协同保护
分布式保护架构：
- 每个重要功能模块独立使用SA8204保护
- MCU通过多个FLTB信号识别故障位置
- 实现系统级的故障隔离和精准保护
六、实战设计指南
FLTB电路设计要点
上拉电阻选择：
- 电压匹配：根据MCU逻辑电平选择3.3V或5V上拉
- 功耗平衡：10kΩ（标准）、100kΩ（低功耗）
- 速度考虑：1kΩ（高速检测，功耗较高）
噪声抑制措施：
- 靠近FLTB引脚放置滤波电容（100pF）
- 避免与开关信号平行走线
- 使用独立的安静地回路
锁定模式的应用考量
优点：
- 故障状态稳定，便于诊断
- 防止故障扩大化
- 符合安全规范
注意事项：
- 需要设计外部恢复机制（MCU监控）
- 在无人值守系统中需要考虑自动恢复需求
- 增加系统复杂度的权衡
布局布线的特殊要求
FLTB信号完整性：
- 走线尽量短，避免过长引线引入噪声
- 远离功率路径和开关节点
- 必要时使用屏蔽措施
电源去耦优化：
- IN引脚：1μF陶瓷电容必须紧贴引脚
- OUT引脚：1μF以上电容，根据负载特性调整
- 高频去耦 ：添加100nF电容抑制高频噪声
七、选型决策：SA8204的应用场景
适用场景
需要故障诊断的系统
- 工业控制设备
- 通信基础设施
- 医疗电子设备
高可靠性要求的应用
- 汽车电子系统
- 航空航天设备
- 安全监控系统
复杂电源管理系统
- 多电压域系统
- 智能电源分配
- 远程监控系统
总结
SA8204不仅仅是一个保护芯片，更是一个智能电源管理节点。它通过故障报告功能，将传统的"哑保护"升级为"智能保护"，为现代电子系统提供了三大核心价值：
技术创新的维度
- 状态可观测：FLTB引脚使保护状态对外可见
- 保护可控制：锁定模式+ENB控制实现精细管理
- 系统可诊断：为预测性维护提供数据基础
工程实践的价值
- 缩短故障诊断时间，提升维护效率
- 防止次要故障扩大为系统级故障
- 为智能化系统提供关键的电源状态信息
在工业4.0、物联网、智能设备快速发展的今天，SA8204这样的智能保护芯片代表了电源管理技术的发展方向------从单纯的保护功能，向状态监控、智能诊断、系统协同的全面演进。
本文基于SA8204官方数据手册的技术分析，重点解析其故障报告功能的系统级价值。具体设计请以实际验证和官方最新文档为准。
